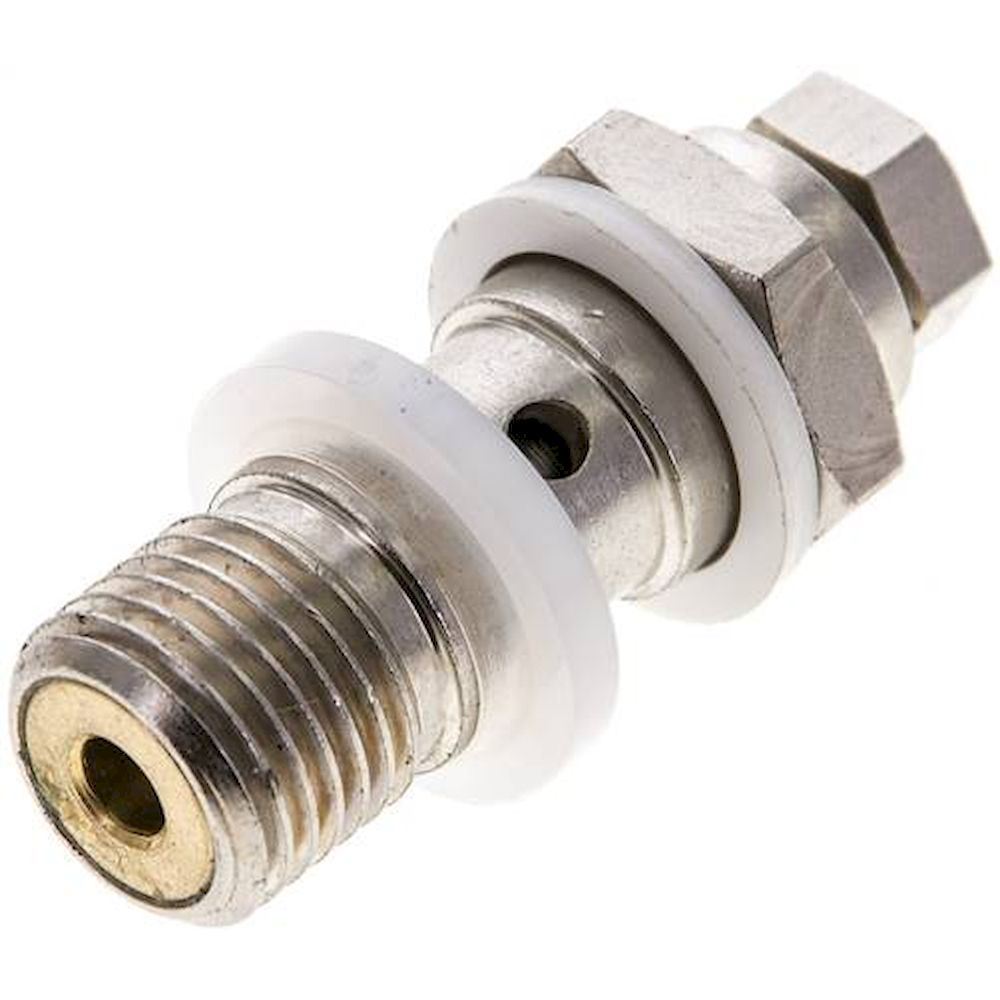

GRL 1/4. Drosselhohlschraube G 1/4", abluftregelnd (B), Schlitzschraube (mit Schraubendreher einstellbar)

Temperaturbereich:
-20°C bis +80°C

Betriebsdruck:
0,2 - 10 bar

Vorteile:
•kompakte Bauform,
•unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)

Typ B - abluftregelnd (Standard):


Durchfluss:
Vom Gewinde zum Ringstück gedrosselter Durchfluss

Verwendungsempfehlung:
Für Zylinder ab Ø 16 mm

Vorteile:
•gute Einstellmöglichkeit ohne Springen,
•gleichmäßiger Lauf,
•Vor- und Rückhub verschiedene Geschwindigkeiten möglich

Typ A - zuluftregelnd (Sonderausführung):


Durchfluss:
Vom Ringstück zum Gewinde gedrosselter Durchfluss

Verwendungsempfehlung:
Für kleine Zylinder-Ø und kurze Hübe (kleine Volumen)

Vorteile:
•auch kleine Luftvolumen sind regelbar,
•Vor- und Rückhub verschiedene Geschwindigkeiten möglich

Typ C - zu- und abluftregelnd (Sonderausführung):
Durchfluss in beiden Richtungen gedrosselt

Verwendungsempfehlung:
Für kleine und einfachwirkende Zylinder

Vorteile:
•Vor- und Rücklauf gleiche Geschwindigkeiten

Nachteile:
•möglicherweise kann es bei dem Zylinder zum Springen kommen

Werkstoffe:
Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: Kunststoff

Lieferumfang:
Hohlschraube mit integriertem Ventil inklusive Dichtring und Distanzring

Temperaturbereich:
-20°C bis +80°C

Betriebsdruck:
0,2 - 10 bar

Vorteile:
•kompakte Bauform,
•unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)

Typ B - abluftregelnd (Standard):


Durchfluss:
Vom Gewinde zum Ringstück gedrosselter Durchfluss

Verwendungsempfehlung:
Für Zylinder ab Ø 16 mm

Vorteile:
•gute Einstellmöglichkeit ohne Springen,
•gleichmäßiger Lauf,
•Vor- und Rückhub verschiedene Geschwindigkeiten möglich

Typ A - zuluftregelnd (Sonderausführung):


Durchfluss:
Vom Ringstück zum Gewinde gedrosselter Durchfluss

Verwendungsempfehlung:
Für kleine Zylinder-Ø und kurze Hübe (kleine Volumen)

Vorteile:
•auch kleine Luftvolumen sind regelbar,
•Vor- und Rückhub verschiedene Geschwindigkeiten möglich

Typ C - zu- und abluftregelnd (Sonderausführung):
Durchfluss in beiden Richtungen gedrosselt

Verwendungsempfehlung:
Für kleine und einfachwirkende Zylinder

Vorteile:
•Vor- und Rücklauf gleiche Geschwindigkeiten

Nachteile:
•möglicherweise kann es bei dem Zylinder zum Springen kommen

Werkstoffe:
Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: Kunststoff

Lieferumfang:
Hohlschraube mit integriertem Ventil inklusive Dichtring und Distanzring
