Qu'est-ce qu'un ioniseur ESD et dans quels secteurs industriels est-il utilisé ?

Un ioniseur ESD est un dispositif de protection antistatique qui neutralise les charges électrostatiques par émission d'ions positifs et négatifs, conformément à la norme NF EN 61340-5-2. Ces équipements sont essentiels dans l'industrie électronique pour la manipulation de composants CMOS, dans l'industrie pharmaceutique pour les salles blanches ISO classe 5, dans l'assemblage automobile pour les modules électroniques, et dans la production de dispositifs médicaux où les décharges électrostatiques peuvent endommager des composants sensibles. Les ioniseurs comme la série SMC IZS31 assurent une neutralisation efficace des charges dans un rayon d'action défini selon la longueur du dispositif.

Quels sont les critères techniques pour choisir un ioniseur ESD selon la portée requise ?

Le choix d'un ioniseur ESD dépend principalement de la portée effective requise et du temps de décharge selon la norme IEC 61340-4-5. Les modèles SMC IZS31 sont disponibles en différentes longueurs de 300mm à 2300mm pour couvrir des zones de travail variables, avec des temps de neutralisation typiques inférieurs à 3 secondes à 300mm de distance. La tension d'alimentation standard de 24V DC facilite l'intégration dans les systèmes industriels existants. La densité ionique générée doit correspondre à la sensibilité ESD des composants manipulés, généralement comprise entre 100V et 4000V selon la classe de sensibilité HBM.

Quelles normes européennes et certifications s'appliquent aux ioniseurs ESD industriels ?

Les ioniseurs ESD industriels doivent respecter la norme européenne EN 61340-4-5 pour les méthodes d'essai des équipements de neutralisation électrostatique et la directive CEM 2014/30/UE pour la compatibilité électromagnétique. Le marquage CE est obligatoire pour la commercialisation en Europe, attestant de la conformité aux directives applicables. Les équipements destinés aux atmosphères explosibles requièrent la certification ATEX selon la directive 2014/34/UE avec marquage Ex approprié. La norme NF EN 61340-5-1 définit les exigences générales pour les programmes de contrôle ESD, incluant les spécifications de performance des ioniseurs dans les environnements de production électronique.

Quelle est la différence entre les modèles SMC IZS31-P et IZS31-P-B ?

La différence principale entre les ioniseurs SMC IZS31-P et IZS31-P-B réside dans le système d'alimentation électrique et les options de connectivité. Le modèle standard IZS31-P utilise une alimentation intégrée avec câble de connexion fixe, tandis que la version IZS31-P-B est équipée d'un connecteur rapide et d'une alimentation séparée pour faciliter la maintenance et le remplacement. Les deux versions maintiennent les mêmes performances de neutralisation selon la norme IEC 61340-4-5, mais la variante B offre une flexibilité d'installation supérieure dans les systèmes automatisés où la modularité est essentielle.

Quelles sont les exigences d'installation et de raccordement pour un ioniseur ESD industriel ?

L'installation d'un ioniseur ESD nécessite une alimentation électrique stabilisée 24V DC avec ondulation résiduelle inférieure à 5% selon la norme EN 61000-4-11 pour assurer une performance optimale de neutralisation. La distance de montage recommandée est de 200 à 500mm de la zone de travail pour les modèles SMC IZS31, avec un angle d'inclinaison maximal de 30° par rapport à l'horizontale. Le raccordement s'effectue via connecteur M12 ou bornier à vis selon la version, avec mise à la terre obligatoire par conducteur de protection de section minimale 1,5mm². L'intégration dans les systèmes de supervision est possible via signal de retour d'état pour surveillance continue du fonctionnement.

Quel est l'indice de protection IP et la plage de température de fonctionnement des ioniseurs ESD ?

Les ioniseurs ESD industriels de la série SMC IZS31 possèdent un indice de protection IP40 selon la norme EN 60529, les protégeant contre les particules solides supérieures à 1mm mais nécessitant une protection contre les projections d'eau directes. La température de fonctionnement s'étend de +5°C à +40°C avec une humidité relative maximale de 85% sans condensation, conformément à la classe climatique 3K3 de la norme IEC 60721-3-3. Ces spécifications permettent l'utilisation dans la plupart des environnements industriels climatisés, mais excluent les applications en extérieur ou en atmosphère humide sans protection supplémentaire.

Quelle est la fréquence de maintenance et la durée de vie des électrodes d'ionisation ?

La maintenance préventive des ioniseurs ESD doit être effectuée tous les 3 à 6 mois selon la norme IEC 61340-4-5, incluant le nettoyage des électrodes avec alcool isopropylique et la vérification des temps de décharge. Les électrodes d'ionisation ont une durée de vie typique de 8000 à 12000 heures de fonctionnement continu, soit environ 12 à 18 mois en utilisation industrielle standard avant remplacement nécessaire. Le contrôle mensuel de l'équilibrage ionique avec un mesureur de charge selon la norme ANSI/ESD STM3.1 est recommandé pour maintenir les performances de neutralisation dans la tolérance de ±10V spécifiée. L'usure des pointes émettrices se manifeste par une augmentation progressive des temps de neutralisation au-delà de 5 secondes.

ESD Appareils d'ionisation

ESD equipment

Les ioniseurs ESD neutralisent les charges électrostatiques sur les matériaux non conducteurs et les isolants qui ne peuvent pas être dissipés par la mise à la terre seule. Les pièces moulées par soufflage, les films, les cartes de circuits imprimés en production et les matériaux d'emballage accumulent des intensités de champ élevées que l'air ionisé ramène à un niveau non critique. La gamme couvre six groupes de produits : pistolets et buses ionisants à air comprimé, ioniseurs overhead pour surfaces de travail, barres ionisantes pour systèmes de convoyage, appareils de table pour postes fixes, ioniseurs à buse de la série IZN10, et accessoires tels qu'alimentations, adaptateurs et pièces de rechange.

Catégories

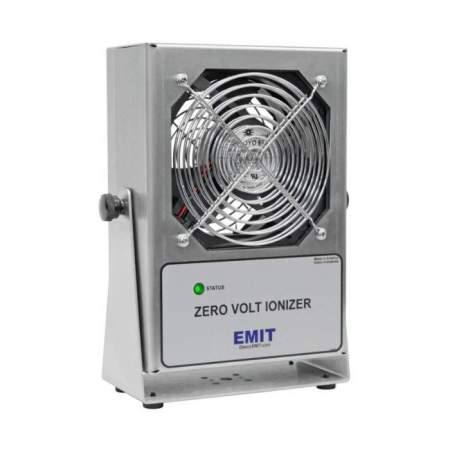

Ioniseurs de table ESDIoniseurs de bureau compacts pour postes individuels et laboratoires

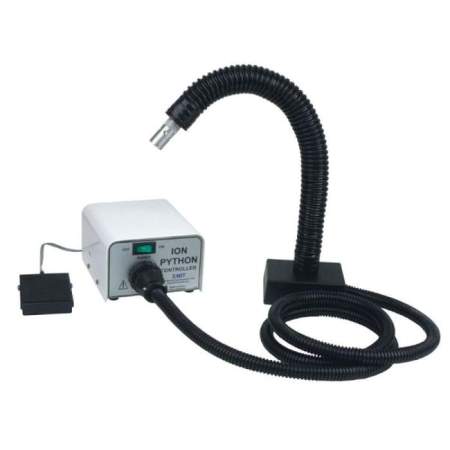

Ioniseurs à air comprimé ESDPistolets et buses ionisantes pour neutralisation ciblée à l'air comprimé

Ioniseurs overhead ESDMontage plafond et mural pour ionisation de surface aux postes d'assemblage

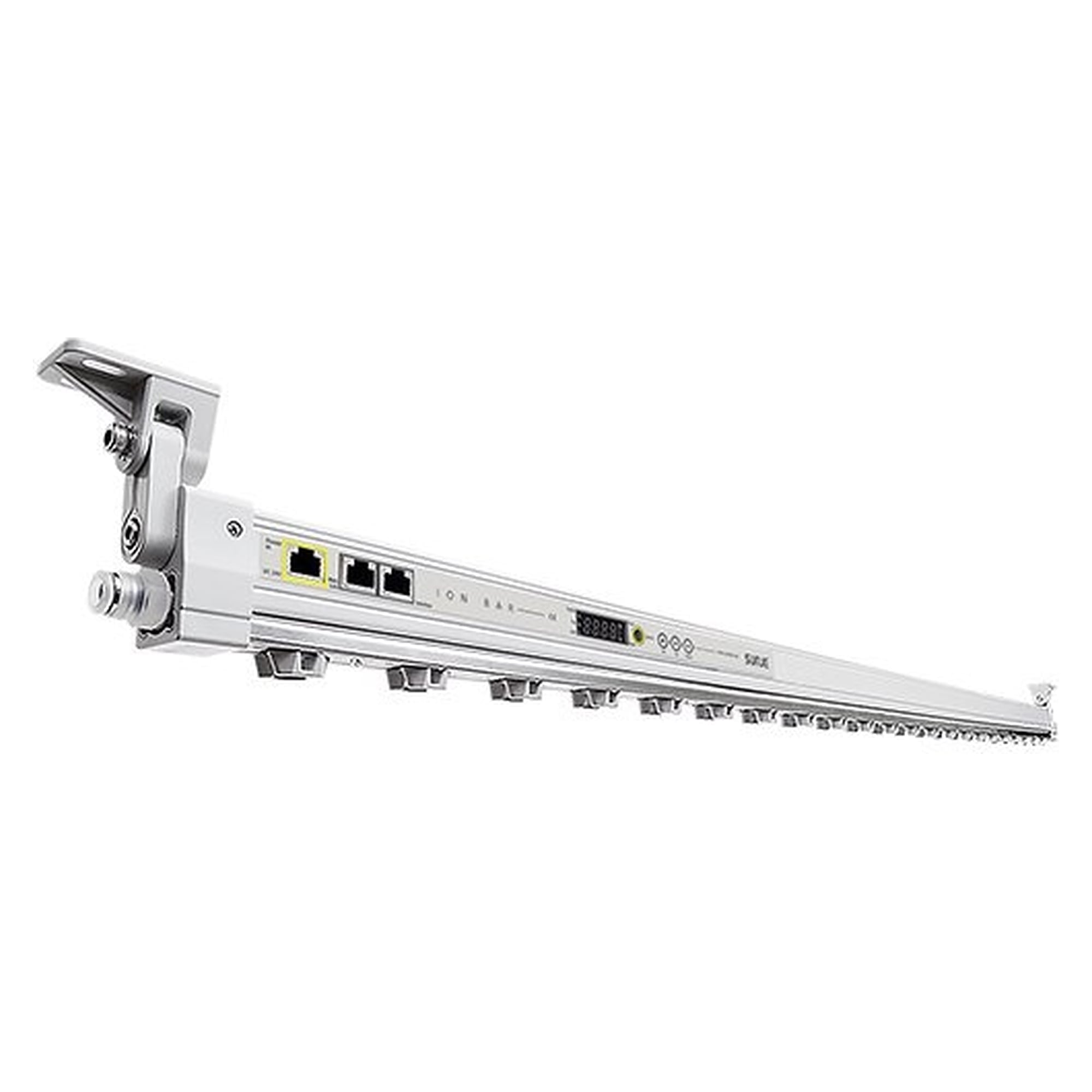

Barres ionisantes ESDBarres ionisantes stationnaires pour systèmes de convoyage et d'emballage

Ioniseurs à buse ESDSérie IZN10, conception buse pour intégration machine et espaces restreints

Accessoires pour ioniseursAlimentations, adaptateurs, pointes d'émission de rechange et câbles

⚡ Décharge corona - les électrodes à pointes génèrent de l'air ionisé qui neutralise les charges positives et négatives sur les isolants

✓ Technologie AC et DC - ioniseurs à champ alternatif pour applications générales, appareils DC (pulsed DC) pour contrôle précis de la tension résiduelle

⚙ Ioniseurs HF (haute fréquence) - série Warmbier SPN11 pour intégration machine, avec capteur de proximité

📦 Ionisation à air comprimé - pistolets ionisants (SCS 980E, Simco TG3, COBRA) combinent soufflage et ionisation pour neutralisation ciblée

✦ Vérification - charged plate monitor pour mesure du temps de décharge et de la tension résiduelle (IEC 61340-2-1)

↕ Alimentations - adaptateurs 230 VCA vers 24 VCA (DESCO 770753/770754) pour alimentation des appareils

Le choix de l'appareil dépend de la zone de travail, de la distance à la source de charge et du niveau d'automatisation souhaité. Les pistolets ionisants à air comprimé (Simco TG3, COBRA, SCS 980E, VIPER ION GUN) conviennent à la neutralisation manuelle et ciblée directement au poste de traitement. Les appareils overhead et les barres ionisantes assurent l'ionisation continue de surface au-dessus des tapis roulants et des lignes d'assemblage. Les appareils de table créent une zone d'ionisation stationnaire pour les postes individuels. Les ioniseurs à buse de la série IZN10 et le Simco ORION / Blowflex Easy Inline sont conçus pour l'intégration machine dans les automates et systèmes pick-and-place. L'efficacité doit être vérifiée régulièrement à l'aide d'un charged plate monitor.

Domaines d'application typiques : Fabrication SMT et machines de pose (neutralisation de cartes et bandes de composants), lignes d'emballage et traitement de films (décharge avant scellage), ionisation à air comprimé aux postes de rework et réparation, systèmes de convoyage en fabrication de semi-conducteurs et de dispositifs médicaux, et laboratoires avec matériaux isolants (DIN EN 61340-5-1).

✓ Marques leadersSimco-ION, SCS, DESCO, Warmbier, Iteco

⚙ 6 groupes de produitsPistolets, overhead, barres, table, buses, accessoires
