Was sind ESD-Matten und wo werden sie in der Industrie eingesetzt?

ESD-Matten sind speziell entwickelte Bodenbeschichtungen und Arbeitsplatzauflagen aus leitfähigen oder dissipativen Materialien wie PVC oder mehrschichtigem Gummi, die elektrostatische Entladungen kontrolliert ableiten und somit empfindliche elektronische Bauteile vor Beschädigung schützen. Sie finden hauptsächlich Anwendung in der Elektronikmontage, Halbleiterproduktion, Präzisionsmechanik und in allen Arbeitsbereichen nach DIN EN 61340-5-1, wo ESD-empfindliche Komponenten gehandhabt werden. Typische Einsatzgebiete umfassen Löt- und Prüfarbeitsplätze, Reinräume, Komponentenlager und Serviceabteilungen der Elektronik- und Automobilindustrie.

Nach welchen technischen Kriterien sollte man ESD-Matten auswählen?

Die Auswahl von ESD-Matten erfolgt primär anhand des Oberflächenwiderstands, wobei dissipative Matten wie die Desco Statfree DLR™ mit 10⁶ bis 10⁹ Ohm und konduktive Varianten wie die Statfree CV280™ mit unter 10⁶ Ohm unterschieden werden. Weitere entscheidende Parameter sind die Materialstärke von 1,5 bis 3,5 mm je nach mechanischer Belastung, die Rollenbreite zwischen 1,0 und 1,22 Metern für optimale Flächenabdeckung sowie die chemische Beständigkeit des Grundmaterials. Die Warmbier Ecostat-Serie bietet beispielsweise verschiedene Farbcodierungen für unterschiedliche Widerstandsbereiche, während Anti-Fatigue-Eigenschaften bei längeren Steharbeitsplätzen zusätzlichen Komfort bieten.

Welche DIN- und EN-Normen gelten für ESD-Matten in Deutschland?

ESD-Matten müssen in Deutschland primär der DIN EN 61340-5-1 entsprechen, die Schutzmaßnahmen gegen elektrostatische Phänomene definiert und Grenzwerte für Oberflächenwiderstände festlegt. Zusätzlich ist die DIN EN 61340-4-1 relevant, welche Standardprüfverfahren für elektrostatische Eigenschaften beschreibt und die Messung von Punkt-zu-Punkt- sowie Punkt-zu-Masse-Widerständen regelt. Für Arbeitsplätze mit erhöhten Sicherheitsanforderungen können weitere Normen wie DIN EN 1149 für elektrostatisch ableitfähige Schutzkleidung oder branchenspezifische ATEX-Richtlinien 2014/34/EU für explosionsgefährdete Bereiche zur Anwendung kommen.

Was unterscheidet dissipative, konduktive und Anti-Fatigue ESD-Matten voneinander?

Dissipative ESD-Matten wie die Desco Statfree DLR™-Serie verfügen über einen kontrollierten Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm und leiten Ladungen langsam ab, wodurch sie ideal für empfindliche CMOS-Bauteile sind. Konduktive Matten wie die Statfree G2™ haben Widerstände unter 10⁶ Ohm und ermöglichen schnelle Ladungsableitung für weniger empfindliche Elektronik, während Anti-Fatigue-Varianten wie die Desco AFM36720L1VGR zusätzlich ergonomische Eigenschaften durch erhöhte Materialstärke von 0,9 mm bieten. Die Warmbier Ecostat-Reihe kombiniert ESD-Eigenschaften mit umweltfreundlichen Materialien und bietet verschiedene Farbkodierungen zur Kennzeichnung unterschiedlicher Widerstandsbereiche in hellblau und chipgrün.

Wie werden ESD-Matten fachgerecht installiert und an das Erdungssystem angeschlossen?

ESD-Matten werden mittels leitfähigem Kleber auf gereinigten, trockenen Untergründen verlegt und über Erdungsschnüre mit Widerständen von 1 MΩ an das zentrale Erdungssystem angeschlossen, wobei der Erdungspunkt gemäß DIN EN 61340-5-1 alle 3 Meter erfolgen sollte. Bei Rollenware wie den Warmbier-Matten mit 10 Meter Länge sind Überlappungen von mindestens 25 mm mit leitfähigem Kupferband zu verbinden, während die elektrische Kontinuität zwischen den Bahnen durch Messungen unter 10⁹ Ohm sichergestellt wird. Die Kompatibilität mit ESD-Schuhen, Handgelenkbändern und anderen Erdungsmaßnahmen muss durch regelmäßige Widerstandsmessungen zwischen Arbeitsplatz und Erdungspunkt gewährleistet bleiben.

Welche Schutzart und welchen Temperaturbereich bieten industrielle ESD-Matten?

Industrielle ESD-Matten wie die Desco Statfree-Serie sind für Betriebstemperaturen von -40°C bis +70°C ausgelegt und erfüllen typischerweise Schutzart IP54 gegen Staub und Spritzwasser, wodurch sie für normale Produktionsumgebungen geeignet sind. Die mehrschichtigen Gummimatten bieten erhöhte chemische Beständigkeit gegen Lösungsmittel und Reinigungschemikalien nach DIN EN ISO 1431, während PVC-Varianten wie die Statfree CV280™ zusätzliche UV-Stabilität für Bereiche mit Tageslichteinfall aufweisen. Spezielle Cleanroom-Ausführungen erreichen Reinheitsklassen bis ISO 14644-1 Klasse 5 und sind für kontrollierte Umgebungen der Halbleiter- und Pharmaindustrie zertifiziert.

Wie oft müssen ESD-Matten geprüft werden und welche Wartung ist erforderlich?

ESD-Matten sind gemäß DIN EN 61340-5-1 mindestens jährlich auf ihre elektrostatischen Eigenschaften zu prüfen, wobei Oberflächenwiderstände und Erdungskontinuität mit kalibrierten Meßgeräten bei 100 Volt Prüfspannung gemessen werden müssen. Bei intensiver Nutzung empfiehlt sich eine halbjährliche Kontrolle der Widerstandswerte, da mechanische Abnutzung und chemische Einwirkungen die ESD-Eigenschaften beeinträchtigen können. Die Reinigung erfolgt mit antistatischen, pH-neutralen Reinigungsmitteln ohne Weichmacher, während die typische Nutzungsdauer hochwertiger Matten wie der Warmbier Ecostat-Serie bei ordnungsgemäßer Pflege 8 bis 12 Jahre beträgt, abhängig von der mechanischen Beanspruchung und Umgebungschemikalien.

Tapis ESD

ESD equipment

Les tapis et revêtements ESD assurent une dissipation contrôlée des charges électrostatiques avec une résistance de surface comprise entre 10⁵ et 10¹¹ Ω conformément à la norme IEC 61340-5-1. Conçus pour les zones EPA (Electrostatic Protected Area), ils maintiennent un potentiel de contact < 100 V et réduisent le risque de dommages ESD sur les composants sensibles. Les tapis de poste affichent une résistance de dissipation typique de 10⁶ à 10⁹ Ω, tandis que les revêtements de sol atteignent une charge de 150 kg/m² pour une utilisation en production continue.

Notre catalogue regroupe plus de 175 références - tapis de table, revêtements de poste, tapis de sol ergonomiques, kits complets et tapis collants anti-poussière - issues des marques Weidinger, Notrax et Ergolastec, toutes conformes aux exigences DIN EN 61340-5-1 et DIN EN 61340-5-2 pour la qualification des zones EPA.

Catégories

Kits pour postes de travail ESDTapis + cordons de mise à la terre + bracelet antistatique, kit EPA complet

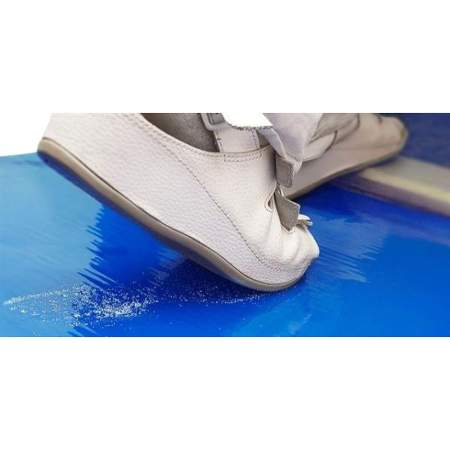

Tapis collants ESD30 couches adhésives par pad, retient particules >0,3 µm, dissipation <10⁷ Ω

Tapis de table ESDSurface dissipative, R: 10⁶-10⁹ Ω, épaisseur 2-6 mm, conforme IEC 61340-5-1

Tapis de poste ESD 2 couches dissipatives, point de mise à la terre intégré, 600x900 mm typique Ergolastec ESD BodenmattenTapis de sol anti-fatigue ESD, épaisseur 9-14 mm, R: 10⁶-10⁹ Ω, bords biseautés

Revêtements de tableHPL ou vinyle ESD, R: 10⁶-10¹¹ Ω, surface lisse ou rainurée, sans silicone

⚡ R: 10⁵-10¹¹ Ω - résistance de surface conforme IEC 61340-5-1

↕ Épaisseur 2-14 mm - du tapis de table fin au tapis de sol anti-fatigue épais

???? Kits EPA complets - tapis + cordon + bracelet, mise à la terre en 1 kit

⚙ Construction 2 couches - couche dissipative supérieure + couche conductrice inférieure

???? Potentiel <100 V - protection des composants ESDS selon DIN EN 61340-5-2

✓ 175+ références - Weidinger, Notrax, Ergolastec, en stock et certifiés EPA

Tapis de table vs. Tapis de poste vs. Tapis de sol ESD - comparaison technique

Critère	Tapis de table ESD	Tapis de poste ESD	Tapis de sol Ergolastec	Tapis collant ESD
Résistance de surface	10⁶-10⁹ Ω	10⁶-10⁹ Ω	10⁶-10⁹ Ω	<10⁷ Ω
Épaisseur typique	2-6 mm	3-6 mm	9-14 mm	ca. 1 mm / couche
Zone d'utilisation	Surface de travail	Poste debout/assis	Sol salle de production	Sas d'entrée propre
Mise à la terre	Cordon 1 MΩ inclus ou en option	Point de terre intégré	Vis de terre sur bord	Adhésif conducteur
Norme de référence	IEC 61340-5-1	IEC 61340-5-1	IEC 61340-5-1	IEC 61340-5-1
Effet anti-fatigue	Non	Partiel (mousse basse densité)	Oui - certifié ergonomique	Non
Remplacement / entretien	Nettoyage IPA, durée >5 ans	Nettoyage IPA, durée >5 ans	Lavable, durée ca. 7 ans	30 couches, retrait une à une

Applications typiques: Fabrication électronique SMT et assemblage CMS (IPC-A-610, IEC 61340-5-1), laboratoires de test et métrologie (IEC 61340-4-1), industrie des semi-conducteurs (SEMI S1/S2), dispositifs médicaux et salle blanche (ISO 13485), secteur automobile et électronique embarquée (IATF 16949, VDA 6.3), aérospatiale et défense (AS9100), qualification de zones EPA en production continue (DIN EN 61340-5-2)

✓ 175+ références certifiées EPAWeidinger, Notrax, Ergolastec - conformes IEC 61340-5-1

???? Livraison rapide depuis stockTapis de table, de sol et kits complets disponibles immédiatement

???? Protection totale de la zone EPAPotentiel <100 V, R: 10⁵-10¹¹ Ω, conforme DIN EN 61340-5-2
