Quelle résistance doit avoir un sol ESD ?

Elle est fixée par le programme ESD selon DIN EN 61340-5-1. Les revêtements dissipatifs se situent en général entre 10^6 et 10^9 ohms, les conducteurs en dessous. Les zones à atmosphère explosible et les blocs opératoires exigent normalement un revêtement conducteur.

Le revêtement suffit-il à assurer la protection ESD ?

Non. Le sol et la chaussure forment un système : la charge à la marche se vérifie toujours avec des chaussures ESD et, sans chaussures adaptées, les valeurs du fabricant ne sont pas atteintes. Le raccordement à la liaison équipotentielle constitue le second volet.

Peut-on métalliser un sol ESD ?

Uniquement si le fabricant le prévoit. Les revêtements traités en usine comme Evercare ne reçoivent pas d'émulsion polymère, car une couche isolante interromprait la dissipation. Les revêtements sans traitement ont leurs propres notices d'entretien.

Protection ESD

Revêtements de sol

Le sol est la plus grande surface continue d'une zone EPA et porte la charge que les personnes produisent en marchant. Le choix repose sur trois questions : quelle plage de résistance impose le programme ESD selon DIN EN 61340-5-1, le sol doit-il être collé ou démontable, et les joints posent-ils un problème d'hygiène ou de mécanique. Ces trois questions conduisent aux quatre modes de construction ci-dessous, complétés par les colles, bandes de terre et adhésifs qui accompagnent toute pose.

238 articles
5 sous-catégories
8 fabricants
Prix nets hors TVA

Afficher en Vue grille Vue liste

Afficher

par page

Guide d'achat

Bien choisir : Revêtements de sol

Les critères de choix : caractéristiques, comparatif et applications typiques.

Quel mode de construction choisir

Construction	Pose	Joints	Démontage	Cas typique

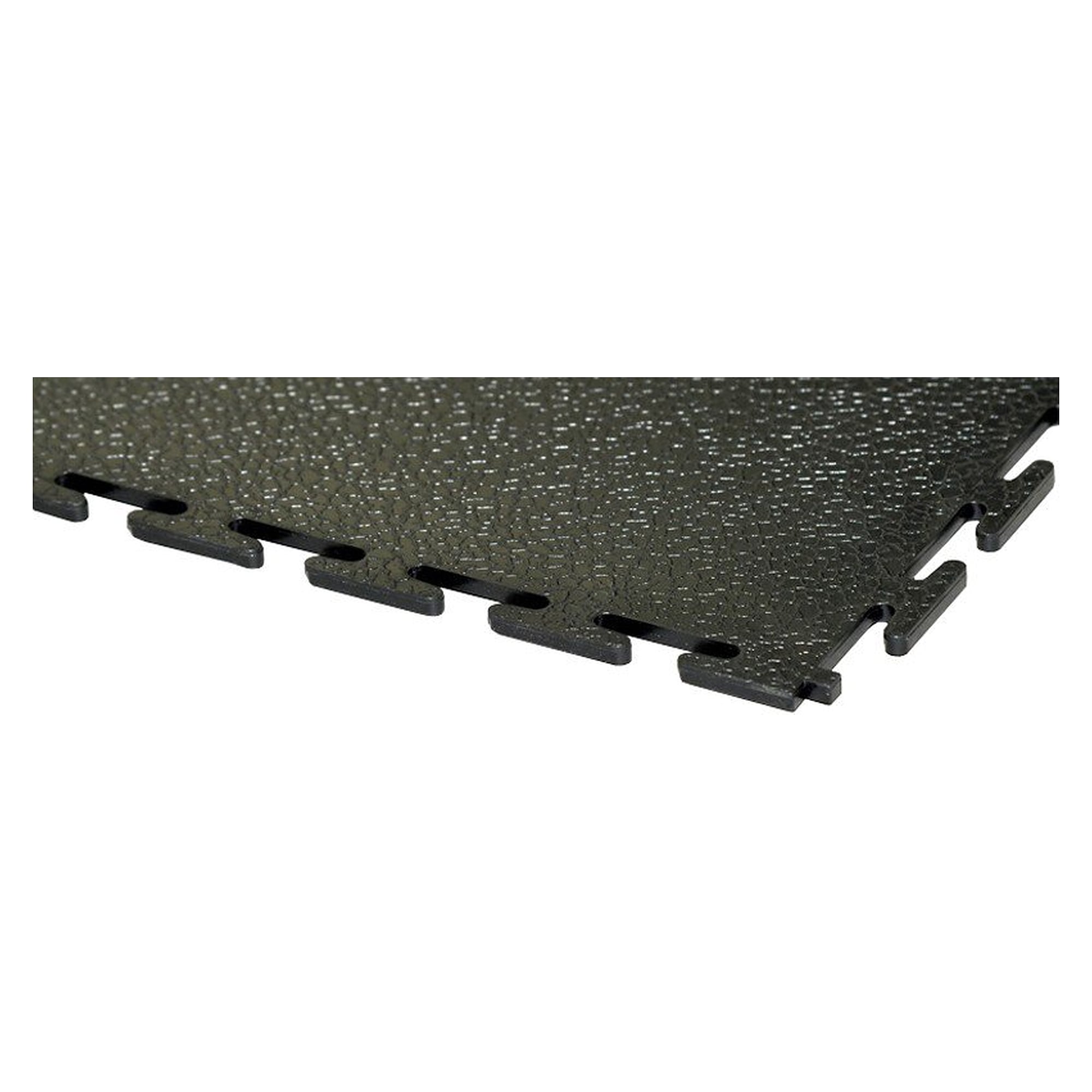

Dalle puzzle	pose libre, emboîtée	trame de dalles	complet, sans résidus	local loué, zone EPA temporaire, aménagement évolutif
Dalle à coller	collée en pleine surface	trame de dalles	difficile	plancher technique, remplacement partiel ultérieur
Revêtement en lés	collé et soudé	joints soudés peu nombreux	difficile	salle propre, BPF, nettoyage à l'eau, grandes surfaces
Tapis de sol	posé librement	bord du tapis	immédiat	un poste de travail isolé plutôt qu'une surface entière

Les tapis destinés à un poste de travail isolé ne relèvent pas de cette catégorie et figurent sous les tapis de table et de sol.

Ce qui vaut pour toutes les constructions

⚡ La mise à la terre est obligatoire - sans raccordement à la liaison équipotentielle, même un revêtement conducteur reste sans effet ; elle se fait par dalle de terre ou bande de cuivre

✓ Mesurer après la pose - la résistance se mesure et se documente sur le sol fini selon IEC 61340-4-1 ; les valeurs du fabricant valent avant la pose

⚙ La chaussure fait partie du système - la charge à la marche se vérifie avec des chaussures ESD ; sans chaussures adaptées, les valeurs du fabricant ne sont pas atteintes

✦ Nettoyer selon les indications du fabricant - les revêtements traités en usine ne doivent pas être métallisés : une couche isolante interromprait la dissipation

Domaines d'application

Les revêtements de sol ESD se posent partout où des personnes manipulent des composants sensibles aux décharges électrostatiques : fabrication électronique et assemblage CMS, zones d'essai et ateliers de réparation, centres de données et salles de contrôle, salles propres de la pharmacie et des semi-conducteurs, locaux médicaux techniques et zones à atmosphère explosible.

Revêtements de sol

Bien choisir : Revêtements de sol

Quel mode de construction choisir

Ce qui vaut pour toutes les constructions

Domaines d'application

Questions fréquentes : Revêtements de sol
