Bosch Rexroth R160570431. RAIL À BILLES EN ACIER AU CARBONE KSA-030-SNS-N-MA-AK

Bosch Rexroth
37,12 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R160570431

Fabricant Nr.
R160570431
Rail à billes, SNS, taille 30, acier CS, précision normale
Ajouter à ma liste d’envie Ajouter au comparateur

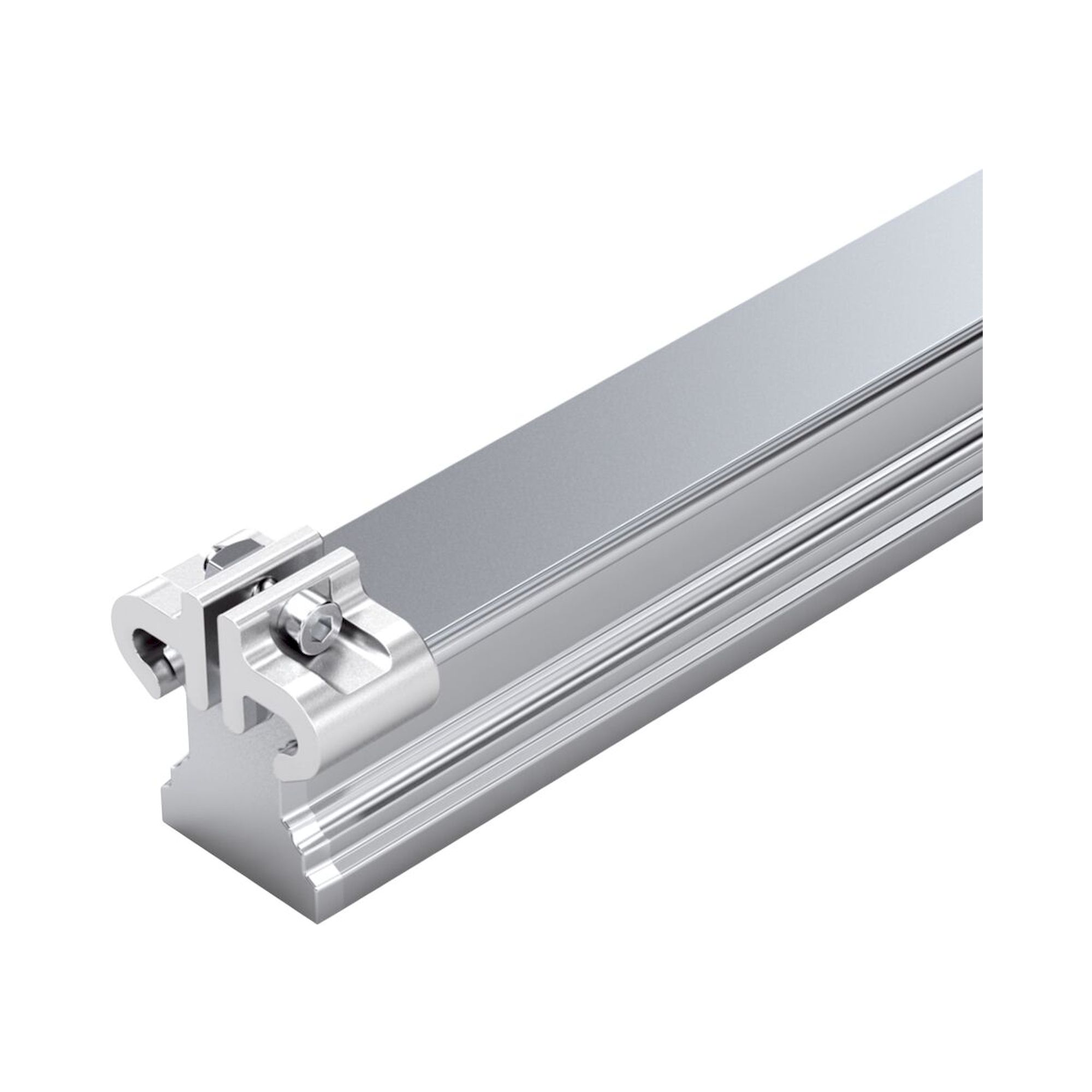

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Le rail à billes est très précis et possède les propriétés suivantes:
Taille de construction 30
Modèle SNS: Largeur = étroit, longueur = normal, hauteur = standard
Rail de guidage en acier au carbone CS
Fixation MA: Vissage par le haut
Couvercle AK: Capsules de protection en plastique
Classe de précision normale
Nombre de tronçons: un tronçon
Rail en version standard
  • Rigidité maximale dans toutes les directions de la charge
  • Résistance élevée aux couples de rotation
  • À fixation par le haut, avec capuchons de protection en plastique
  • Pas d'encombrement nécessaire sur face avant


Produkteigenschaften
VersionGuidage à billes sur rails
Calibre [mm]30
ModèleSNS – rail de guidage standard
Matériau, guidages sur rails profilésAcier au carbone
Classe de précisionN – Normal
Montage rail de guidageVissage par le haut
Couvercle rail de guidageCapsules de protection en plastique
Longueur maximale Lmax [mm]5836
Indication : LmaxDisponible sur demande
Longueur minimale Lmin [mm]104
Nombre de perçages nB (guidages sur rails profilés)48
Nombre de tronçons1 partie
Masse m (kg/m) [kg/m]5
Température ambiante admissible (min. … max.)-10 °C ... +80 °C
Indication : température ambiante admissible (min. … max.)Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
Poids [kg]0
Longueur de rail recommandée (formule)L = nB • T ‒ 4 mm
Avis de produitPour mettre le produit dans le panier, vous devez d’abord le configurer.
Pas T du rail de guidage [mm]80
Dimension A2 (systèmes de rails profilés) [mm]28
Dimension D [mm]15
Dimension H2 sans bande de protection (guidages sur rails profilés) [mm]28.35
Dimension N6 (guidages sur rails profilés) [mm]17
Dimension N6 tolérance (guidages sur rails profilés) [mm]±0.5
Dimension S5 (guidages sur rails profilés) [mm]9
Dimension T [mm]80
Dimension T1 max (guidages sur rails profilés) [mm]68
Dimension T1 min [mm]12
Dimension T1 s (guidages sur rails profilés) [mm]38
Note de bas de page de dimensions T1 s (guidages sur rails profilés)Cote préférentielle T1S avec des tolérances ± 0,75 est recommandée.
Plus d’information
Fabricant Nr. R160570431
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.100000
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
