EMC EXSM 25/150. Doppelkolbenzylinder, Kolben 25mm, Hub 150mm

E.MC
25 369,00 €
Excl. 19% VAT , excl. Shipping Cost
Article
FL-EXSM-25/150

Fabricant Nr.
EXSM 25/150
Cylindre à double piston, piston 25mm, course 150mm
Ajouter à ma liste d’envie Ajouter au comparateur

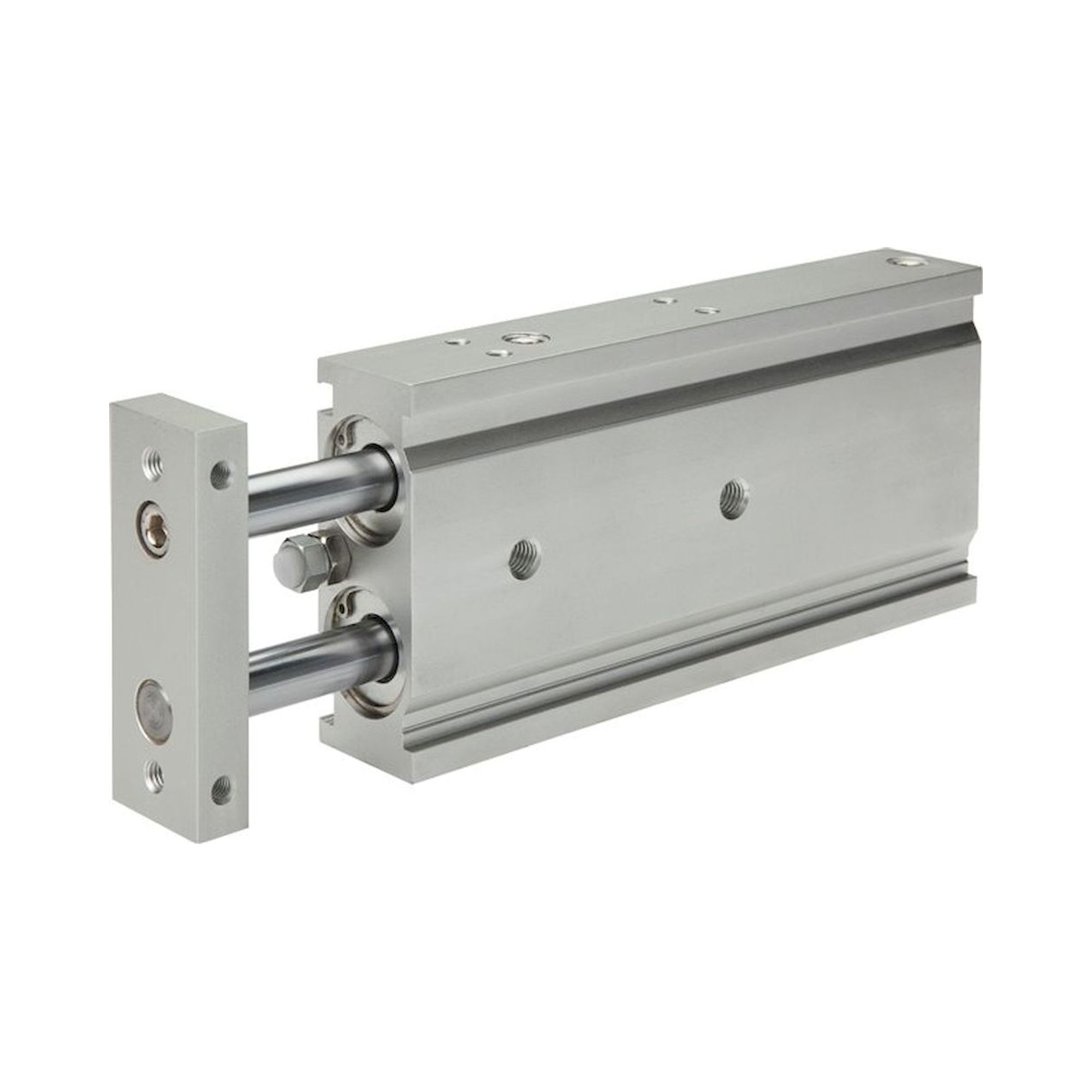

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Matériaux:
Corps et plaque : aluminium anodisé, tiges de piston: acier dur chromé, piston: aluminium, joints: NBR / PUR

Plage de température:
-10 à +60 °C

Pression de service:
max. 7 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A

Avantages:
•Guidage par palier coulissant autolubrifiant,
•Tolérance à la torsion < 0,2° (±),
•Idéal pour les applications Pick and Place,
•Plage de réglage de la course 0 à -5 mm,
• Tolérance à la torsion depuis le haut ou depuis le bas (fermé avec un bouchon de fermeture),
•Dimensions de montage principales identiques à la SMC Série CXS

Diamètre de piston [mm] 25
Course [mm] 150
Plage de réglage course [mm] 145 - 150
exécution Cylindre à double pistons
G (raccordement d’air comprimé) G 1/8"
Jeux de réparation EXSM 25 REP
Force transversale admissible [N] 4
A [mm] 96,0
B [mm] 24,0
C [mm] 72
D [mm] 80
D1 80
E [mm] 30
E1 [mm] 30
F [mm] 64,0
H [mm] 12
I [mm] 35
K [mm] 60
L [mm] 78
M [mm] 28
N1 [mm] 43,0
N2 [mm] 9,0
R [mm] 9,0
S [mm] 80
T [mm] 30
V [mm] 12
W [mm] 13,0
P1 11,0 (prof. 6,3)
P2 M 8
P3 M 6
P4 M 5
P5 [mm] 6,8
P6 M 5
Q2 [mm] 12
Q4 [mm] 7,5
Q6 [mm] 7,0
Plus d’information
Fabricant Nr. EXSM 25/150
Fabricant E.MC
EAN 4050571874469
Poids 14.000000
Numéro de tarif douanier 84123100
Authenticité de l'article Produit original
Estado del artículo Nuevo
