Vérins pneumatiques

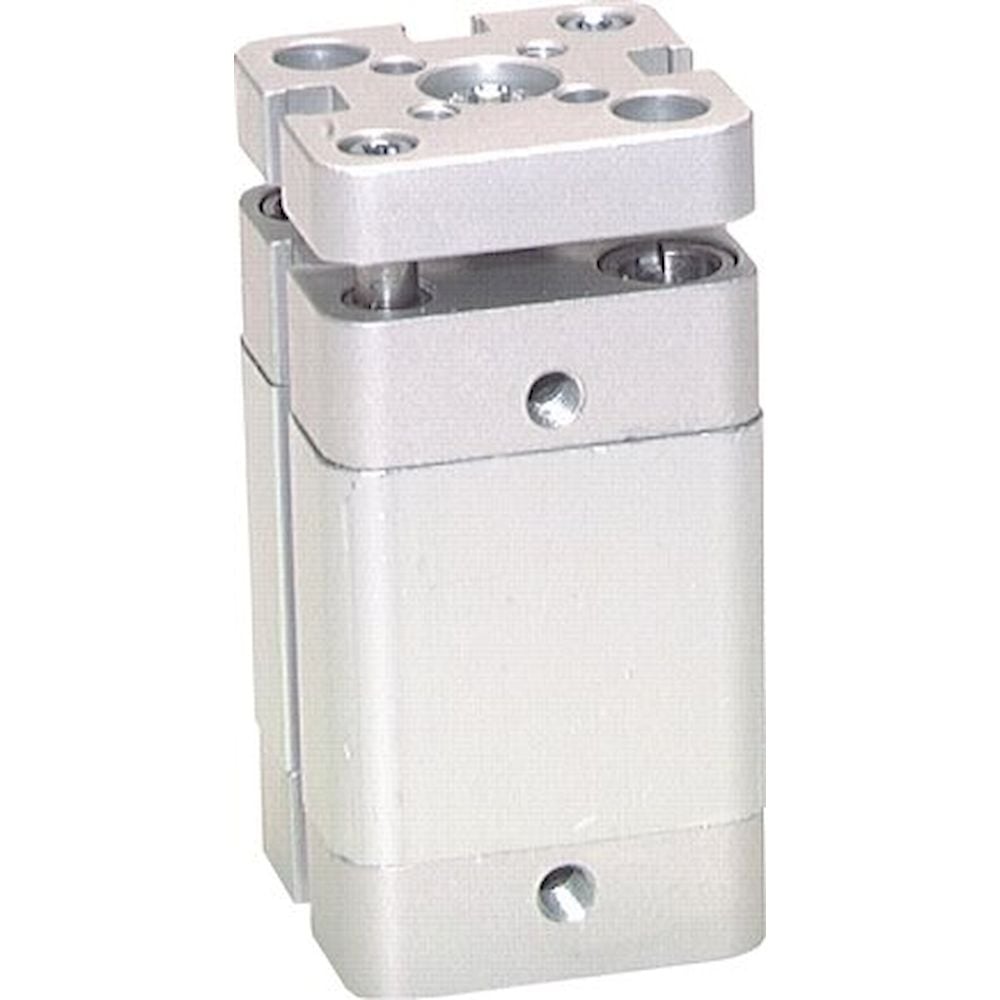

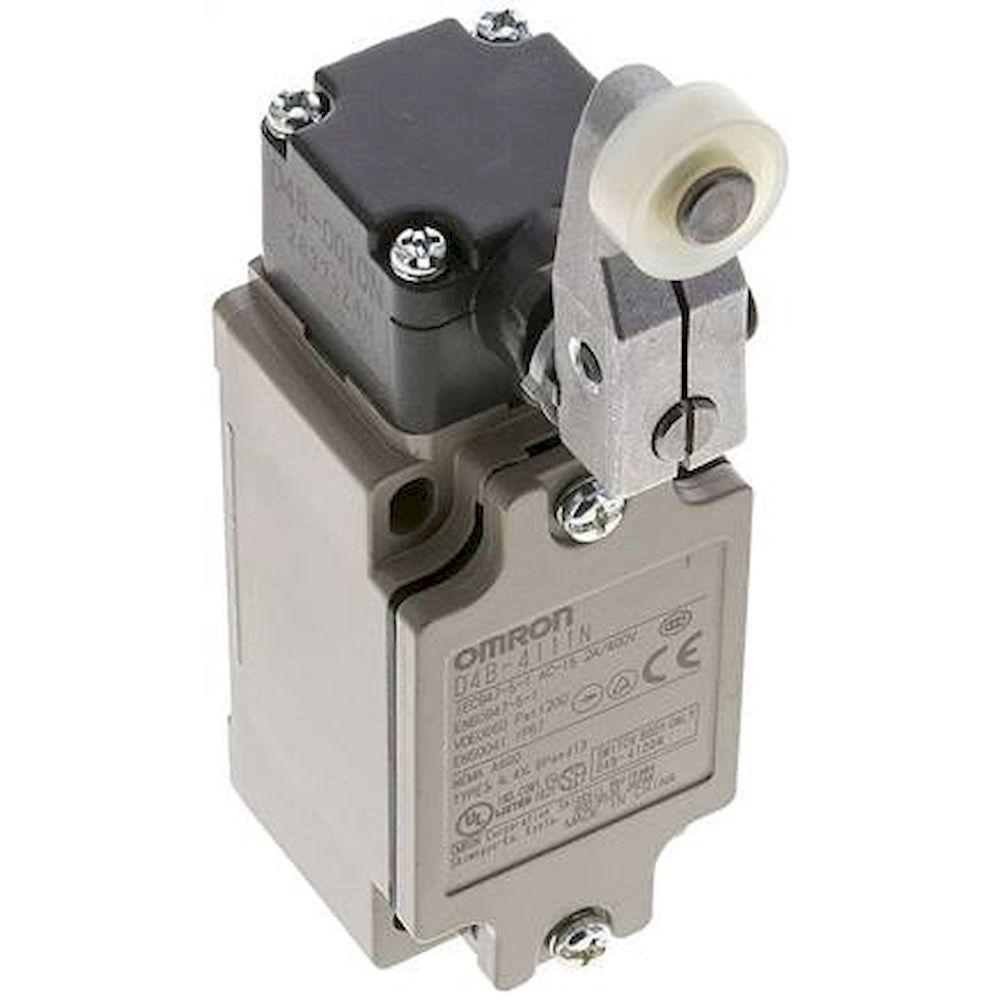

Les vérins pneumatiques convertissent l'air comprimé en mouvement linéaire ou rotatif et constituent l'actionneur le plus répandu dans la pneumatique industrielle. La gamme couvre les vérins ronds normalisés selon ISO 6432 à partir de 8 mm d'alésage, les vérins profilés ISO 15552 jusqu'à 320 mm d'alésage, ainsi que des séries compactes comme LCDQ, SQ et Unitop, sans oublier les formes spéciales : vérins sans tige, vérins à double piston et vérins guidés. Des accessoires de fixation, unités de guidage, tables pivotantes, éjecteurs à vide, vibrateurs et fins de course complètent l'offre.

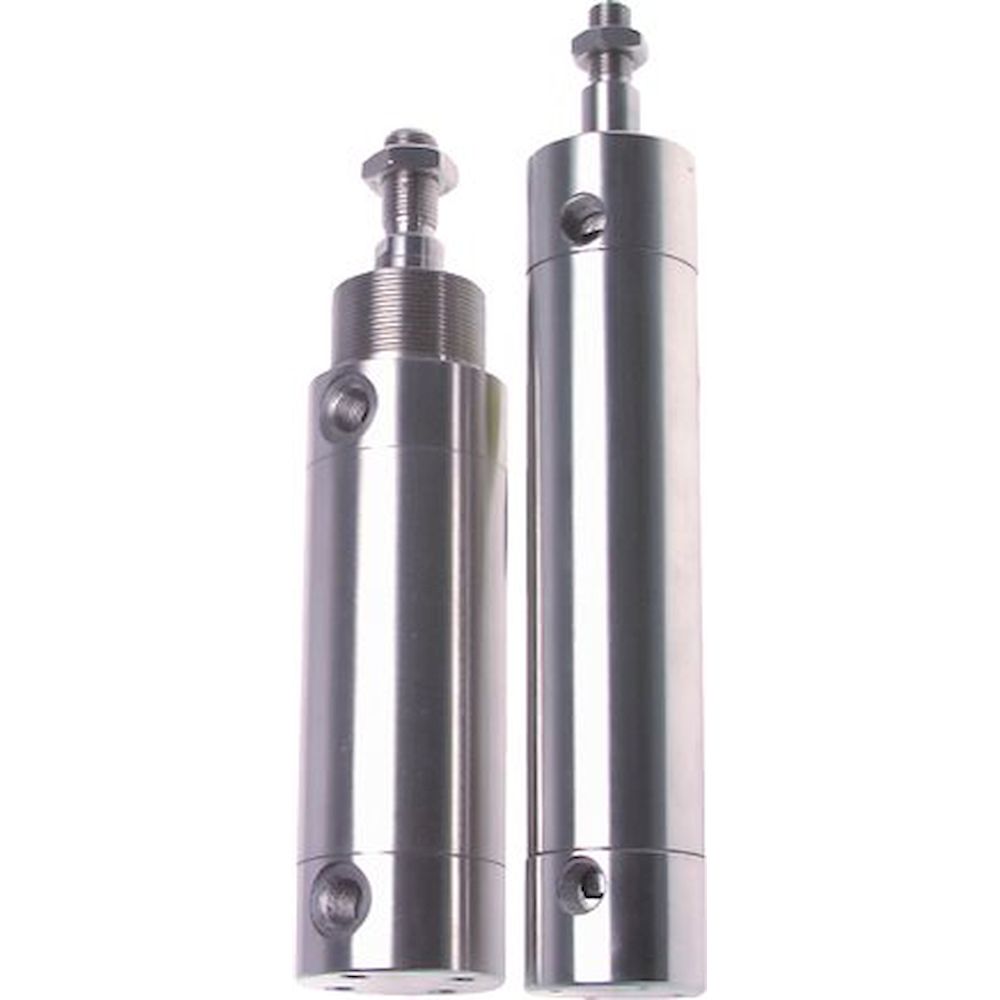

Pour les environnements corrosifs, des vérins ronds inox ISO 6431 et des vérins double effet inox ISO 6432 en nuance 1.4301 sont disponibles. Les vérins frein à huile et les amortisseurs industriels ACE complètent le programme lorsque l'énergie cinétique doit être absorbée de manière contrôlée.

217 articles
27 sous-catégories
2 fabricants
Prix nets hors TVA

Afficher en Vue grille Vue liste

Afficher

par page

Guide d'achat

Bien choisir : Vérins pneumatiques

Les critères de choix : caractéristiques, comparatif et applications typiques.

Types de vérins et normes

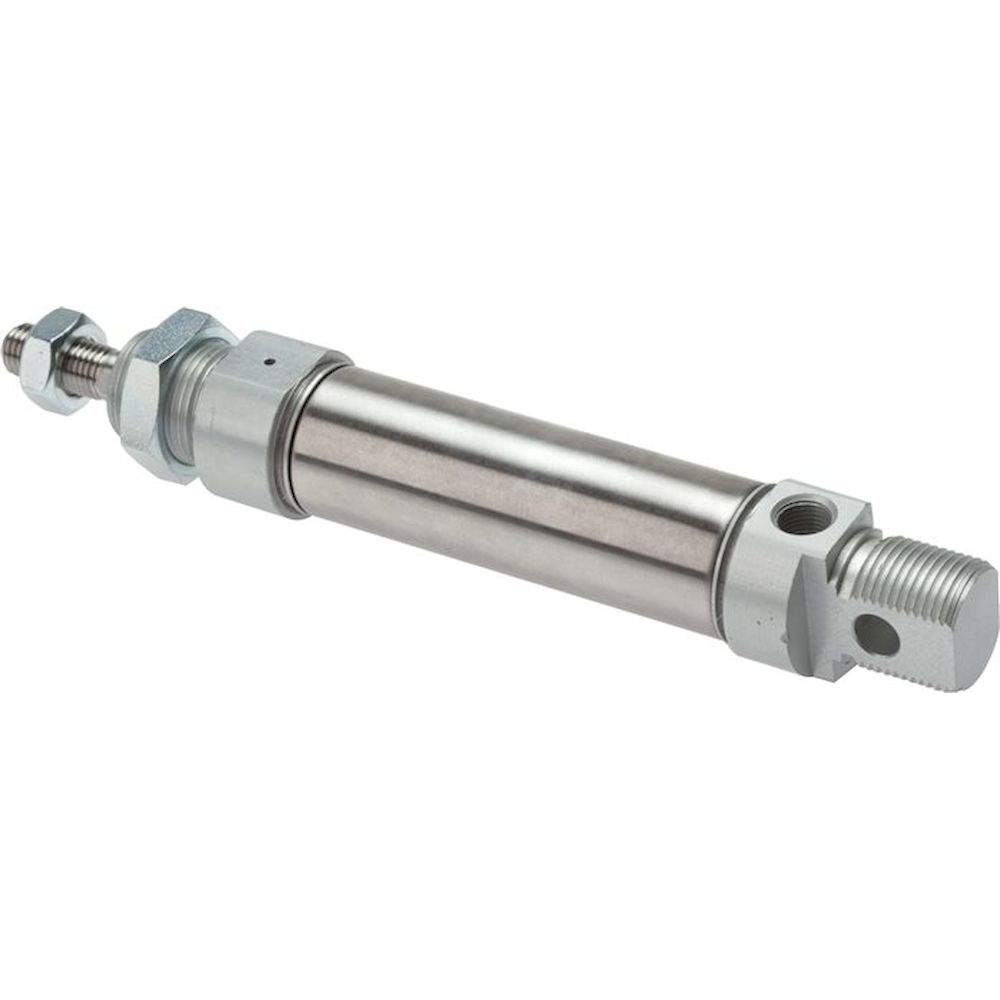

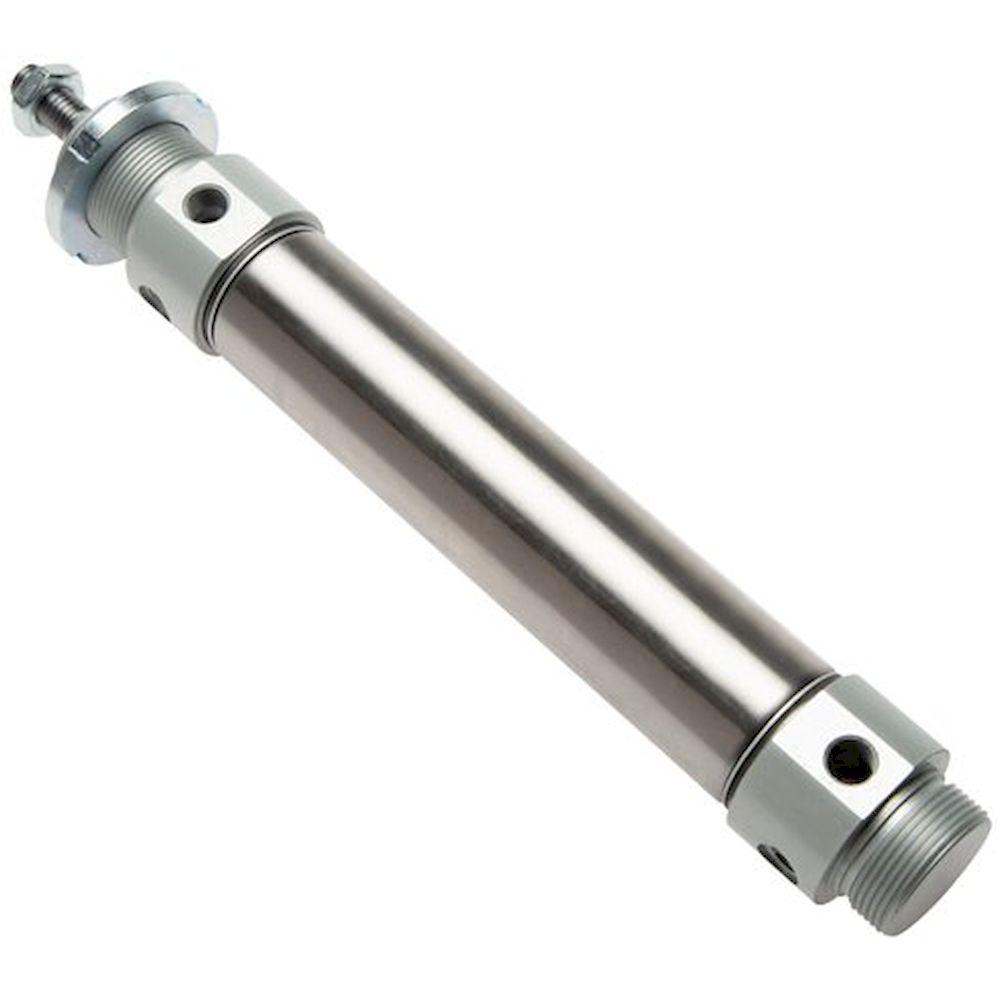

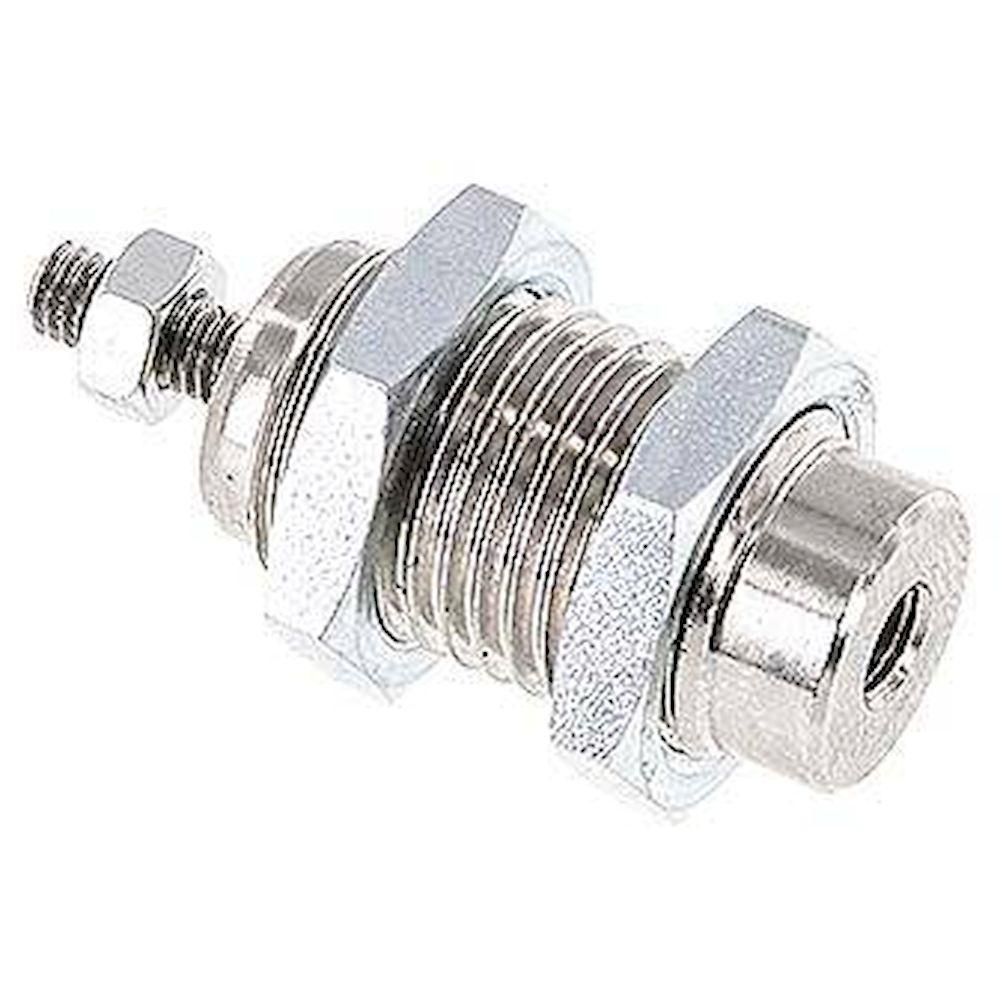

⚙ Vérins ronds ISO 6432 - alésage 8-32 mm, simple et double effet, acier zingué ou inox 1.4301

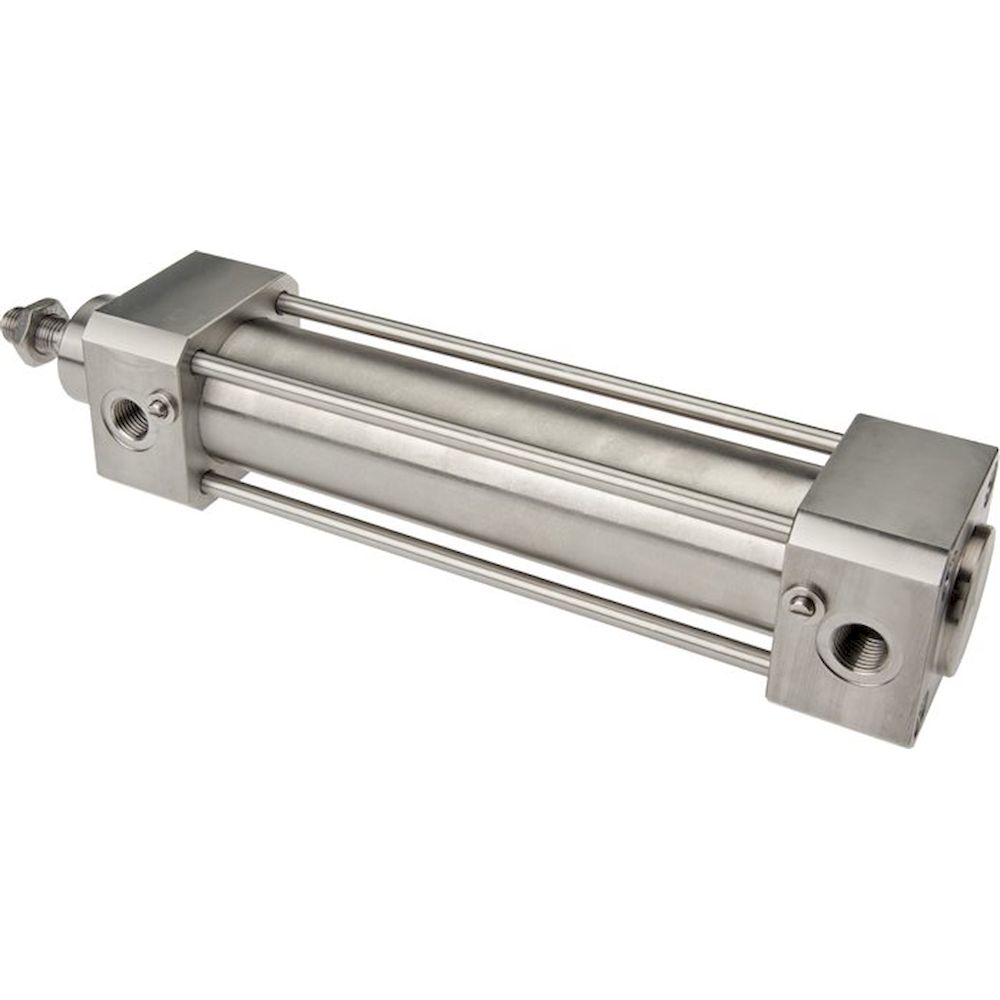

⚙ Vérins profilés ISO 15552 - alésage 32-320 mm, double effet, gamme complète de fixations et pivots

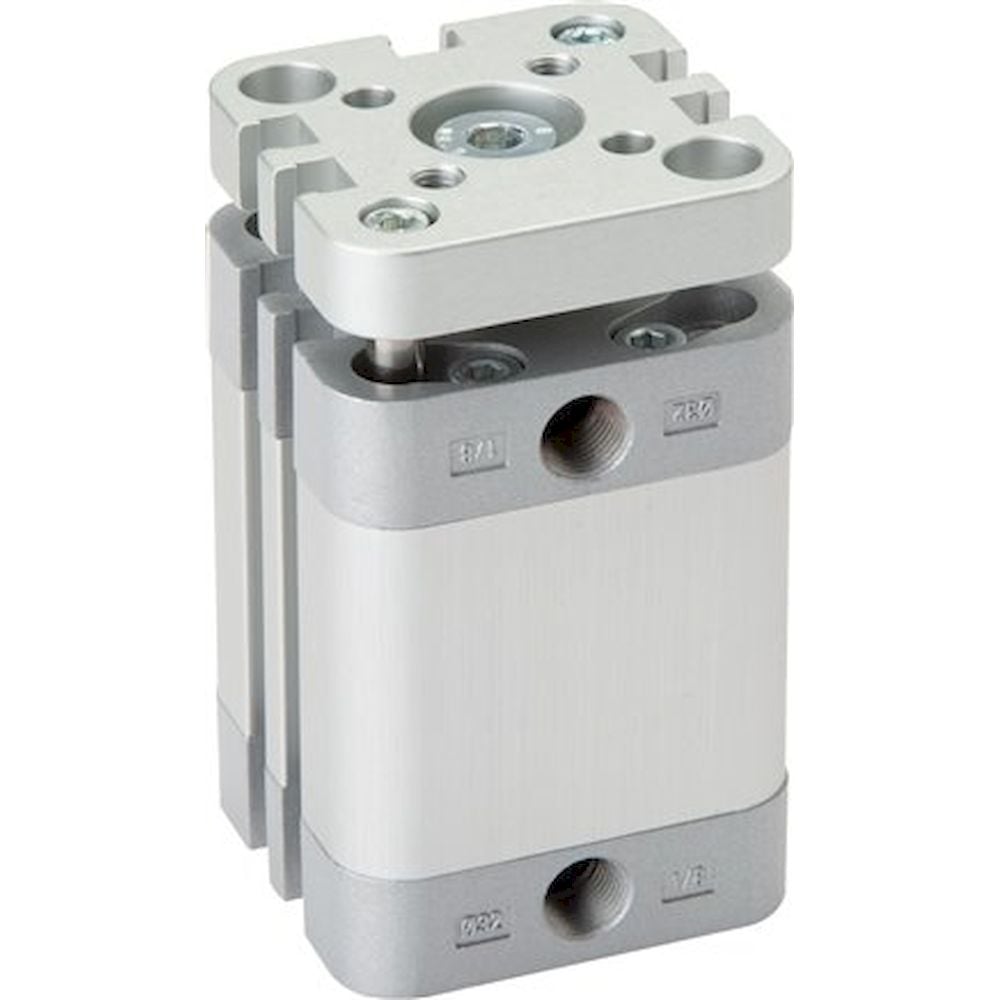

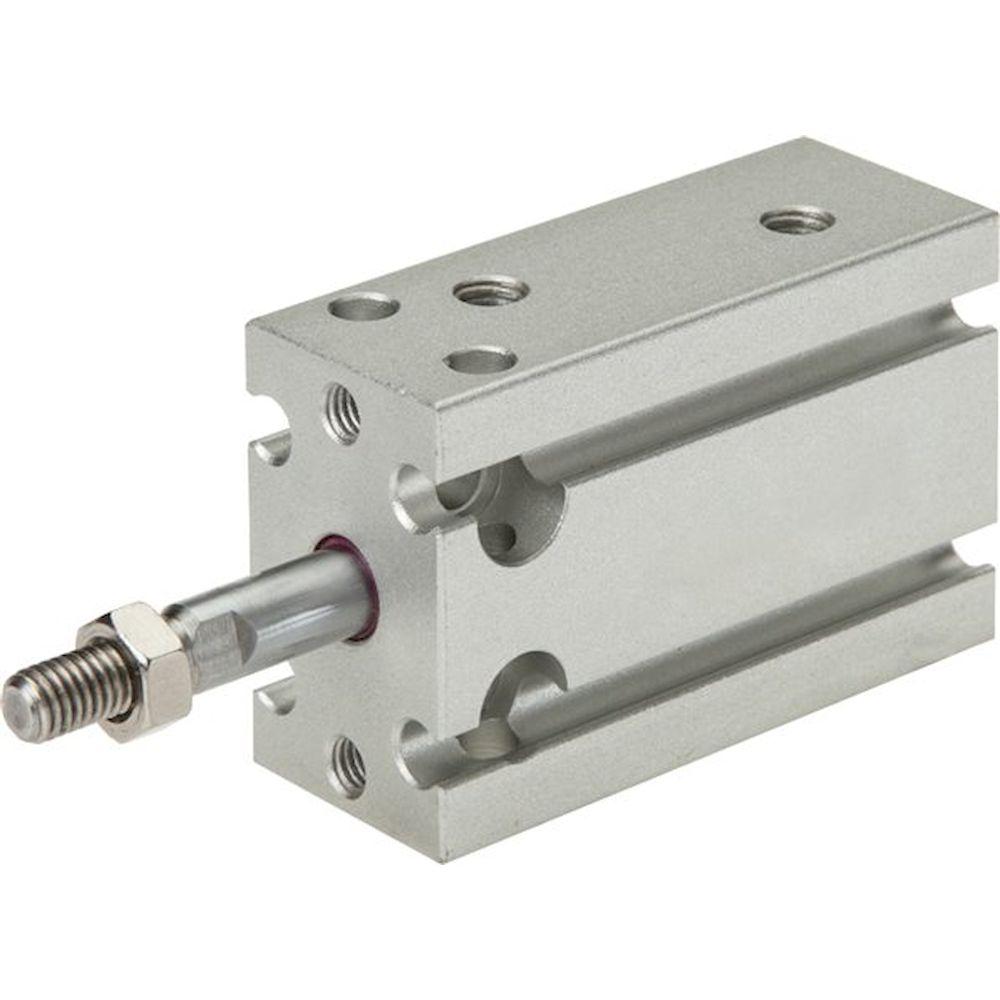

✓ Vérins compacts ISO 21287 - faible longueur, normalisé, alésage 20-100 mm pour espaces restreints

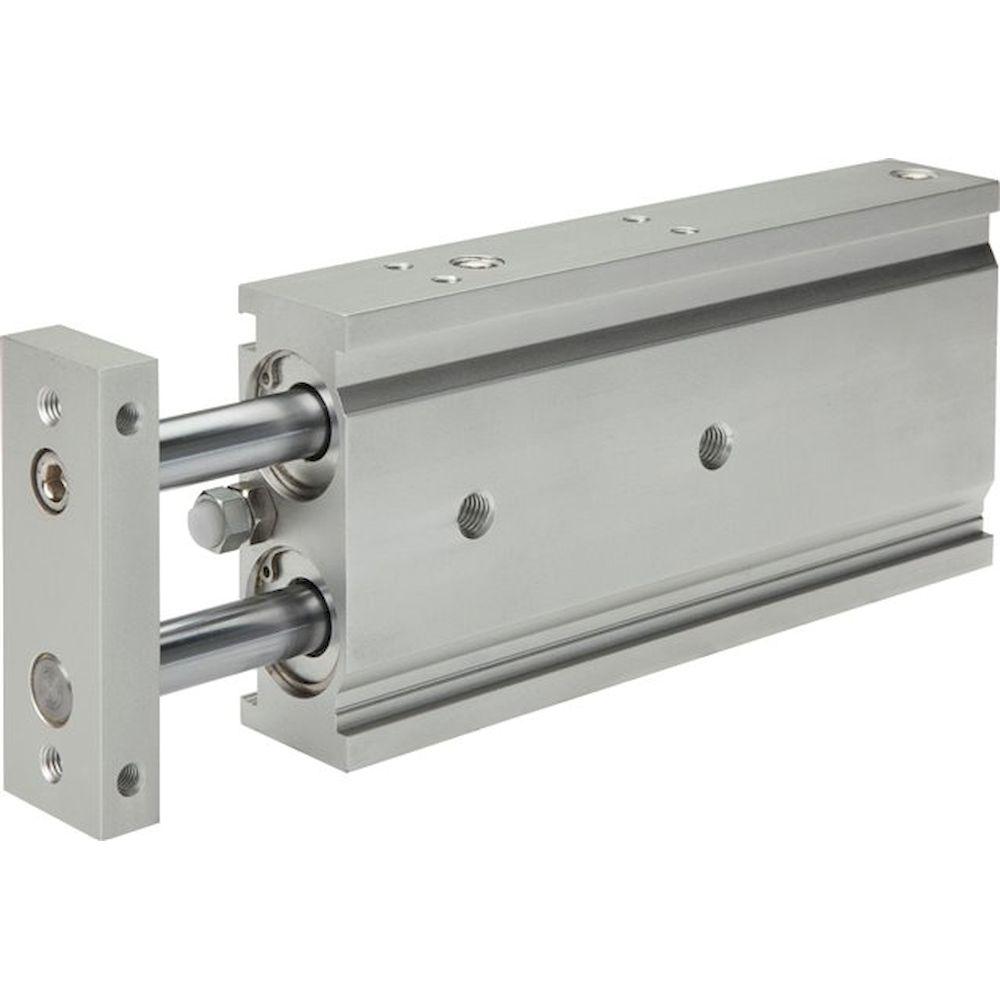

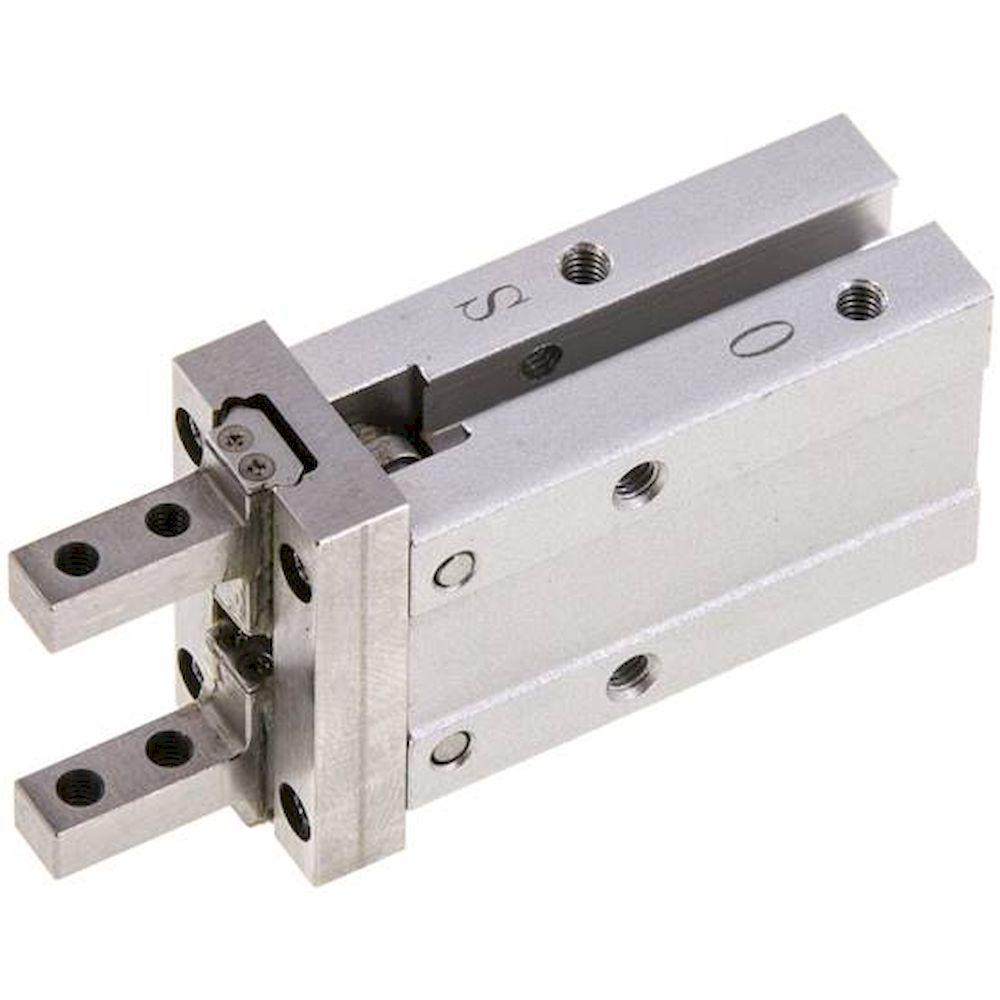

📦 Formes spéciales - vérins sans tige, vérins guidés, vérins à double piston et tables pivotantes

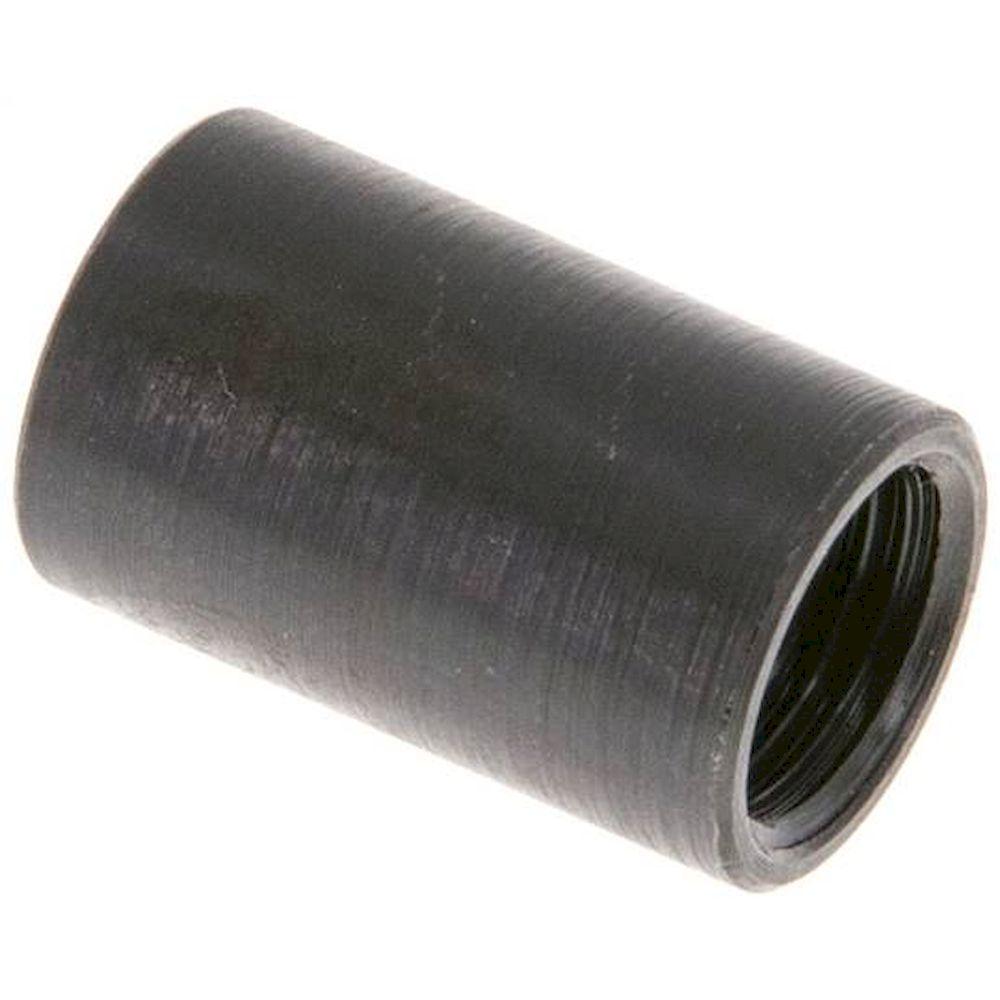

⚡ Amortisseurs industriels ACE - manchons d'arrêt M5x0,5 à M25x1,5, acier et inox

Sélection selon les exigences

Exigence	Série recommandée

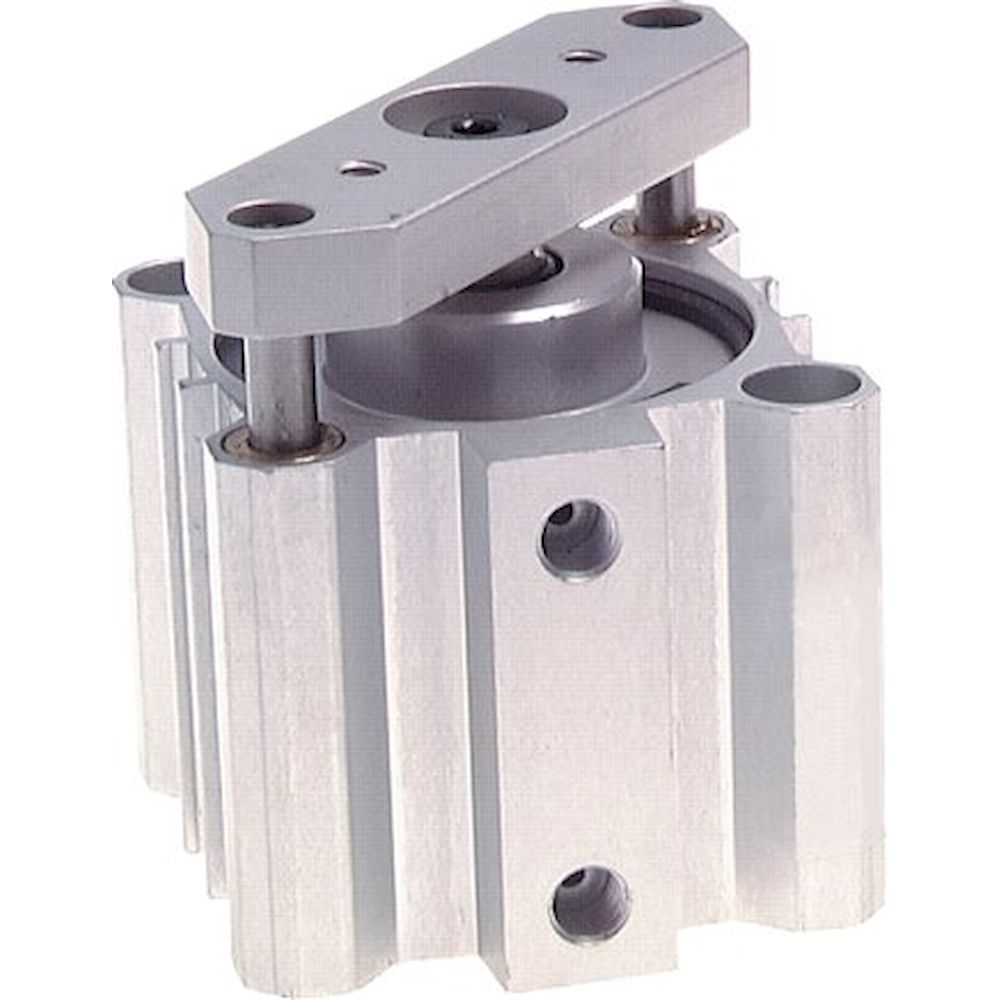

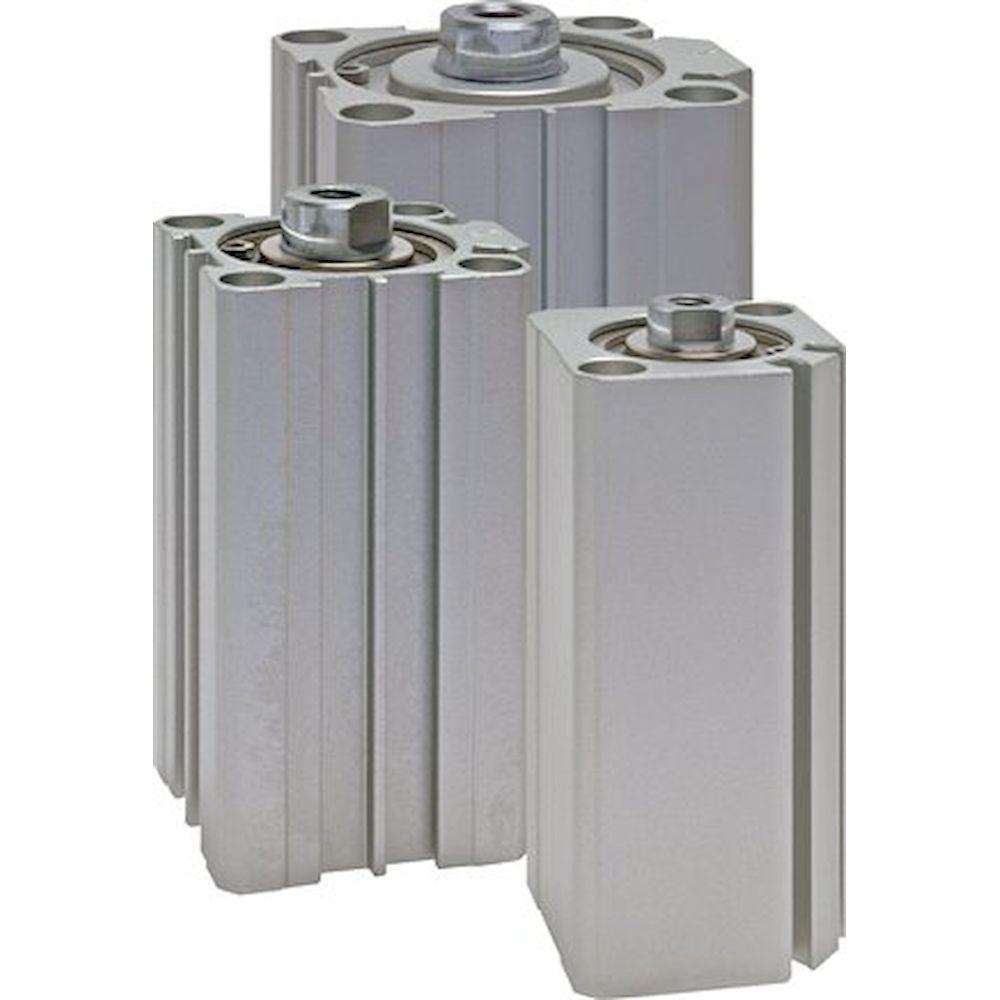

Faible encombrement, course courte	Compact LCDQ, ISO 21287, courte course ND/NE
Application standard, normalisée	Rond ISO 6432, profilé ISO 15552
Environnement corrosif	Inox ISO 6431/6432, nuance 1.4301

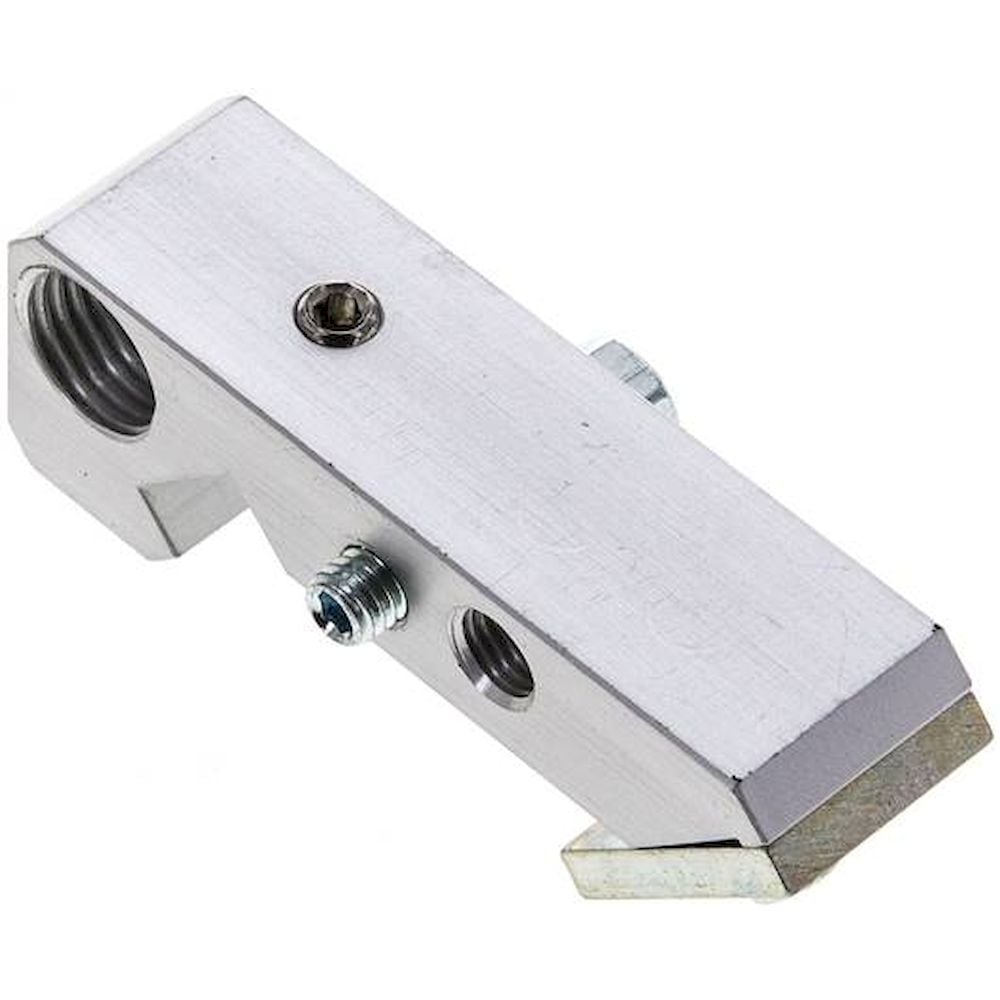

Grande course, faible longueur	Vérin sans tige LZ

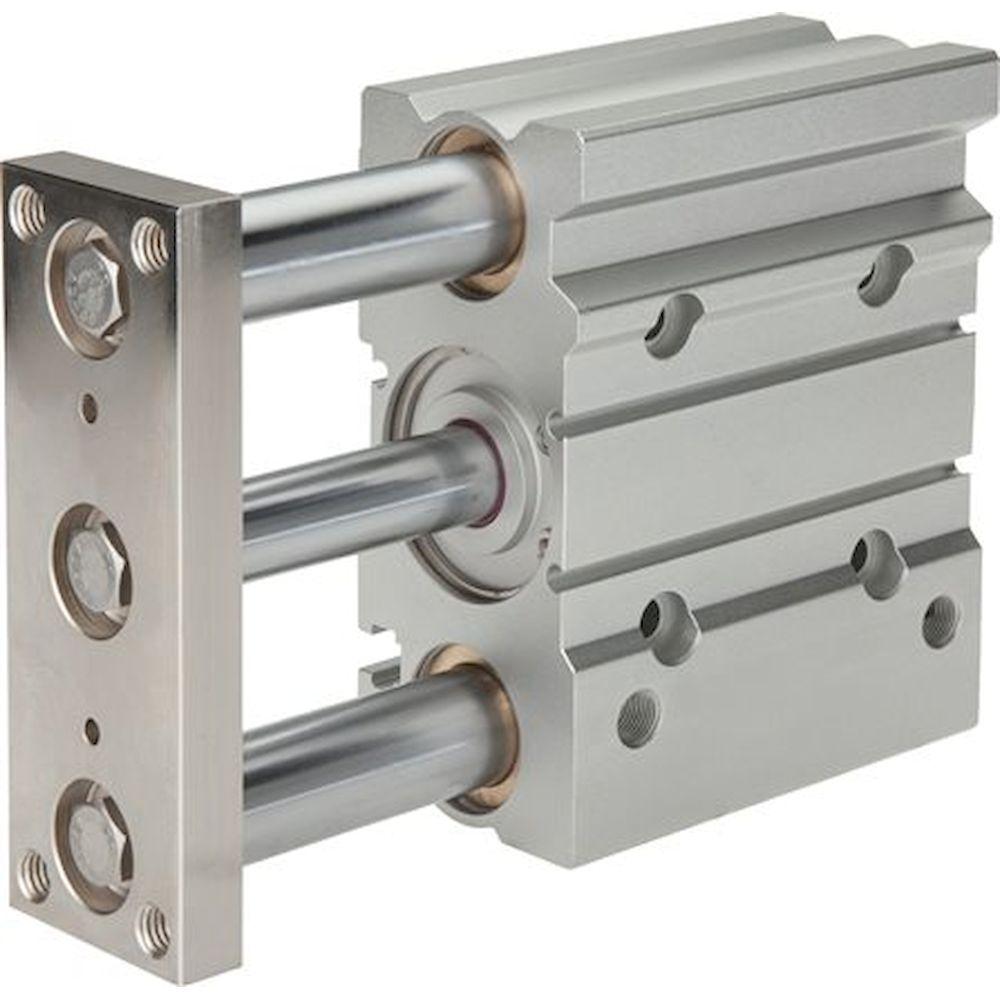

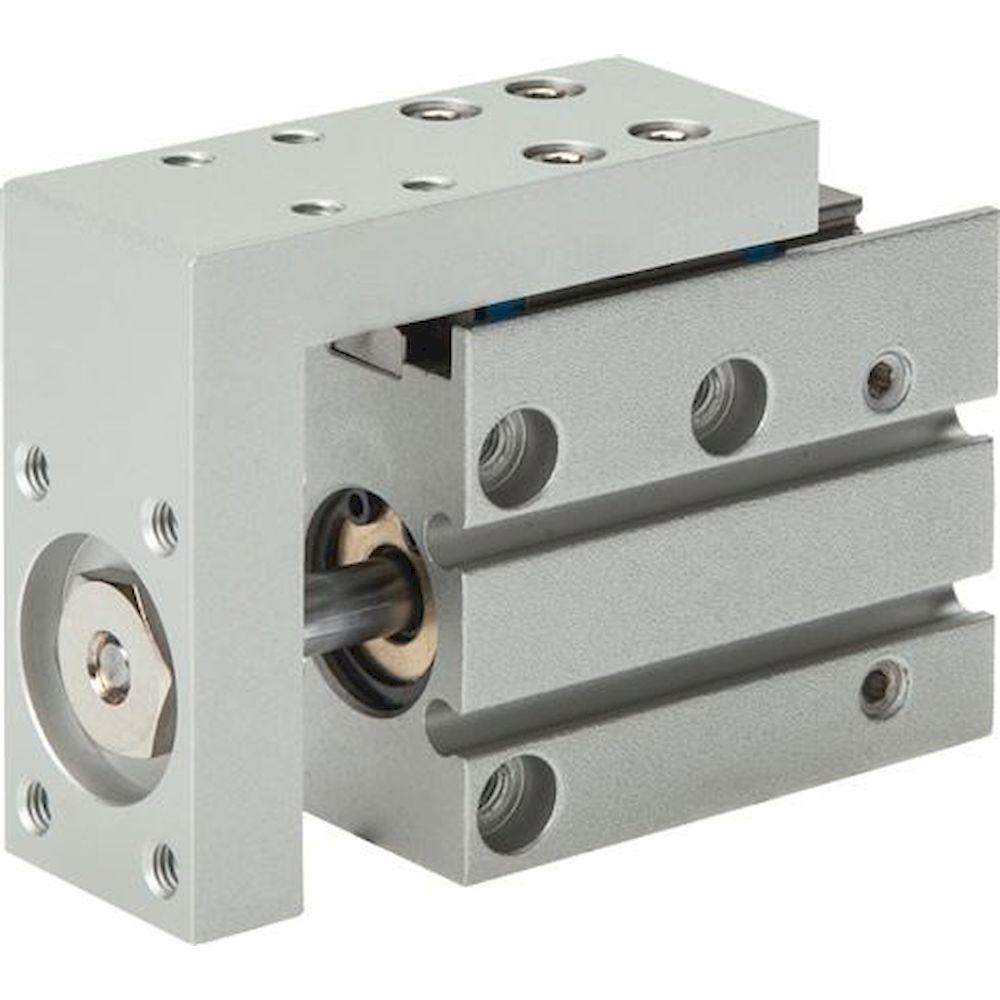

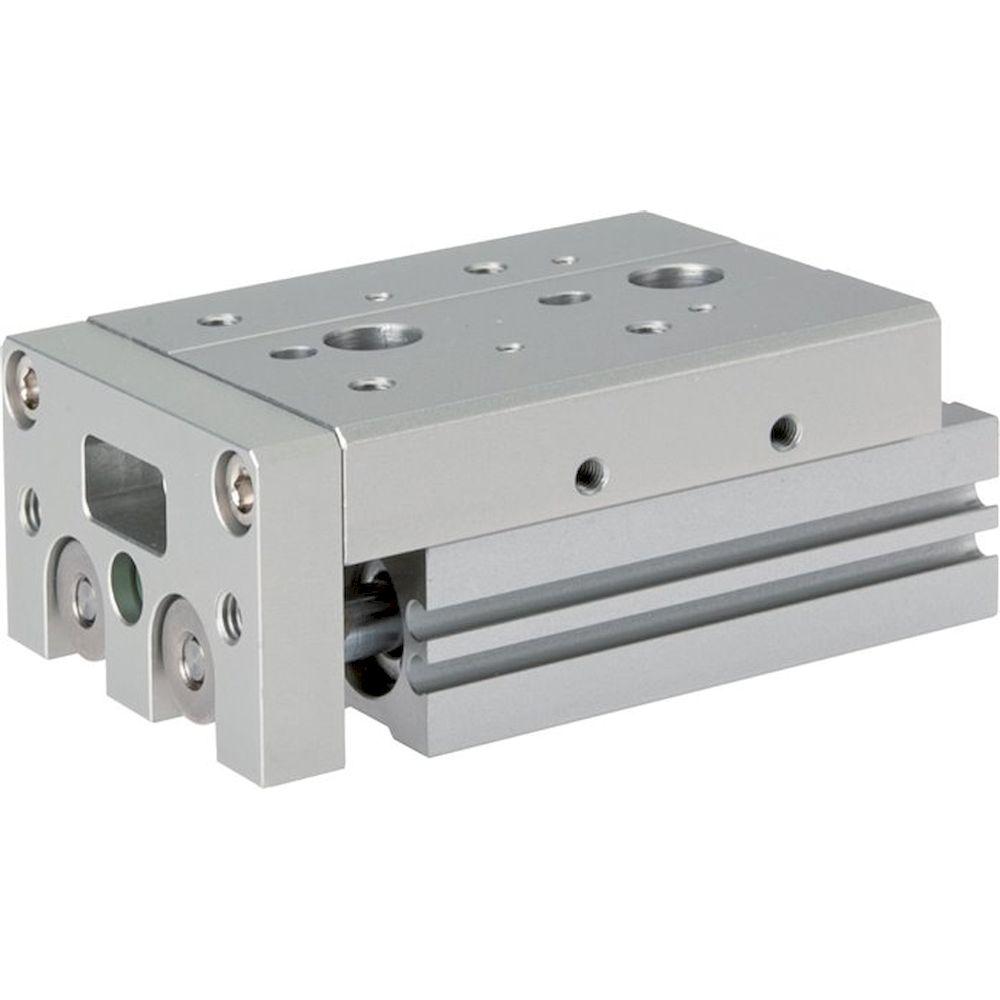

Absorption d'efforts transversaux	Vérin guidé SGM, glissières ELS/EXH

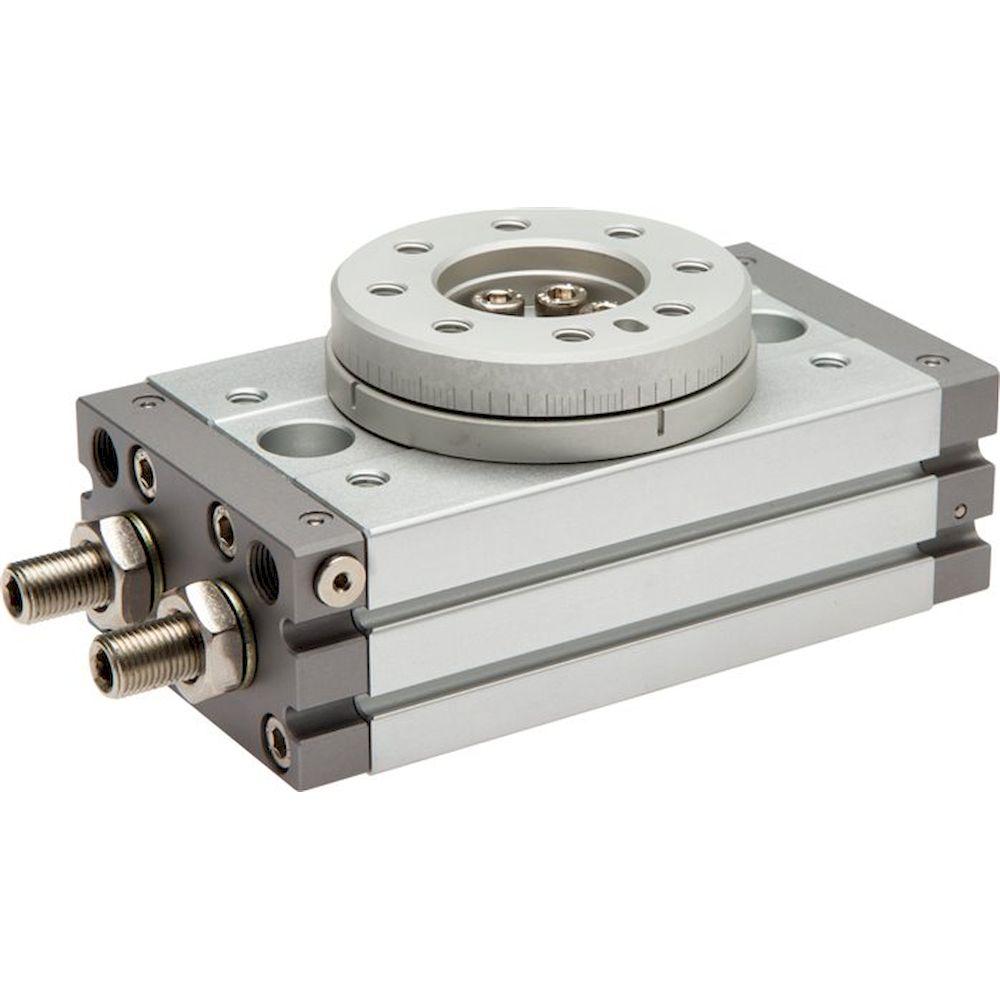

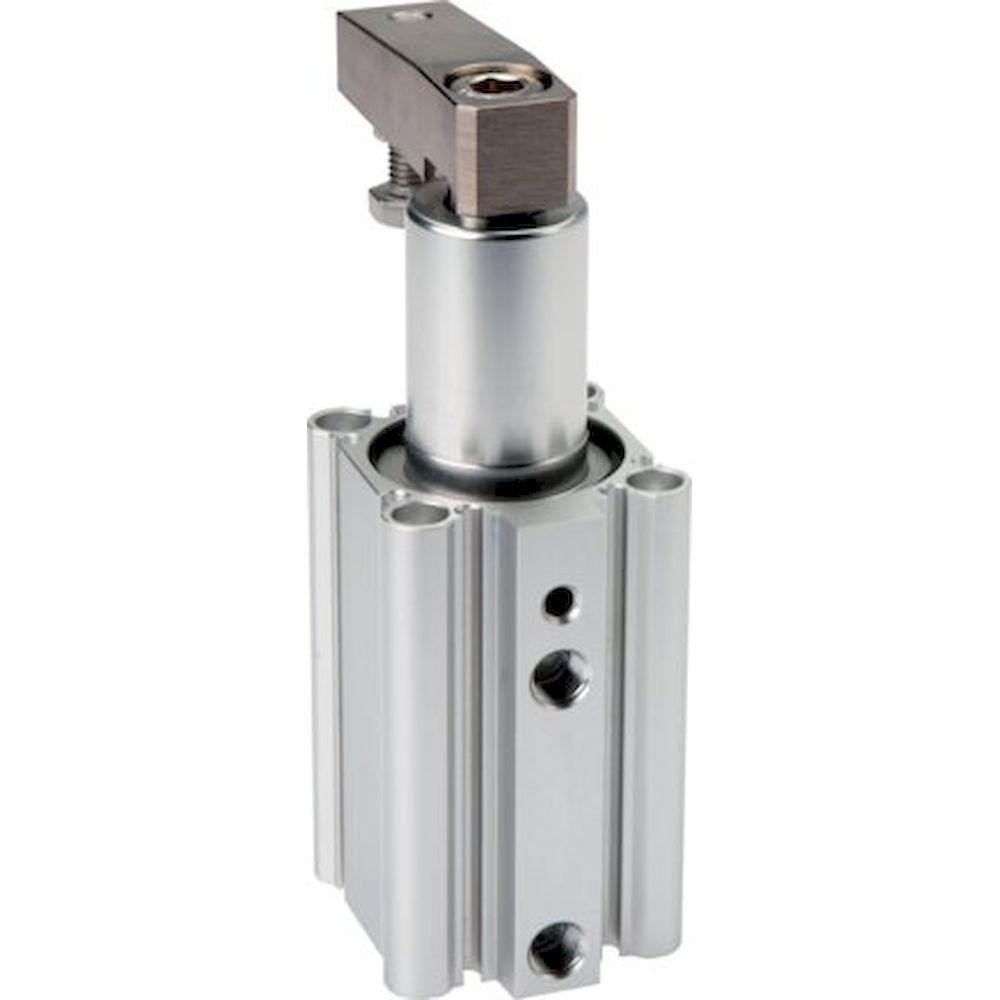

Pivotement et serrage combinés	SQK, tables pivotantes EMQ

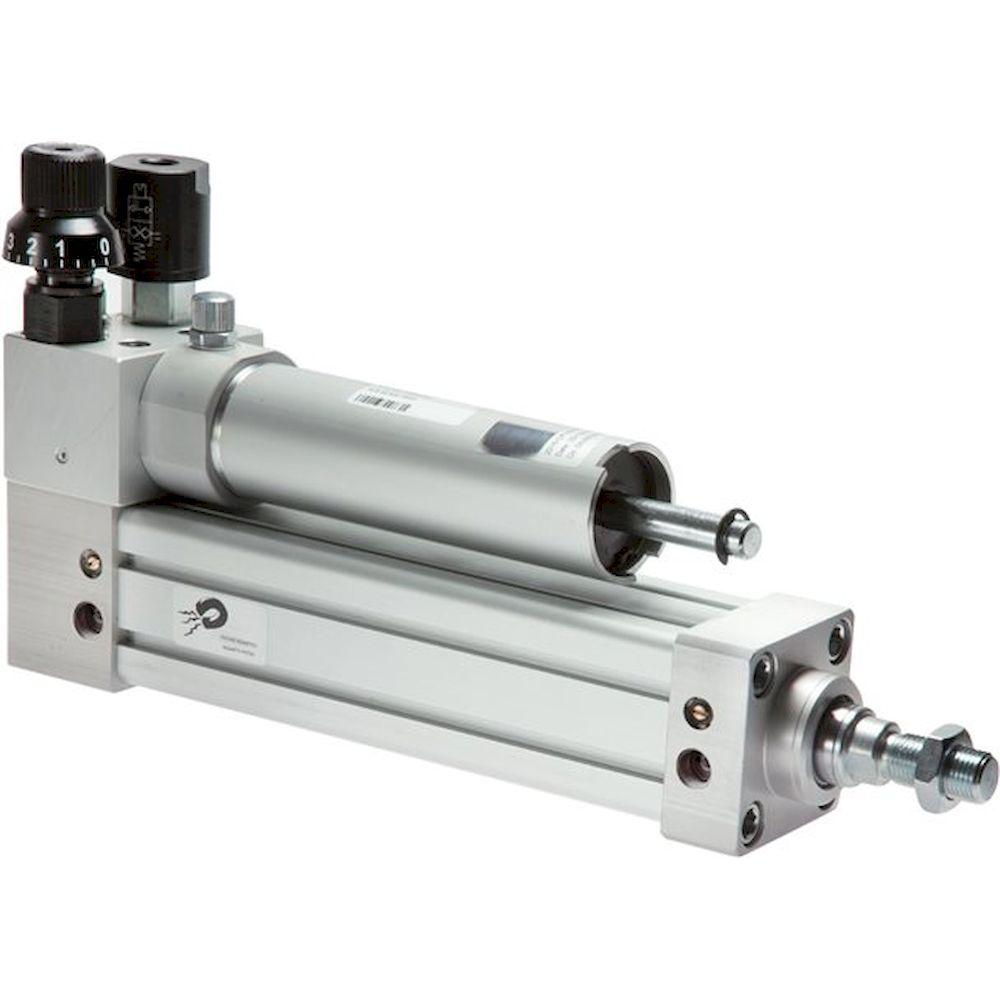

Décélération contrôlée	Amortisseurs ACE, vérin frein à huile XLB

Domaines d'application typiques

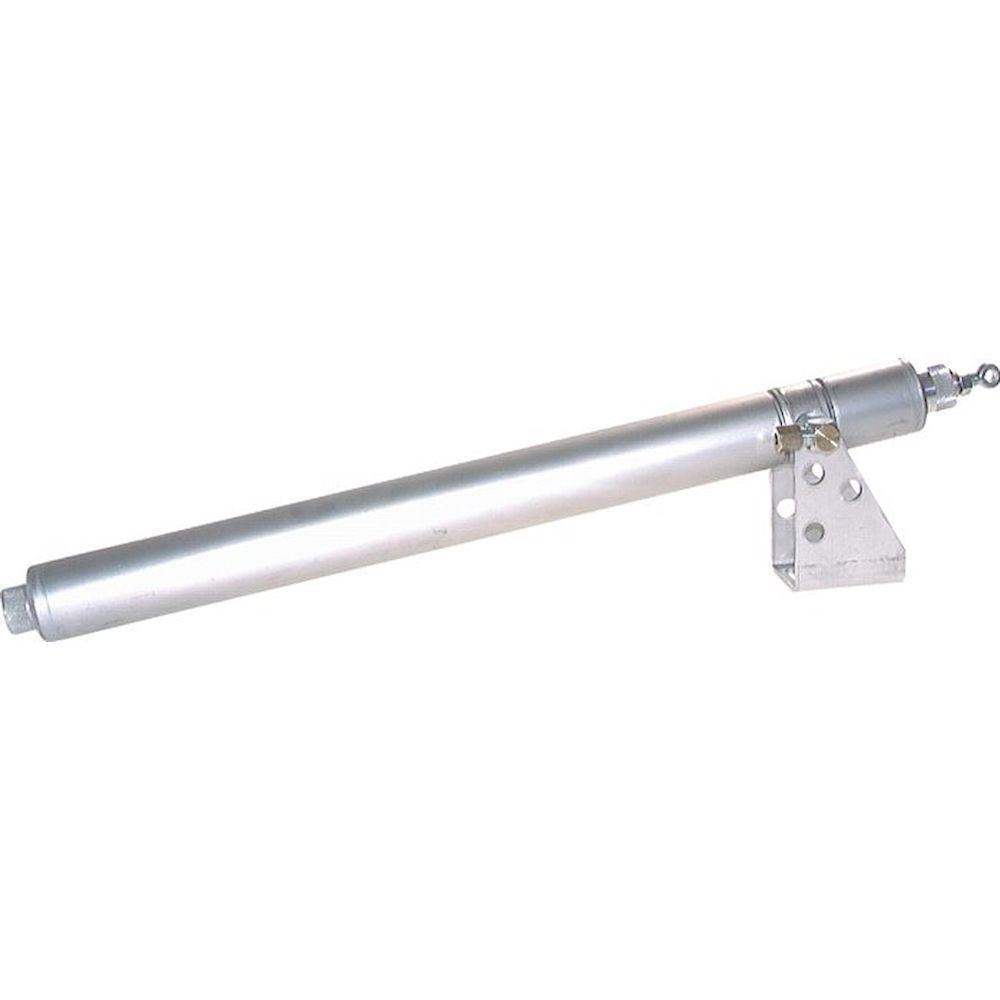

Domaines d'application typiques : Automatisation du montage et de la manutention, construction de gabarits et de dispositifs de serrage, machines d'emballage, machines d'impression, production alimentaire et pharmaceutique (vérins inox), systèmes de désenfumage (vérins RWA) et automatisation générale de machines avec exigences variables de course et de force.

Que sont les vérins pneumatiques Aventics et dans quelles industries sont-ils utilisés?

Les vérins pneumatiques Aventics sont des actionneurs linéaires haute performance conformes aux normes ISO 15552 et ISO 6432, conçus pour transformer l'énergie de l'air comprimé en mouvement mécanique linéaire dans les systèmes d'automatisation industrielle. Ces vérins sont largement utilisés dans l'industrie automobile pour les chaînes d'assemblage, l'agroalimentaire pour le conditionnement, la pétrochimie pour les applications ATEX, et la métallurgie pour les presses et systèmes de manutention. La série ITS offre des diamètres de 32 à 320 mm avec courses jusqu'à 500 mm, tandis que la série CKP-CL propose des solutions compactes pour espaces restreints avec courses étendues jusqu'à 1240 mm selon les références disponibles.

Quels sont les critères techniques essentiels pour sélectionner un vérin Aventics?

La sélection d'un vérin Aventics repose sur quatre critères fondamentaux incluant le diamètre d'alésage qui détermine la force développée avec des options de 32 mm à 320 mm pour la série ITS, la course nécessaire disponible de 200 à 1240 mm selon les références comme le R480163995 avec course 1240 mm, la pression de service nominale de 10 bar avec pics admissibles jusqu'à 12 bar, et le type de fixation adapté au montage. Les modèles à tirant comme le R480627509 conviennent aux applications lourdes nécessitant rigidité maximale, tandis les vérins à fente série CKP-CL optimisent l'encombrement pour l'intégration machine avec guidage de précision. Le choix du matériau d'étanchéité NBR ou FKM dépend de la compatibilité avec les fluides présents dans l'installation.

Quelles normes et certifications s'appliquent aux vérins pneumatiques Aventics?

Les vérins Aventics respectent les normes européennes EN ISO 15552 pour les vérins à tirant diamètre 32 à 320 mm comme la série ITS, EN ISO 6432 pour les mini-vérins diamètre 8 à 25 mm, et la directive machines 2006/42/CE avec marquage CE obligatoire pour mise sur le marché européen. Les applications en atmosphères explosibles nécessitent la certification ATEX II 2G Ex h IIC T6 Gb pour les zones 1, conforme à la norme EN 60079-0 avec température de surface limitée. La directive CEM 2014/30/UE assure la compatibilité électromagnétique, tandis que la norme NF E49-003 définit les raccordements pneumatiques pour le marché français. Les joints et matériaux sont certifiés selon EN 549 pour contact alimentaire si requis dans les applications agroalimentaires.

Quelle est la différence entre les vérins Aventics série ITS et CKP-CL?

La série ITS Aventics propose des vérins à tirant conformes ISO 15552 avec diamètres 32 à 320 mm et courses 200 à 500 mm comme les références R480627509 et R480627761, optimisés pour applications industrielles lourdes nécessitant forces élevées jusqu'à 15000 N à 6 bar. La série CKP-CL offre des vérins à fente compacts diamètres 25 à 32 mm avec courses étendues jusqu'à 1240 mm selon le modèle R480163995, conçus pour intégration dans espaces restreints avec guidage de précision et positionnement flexible. Les ITS utilisent un système de fixation par tirants traversants pour rigidité maximale sous contraintes latérales, tandis les CKP-CL emploient un profilé rainuré permettant positionnement variable des accessoires de détection magnétique et éléments de fixation selon besoins application.

Quelles sont les exigences d'installation et de raccordement des vérins Aventics?

L'installation des vérins Aventics nécessite un raccordement pneumatique G1/8 ou G1/4 selon ISO 228-1 avec pression d'alimentation 6 à 10 bar, air comprimé filtré classe 7.4.4 selon ISO 8573-1 et lubrification optionnelle pour optimiser la durée de vie. Le montage s'effectue sur profilés aluminium 40x40 mm ou fixation directe par brides normalisées, avec alignement contrôlé pour éviter contraintes latérales excédant 2% de la charge nominale appliquée sur la tige. Les détecteurs de position magnétiques Reed se positionnent sur rainure T standardisée avec connecteurs M8x1 étanches IP65 pour signalisation fin de course. La purge d'air doit être assurée en points hauts de l'installation, et les flexibles pneumatiques PUN-H diamètre 4 à 12 mm respectent rayon de courbure minimal 25 mm pour éviter restrictions de débit.

Quelles sont les caractéristiques de sécurité et plages d'utilisation des vérins Aventics?

Les vérins Aventics offrent une protection IP54 standard contre poussières et projections d'eau, extensible IP65 avec joints spéciaux pour environnements sévères nécessitant étanchéité renforcée. La plage de température de fonctionnement s'étend de -20°C à +80°C avec joints NBR standard, étendue de -40°C à +150°C avec joints FKM pour applications haute température dans l'industrie chimique ou métallurgique. La pression maximale admissible atteint 12 bar en pointe avec sécurité intégrée par soupapes de surpression, et coefficient de sécurité 4:1 sur résistance mécanique des composants structurels. Les versions ATEX disponibles permettent utilisation en zones 1 et 2 avec température de surface limitée T6 soit 85°C maximum, certifiées selon directive 2014/34/UE pour atmosphères explosibles.

Quel est le programme de maintenance recommandé pour les vérins Aventics?

La maintenance préventive des vérins Aventics comprend une inspection visuelle mensuelle des fixations et détection de fuites avec savon liquide, contrôle semestriel de l'étanchéité avec test de pression à 1,5 fois la pression nominale soit 15 bar pour validation, et remplacement annuel des joints toriques selon kit de maintenance spécifique à chaque série ITS ou CKP-CL. La durée de vie nominale atteint 10 millions de cycles à charge nominale et pression 6 bar en fonctionnement continu, avec révision complète recommandée après 5 millions de cycles incluant changement des joints d'étanchéité et graissage des guidages linéaires. L'inspection obligatoire annuelle selon directive machines contrôle l'usure des bagues de guidage avec jeu radial maximal 0,05 mm, et la planéité des surfaces de fixation avec tolérance IT7 pour maintenir précision de positionnement.
