LE 100/160 HG. Führungseinheit für ISO15552-100mm, Hub 160mm

Fluidics equipment
70 149,00 €
Excl. 19% VAT , excl. Shipping Cost
Article
FL-LE-100/160-HG

Fabricant Nr.
LE 100/160 HG
Élément de guidage pour %ISO15552-Ø 100mm, course 160mm
Ajouter à ma liste d’envie Ajouter au comparateur

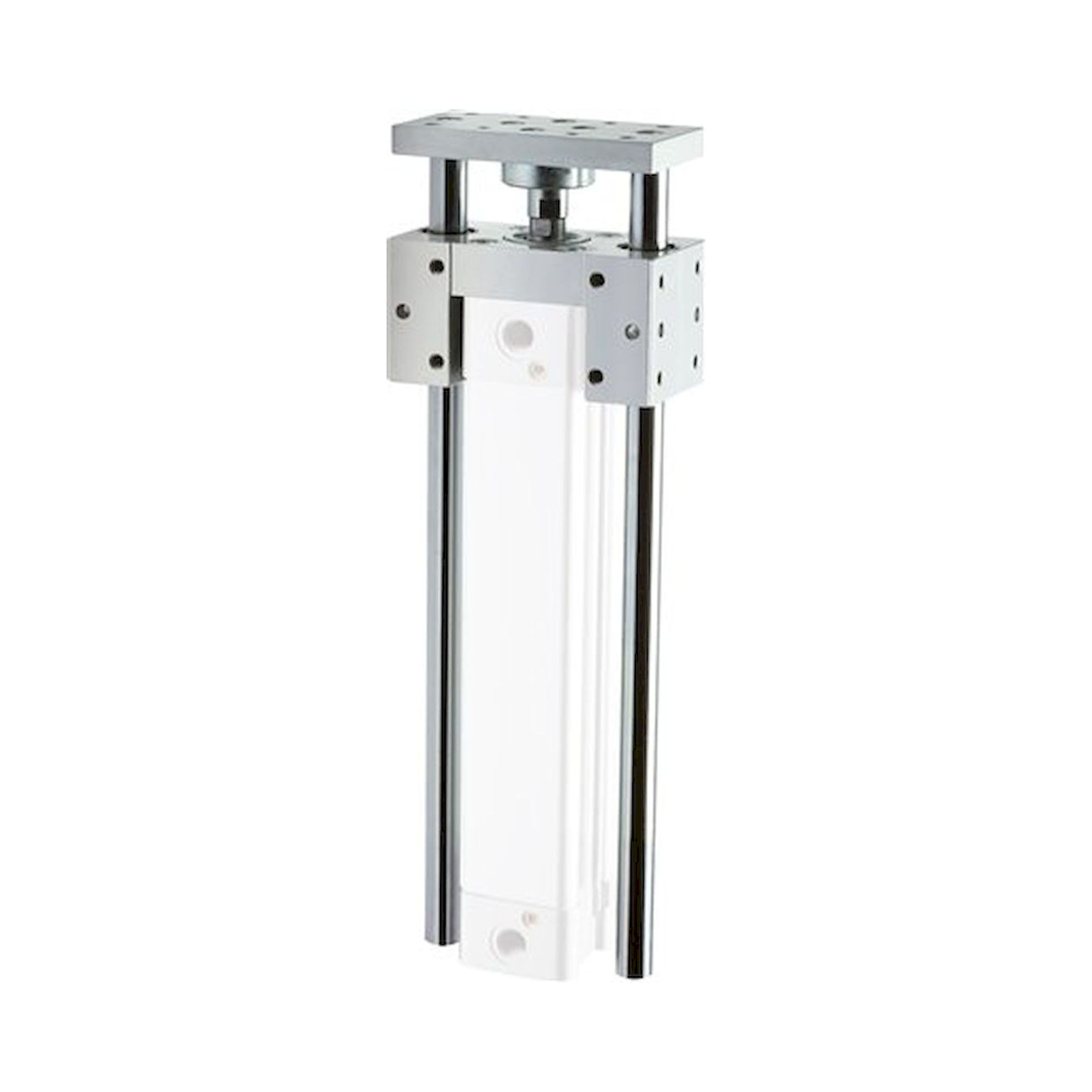

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Fonction:
Les modules de guidage sont utilisés pour empêcher la torsion et pour l’absorption des forces latérales sur les vérins normalisés.

Matériaux:
Corps: Aluminium anodisé, tiges de guidage: Acier chromé dur, racloir: NBR, Paliers: Acier ou bronze fritté

Plage de température:
-30 à +100 °C

exécution H avec
guidage coulissant
pour diamètre de piston [mm] 100
Course [mm] 160
MA / MB* [Nm] 80 / 72
A [mm] 213
B [mm] 130
C [mm] 130,5
CH [mm] 26
D [mm] 55
E [mm] 30,0
F [mm] 206
G [mm] 120
H [mm] 20
I [mm] 25
L1 [mm] 290
L2 [mm] 23
L3 [mm] 128
L4 [mm] 218
N [mm] 11,0
O [mm] 20
P [mm] 18
Q [mm] 11,0
S M 10
T [mm] 150
U [mm] 150
V [mm] 89,0
Z [mm] 173
Plus d’information
Fabricant Nr. LE 100/160 HG
Fabricant Fluidics equipment
EAN 4050571462956
Poids 1.000000
Numéro de tarif douanier 84123100
Authenticité de l'article Produit original
Estado del artículo Nuevo
