LE 50/320 CG. Führungseinheit für ISO15552-50mm, Hub 320mm

Fluidics equipment
27 238,00 €
Excl. 19% VAT , excl. Shipping Cost
Article
FL-LE-50/320-CG

Fabricant Nr.
LE 50/320 CG
Élément de guidage pour %ISO15552-Ø 50mm, course 320mm
Ajouter à ma liste d’envie Ajouter au comparateur

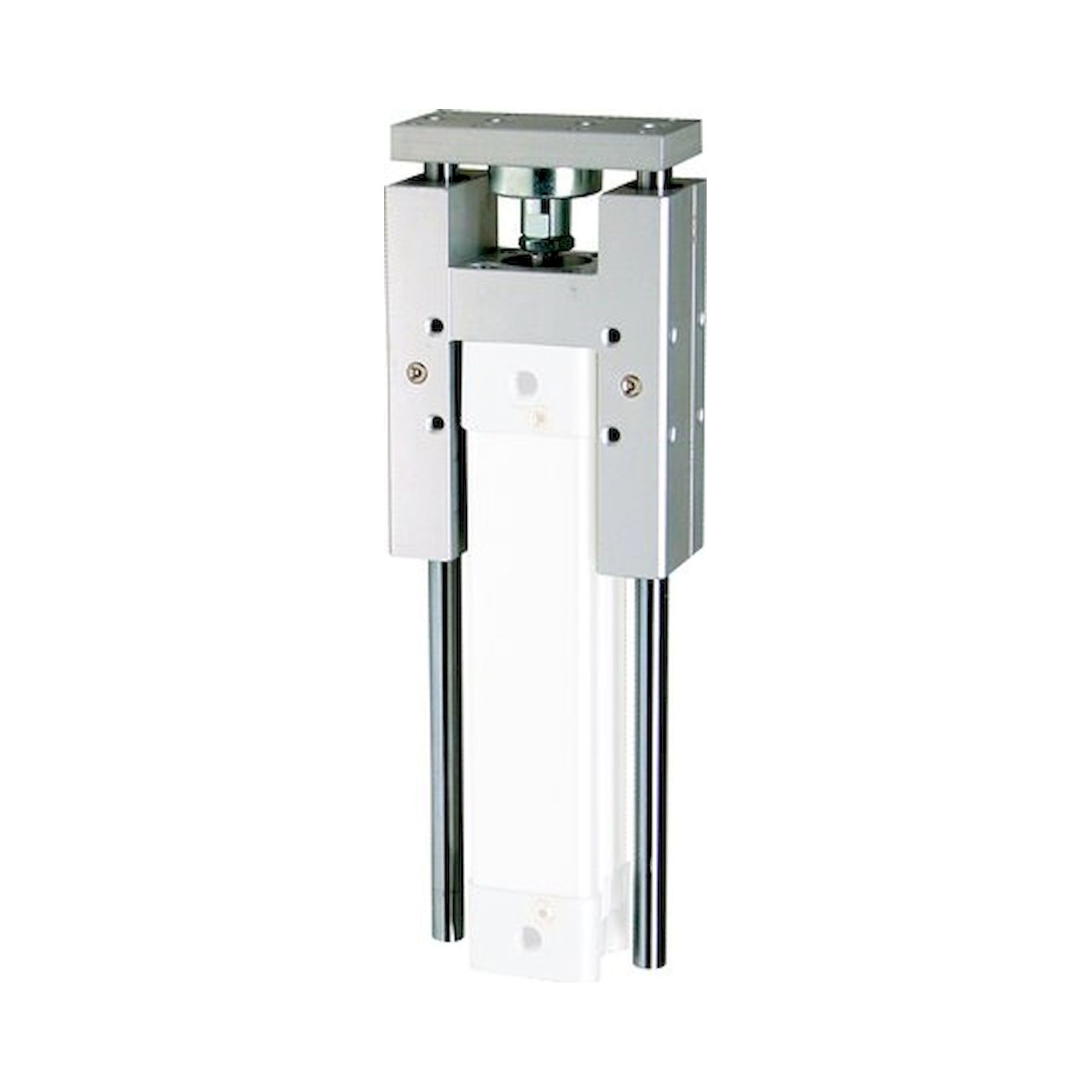

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Fonction:
Les modules de guidage sont utilisés pour empêcher la torsion et pour l’absorption des forces latérales sur les vérins normalisés.

Matériaux:
Corps: Aluminium anodisé, tiges de guidage: Acier chromé dur, racloir: NBR, Paliers: Acier ou bronze fritté

Plage de température:
-30 à +100 °C

exécution C avec
guidage coulissant
pour diamètre de piston [mm] 50
Course [mm] 320
MA / MB* [Nm] 21 / 19
A [mm] 137
B [mm] 70
C [mm] 70,2
CH [mm] 20
D1 [mm] 25
E1 [mm] 18,80
E2 [mm] 56,5
E3 [mm] 18,80
F [mm] 134
G [mm] 65
H [mm] 15
I [mm] 20
L6 [mm] 143
L7 [mm] 64
L8 [mm] 59
N [mm] 9,0
O [mm] 16
P [mm] 15
Q [mm] 8,5
S M 8
T [mm] 100
U [mm] 85
V [mm] 46,5
Z [mm] 104
Plus d’information
Fabricant Nr. LE 50/320 CG
Fabricant Fluidics equipment
EAN 4050571465391
Poids 38.000000
Numéro de tarif douanier 84123100
Authenticité de l'article Produit original
Estado del artículo Nuevo
