NDM 100/10. Kurzhubzylinder, doppeltwirkend, Kolben 100mm, Hub 10mm

Name: NDM 100/10. Kurzhubzylinder, doppeltwirkend, Kolben 100mm, Hub 10mm
Brand: Fluidics equipment
SKU: FL-NDM-100/10
Price: 19569 EUR
Availability: InStock

19 569,00 €

Excl. 19% VAT , excl. Shipping Cost

Article

FL-NDM-100/10

Fabricant Nr.

NDM 100/10

vérin à course réduite, à double action, piston 100, course 10 mm

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

Fréquemment achetés ensemble

Cet article: NDM 100/10. Kurzhubzylinder, doppeltwirkend, Kolben 100mm, Hub 10mm
19 569,00 €
Excl. 19% VAT , excl. Shipping Cost
ND 40/100. Kurzhubzylinder, doppeltwirkend, Kolben 40mm, Hub 100mm
7 869,00 €
Excl. 19% VAT , excl. Shipping Cost

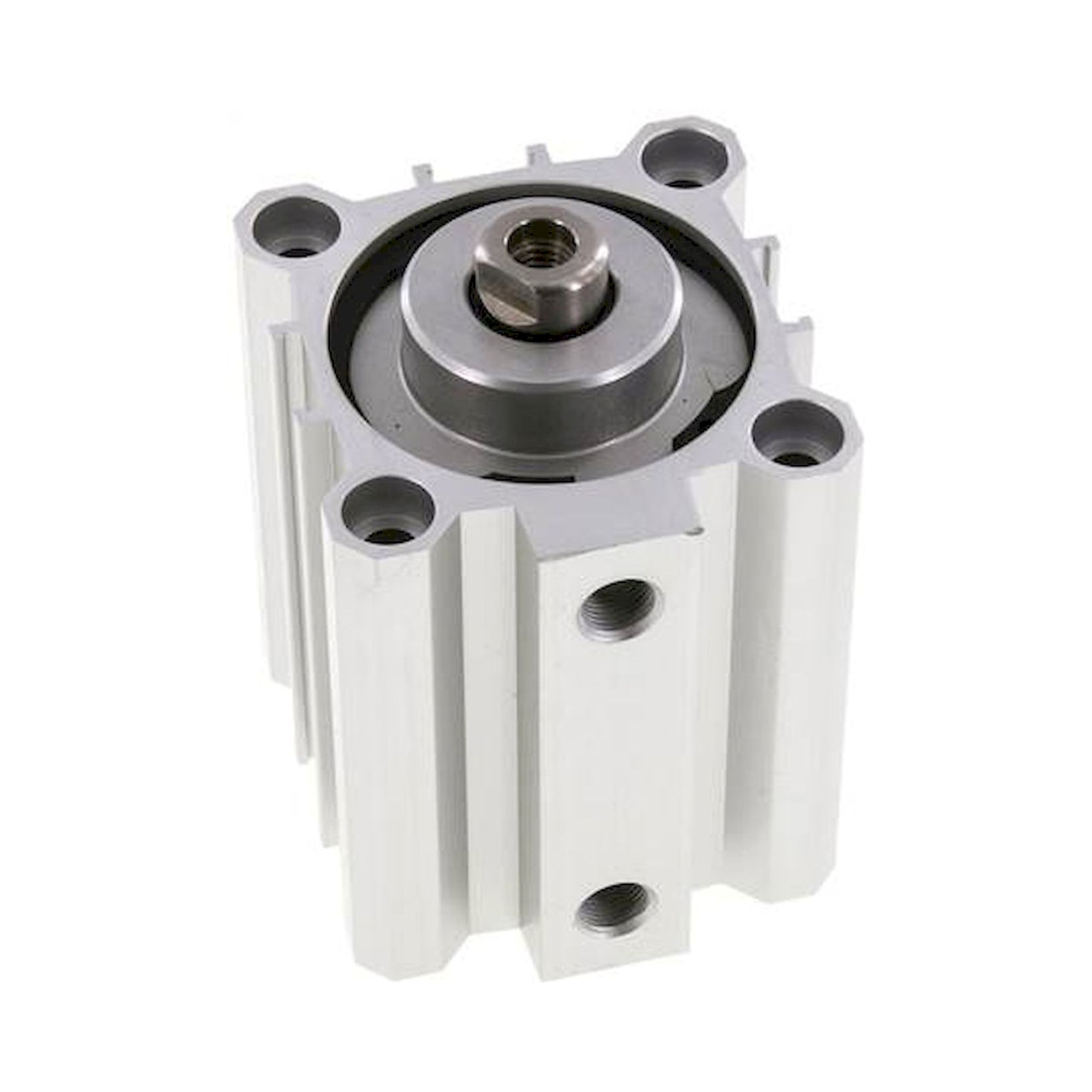

NDM 50/40. Kurzhubzylinder, doppeltwirkend, Kolben 50mm, Hub 40mm
9 204,00 €
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Matériaux:
Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Type de commutateur de vérin:
G

Diamètre de piston [mm]	100
Course [mm]	10
exécution	avec piston magnétique
C1 (filetage de tige de piston)	M 12
P (raccordement d’air comprimé)	G 1/4"
Jeux de réparation	ND 100 REP
A [mm]	131,0
B [mm]	124
D [mm]	25
E [mm]	56,0
F [mm]	11,0
G [mm]	17,2
H [mm]	69,0
I [mm]	103
J [mm]	16,0
K [mm]	103,0
L [mm]	56,0
N [mm]	94,0
Q [mm]	11,0
S [mm]	124,0
T [mm]	20
U [mm]	10,5
V [mm]	22
W [mm]	10,0
X [mm]	80
Y [mm]	30
Z [mm]	50
AA [mm]	20,5
AB [mm]	14

Information

Plus d’information
Fabricant Nr.	NDM 100/10
Fabricant	Fluidics equipment
EAN	4050571523688
Poids	2.000000
Numéro de tarif douanier	84799070
Authenticité de l'article	Produit original
Estado del artículo	Nuevo
