Les systèmes de transfert Bosch Rexroth sont des solutions modulaires de convoyage automatisé conçues pour optimiser le flux de matériaux dans les lignes de production modernes. Ces systèmes intègrent des unités de levage-rotation comme les HD 2/H SIZE1 à SIZE3, des profils de tronçon SP 2/R-100 de 16x6070mm et des courbes KU pour créer des parcours de transport flexibles. Ils trouvent leur application principale dans l'industrie automobile, l'électronique, l'agroalimentaire et l'assemblage mécanique où la précision du positionnement et la cadence élevée sont critiques pour la productivité industrielle moderne.

La sélection des composants Bosch Rexroth repose sur la charge utile, les dimensions de profil et les angles de rotation requis par l'application. Les unités de levage-rotation HD2 supportent des charges jusqu'à 160kg avec des courses de levage LT160 et des rotations de 90° ou 180° selon le modèle HD2 B160*LT160. Les profils de tronçon sont disponibles en sections 12x6070mm pour ST 2/R-H ou 16x6070mm pour SP 2/R-100 selon la rigidité nécessaire. Les unités de transport transversal HQ 5/XH et EQ 2/TR 90 permettent le transfert perpendiculaire avec des vitesses jusqu'à 90m/min pour optimiser les cycles de production.

Les systèmes de transfert Bosch Rexroth respectent les directives européennes CE pour la sécurité des machines selon EN ISO 12100 et EN ISO 13849 pour les systèmes de commande liés à la sécurité. La conformité aux normes NF EN 415 pour les machines d'emballage et EN 1088 pour les dispositifs de verrouillage est assurée sur les composants motorisés. Les versions antistatiques ESD respectent la norme EN 61340-5-1 pour la protection contre les décharges électrostatiques dans les environnements sensibles à l'électricité statique. La certification ATEX peut être requise selon la zone d'installation et le type de matériaux transportés dans l'environnement de production.

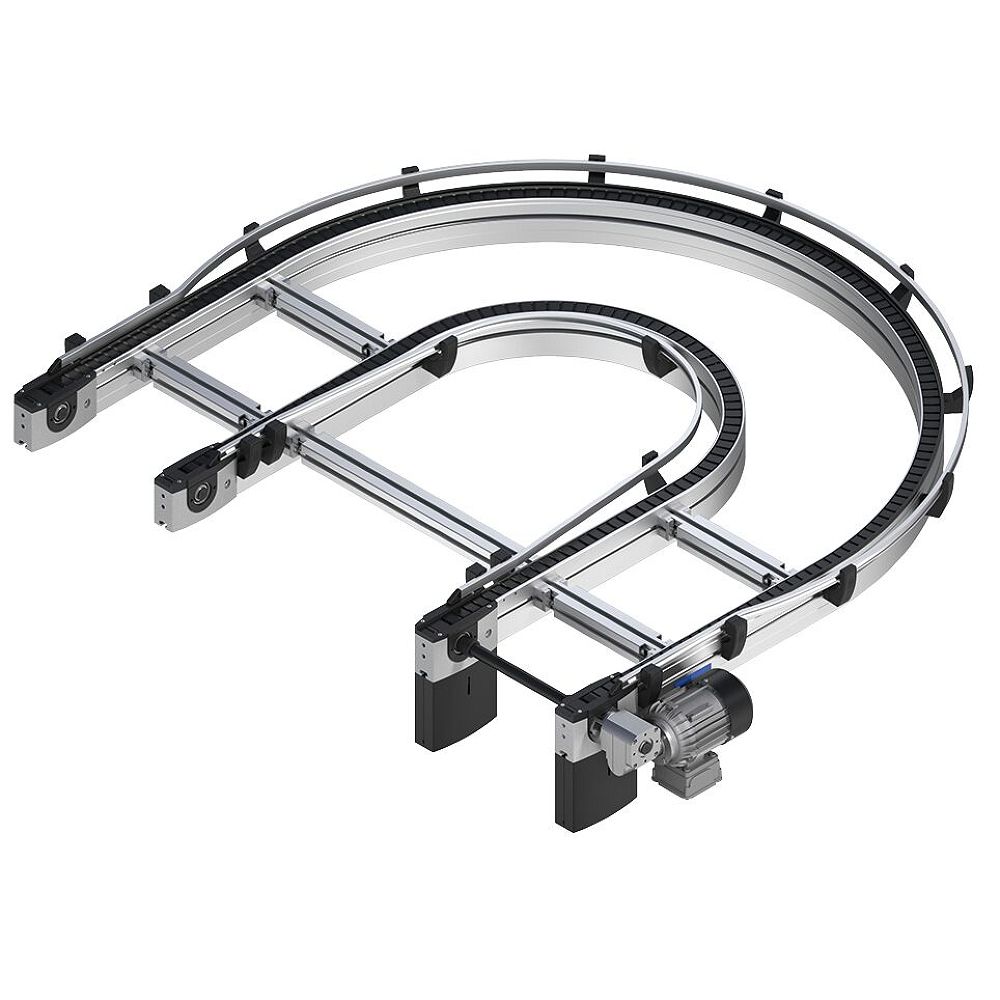

Le système TS 2plus utilise des profils de section réduite avec des unités HD 2/H SIZE1 à SIZE3 pour des charges légères à moyennes et des installations compactes nécessitant une empreinte minimale. Le système TS 5 intègre des unités HQ 5/H et HQ 5/XH plus robustes permettant des charges supérieures et des vitesses de transfert accrues jusqu'à 120m/min avec une rigidité structurelle renforcée. Les profils TS 5 offrent une capacité de charge supérieure grâce à leur section élargie et acceptent des accessoires de manutention plus lourds pour des applications industrielles exigeantes. La modularité reste identique mais les interfaces de connexion et les dimensions d'encombrement diffèrent entre les deux gammes de produits.

L'installation des systèmes Bosch Rexroth nécessite un support structurel capable de supporter 3 fois la charge nominale avec une déflexion maximale de 1mm/m pour maintenir la précision de guidage requise. Les profils se raccordent par brides aluminium avec joints toriques et utilisent des connecteurs pneumatiques push-in 6mm pour l'alimentation en air comprimé à 6 bars selon ISO 4762. La compatibilité électrique requiert une tension de commande 24V DC et des signaux de position via capteurs inductifs M12 conformes à la norme EN 60947-5-2. Les systèmes intègrent les automates Siemens, Allen-Bradley et Schneider via interfaces Profibus DP ou Ethernet IP pour une communication industrielle optimale.

Les unités de transfert Bosch Rexroth présentent un indice de protection IP54 standard permettant l'utilisation en environnement industriel avec projection d'eau et poussières selon la norme EN 60529. La température de fonctionnement s'étend de -10°C à +60°C pour les composants mécaniques et de 0°C à +50°C pour les parties électroniques intégrées dans les unités motorisées. La pression d'alimentation pneumatique opère entre 4 et 8 bars avec une pression de service recommandée de 6 bars ±0,5 bar selon ISO 8573-1 classe 7.4.4. Les versions antistatiques ESD maintiennent une résistance de surface entre 10^6 et 10^9 ohms selon EN 61340-5-1 pour la protection des composants électroniques sensibles.

La maintenance préventive des systèmes Bosch Rexroth comprend une inspection visuelle hebdomadaire des guides linéaires et une vérification mensuelle de la pression pneumatique et des fuites sur raccords push-in. Le graissage des paliers des unités HD doit être effectué tous les 6 mois avec de la graisse lithium haute performance selon DIN 51825 classe KP2K-30 pour assurer une lubrification optimale. Les capteurs de position nécessitent un nettoyage trimestriel et un contrôle de précision annuel avec remplacement si la dérive dépasse ±0,1mm par rapport aux spécifications d'origine. La durée de vie nominale atteint 20 millions de cycles pour les unités de levage-rotation sous charge nominale avec maintenance appropriée et respect des intervalles de service recommandés.
