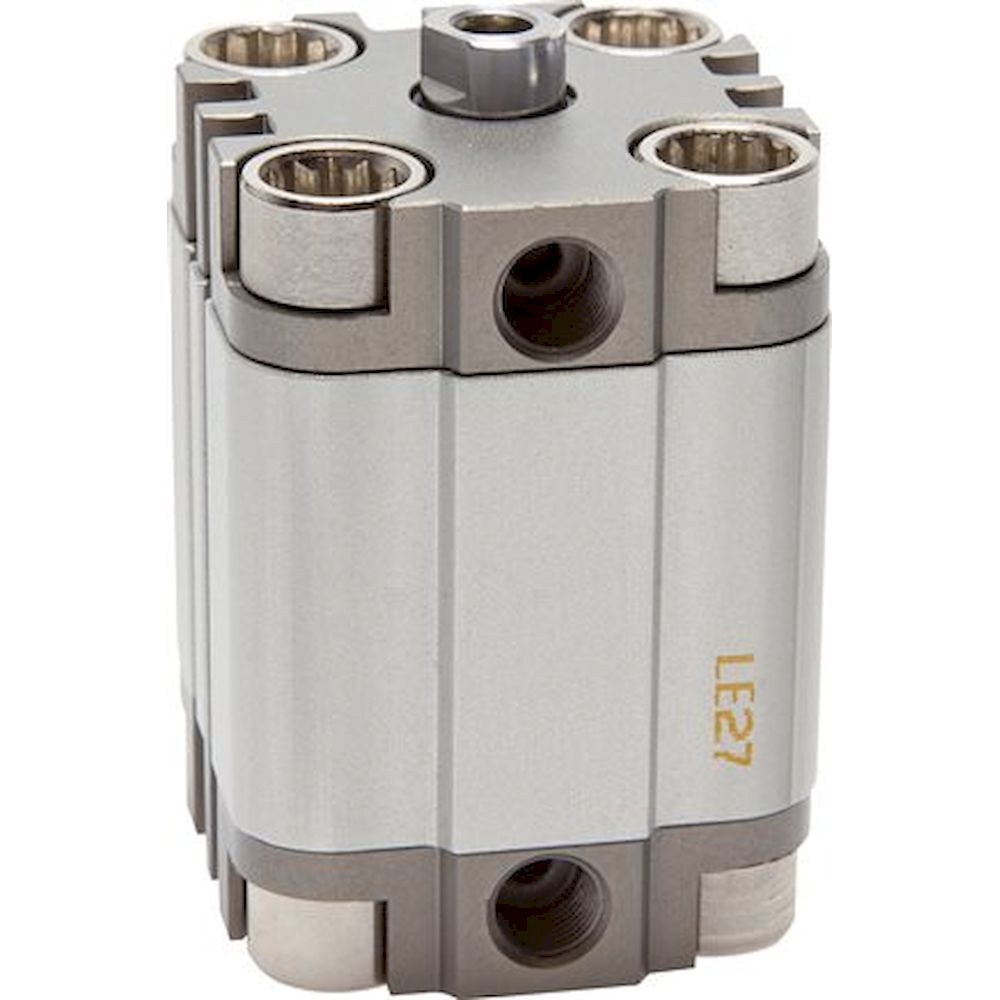

Airtec NXD 25/5-AG. Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 5mm

Matériaux:
Tête et pied: aluminium anodisé, tuyau cylindrique: aluminium anodisé, tige de piston: 1.4305, joint: PUR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A

En option:
Tige de piston avec filetage mâle -AG

Diamètre de piston [mm]	25
Course [mm]	5
exécution	Tige de piston avec filetage mâle
G2 (filetage extérieur de tige de piston)	M 10x1,25
M (raccordement d’air comprimé)	M 5
Jeux de réparation	NXD 25 REP
A [mm]	40
C [mm]	6
D [mm]	4,2
E	M 5
F [mm]	7,5
J [mm]	39,5
L [mm]	0
N [mm]	8,0
O [mm]	12,75
P [mm]	26
Q [mm]	10
T [mm]	8
U [mm]	4,5
V [mm]	22
Z [mm]	5,5
