Airtec NXDA 100/70. Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 70mm

Airtec
33 898,00 €
Excl. 19% VAT , excl. Shipping Cost
Article
FL-NXDA-100/70

Fabricant Nr.
NXDA 100/70
vérin compact, à double action, piston 100, course 70 mm
Ajouter à ma liste d’envie Ajouter au comparateur

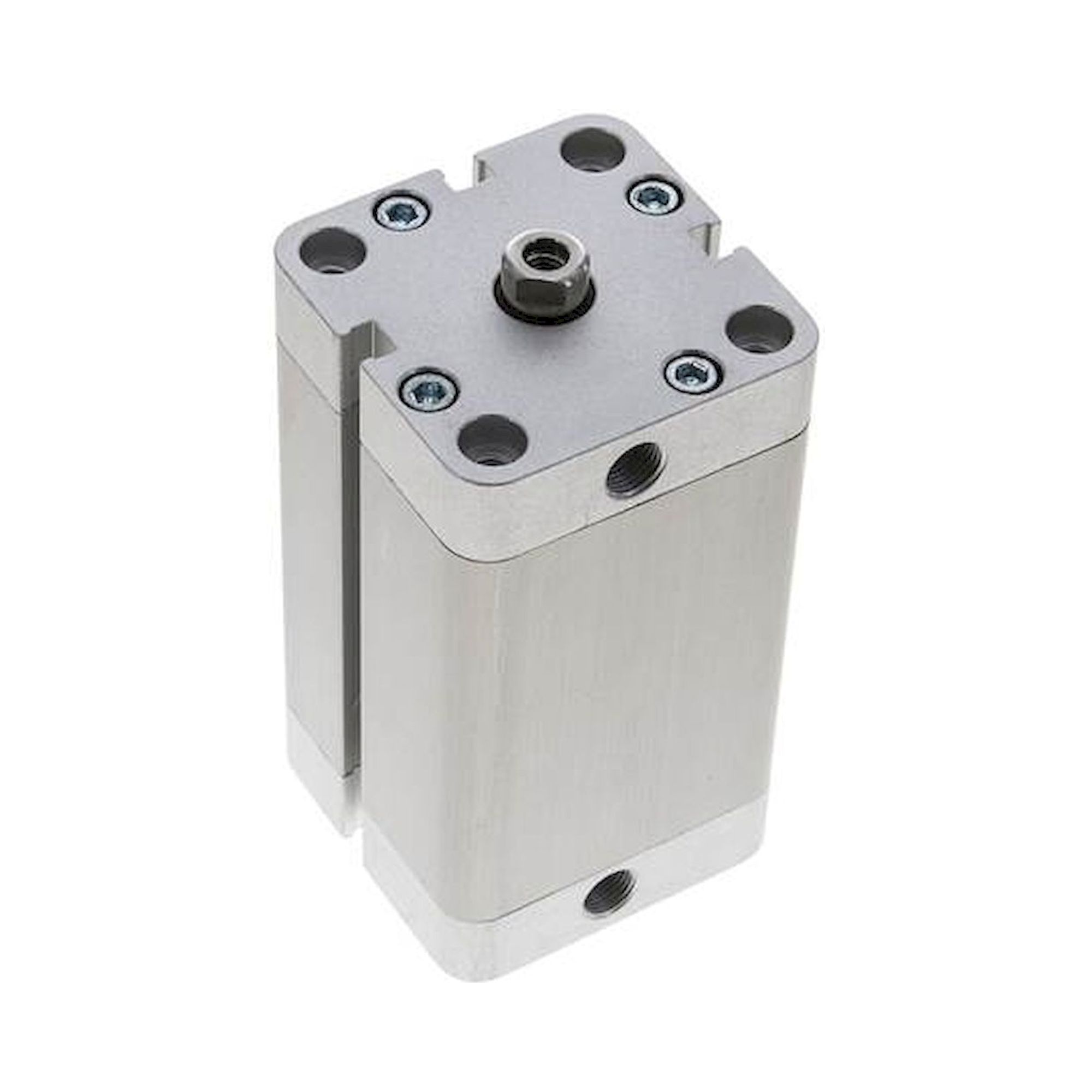

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Matériaux:
Tête et pied: aluminium anodisé, tuyau cylindrique: aluminium anodisé, tige de piston: 1.4305, joint: PUR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A

En option:
Tige de piston avec filetage mâle -AG

Diamètre de piston [mm] 100
Course [mm] 70
exécution Tige de piston anti-torsion
M (raccordement d’air comprimé) G 1/4"
Jeux de réparation NXD 100 REP
A [mm] 124
B [mm] 25
C [mm] 8
D [mm] 8,5
E M 10
F [mm] 13,5
G [mm] 30
H [mm] 14
I M 10
J [mm] 66,5
K [mm] 10
L [mm] 0
N [mm] 10,5
O [mm] 19,25
P [mm] 103
R [mm] 80
S [mm] 56,6
T [mm] 22
U [mm] 8,5
W [mm] 10,0
X [mm] 3,0
Y [mm] 14
Z [mm] 10,0
Plus d’information
Fabricant Nr. NXDA 100/70
Fabricant Airtec
EAN 4050571529987
Poids 1.000000
Numéro de tarif douanier 84799070
Informations sur le fabricant du GPSR AIRTEC Pneumatic GmbH, Westerbachstraße 7, DE-61476 Kronberg, www.airtec.de
Authenticité de l'article Produit original
Estado del artículo Nuevo
