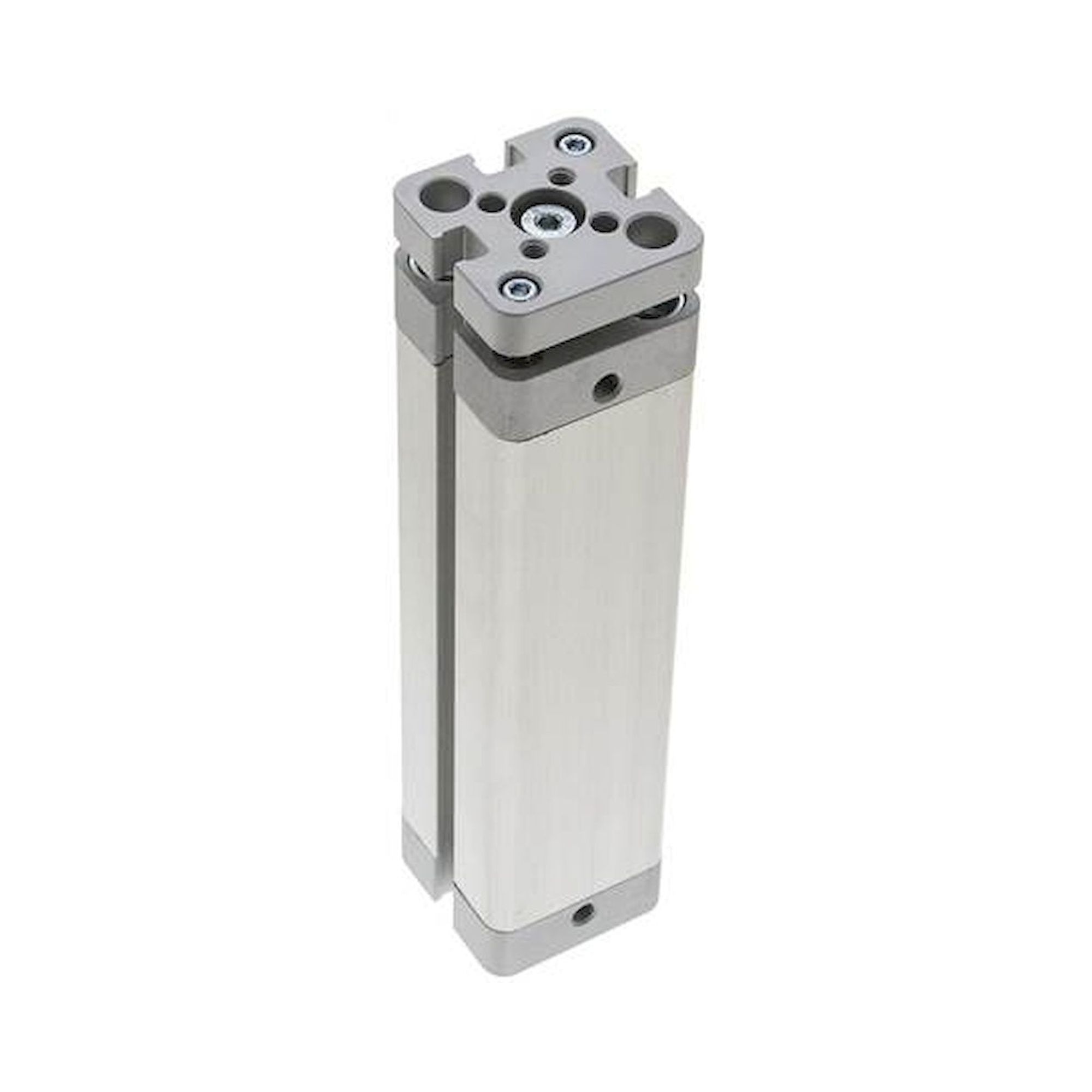

Airtec NXDA 16/100. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 100mm

Name: Airtec NXDA 16/100. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 100mm
Brand: Airtec
SKU: FL-NXDA-16/100
Price: 8631 EUR
Availability: InStock

8 631,00 €

Excl. 19% VAT , excl. Shipping Cost

Article

FL-NXDA-16/100

Fabricant Nr.

NXDA 16/100

vérin compact, à double action, piston 16, course 100 mm

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

Fréquemment achetés ensemble

Cet article: Airtec NXDA 16/100. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 100mm
8 631,00 €
Excl. 19% VAT , excl. Shipping Cost
Airtec NXDA 16/60. Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 60mm
8 188,00 €
Excl. 19% VAT , excl. Shipping Cost
Airtec NXD 25/20. Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 20mm
51,00 €
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Matériaux:
Tête et pied: aluminium anodisé, tuyau cylindrique: aluminium anodisé, tige de piston: 1.4305, joint: PUR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A

En option:
Tige de piston avec filetage mâle -AG

Diamètre de piston [mm]	16
Course [mm]	100
exécution	Tige de piston anti-torsion
M (raccordement d’air comprimé)	M 5
Jeux de réparation	NXD 16 REP
A [mm]	29
B [mm]	8
C [mm]	6
D [mm]	3,3
E	M 4
F [mm]	6,0
G [mm]	9
H [mm]	5
I	M 3
J [mm]	38,0
K [mm]	3
L [mm]	0
N [mm]	8,0
O [mm]	12,25
P [mm]	18
R [mm]	14
S [mm]	9,9
T [mm]	6
U [mm]	3,5
W [mm]	3,8
X [mm]	1,0
Y [mm]	6
Z [mm]	4,5

Information

Plus d’information
Fabricant Nr.	NXDA 16/100
Fabricant	Airtec
EAN	4050571530020
Poids	28.000000
Numéro de tarif douanier	84799070
Informations sur le fabricant du GPSR	AIRTEC Pneumatic GmbH, Westerbachstraße 7, DE-61476 Kronberg, www.airtec.de
Authenticité de l'article	Produit original
Estado del artículo	Nuevo
