ZDFM 100/25 K. Führungszylinder, mit Kugelbuchse, Kolben 100mm,Hub 25mm

Fluidics equipment
70 674,00 €
Excl. 19% VAT , excl. Shipping Cost
Article
FL-ZDFM-100/25-K

Fabricant Nr.
ZDFM 100/25 K
Vérin de guidage, avec douille sphérique, piston 100mm, course 25mm
Ajouter à ma liste d’envie Ajouter au comparateur

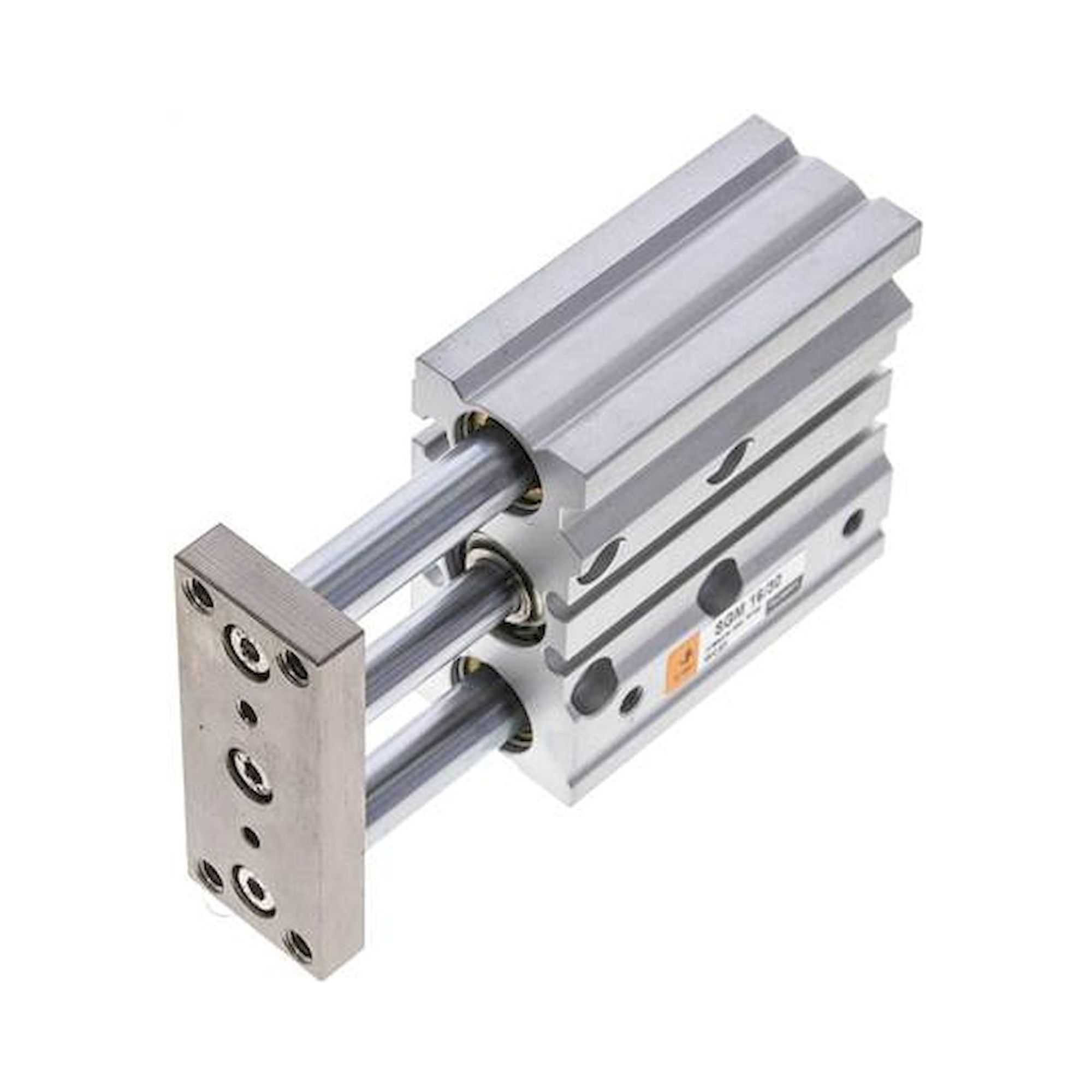

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Matériaux:
Corps et plaque : aluminium anodisé, tiges de guidage: acier dur chromé, tige de piston: acier dur chromé, piston: aluminium, joint: NBR / PUR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A

Avantages:
•idéal pour absorber d’importantes charges latérales,
•Nombreuses possibilités de fixation

Diamètre de piston [mm] 100
Course [mm] 25
exécution avec douille sphérique
F (raccordement d’air comprimé) G 1/4"
Jeux de réparation ZDFM 100 REP
Force transversale admissible [N] 471
Couple de rotation admissible sur la plage finale [Nm] 21,56
A [mm] 16
B [mm] 21,0
C [mm] 30
D [mm] 32
E1 [mm] 190
E2 [mm] 80
E3 [mm] 89,0
F1 [mm] 21,0
F2 [mm] 19
F3 [mm] 40
G1 [mm] 221
G2 [mm] 108
H [mm] 170
H1 [mm] 170
L1 [mm] 66,0
L2 [mm] 84,0
L3 [mm] 105,0
M1 [mm] 224
M2 [mm] 112
N [mm] 62
O1 [mm] 25
O2 [mm] 15
O3 [mm] 200
P1 M 14
P2 M 10
Q [mm] 35
R [mm] 21,0
T1 [mm] 2,0
T2 [mm] 2,0
Plus d’information
Fabricant Nr. ZDFM 100/25 K
Fabricant Fluidics equipment
EAN 4050571809966
Poids 7.000000
Numéro de tarif douanier 84123100
Authenticité de l'article Produit original
Estado del artículo Nuevo
