ZDFM 50/75 G. Führungszylinder, mit Gleitlager, Kolben 50mm,Hub 75mm

Fluidics equipment
41 162,00 €
Excl. 19% VAT , excl. Shipping Cost
Article
FL-ZDFM-50/75-G

Fabricant Nr.
ZDFM 50/75 G
Vérin de guidage, avec palier à rotule, piston 50mm, course 75mm
Ajouter à ma liste d’envie Ajouter au comparateur

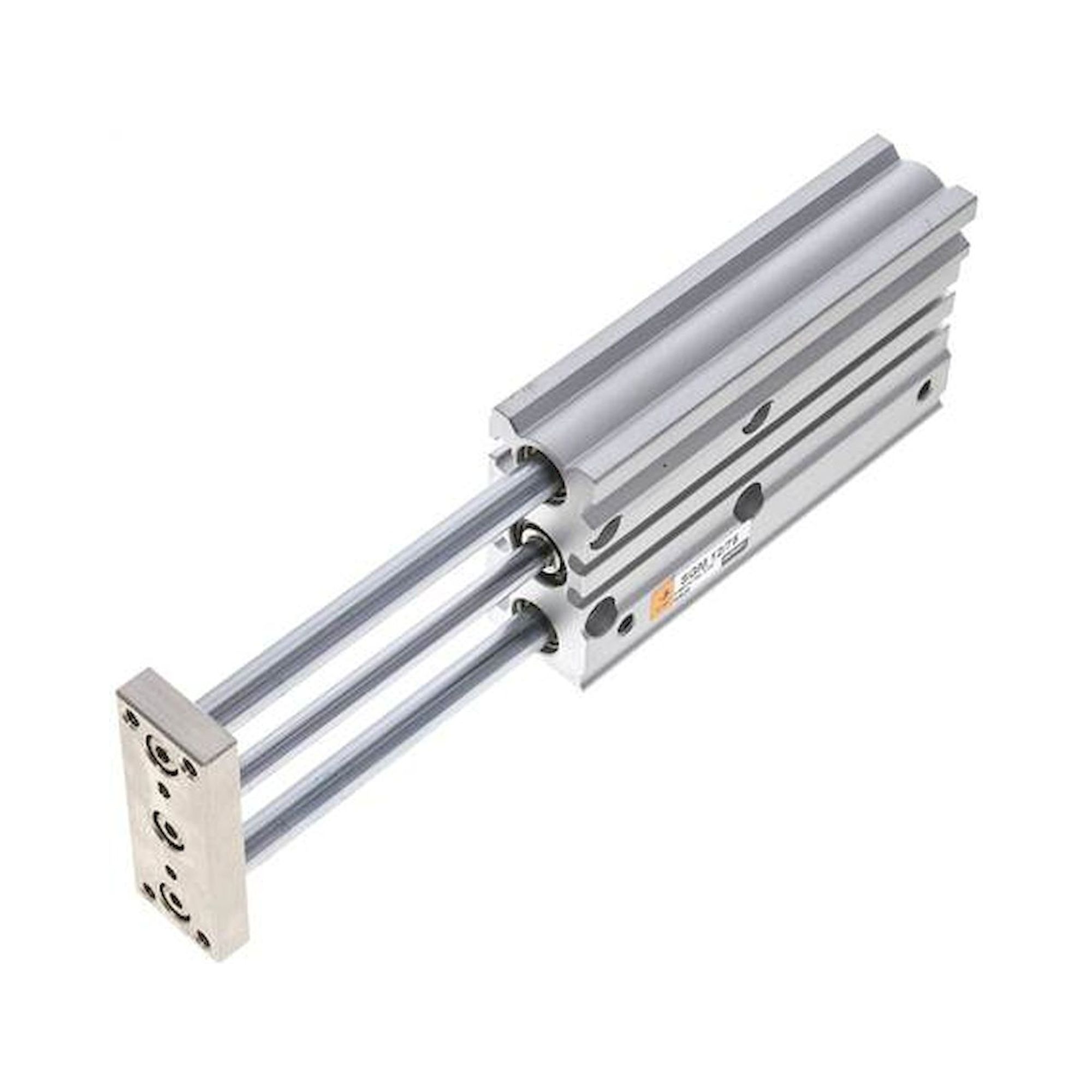

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Matériaux:
Corps et plaque : aluminium anodisé, tiges de guidage: acier dur chromé, tige de piston: acier dur chromé, piston: aluminium, joint: NBR / PUR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A

Avantages:
•idéal pour absorber d’importantes charges latérales,
•Nombreuses possibilités de fixation

Diamètre de piston [mm] 50
Course [mm] 75
exécution avec palier à rotule
F (raccordement d’air comprimé) G 1/4"
Jeux de réparation ZDFM 50 REP
Force transversale admissible [N] 216
Couple de rotation admissible sur la plage finale [Nm] 4,90
A [mm] 12
B [mm] 25,0
C [mm] 25
D [mm] 20
E1 [mm] 120
E2 [mm] 40
E3 [mm] 46,5
F1 [mm] 14,0
F2 [mm] 11
F3 [mm] 27
G1 [mm] 138
G2 [mm] 56
H [mm] 100
H1 [mm] 100
L1 [mm] 44,0
L2 [mm] 58,0
L3 [mm] 83,0
M1 [mm] 140
M2 [mm] 59
N [mm] 44
O1 [mm] 17
O2 [mm] 10
O3 [mm] 124
P1 M 10
P2 M 8
Q [mm] 25
R [mm] 12,5
T1 [mm] 1,5
T2 [mm] 1,5
Plus d’information
Fabricant Nr. ZDFM 50/75 G
Fabricant Fluidics equipment
EAN 4050571810863
Poids 34.000000
Numéro de tarif douanier 84123100
Authenticité de l'article Produit original
Estado del artículo Nuevo
