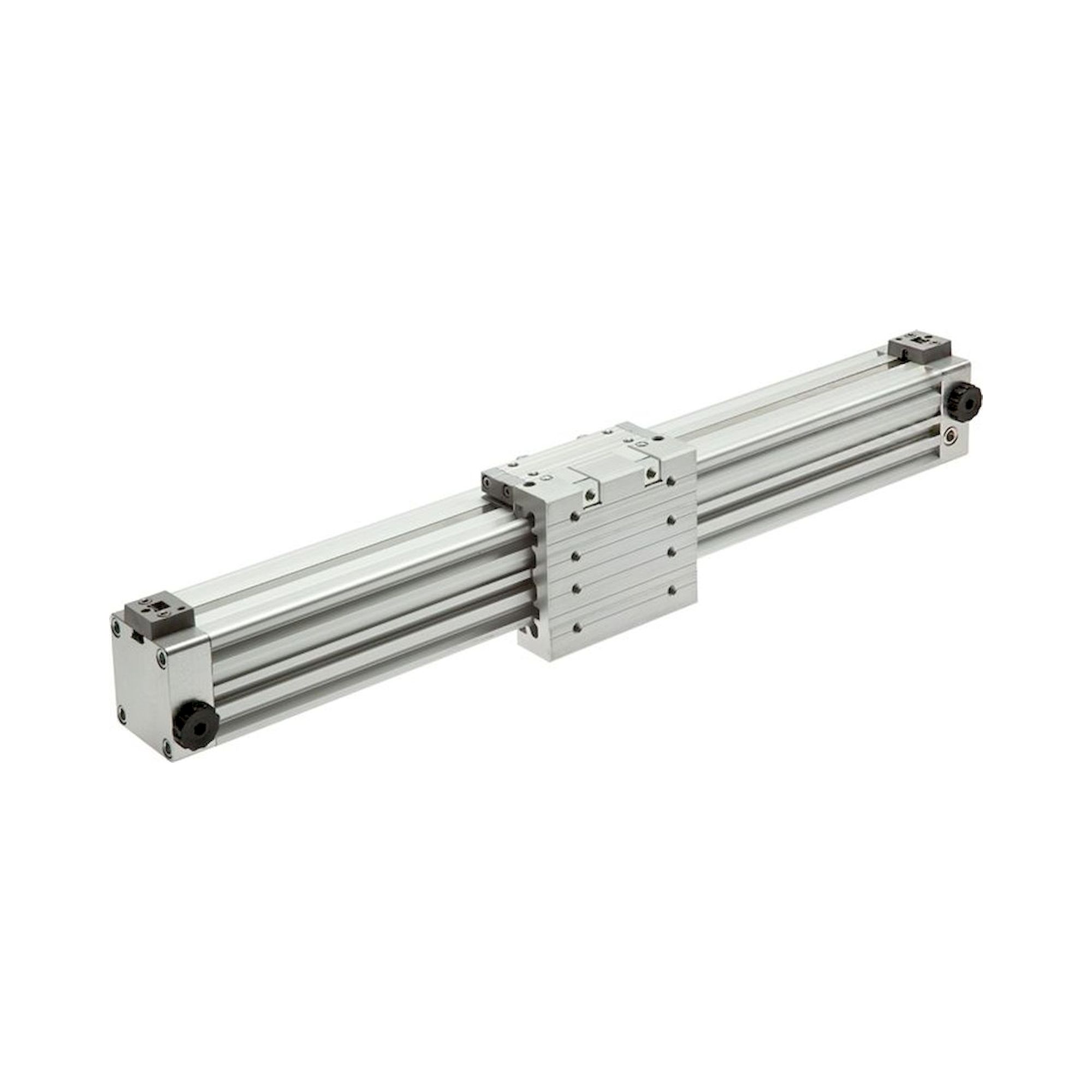

LZKF 50/900. Kolbenstangenloser Zylinder, Kolben 50 mm, Hub 900 mm

Construction :
Cylindre sans tige de piston avec prise de force directe à travers la fente de tuyau sur le pont de force, amortissement de position finale réglable des deux côtés, forme de construction courte

Matériaux:
Tube du vérin, tête du vérin, et toc d'entraînement: aluminium anodisé, joints: NBR / PUR, ruban-cache: Inox

Plage de température:
-20 à +80 °C

Pression de service:
max. 8 bar

Longueur de course:
à volonté jusqu’à 6.000 mm

Position de montage:
au choix, mais de préférence avec les ponts de puissance vers le bas pour éviter l'encrassement

Raccord d'air comprimé:
des deux côtés (transformable à tout moment en un côté ou en bas ou une combinaison des deux en retirant les bouchons de fermeture)

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D, A (Ø 18 : D ou A en combinaison avec la fixation AB2)

Avantages:
•Construit jusqu’à 42% plus court que la gamme standard,
•Économise de la place, également vis-à-vis des cylindres à course courte avec tige de piston,
•Mode de construction économique

Diamètre de piston [mm]	50
Course [mm]	900
exécution	avec guidage coulissant
D (raccordement d’air comprimé)	G 1/4"
Jeux de réparation (avec toutes les pièces d’usure)	LZ 50/2500 REP
Jeux de réparation (seulement bague d'amortissement & bague de rainure)	LZ 50 REP
Force transversale admissible [N]	440
A [mm]	180
A1 [mm]	105,0
AF [mm]	180
AF1 [mm]	46
AM [mm]	29
B [mm]	85
E [mm]	280
E1 [mm]	130
F [mm]	220
F1 [mm]	70
G [mm]	110
J [mm]	6,5
M [mm]	42,0
MF [mm]	116
N	M 8
N1 [mm]	12,5
O [mm]	7,0
OP [mm]	6,8
S [mm]	63,0
T	M 8
T1 [mm]	12
U [mm]	78
W [mm]	96,0
WF [mm]	114
Course d'amortissement [mm]	40
