Was sind Ersa Löttechnologie-Systeme und für welche industriellen Anwendungen werden sie eingesetzt?

Ersa Löttechnologie-Systeme sind professionelle Lötanlagen für die Elektronikfertigung und Reparatur komplexer Leiterplatten mit SMD- und BGA-Bauteilen. Diese Systeme umfassen IR-Hybrid-Rework-Stationen wie die HR500 mit 2500W Leistung, Heißluftstationen der VARIO4-Serie und Reflow-Systeme für die Serienfertigung. Haupteinsatzgebiete sind die Automobilelektronik, Medizintechnik, Luft- und Raumfahrt sowie industrielle Steuerungstechnik, wo präzise Temperaturprofile und reproduzierbare Lötergebnisse nach IPC-Standards erforderlich sind.

Welche technischen Auswahlkriterien sind bei Ersa Lötsystemen entscheidend?

Die Auswahl von Ersa Lötsystemen erfolgt primär nach Leistungsklasse und Anwendungsbereich, wobei Rework-Systeme wie das HR200 mit 400W für kleinere Reparaturen und das HR500 mit 2500W für komplexe BGA-Arbeiten ausgelegt sind. Wichtige Kriterien sind die maximale Leiterplattengröße, beispielsweise 535x300mm beim HR635 WechselFrame XL, die Anzahl der Kanäle bei Mehrkanalstationen wie der VARIO4 mit 4 Kanälen sowie die verfügbaren Werkzeugoptionen wie i-TOOL mit 150W oder CHIP-TOOLvario mit 2x40W. Die Temperaturregelung und ESD-Schutz nach DIN EN 61340-5-1 sind für elektronische Baugruppen obligatorisch.

Welche Normen und Zertifizierungen gelten für Ersa Löttechnologie?

Ersa Lötsysteme entsprechen den europäischen Sicherheitsnormen DIN EN 61010-1 für elektrische Messgeräte und DIN EN 61340-5-1 für ESD-Schutzmaßnahmen in der Elektronikfertigung. Die Geräte sind nach CE-Richtlinien zertifiziert und erfüllen die EMV-Verträglichkeit nach DIN EN 61326-1 sowie die Niederspannungsrichtlinie 2014/35/EU. Für Anwendungen in der Medizintechnik gelten zusätzlich die Anforderungen der DIN EN 60601-Serie, während industrielle Anwendungen die Maschinenrichtlinie 2006/42/EG und entsprechende Arbeitsschutzbestimmungen berücksichtigen müssen.

Worin unterscheiden sich die Hauptvarianten der Ersa HR-Rework-Systeme?

Die Ersa HR-Serie gliedert sich in drei Leistungsklassen mit unterschiedlichen Anwendungsschwerpunkten, wobei das HR200 mit 400W für Standard-SMD-Reparaturen konzipiert ist und optional mit der Heizplatte IRHP100A-03 erweitert werden kann. Das HR500 Hybrid-System bietet mit 2500W deutlich höhere Leistung für komplexe BGA- und QFN-Bauteile und verfügt über präzise IR-Heizung sowie Split-Optik-Kassetten für verschiedene Bauteilgrößen. Die HR600-Serie mit dem XL-WechselFrame für Leiterplatten bis 535x300mm richtet sich an Anwendungen mit großformatigen Platinen und bietet mit dem HR610XL zusätzlich eine Reflow Process Camera für Echtzeitüberwachung des Lötprozesses.

Welche Installationsanforderungen und Systemkompatibilitäten sind bei Ersa Lötstationen zu beachten?

Ersa Lötstationen erfordern eine stabile 230V AC Stromversorgung mit entsprechender Absicherung nach VDE 0100-410, wobei die HR500 mit 2500W eine Mindestabsicherung von 16A benötigt und die VARIO4-Systeme mit Vakuumfunktion zusätzliche Druckluftanschlüsse mit 6-8 bar nach DIN ISO 8573 voraussetzen. Die Geräte verwenden standardisierte Werkzeugschnittstellen, sodass verschiedene Lötkolben und Heißluftdüsen system-kompatibel eingesetzt werden können. Für ESD-sichere Arbeitsplätze ist eine Erdung über das Schutzleitersystem nach DIN EN 61340-5-1 mit Widerstandswerten zwischen 750kΩ und 35MΩ erforderlich, ergänzt durch entsprechende ESD-Arbeitsmatten und Handgelenkbänder.

Welche Schutzarten und Betriebsparameter weisen Ersa Lötsysteme auf?

Ersa Lötsysteme sind für den Betrieb in Innenräumen mit Schutzart IP20 nach DIN EN 60529 ausgelegt und arbeiten in einem Temperaturbereich von +5°C bis +40°C bei einer relativen Luftfeuchtigkeit von maximal 80% ohne Kondensation. Die Löttemperatur ist je nach System regelbar, wobei die i-TOOL-Serie Temperaturen bis 450°C erreicht und die IR-Systeme Heizraten bis 3K/s für schonende Bauteilerwärmung bieten. Die integrierten Sicherheitssysteme entsprechen der Schutzklasse I nach DIN VDE 0701-0702 mit Schutzleiteranschluss, während die ESD-Schutzfunktionen eine Ableitfähigkeit zwischen 750kΩ und 35MΩ nach DIN EN 61340-5-1 gewährleisten.

Welche Wartungsintervalle und Prüffristen sind für Ersa Löttechnik vorgeschrieben?

Ersa Lötsysteme erfordern eine jährliche Sicherheitsprüfung nach DIN VDE 0701-0702 durch eine Elektrofachkraft, wobei Isolationswiderstand, Schutzleiterwiderstand und Berührungsstrom gemessen werden müssen. Die ESD-Funktionen sind monatlich mit einem Widerstandsmessgerät nach DIN EN 61340-5-1 zu überprüfen, während Lötspitzen und Heißluftdüsen je nach Nutzung alle 3-6 Monate gewechselt werden sollten. Filter und Absaugeinrichtungen benötigen bei täglicher Nutzung einen vierteljährlichen Wechsel, und die Kalibrierung der Temperaturregelung sollte jährlich mit einem rückführbaren Temperaturmessgerät nach DAkkS-Standard erfolgen, um die Prozesssicherheit nach IPC-610 zu gewährleisten.

Solutions de brasage Ersa - TEC

Technique de soudage

Ersa, fondée en 1921 à Wertheim (Allemagne), est l'un des fabricants les plus anciens et les plus reconnus d'outils de soudage professionnel. Les stations de soudage Ersa atteignent des précisions de température de ±2 °C avec des plages de réglage de 50 à 450 °C, tandis que les pannes à souder en alliage à haute conductivité garantissent des temps de chauffe inférieurs à 5 secondes. Les systèmes de réfection (rework) Ersa sont conçus pour les composants CMS selon IPC-A-610 et IEC 61191, couvrant des packages jusqu'au BGA de 45 x 45 mm.

En tant que distributeur spécialisé, esd.equipment propose 719 références Ersa - stations de soudage, fers à souder, bains de soudure, systèmes de réfection et accessoires - répondant aux exigences des normes IPC-A-610, DIN EN 61191 et IEC 60068. Chaque outil Ersa est conçu pour les environnements de production électronique professionnels, de l'atelier de prototypage jusqu'aux lignes de fabrication SMT en série.

Catégories

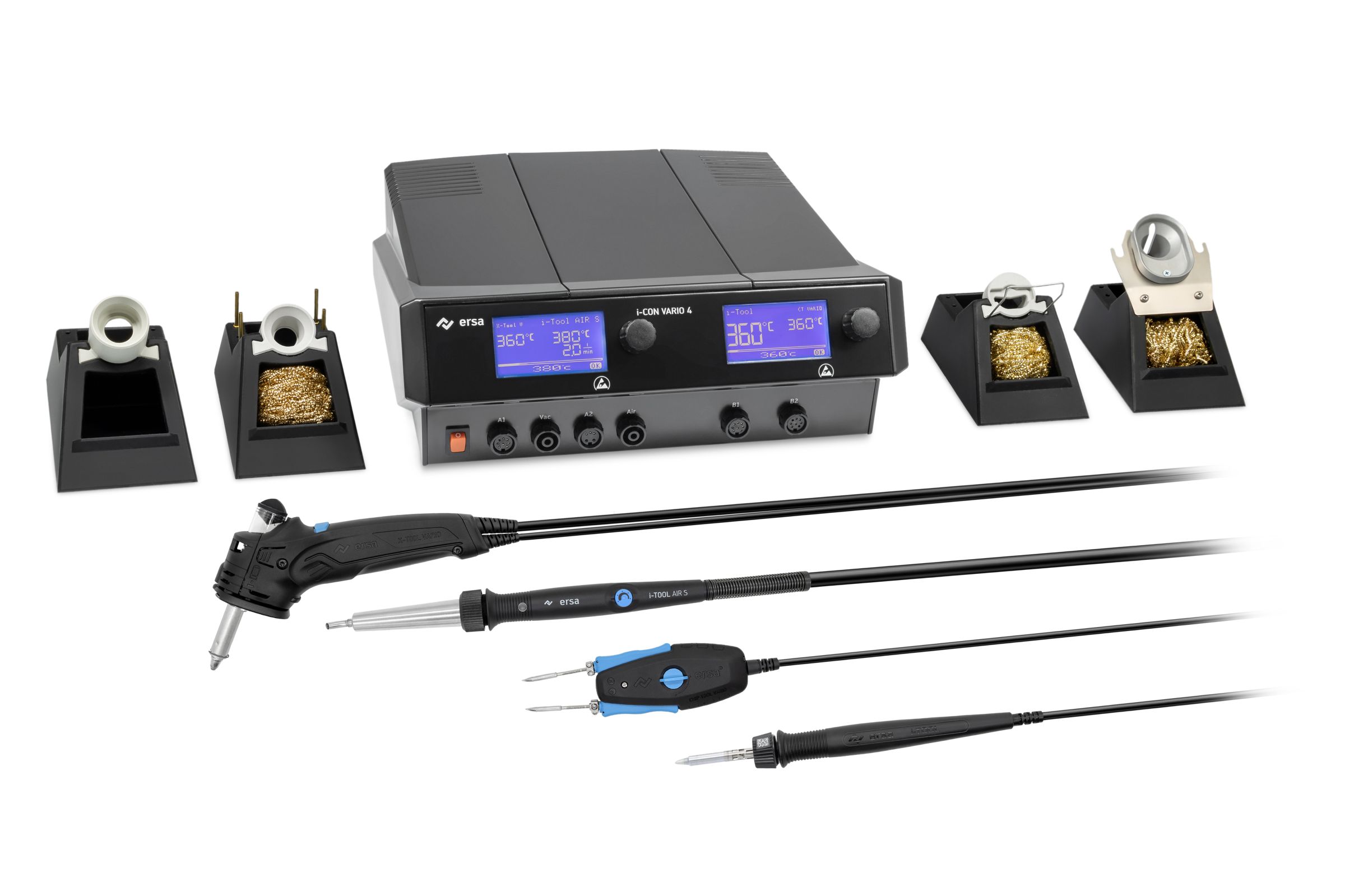

Stations de soudagei-CON, ANALOG, DIGITAL - 80 à 210 W, 50-450 °C, ±2 °C, ESD-safe

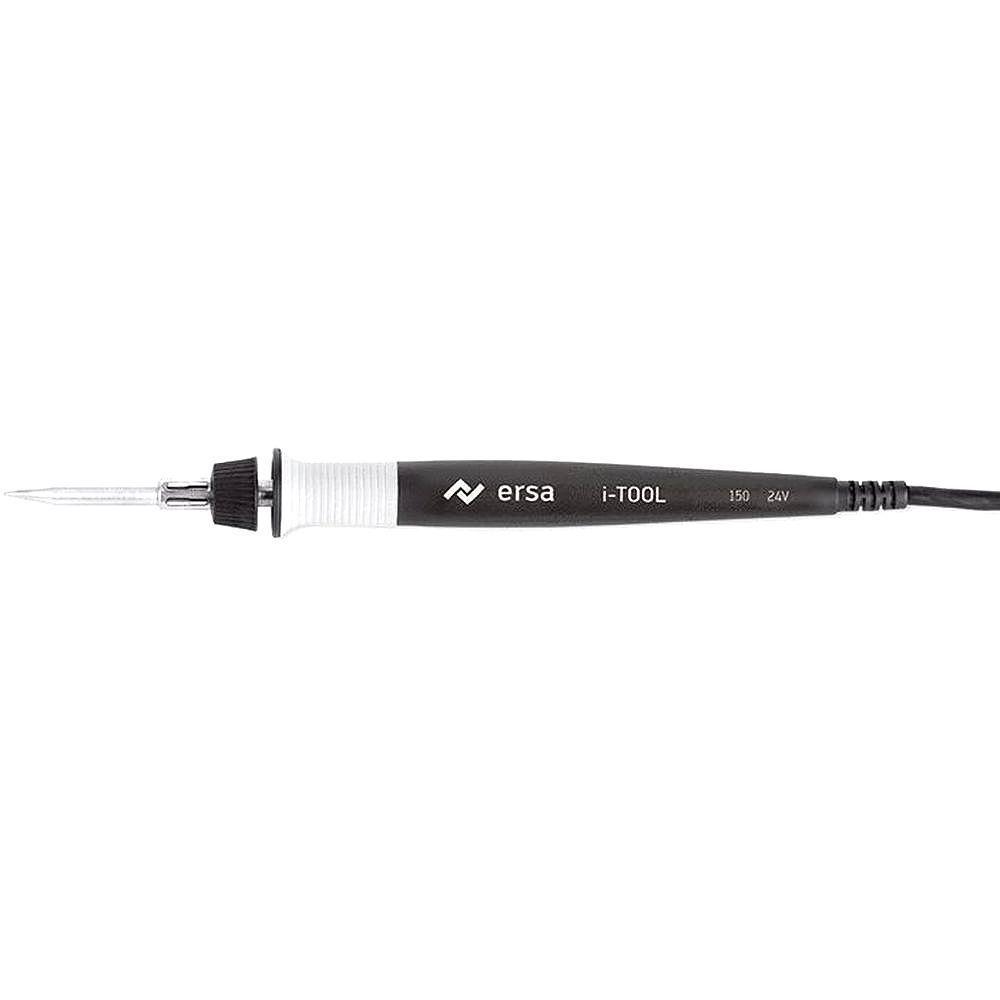

Fer à souder et outils de soudagei-Tool, TECH TOOL, RTV - 80-210 W, chauffe <5 s, panne remplaçable

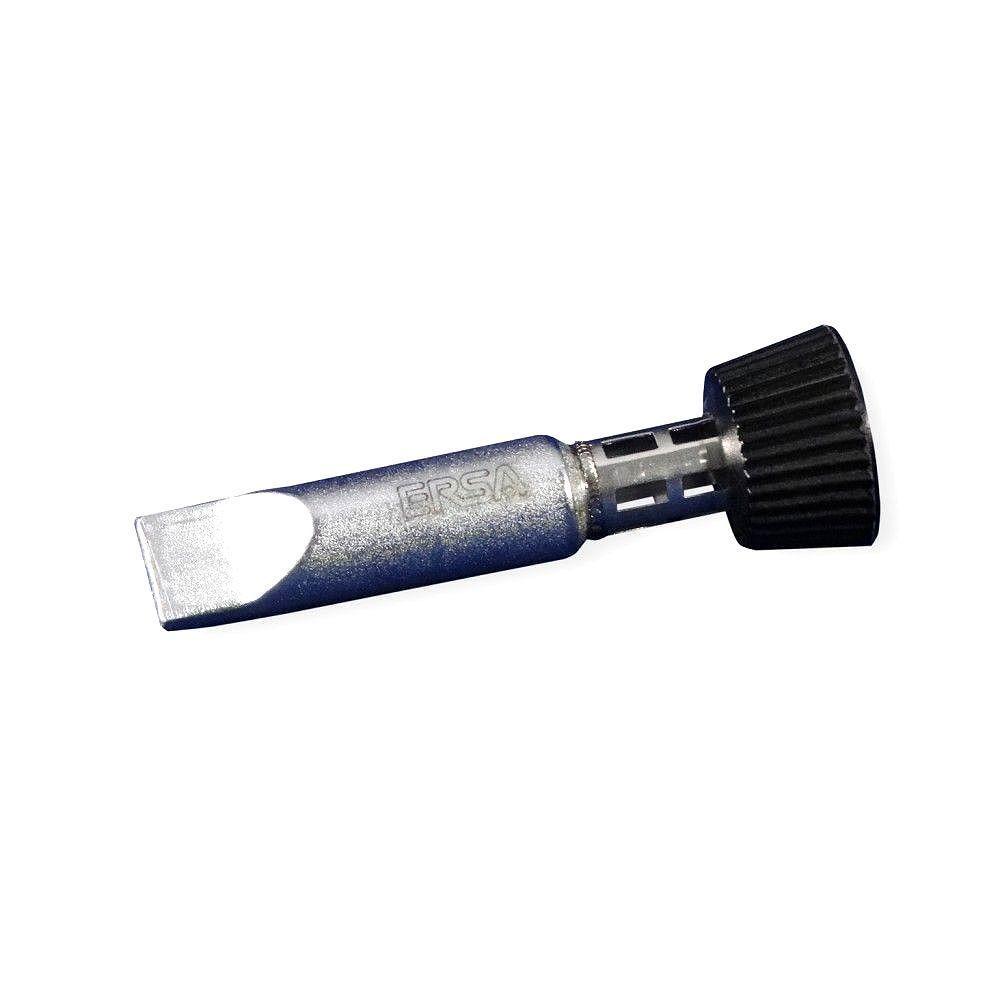

Pannes à souder et à dessouderPannes cuivre étamé, 0,1-10 mm, compatibles i-Tool, TECH TOOL, X-TOOL

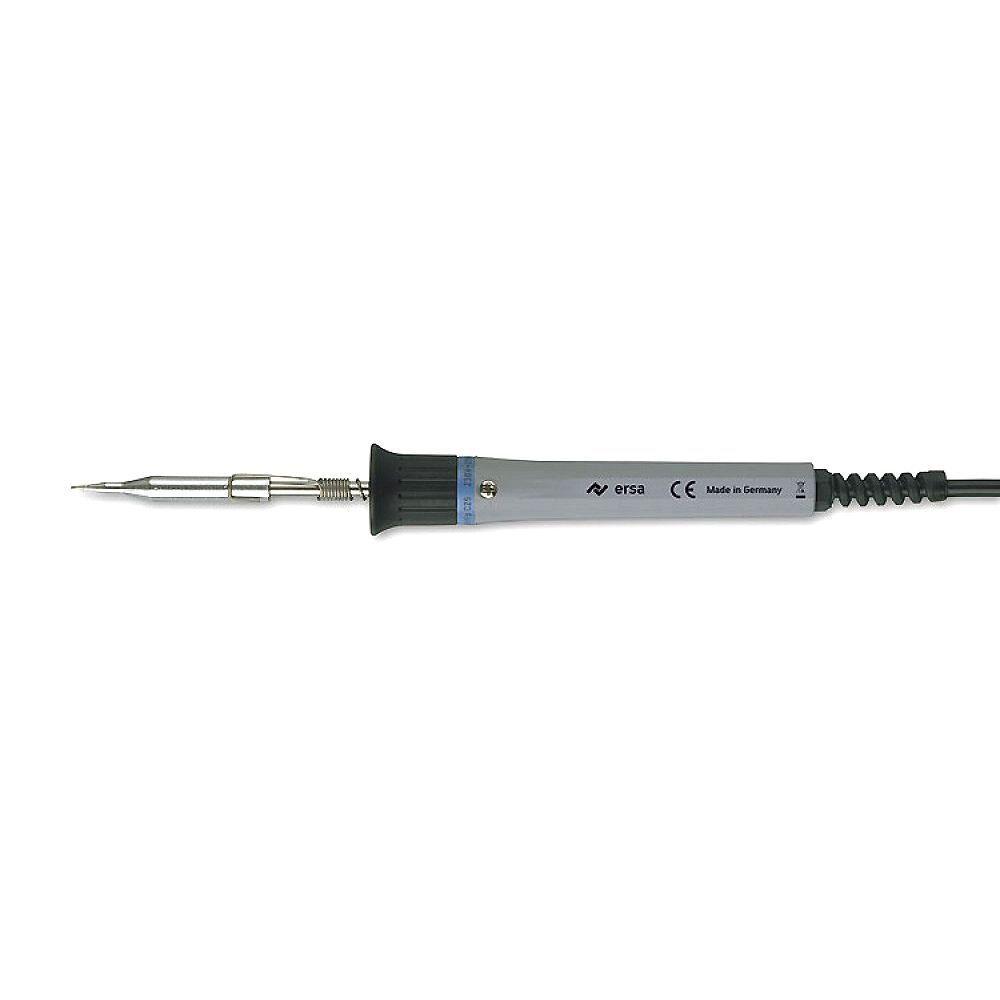

Fers à souder sur secteur et à gazFers sur secteur 230 V et à gaz butane, 25-150 W, pointe interchangeable

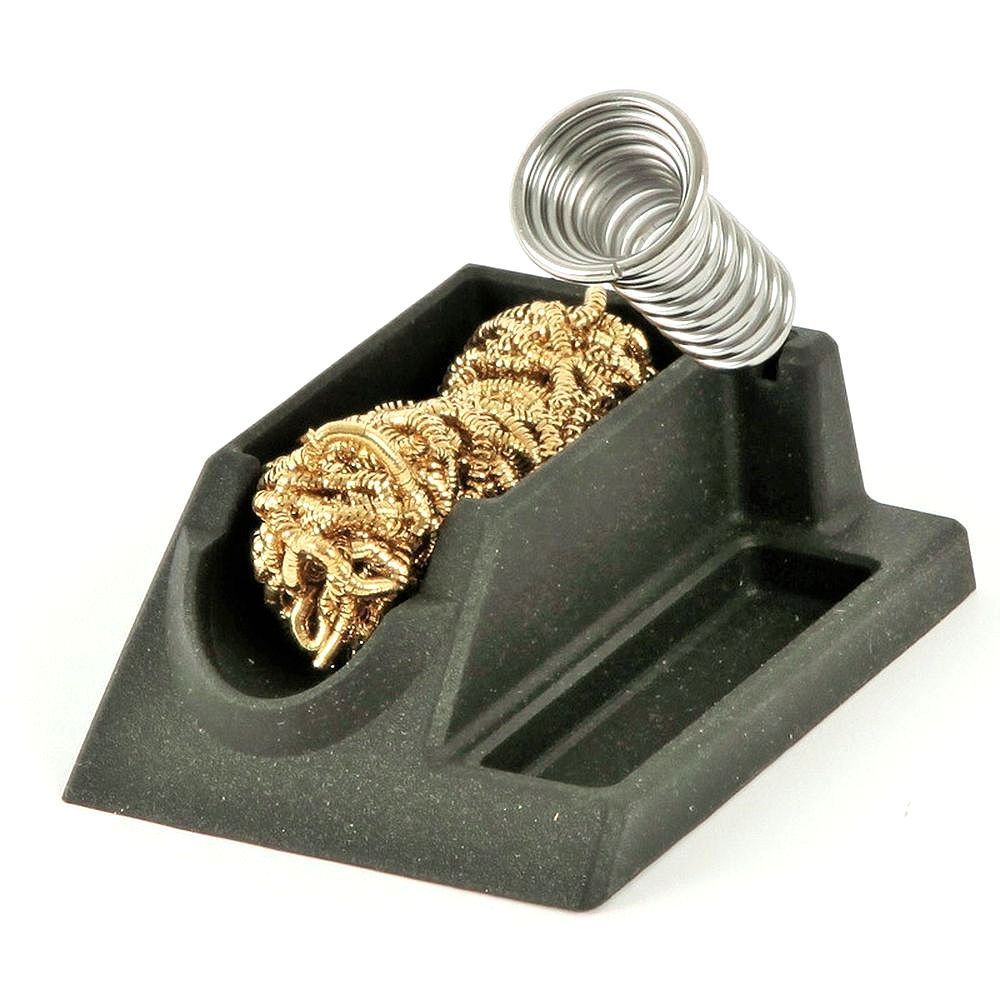

Support de rangement Supports ESD et non-ESD pour fers, pinces et outils de soudage

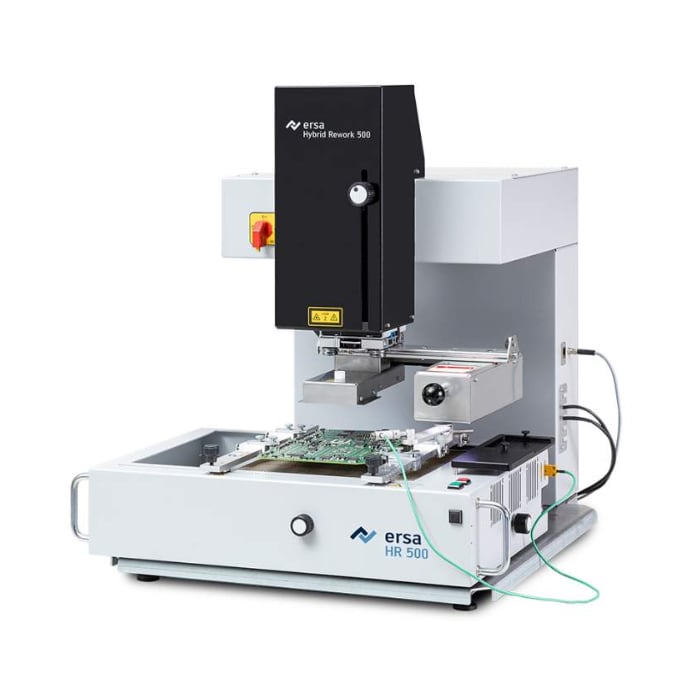

Systèmes de réfectionRework BGA/CMS jusqu'à 45 x 45 mm, IR+air chaud, IPC-7711/7721

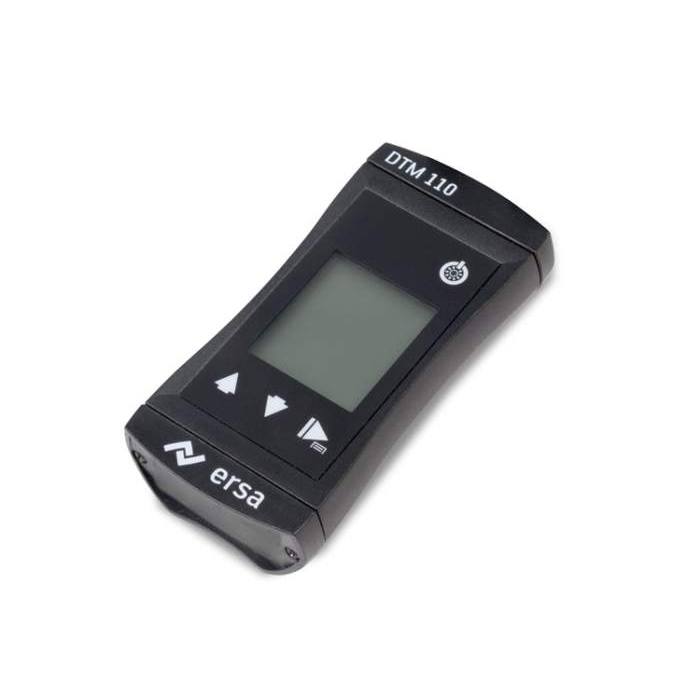

Mesure de la températureThermomètres de panne, ±2 °C, plage -50 à +500 °C, IPC-7711

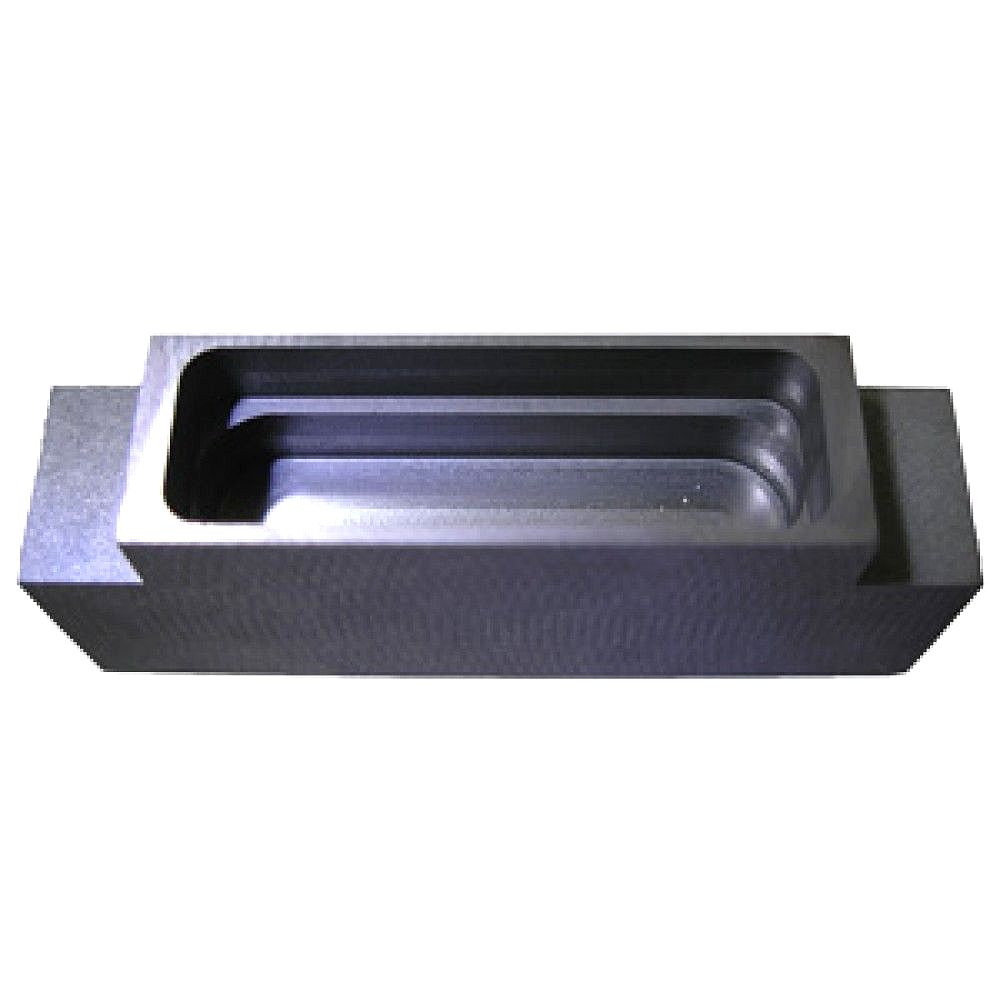

Bains de soudureBains étain 150-500 W, température jusqu'à 450 °C, capacité 1-3 kg

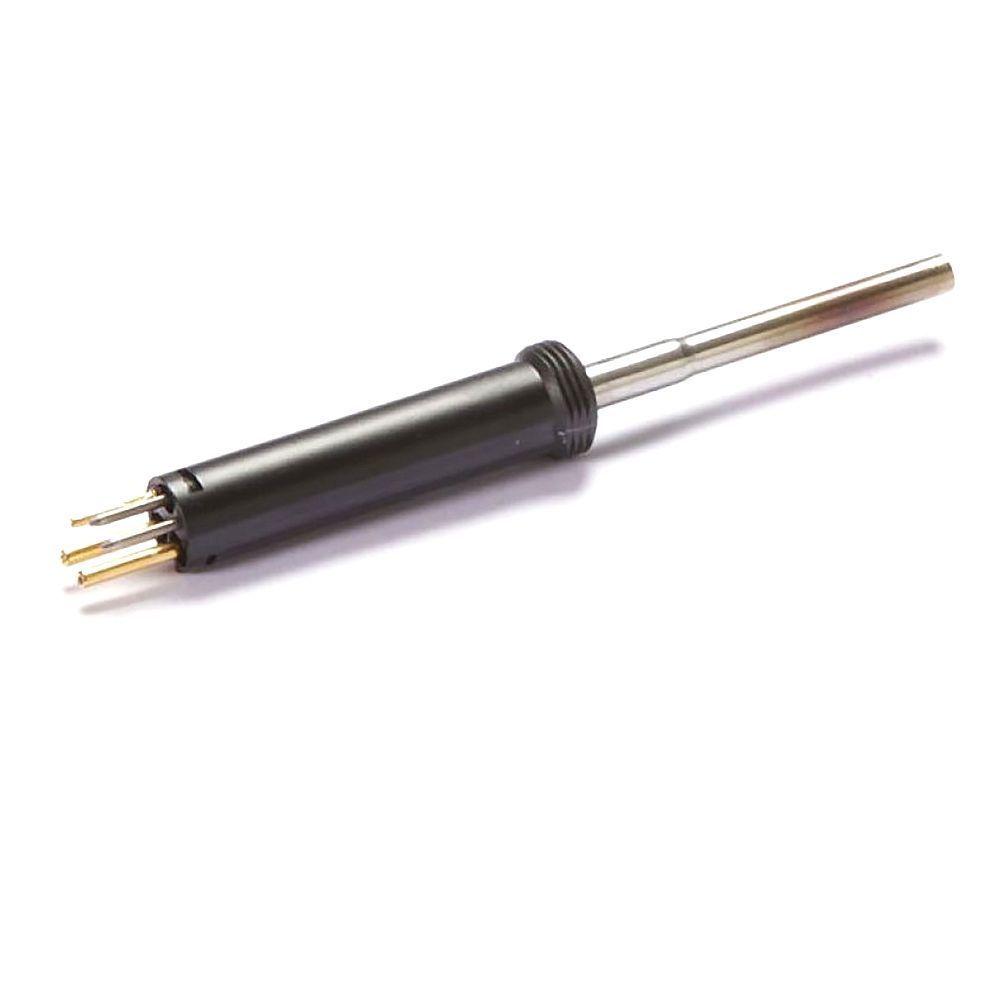

Accessoires et pièces de rechangeÉponges, filtres, nettoyants, pièces de remplacement compatibles Ersa

⚡ Chauffe < 5 secondes - pannes i-Tool et TECH TOOL, productivité maximale en ligne

???? Précision ±2 °C - régulation numérique PID, plage 50-450 °C, conforme IPC-A-610

???? Puissance 80-210 W - stations i-CON et ANALOG, soudage sans plomb RoHS garanti

⚙ Compatibilité modulaire - pannes interchangeables entre i-Tool, X-TOOL et TECH TOOL

???? ESD-safe certifié - outils conformes DIN EN 61340-5-1, protection composants sensibles

✓ 719 références en stock - stations, fers, bains, pannes et accessoires Ersa disponibles

Ersa vs. Weller vs. JBC vs. Hakko - comparatif technique stations de soudage

Critère	Ersa	Weller	JBC	Hakko
Temps de chauffe panne	< 5 s (i-Tool 80 W)	ca. 8-12 s	ca. 2-4 s (CDS)	ca. 7-10 s
Plage de température	50-450 °C	50-450 °C	90-450 °C	160-480 °C
Précision température	±2 °C	±2 °C	±1 °C	±2 °C
Puissance station	80-210 W	50-200 W	50-130 W	70-160 W
Conformité ESD	DIN EN 61340-5-1	DIN EN 61340-5-1	DIN EN 61340-5-1	DIN EN 61340-5-1
Rework BGA intégré	Oui - IR-550 / HR 550	Option	Non	Non
Pannes interchangeables à chaud	Oui	Oui	Oui	Non
Origine fabricant	Allemagne (depuis 1921)	Allemagne	Espagne	Japon

Ersa - Aperçu des gammes de produits

Gamme	Application	Puissance / Spéc.	Particularité
i-CON	Stations de soudage numériques	80-210 W, 50-450 °C	Régulation PID, interface USB, ESD-safe
i-Tool / TECH TOOL	Fers à souder haute performance	80-150 W, chauffe <5 s	Pannes interchangeables à chaud, sans plomb
IR-550 / HR 550	Systèmes de réfection BGA/CMS	BGA jusqu'à 45 x 45 mm	IR + air chaud, profil thermique programmable
Bains de soudure	Soudage à la vague manuel	150-500 W, jusqu'à 450 °C	Cuve inox, capacité 1-3 kg d'étain
Pannes et pointes	Consommables et remplacement	0,1-10 mm, +100 profils	Alliage Cu etamé, longue durée de vie

Domaines d'application typiques : Fabrication électronique SMT et CMS (IPC-A-610, IEC 61191-1), réparation et rework de cartes BGA (IPC-7711/7721), production de dispositifs médicaux (ISO 13485), électronique automobile (IATF 16949, VDA 6.3), industrie aérospatiale et défense (AS9100), prototypage et R&D laboratoire, fabrication de câbles et harnais (IPC/WHMA-A-620)

✓ Spécialiste Ersa depuis 1921719 références - stations i-CON, fers i-Tool, rework IR-550 et accessoires

???? Livraison rapide en EuropeStock disponible, expédition sous 24-48 h, pannes et consommables inclus

???? Conformité IPC-A-610 et ESDOutils certifiés DIN EN 61340-5-1, adaptés aux zones EPA et productions sans plomb RoHS
