Pannes à souder et à dessouder

Solutions de brasage Ersa

Les pannes à souder et dessouder Ersa sont disponibles en de nombreuses séries pour tous les fers et appareils Ersa. Les pannes longue durée ERSADUR et ERSADUR-LF sont reconnues pour leur durée de vie étendue et leur compatibilité avec les alliages sans plomb. La numérotation de série correspond à l'appareil compatible: série 102/152/162/172/182 pour fers i-Tool, série 552 pour fers marteau 550, série 722/742 pour l'appareil de dessoudage X-Tool, et d'autres séries pour POWER TOOL, pinces Chip-Tool et fers marteau 200/300.

Catégories

Série 012, 032, 042, 052, 082Pannes pour MINITYP S

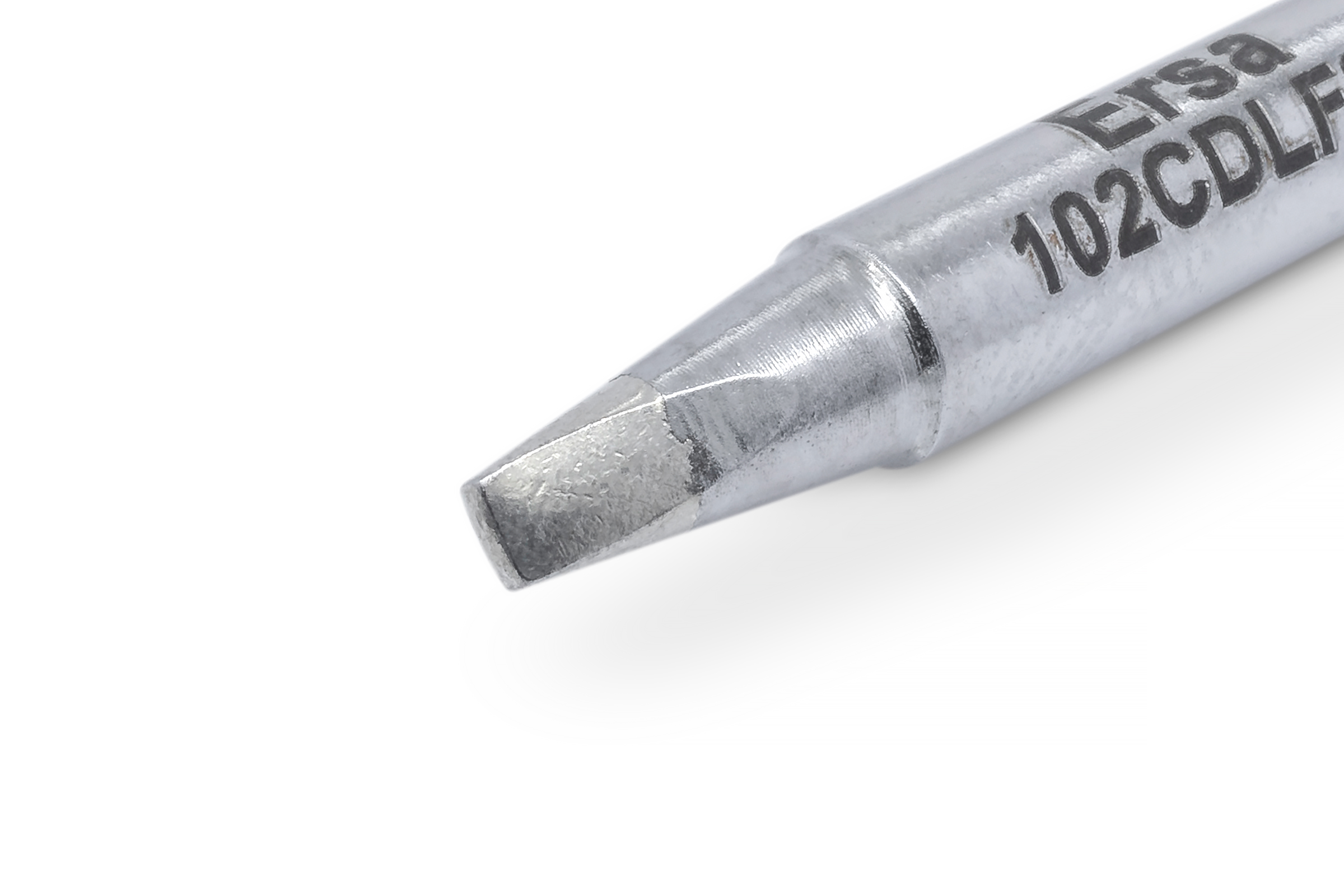

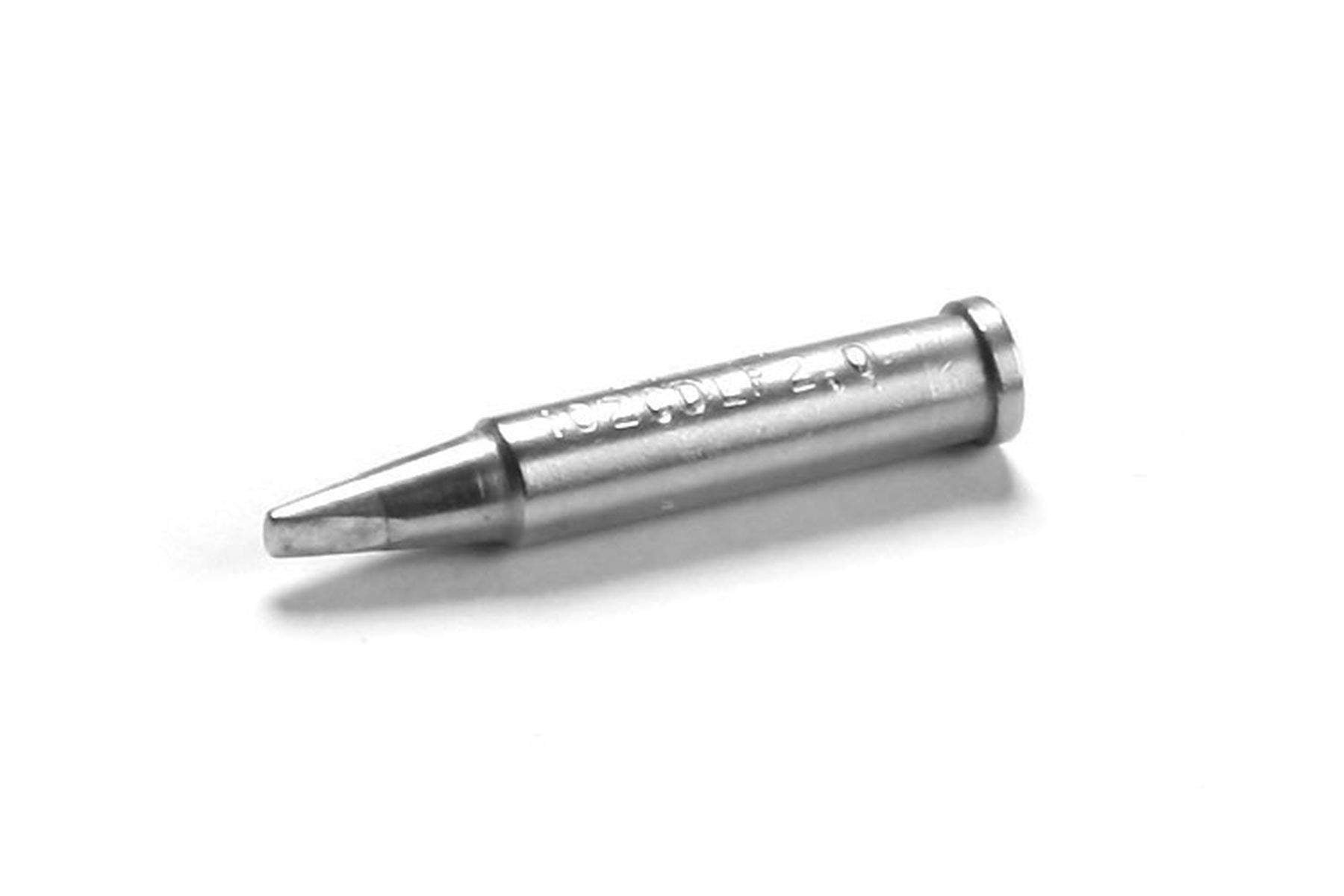

Série 102, 152, 162, 172, 182Pannes longue durée ERSADUR-LF pour fers i-Tool

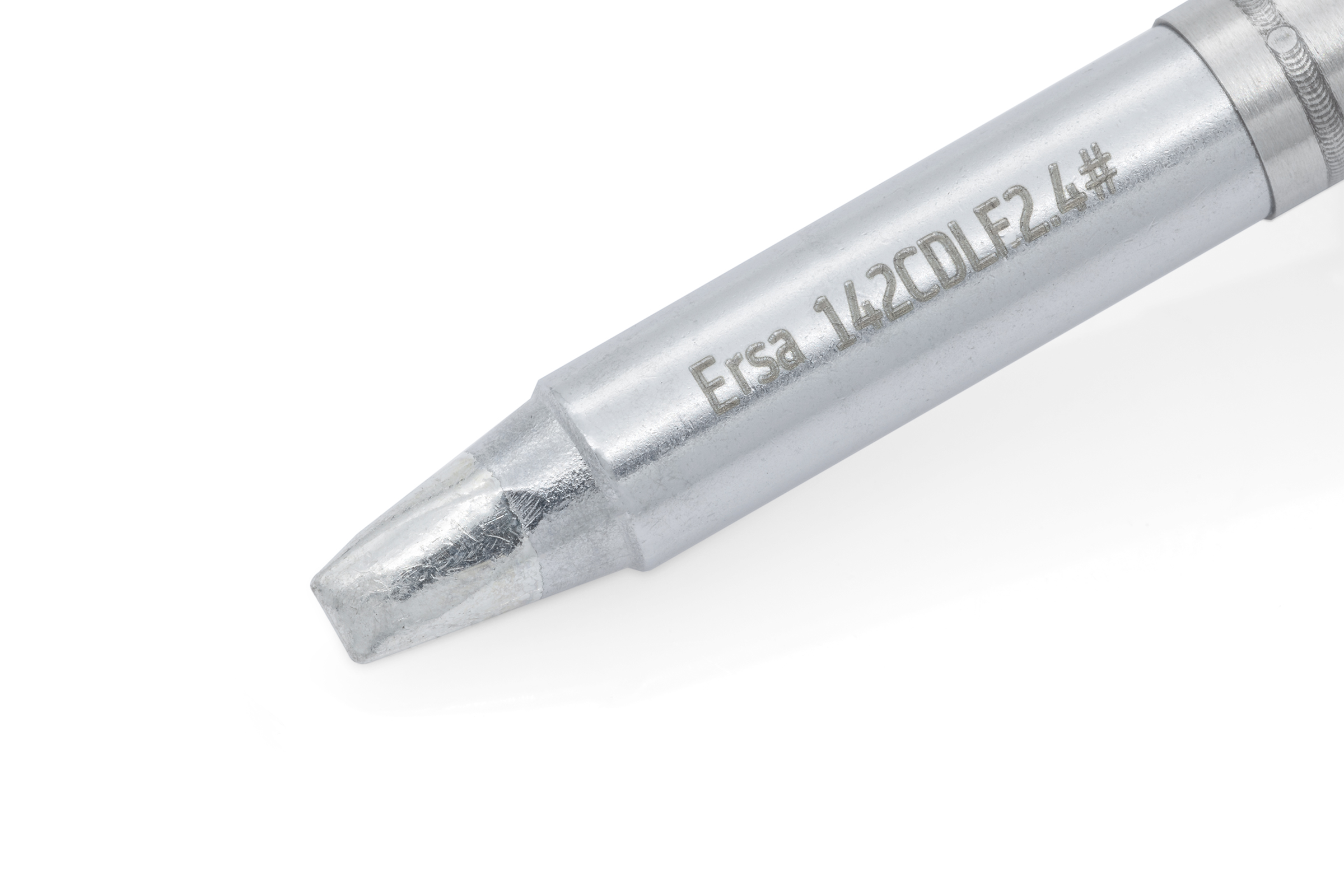

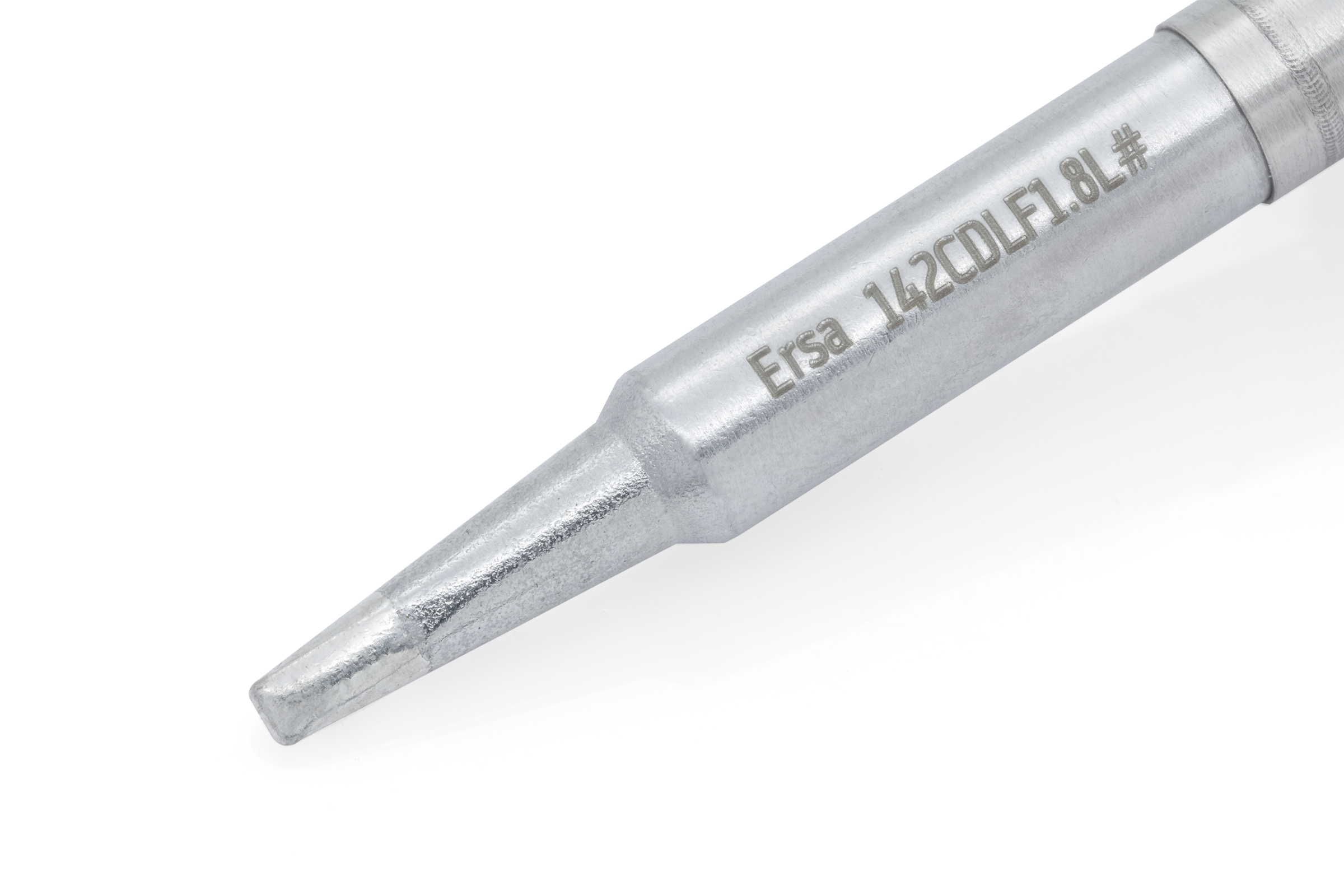

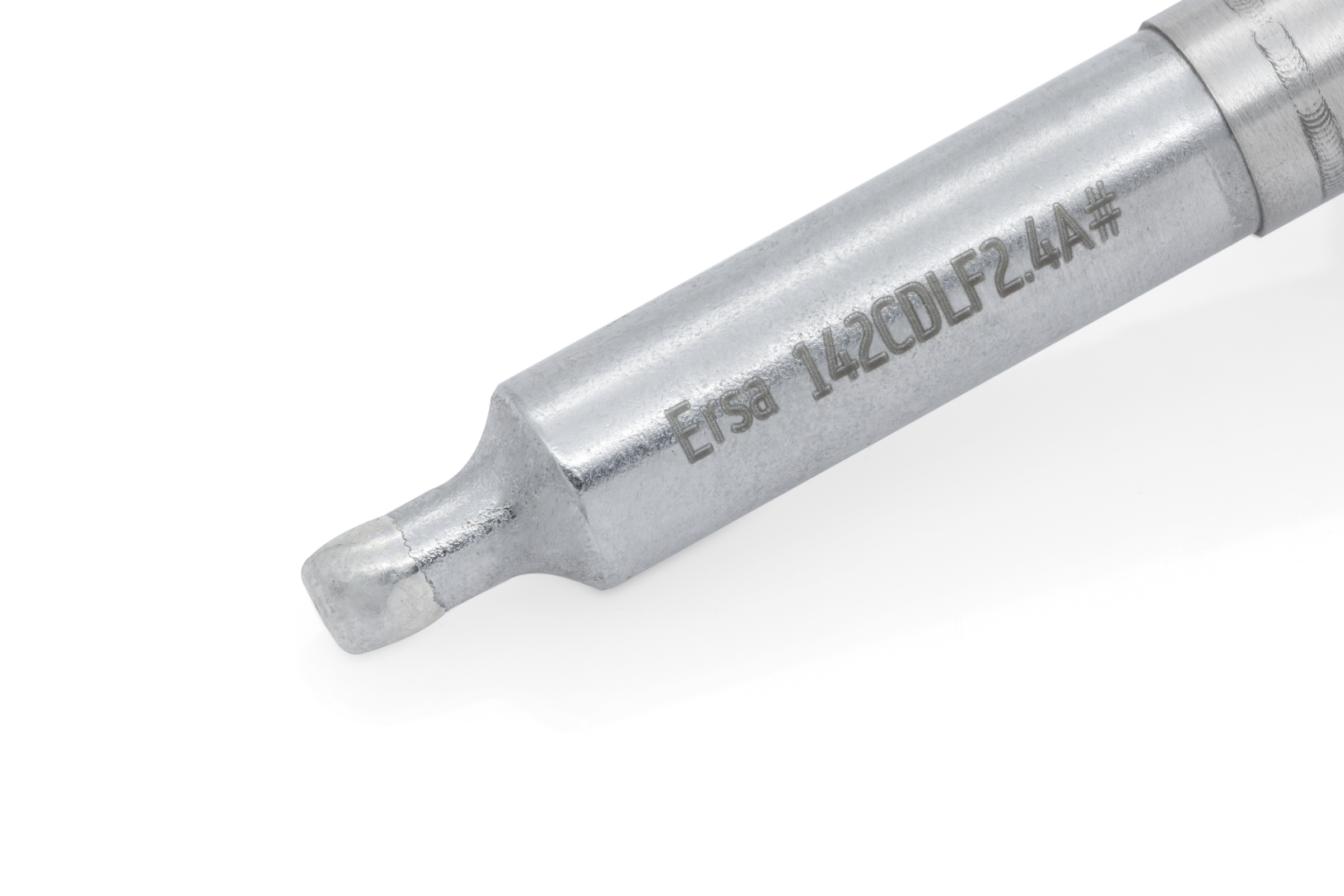

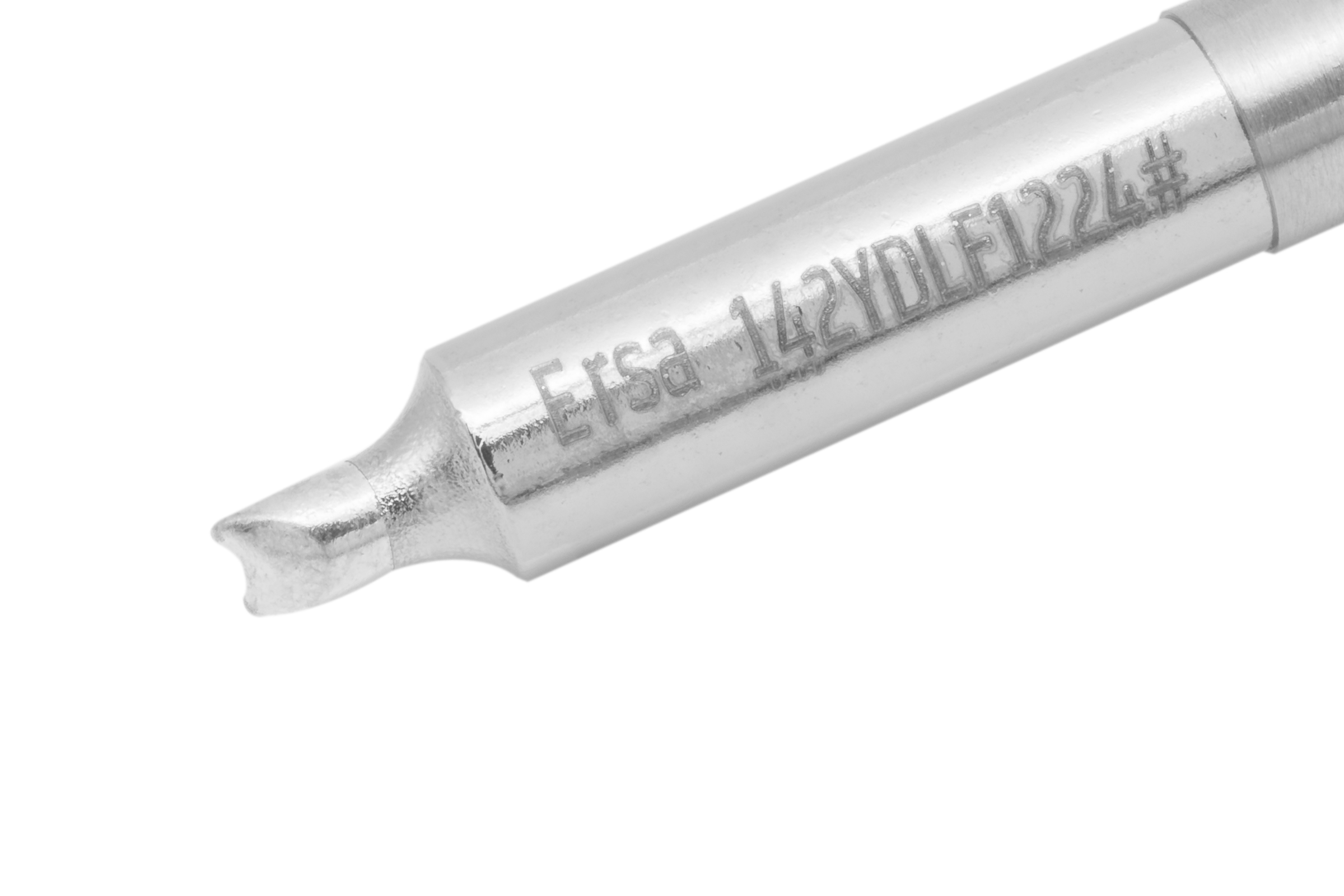

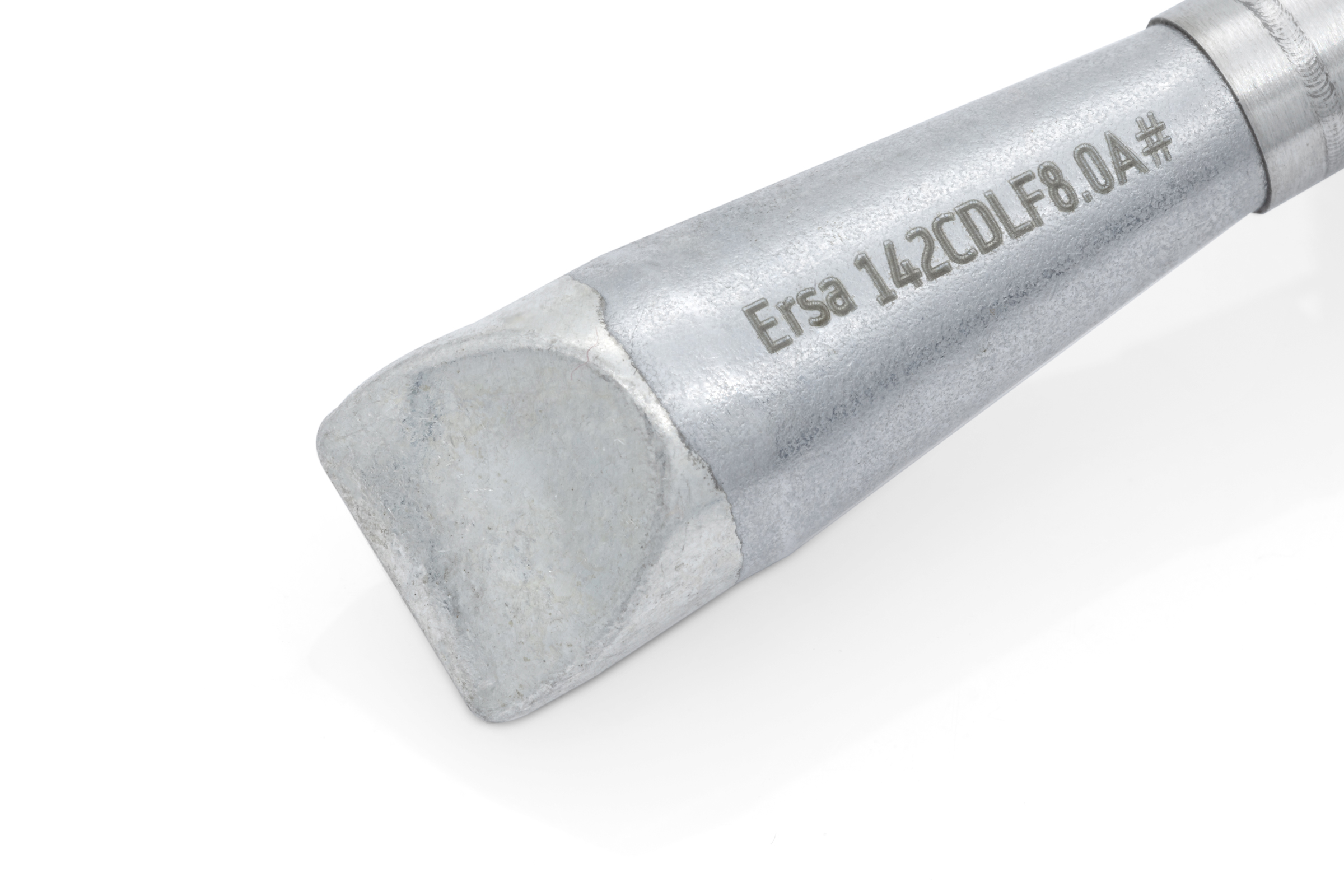

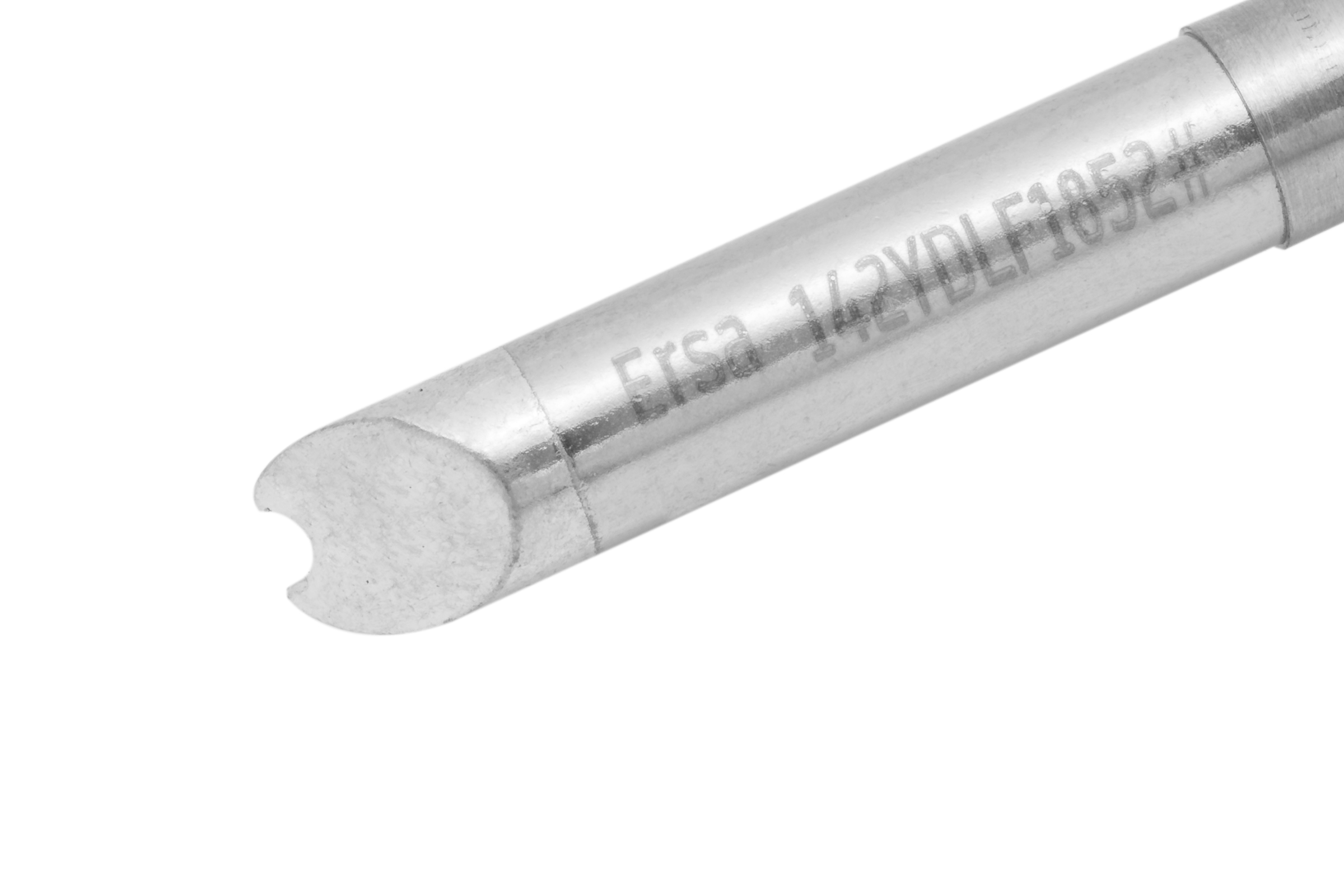

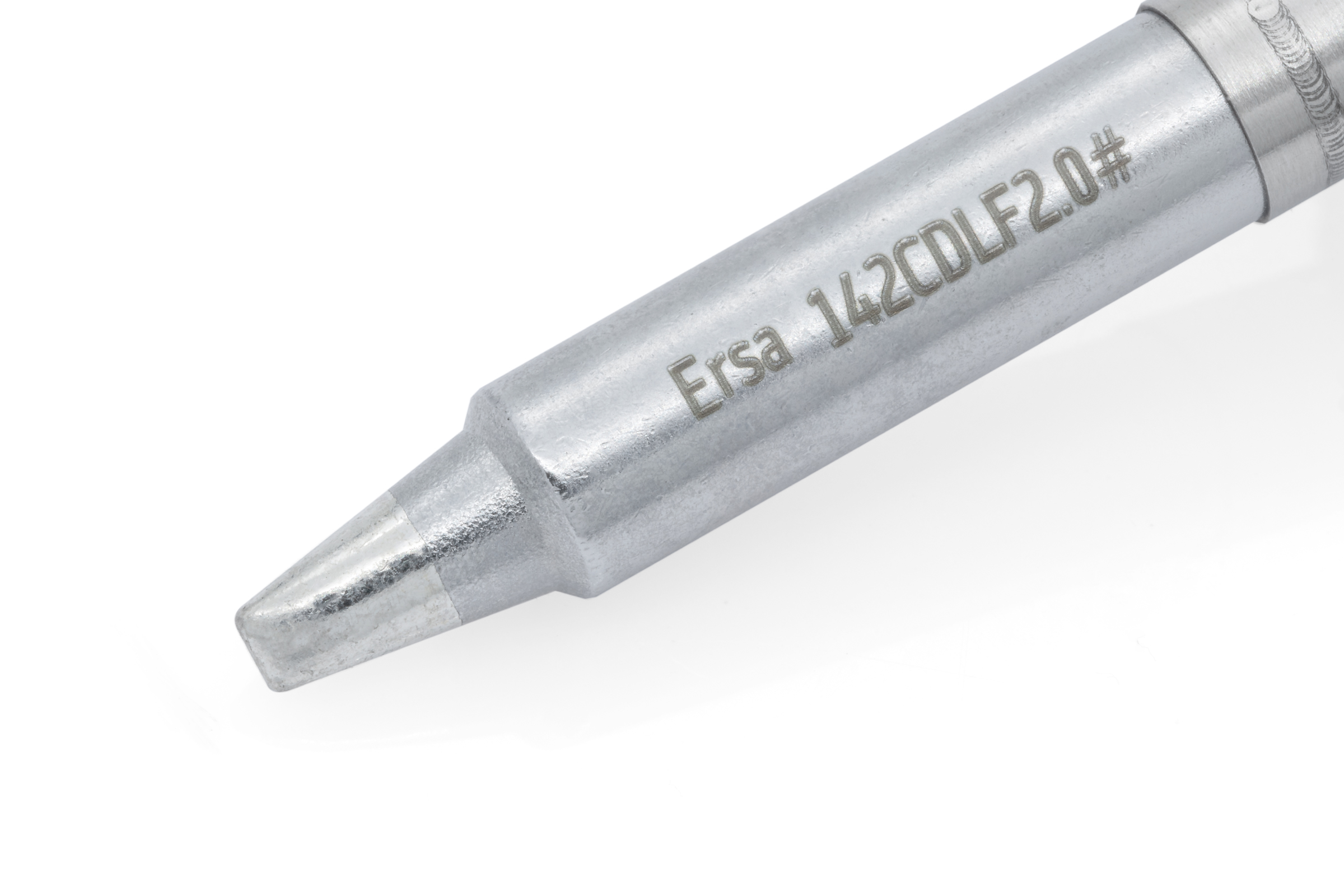

Série 142 - i-Tool TRACE et MK2Pannes pour i-Tool TRACE et i-Tool MK2

Série 202, 212, 222, 242, 252Pannes pour fers marteau série 200

Série 302Pannes pour fers marteau série 300

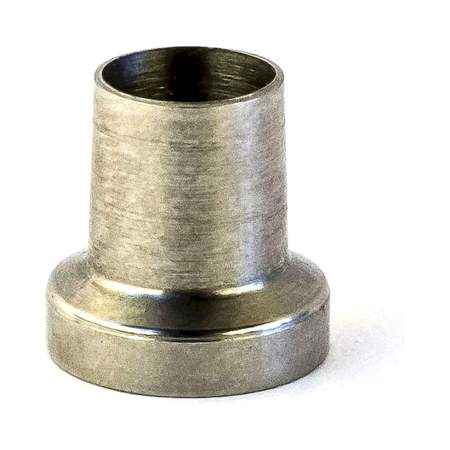

Série 422, 452, 462, 472Pannes à dessouder pour pinces Chip-Tool

Série 612, 662Pannes à dessouder pour appareil CT80

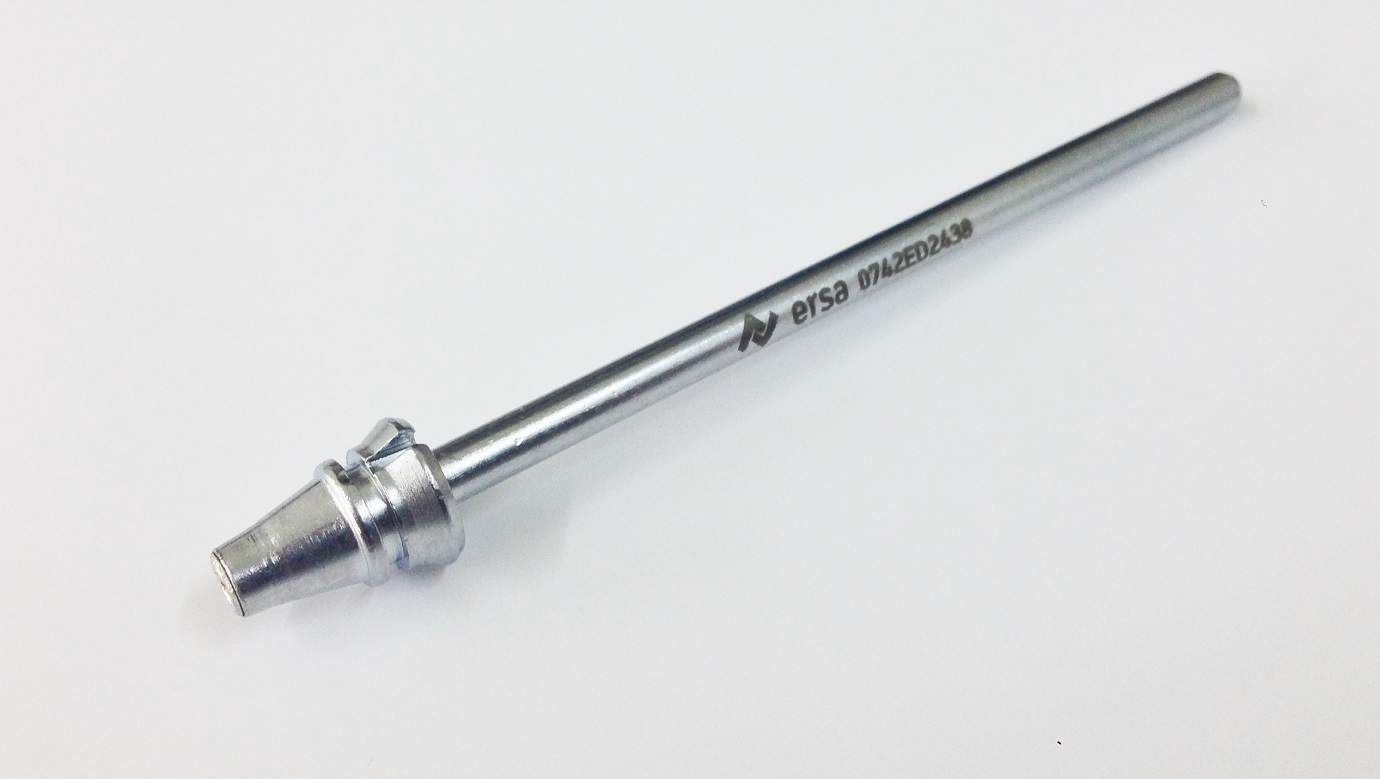

Série 722, 742Pannes à dessouder pour appareil X-Tool

Série 832, 842, 852Pannes pour POWER TOOL et MULTI-TC

Série G072Pannes Independent 75

⚙ Revêtement ERSADUR-LF - compatible alliages sans plomb, durée de vie étendue par rapport aux pannes standard

✓ Diversité de géométries - biseauté droit (A), pointe crayon (P), wick-tip (Z), largeurs de 0,4 à 8 mm

⚡ Principe de compatibilité - le numéro de série correspond à l'appareil: 102=i-Tool, 552=marteau 550, 722=X-Tool

↕ Versions allongées - en série 102: 0102PDLF04L et 0102PDLF05L pour joints de soudure difficiles d'accès

📦 Pannes à dessouder - pannes creuses pour X-Tool (série 722), CT80 (série 662) et pinces Chip-Tool (série 452)

Appareil Ersa	Série de pannes	Remarque
i-Tool	102, 152, 162, 172, 182	ERSADUR-LF, compatible sans plomb
i-Tool TRACE / MK2	142	Capteur trace, version MK2
Fer marteau série 550	552	Grandes pannes pour soudage en masse
Fer marteau série 200	202, 212, 222, 242, 252	Pannes de taille moyenne
Fer marteau série 300	302	Pannes pour la série 300
X-Tool (dessoudage)	722, 742	Pannes creuses, dessoudage par aspiration
Pince Chip-Tool	422, 452, 462, 472	Pannes à dessouder pour pinces CMS
CT80 (dessoudage)	612, 662	Pannes à dessouder pour CT80
MINITYP S	012, 032, 042, 052, 082	Pannes fines pour soudage miniature

Domaines d'application typiques: soudage manuel avec stations i-Tool en fabrication électronique (série 102), soudage en masse et raccordements de fils avec fers marteau (séries 202/302/552), rework CMS et dessoudage avec X-Tool (série 722) ou pinces Chip-Tool (série 452), soudage miniature et pas fins (série 012), et soudage de composants sensibles à la température avec alliages sans plomb et pannes ERSADUR-LF.

Was sind Löt- und Entlötspitzen und in welchen Industriezweigen werden sie hauptsächlich eingesetzt?

Löt- und Entlötspitzen sind präzise Werkzeugaufsätze für thermische Verbindungs- und Trennvorgänge elektronischer Bauteile, die sich durch spezifische Geometrien wie meißelförmig, bleistiftspitz oder abgewinkelt auszeichnen. Diese Werkzeuge finden primär Anwendung in der Elektronikfertigung, Leiterplattenmontage, Reparatur von Industriesteuerungen sowie in der Automobilelektronik und Medizintechnik. Professionelle Anwender schätzen insbesondere die ERSA DUR-Beschichtungstechnologie, die eine verlängerte Standzeit bei gleichbleibender Wärmeleitfähigkeit gewährleistet und sich durch optimierte Benetzungseigenschaften auszeichnet.

Nach welchen technischen Kriterien sollte man Lötspitzen auswählen und welche konkreten Spitzenbreiten sind verfügbar?

Die Auswahl von Lötspitzen erfolgt primär nach Spitzengeometrie, Durchmesser und Beschichtung entsprechend der jeweiligen Lötaufgabe. Meißelförmige Spitzen sind in Breiten von 0,7 mm bis 6,0 mm erhältlich, während bleistiftspitze Varianten mit Durchmessern ab 0,2 mm für Präzisionslötungen angeboten werden. Abgewinkelte Ausführungen mit 90 Grad Winkel ermöglichen das Löten schwer zugänglicher Stellen, wobei die DUR-Beschichtung eine optimierte Benetzung und Korrosionsbeständigkeit sicherstellt. Die Kompatibilität mit ERSA 300er und 400er Lötstation-Serien bestimmt zusätzlich die Spitzenauswahl für professionelle Anwendungen.

Welche DIN- und VDE-Normen gelten für professionelle Lötspitzen in der Elektronikfertigung?

Professionelle Lötspitzen unterliegen der DIN EN 61340-5-1 für ESD-Schutz beim Umgang mit elektrostatisch gefährdeten Bauteilen sowie der VDE 0100-410 für elektrische Sicherheit in Arbeitsumgebungen. Die thermische Belastbarkeit wird nach DIN EN 60068-2-2 geprüft, während die Materialverträglichkeit mit bleifreien Loten der RoHS-Richtlinie 2011/65/EU entsprechen muss. ERSA DUR-Spitzen erfüllen zusätzlich die Anforderungen der IPC-J-STD-001 für hochzuverlässige Lötverbindungen in der professionellen Elektronikfertigung und gewährleisten damit die Einhaltung internationaler Qualitätsstandards.

Welche Unterschiede bestehen zwischen DUR-beschichteten und vernickelten Lötspitzen?

DUR-beschichtete Lötspitzen wie die ERSA 0462MDLF-Serie bieten durch ihre Speziallegierung eine bis zu fünffach längere Standzeit gegenüber vernickelten Standardspitzen der 0302MZ-Serie. Die DUR-Technologie gewährleistet gleichmäßige Wärmeverteilung und reduzierte Oxidation bei Arbeitstemperaturen bis 450 Grad Celsius, während vernickelte Spitzen kostengünstiger sind und sich für gelegentliche Lötarbeiten eignen. Entlötspitzen-Sätze mit DUR-Beschichtung ermöglichen präzises Entlöten ohne Beschädigung der Leiterplattenoberfläche durch optimierte Wärmeleitung und Benetzungseigenschaften, wodurch sich die höhere Investition durch verlängerte Nutzungsdauer amortisiert.

Welche Installationsvoraussetzungen gelten für ERSA Lötspitzen und wie erfolgt die Kompatibilitätsprüfung?

ERSA Lötspitzen erfordern die Kompatibilität mit entsprechenden Lötstation-Modellen, wobei die 300er Serie andere Aufnahmen als die 400er und 700er Serien verwendet. Die Installation erfolgt durch einfaches Einsetzen in den vorgeheizten Lötkolben bei ausgeschalteter Station, wobei ein fester Sitz ohne Verkantung sichergestellt werden muss. Vario Tools Sets wie die 0SMD8015-Serie bieten universelle Kompatibilität für verschiedene ERSA-Stationen und ermöglichen den schnellen Spitzenwechsel ohne Werkzeug. Die elektrische Verbindung erfolgt automatisch durch den Bajonettverschluss mit integrierter Temperaturübertragung, wodurch eine gleichmäßige Wärmeverteilung gewährleistet wird.

Welche Betriebstemperaturen und Sicherheitsklassifizierungen gelten für professionelle Lötspitzen?

Professionelle ERSA Lötspitzen sind für kontinuierliche Betriebstemperaturen von 150 bis 450 Grad Celsius ausgelegt, wobei DUR-beschichtete Varianten kurzzeitig bis 480 Grad Celsius belastbar sind. Die Schutzklasse entspricht IP20 für trockene Arbeitsumgebungen, während die elektrische Isolierung der Klasse II nach VDE 0100-410 entspricht. ESD-sichere Ausführungen gewährleisten einen Ableitwiderstand von 10 hoch 6 bis 10 hoch 9 Ohm gemäß DIN EN 61340-5-1 zum Schutz empfindlicher Elektronikbauteile. Die thermische Trägheit beträgt bei meißelförmigen Spitzen 2,5 bis 4,2 Sekunden für 350 Grad Celsius Aufheizzeit und ermöglicht präzise Temperaturregelung.

Wie oft müssen Lötspitzen gewartet werden und welche Standzeiten sind realistisch?

DUR-beschichtete ERSA Lötspitzen erreichen bei professioneller Nutzung Standzeiten von 200 bis 500 Betriebsstunden, während vernickelte Standardspitzen nach 40 bis 100 Stunden ausgetauscht werden müssen. Die tägliche Reinigung erfolgt mit feuchten Zelluloseschwämmen ohne aggressive Schleifmittel, um die Beschichtung zu erhalten. Wöchentliche Inspektion auf Oxidation, Verformung oder Beschichtungsschäden ist erforderlich, wobei stark korrodierte Spitzen sofort ersetzt werden müssen. Präventive Wartung durch Verzinnung nach jedem Gebrauch und Lagerung in reduzierter Atmosphäre verlängert die Lebensdauer erheblich und reduziert die Betriebskosten.
