Systèmes de réfection

Solutions de brasage Ersa

Les systèmes de réfection Ersa combinent un chauffage IR par le bas, un chauffage à air chaud par le haut et une régulation précise de la température dans une seule unité pour le retrait et le re-soudage sécurisé des composants BGA, QFP et CSP. Le système Hybrid Rework HR100A avec une puissance de chauffe de 200 W associe les modes IR et air chaud. Il est disponible avec une plaque chauffante intégrée (HR100A-HP) ou en version sans. Le câble de commande i-Con C relie l'unité de commande au fer HP100A, tandis que l'adaptateur Y 0IRHP100A-15 permet l'utilisation simultanée du HP100A et de l'aspiration.

La gamme comprend 128 articles, dont des systèmes complets, des stands, des câbles et des accessoires. Le stand de réfection dédié au HR 100 A maintient le fer en position au-dessus du composant, réduisant la fatigue de l'opérateur lors d'une utilisation prolongée.

⚡ 200 W de puissance (HR100A) - chauffage combiné IR et air chaud pour une distribution thermique uniforme
⚙ Principe hybride IR + air chaud - chauffage doux des BGA, QFP et CSP sans stress thermique
✓ Option plaque chauffante HR100A-HP - préchauffage intégré stabilisant le gradient thermique de la carte
✦ Câblage système modulaire - adaptateur Y 0IRHP100A-15 pour HP100A et aspiration simultanés
📦 Stands complets disponibles - stand 0IRHR-ST050 pour un positionnement précis et peu fatigant du fer
RéférenceDescriptionRemarques
0IRHR100ASystème Hybrid Rework HR100A, IR + air chaud, 200 WSans plaque chauffante
0IRHR100A-HPHR100A avec plaque chauffante intégrée, 200 WPréchauffage pour rework BGA
0IRHP100A-14Câble de commande i-Con C vers HP100ARelie l'unité de commande au fer
0IRHP100A-15Adaptateur Y i-Con CHP100A + aspiration simultanément
0IRHR-ST050Stand de réfection hybride completPour HR 100 A, positionnement précis

Domaines d'application typiques: Rebillage et rework BGA en production CMS, réparation de cartes équipées de boîtiers QFP et CSP, maintenance en électronique de puissance et variateurs, rework sur cartes prototype en R&D, et service après-vente pour les assemblages complexes.

✓ 128 articles disponiblesSystèmes, stands, câbles, accessoires en stock
⚙ Distributeur agréé ErsaPièces de rechange et accessoires d'origine
Afficher en Grille Liste

Produits 1-24 sur 125

Par ordre croissant
  1. Systeme de rework hybride HR 500, 2500 W - Ersa 0HR500
    Ajouter à ma liste d’envie Ajouter au comparateur
    Systeme de rework hybride HR 500, 2500 W - Ersa 0HR500
    20 465,00 €
    Excl. 19% VAT , excl. Shipping Cost
  2. Ersa 0IRHR100A-HP. Hybrid Rework System HR100A mit Heizplatte
    Ajouter à ma liste d’envie Ajouter au comparateur
    Système de rework hybride HR100A avec plaque chauffante, IR/air chaud 200 W - Ersa 0IRHR100A-HP
    7 560,00 €
    Excl. 19% VAT , excl. Shipping Cost
  3. Camera de refusion RPC pour HR 600 XL - Ersa 0HR610XL
    Ajouter à ma liste d’envie Ajouter au comparateur
    Camera de refusion RPC pour HR 600 XL - Ersa 0HR610XL
    6 037,50 €
    Excl. 19% VAT , excl. Shipping Cost
  4. Ersa 0IRHP100A. Heizplatte IRHP 100A
    Ajouter à ma liste d’envie Ajouter au comparateur
    Plaque chauffante IRHP 100A avec trépied, 800 W - Ersa 0IRHP100A
    3 885,00 €
    Excl. 19% VAT , excl. Shipping Cost
  5. Ersa 0IRHR100A. Hybrid Rework System HR100A
    Ajouter à ma liste d’envie Ajouter au comparateur
    Système de rework hybride HR100A, IR + air chaud, 200 W - Ersa 0IRHR100A
    3 150,00 €
    Excl. 19% VAT , excl. Shipping Cost
  6. Ersa 0HR635. Leiterplatten Wechselrahmen XL (535 x 300 mm (+x)) für HR600
    Ajouter à ma liste d’envie Ajouter au comparateur
    Cadre interchangeable pour circuits imprimés XL, 535 x 300 mm (+x), pour HR600 - Ersa 0HR635
    2 835,00 €
    Excl. 19% VAT , excl. Shipping Cost

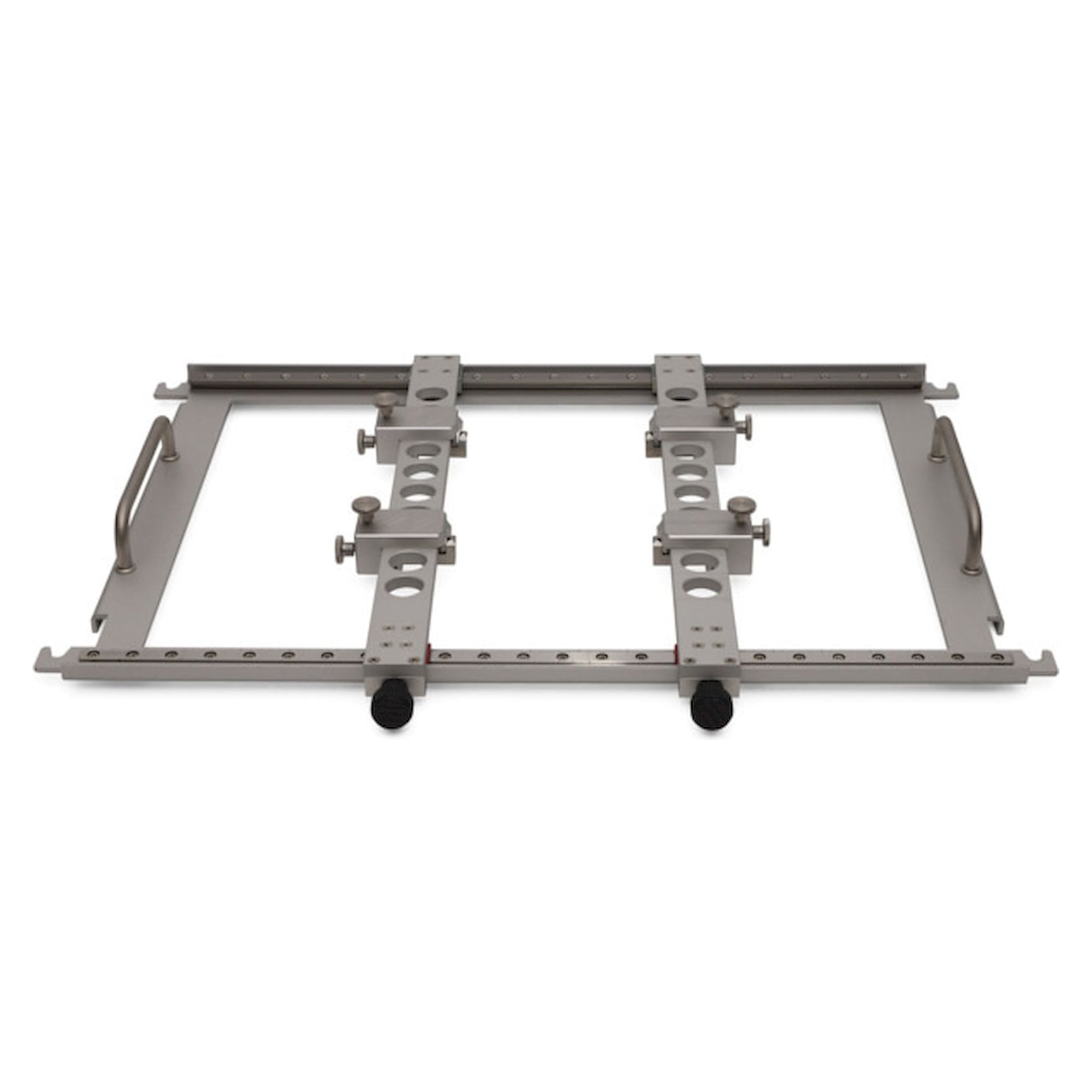

  7. Ersa 0HR625. Leiterplatten Wechselrahmen HR600 (390 x 300 mm (+x))
    Ajouter à ma liste d’envie Ajouter au comparateur
    Cadre interchangeable pour circuits imprimés HR600, 390 x 300 mm (+x) - Ersa 0HR625
    2 310,00 €
    Excl. 19% VAT , excl. Shipping Cost
  8. Ersa 0PL500A-SPC. SPLIT-Optik Kassette für PL500A, PL550A
    Ajouter à ma liste d’envie Ajouter au comparateur
    Cassette optique SPLIT pour systèmes de placement PL 500 A, PL 550 A - Ersa 0PL500A-SPC
    2 215,50 €
    Excl. 19% VAT , excl. Shipping Cost
  9. Ersa 0HR200. HR 200 Rework-System 400 Watt
    Ajouter à ma liste d’envie Ajouter au comparateur
    Système de rework hybride HR 200, 400 W - Ersa 0HR200
    2 205,00 €
    Excl. 19% VAT , excl. Shipping Cost
  10. Ersa 0HR554. Leiterplatten Wechselrahmen für HR550
    Ajouter à ma liste d’envie Ajouter au comparateur
    Cadre interchangeable pour circuits imprimés HR550 - Ersa 0HR554
    1 995,00 €
    Excl. 19% VAT , excl. Shipping Cost
  11. Ersa 0HR615. Extra Bauteilfreiheit nach unten von 65 mm (35 mm Standard) für HR600
    Ajouter à ma liste d’envie Ajouter au comparateur
    Dégagement supplémentaire vers le bas de 65 mm (35 mm standard) pour HR600 - Ersa 0HR615
    1 785,00 €
    Excl. 19% VAT , excl. Shipping Cost
  12. Ersa 0IRHP100A-03. Rework Heizplatte, 230 V, 800 W
    Ajouter à ma liste d’envie Ajouter au comparateur
    Plaque chauffante infrarouge Rework, 230 V, 800 W - Ersa 0IRHP100A-03
    1 365,00 €
    Excl. 19% VAT , excl. Shipping Cost
  13. Ersa 0PL6500-41. Saugdüse 20 MM für PL650A / gummiert
    Ajouter à ma liste d’envie Ajouter au comparateur
    Buse d'aspiration 20 mm pour PL650A, caoutchoutée - Ersa 0PL6500-41
    1 359,75 €
    Excl. 19% VAT , excl. Shipping Cost
  14. Table X-Y pour circuits imprimés, réglable en hauteur, antistatique - Ersa 0IR5500-01
    Ajouter à ma liste d’envie Ajouter au comparateur
    Table X-Y pour circuits imprimés, réglable en hauteur, antistatique - Ersa 0IR5500-01
    756,00 €
    Excl. 19% VAT , excl. Shipping Cost
  15. Ersa 0PL500A-LP01. Leiterplatten-Unterstützung
    Ajouter à ma liste d’envie Ajouter au comparateur
    Support de circuit imprimé pour PL550A et RPC550A - Ersa 0PL500A-LP01
    678,51 €
    Excl. 19% VAT , excl. Shipping Cost
  16. Support de thermocouple V2 pour tous les systèmes de rework - Ersa 0HR641
    Ajouter à ma liste d’envie Ajouter au comparateur
    Support de thermocouple V2 pour tous les systèmes de rework - Ersa 0HR641
    609,00 €
    Excl. 19% VAT , excl. Shipping Cost
  17. Ersa 0PL6500-17. Saugdüse 10 MM für PL650A
    Ajouter à ma liste d’envie Ajouter au comparateur
    Buse d'aspiration 10 mm pour système PL650A - Ersa 0PL6500-17
    601,65 €
    Excl. 19% VAT , excl. Shipping Cost
  18. Ersa 0HR200-14. Kompletter Leiterplattenhalter für HR200
    Ajouter à ma liste d’envie Ajouter au comparateur
    Support de circuit imprimé complet pour système de rework HR 200 - Ersa 0HR200-14
    508,73 €
    Excl. 19% VAT , excl. Shipping Cost
  19. Ersa 0IRHR-ST050. Hybrid Rework Stativ komplett
    Ajouter à ma liste d’envie Ajouter au comparateur
    Support Hybrid Rework complet pour HR 100 A - Ersa 0IRHR-ST050
    498,75 €
    Excl. 19% VAT , excl. Shipping Cost
  20. Ersa 0PR100-S00V9. Print-Schablone Sondertype, Stufengröße kleiner 3x3mm, bis 100 Pads
    Ajouter à ma liste d’envie Ajouter au comparateur
    Pochoir d'impression type spécial 2.2, marches inférieures à 3x3 mm, jusqu'à 100 pastilles - Ersa 0PR100-S00V9
    459,00 €
    Excl. 19% VAT , excl. Shipping Cost
  21. Ersa 0IR6500-17. Leiterplattenzusatzhalter
    Ajouter à ma liste d’envie Ajouter au comparateur
    Support additionnel de circuit imprimé pour IR 500/550/650A, lot de 4 - Ersa 0IR6500-17
    456,75 €
    Excl. 19% VAT , excl. Shipping Cost
  22. Ersa 0PR100-D003. Dip-Schablone 20 x 20 mm / 100 mikrometer
    Ajouter à ma liste d’envie Ajouter au comparateur
    Pochoir de trempage 20 x 20 mm, profondeur 100 microns - Ersa 0PR100-D003
    446,25 €
    Excl. 19% VAT , excl. Shipping Cost
  23. Ersa 0PR100-D001. Dip-Schablone 40 x 40 mm / 300 mikrometer
    Ajouter à ma liste d’envie Ajouter au comparateur
    Pochoir de trempage 40 x 40 mm, 300 µm, pour station Dip et Print - Ersa 0PR100-D001
    446,25 €
    Excl. 19% VAT , excl. Shipping Cost
  24. Ersa 0PR100-D002. Dip-Schablone 20 x 20 mm / 150 mikrometer
    Ajouter à ma liste d’envie Ajouter au comparateur
    Pochoir de trempage 20 x 20 mm, 150 µm pour station Dip et Print 0PR100 - Ersa 0PR100-D002
    446,25 €
    Excl. 19% VAT , excl. Shipping Cost
Page
par page
File Icon Ersa Soldering Tools. Catalog (en) (10.47 MB)
File Icon Ersa Lötwerkzeuge. Katalog (de) (10.49 MB)
Qu'est-ce qu'un système de rework ERSA et dans quelles industries est-il utilisé ?
Un système de rework ERSA est un équipement de réparation et de modification précise de cartes électroniques utilisant la technologie de refusion contrôlée pour déposer et replacer des composants montés en surface. Ces systèmes hybrides combinent chauffage par convection et rayonnement infrarouge pour atteindre des profils thermiques optimaux jusqu'à 2500W comme le HR500. L'industrie automobile, l'aérospatiale, la défense et la fabrication d'équipements médicaux utilisent ces systèmes pour réparer des assemblages électroniques critiques où la précision de placement et le contrôle thermique sont essentiels pour maintenir la fiabilité des produits finis.
Quels sont les critères techniques clés pour sélectionner un système de rework ERSA ?
La sélection d'un système de rework ERSA dépend principalement de la puissance de chauffe requise, allant de 400W pour le HR200 jusqu'à 2500W pour le HR500 Hybrid, ainsi que des dimensions maximales de cartes supportées. Les systèmes HR600 acceptent des cartes jusqu'à 390x300mm avec les cadres standard HR625, extensibles à 535x300mm avec le cadre XL HR635. La présence d'une plaque chauffante intégrée comme l'IRHP100A de 800W à 230V permet le préchauffage homogène des substrats, tandis que les options de caméra RPC comme le HR610XL offrent un contrôle visuel temps réel du processus de refusion.
Quelles normes européennes et certifications s'appliquent aux systèmes de rework industriels ?
Les systèmes de rework ERSA respectent les directives européennes CE pour la compatibilité électromagnétique selon EN 61000 et la sécurité des équipements électriques basse tension EN 61010-1. La conformité RoHS garantit l'absence de substances dangereuses dans les matériaux de construction, tandis que les normes IPC-A-610 définissent les critères d'acceptabilité pour les assemblages électroniques réparés. Pour les environnements sensibles aux décharges électrostatiques, les systèmes intègrent des mesures de protection ESD conformes à la norme EN 61340-5-1, essentielles lors de la manipulation de composants semiconducteurs sensibles.
Quelle est la différence entre les systèmes HR200, HR500 et HR600 d'ERSA ?
Le HR200 de 400W constitue le système d'entrée de gamme avec plaque chauffante optionnelle IRHP100A-03, adapté aux réparations de composants de taille moyenne sur cartes standards. Le HR500 Hybrid de 2500W représente la solution haute performance combinant convection et infrarouge pour traiter des composants complexes comme les processeurs BGA de grande taille. Le HR600 offre la plus grande capacité de traitement avec support de cartes jusqu'à 535x300mm via le cadre XL HR635, dégagement vertical de 65mm avec l'option HR615, et compatibilité avec la caméra de processus RPC HR610XL pour un contrôle précis des profils thermiques.
Quelles sont les exigences d'installation pour un système de rework ERSA ?
L'installation d'un système de rework ERSA nécessite une alimentation électrique stable 230V monophasée avec protection différentielle adaptée à la puissance du système, de 400W pour le HR200 jusqu'à 2500W pour le HR500. Un système d'extraction des vapeurs de flux doit être raccordé selon les normes EN 14175 pour évacuer les fumées de soudage, complété par un éclairage de poste de travail minimum 1000 lux conforme à la norme EN 12464-1. La surface de travail doit supporter le poids de l'équipement et permettre l'accès aux connexions pneumatiques si des fonctions de pick-and-place automatisées sont utilisées avec des buses comme la PL6500-41.
Quelles sont les caractéristiques de sécurité et la plage de température des systèmes ERSA ?
Les systèmes de rework ERSA intègrent des protections thermiques avec arrêt automatique en cas de surchauffe, des capteurs de température redondants pour contrôler les profils de chauffe entre température ambiante et 350°C selon les besoins des alliages de brasage. La classe de protection IP20 assure la protection contre les corps étrangers solides supérieurs à 12mm tout en permettant la ventilation nécessaire au refroidissement des composants électroniques. Les systèmes hybrides disposent de verrouillages de sécurité empêchant l'activation simultanée de sources de chaleur incompatibles et d'interfaces utilisateur avec signalisation visuelle et sonore des phases critiques du processus de rework.
Quel est le programme de maintenance recommandé pour les systèmes de rework ERSA ?
La maintenance préventive des systèmes ERSA comprend un nettoyage hebdomadaire des surfaces de travail et des capteurs de température, un contrôle mensuel de l'étalonnage thermique des thermocouples avec vérification des écarts inférieurs à ±2°C selon la norme IEC 60584. Le remplacement annuel des filtres d'extraction et la vérification des connexions électriques selon la périodicité définie par la norme EN 60204-1 garantissent la fiabilité opérationnelle. Les plaques chauffantes comme l'IRHP100A nécessitent une inspection semestrielle de l'uniformité thermique, tandis que les composants optiques des systèmes à caméra RPC requièrent un nettoyage trimestriel pour maintenir la qualité d'image nécessaire au contrôle des processus de refusion.
