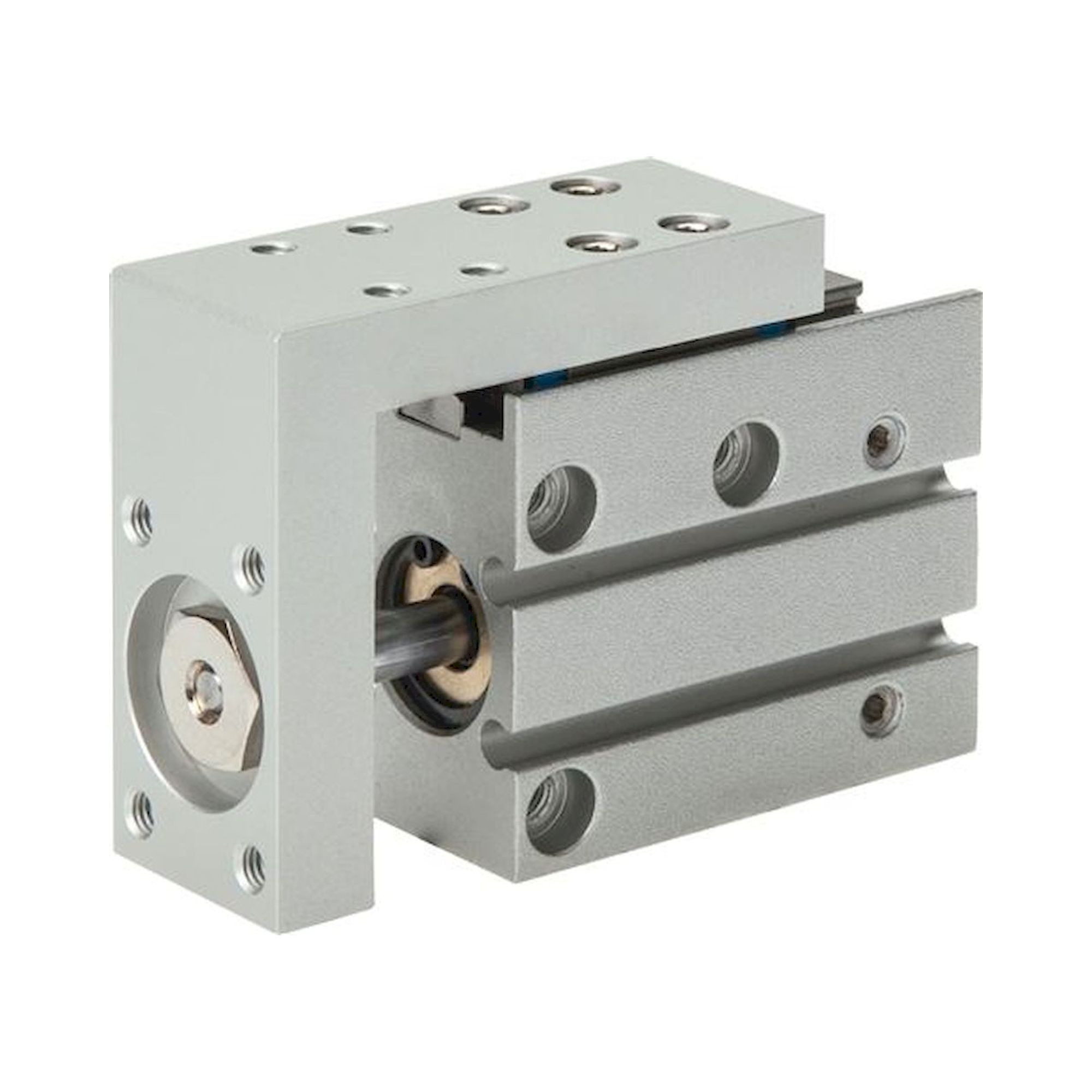

EMC EXH 20/25. Kompaktschlitten, Kolben 20mm,Hub 25mm

Name: EMC EXH 20/25. Kompaktschlitten, Kolben 20mm,Hub 25mm
Brand: E.MC
SKU: FL-EXH-20/25
Price: 21711.550001 EUR
Availability: InStock

21.711,55 € 18.245,00 €

exkl. Versandkosten

Artikel

FL-EXH-20/25

Hersteller-Nr.

EXH 20/25

Kompaktschlitten, Kolben 20mm,Hub 25mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: EMC EXH 20/25. Kompaktschlitten, Kolben 20mm,Hub 25mm
21.711,55 € 18.245,00 €
exkl. Versandkosten
EMC EXH 20/30. Kompaktschlitten, Kolben 20mm,Hub 30mm
22.218,49 € 18.671,00 €
exkl. Versandkosten
EMC EXH 10/30. Kompaktschlitten, Kolben 10mm,Hub 30mm
17.765,51 € 14.929,00 €
exkl. Versandkosten

Details

Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +70 °C

Betriebsdruck:
max. 7 bar

Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH

Kolbendurchmesser [mm]	20
Hub [mm]	25
Ausführung	Kompaktschlitten
P (Druckluftanschluss)	M 5
Reparatursätze	EXH 20 REP
A [mm]	10
B [mm]	15
C [mm]	20
D [mm]	14,0
E [mm]	6
F [mm]	52,5
G [mm]	68,0
H [mm]	11,0
I [mm]	6,0
J [mm]	4x
K [mm]	34
L [mm]	7,0
LA [mm]	30
LT [mm]	84
M [mm]	32
N [mm]	54,0
NS [mm]	40
O [mm]	9,5
P1	M 5
P2	M 5
P3	M 5
P4	M 6
P5 [mm]	9,3 (8,0 tief)
P6 [mm]	5,1
Q1 [mm]	32
Q2 [mm]	64,5
R1 [mm]	20
R2 [mm]	34
S [mm]	63,5
S1 [mm]	8
S2 [mm]	11,0
S3 [mm]	9,5
T [mm]	24,5
U [mm]	20,0
V [mm]	6,0
W [mm]	34
X [mm]	14
Y [mm]	31
Z [mm]	20
