Was sind ESD Verpackungen und in welchen Industriebereichen werden sie eingesetzt?

ESD Verpackungen sind speziell entwickelte Verpackungsmaterialien mit ableitfähigen Eigenschaften, die empfindliche elektronische Bauteile vor elektrostatischen Entladungen mit Spannungen über 100 Volt schützen. Diese Verpackungslösungen finden primären Einsatz in der Halbleiterindustrie, Automobilelektronik, Medizintechnik und Telekommunikation, wo bereits minimale elektrostatische Entladungen kostspielige Bauteilschäden verursachen können. Typische Anwendungen umfassen den Transport von Mikrochips, Leiterplatten, Sensoren und anderen elektronischen Komponenten zwischen Fertigungsstätten und Montagebetrieben.

Welche technischen Auswahlkriterien sind bei ESD Verpackungsmaterialien zu beachten?

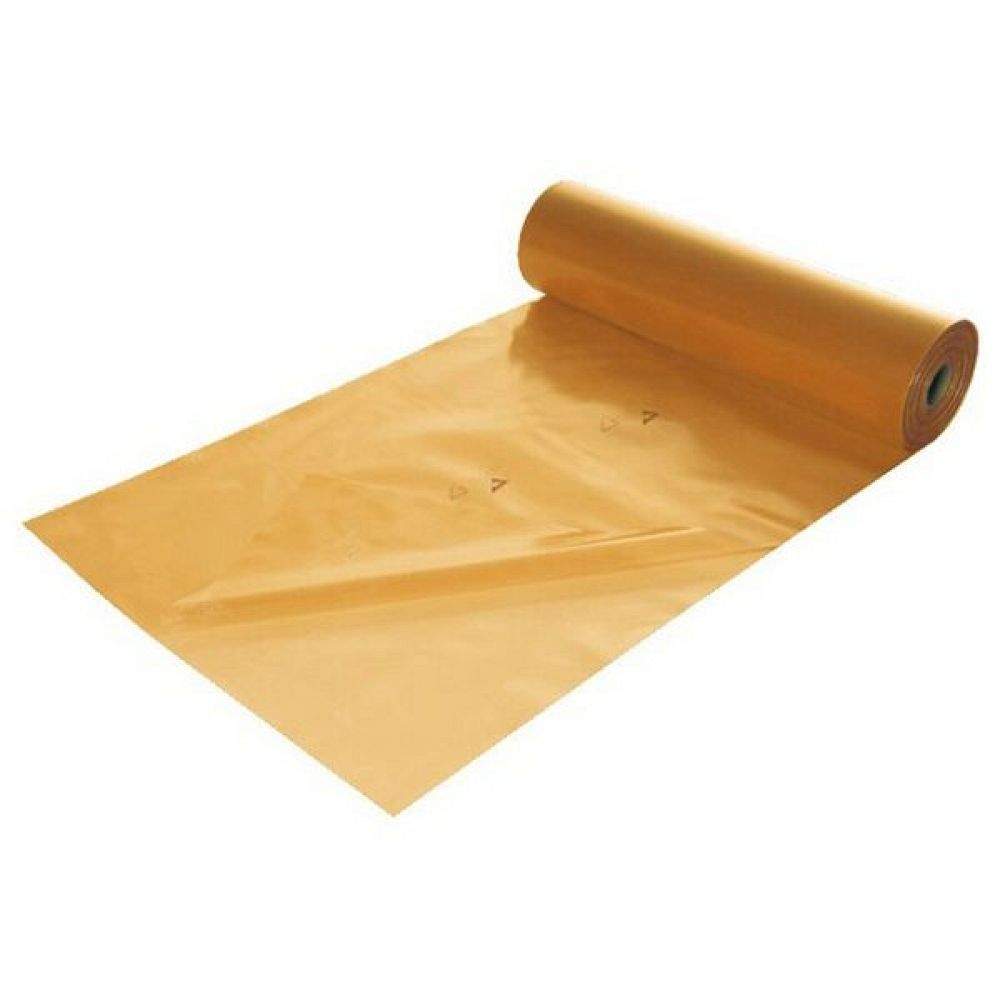

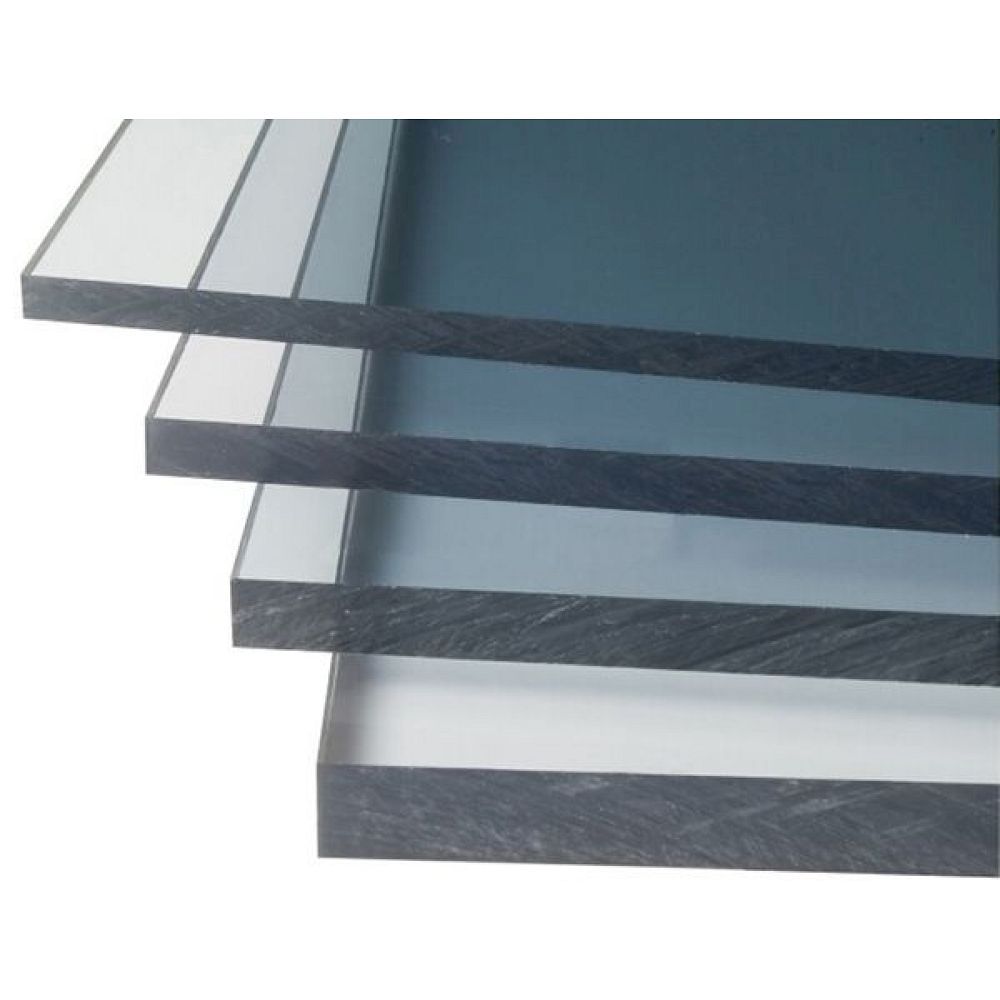

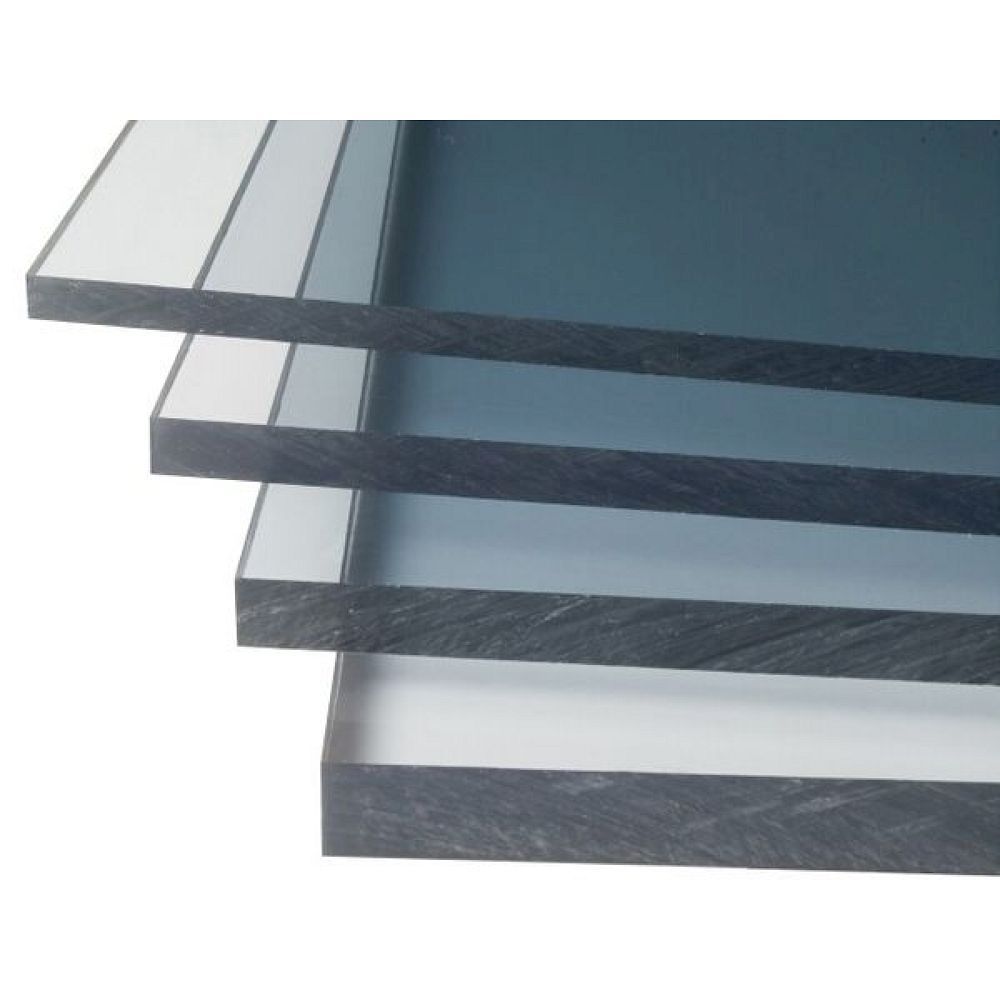

Bei der Auswahl von ESD Verpackungen sind der Oberflächenwiderstand zwischen 10⁶ und 10¹² Ohm sowie die Durchschlagfestigkeit entscheidende Kriterien. Warmbier DPF-100 Polyesterfolie bietet beispielsweise eine Breite von 1220 mm und 100 m Rollenlänge für großflächige Anwendungen, während die DPC300 Polycarbonatplatten in Stärken von 4 bis 10 mm für mechanischen Schutz verfügbar sind. Die Materialdicke variiert je nach Schutzanforderung von 0,09 mm bei Schlauchfolien bis zu 10 mm bei starren Polycarbonatplatten für den Dauereinsatz.

Welche Normen und Zertifizierungen gelten für ESD Verpackungsmaterialien?

ESD Verpackungen müssen primär der DIN EN 61340-5-1 für elektrostatische Kontrolle in der Elektronikfertigung entsprechen, welche Grenzwerte für Oberflächenwiderstände und Ableitzeiten definiert. Zusätzlich ist die IEC 61340-4-1 für Verpackungsmaterialien maßgeblich, die Prüfverfahren für elektrostatische Eigenschaften festlegt. Für den internationalen Handel sind oft auch die ANSI/ESD S541 Zertifizierung sowie die MIL-PRF-81705 Militärspezifikation erforderlich, insbesondere bei Luft- und Raumfahrtanwendungen.

Was sind die Hauptunterschiede zwischen verschiedenen ESD Verpackungstypen?

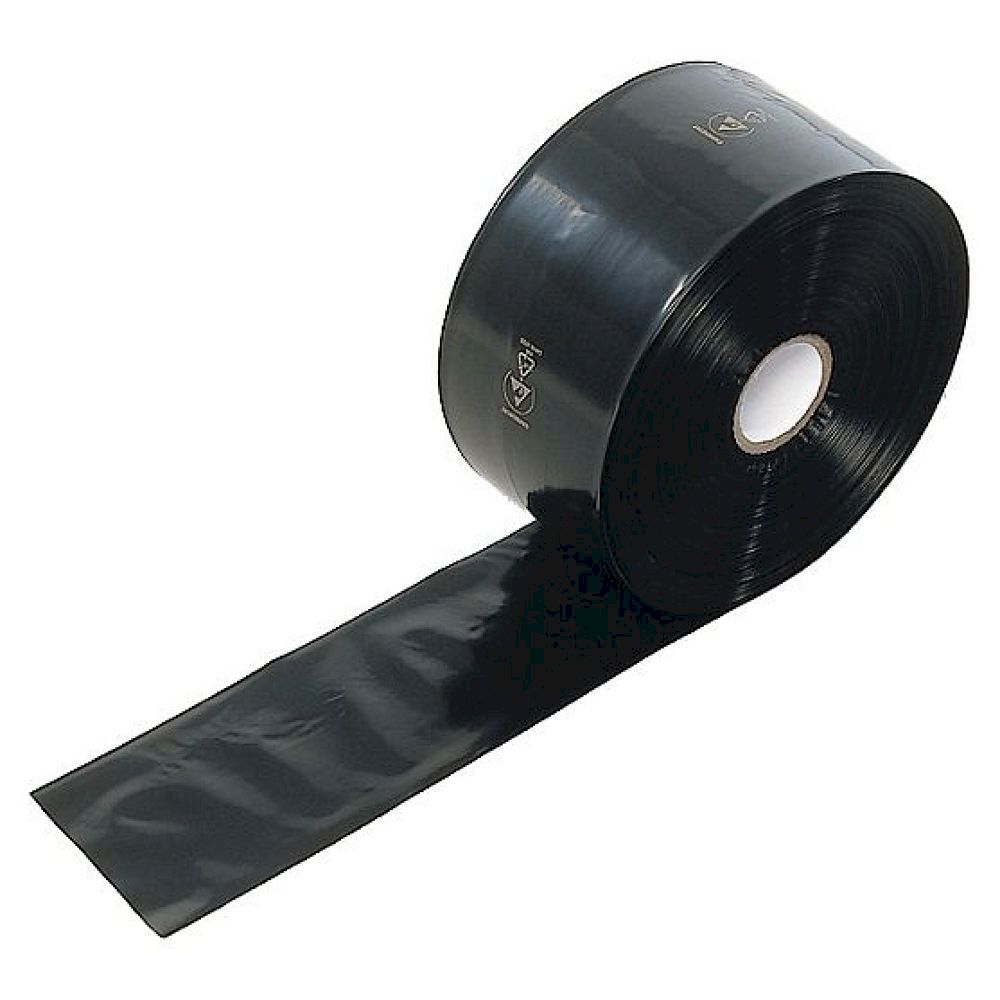

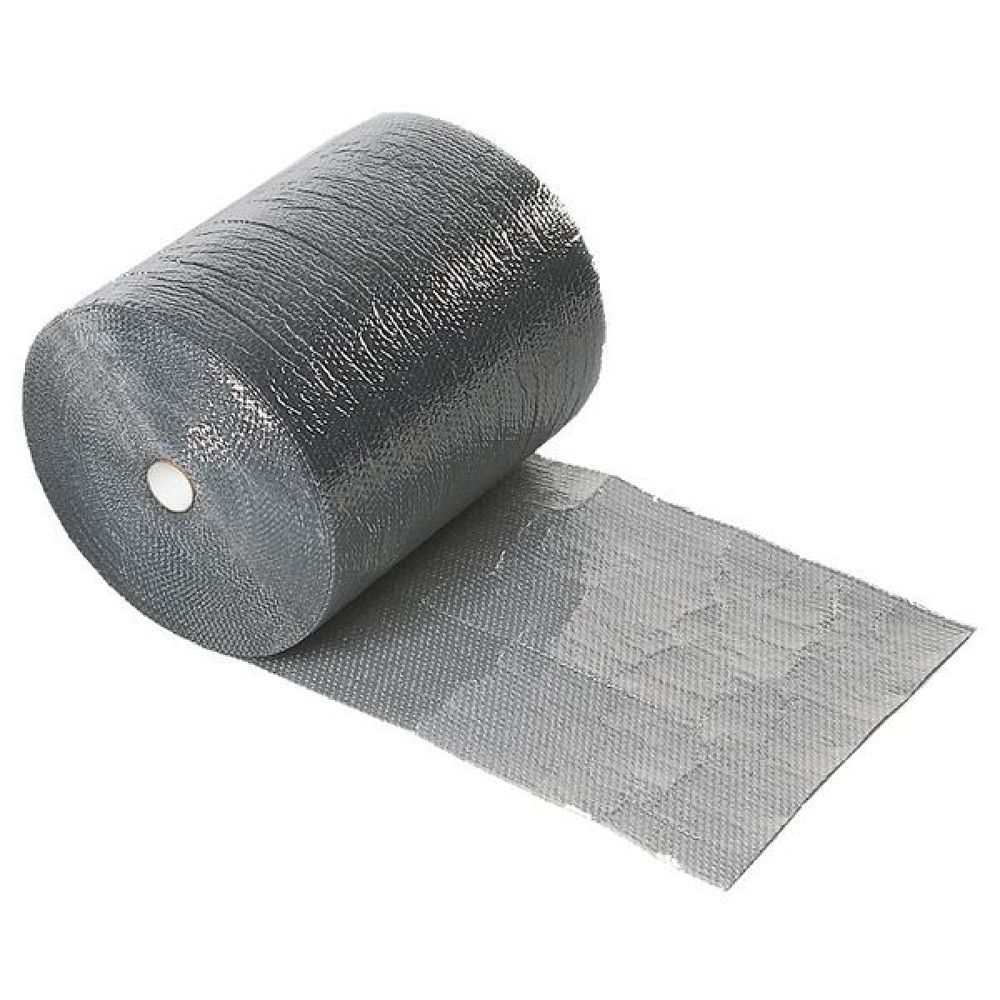

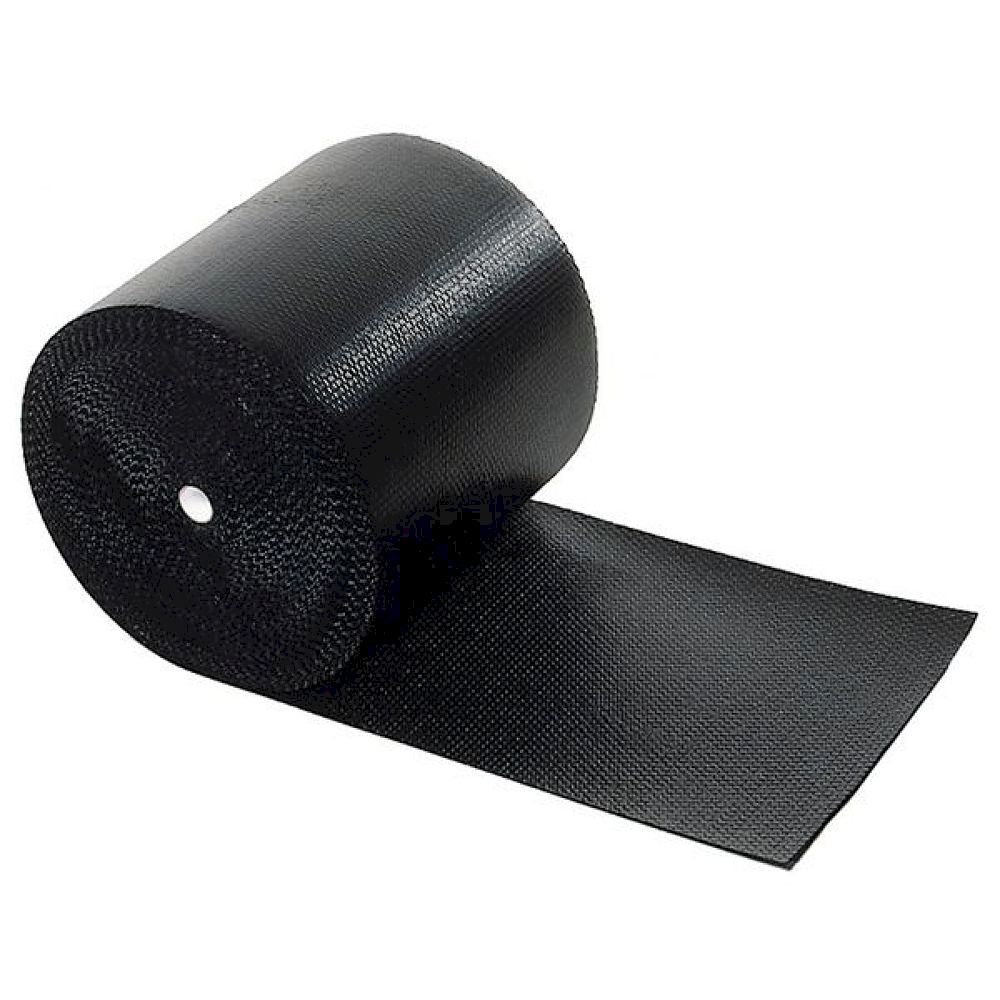

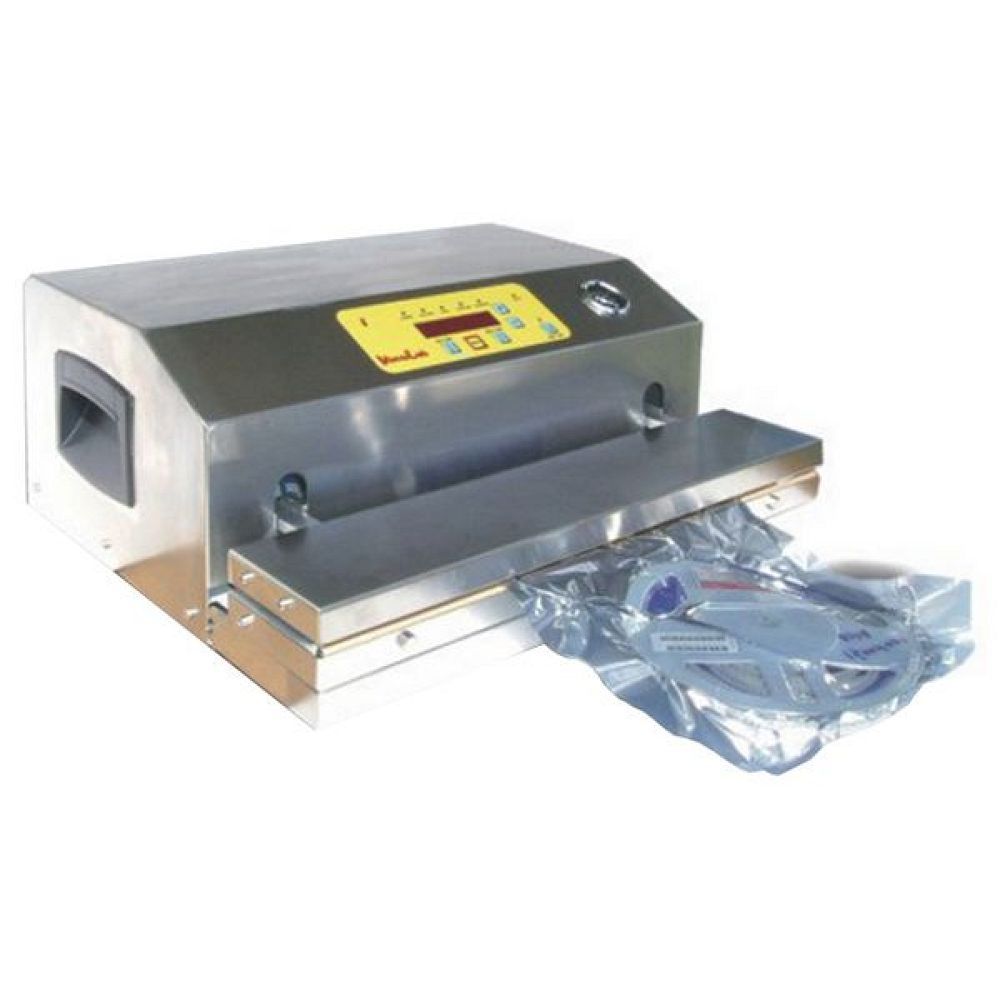

ESD Schlauchfolien wie die Warmbier Carbostat Serie bieten flexible Verpackung für unregelmäßige Bauteilformen mit Breiten ab 300 mm, während starre Polycarbonatplatten dauerhaften mechanischen Schutz für Werkstückträger gewährleisten. Selbstklebende Varianten wie die DPF-SK-100 ermöglichen permanente Oberflächenabdeckung ohne zusätzliche Befestigung, während abschirmende Luftpolsterfolien der HIGHSHIELD Serie kombinierten Stoß- und ESD-Schutz bei 1200 mm Bahnbreite bieten. Vakuumverpackungsmaschinen ermöglichen hermetischen Verschluss für langfristige Lagerung in kontrollierten Atmosphären.

Welche Installationsanforderungen gelten für ESD Verpackungssysteme?

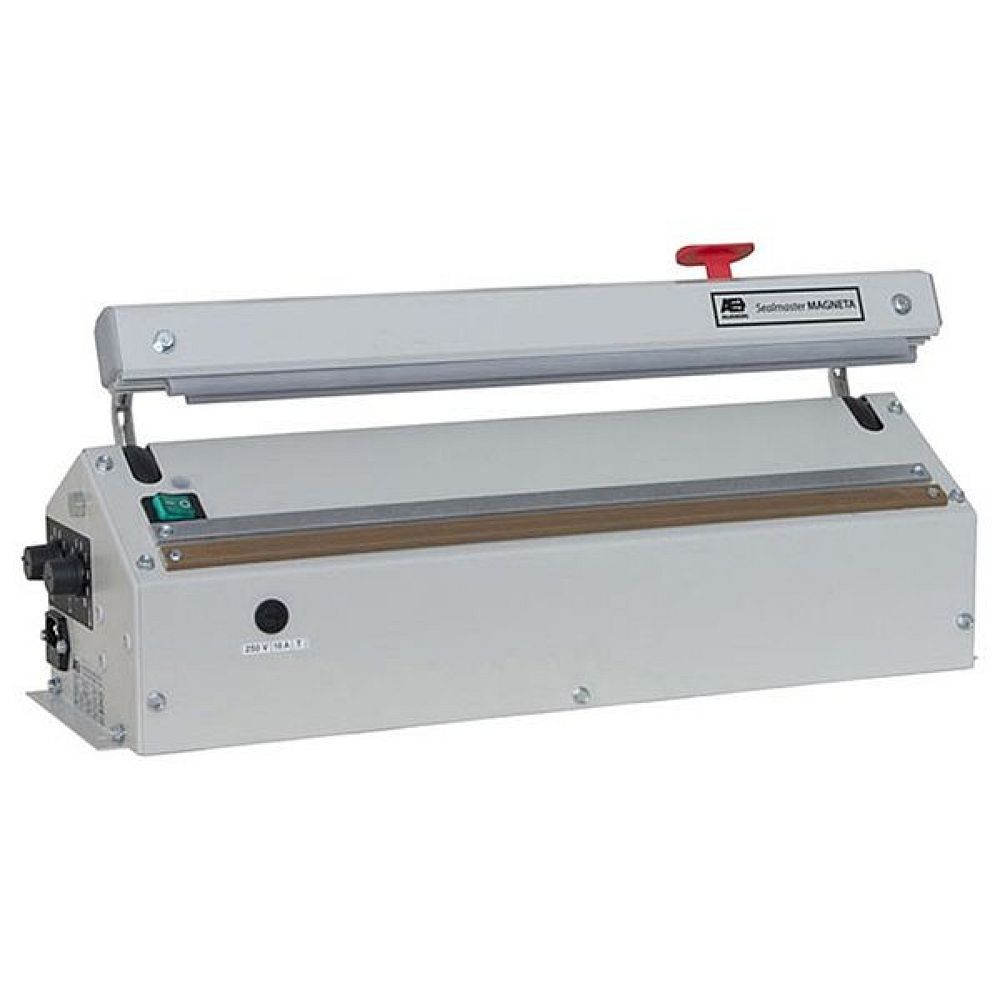

ESD Verpackungsanlagen erfordern eine geerdete Arbeitsumgebung mit Potentialausgleich gemäß DIN EN 61340-5-1, wobei alle metallischen Komponenten über 1 MOhm Erdungswiderstand verfügen müssen. Schweißgeräte wie das VACUWELD System benötigen 230V Anschluss und erzeugen 450x6 mm Schweißnähte für dauerhafte Beutelversiegelung, während kleinere Folienschweißgeräte mit 620x3 mm Nahtbreite für Standard-Verpackungsaufgaben ausreichen. Die Raumluftfeuchtigkeit sollte zwischen 45-65% relativer Feuchte gehalten werden, um optimale elektrostatische Eigenschaften der Verpackungsmaterialien zu gewährleisten.

Welche Schutzklassen und Betriebsparameter haben ESD Verpackungsmaterialien?

ESD Verpackungsmaterialien erreichen typischerweise Schutzklasse IP40 gegen Berührung und Fremdkörper über 1 mm, wobei speziell versiegelte Ausführungen bis IP65 für staubdichte und strahlwasserfeste Anwendungen verfügbar sind. Der Betriebstemperaturbereich erstreckt sich von -40°C bis +80°C für Standardfolien, während Polycarbonatplatten kontinuierliche Temperaturen bis +120°C ohne Eigenschaftsverlust tolerieren. Die elektrostatische Schirmwirkung beträgt mindestens 40 dB Dämpfung im Frequenzbereich bis 1 GHz, was effektiven Schutz vor elektromagnetischen Interferenzen gewährleistet.

Wie oft müssen ESD Verpackungen gewartet und geprüft werden?

ESD Verpackungsmaterialien erfordern monatliche Oberflächenwiderstandsmessungen gemäß DIN EN 61340-5-1, wobei Werte außerhalb des Bereichs 10⁶ bis 10¹² Ohm zum sofortigen Austausch führen müssen. Wiederverwendbare Polycarbonatplatten haben eine Nutzungsdauer von 3-5 Jahren bei ordnungsgemäßer Handhabung und sollten halbjährlich auf mechanische Beschädigungen und Verschleiß visuell kontrolliert werden. Schweißgeräte für die Beutelversiegelung benötigen jährliche Kalibrierung der Temperatur- und Druckparameter sowie wöchentliche Kontrolle der Schweißnahtqualität durch Zugfestigkeitsprüfungen.

ESD Verpackung

Aufbewahrungslösungen

ESD Verpackungsmittel schützen elektrostatisch gefährdete Bauteile (EGB) durch definierten Oberflächenwiderstand von 10ⁱ-10⁷ Ω (ableitfähig) bzw. 10⁷-10¹¹ Ω (statisch dissipativ) gemäß IEC 61340-5-1 und ANSI/ESD S541. Metallisierte Abschirmbeutel erreichen dabei eine Schirmdämpfung von < 20 nJ nach dem Faraday-Käfig-Prinzip, ESD-Schaumstoffe bieten Volumenwiderstände von 10⁶-10⁹ Ω · cm für die stoß- und ladesichere Fixierung von ICs, Leiterplatten und Sensoren.

Als spezialisierter Distributor für ESD-Schutzausrüstung führt esd.equipment über 818 Artikel in der Kategorie ESD Verpackung - von der antistatischen Luftpolstertasche über metallisierte Abschirmfolie und PE-Schaumstoffe bis hin zu Folienschweißgeräten, Trockenmitteln und zertifizierten ESD-Koffern. Alle Produkte erfüllen die Anforderungen der IEC 61340-5-1 / -5-2 und sind für den Einsatz in EPA-zertifizierten Arbeitsbereichen qualifiziert.

Kategorien

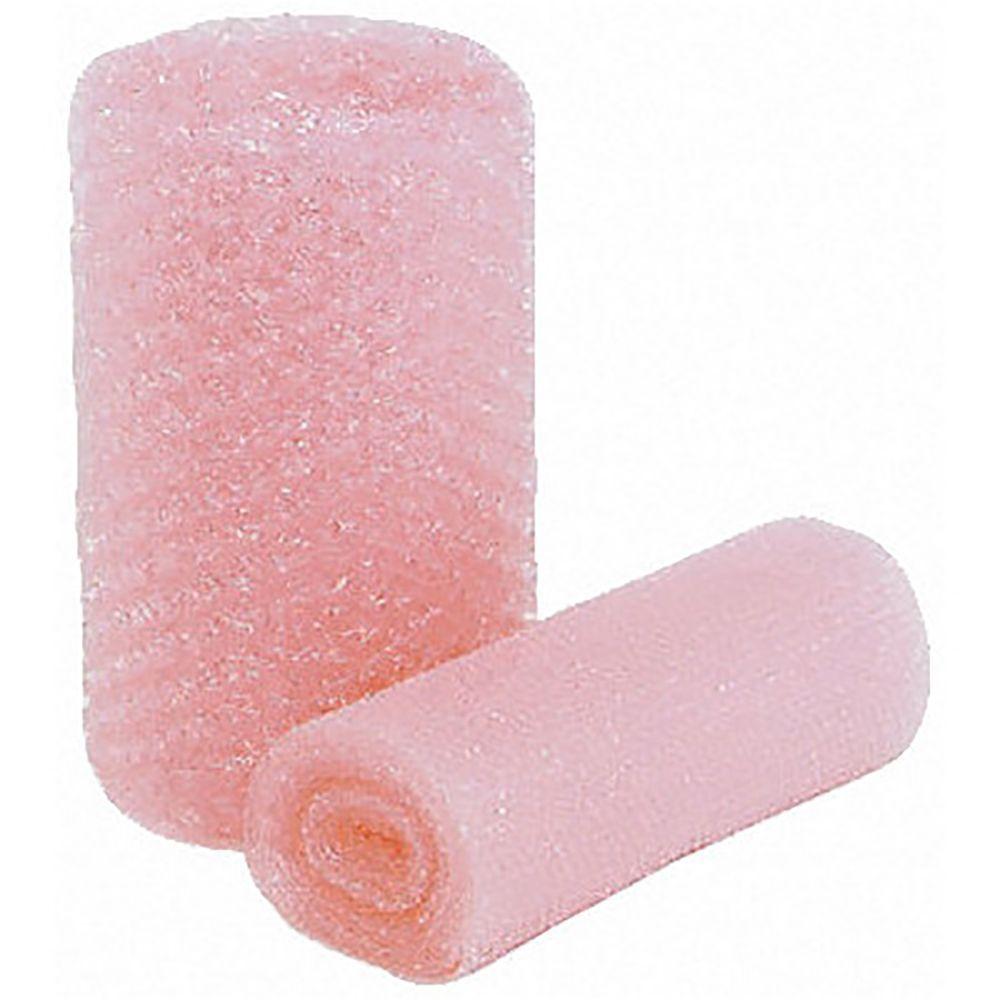

ESD FolieMetallisierte Abschirmfolie & PE-Flachfolie, Schirmwirkung < 20 nJ, IEC 61340

ESD Luftpolstertaschen und FolienAbleitfähige Luftpolsterfolie, R: 10⁶-10¹¹ Ω, nach IEC 61340-5-1

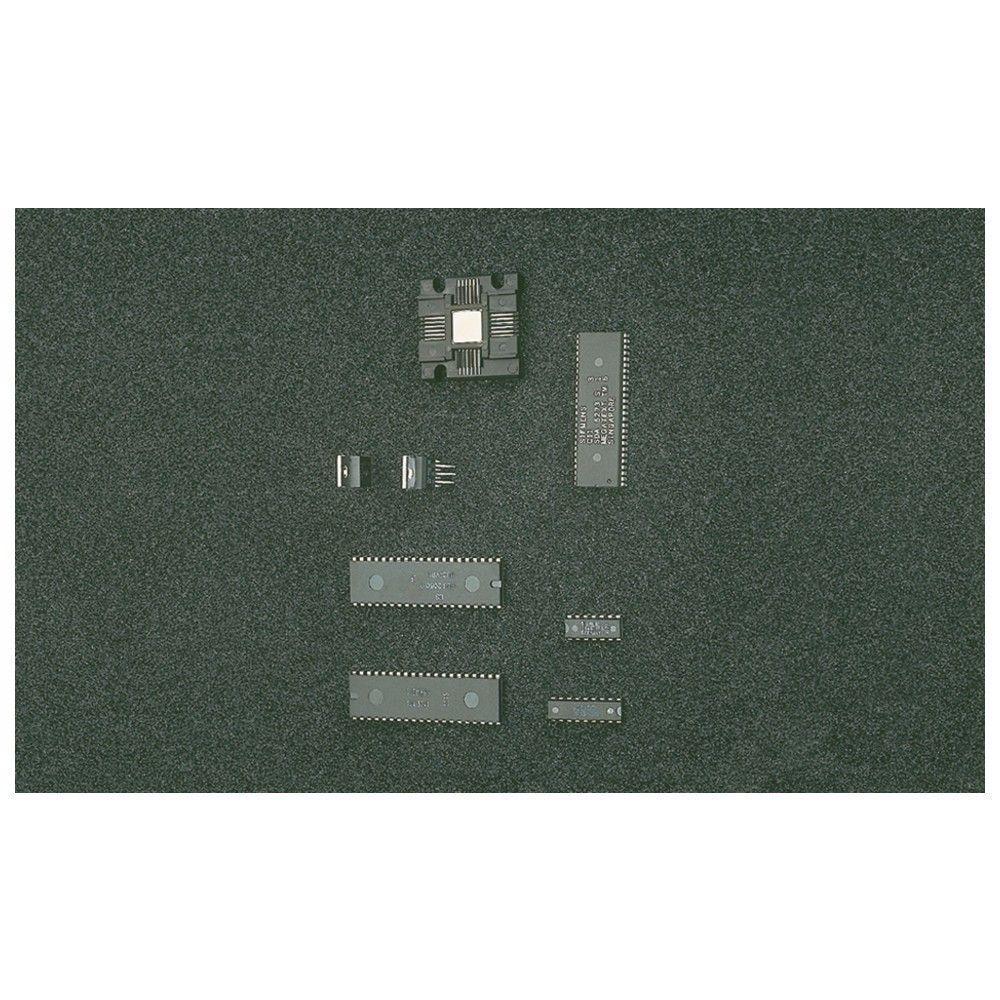

ESD SchaumstoffPE/PU-Schaumstoffe, Volumenwiderstand 10⁶-10⁹ Ω cm, pink/schwarz antistatisch

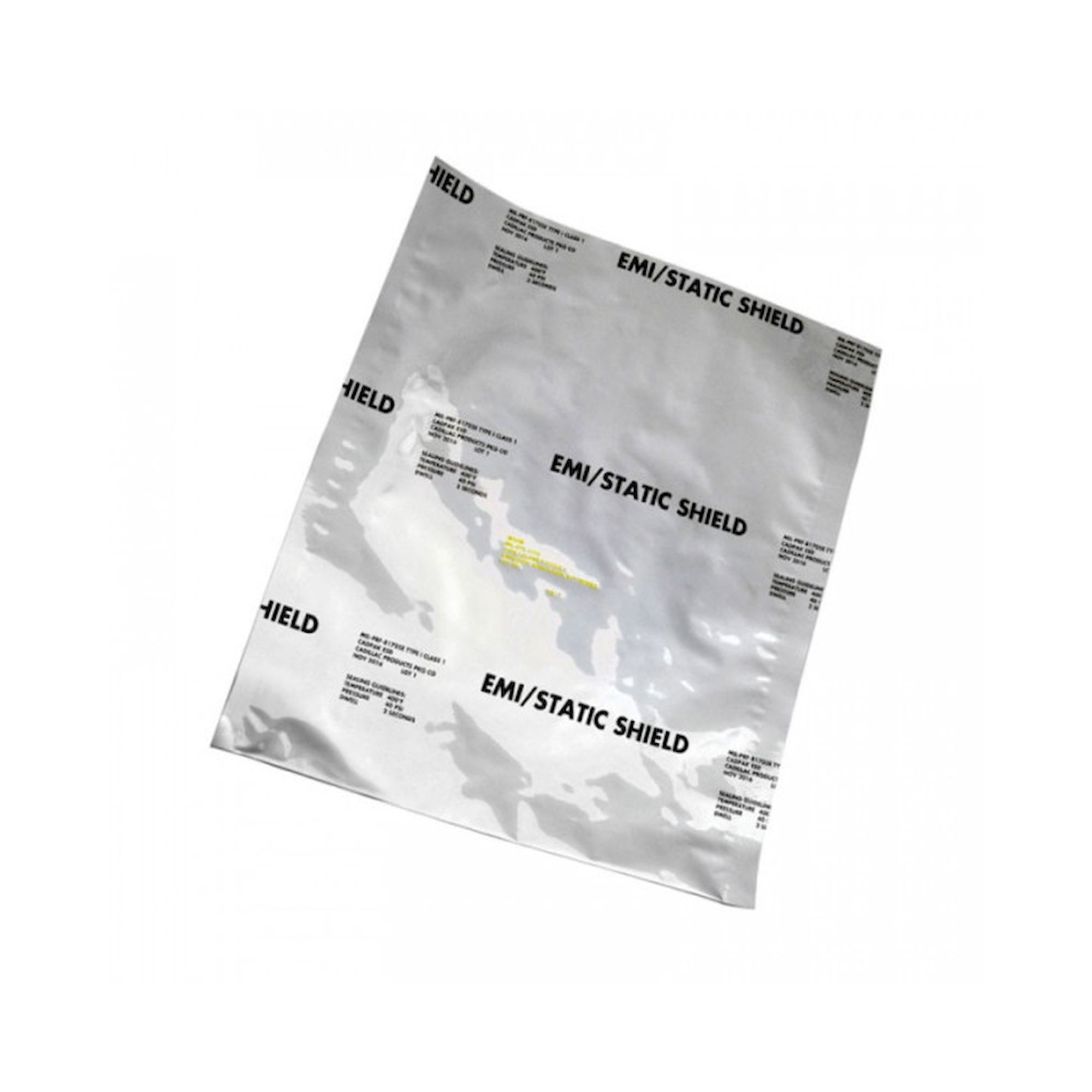

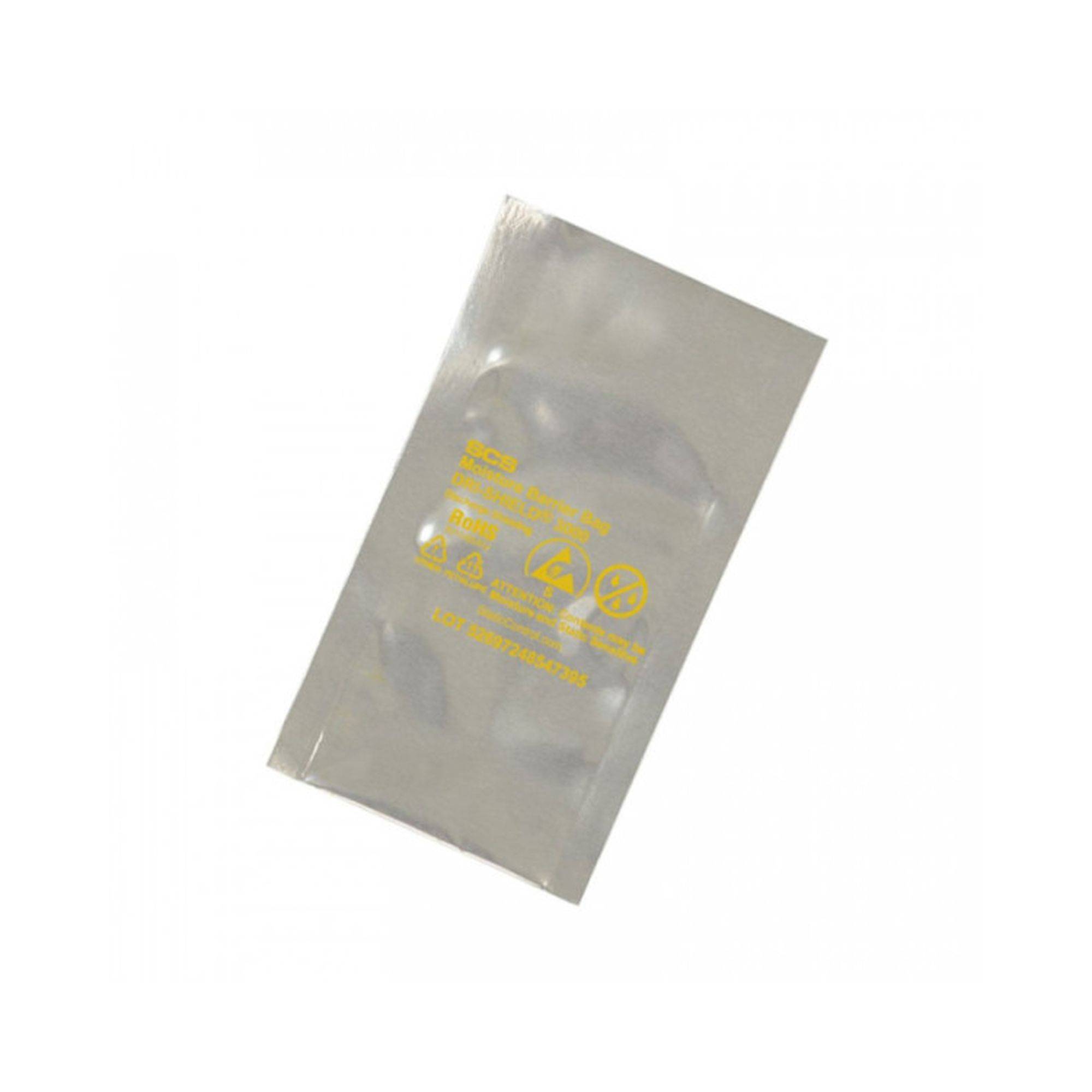

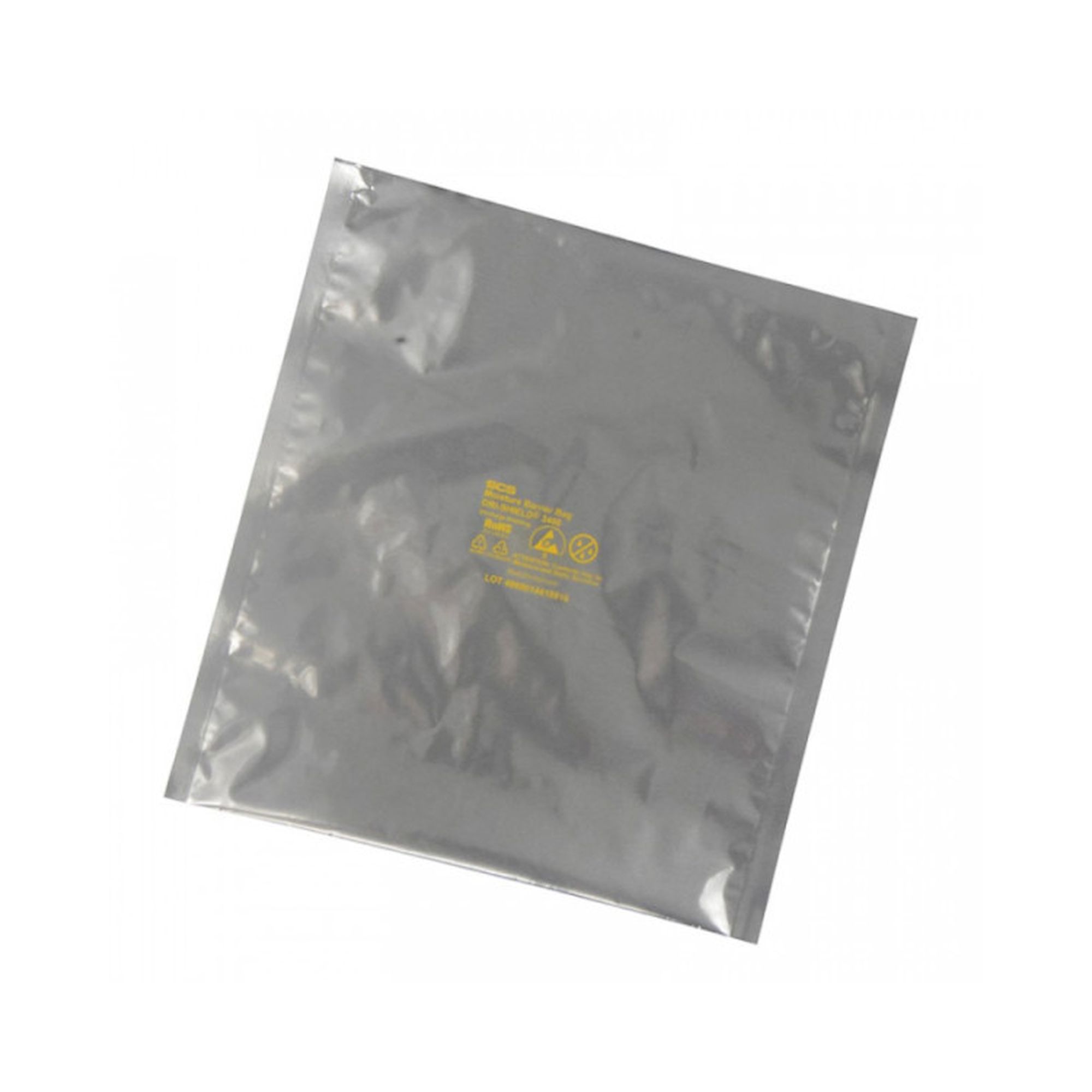

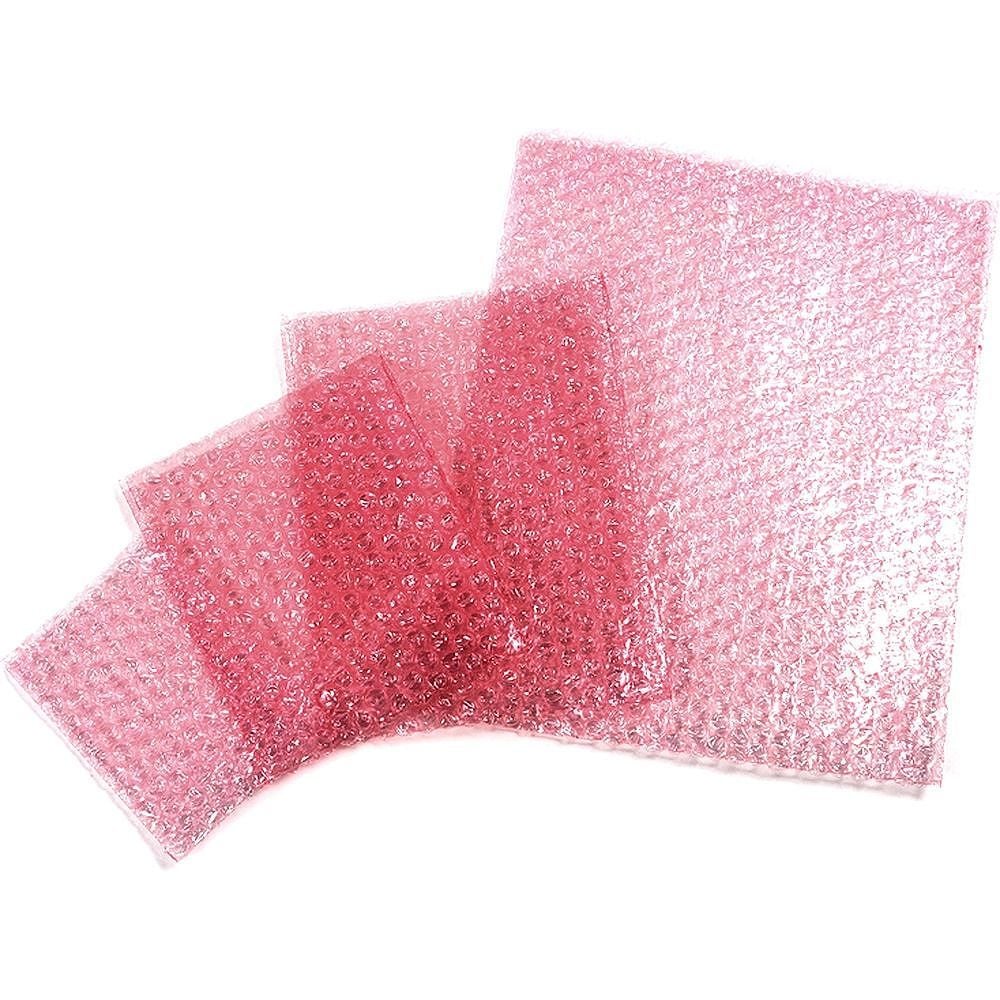

ESD BeutelAbschirmbeutel (metallisiert) & ableitfähige Flachbeutel, ANSI/ESD S541, IEC 61340

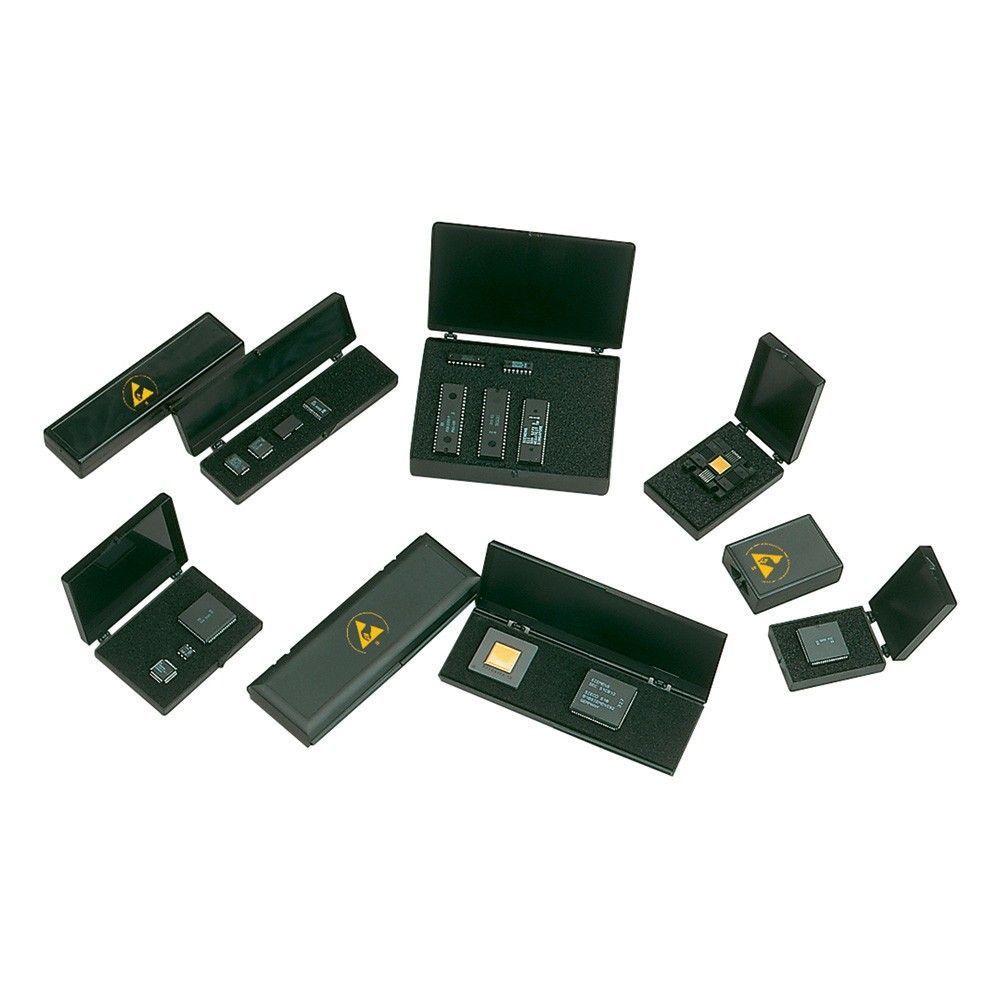

VersandschachtelnESD-leitfähige Kartons, R: 10⁴-10⁶ Ω, innen ableitfähig beschichtet

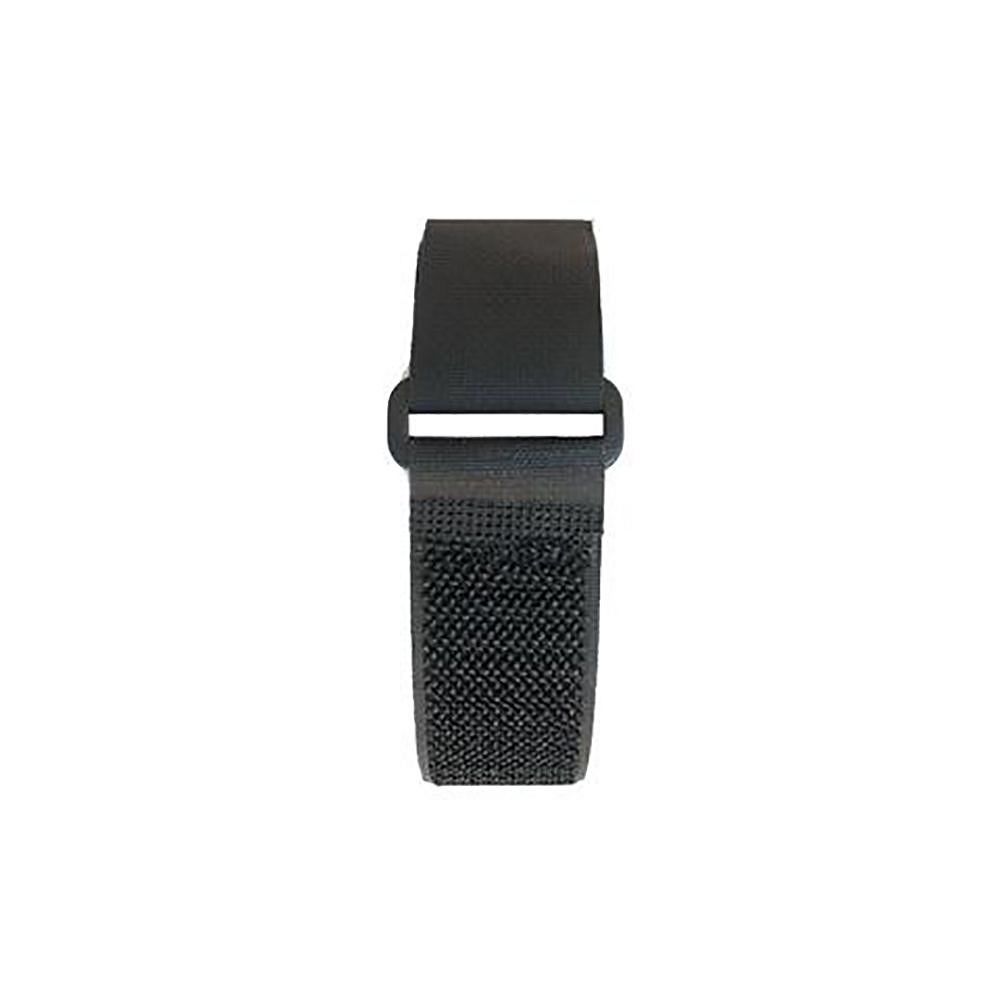

Klettbänder & UmreifungsbandAbleitfähige Fixierbänder, leitfähig < 10⁶ Ω, keine Aufladung bei Trennung

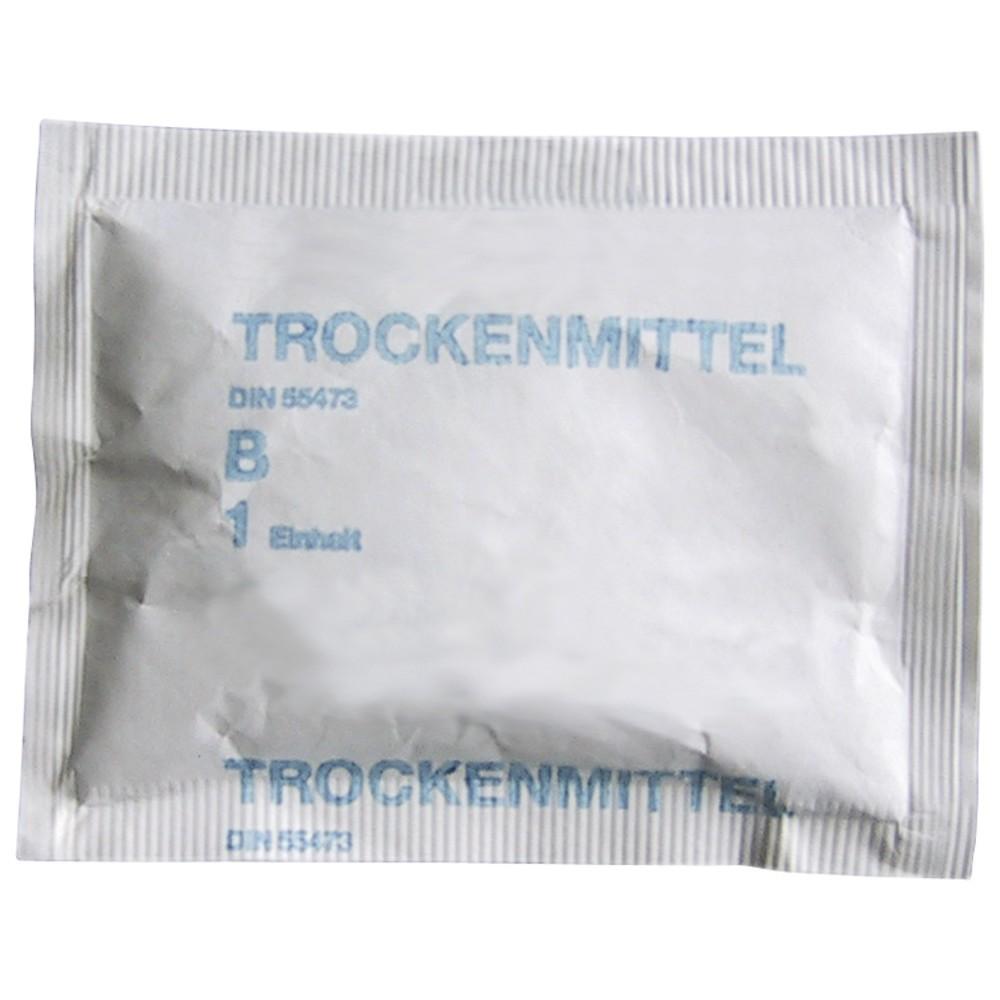

TrockenmittelSilicagel-Beutel nach MIL-D-3464, Adsorptionskapazität bis 30 % Eigengewicht

ESD-KofferLeitfähige Transportkoffer, R: 10⁴-10⁶ Ω, IP-Schutzklassen, mit Schaumstoffeinlagen

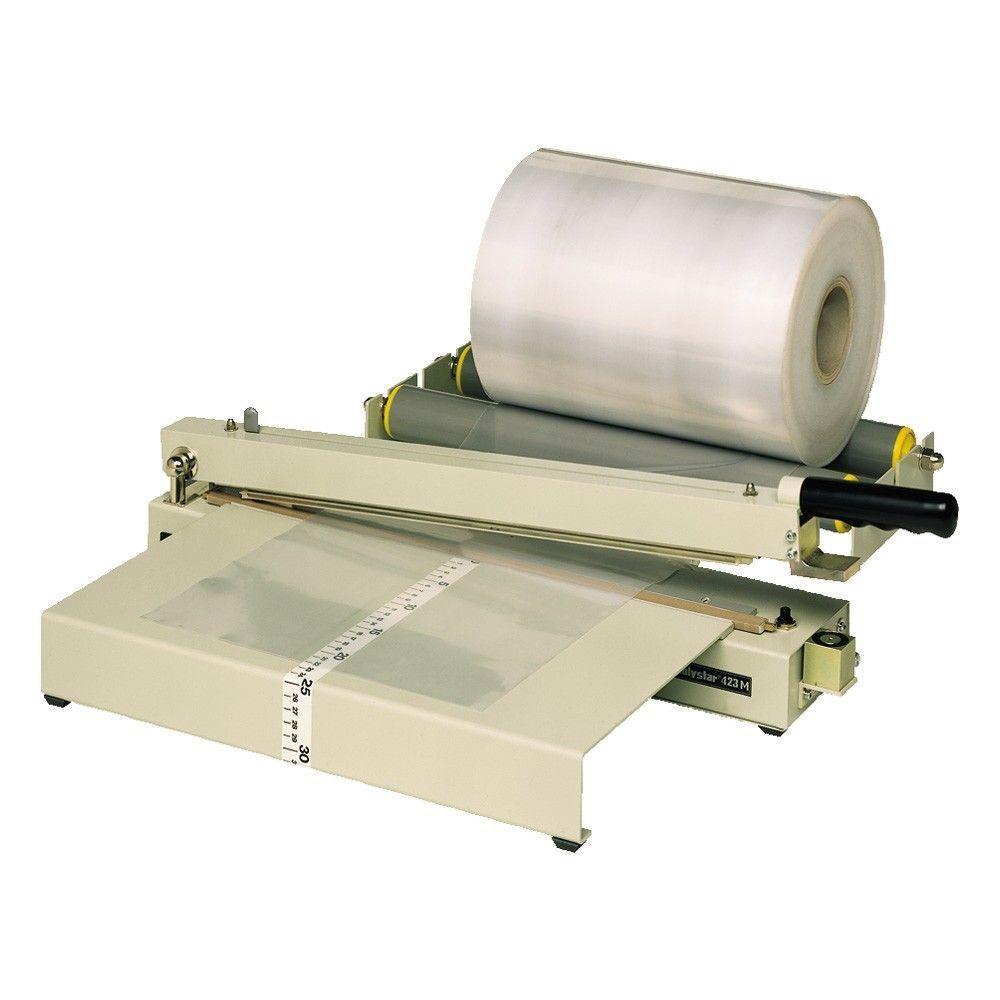

FolienschweißgeräteImpuls- und Balken-Schweißgeräte, Schweißnahtbreite 2-10 mm, für ESD-Folien geeignet

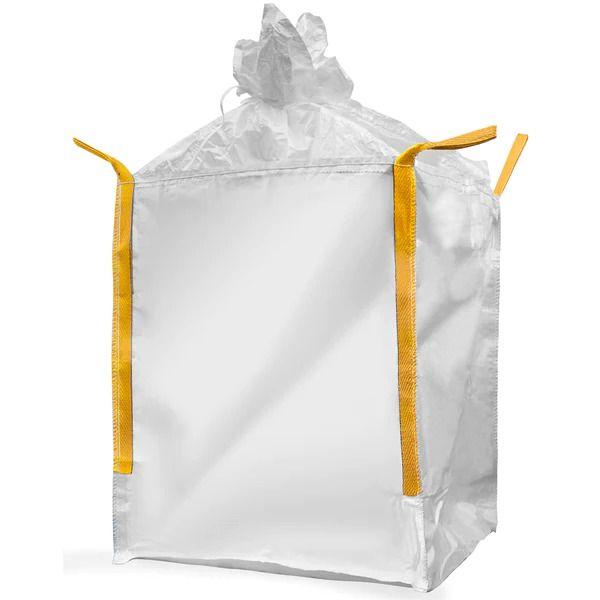

Big BagsAntistatische Schüttgutbehälter, Typ B/C/D, bis 2.000 kg Nutzlast

⚡ R: 10ⁱ-10¹¹ Ω - Definierter Widerstandsbereich nach IEC 61340-5-1 und ANSI/ESD S541

???? Schirmwirkung < 20 nJ - Metallisierte Abschirmbeutel nach Faraday-Käfig-Prinzip

???? 818+ Artikel ab Lager - Beutel, Folien, Schaumstoffe, Koffer und Schweißgeräte sofort verfügbar

⚙ Volumenwiderstand 10⁶-10⁹ Ω cm - ESD-Schaumstoffe PE/PU für stoßsichere IC- und Leiterplattenaufnahme

✓ EPA-konform - Alle Produkte qualifiziert für zertifizierte ESD-Schutzbereiche nach IEC 61340-5-2

???? Big Bags Typ B/C/D - Antistatische Schüttgutverpackung bis 2.000 kg nach IEC 61340 und ATEX

Vergleich ESD-Verpackungstypen - ableitfähig vs. statisch dissipativ vs. Abschirmung

Kriterium	Abschirmbeutel (metallisiert)	Ableitfähiger Beutel	Antistatischer Beutel (pink PE)	ESD-Schaumstoff
Oberflächenwiderstand	10ⁱ-10¹¹ Ω	10ⁱ-10⁷ Ω	10⁹-10¹¹ Ω	10⁶-10⁹ Ω cm (Volumen)
Schirmwirkung (Faraday)	< 20 nJ - ja	nein	nein	nein
Norm / Standard	ANSI/ESD S541, IEC 61340	IEC 61340-5-1	IEC 61340-5-1	ANSI/ESD S541
Typische Anwendung	Versand EGB außerhalb EPA	Transport innerhalb EPA	Lagerung, kurze Wege	Stoßschutz, Fixierung
Feuchtigkeitsschutz	hoch (Metallisierung + Trockenmittel kombinierbar)	mittel	gering	gering (offen)
Wiederverschließbar	ja (Zip oder schweißbar)	ja (Zip oder schweißbar)	ja (Zip)	nein
Leitfähige Erdung möglich	ja (über leitfähige Außenlage)	ja	nein	bedingt (schwarze Type)

ESD Verpackung - Produktübersicht nach Anwendungsfall

Produktgruppe	Anwendung	Schlüsselspezifikation	Besonderheit
ESD Beutel	EGB-Versand und Lagerung	R: 10ⁱ-10¹¹ Ω, Schirmwirkung < 20 nJ	metallisiert oder ableitfähig, Zip oder schweißbar
ESD Luftpolstertaschen und Folien	Stoßschutz beim Versand	R: 10⁶-10¹¹ Ω, ableitfähige Luftpolsterfolie	kombinierter Stoß- und ESD-Schutz
ESD Schaumstoff	IC-Fixierung, Leiterplatten-Lagerung	Volumenwiderstand 10⁶-10⁹ Ω cm	PE/PU, pink antistatisch oder schwarz leitfähig
ESD Folie	Abdeckung, Einschweißung	R: 10ⁱ-10¹¹ Ω, Rollenware	metallisiert oder PE-basiert, für Folienschweißgeräte
ESD-Koffer	Werkzeug- und EGB-Transport	R: 10⁴-10⁶ Ω, mit Schaumstoffeinlage	leitfähiges ABS/PP-Gehäuse, IP-Schutz je nach Modell
Versandschachteln	EGB-Versand per Paket/Palette	R: 10⁴-10⁶ Ω, leitfähig beschichtet innen	standardisierte Formate, stapelbar
Trockenmittel	Feuchtigkeitskontrolle in ESD-Beuteln	Adsorption bis 30 % Eigengewicht, nach MIL-D-3464	Silicagel, Molekularsieb, mit Indikator

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IEC 61340-5-1, IPC-A-610), Halbleiterproduktion und Wafer-Handling (SEMI S1/S2, SEMI E78), Medizintechnik-Fertigung und Sterilverpackung (ISO 13485), Automotive-Elektronik und Steuergeräte-Versand (VDA 6.3, IATF 16949), Luft- und Raumfahrtelektronik (AS9100D, IEC 61340-5-2), Lager- und Logistikbereiche mit EPA-Zertifizierung (IEC 61340-5-2, ANSI/ESD S541)

✓ IEC 61340-5-1 konformAlle
