Was ist ESD Bodenbelag und in welchen Industriebereichen wird er eingesetzt?

ESD Bodenbeläge sind ableitfähige Bodensysteme mit definiertem elektrischen Widerstand von 10⁵ bis 10⁹ Ohm, die elektrostatische Aufladungen kontrolliert ableiten. Diese speziellen Bodenbeläge finden primär Anwendung in der Elektronikfertigung, Halbleiterproduktion, Medizintechnik, Automobilelektronik und Raumfahrtindustrie. In EPA-Bereichen (Electrostatic Protected Areas) nach DIN EN 61340-5-1 sind sie unverzichtbar zum Schutz elektrostatisch gefährdeter Bauteile vor Beschädigung durch unkontrollierte Entladungen. Die Systeme verhindern sowohl die Aufladung von Personen als auch die Ansammlung statischer Elektrizität auf Oberflächen.

Welche technischen Kriterien sind bei der Auswahl von ESD Bodenbelag entscheidend?

Der Ableitwiderstand nach DIN EN 61340-2-3 ist das wichtigste Auswahlkriterium und muss zwischen 10⁵ und 10⁹ Ohm liegen für ordnungsgemäße ESD-Kontrolle. Die Materialstärke variiert je nach Anwendung zwischen 2,0 mm bei Noraplan SENTICA ED für Standardbereiche bis 3,5 mm bei hochbelasteten Industrieböden. Weitere entscheidende Faktoren sind die Oberflächenbeständigkeit gegen Chemikalien, die mechanische Belastbarkeit nach EN 649 und die dauerhafte Ableitfähigkeit über die gesamte Nutzungsdauer. Die verfügbare Rollenbreite von typisch 1,22 m bis 2,0 m bestimmt den Verlegungsaufwand und die Anzahl der Nähte.

Welche Normen und Zertifizierungen gelten für ESD Bodenbeläge?

ESD Bodenbeläge müssen primär der Grundnorm DIN EN 61340-5-1 für elektrostatische Kontrolle entsprechen, die Grenzwerte für Ableitwiderstand und Aufladeverhalten definiert. Die elektrischen Eigenschaften werden nach DIN EN 61340-2-3 gemessen, wobei der Durchgangswiderstand zwischen 10⁵ und 10⁹ Ohm liegen muss. Zusätzlich sind die Brandschutzklassifizierung nach DIN EN 13501-1, die mechanischen Eigenschaften nach EN 649 und bei besonderen Anwendungen die Chemikalienbeständigkeit nach EN ISO 26987 relevant. In explosionsgefährdeten Bereichen kann eine ATEX-Konformität nach TRGS 727 erforderlich sein, wobei der Ableitwiderstand dann unter 10⁸ Ohm liegen muss.

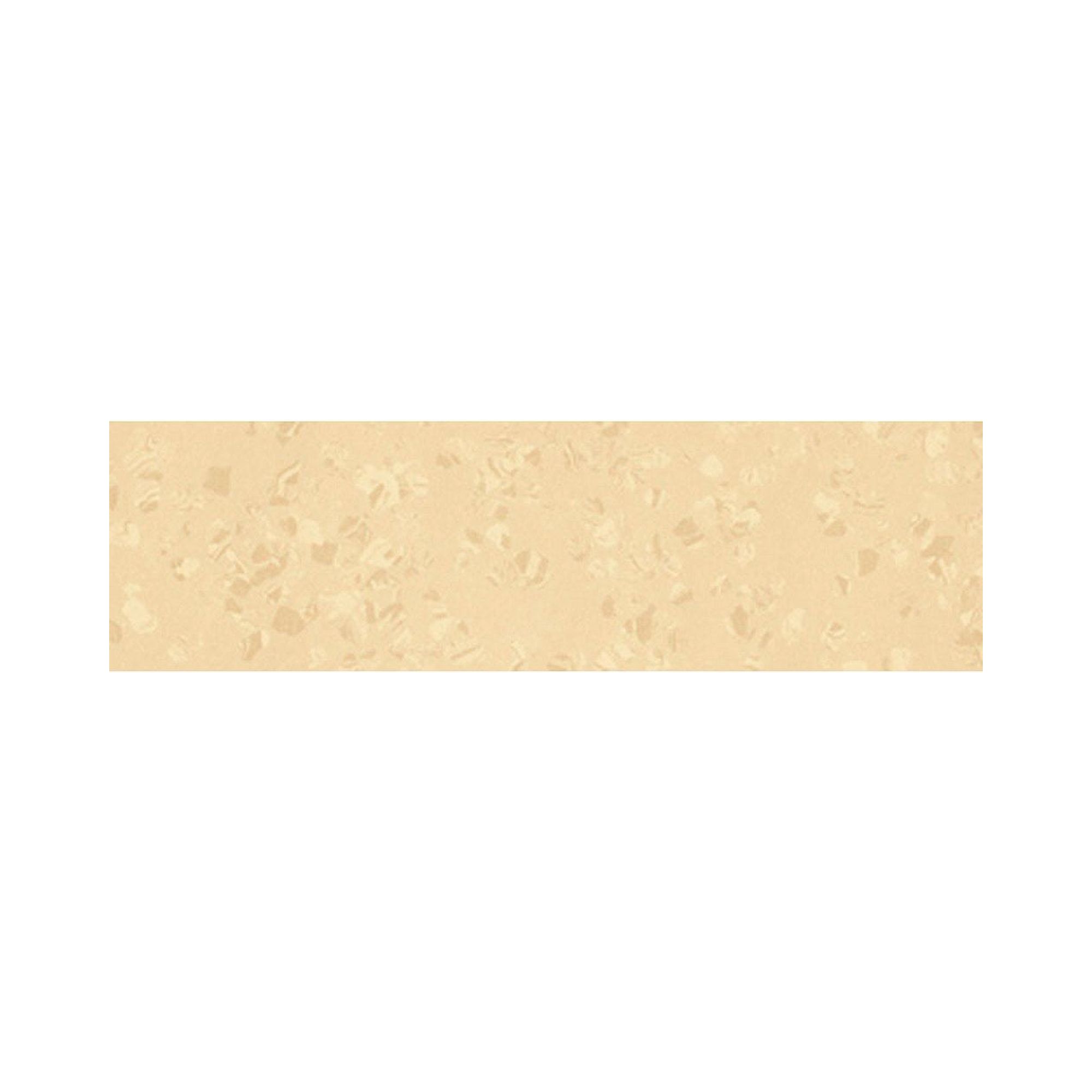

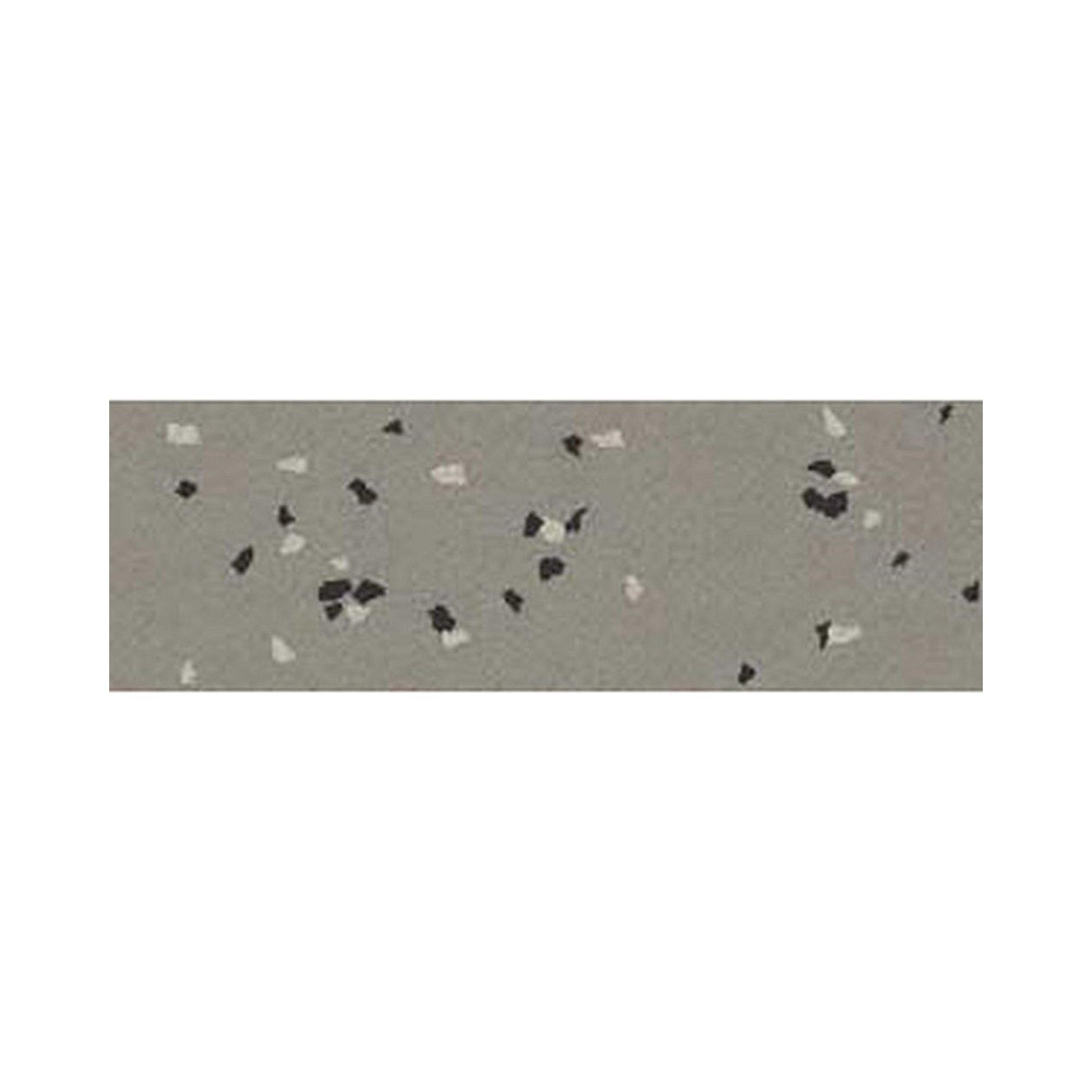

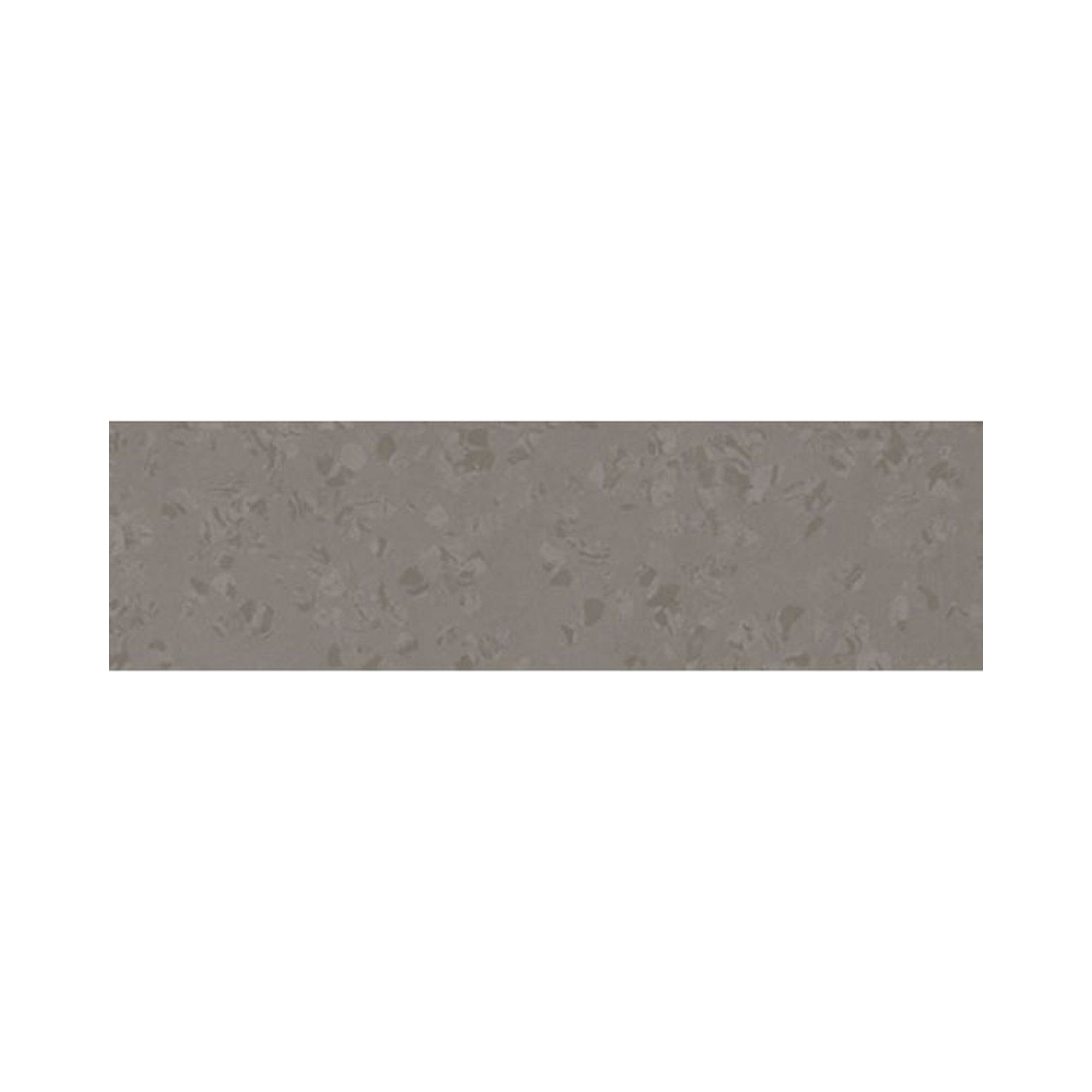

Was unterscheidet Noraplan SENTICA ED von Noraplan STONE ED Bodenbelägen?

Noraplan SENTICA ED ist ein homogener Kautschuk-Bodenbelag mit glatter Oberfläche und einheitlicher Farbgebung, der sich besonders für Reinraumumgebungen eignet. Noraplan STONE ED hingegen weist eine strukturierte Oberfläche mit Steinoptik auf, die höhere Rutschfestigkeit bietet und mechanisch belastbarer ist. Beide Varianten erfüllen identische ESD-Anforderungen mit Ableitwiderständen von 10⁶ bis 10⁸ Ohm, unterscheiden sich jedoch in der Oberflächenhärte nach Shore A und der Eignung für verschiedene Arbeitsumgebungen. SENTICA ED eignet sich optimal für Laboratorien und Elektronikfertigung, während STONE ED für Industriebereiche mit höherer mechanischer Beanspruchung konzipiert ist.

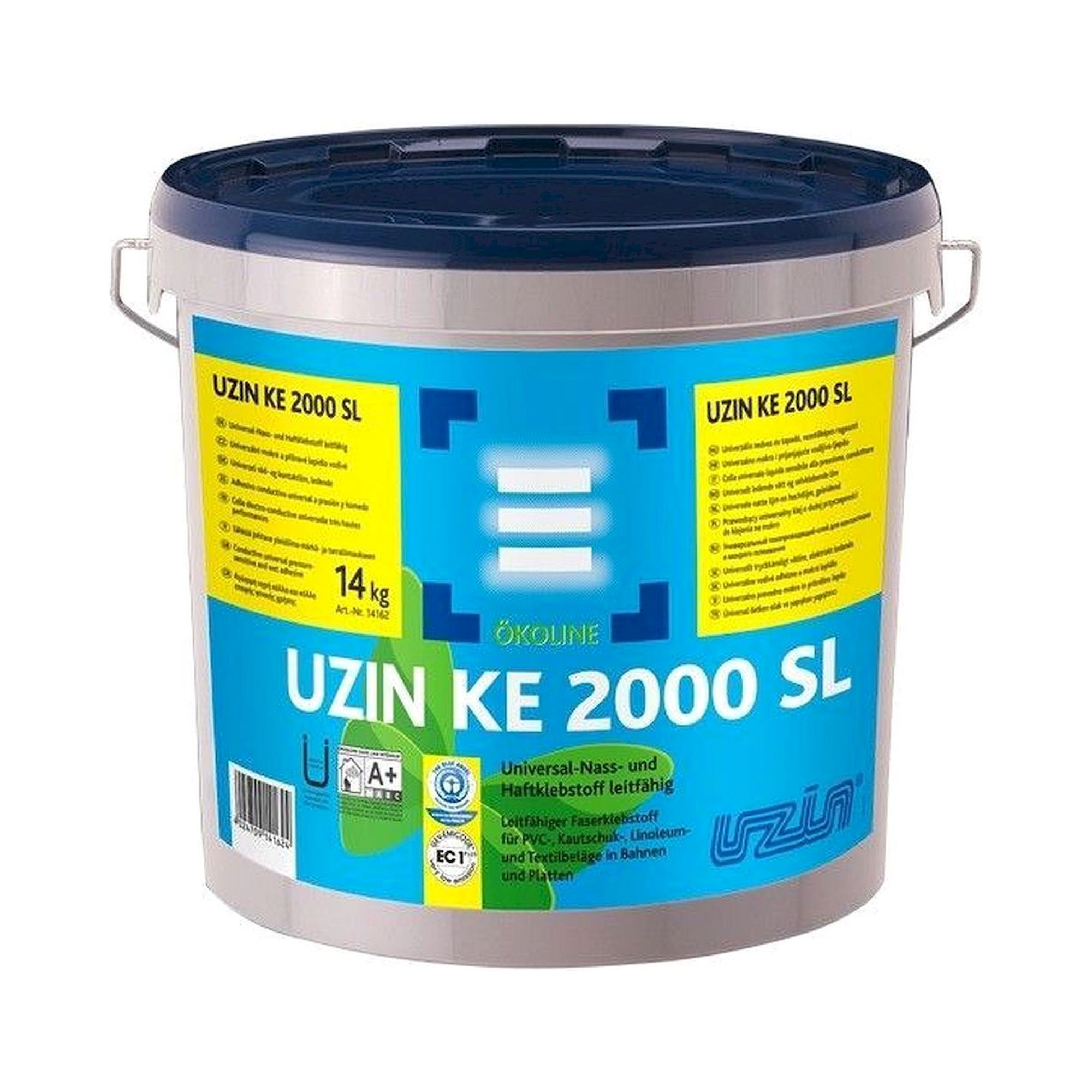

Welche Installationsanforderungen gelten für ESD Bodenbeläge?

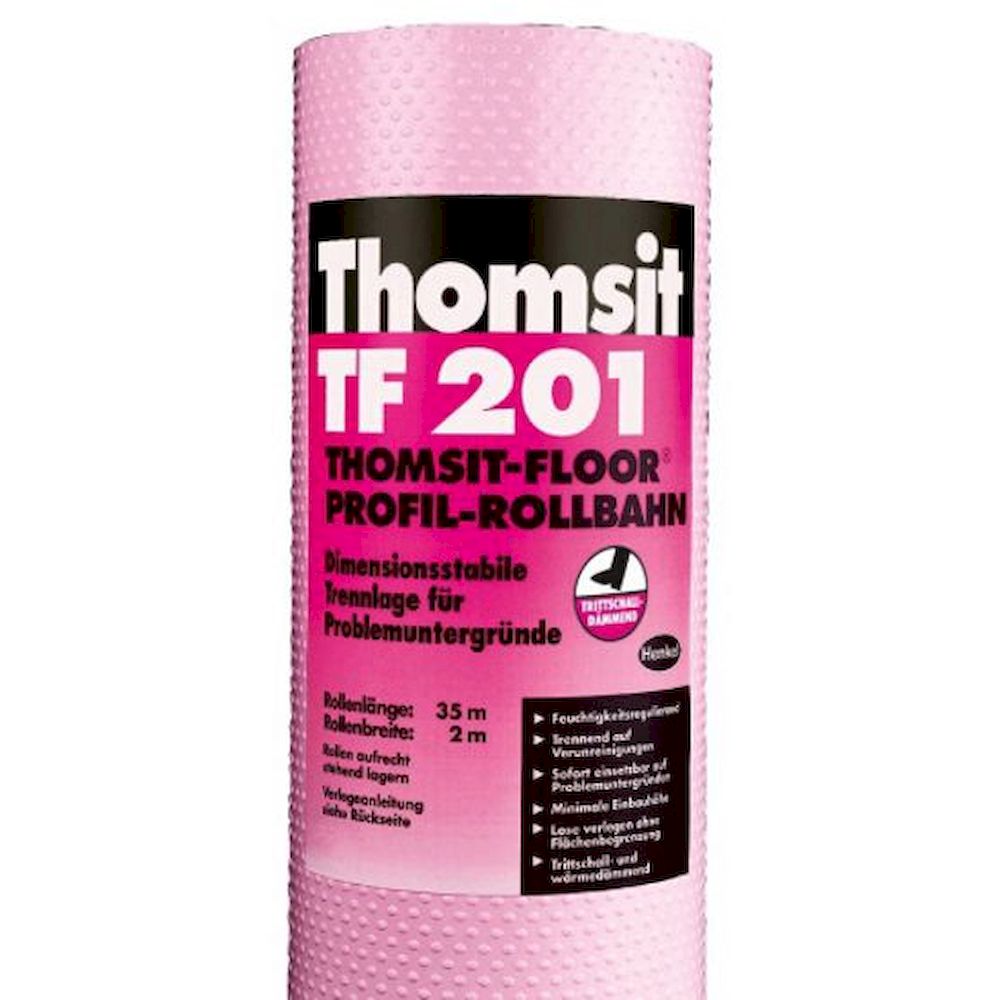

ESD Bodenbeläge erfordern einen ableitfähigen Untergrund mit Erdungsanschluss und eine spezielle ableitfähige Klebung mit Widerstand unter 10⁶ Ohm. Die Warmbier Trennunterlage von 2,0 m Breite dient als isolierende Zwischenschicht bei nicht ableitfähigen Untergründen und muss mit ableitfähigen Bahnen überbrückt werden. Der Erdungsanschluss erfolgt über Kupferbänder im Abstand von maximal 6 m, die mit dem Potentialausgleich nach DIN VDE 0100-540 verbunden werden. Nach der Verlegung muss eine Widerstandsmessung nach DIN EN 61340-2-3 die ordnungsgemäße Funktion bestätigen, wobei der Gesamtwiderstand zwischen beliebigen Punkten unter 10⁹ Ohm liegen muss.

Welche Schutzklassen und Betriebstemperaturen gelten für ESD Bodenbeläge?

ESD Bodenbeläge erreichen typisch Schutzart IP20 für den Schutz gegen feste Fremdkörper größer 12 mm, sind jedoch nicht für Nassbereiche konzipiert. Der Betriebstemperaturbereich liegt standardmäßig zwischen -10°C und +60°C, wobei Kautschuk-basierte Systeme wie Noraplan eine bessere Temperaturstabilität aufweisen als PVC-Varianten. Die Brandschutzklassifizierung erreicht mindestens Cfl-s1 nach EN 13501-1, was schwer entflammbar mit geringer Rauchentwicklung bedeutet. Bei erhöhten Anforderungen sind Varianten mit Klasse Bfl-s1 verfügbar, die zusätzlich einen Beitrag zum Brandgeschehen ausschließen. Die elektrischen Eigenschaften bleiben im gesamten Temperaturbereich stabil innerhalb der ESD-Grenzwerte.

Wie oft müssen ESD Bodenbeläge gewartet und geprüft werden?

ESD Bodenbeläge erfordern eine jährliche Widerstandsmessung nach DIN EN 61340-2-3 zur Überprüfung der Ableitfähigkeit, wobei der Durchgangswiderstand weiterhin zwischen 10⁵ und 10⁹ Ohm liegen muss. Die tägliche Reinigung erfolgt mit ableitfähigen Reinigungsmitteln und antistatischen Mops, da herkömmliche Reinigungsmittel isolierende Rückstände hinterlassen können. Bei intensiver Nutzung in Produktionsbereichen sollte eine halbjährliche Sichtprüfung auf mechanische Beschädigungen und Verschleiß durchgeführt werden. Die Nutzungsdauer hochwertiger Kautschuk-Bodenbeläge wie Noraplan beträgt bei ordnungsgemäßer Wartung 15 bis 20 Jahre, wobei die ESD-Eigenschaften über die gesamte Lebensdauer erhalten bleiben müssen.

Welchen Widerstand muss ein ESD-Bodenbelag haben?

Das legt das ESD-Konzept nach DIN EN 61340-5-1 fest. Ableitfähige Beläge liegen üblicherweise zwischen 10^6 und 10^9 Ohm, leitfähige darunter. Für Bereiche mit explosionsfähiger Atmosphäre und für Operationssäle wird in der Regel ein leitfähiger Belag gefordert.

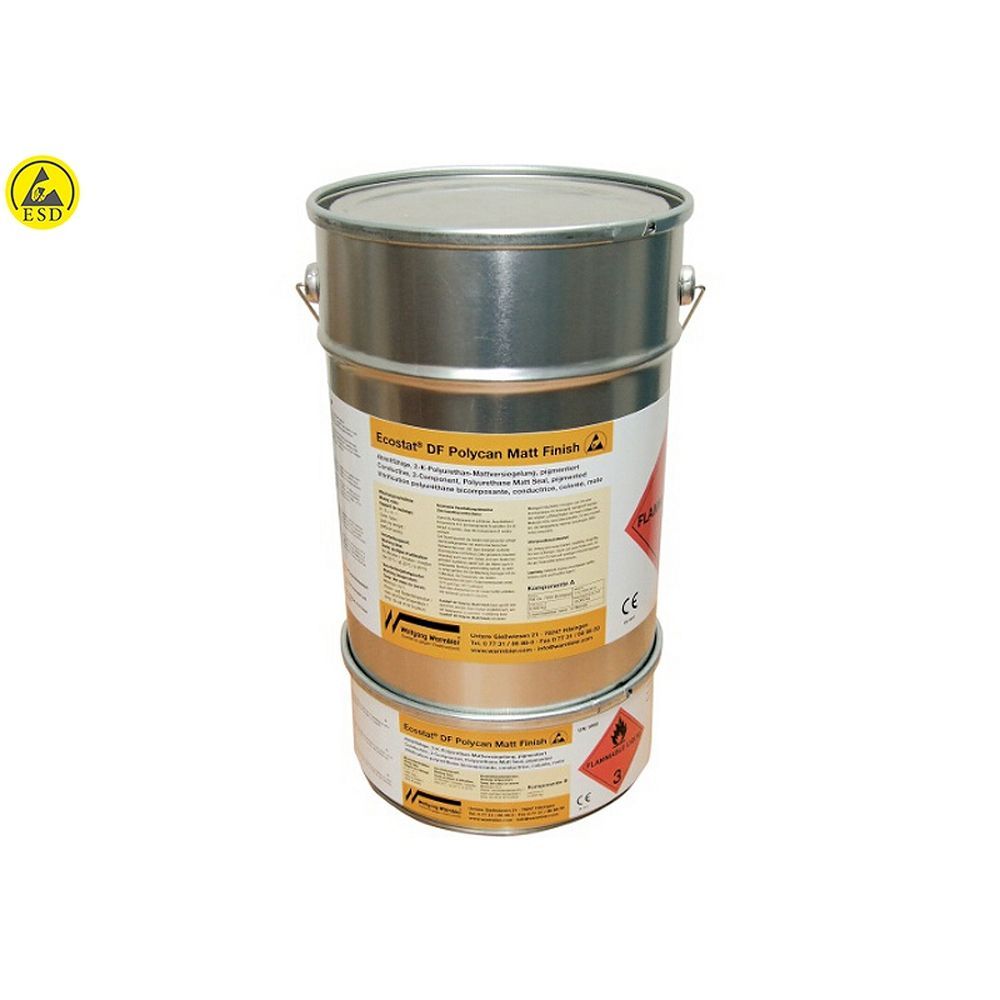

Kann ein ESD-Bodenbelag eingepflegt werden?

Nur wenn der Hersteller es vorsieht. Beläge mit werkseitiger Oberflächenvergütung wie Evercare werden nicht mit Polymerdispersion behandelt, weil eine isolierende Schicht die Ableitung unterbrechen würde. Für Beläge ohne Vergütung gibt es eigene Pflegeanleitungen.

ESD-Schutzausrüstung

Bodenbeläge

Q: Reicht der Bodenbelag allein für den ESD-Schutz?

Nein. Der Boden bildet mit dem Schuhwerk ein System: Die Begehaufladung wird immer mit ESD-Schuhen geprüft. Ohne passendes Schuhwerk sind die Herstellerwerte nicht erreichbar. Dazu kommt der Anschluss an den Potentialausgleich.

Der Bodenbelag ist die größte zusammenhängende Fläche einer EPA und trägt die Ladung, die Personen beim Gehen erzeugen. Die Auswahl folgt drei Fragen: welcher Widerstandsbereich das ESD-Konzept nach DIN EN 61340-5-1 vorgibt, ob die Fläche geklebt oder rückbaubar sein soll, und ob Fugen aus hygienischen oder mechanischen Gründen stören. Aus diesen drei Fragen ergeben sich die vier Bauarten unten, ergänzt um die Kleber, Erdungs- und Klebebänder, die zu jeder Verlegung gehören.

240 Artikel
5 Unterkategorien
8 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Bodenbeläge richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Welche Bauart passt

Bauart	Verlegung	Fugen	Rückbau	Typischer Fall
Puzzle-Fliese	lose gesteckt	Fliesenraster	vollständig, ohne Rückstände	Mietfläche, temporäre EPA, wechselndes Layout
Klebefliese	vollflächig verklebt	Fliesenraster	nur mit Aufwand	Doppelboden, späterer Teilaustausch

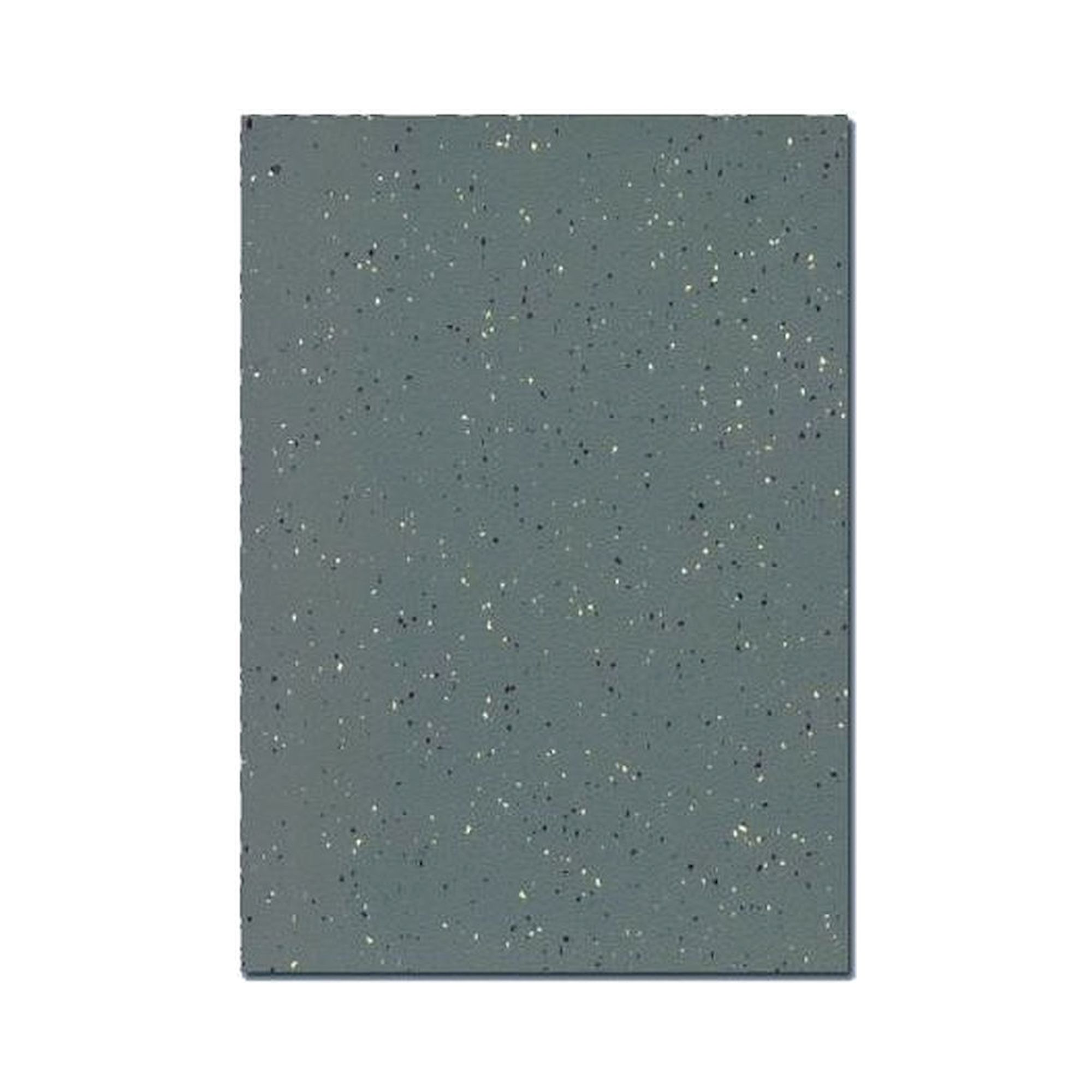

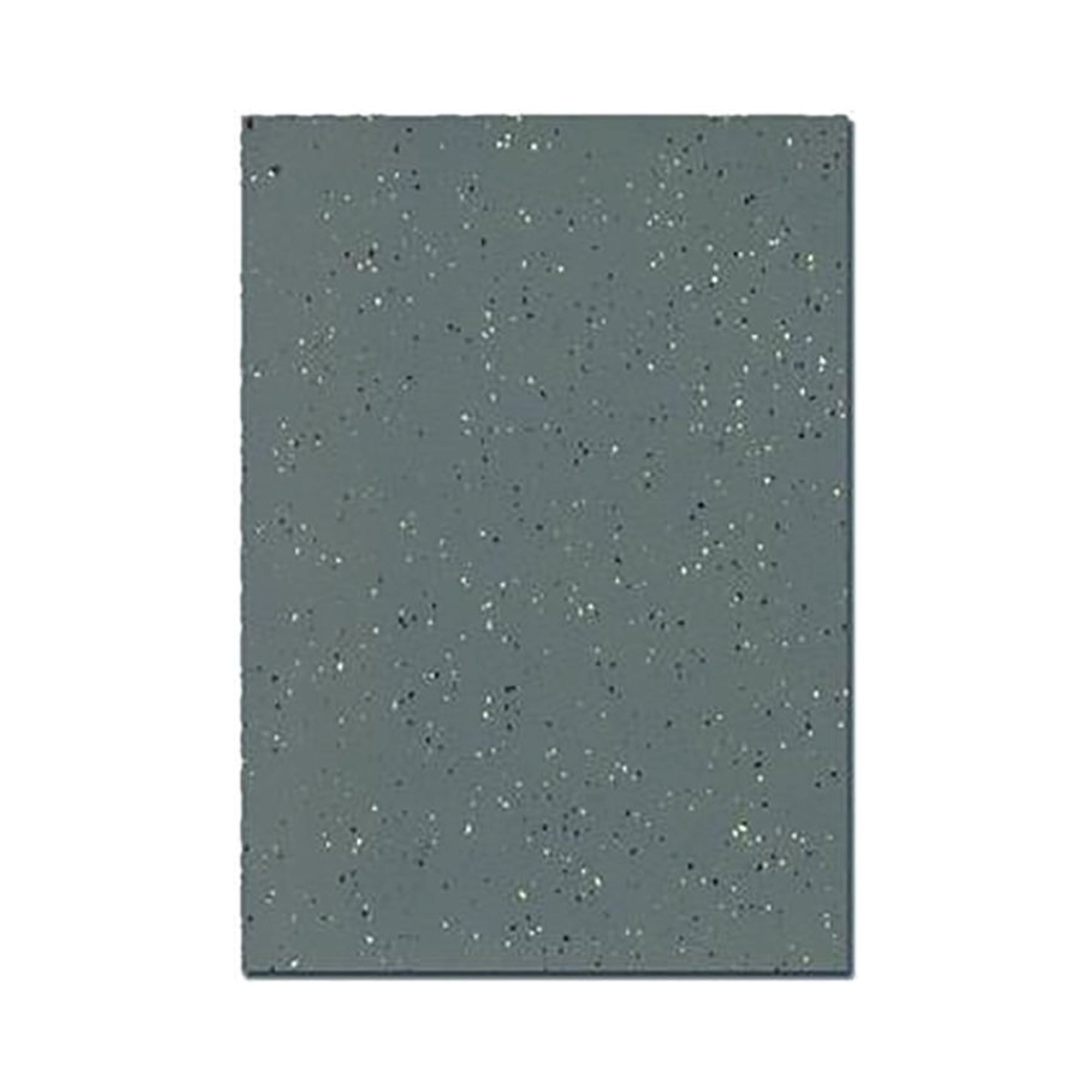

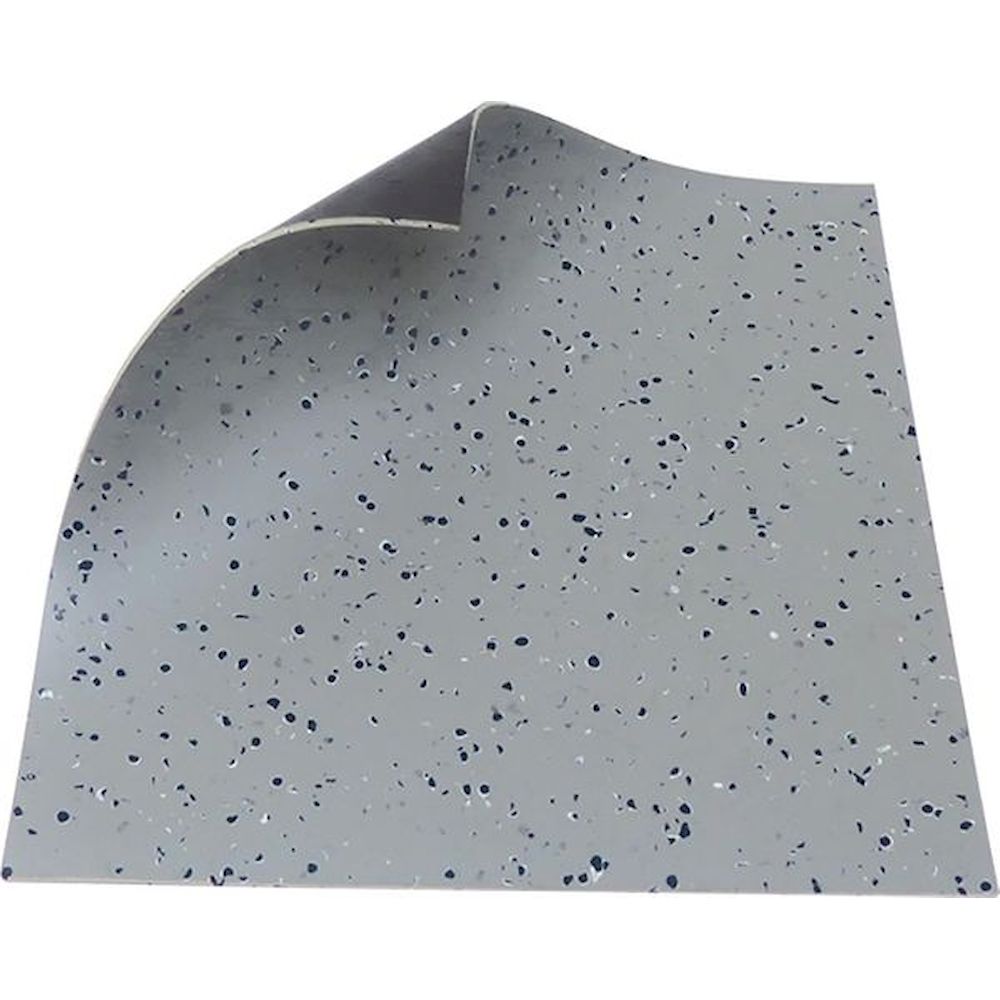

Bahnenware	vollflächig verklebt und verschweißt	wenige, verschweißte Nähte	nur mit Aufwand	Reinraum, GMP, Nassreinigung, große Flächen

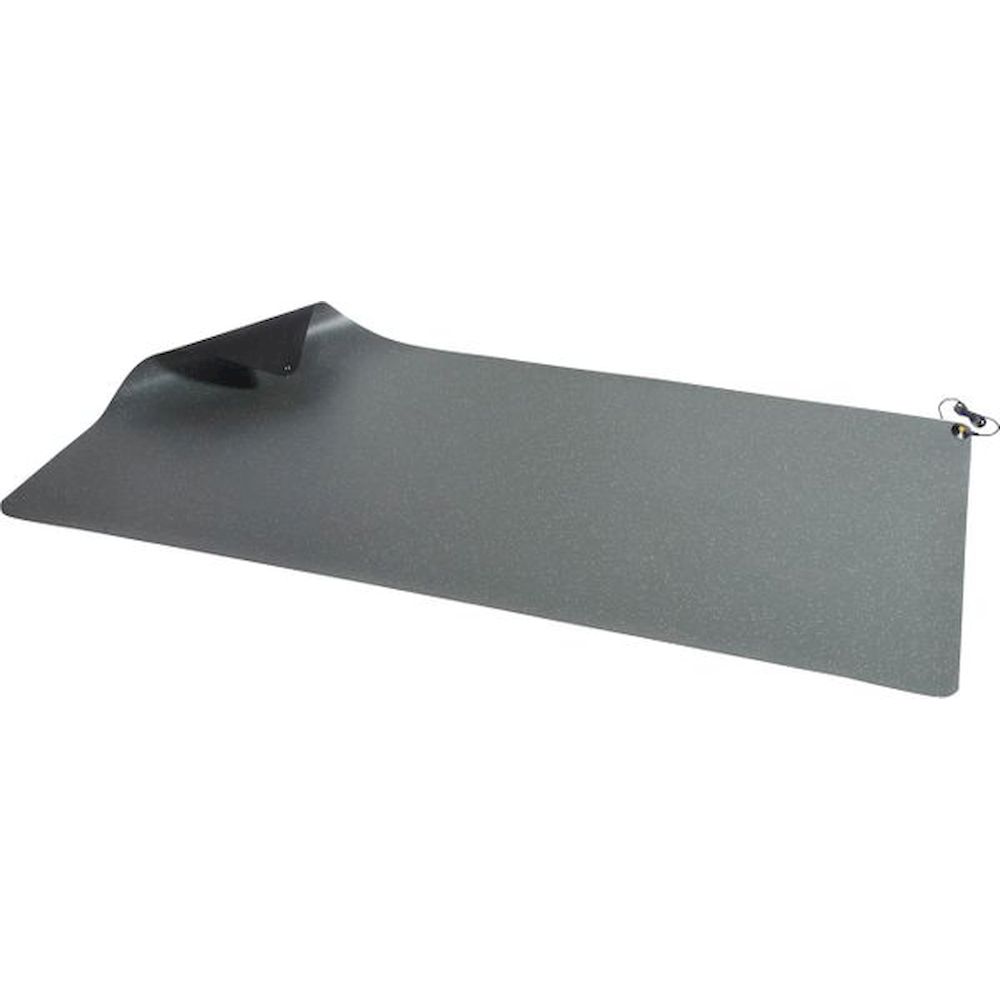

Bodenmatte	lose ausgelegt	Mattenrand	sofort	einzelner Arbeitsplatz statt ganzer Fläche

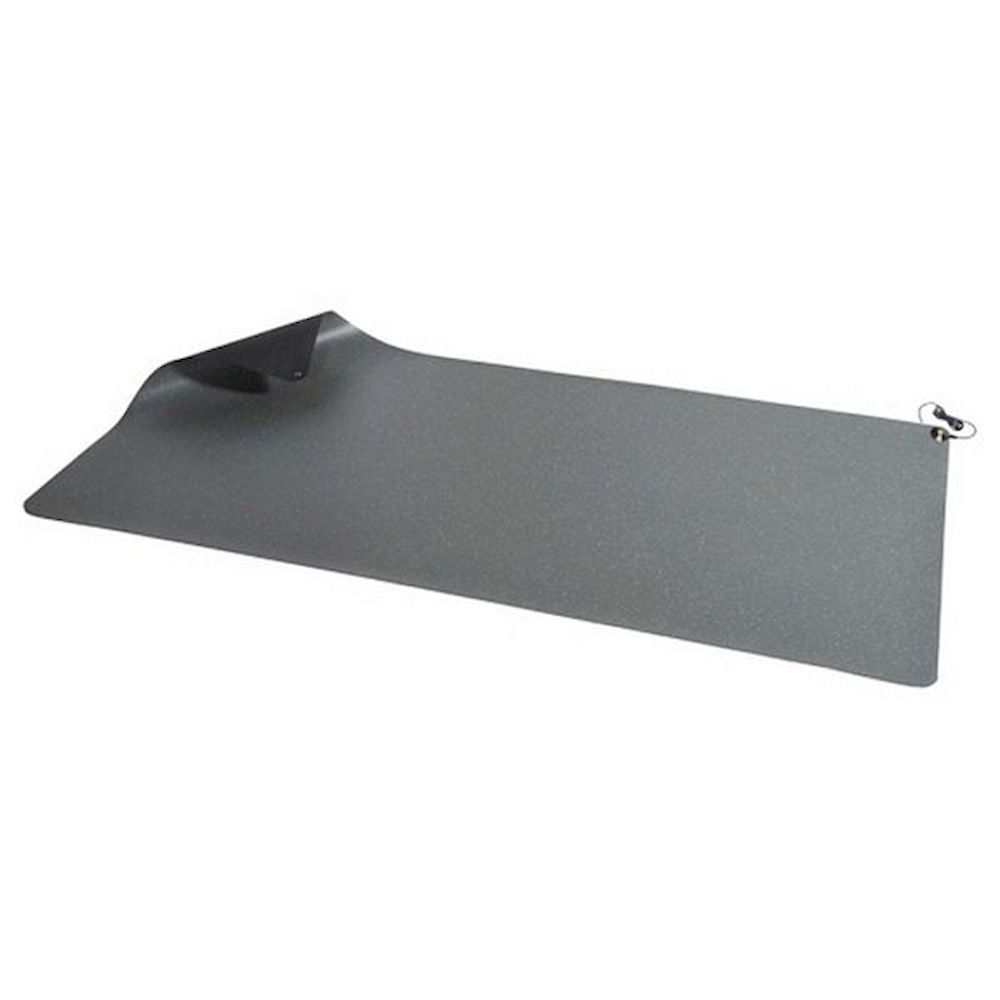

Bodenmatten für den einzelnen Arbeitsplatz sind nicht Teil dieser Kategorie, sondern unter Tischauflagen und Bodenmatten gelistet.

Was bei jeder Bauart gleich bleibt

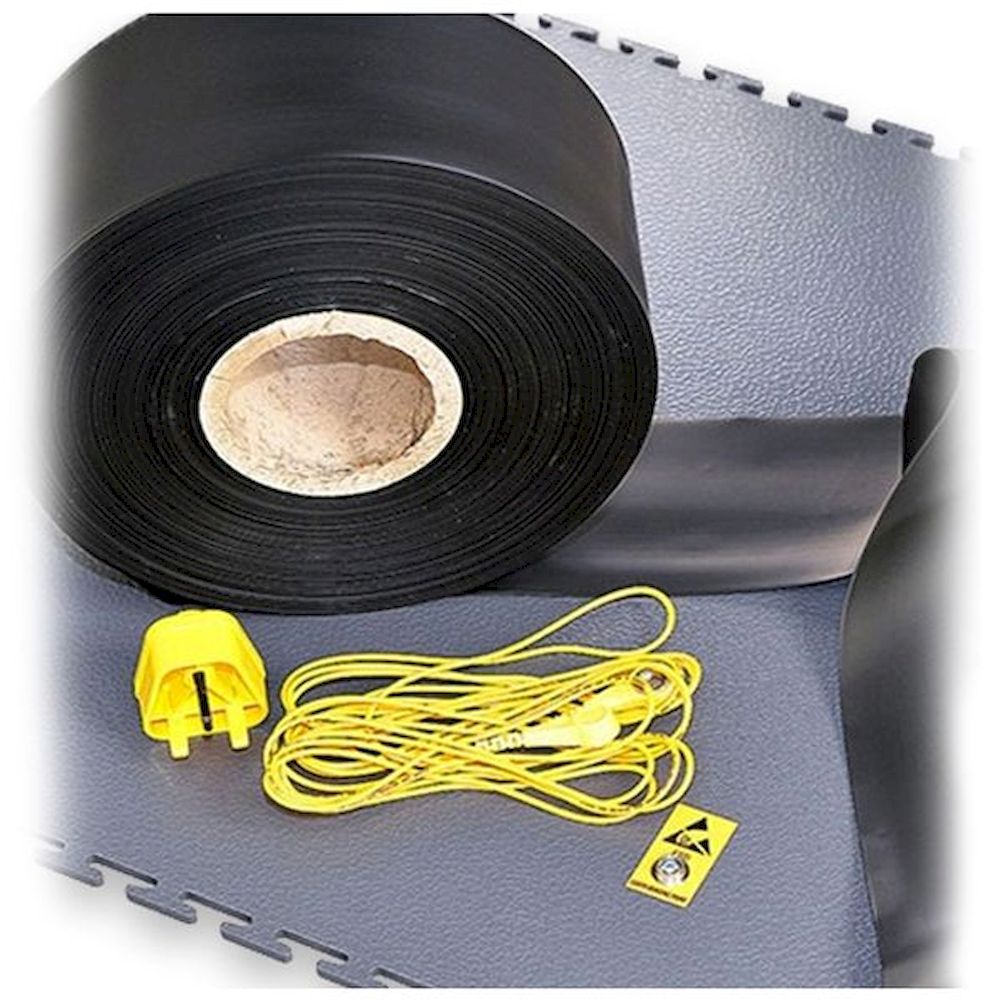

⚡ Erdung ist Pflicht - ohne Anschluss an den Potentialausgleich ist auch ein leitfähiger Belag wirkungslos, ausgeführt über Erdungsfliesen oder Kupferband

✓ Messung nach der Verlegung - der Widerstand wird am fertigen Boden nach IEC 61340-4-1 gemessen und dokumentiert, Herstellerwerte gelten vor der Verlegung

⚙ Schuhwerk gehört zum System - die Begehaufladung wird mit ESD-Schuhen geprüft, ohne passendes Schuhwerk sind die Herstellerwerte nicht erreichbar

✦ Reinigung nach Herstellerangabe - Beläge mit werkseitiger Oberflächenvergütung dürfen nicht mit Polymerdispersion eingepflegt werden, das würde die Ableitung unterbrechen

Typische Einsatzbereiche

ESD-Bodenbeläge werden überall dort verlegt, wo Personen elektrostatisch empfindliche Bauteile handhaben: in der Elektronikfertigung und SMT-Bestückung, in Prüffeldern und Reparaturwerkstätten, in Rechenzentren und Leitwarten, in Reinräumen der Pharma- und Halbleiterproduktion sowie in medizinischen Funktionsräumen und in Bereichen mit explosionsfähiger Atmosphäre.
