Schon gewusst? 217 °C

SAC305 besteht aus 96,5 Prozent Zinn, 3 Prozent Silber und 0,5 Prozent Kupfer. Es schmilzt bei etwa 217 Grad Celsius, rund 34 Grad über dem alten eutektischen Zinn-Blei-Lot.

Lötspitzen ansehen

Löttechnik

Metcal Löttechnik

Metcal Löttechnik steht für SmartHeat-Technologie mit selbstregelnden Lötspitzen und kontrollierter Wärmeabgabe ohne externe Temperaturregelung. Das Programm umfasst Löt- und Entlötstationen, Löt- und Entlötkolben, Ablageständer sowie Lötspitzen, Entlötspitzen und Zubehör. Metcal-Systeme sind für präzises Handlöten konzipiert und werden in der Elektronikfertigung und im Rework eingesetzt.

372 Artikel
5 Unterkategorien
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Metcal Löttechnik richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale Metcal SmartHeat

⚙ SmartHeat-Technologie - selbstregelnde Patronen ohne externe Temperaturregelung, definierte Prozesstemperatur durch Materialauswahl der Spitze

✓ Prozesssicherheit - Spitzentemperatur wird durch die Materialeigenschaft der Patrone bestimmt, keine Übertemperatur möglich

⚡ Schnelle Aufheizzeit - HF-Induktionsheizung für kurze Anwärmzeit und gleichmäßige Wärmeabgabe

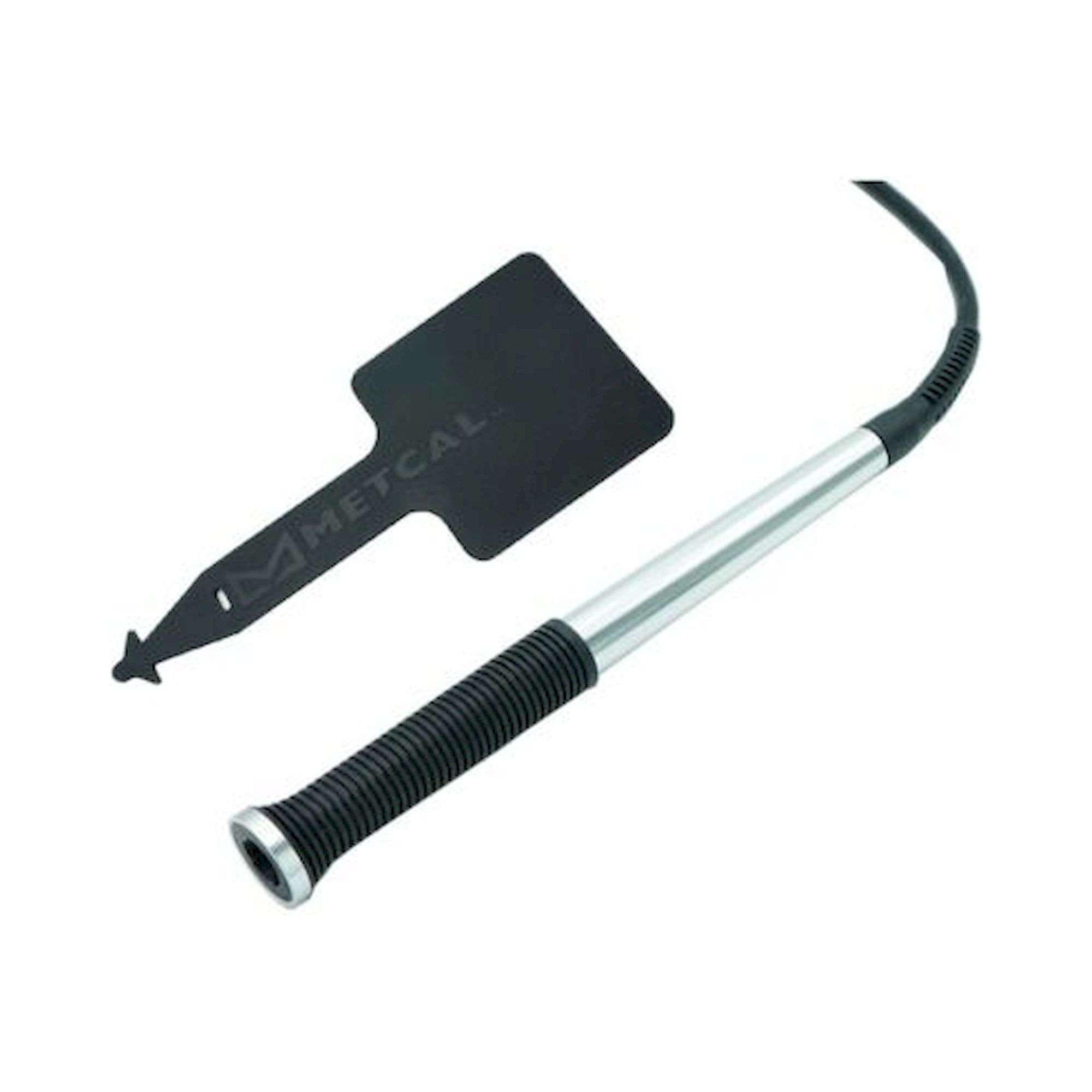

↕ Kompaktes Handstück - MX-H1-AV und verwandte Modelle mit geringem Gewicht für ermüdungsarmes Arbeiten

📦 Stationsvielfalt - PS-900 und kompatible Stationen für Einzel- und Mehrkanalausführungen

Systemübersicht Metcal

Produktgruppe	Modell / Beispiel	Merkmal
Stationen	PS-900	SmartHeat, kompakt, ESD-sicher
Handstücke	MX-H1-AV	Leicht, ergonomisch, für Metcal-Stationen
Lötspitzen / Patronen	RCP-DL1	Selbstregelnd, Temperatur durch Materialeigenschaft
Ablageständer	SDC-604	Sicherheitsablage für MX-Kolben
Zubehör	Filtermodule	Rauch- und Partikelfilter für Metcal-Systeme

Typische Einsatzbereiche

Typische Einsatzbereiche: Präzisionshandlöten in der Elektronikfertigung mit prozesssicherer Temperaturführung, Rework und Reparatur empfindlicher Baugruppen, Einsatz in Produktionsbereichen mit strengen Qualitätsanforderungen sowie Laboranwendungen mit reproduzierbaren Lötergebnissen.

FAQ

Häufige Fragen zu Metcal Löttechnik

Was ist Metcal Löttechnik und für welche industriellen Anwendungen wird sie eingesetzt?

Metcal Löttechnik umfasst hochpräzise Lötanlagen mit Hochfrequenz-Induktionsheizung, die primär in der Elektronikfertigung, Automobilindustrie und bei der Reparatur sensibler Bauteile eingesetzt werden. Die Technologie ermöglicht ESD-sichere Lötprozesse durch selbstregulierte Temperaturkontrolle mittels Curie-Punkt-Technologie, wodurch Überhitzung von temperatursensitiven Komponenten verhindert wird. Zweikanal-Lötstationen wie die MX-5251 und MX-5241 ermöglichen simultane Bearbeitung mehrerer Werkstücke und steigern die Produktivität in Fertigungslinien erheblich. Diese Systeme arbeiten bei 13,56 MHz und erreichen Löttemperaturen zwischen 200°C und 450°C ohne externe Temperaturregelung.

Nach welchen technischen Kriterien sollte man Metcal Lötstationen auswählen?

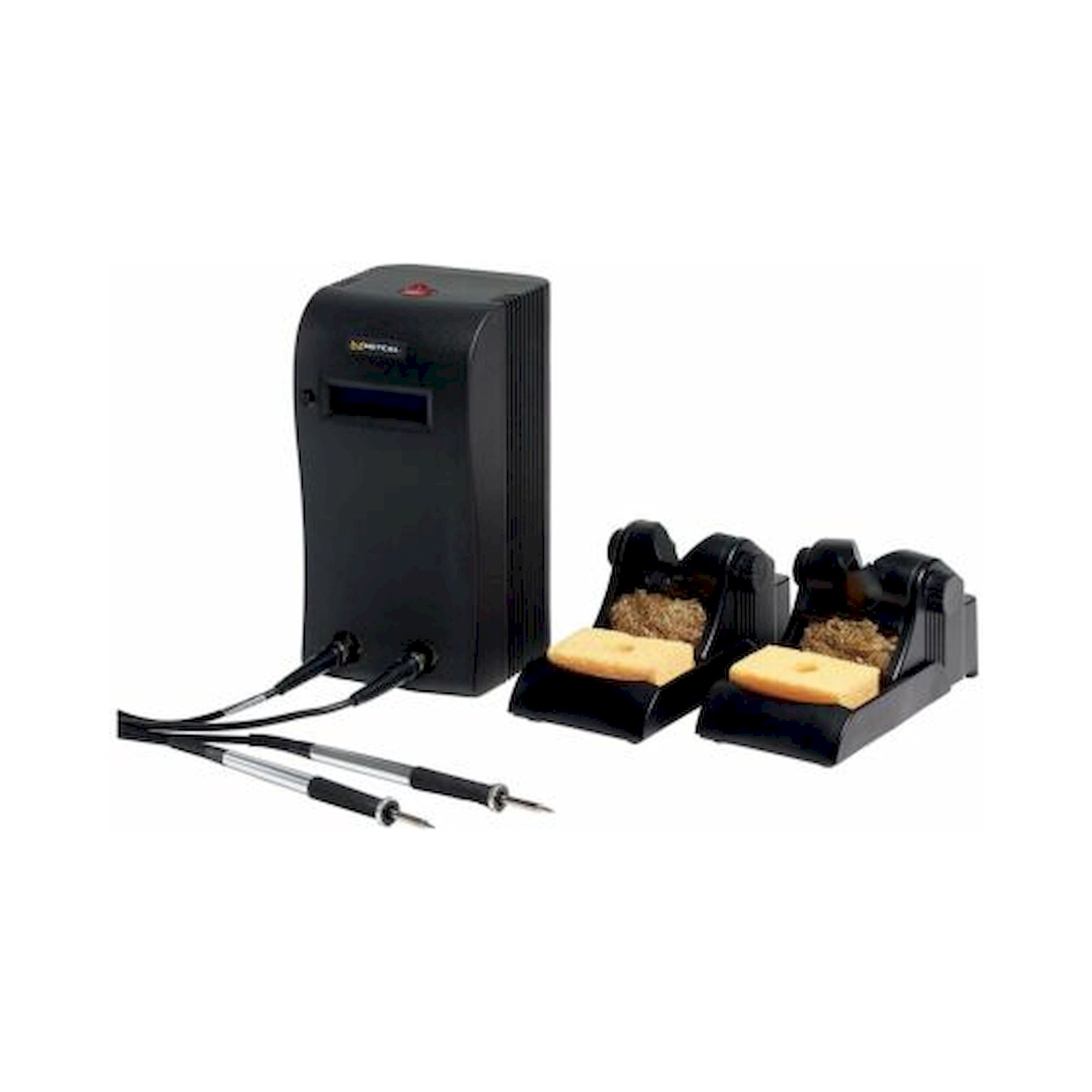

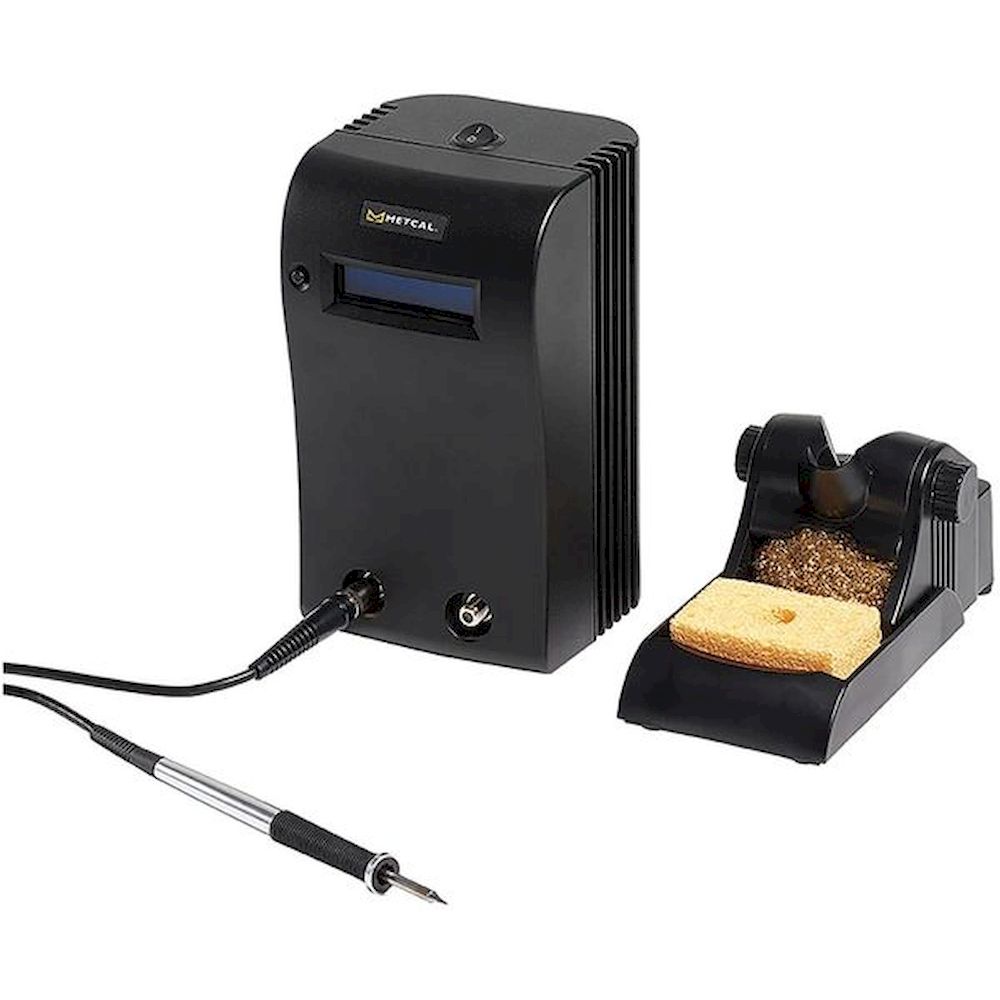

Die Auswahl von Metcal Lötstationen richtet sich nach der erforderlichen Kanalanzahl, Leistungsaufnahme und den verwendeten Handstücken für spezifische Lötaufgaben. Einkanal-Stationen wie die MX-500AV mit 40 Watt eignen sich für Reparaturarbeiten, während Zweikanal-Systeme wie MX-5211 mit zwei MX-H1-AV Handstücken für Serienproduktion konzipiert sind. Die Wahl zwischen Standard-Lötkolben MX-H1-AV, Ultrafein-Handstück MX-H2-UF oder Präzisions-Lötpinzette MX-PTZ bestimmt die erreichbare Lötstellenpräzision und Arbeitsgeschwindigkeit. Entlötfunktionalität durch MX-DS1 Entlötpistole oder entsprechende Upgrade-Kits erweitert den Anwendungsbereich auf Reparatur- und Nacharbeiten bei temperatursensitiven elektronischen Baugruppen.

Welche Normen und Zertifizierungen gelten für Metcal Lötstationen?

Metcal Lötstationen erfüllen die DIN EN 61010-1 für elektrische Sicherheit von Mess-, Steuer-, Regel- und Laborgeräten sowie die DIN EN 61340-5-1 für ESD-Schutzanforderungen in der Elektronikfertigung. Die Geräte entsprechen der EMV-Richtlinie 2014/30/EU und tragen das CE-Kennzeichen für den europäischen Markt. Für industrielle Anwendungen sind zusätzlich die Anforderungen der DIN ISO 9001 für Qualitätsmanagementsysteme und bei medizintechnischen Anwendungen die DIN EN ISO 13485 relevant. Die 230-Volt-Ausführungen entsprechen den deutschen VDE-Bestimmungen für Niederspannungsgeräte und gewährleisten sicheren Betrieb in gewerblichen Umgebungen.

Welche Unterschiede bestehen zwischen den verschiedenen Metcal MX-5000 Serienmodellen?

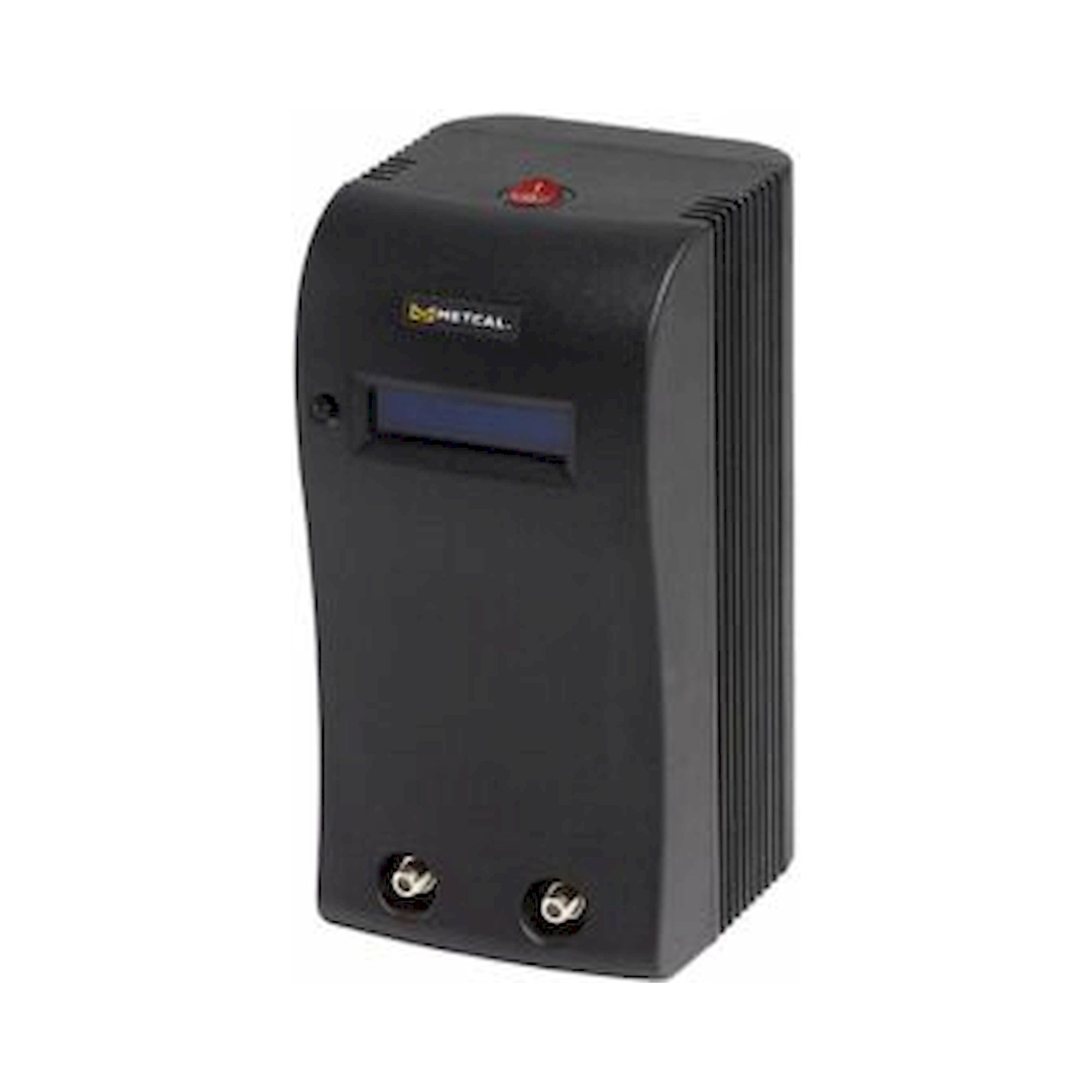

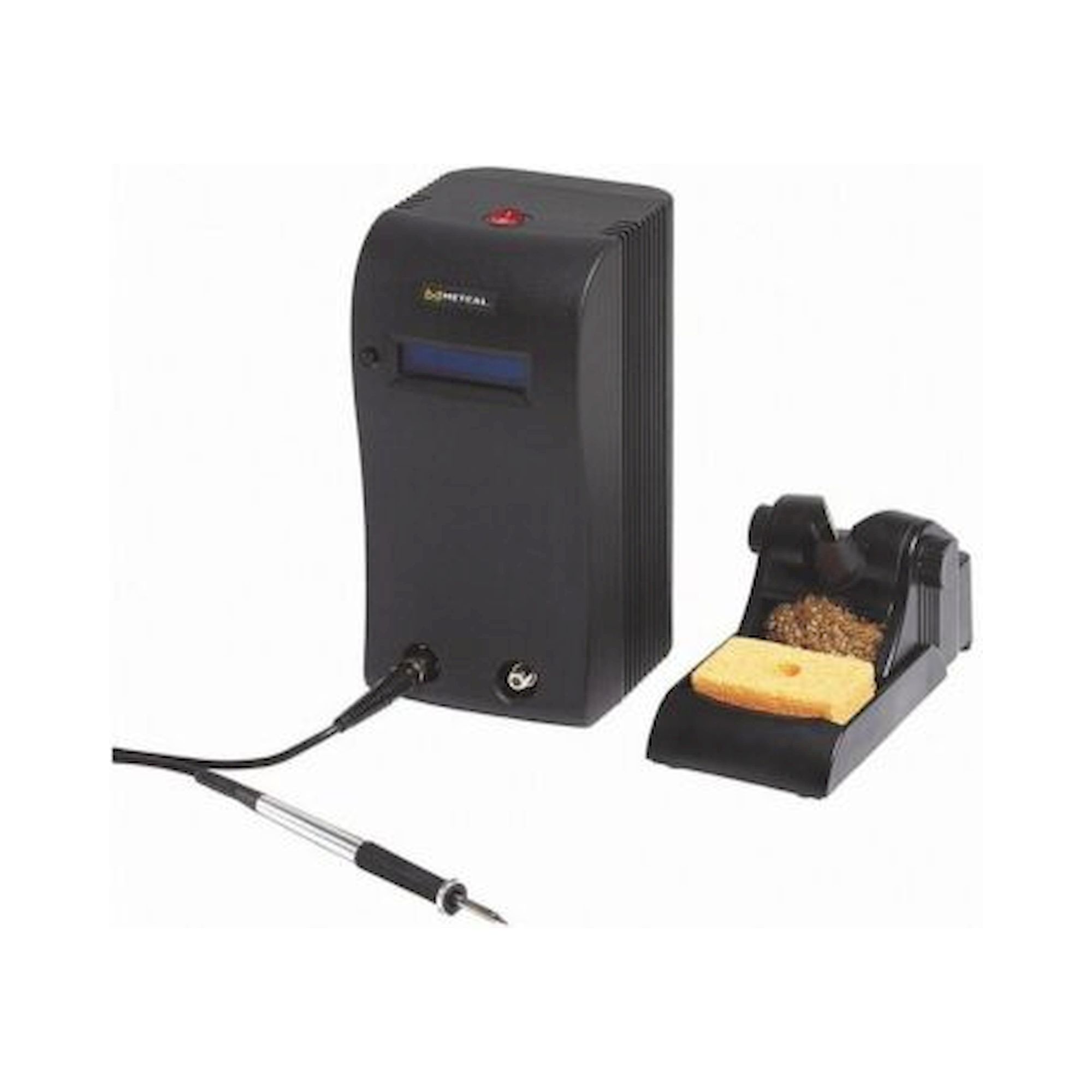

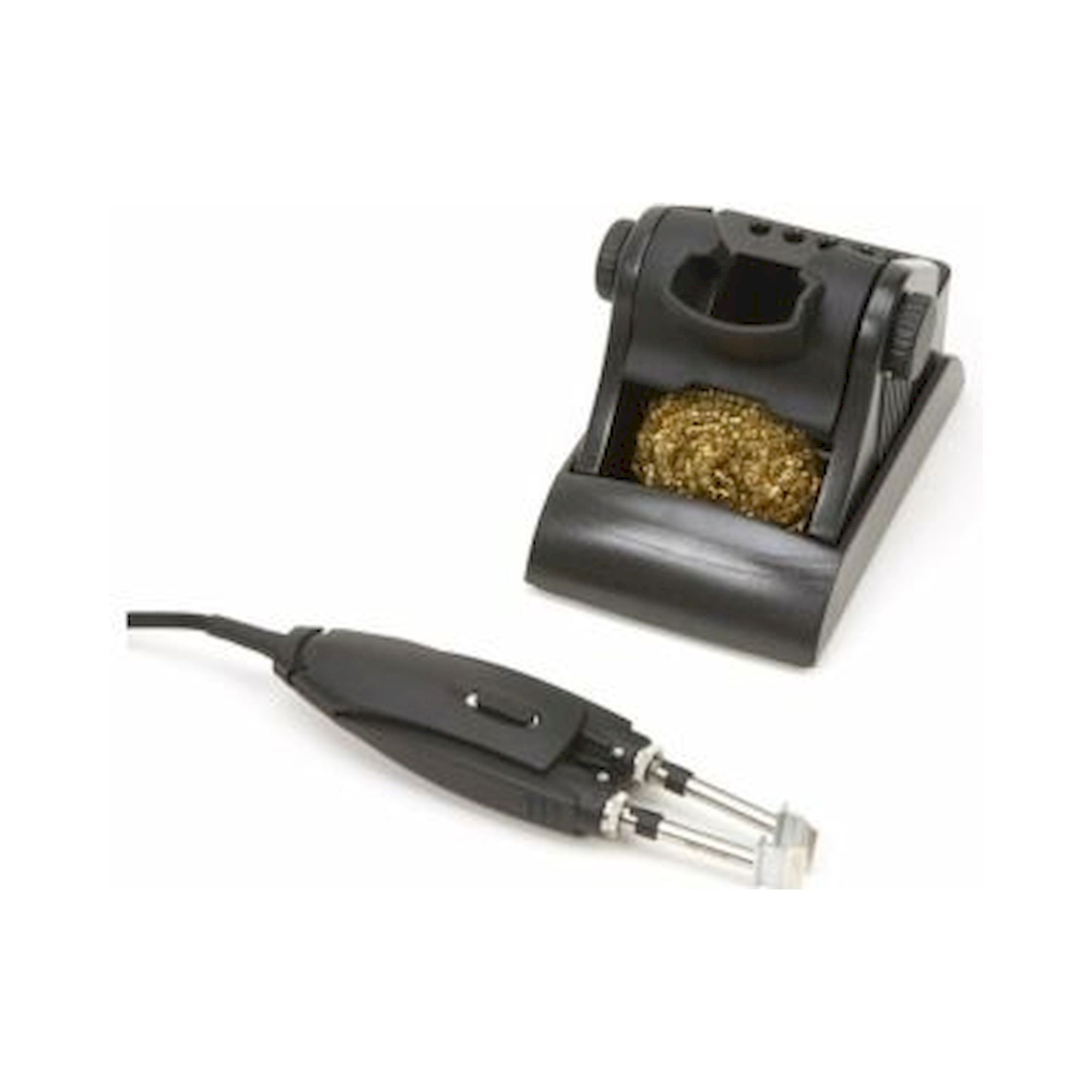

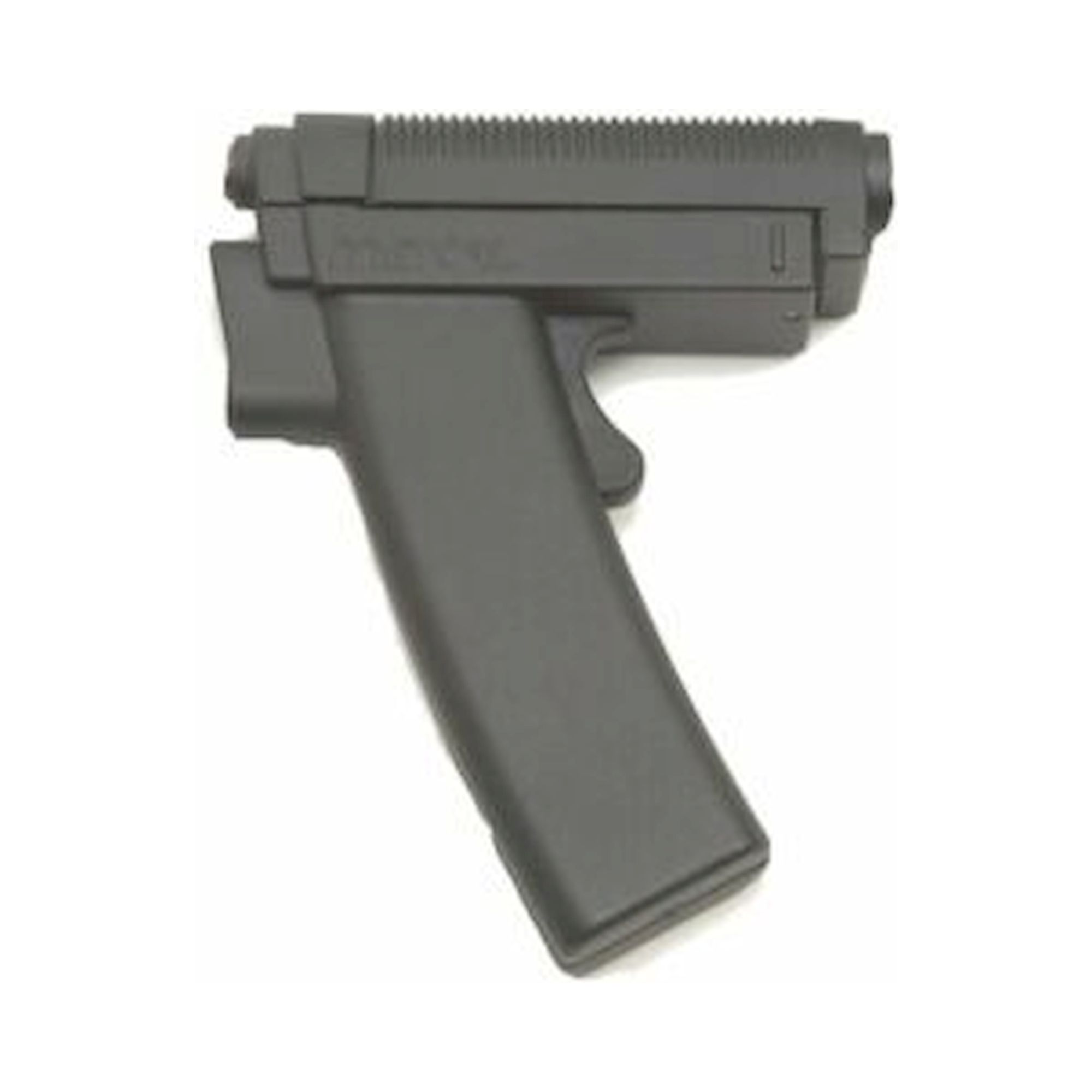

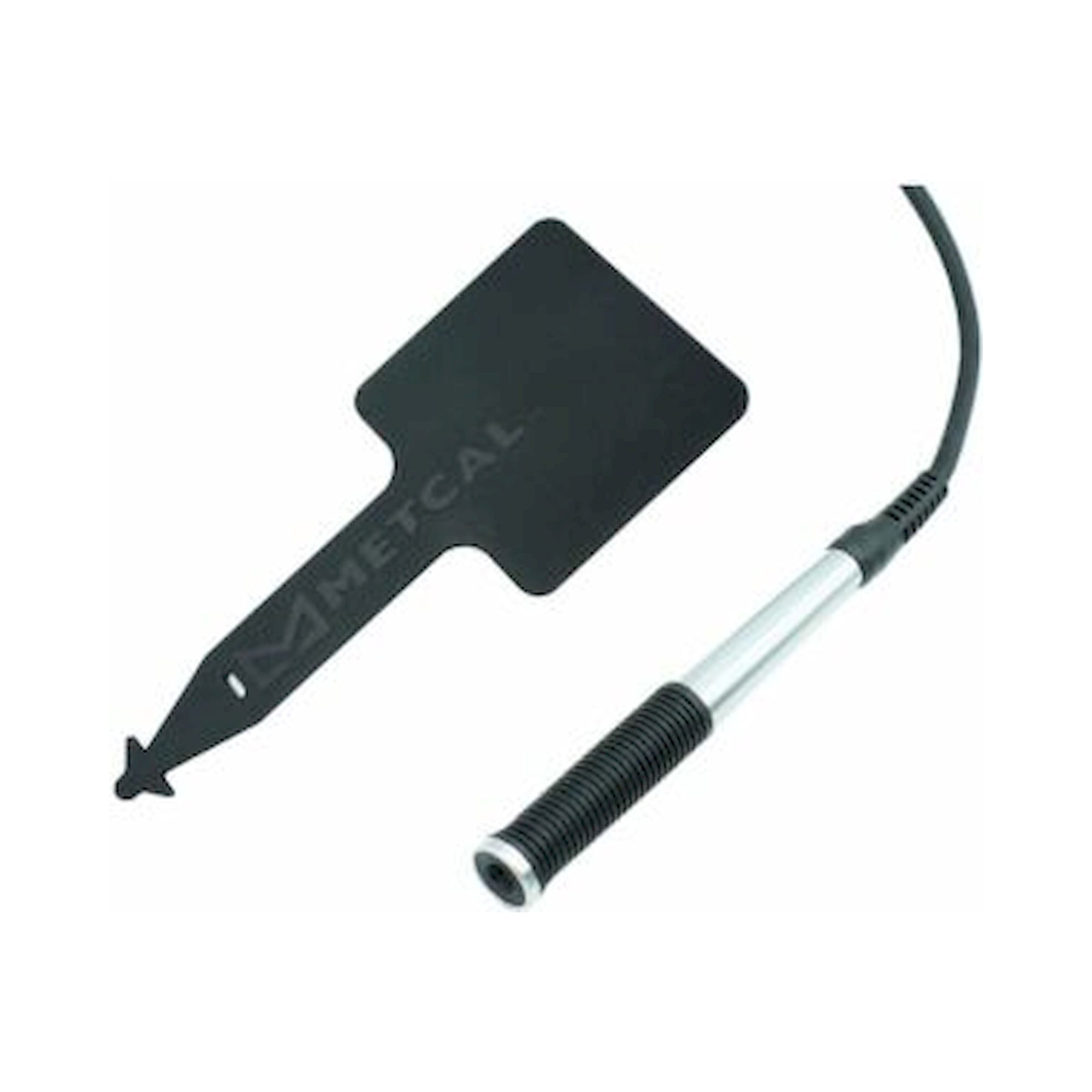

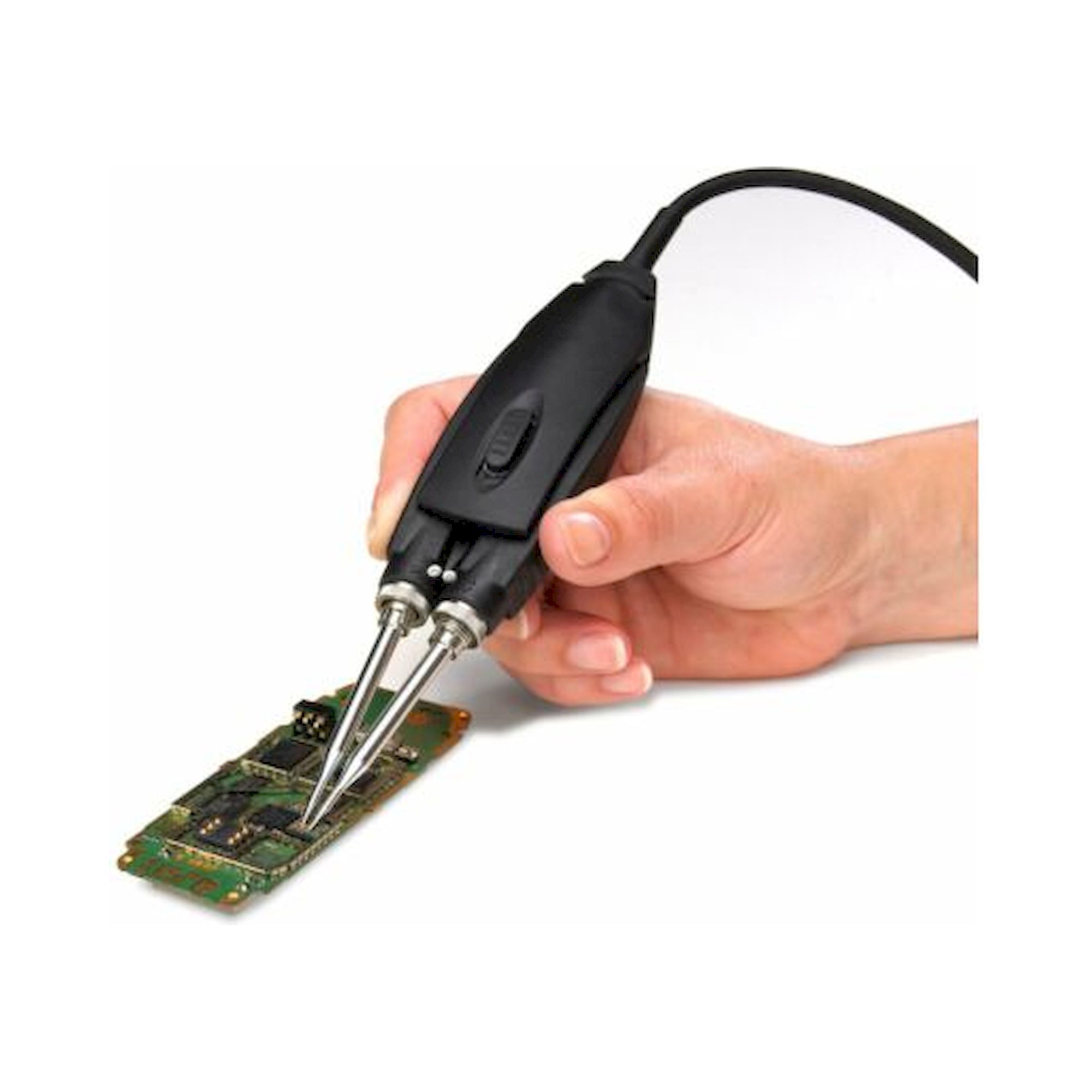

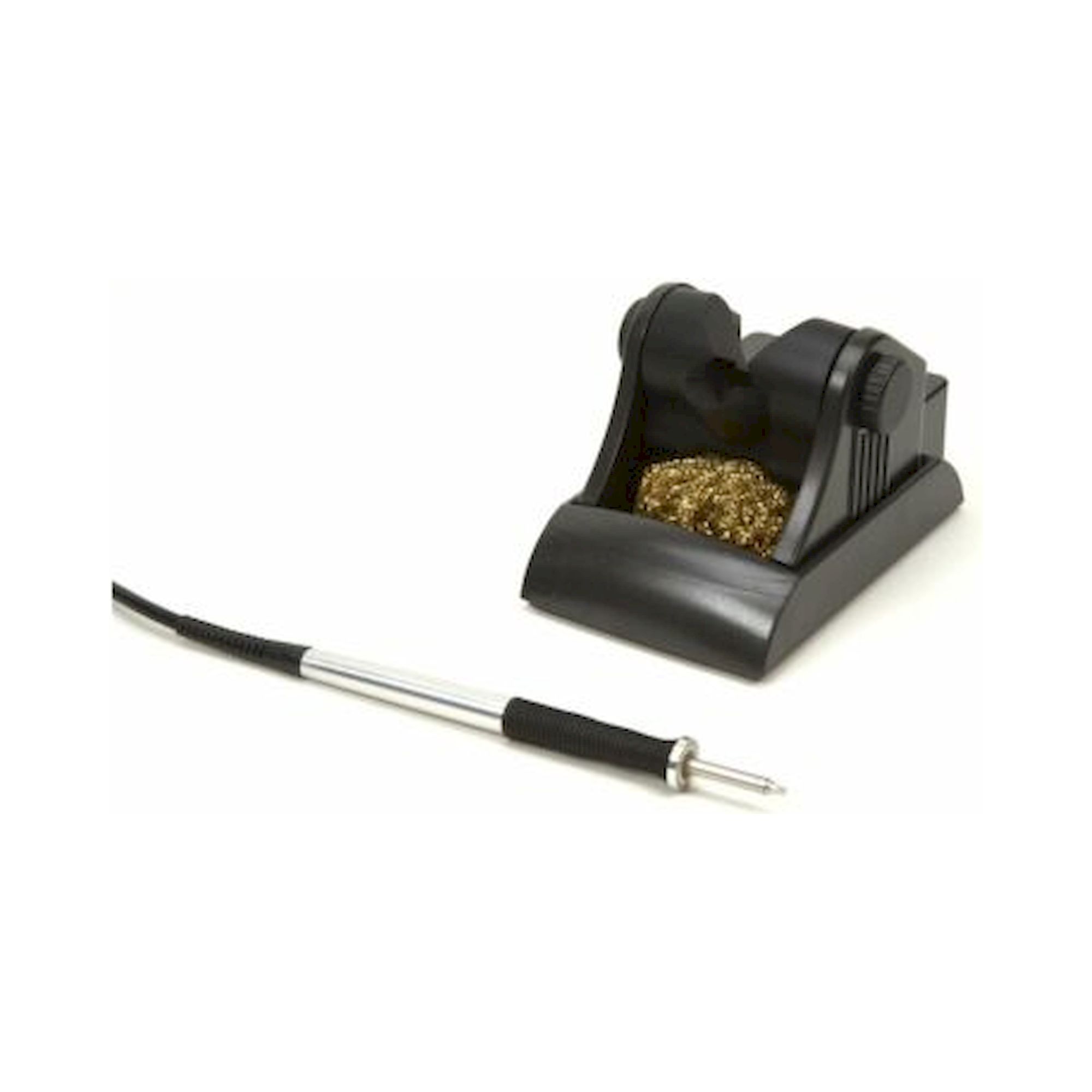

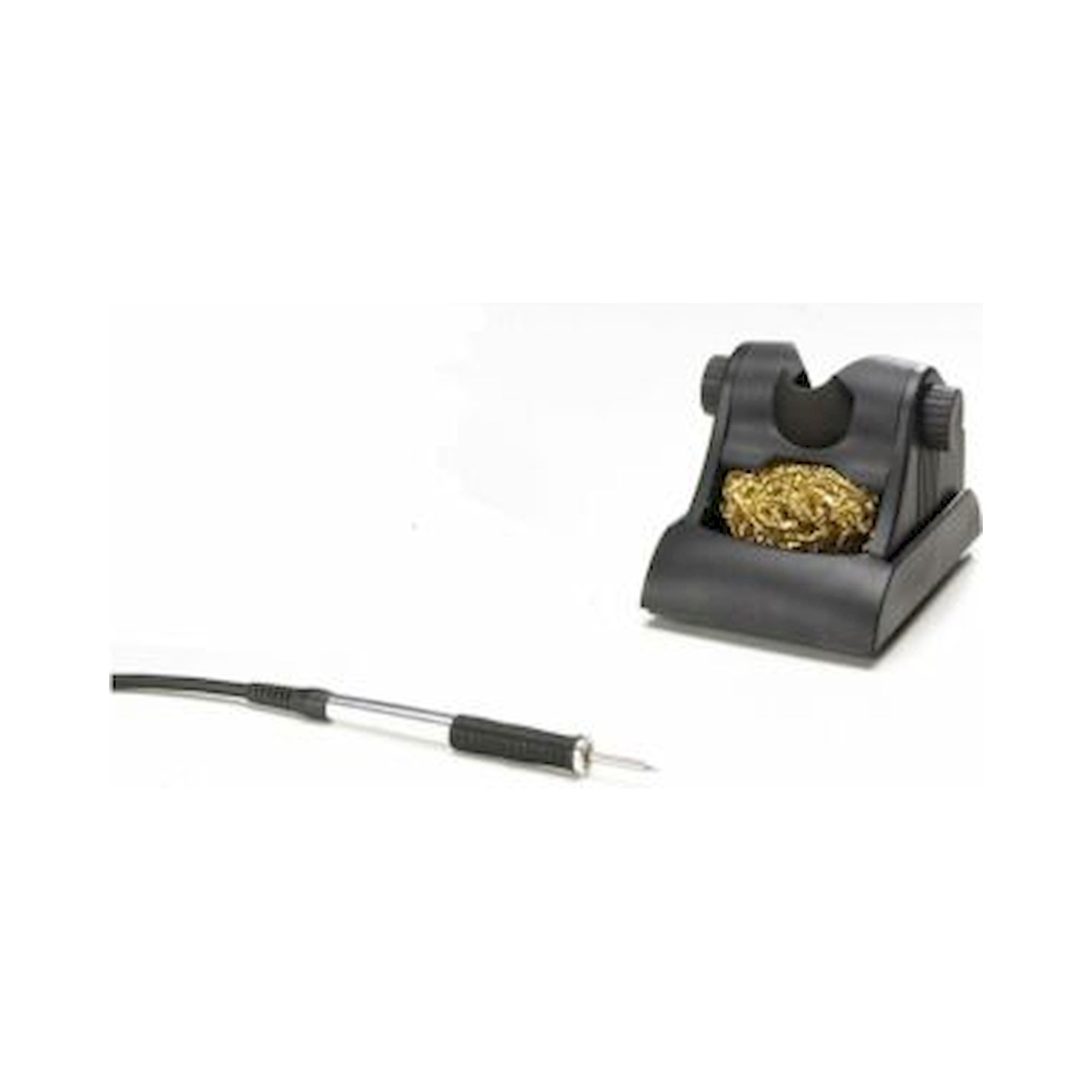

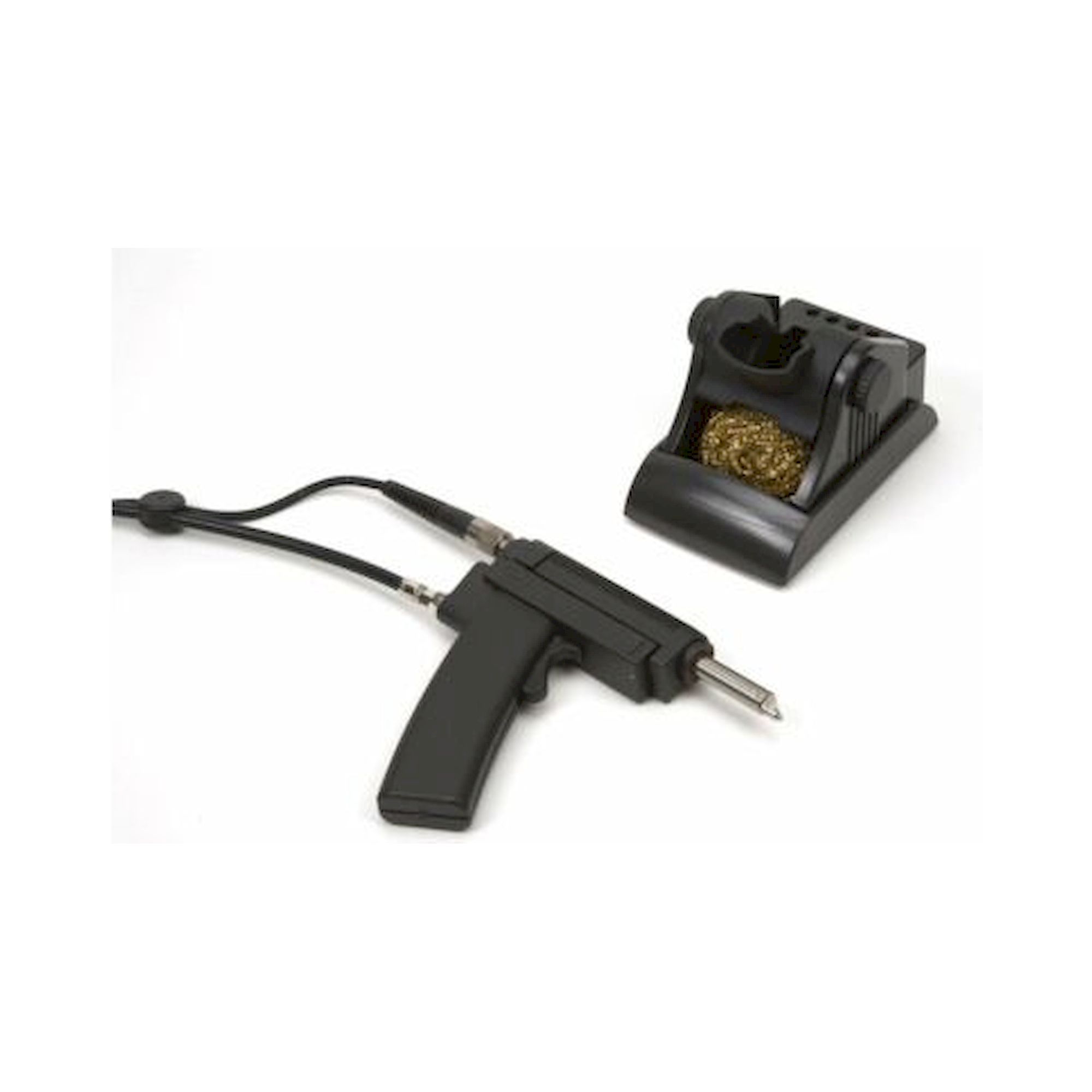

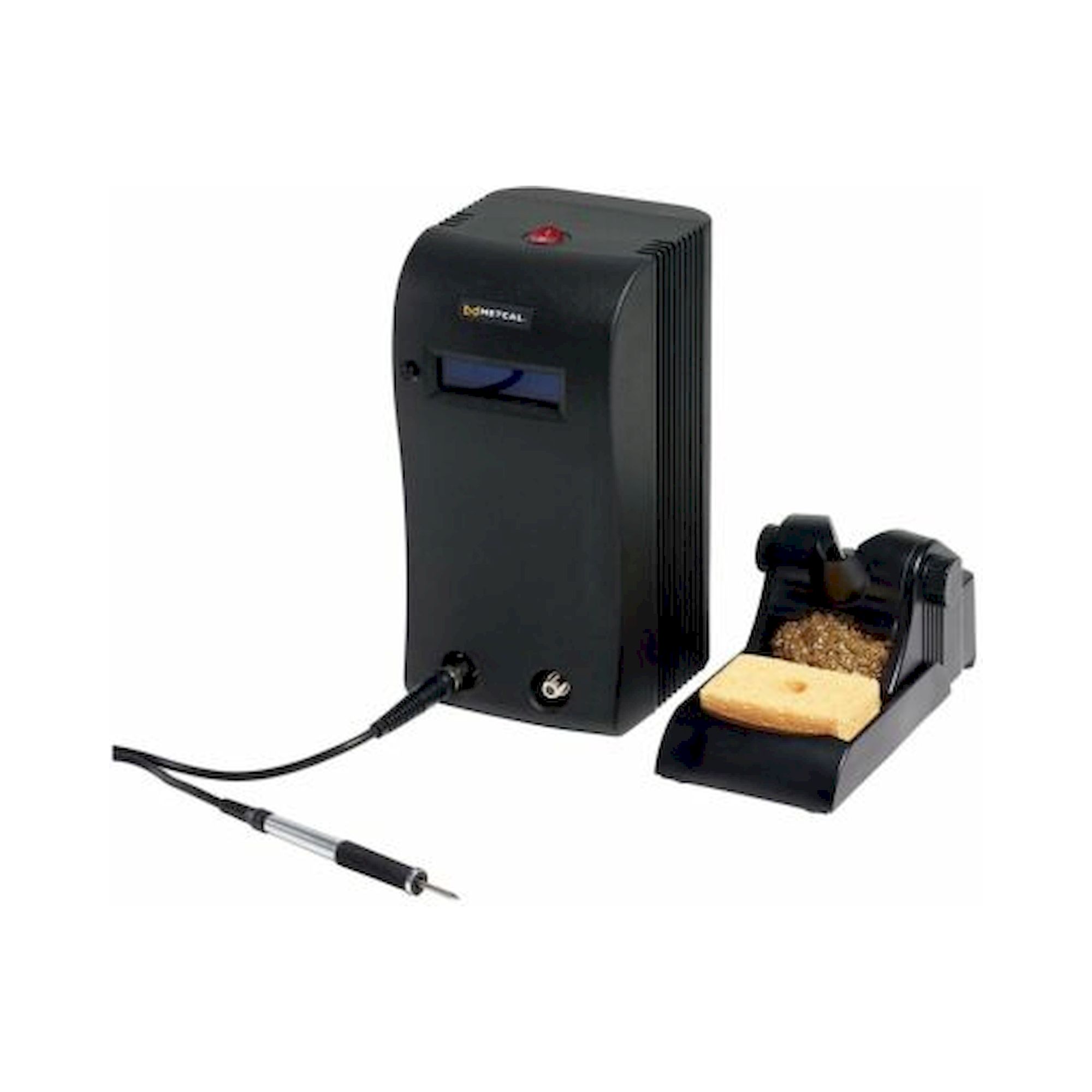

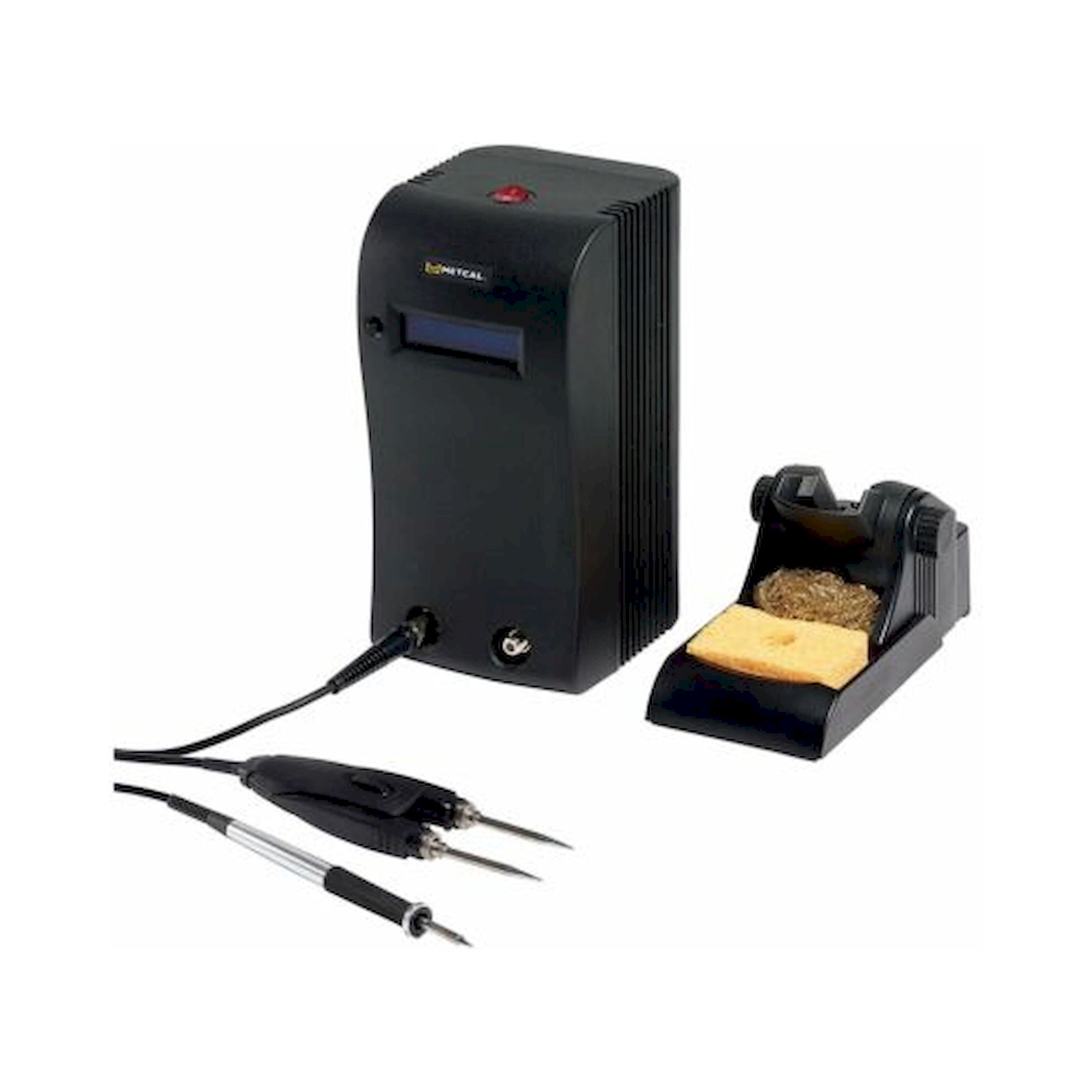

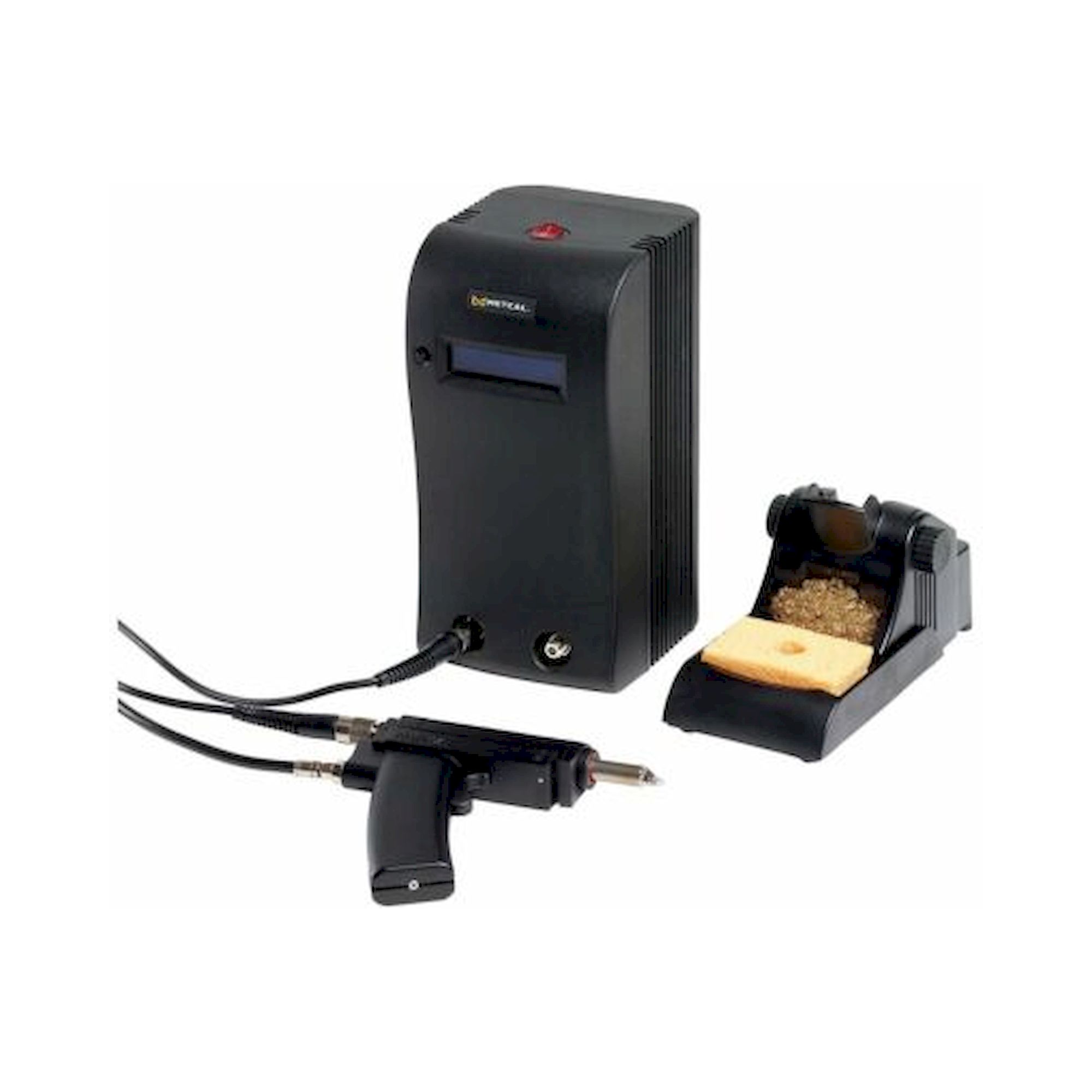

Die MX-5000 Serie unterscheidet sich hauptsächlich in der Ausstattung mit Handstücken und Zusatzfunktionen bei identischer Versorgungseinheit MX-PS5200 mit zwei Anschlüssen. Modell MX-5210 verfügt über einen Lötkolben MX-H1-AV, während MX-5211 mit zwei identischen Handstücken für paralleles Arbeiten ausgestattet ist. Die MX-5220 beinhaltet das Ultrafein-Handstück MX-H2-UF für Mikroelektronik-Anwendungen, MX-5241 kombiniert Standardlöten mit Präzisions-Lötpinzette MX-PTZ. MX-5251 und MX-5250 integrieren zusätzlich Entlötfunktionalität durch die MX-DS1 Entlötpistole für vollständige Löt- und Entlötprozesse. Alle Modelle lassen sich durch Upgrade-Kits MX-UK1 bis MX-UK5 nachträglich erweitern und erreichen damit maximale Flexibilität für unterschiedliche Fertigungsanforderungen.

Welche Installationsanforderungen und Systemkompatibilität haben Metcal Lötstationen?

Metcal Lötstationen der MX-5000 Serie benötigen eine 230-Volt-Wechselstromversorgung mit Schutzleiteranschluss und sollten über eine ESD-gerechte Erdungsverbindung verfügen. Die modulare Bauweise ermöglicht flexible Arbeitsplatzkonfiguration durch Verbindung der Versorgungseinheit MX-PS5200 mit verschiedenen Handstücken über proprietäre Schnellkupplungen. Handstücke sind hot-swap-fähig und können während des Betriebs gewechselt werden, wobei die automatische Temperaturkalibrierung durch RFID-Tags in den Lötspitzen erfolgt. Die Stationen integrieren sich problemlos in ESD-Schutzkonzepte nach DIN EN 61340 und sind mit gängigen Absauganlagen kombinierbar für optimale Arbeitsplatzbedingungen in der Elektronikfertigung.

Welche Schutzklassen und Betriebsbedingungen gelten für Metcal Löttechnik?

Metcal Lötstationen entsprechen der Schutzklasse I mit Schutzleiteranschluss und verfügen über Gehäuse der Schutzart IP20 für den Einsatz in trockenen Industrieumgebungen. Der zulässige Betriebstemperaturbereich liegt zwischen +10°C und +40°C bei maximal 80% relativer Luftfeuchtigkeit ohne Kondensation. Die Hochfrequenz-Induktionsheizung arbeitet bei 13,56 MHz und erzeugt automatisch stabilisierte Lötspitzentemperaturen zwischen 200°C und 450°C je nach verwendeter Lötspitze. ESD-Schutz wird durch Gehäuseerdung und ableitfähige Handstückoberflächen mit Widerständen unter 10 hoch 9 Ohm gewährleistet. Die Geräte sind für Dauerbetrieb bei 100% Einschaltdauer ausgelegt und erreichen thermische Stabilität innerhalb von 30 Sekunden nach dem Einschalten.

Welche Wartungsintervalle und Prüffristen gelten für Metcal Lötstationen?

Metcal Lötstationen erfordern tägliche Sichtkontrolle der Lötspitzen auf Verschleiß und wöchentliche Reinigung der Handstücke mit Isopropanol zur Entfernung von Flussmittelrückständen. Die elektrische Sicherheitsprüfung nach DIN VDE 0701-0702 ist jährlich durchzuführen, wobei Isolationswiderstand über 1 MOhm und Schutzleiterwiderstand unter 0,3 Ohm liegen müssen. Lötspitzen erreichen je nach Anwendung 200 bis 500 Lötstellen Lebensdauer und sind bei nachlassender Wärmeübertragung oder mechanischen Beschädigungen zu wechseln. ESD-Funktionsprüfung der Handstücke sollte monatlich mit Oberflächenwiderstandsmessgerät erfolgen, wobei Werte zwischen 10 hoch 6 und 10 hoch 9 Ohm einzuhalten sind. Kalibrierung der Temperaturregelung ist alle 12 Monate mit geeichten Referenzthermometern durchzuführen um die Curie-Punkt-Technologie zu verifizieren.
