Was sind ESD-Matten und wo werden sie in der Industrie eingesetzt?

ESD-Matten sind speziell entwickelte Bodenbeschichtungen und Arbeitsplatzauflagen aus leitfähigen oder dissipativen Materialien wie PVC oder mehrschichtigem Gummi, die elektrostatische Entladungen kontrolliert ableiten und somit empfindliche elektronische Bauteile vor Beschädigung schützen. Sie finden hauptsächlich Anwendung in der Elektronikmontage, Halbleiterproduktion, Präzisionsmechanik und in allen Arbeitsbereichen nach DIN EN 61340-5-1, wo ESD-empfindliche Komponenten gehandhabt werden. Typische Einsatzgebiete umfassen Löt- und Prüfarbeitsplätze, Reinräume, Komponentenlager und Serviceabteilungen der Elektronik- und Automobilindustrie.

Nach welchen technischen Kriterien sollte man ESD-Matten auswählen?

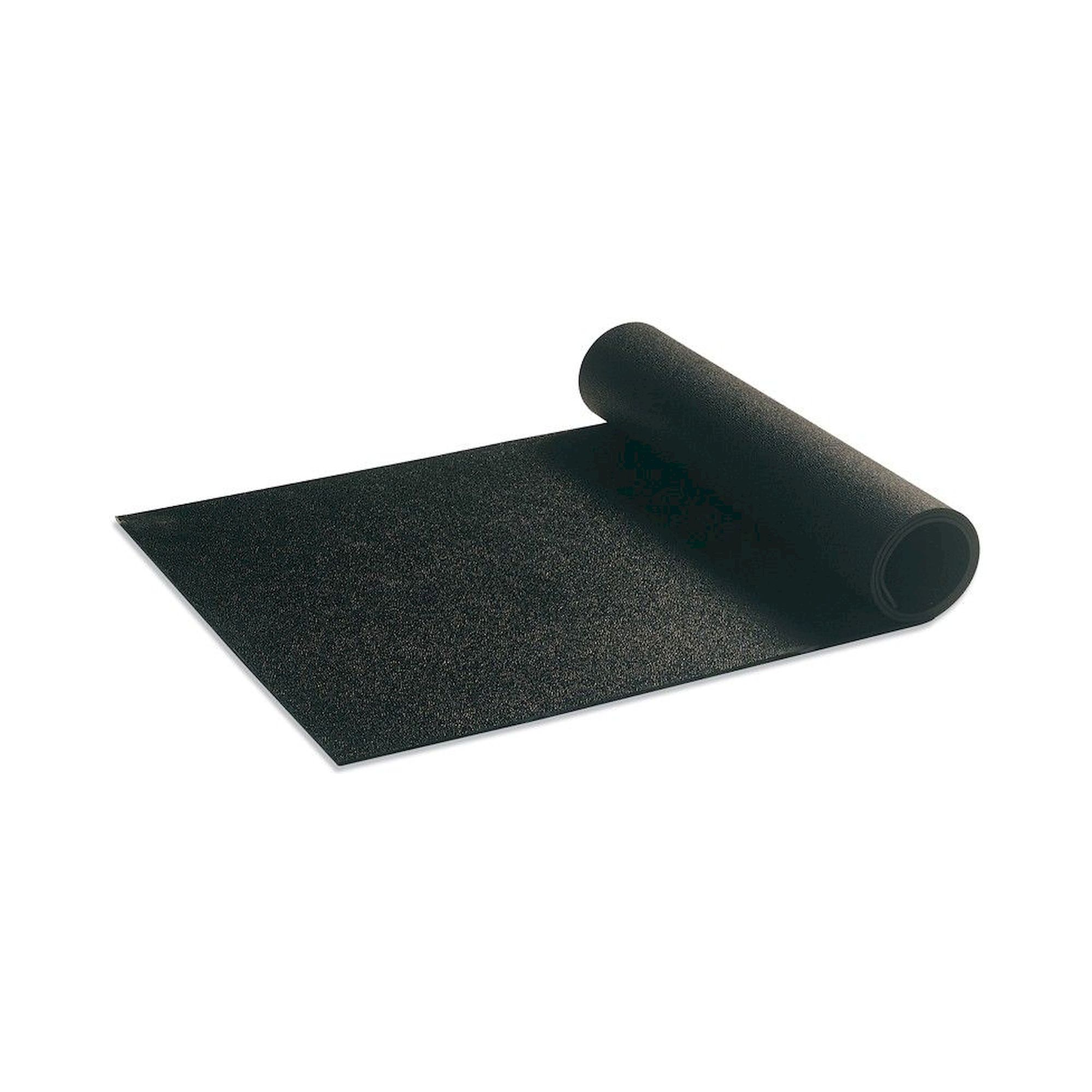

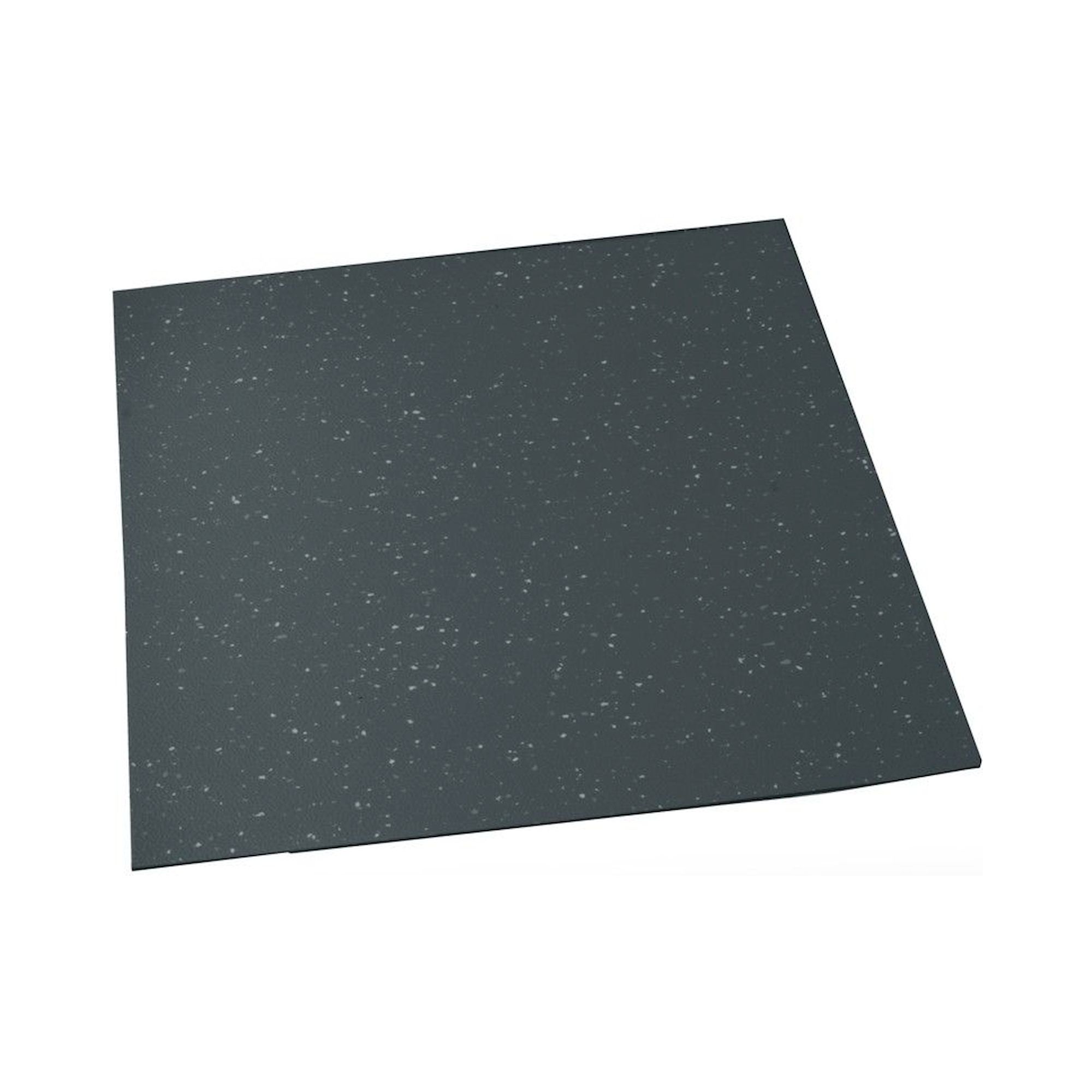

Die Auswahl von ESD-Matten erfolgt primär anhand des Oberflächenwiderstands, wobei dissipative Matten wie die Desco Statfree DLR™ mit 10⁶ bis 10⁹ Ohm und konduktive Varianten wie die Statfree CV280™ mit unter 10⁶ Ohm unterschieden werden. Weitere entscheidende Parameter sind die Materialstärke von 1,5 bis 3,5 mm je nach mechanischer Belastung, die Rollenbreite zwischen 1,0 und 1,22 Metern für optimale Flächenabdeckung sowie die chemische Beständigkeit des Grundmaterials. Die Warmbier Ecostat-Serie bietet beispielsweise verschiedene Farbcodierungen für unterschiedliche Widerstandsbereiche, während Anti-Fatigue-Eigenschaften bei längeren Steharbeitsplätzen zusätzlichen Komfort bieten.

Welche DIN- und EN-Normen gelten für ESD-Matten in Deutschland?

ESD-Matten müssen in Deutschland primär der DIN EN 61340-5-1 entsprechen, die Schutzmaßnahmen gegen elektrostatische Phänomene definiert und Grenzwerte für Oberflächenwiderstände festlegt. Zusätzlich ist die DIN EN 61340-4-1 relevant, welche Standardprüfverfahren für elektrostatische Eigenschaften beschreibt und die Messung von Punkt-zu-Punkt- sowie Punkt-zu-Masse-Widerständen regelt. Für Arbeitsplätze mit erhöhten Sicherheitsanforderungen können weitere Normen wie DIN EN 1149 für elektrostatisch ableitfähige Schutzkleidung oder branchenspezifische ATEX-Richtlinien 2014/34/EU für explosionsgefährdete Bereiche zur Anwendung kommen.

Was unterscheidet dissipative, konduktive und Anti-Fatigue ESD-Matten voneinander?

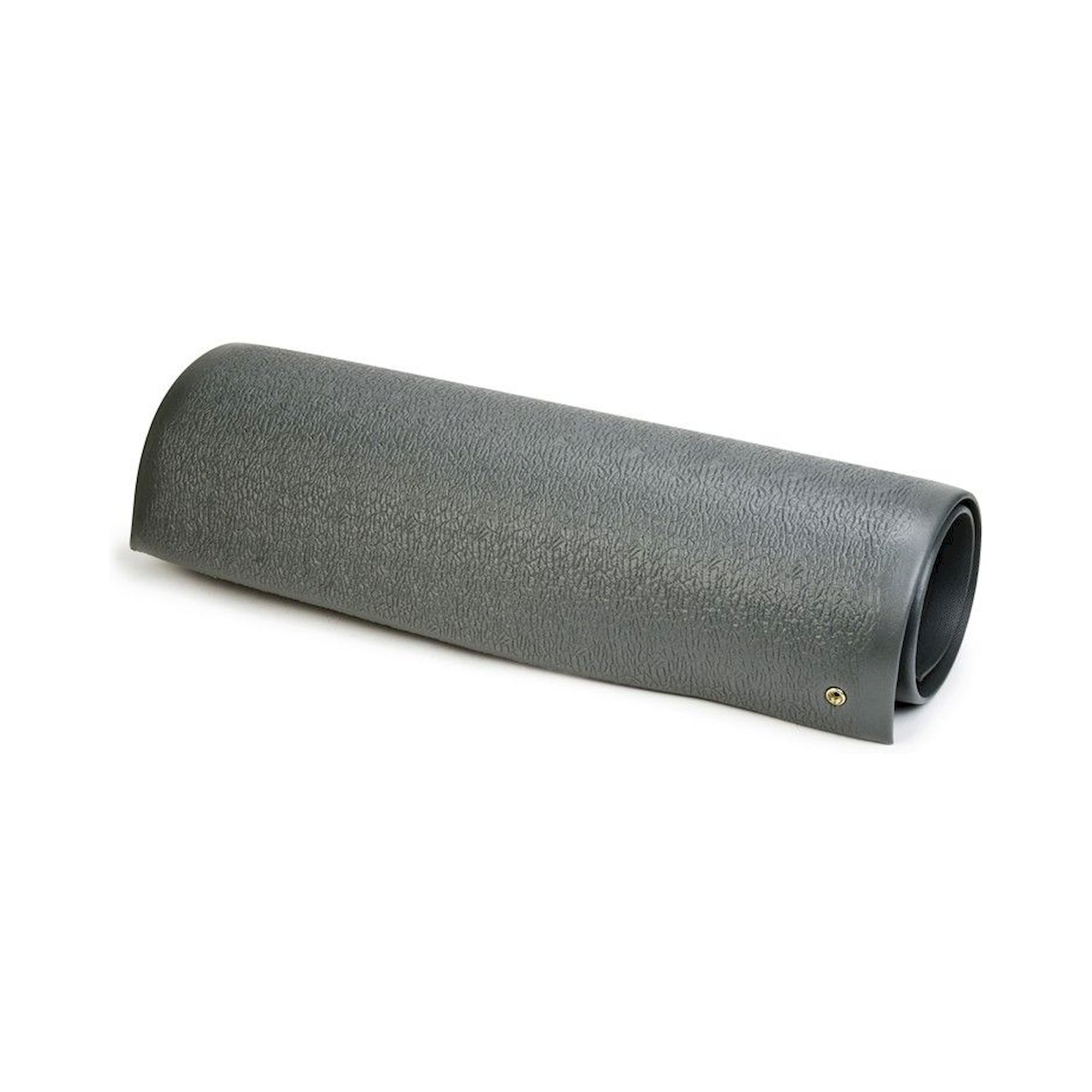

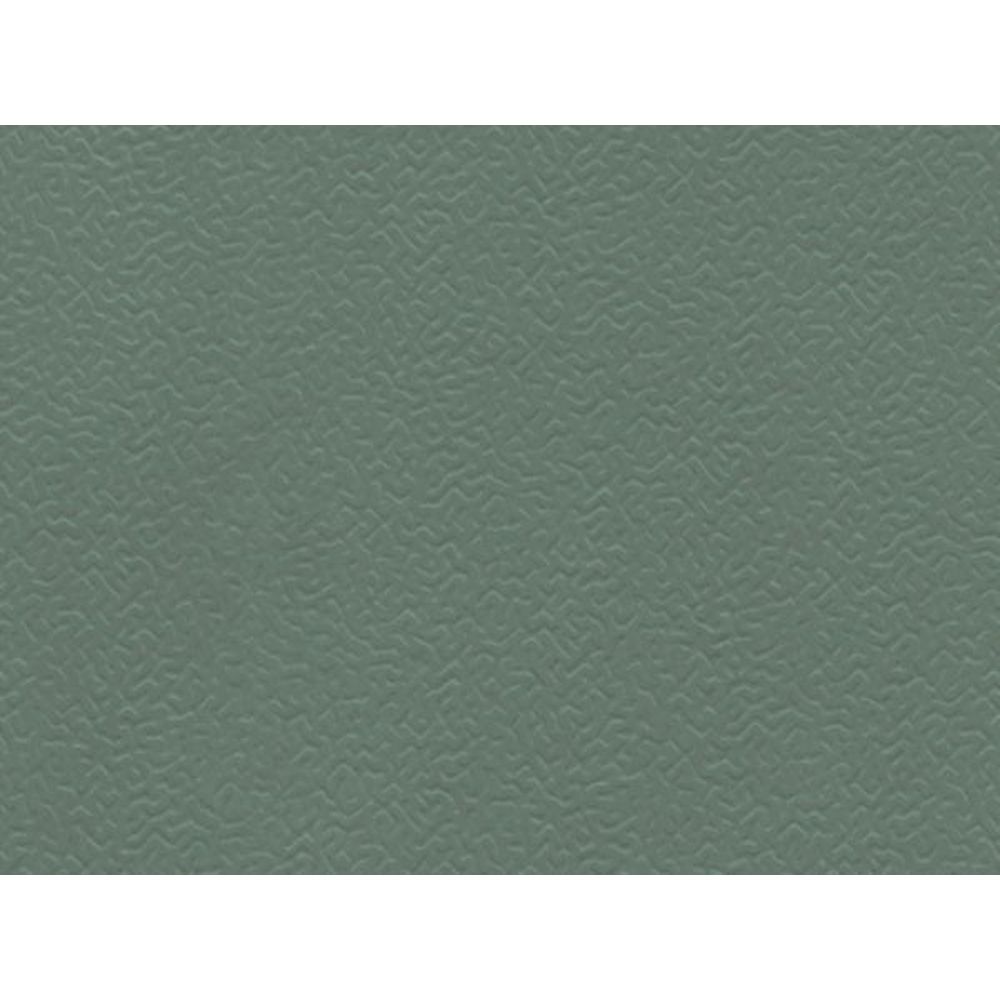

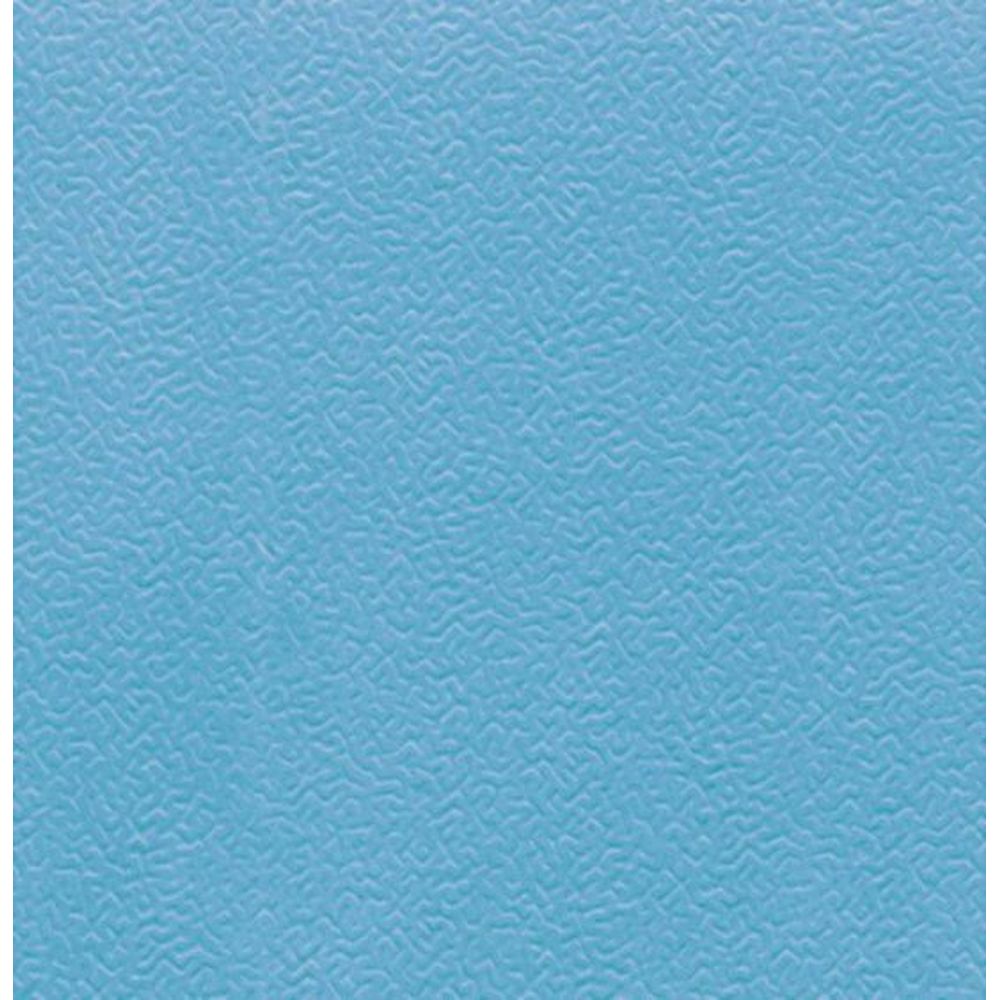

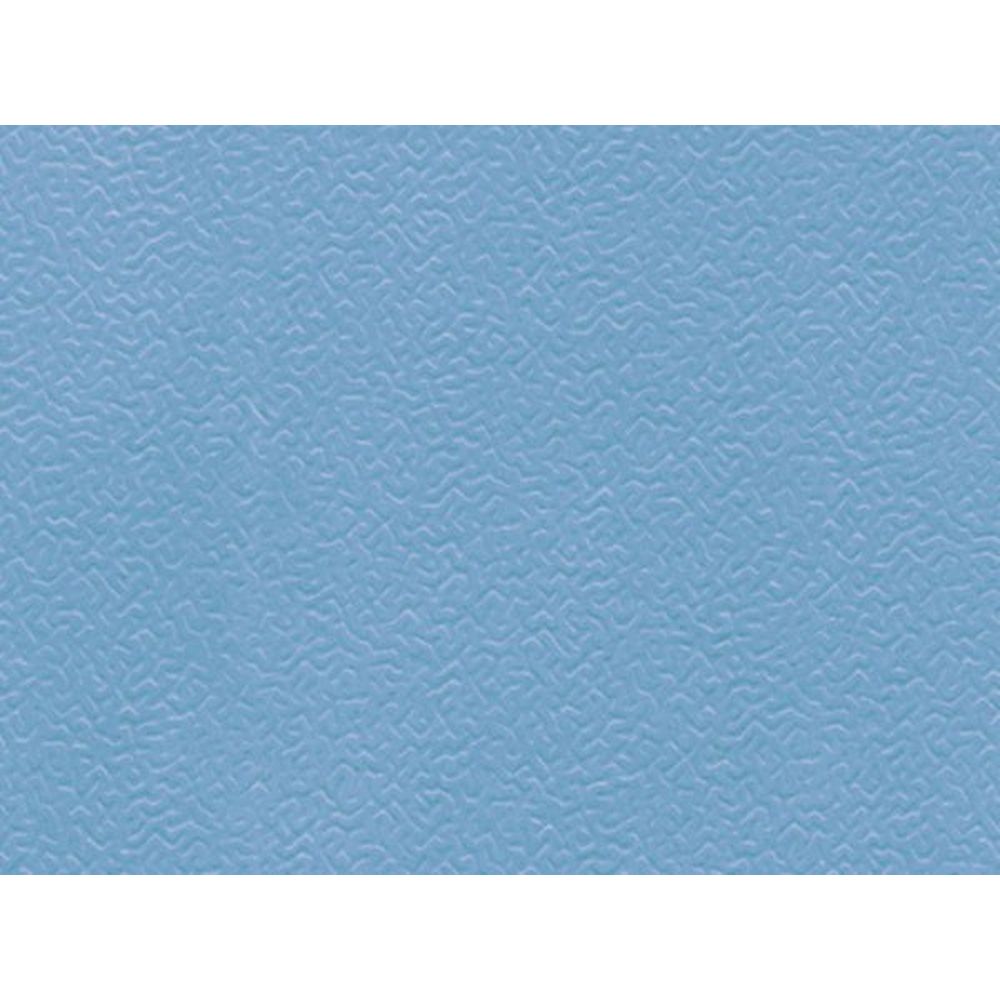

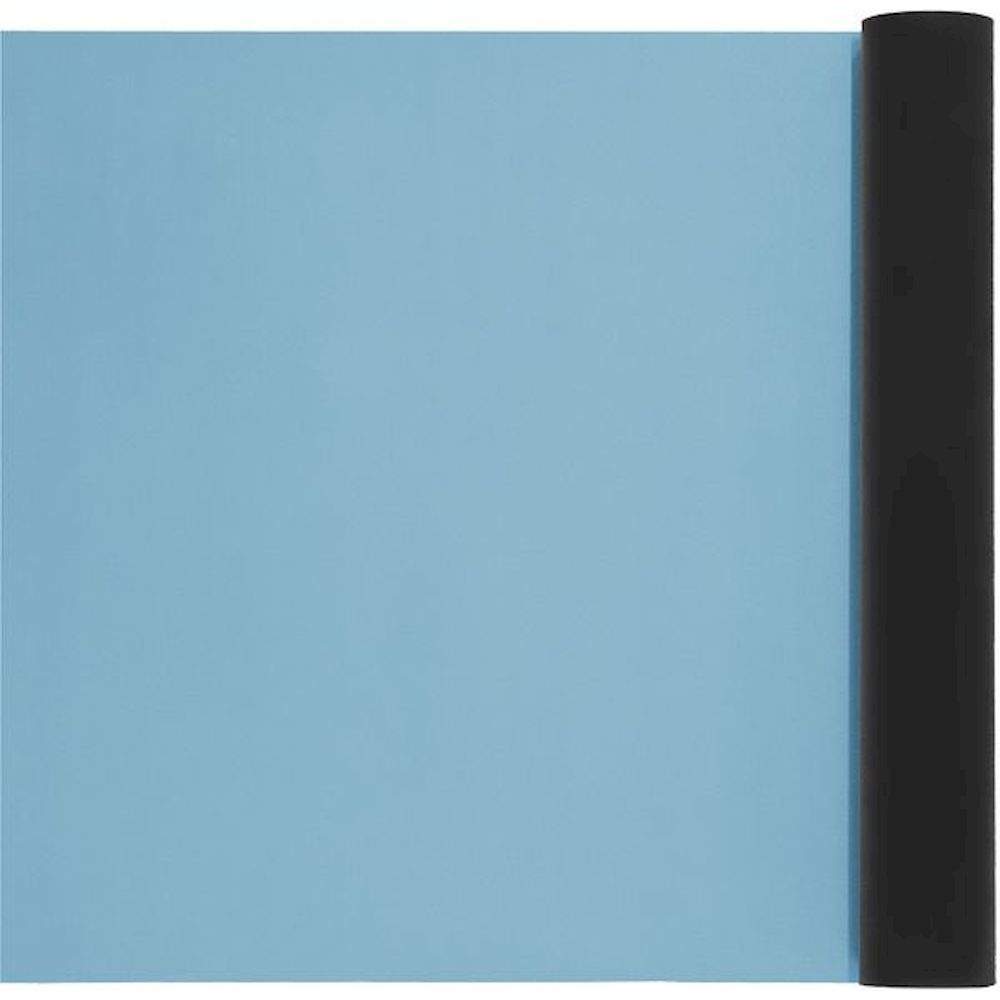

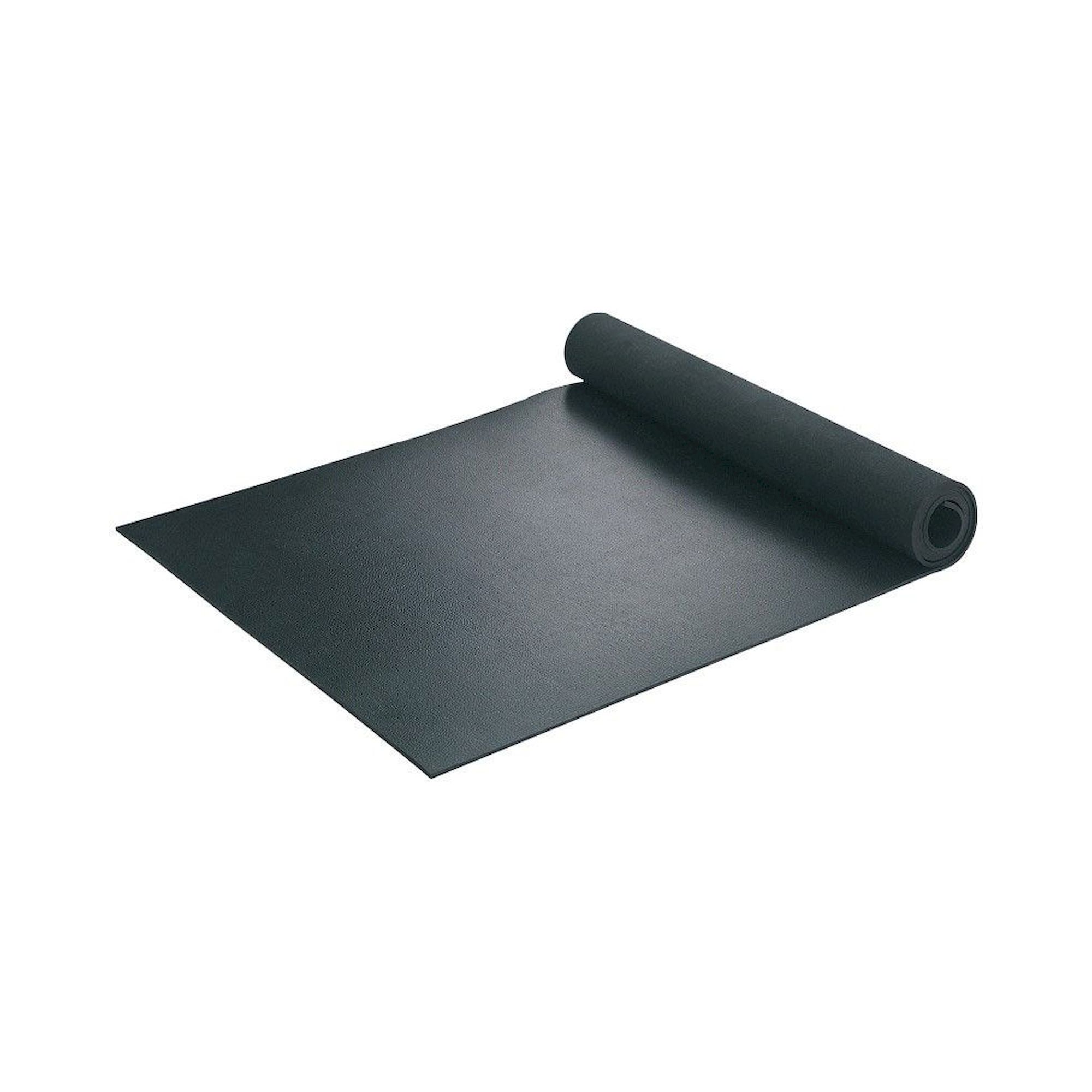

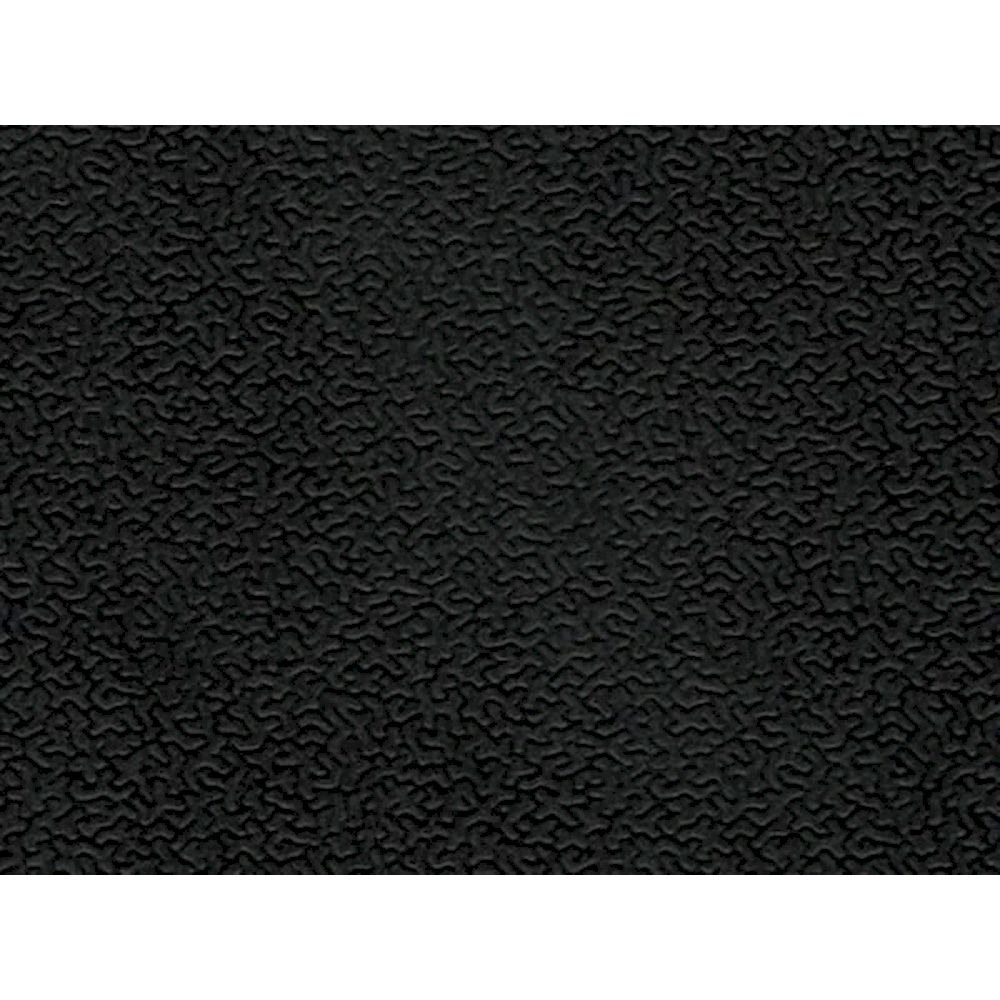

Dissipative ESD-Matten wie die Desco Statfree DLR™-Serie verfügen über einen kontrollierten Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm und leiten Ladungen langsam ab, wodurch sie ideal für empfindliche CMOS-Bauteile sind. Konduktive Matten wie die Statfree G2™ haben Widerstände unter 10⁶ Ohm und ermöglichen schnelle Ladungsableitung für weniger empfindliche Elektronik, während Anti-Fatigue-Varianten wie die Desco AFM36720L1VGR zusätzlich ergonomische Eigenschaften durch erhöhte Materialstärke von 0,9 mm bieten. Die Warmbier Ecostat-Reihe kombiniert ESD-Eigenschaften mit umweltfreundlichen Materialien und bietet verschiedene Farbkodierungen zur Kennzeichnung unterschiedlicher Widerstandsbereiche in hellblau und chipgrün.

Wie werden ESD-Matten fachgerecht installiert und an das Erdungssystem angeschlossen?

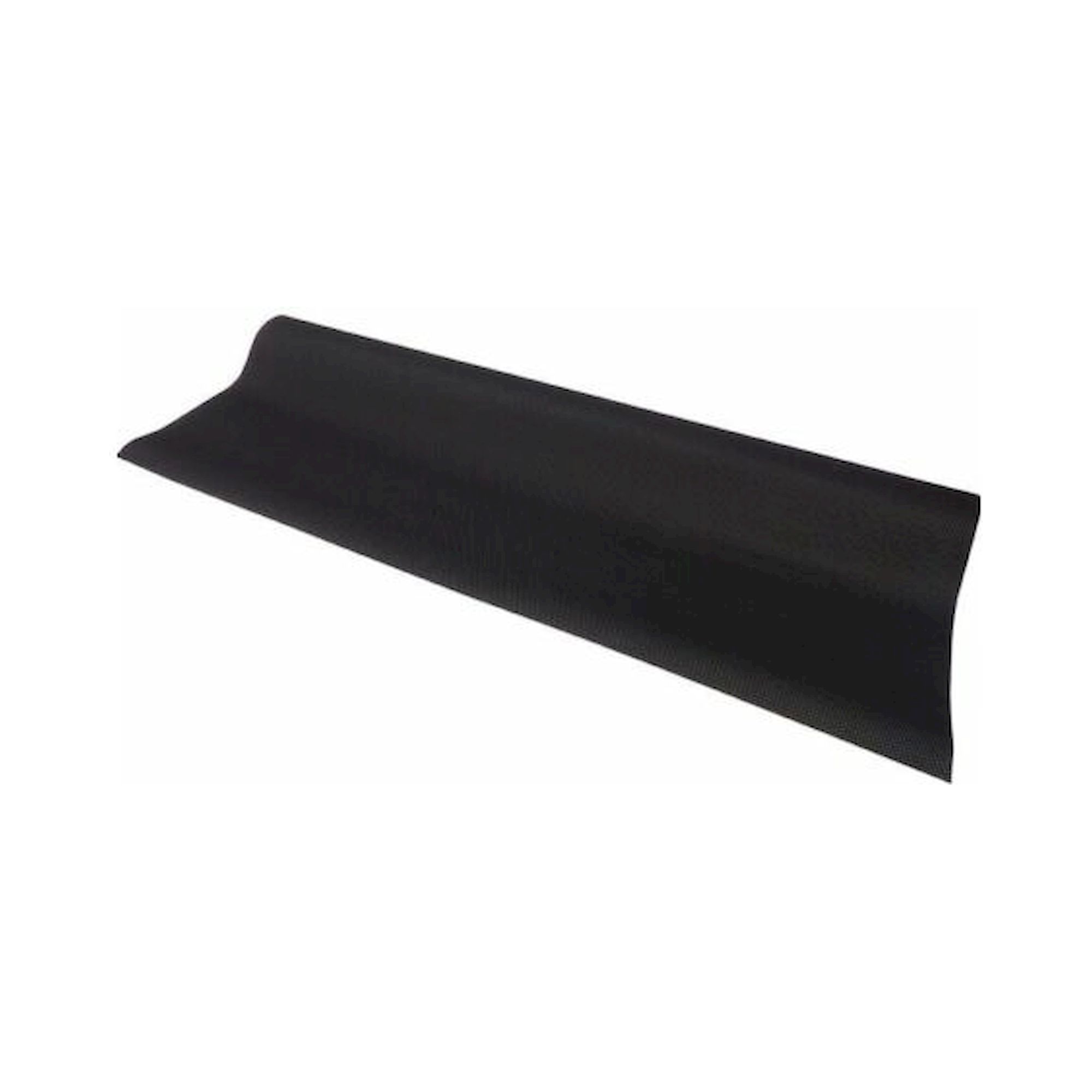

ESD-Matten werden mittels leitfähigem Kleber auf gereinigten, trockenen Untergründen verlegt und über Erdungsschnüre mit Widerständen von 1 MΩ an das zentrale Erdungssystem angeschlossen, wobei der Erdungspunkt gemäß DIN EN 61340-5-1 alle 3 Meter erfolgen sollte. Bei Rollenware wie den Warmbier-Matten mit 10 Meter Länge sind Überlappungen von mindestens 25 mm mit leitfähigem Kupferband zu verbinden, während die elektrische Kontinuität zwischen den Bahnen durch Messungen unter 10⁹ Ohm sichergestellt wird. Die Kompatibilität mit ESD-Schuhen, Handgelenkbändern und anderen Erdungsmaßnahmen muss durch regelmäßige Widerstandsmessungen zwischen Arbeitsplatz und Erdungspunkt gewährleistet bleiben.

Welche Schutzart und welchen Temperaturbereich bieten industrielle ESD-Matten?

Industrielle ESD-Matten wie die Desco Statfree-Serie sind für Betriebstemperaturen von -40°C bis +70°C ausgelegt und erfüllen typischerweise Schutzart IP54 gegen Staub und Spritzwasser, wodurch sie für normale Produktionsumgebungen geeignet sind. Die mehrschichtigen Gummimatten bieten erhöhte chemische Beständigkeit gegen Lösungsmittel und Reinigungschemikalien nach DIN EN ISO 1431, während PVC-Varianten wie die Statfree CV280™ zusätzliche UV-Stabilität für Bereiche mit Tageslichteinfall aufweisen. Spezielle Cleanroom-Ausführungen erreichen Reinheitsklassen bis ISO 14644-1 Klasse 5 und sind für kontrollierte Umgebungen der Halbleiter- und Pharmaindustrie zertifiziert.

Wie oft müssen ESD-Matten geprüft werden und welche Wartung ist erforderlich?

ESD-Matten sind gemäß DIN EN 61340-5-1 mindestens jährlich auf ihre elektrostatischen Eigenschaften zu prüfen, wobei Oberflächenwiderstände und Erdungskontinuität mit kalibrierten Meßgeräten bei 100 Volt Prüfspannung gemessen werden müssen. Bei intensiver Nutzung empfiehlt sich eine halbjährliche Kontrolle der Widerstandswerte, da mechanische Abnutzung und chemische Einwirkungen die ESD-Eigenschaften beeinträchtigen können. Die Reinigung erfolgt mit antistatischen, pH-neutralen Reinigungsmitteln ohne Weichmacher, während die typische Nutzungsdauer hochwertiger Matten wie der Warmbier Ecostat-Serie bei ordnungsgemäßer Pflege 8 bis 12 Jahre beträgt, abhängig von der mechanischen Beanspruchung und Umgebungschemikalien.

ESD Matten und Beläge

ESD equipment

ESD Matten und Beläge bilden die passive Grundlage jeder EPA (ESD Protected Area): Ihr Oberflächenwiderstand von 10⁵-10⁹ Ω nach DIN EN 61340-5-1 leitet elektrostatische Ladungen kontrolliert über den Erdungsanschluss ab, bevor Spannungsspitzen von >100 V empfindliche Bauelemente schädigen können. Zweilagige Vinyl- und Gummimatten erreichen dabei Ableitwiderstände < 3,5 × 10⁷ Ω im Gesamtsystem - konform mit IEC 61340-5-1 und IEC 61340-5-2.

Als Fachhandel für ESD-Schutzausrüstung führen wir 175 Artikel in dieser Kategorie: von kleinen Tischmatten für den Einzelarbeitsplatz über großflächige Bodenbeläge bis hin zu ergonomischen Antiermüdungsmatten (Ergolastec) und staubbindenden Kleberollenmatten für Reinraum und Schleuse. Alle Produkte sind auf systemkonforme Erdung nach DIN EN 61340-4-1 ausgelegt.

Kategorien

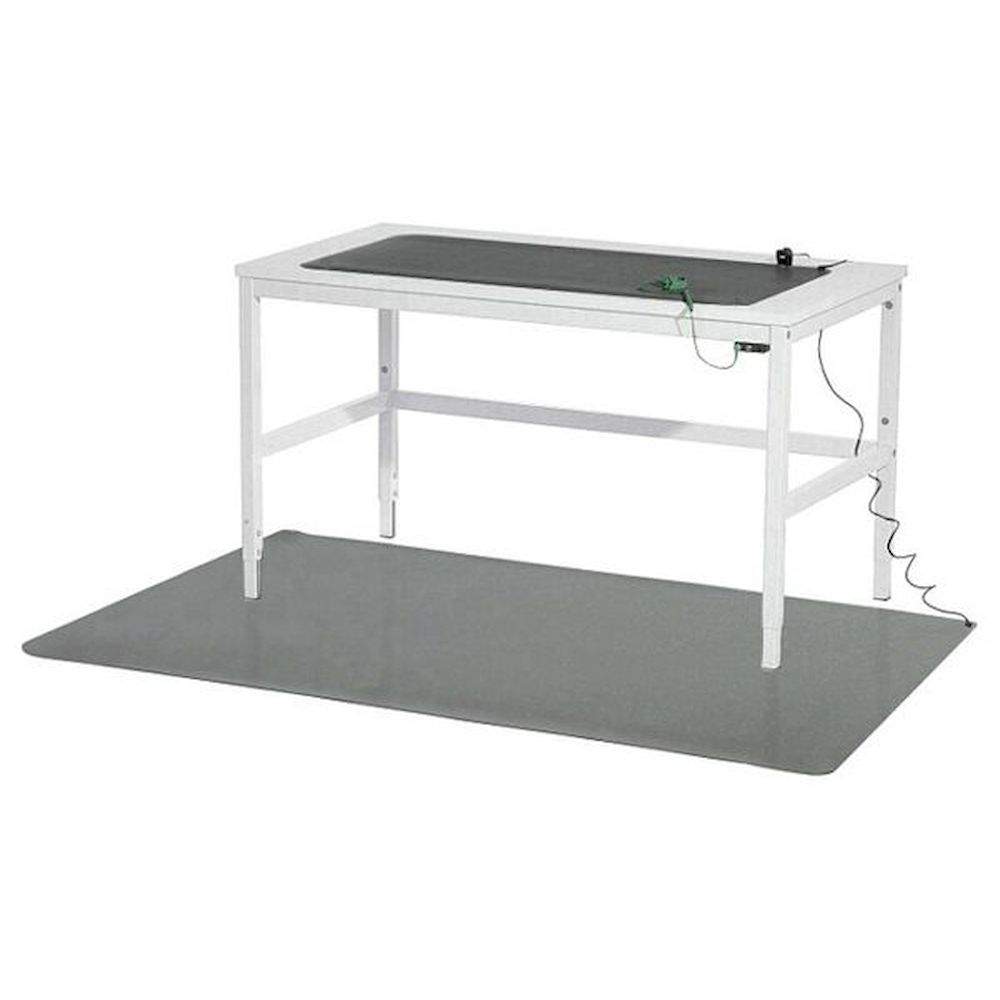

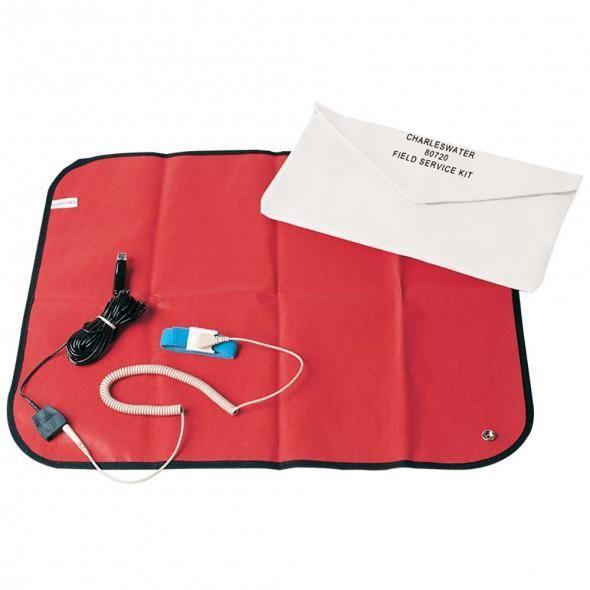

ESD Arbeitsplatz SetsTischmatte + Erdungsband + Erdungskabel, EPA-konform IEC 61340-5-1

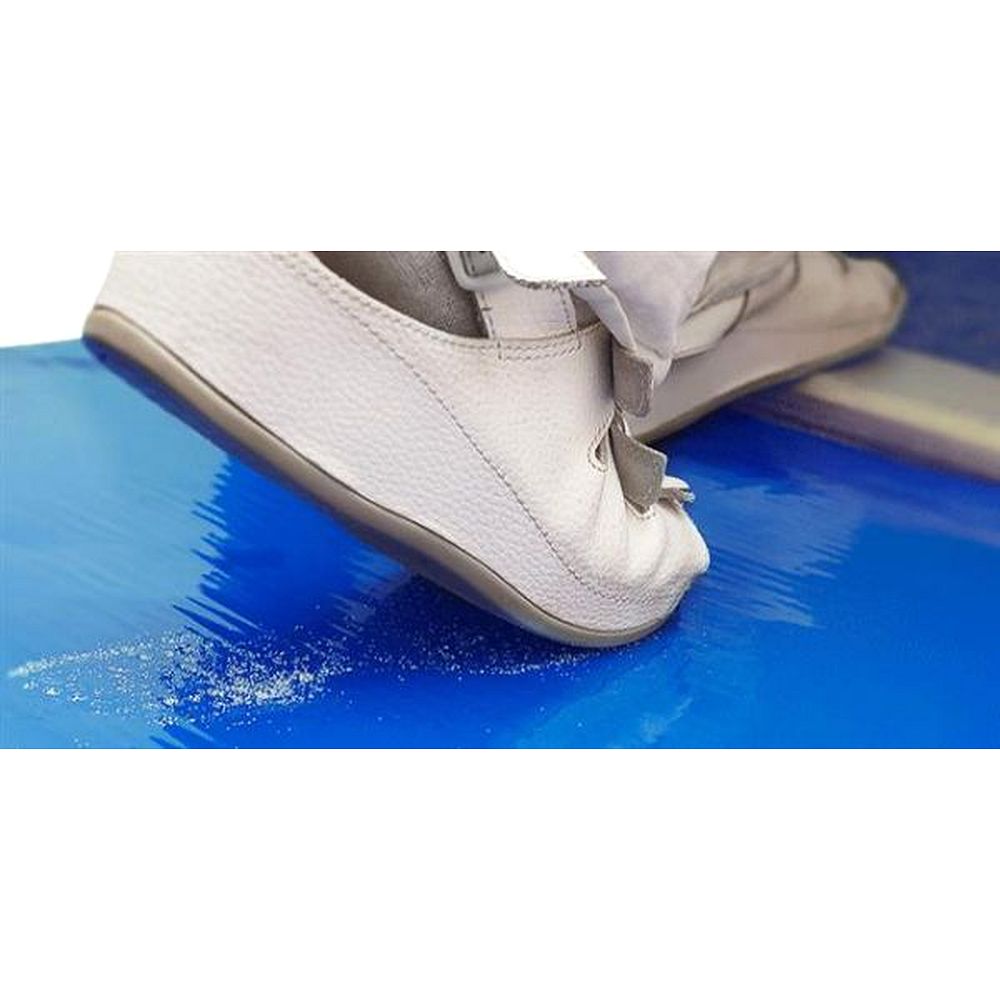

ESD StaubbindemattenKlebeschichten 30/60 Blatt, leitfähig, Reinraum ISO 5-8, Schleusenbereich

ESD TischmattenVinyl 2-lagig, R: 10⁵-10⁹ Ω, Standardformate bis 900 × 1200 mm

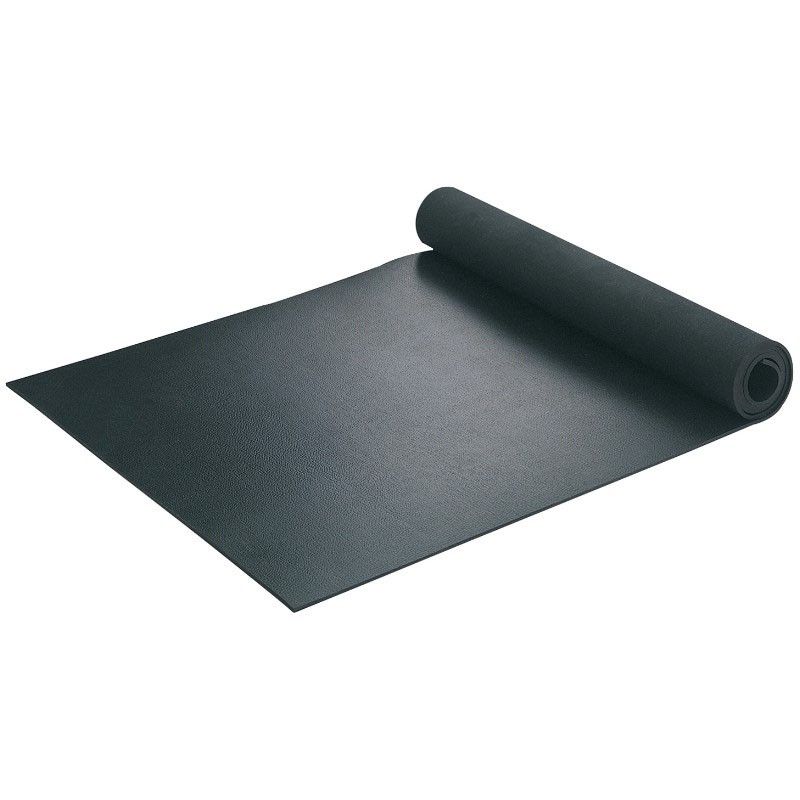

ESD BodenmattenGummi/Vinyl, Gehwiderstand <10⁹ Ω, Druckknopferdung, bis 12 mm Dicke Ergolastec ESD BodenmattenAntiermüdung, PU-Schaum, R: 10⁶-10¹¹ Ω, bis 15 mm, modular

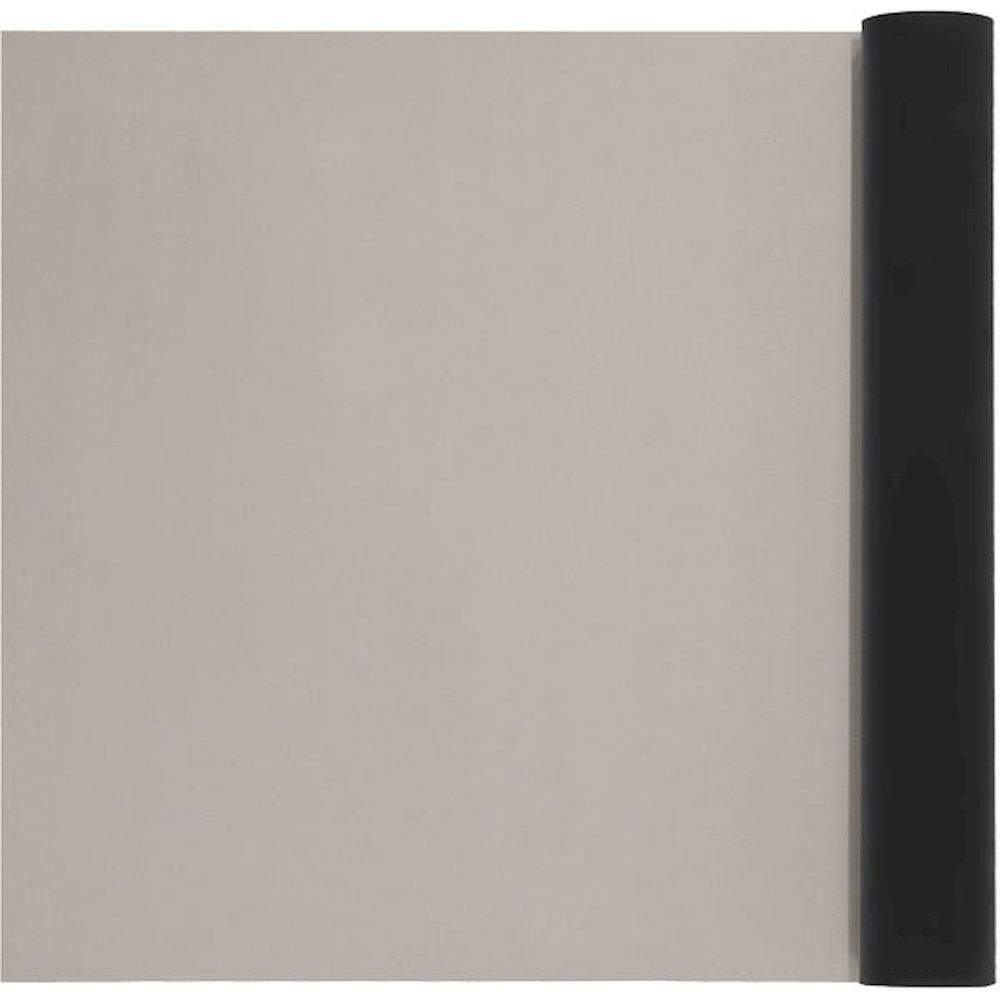

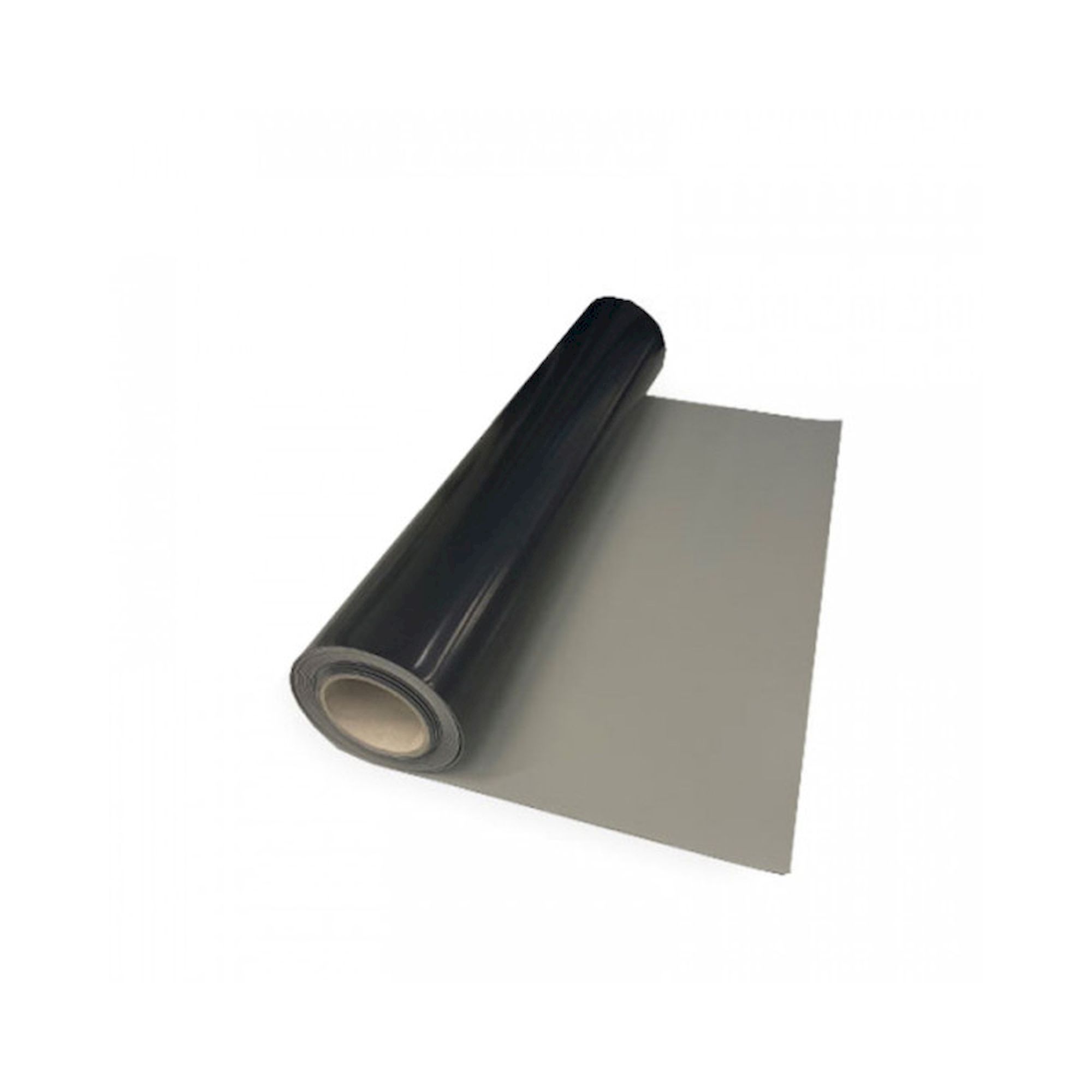

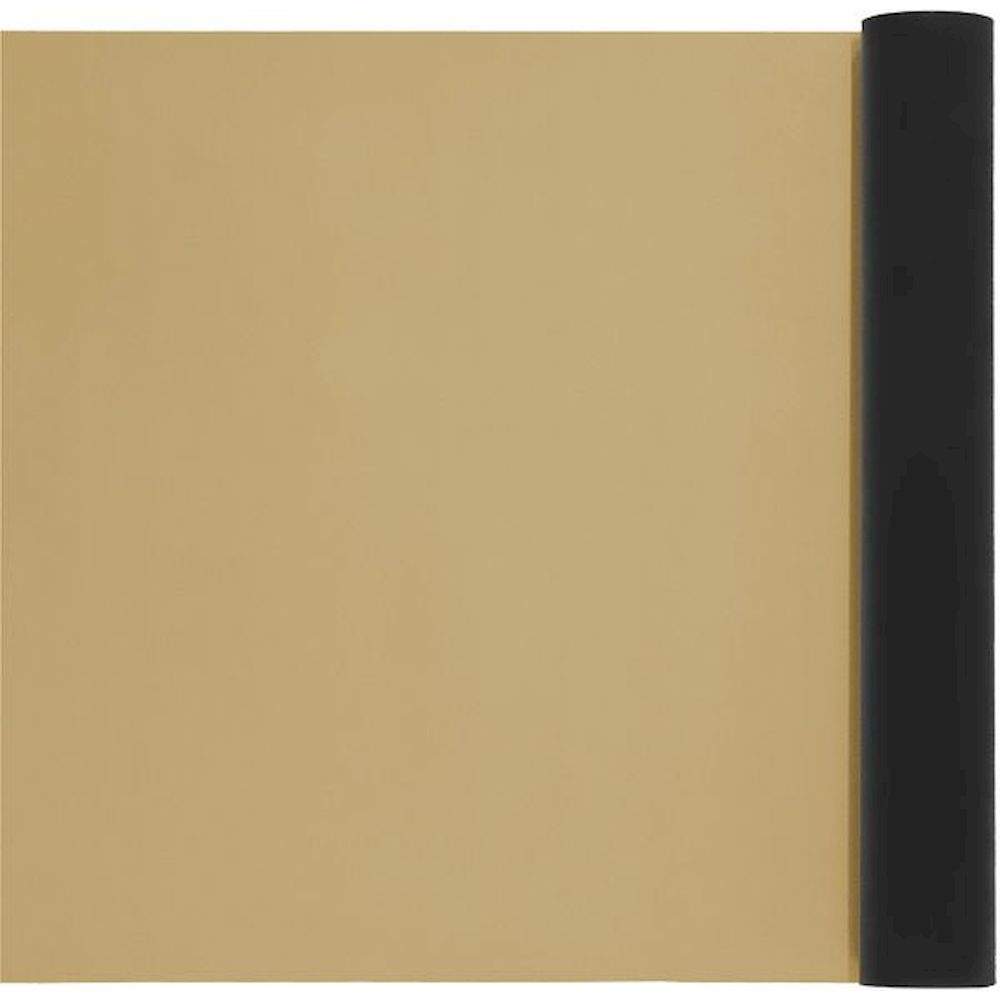

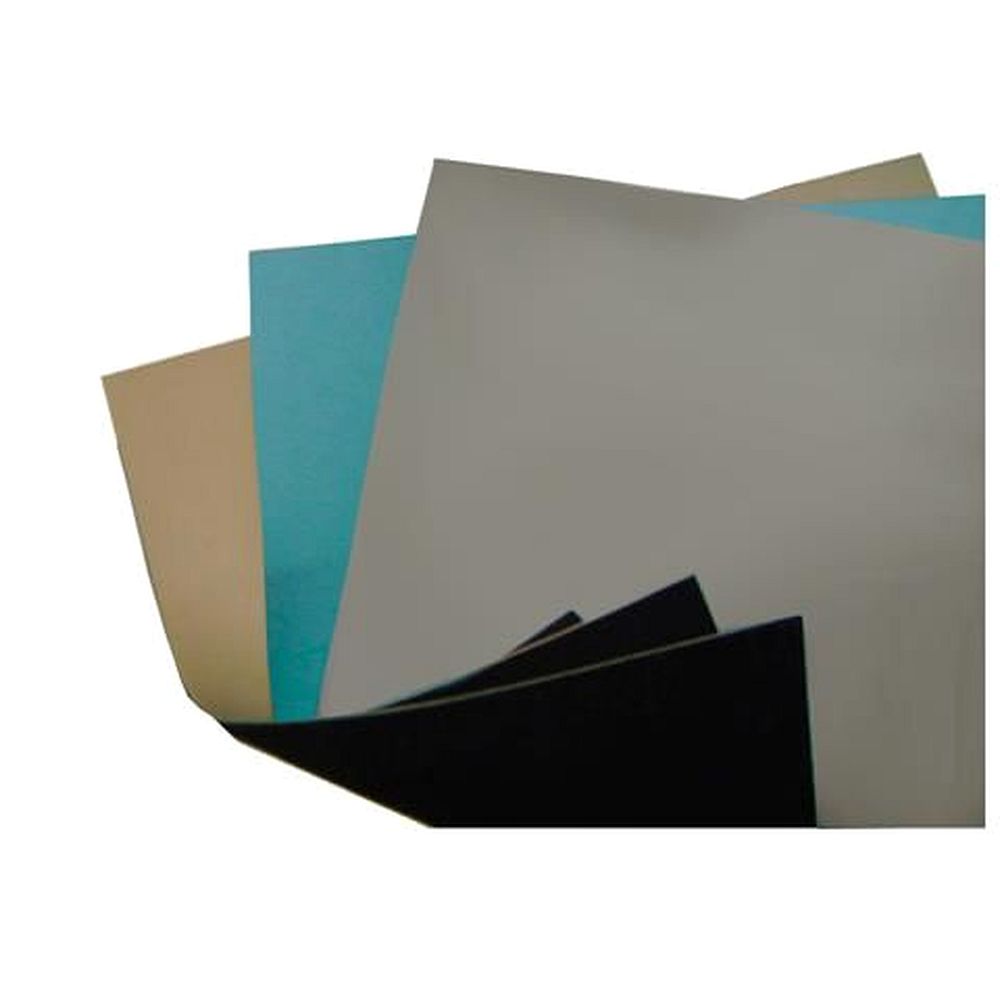

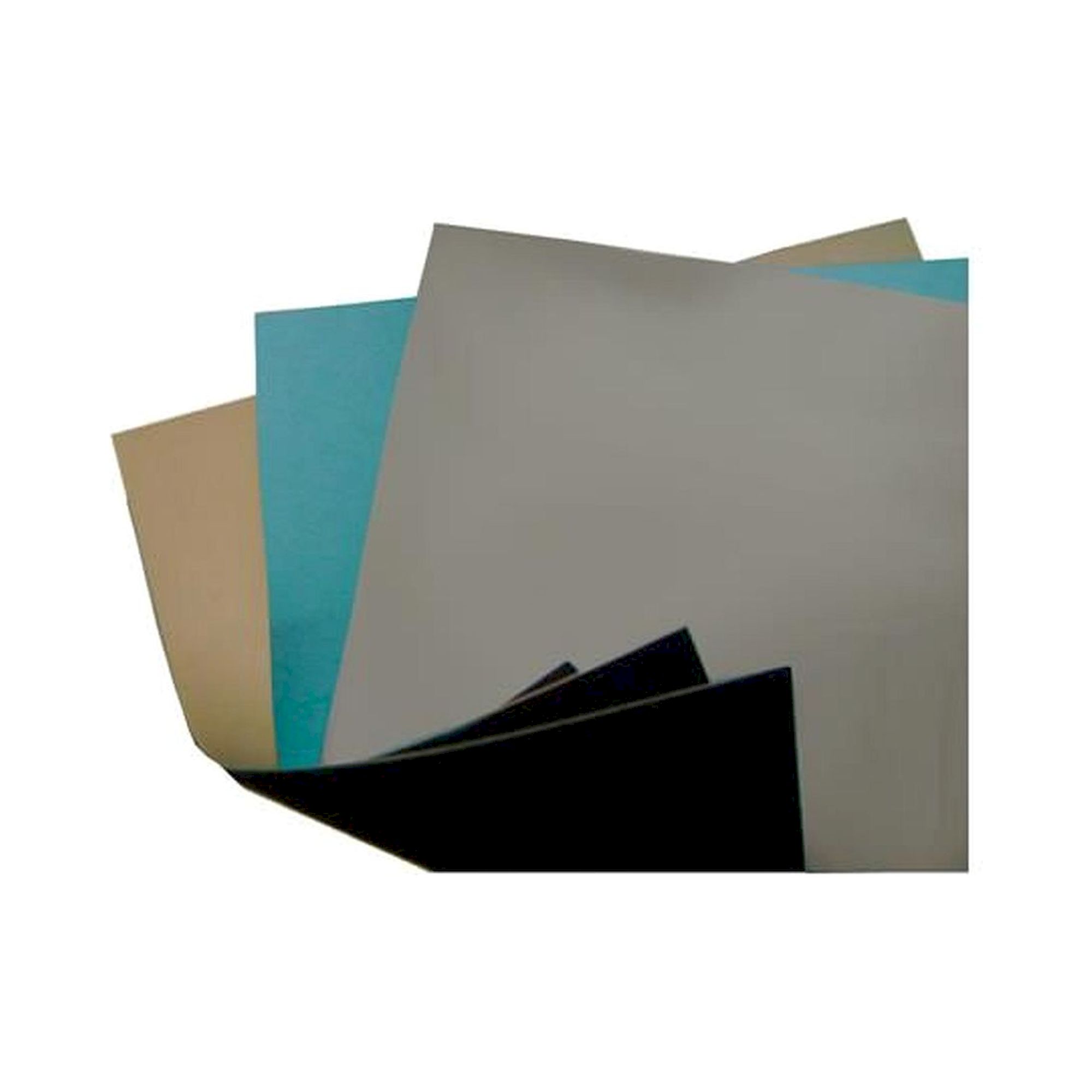

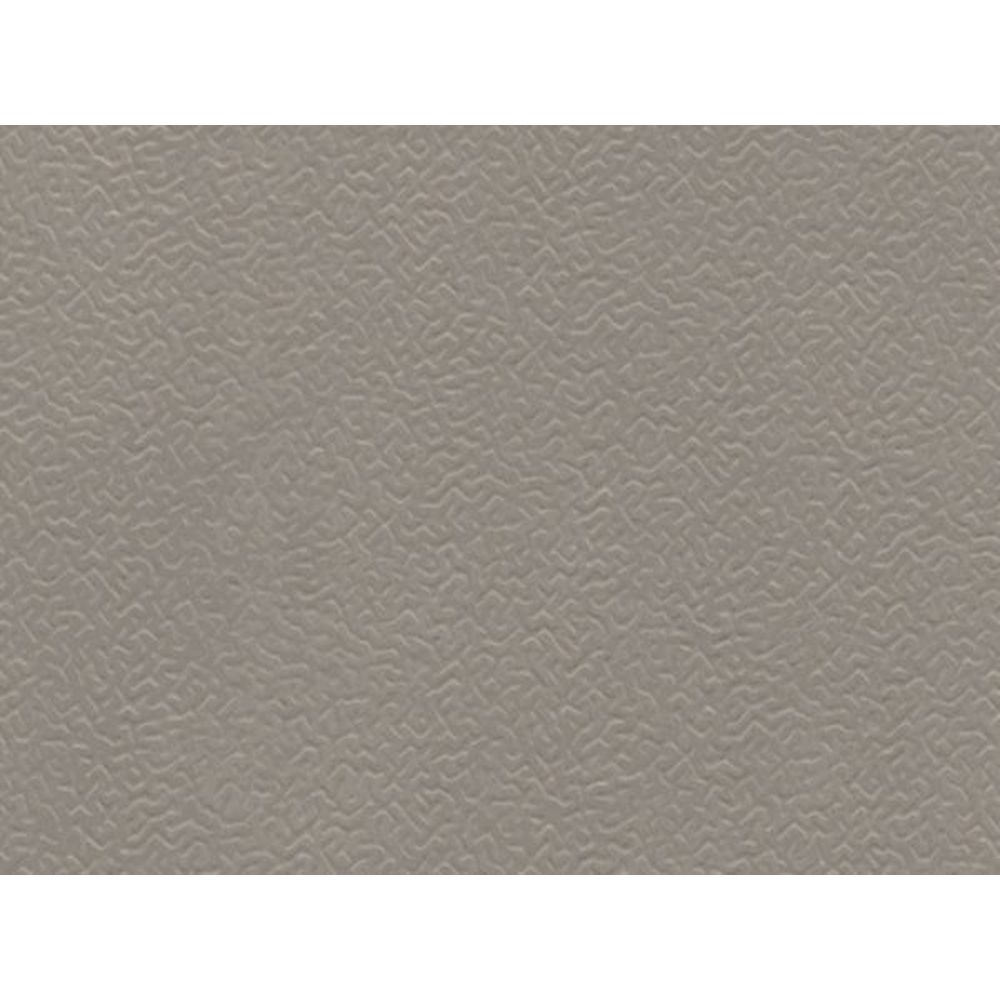

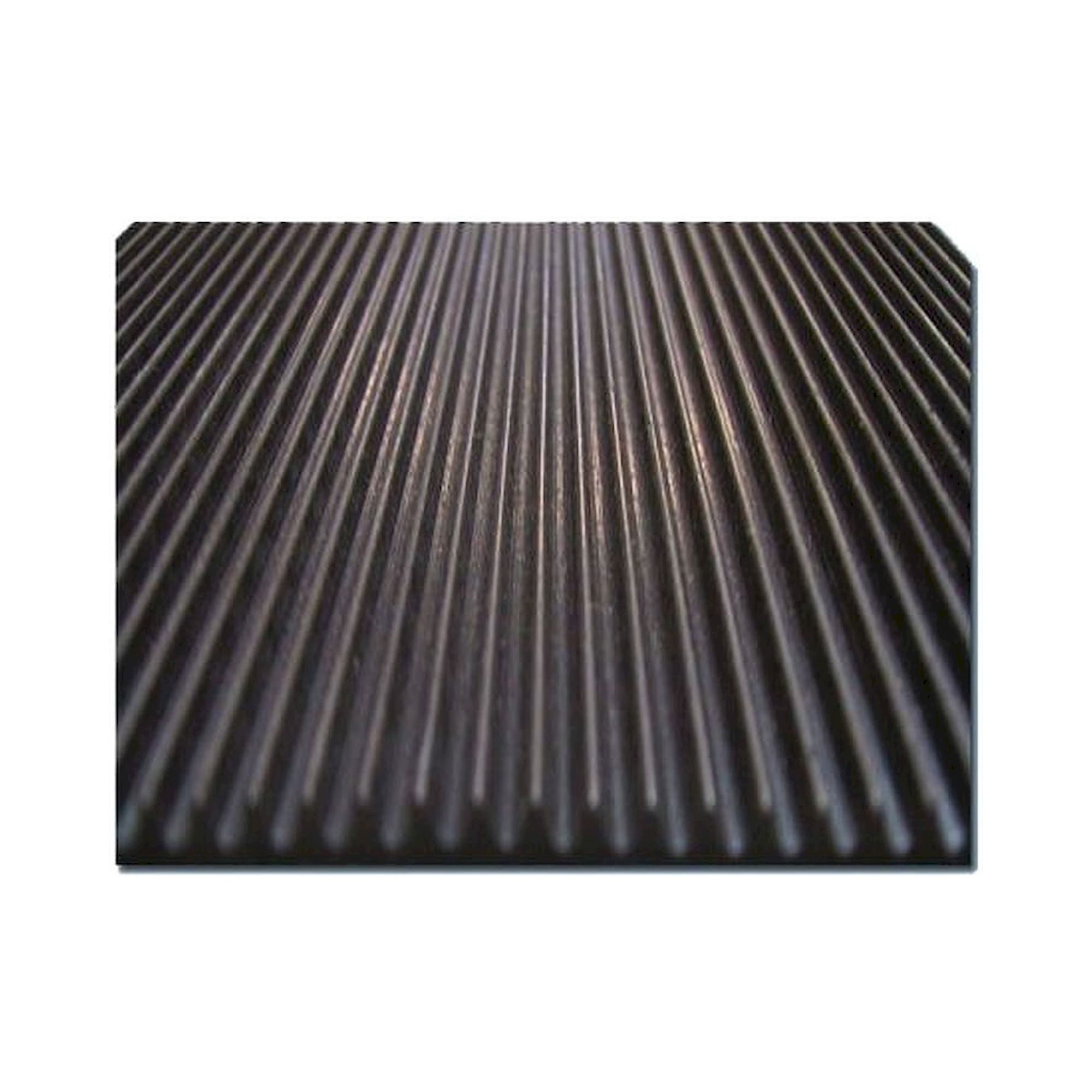

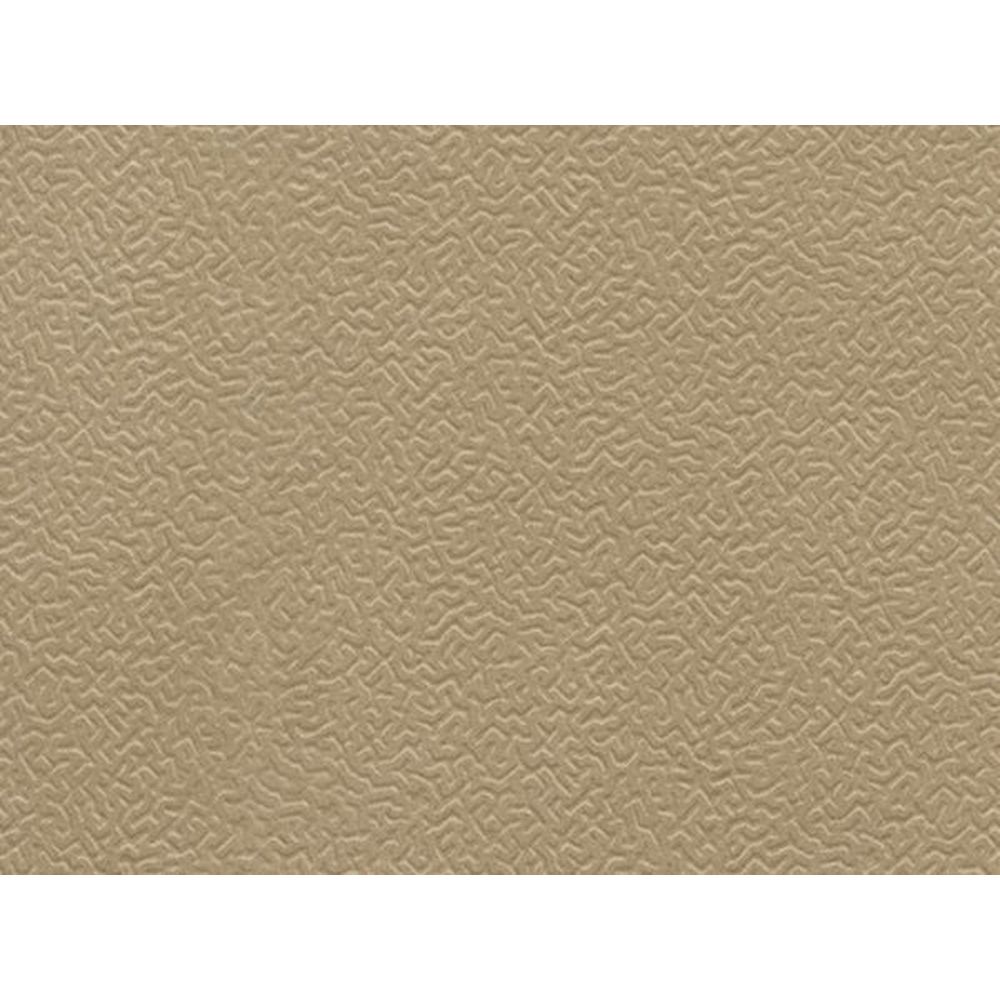

ESD TischbelägeRollware und Zuschnitt, HPL/Gummi, R≥10⁶ Ω, DIN EN 61340-5-1

⚡ R: 10⁵-10⁹ Ω - Oberflächenwiderstand nach DIN EN 61340-5-1

???? Gesamtwiderstand <3,5 × 10⁷ Ω - EPA-Systemerdung nach IEC 61340-5-1

▨ Bis 12 mm Dicke - Gummi, Vinyl, PU-Schaum - material- und anwendungsgerecht

⚙ Modulare Formate - Rollware, Zuschnitt und Standardmaße bis 900 × 1200 mm

???? Antiermüdung (Ergolastec) - PU-Kern reduziert Belastung bei Steharbeit um ca. 50 %

✓ Geprüft nach IEC 61340-5-2 - Verifizierung durch Widerstandsmessung im EPA-Betrieb

ESD Tischmatte vs. ESD Bodenmatte vs. Ergolastec - technischer Vergleich

Kriterium	ESD Tischmatte	ESD Bodenmatte	Ergolastec ESD	ESD Staubbindematte
Material	Vinyl 2-lagig	Gummi / Vinyl	PU-Schaum + Deckschicht	Polyethylen-Klebefolie
Oberflächenwiderstand	10⁵-10⁹ Ω	10⁶-10⁹ Ω	10⁶-10¹¹ Ω	10⁶-10¹¹ Ω
Dicke	2-4 mm	3-12 mm	10-15 mm	ca. 1 mm je Lage
Erdungsanschluss	Druckknopf 10 mm	Druckknopf 10 mm	Druckknopf / Lasche	nicht erforderlich
Typisches Format	600 × 900 mm bis 900 × 1200 mm	600 × 900 mm bis Rollware	Modulplatten 500 × 500 mm	600 × 900 mm, 30/60 Blatt
Ergonomie	Weiche Arbeitsfläche	Rutschhemmend, belastbar	Antiermüdung ca. -50 % Belastung	Keine Ergonomiefunktion
Norm	IEC 61340-5-1 / -5-2	IEC 61340-5-1 / -5-2	IEC 61340-5-1	ISO 14644 (Reinraum)
Einsatzbereich	Montage- und Prüfarbeitsplatz	Lager, Produktion, EPA-Gänge	Steharbeitsplatz, Fließband	Reinraumschleuse, Halbleiter

ESD Matten Produktübersicht

Baureihe / Typ	Anwendung	Widerstand / Spez.	Besonderheit
ESD Tischmatten	Montage, Reparatur, Prüfung	10⁵-10⁹ Ω, 2-4 mm Vinyl	Druckknopf, chemikalienbeständig
ESD Tischbeläge	Arbeitstischfläche dauerhaft	≥10⁶ Ω, HPL oder Gummi	Rollware und Zuschnitt nach Maß
ESD Bodenmatten	EPA-Böden, Lager, Produktion	10⁶-10⁹ Ω, bis 12 mm	Rutschhemmend, hohe Traglast
ESD Arbeitsplatz Sets	Komplette EPA-Erstausstattung	Gesamtwiderstand <3,5 × 10⁷ Ω	Matte + Erdungsband + Kabel im Set
Ergolastec ESD Bodenmatten	Steharbeitsplatz, Fließband	10⁶-10¹¹ Ω, 10-15 mm PU	Antiermüdung, modulare Platten 500×500 mm
ESD Staubbindematten	Reinraumschleusen, Halbleiter	10⁶-10¹¹ Ω, 30/60 Lagen	Klebeschicht bindet Partikel, ISO 14644

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IEC 61340-5-1, IPC-A-610), Halbleiterproduktion und Wafer-Handling (SEMI S1/S2, ISO 14644), Medizintechnikfertigung (ISO 13485, IEC 61340-5-1), Automotive-Elektronik (IATF 16949, VDA 6.3), Luft- und Raumfahrt (AS9100), Prüf- und Reparaturlabore, ESD-geschützte Lager- und Logistikbereiche

✓ 175 Artikel auf LagerTischmatten, Bodenbeläge, Antiermüdung und Staubbindematten sofort verfügbar

???? Normkonform nach IEC 61340-5-1Alle Matten geprüft auf Oberflächenwiderstand 10⁵-10⁹ Ω und EPA-Systemerdung

???? Technische Beratung inklusiveEPA-Planung, Mattenauswahl und Widerstandsnachweis nach IEC 61340-5-2
