Was sind Leiterplattenrahmen und in welchen Industriebereichen werden sie eingesetzt?

Leiterplattenrahmen sind spezialisierte ESD-sichere Lagerungssysteme zur sicheren Aufbewahrung und zum Transport von Leiterplatten in der Elektronikfertigung. Diese leitfähigen Kunststoff- oder Aluminiumkonstruktionen verhindern mechanische Schäden durch Verkratzen oder Verbiegen und schützen gleichzeitig vor elektrostatischen Entladungen gemäß DIN EN 61340-5-1. Primäre Anwendungsbereiche umfassen die Halbleiterindustrie, Automobilelektronik, Medizintechnik sowie die Luft- und Raumfahrtindustrie, wo höchste Qualitätsstandards bei der Platinenhandhabung erforderlich sind.

Welche technischen Kriterien sind bei der Auswahl von Leiterplattenrahmen zu beachten?

Die Auswahl von Leiterplattenrahmen erfolgt primär nach den Platinenabmessungen, wobei Standardgrößen von 175x500mm bis 355x268x128mm wie bei den DESCO-Modellen 237215 bis 237200 verfügbar sind. Der Oberflächenwiderstand muss zwischen 10³ und 10⁶ Ohm liegen für antistatische Eigenschaften nach DIN EN 61340-5-1. Weitere Kriterien umfassen die Stapelbarkeit für platzsparende Lagerung, die maximale Temperaturbeständigkeit bis 150°C bei Hi-Temp-Ausführungen sowie die Kompatibilität mit automatisierten Handhabungssystemen in SMD-Fertigungslinien.

Welche Normen und Zertifizierungen gelten für ESD-Leiterplattenrahmen?

ESD-Leiterplattenrahmen müssen der Grundnorm DIN EN 61340-5-1 für elektrostatische Entladungsschutzprogramme entsprechen, die Oberflächenwiderstände zwischen 10³ und 10⁶ Ohm definiert. Zusätzlich gilt die ISO 14040 für umweltgerechte Materialauswahl sowie VDE 0303 für leitfähige Kunststoffe in elektronischen Anwendungen. Temperaturbeständige Ausführungen müssen nach DIN EN 60068-2-2 Prüfung B getestet werden, während mechanische Festigkeitswerte nach ISO 178 für Biegefestigkeit und ISO 527 für Zugfestigkeit zertifiziert werden müssen.

Wo liegen die Unterschiede zwischen flachen PCB-Haltern und L-förmigen Leiterplattenrahmen?

Flache PCB-Halter wie der DESCO 237185 mit Abmessungen 355x255x14mm eignen sich für einzelne Platinenaufbewahrung und horizontale Lagerung in Schubladensystemen. L-förmige Rahmen wie die DESCO-Modelle 237195 und 237200 ermöglichen vertikale Platinenausrichtung mit Abmessungen von 208x272x93mm bis 355x268x128mm und bieten bessere Zugänglichkeit für Bestückungsautomaten. Zweiseitige Racks wie das Warmbier 5345.EL.V3 mit 250x190x350mm Außenmaßen maximieren die Lagerkapazität durch beidseitige Platineneinschiebung und eignen sich optimal für Serienfertigung mit hohem Durchsatz.

Welche Installationsanforderungen bestehen für Leiterplattenrahmen-Systeme?

Leiterplattenrahmen-Systeme erfordern eine ESD-gerechte Arbeitsplatzausstattung mit geerdetem Arbeitstisch nach DIN EN 61340-5-1 und Erdungsanschlüssen über 1-Megohm-Widerstände. Die Umgebungsluftfeuchtigkeit sollte zwischen 45-65% relativer Feuchte liegen zur optimalen antistatischen Wirkung, während die Raumtemperatur zwischen 18-24°C konstant gehalten werden muss. Automatisierte Handhabungssysteme benötigen standardisierte Rastermaße nach DIN 32561 für Magazinaufnahmen sowie pneumatische Anschlüsse mit 6mm Außendurchmesser für Greifersysteme bei Pick-and-Place-Anwendungen.

Welche Schutzklassen und Temperaturbeständigkeit bieten Leiterplattenrahmen?

Standard-Leiterplattenrahmen aus leitfähigem Kunststoff weisen Temperaturbeständigkeit von -40°C bis +80°C auf, während Hi-Temp-Versionen wie der DESCO 237225 Dauerbetriebstemperaturen bis 150°C erreichen für Reflow-Löt-Prozesse. Die Schutzklasse entspricht grundsätzlich IP20 für Berührungsschutz gegen Fremdkörper größer 12mm, wobei geschlossene Magazinausführungen IP54-Schutz gegen Staub und Spritzwasser bieten können. Der Oberflächenwiderstand bleibt auch bei 85% relativer Luftfeuchtigkeit stabil zwischen 10⁴ und 10⁶ Ohm gemäß Prüfnorm DIN EN 61340-2-3.

Wie oft müssen Leiterplattenrahmen gewartet werden und welche Lebensdauer ist zu erwarten?

ESD-Leiterplattenrahmen benötigen vierteljährliche Widerstandsmessungen nach DIN EN 61340-5-1 zur Überprüfung der antistatischen Eigenschaften zwischen 10³ und 10⁶ Ohm. Die mechanische Inspektion auf Risse oder Verformungen erfolgt monatlich, während eine jährliche Kalibrierung der Erdungswiderstände durch zertifizierte Messtechnik erforderlich ist. Bei ordnungsgemäßer Handhabung erreichen hochwertige Rahmen aus leitfähigem Polycarbonat eine Nutzungsdauer von 8-12 Jahren, wobei temperaturbelastete Hi-Temp-Ausführungen aufgrund thermischer Alterung nach 5-7 Jahren ausgetauscht werden sollten.

Leiterplattenrahmen

Aufbewahrungslösungen

Leiterplattenrahmen und PCB-Racks halten Leiterplatten senkrecht und beabstandet, um mechanische Beschädigung durch Kontakt und elektrostatische Entladung beim Handling zu vermeiden. Das Sortiment umfasst leitfähige Flachhalter (DESCO 237185, 355 x 255 x 14 mm), L-förmige Racks in zwei Größen (DESCO 237195: 208 x 272 x 93 mm; DESCO 237200: 355 x 268 x 128 mm), gerade PCB-Racks (DESCO 237215/220), Hochtemperatur-Racks (DESCO 237225, geeignet für Reflow-Temperaturen), Magazin-Sets von cab (8910063-8910065, für 100/180/300 mm Boardbreite) sowie das Warmbier 5345.EL.V3 als zweiteiliges Aluminiumrack (250 x 190 x 350 mm, 8 Befestigungspunkte).

⚡ Leitfähiges Material (DESCO, Warmbier) - Ableitung statischer Ladungen vom Board, EPA-konform

⚙ Flachhalter und L-Rack - DESCO 237185 für flache Lagerung, 237195/200 für aufrechte Stapelung

✦ Hochtemperatur-Rack DESCO 237225 - für Lagerung nach Reflow-Prozessen ohne Verformung

↕ cab Magazin-Sets 8910063-65 - skalierbare Magazinsysteme für 100, 180 und 300 mm Boardbreite

✓ Warmbier 5345.EL.V3 - 2-seitiges Alu-Rack, 8 Befestigungspunkte, 250 x 190 x 350 mm

Artikel	Typ	Abmessung / Kapazität
DESCO 237185	Flachhalter leitfähig	355 x 255 x 14 mm
DESCO 237195	L-Rack klein	208 x 272 x 93 mm
DESCO 237200	L-Rack groß	355 x 268 x 128 mm
DESCO 237215/220	Gerades PCB-Rack	175 x 500 mm / 215 x 582 mm
DESCO 237225	Hochtemperatur-Rack	140 x 465 mm
cab 8910063/64/65	Magazin-Set	100 / 180 / 300 mm Boardbreite
Warmbier 5345.EL.V3	Alu-Rack 2-seitig	250 x 190 x 350 mm, 8 Befestig.

Typische Einsatzbereiche: Zwischenlagerung bestückter Leiterplatten in der SMT-Fertigung, Transport zwischen Reflow-Ofen und Inspektion, Reparatur- und Rework-Stationen, Qualitätssicherung und Wareneingangsprüfung sowie Langzeitlagerung von Leerplatinen in der EPA-Zone.

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

cab 8910064. ESD-Leiterplatten-Magazin Set 180
179,07 € 150,48 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

cab 8910065. ESD-Leiterplatten-Magazin Set 300
135,85 € 114,16 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

cab 8910063. ESD-Leiterplatten-Magazin Set 100
129,67 € 108,97 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

DESCO 237225. Conductive Hi-Temp PCB Rack, 140mmx465mm
82,91 € 69,67 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

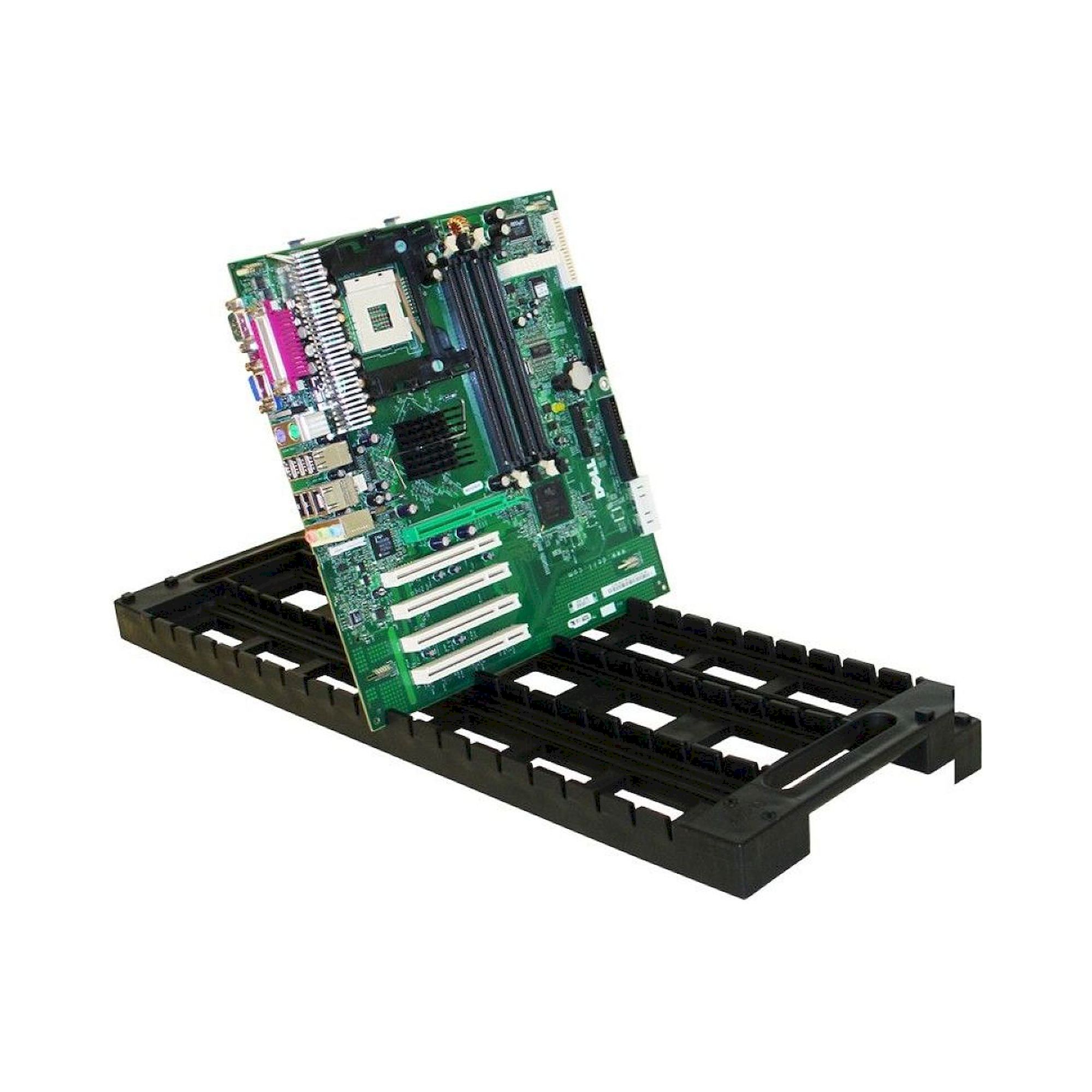

DESCO 237220. Conductive PCB Rack, 215mmx582mm
81,56 € 68,54 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

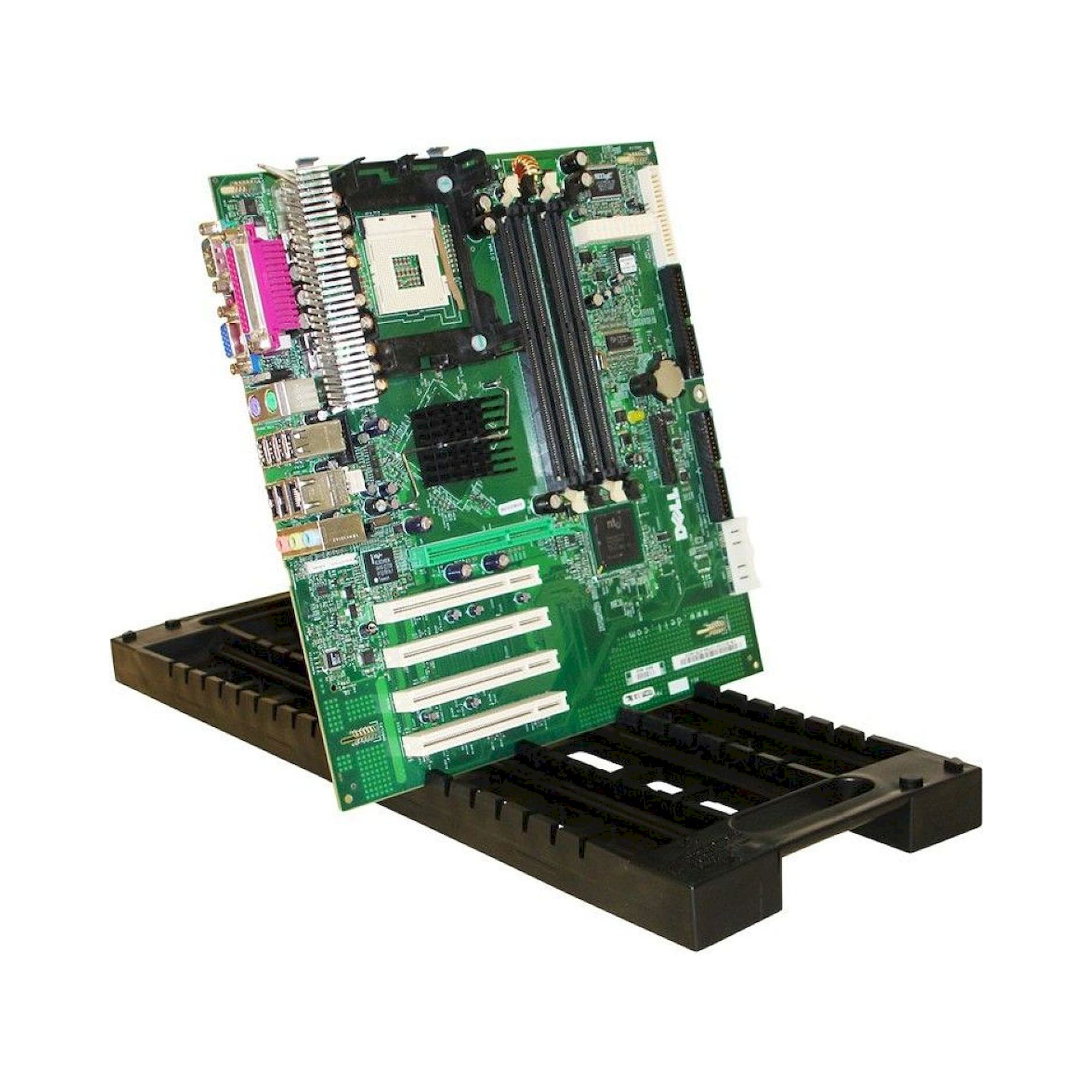

DESCO 237215. Conductive PCB Rack, 175mmx500mm
64,71 € 54,38 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

DESCO 237200. Large Conductive L-Shaped PCB Rack, 355mmx268mmx128mm
45,18 € 37,97 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

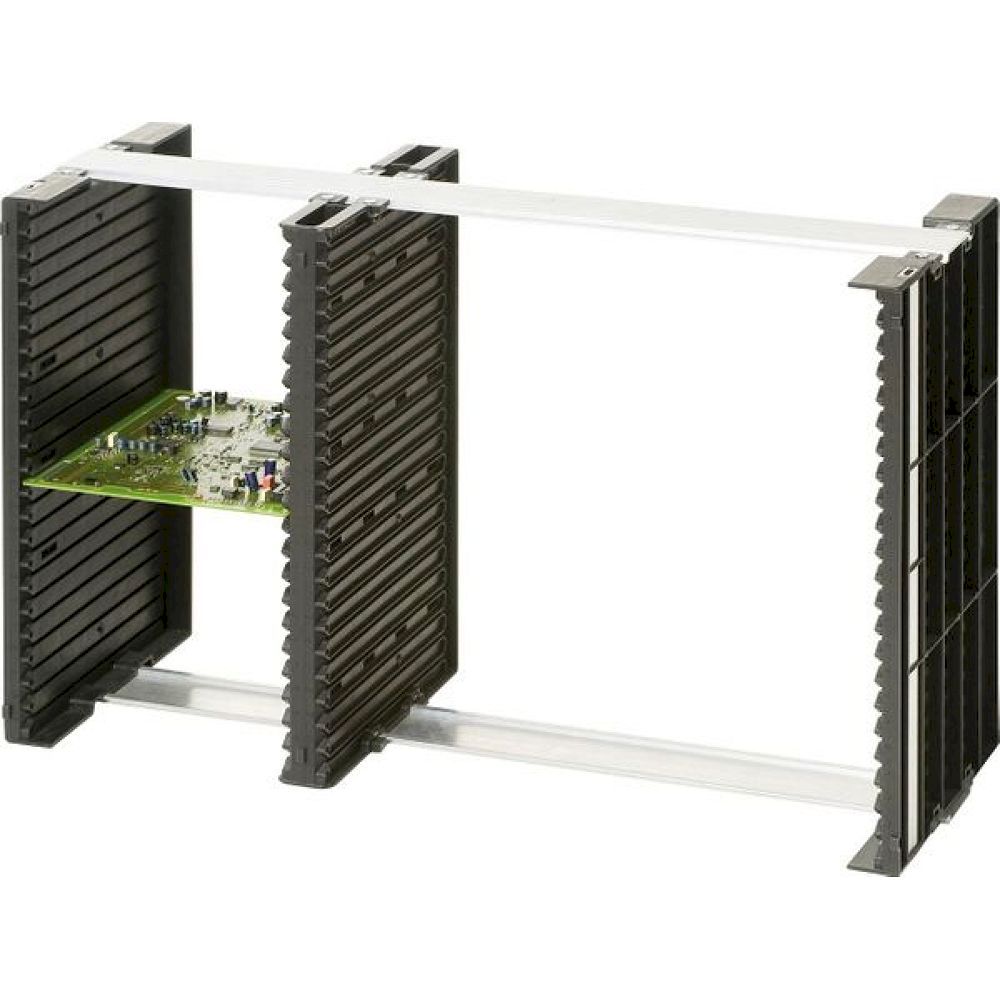

Warmbier 5345.EL.V3. ESD Leiterplattenrack, 2 Seiten, 2 Alu, 8 Befestigung, 250x190x350 mm
43,46 € 36,52 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

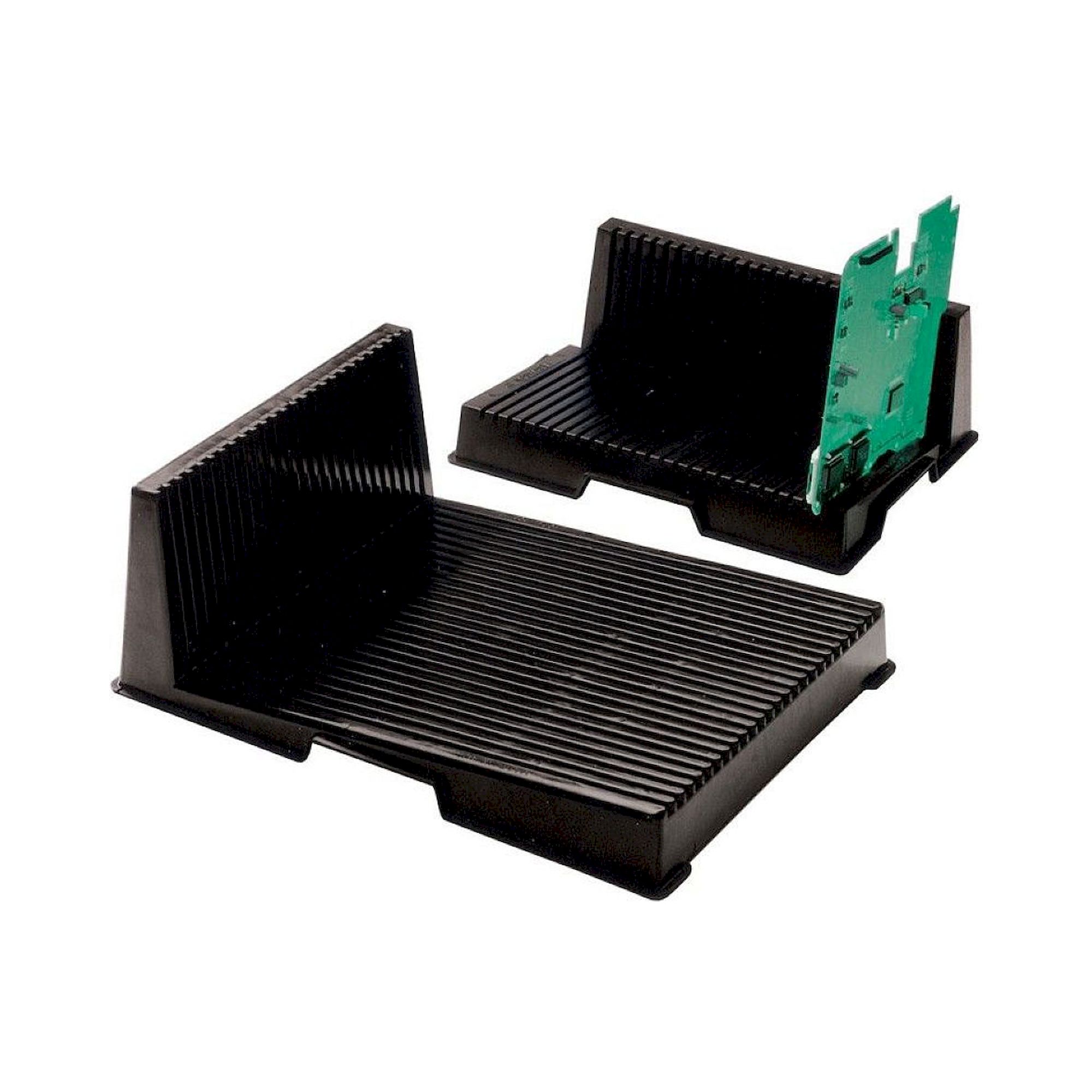

DESCO 237195. Small Conductive L-Shaped PCB Rack, 208mmx272mmx93mm
36,30 € 30,50 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

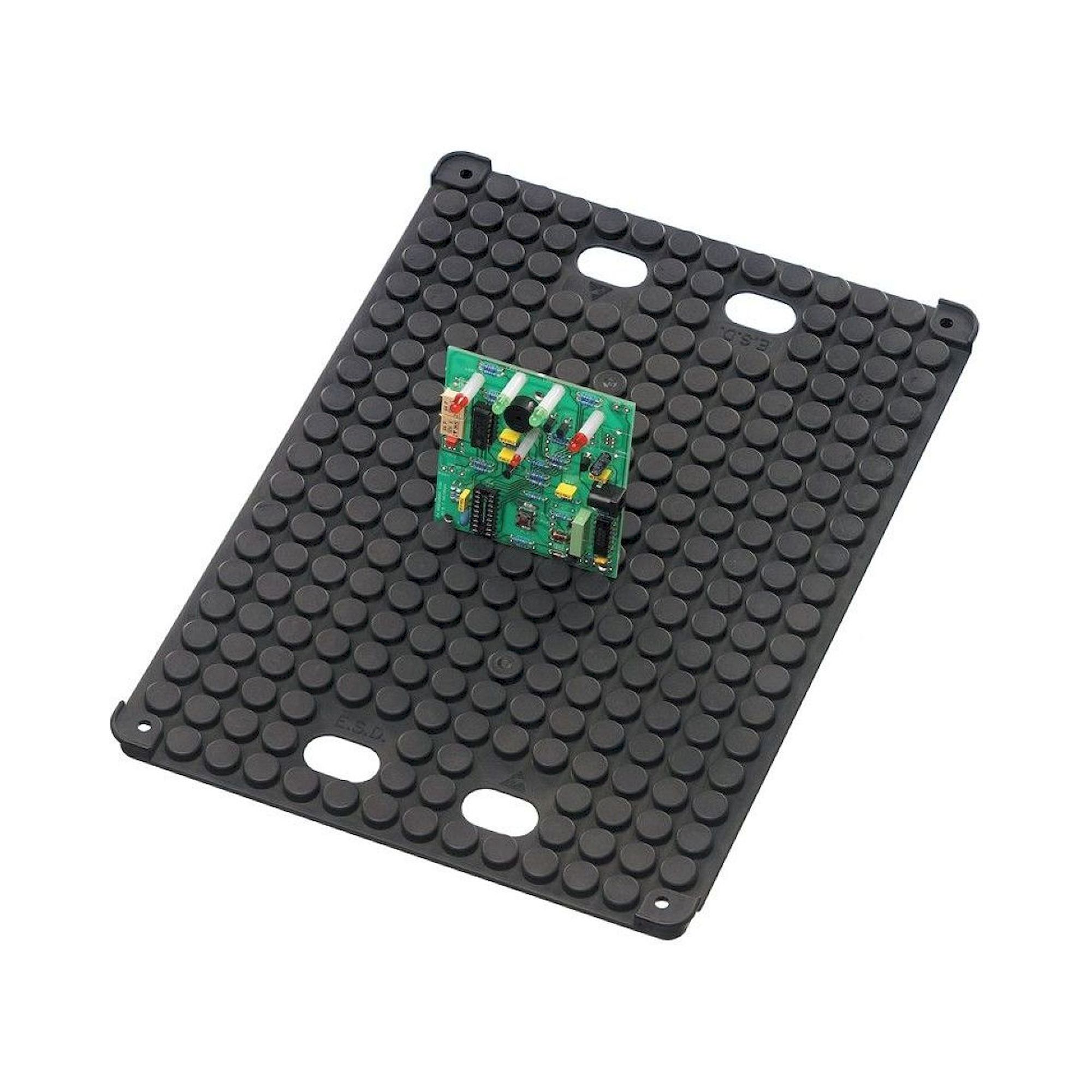

DESCO 237185. Conductive Flat PCB Holder, 355mmx255mmx14mm
14,74 € 12,39 €
exkl. Versandkosten
