Schon gewusst? 35 MΩ

Der Pfad Haut bis Erde bleibt nach IEC 61340-5-1 unter 35 MOhm. Der 1-MOhm-Widerstand im Bandende ist Personenschutz und begrenzt den Strom bei versehentlichem Netzkontakt.

Messgeräte ansehen

Erdungssysteme

ESD-Schutzausrüstung

ESD-Erdungssysteme stellen die zuverlässige Ableitung statischer Ladungen von Personen, Maschinen und Werkstücken zur Erde sicher. Ohne funktionierendes Erdungssystem kann kein EPA-Schutzkonzept nach DIN EN 61340-5-1 aufrechterhalten werden: Erdungskabel mit Steckern und Klemmen, Fersenband-Sets, Armbänder mit Prüfwiderstand sowie Erdungsboxen und -bausteine bilden das technische Fundament jeder EPA-Zone. Das Sortiment umfasst Komponenten von der einfachen Druckknopf-Kabelverbindung bis zur zentralen Erdungsbox mit mehreren Anschlüssen für Maschinen und Personen.

Kategorien

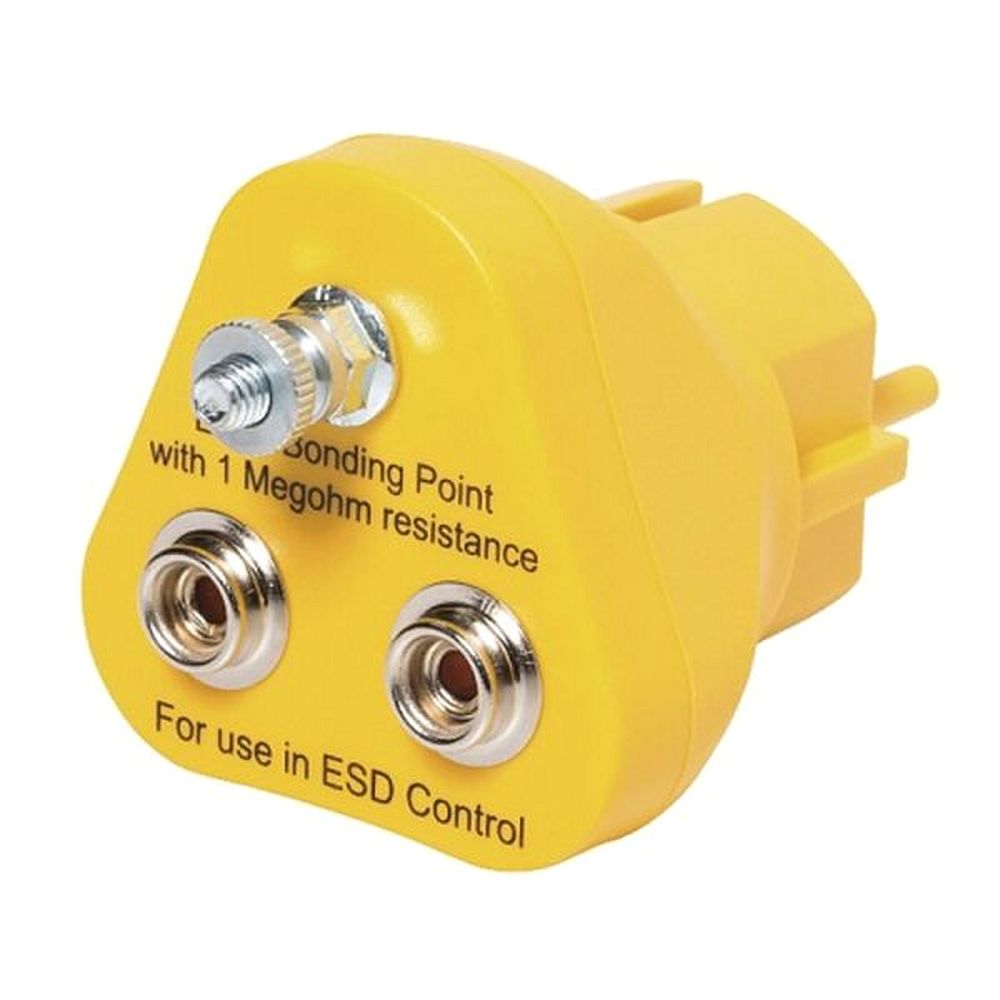

ErdungsbausteineModulare Erdungsbausteine für Tische, Profile und Gestelle

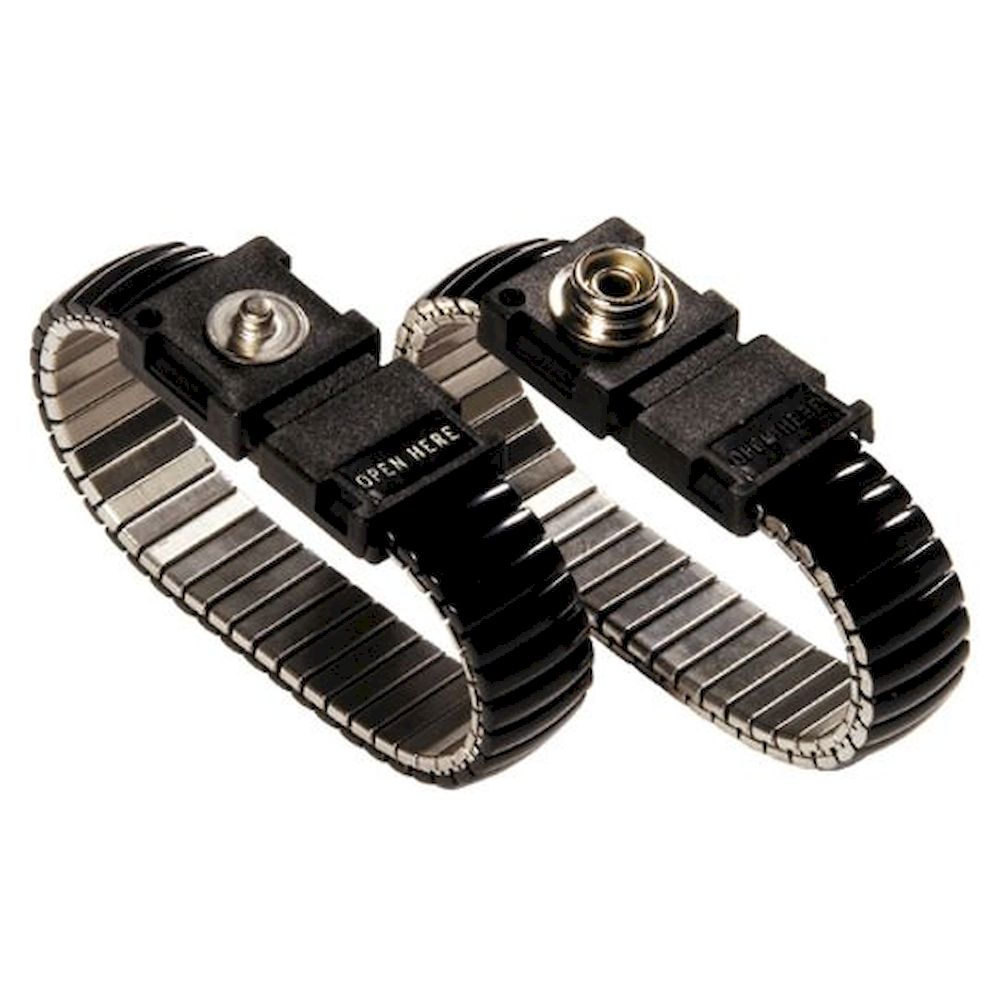

ArmbänderEinadrige und zweiadrige Armbänder mit 1 MΩ-Prüfwiderstand

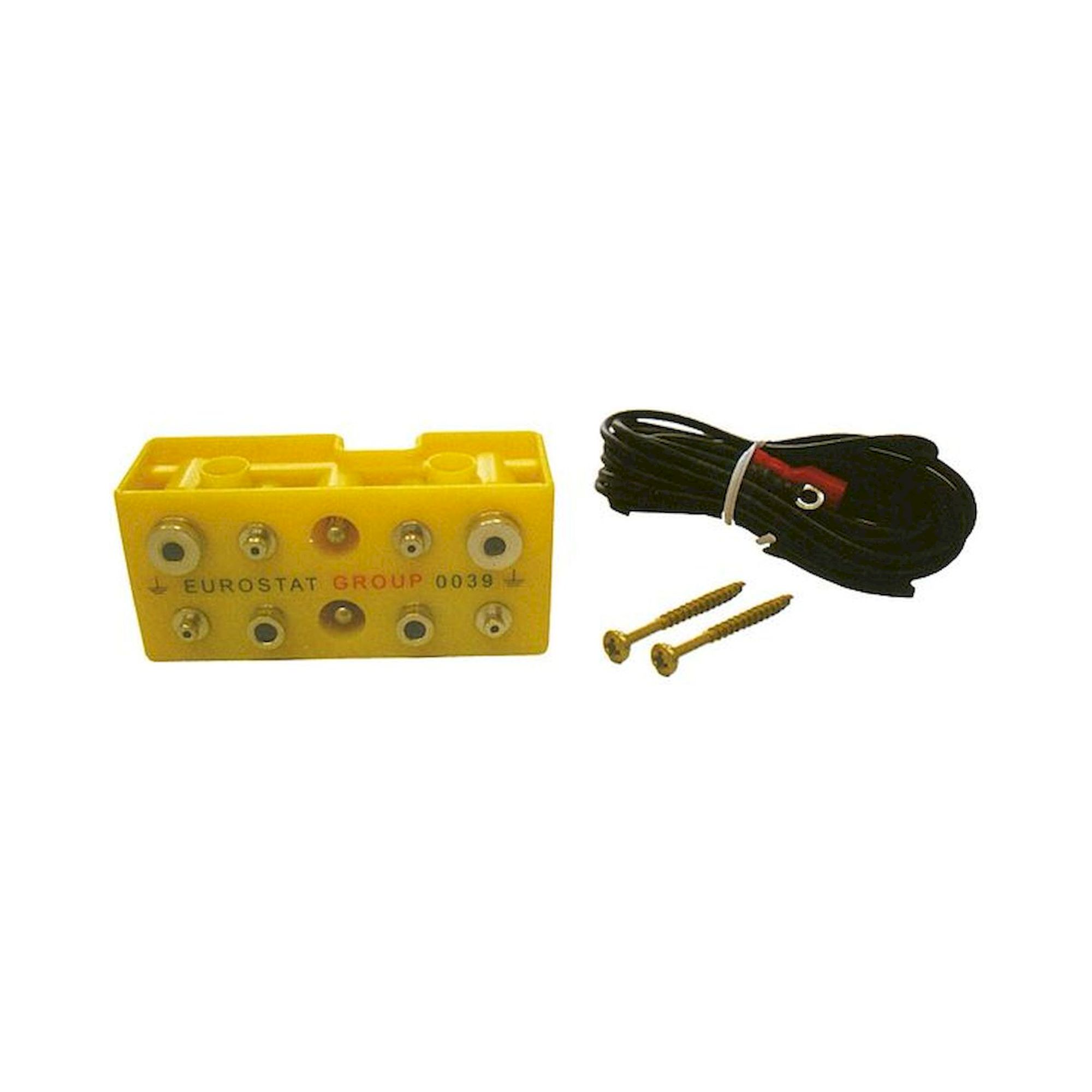

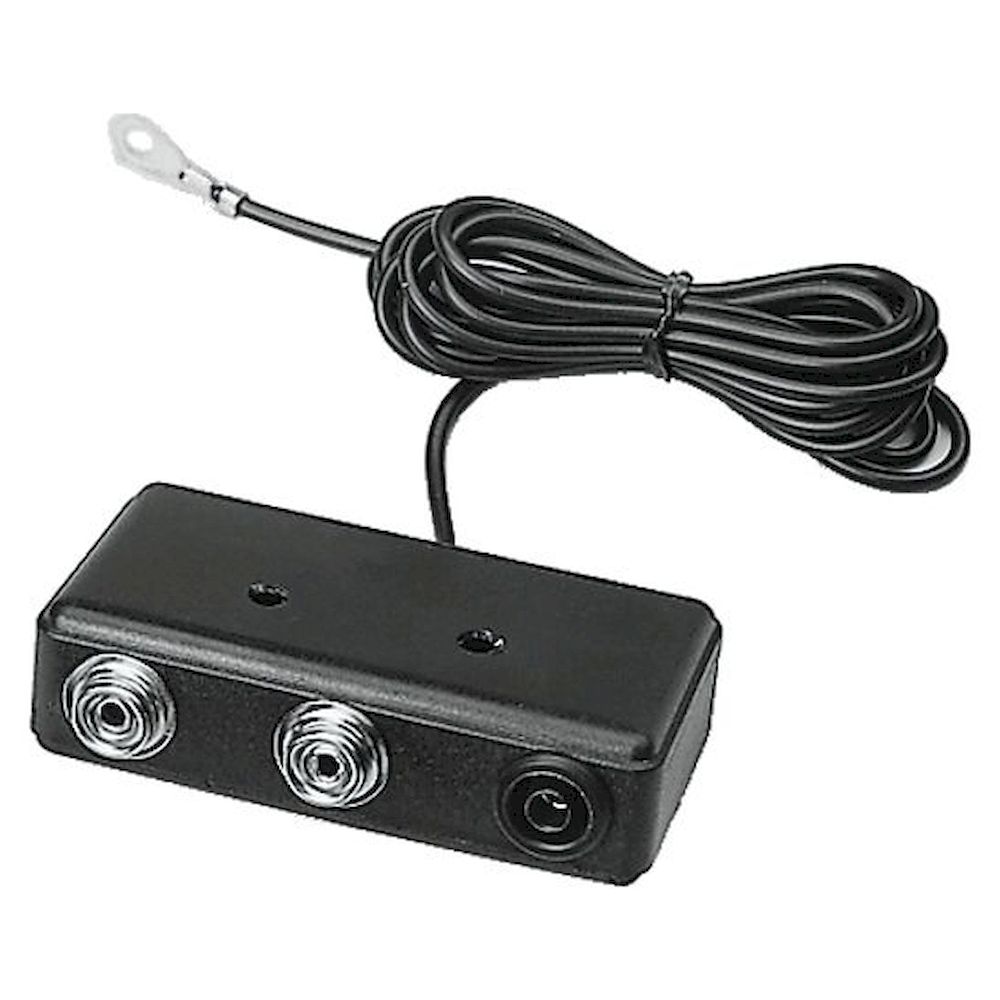

ErdungsboxenZentrale Erdungsboxen mit mehreren Anschlüssen für Personen und Maschinen

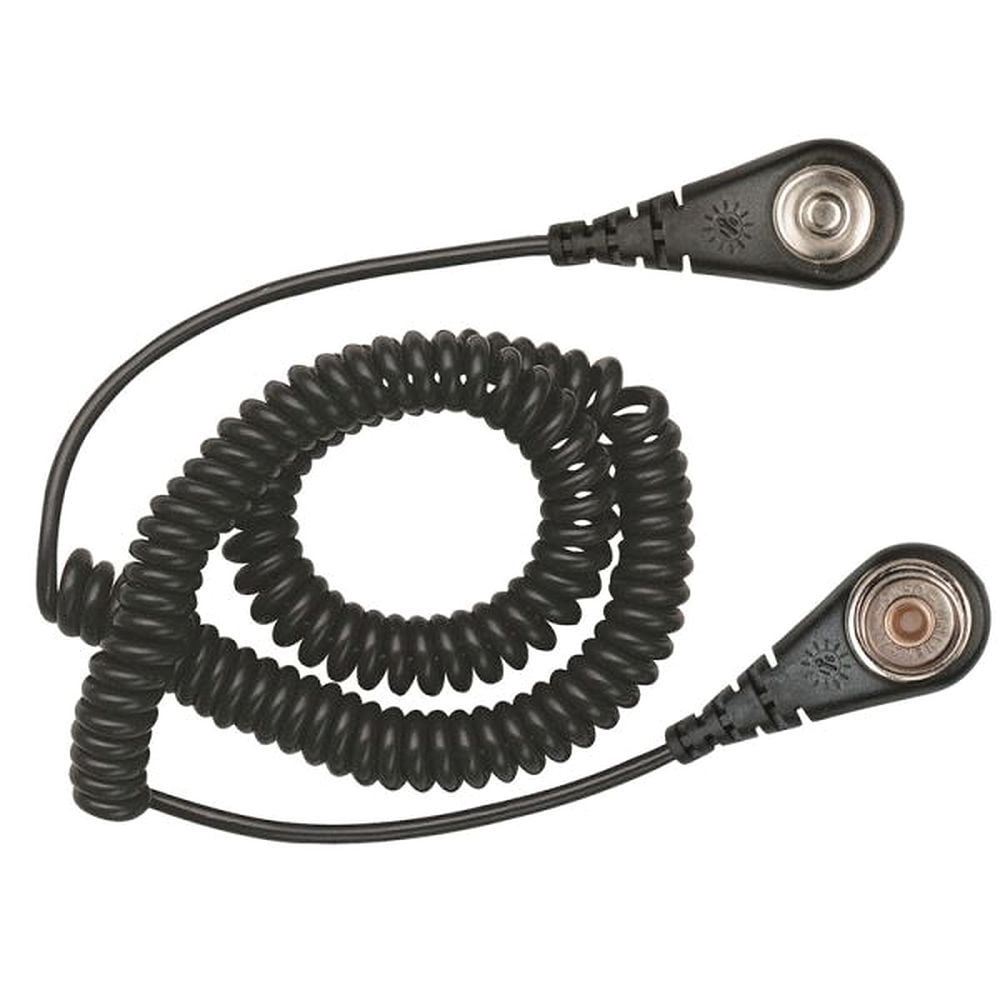

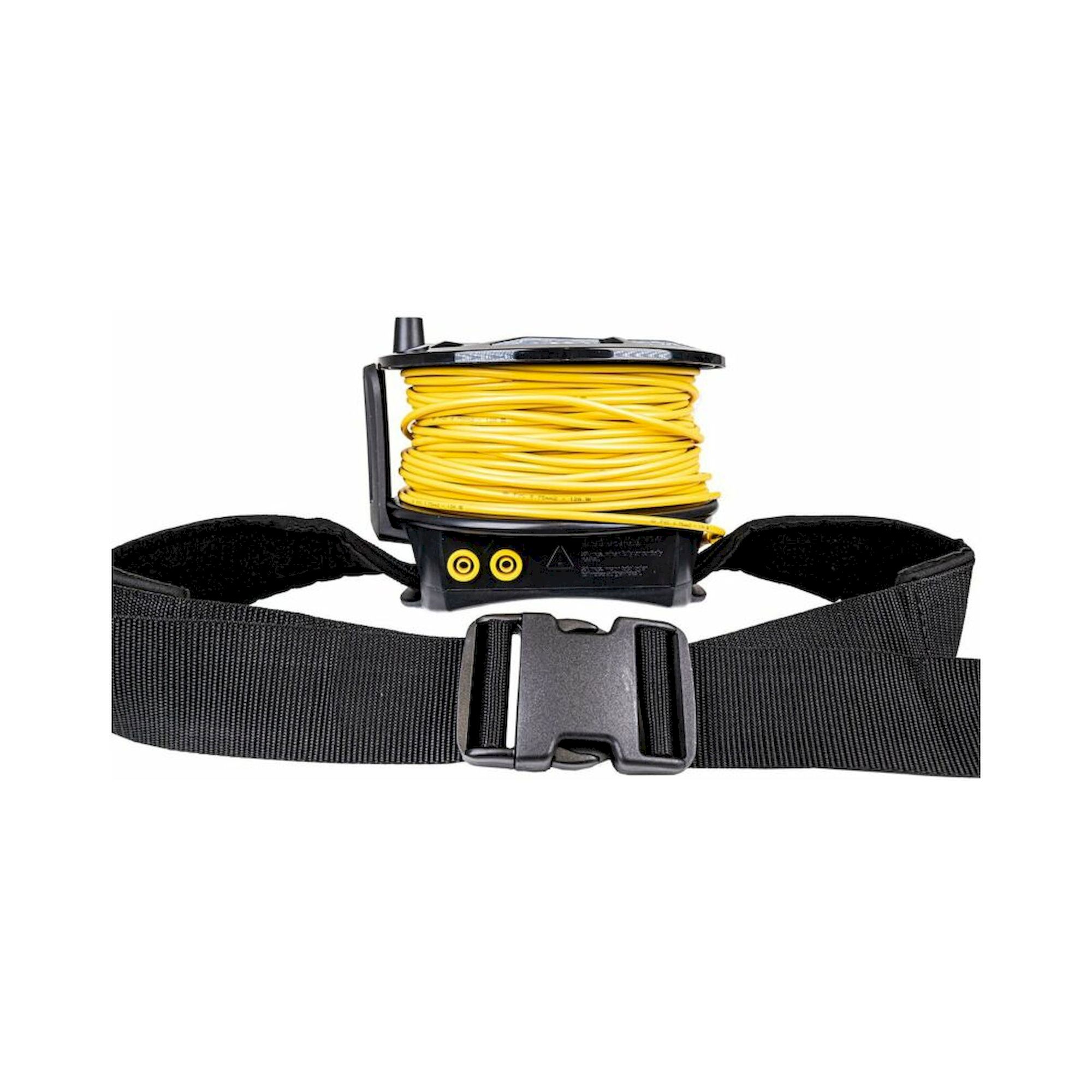

Erdungskabel und ZubehörErdungskabel, Druckknopf- und Steckverbinder für EPA-Zone

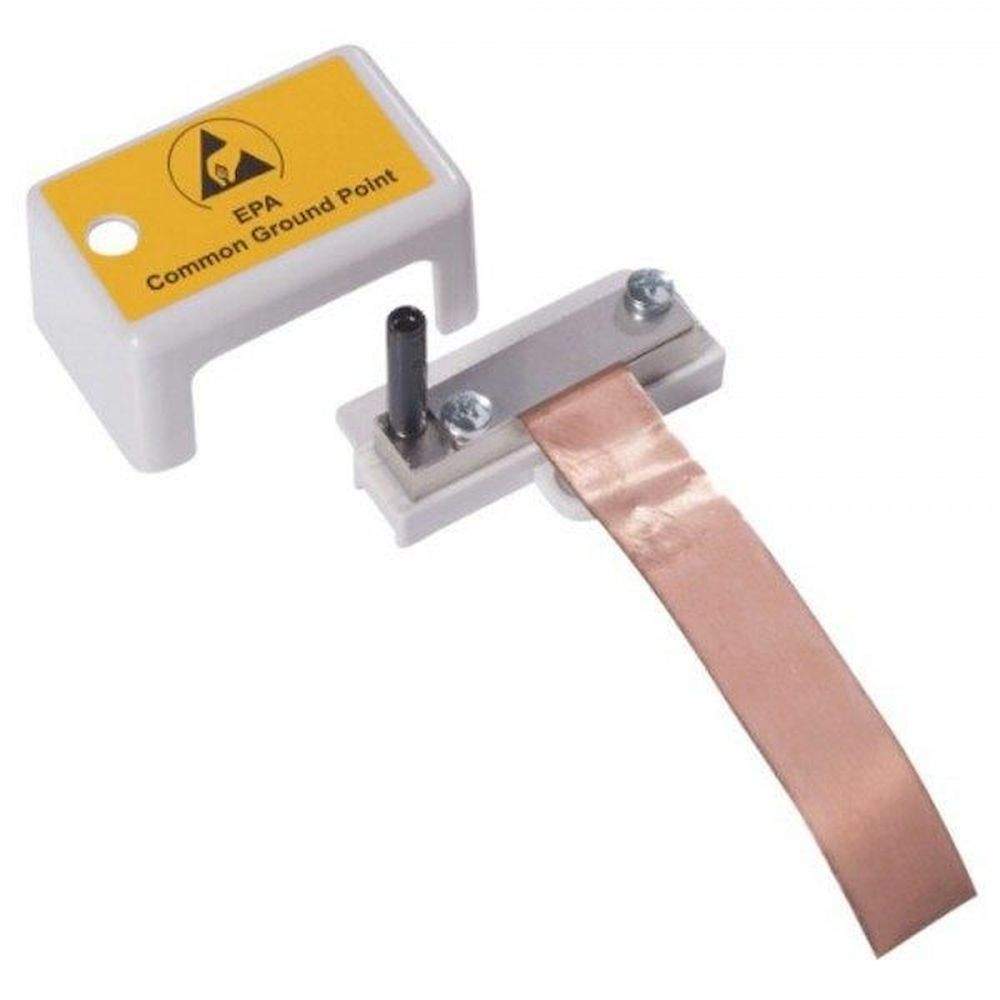

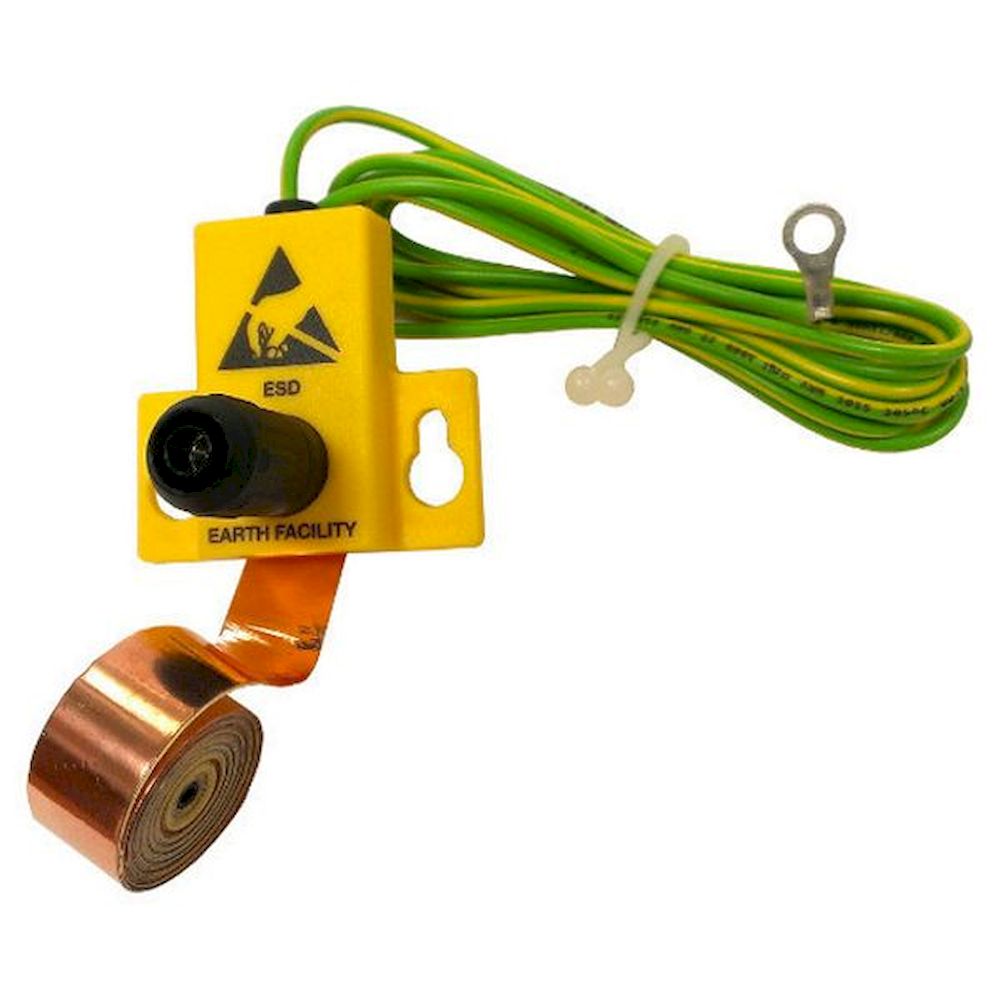

ErdungsmaterialErdungsstreifen, -platten und Verbindungsmaterial für Flächen und Gestelle

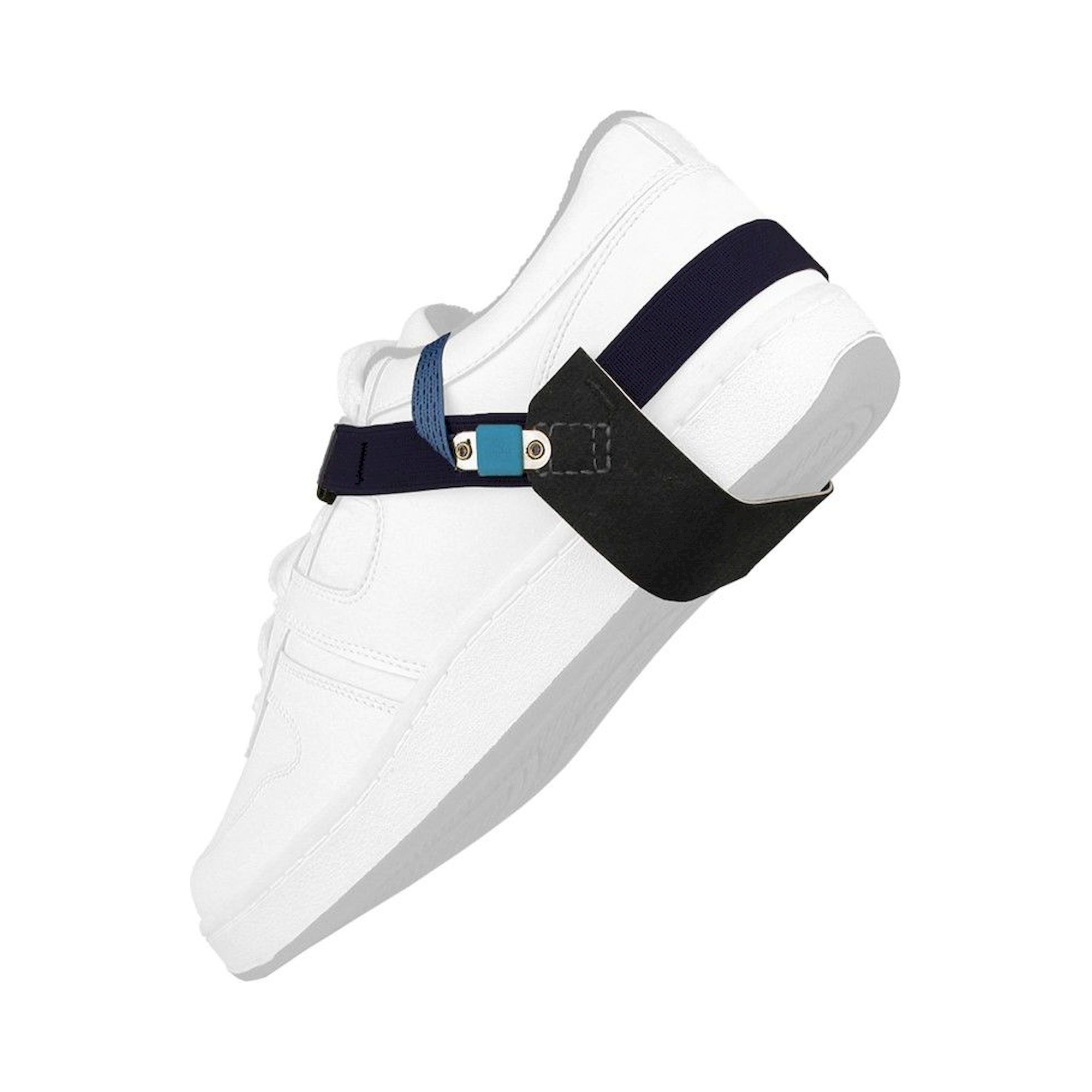

FersenbänderEinweg- und Mehrweg-Fersenbänder für Personenerdung im Stehen

⚡ Personenerdung nach DIN EN 61340-5-1 - Armband oder Fersenband als Pflichtausrüstung in EPA-Zonen

✓ Prüfwiderstand 1 MΩ - schützt Person und Bauteil bei Erdungsschluss gemäß IEC 61340-5-1

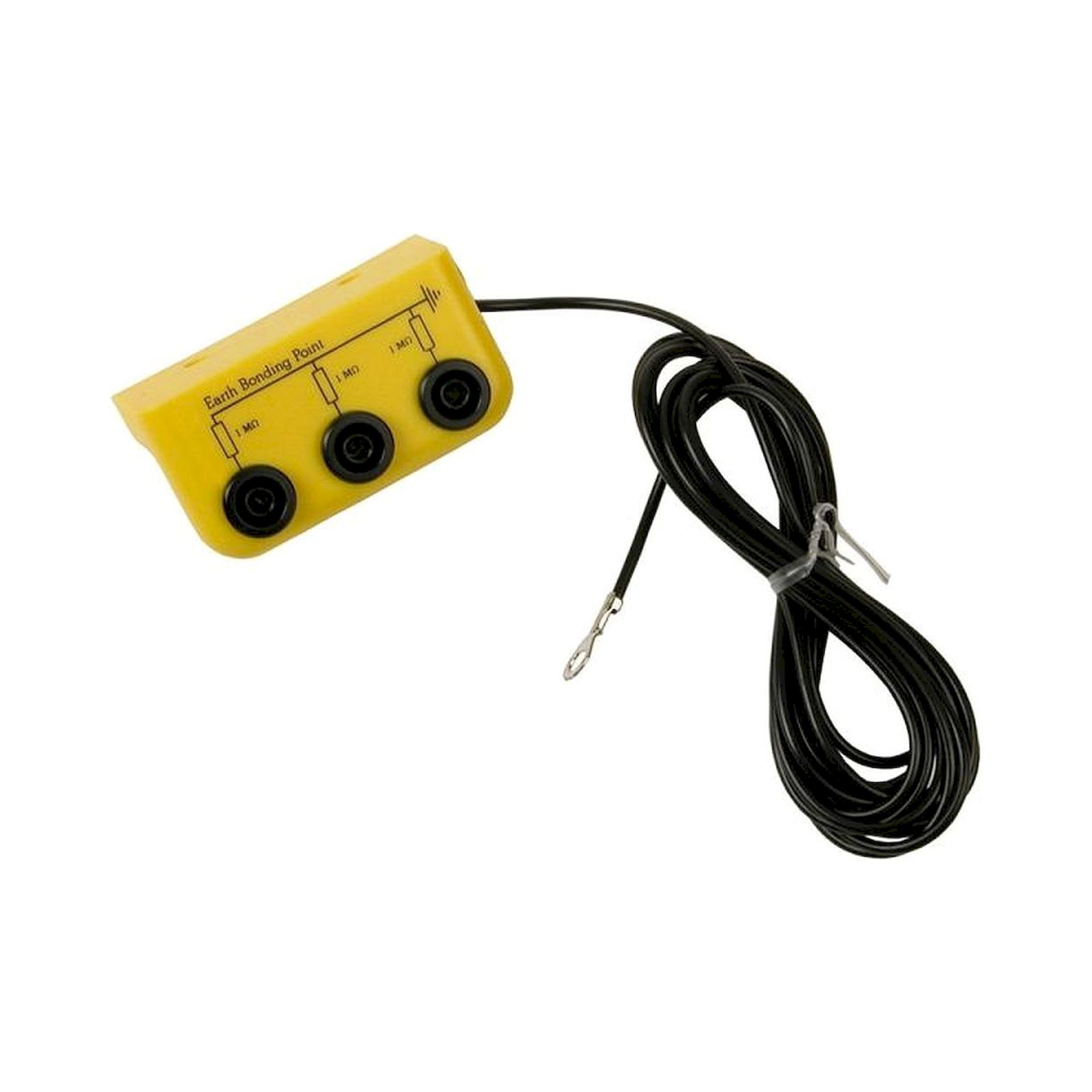

⚙ Zentrale Erdungsboxen - mehrere Anschlusspunkte für Armband, Fersenband und Maschinenerdung an einer Box

📦 Erdungskabel und Verbinder - Druckknopf-, Krokodilklemm- und Steckverbinder in verschiedenen Längen

↕ Erdungsbausteine modular - kompatibel mit Tischen, Aluminium-Profilen und Bosch-Rexroth-Gestellen

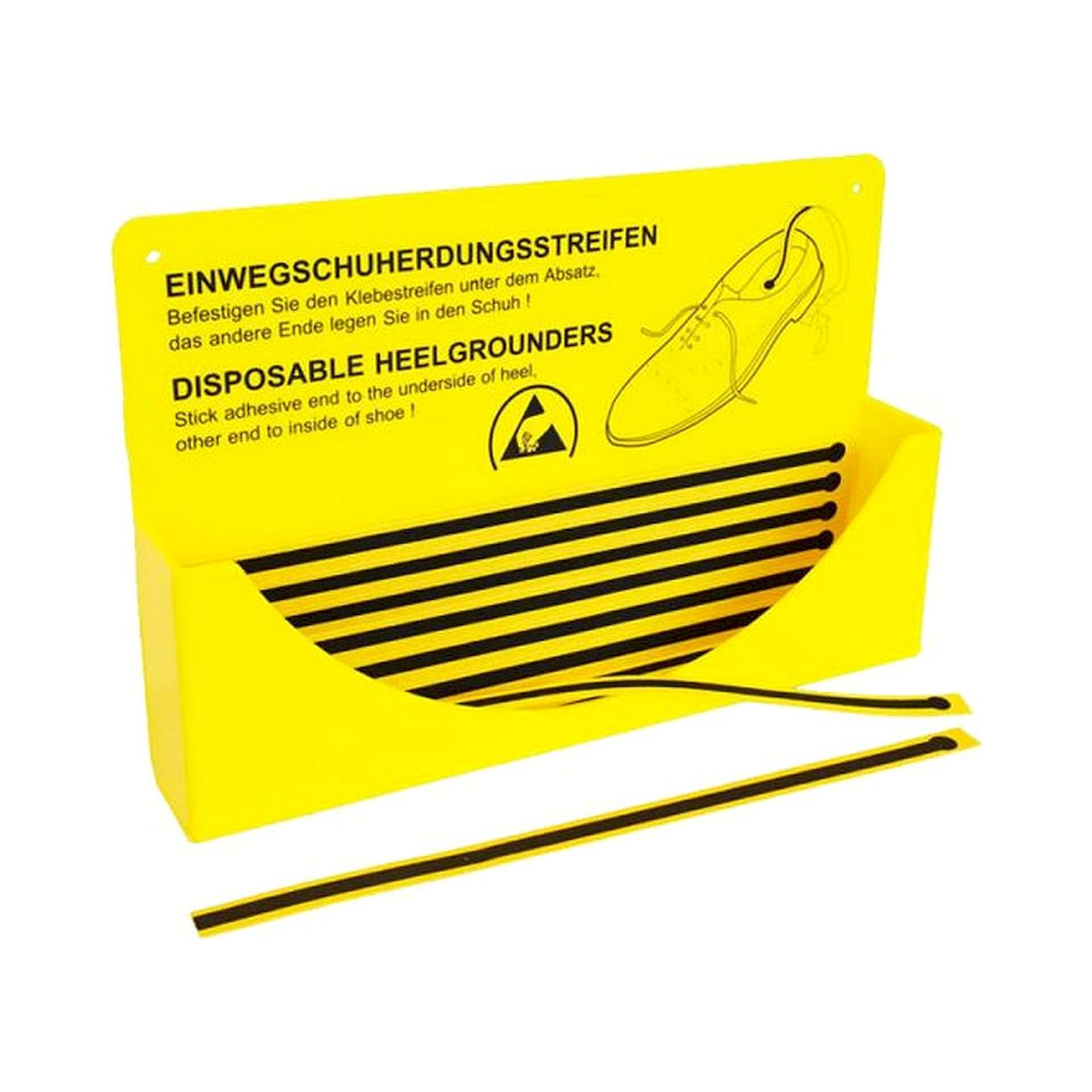

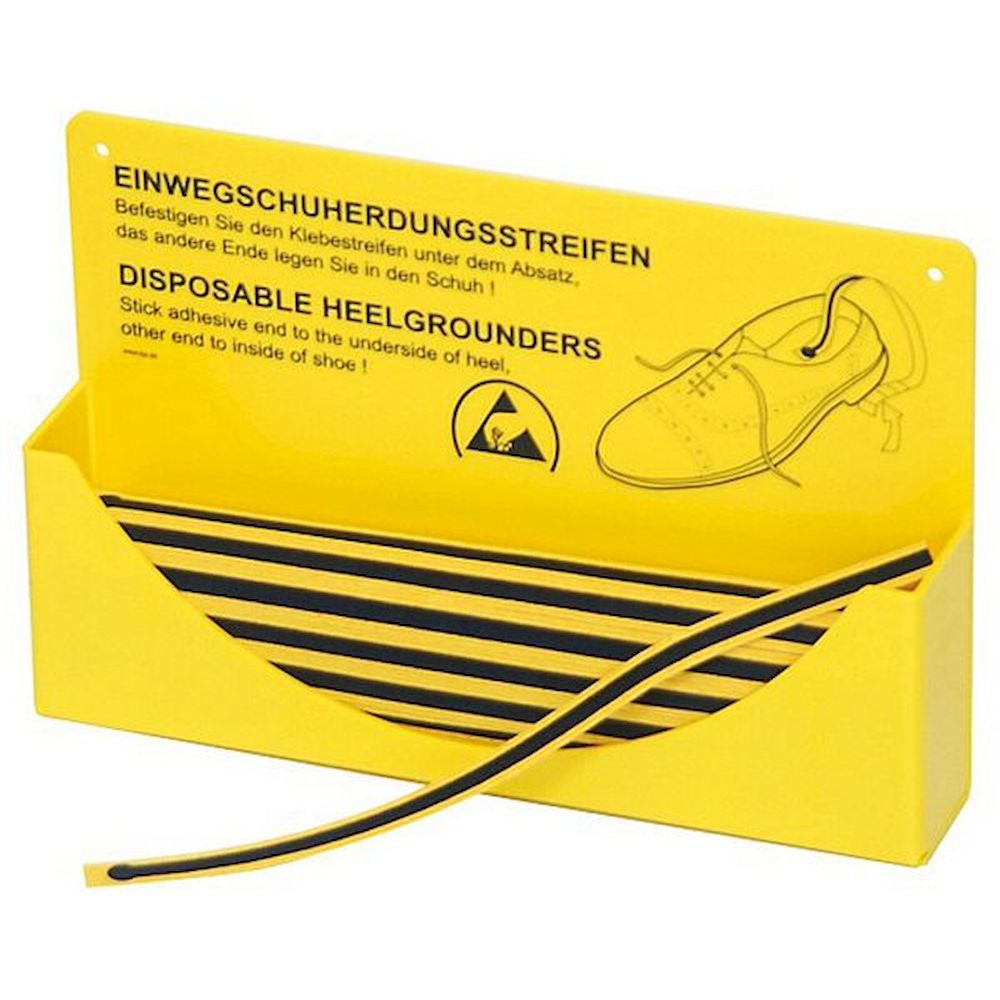

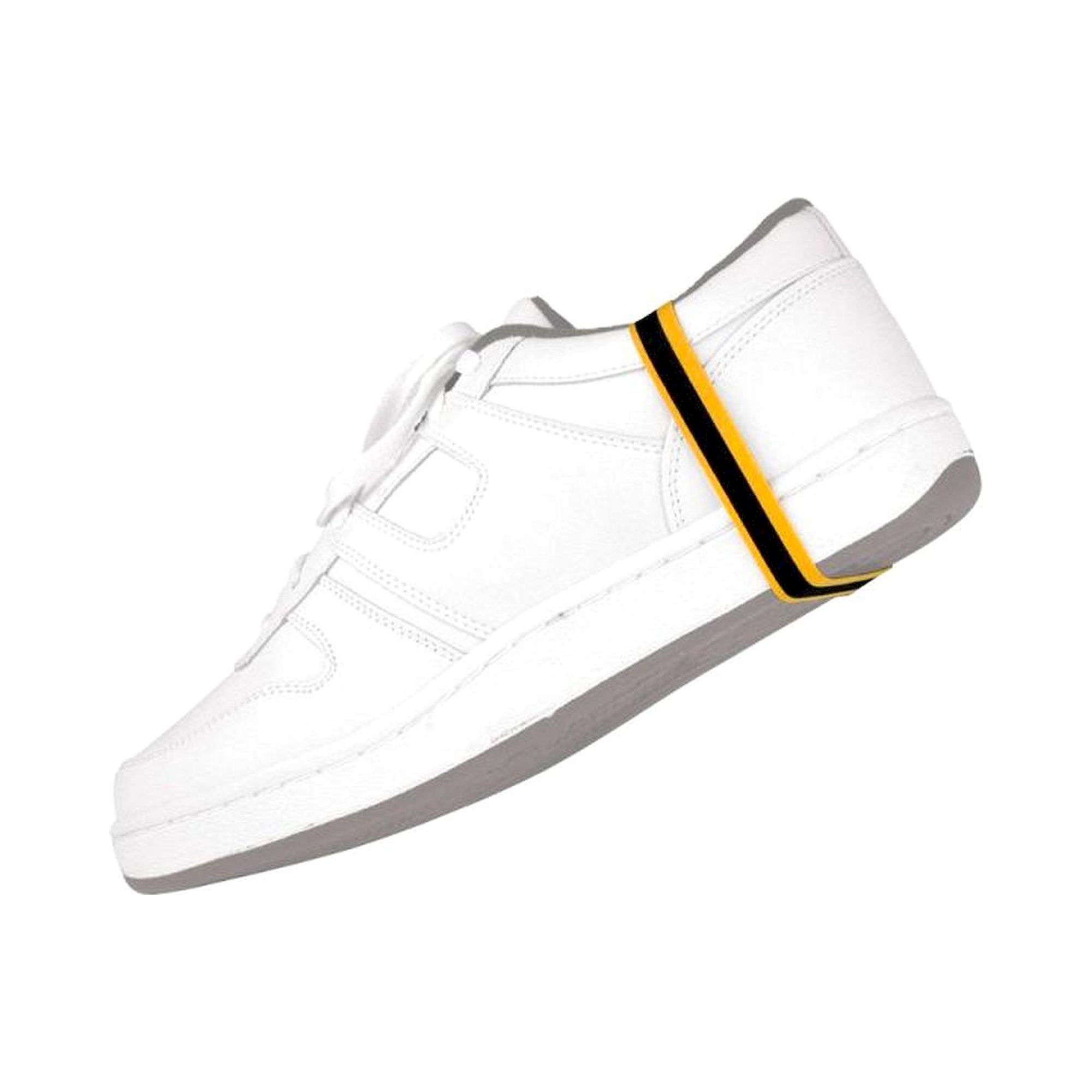

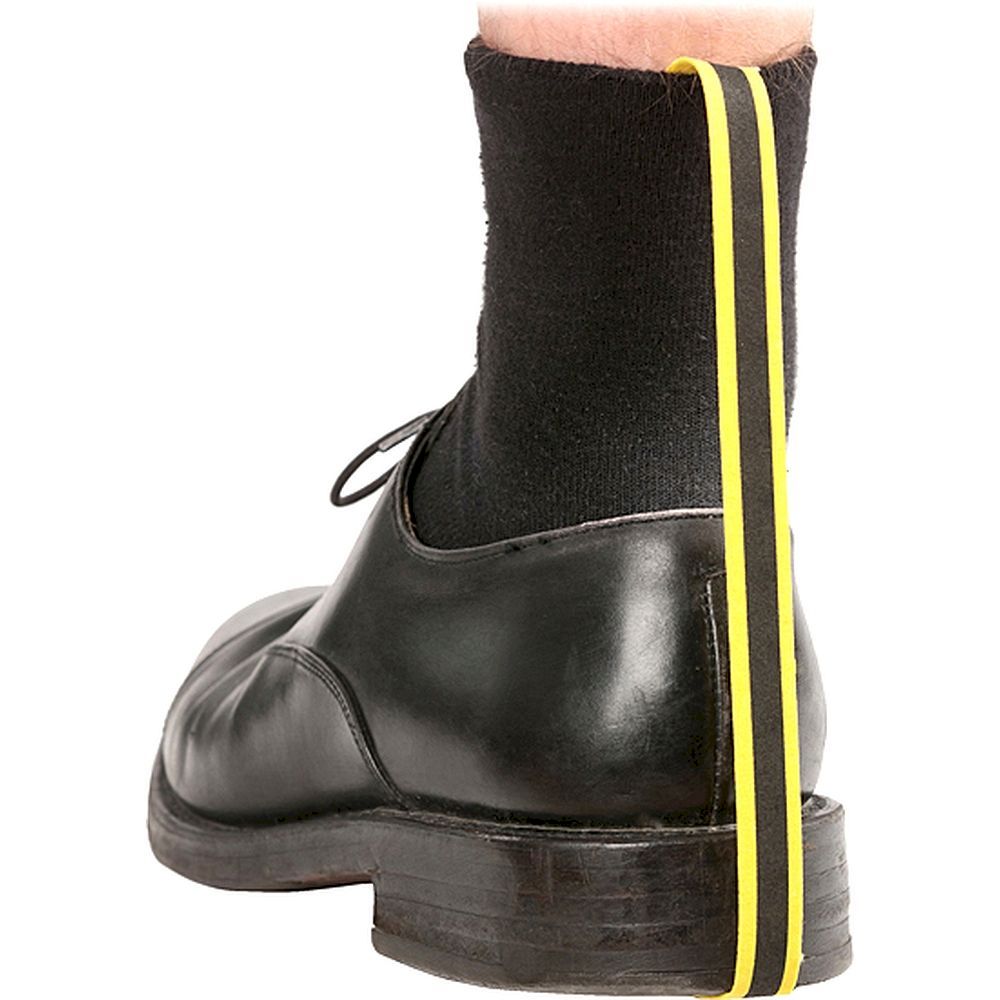

✦ Einweg-Fersenbänder - für Besucher und temporären EPA-Zonenzugang ohne Dauerausrüstung

Eine vollständige Personenerdung setzt sich aus mindestens einem Armband oder Fersenband-Paar mit Ableitwiderstand und einem Erdungskabel zur Verbindung mit dem Erdungspotenzial zusammen. Erdungsboxen bündeln mehrere Anschlusspunkte an einem festen Wandpunkt und erleichtern so die Prüfung. Erdungsbausteine werden direkt in ESD-Tischrahmen oder Profilsysteme integriert. Für häufig wechselnde Benutzer oder Besucher empfehlen sich Einweg-Fersenbänder, die nach einmaligem Gebrauch entsorgt werden. Die Auswahl zwischen Armband und Fersenband hängt von der Tätigkeit ab: Armbänder für sitzende, Fersenbänder für stehende oder gehende Tätigkeiten.

Typische Einsatzbereiche: EPA-Zonenpflicht in der Elektronikfertigung (DIN EN 61340-5-1), Reparatur- und Rework-Arbeitsplätze an ESD-empfindlichen Baugruppen, Besucherzugang zu EPA-Zonen mit Einweg-Fersenband, Halbleiterfertigung und Wafer-Handling, Medizintechnik sowie Luft- und Raumfahrtfertigung mit dokumentierter Personenerdung.

✓ NormkonformDIN EN 61340-5-1, IEC 61340-5-1

📦 VollsortimentArmbänder, Fersenbänder, Kabel, Boxen, Bausteine

Was sind ESD-Erdungssysteme und in welchen Industriezweigen werden sie eingesetzt?

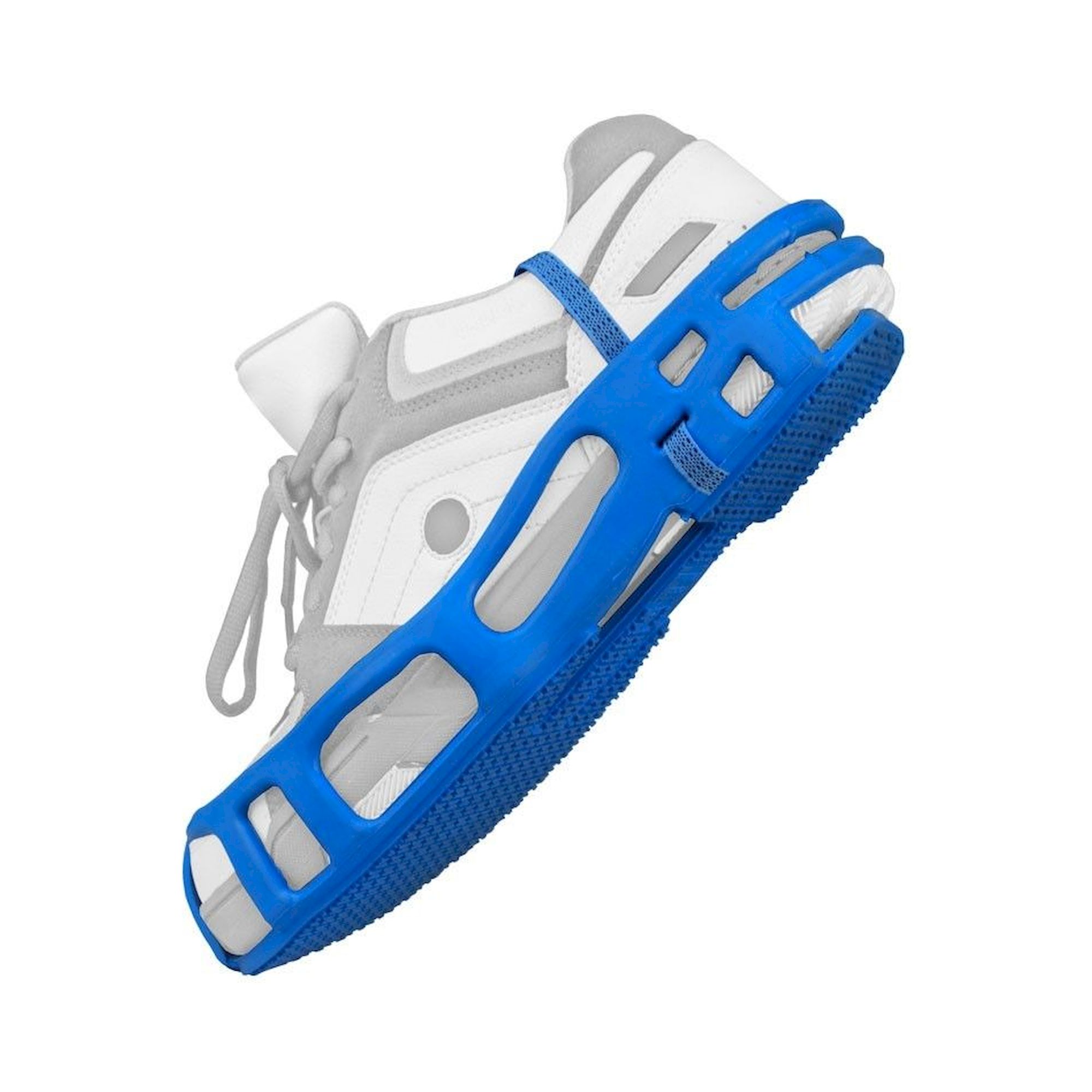

ESD-Erdungssysteme sind speziell entwickelte Schutzausrüstungen zur kontrollierten Ableitung elektrostatischer Ladungen vom menschlichen Körper über definierte Widerstände, typischerweise 1 Megohm, um Schäden an empfindlichen elektronischen Bauteilen zu verhindern. Diese Systeme kommen primär in der Halbleiterfertigung, Elektronikproduktion, Medizintechnik und Automobilindustrie zum Einsatz, wo bereits Entladungen ab 10 Volt irreversible Schäden an integrierten Schaltkreisen verursachen können. Zu den wichtigsten Komponenten gehören Handgelenkbänder mit Spiralkabeln, Fersenerdungsriemen, leitfähige Überzieher und vollflächige Fußerdungssysteme wie das DESCO stat-A-REST System.

Nach welchen technischen Kriterien werden ESD-Erdungssysteme ausgewählt?

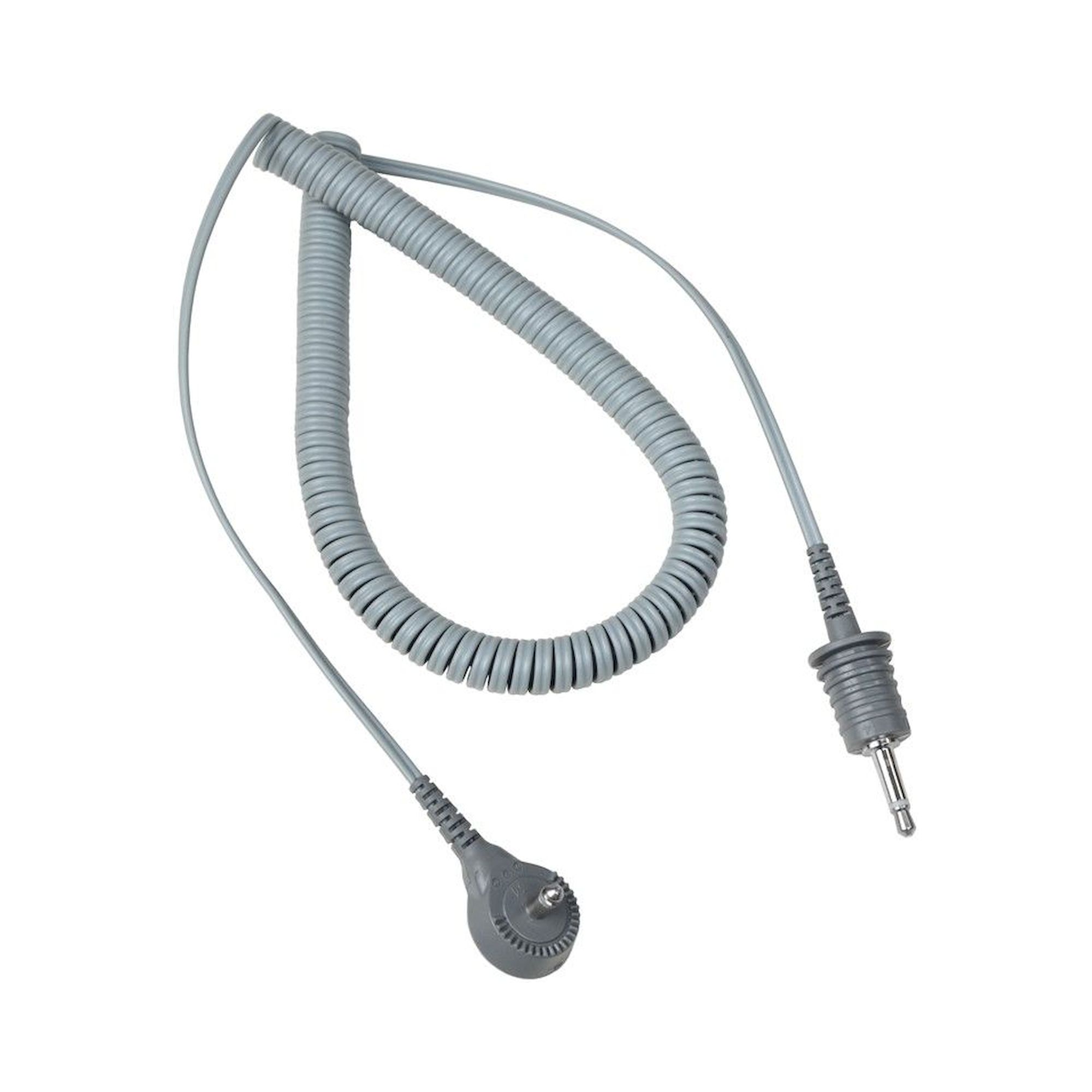

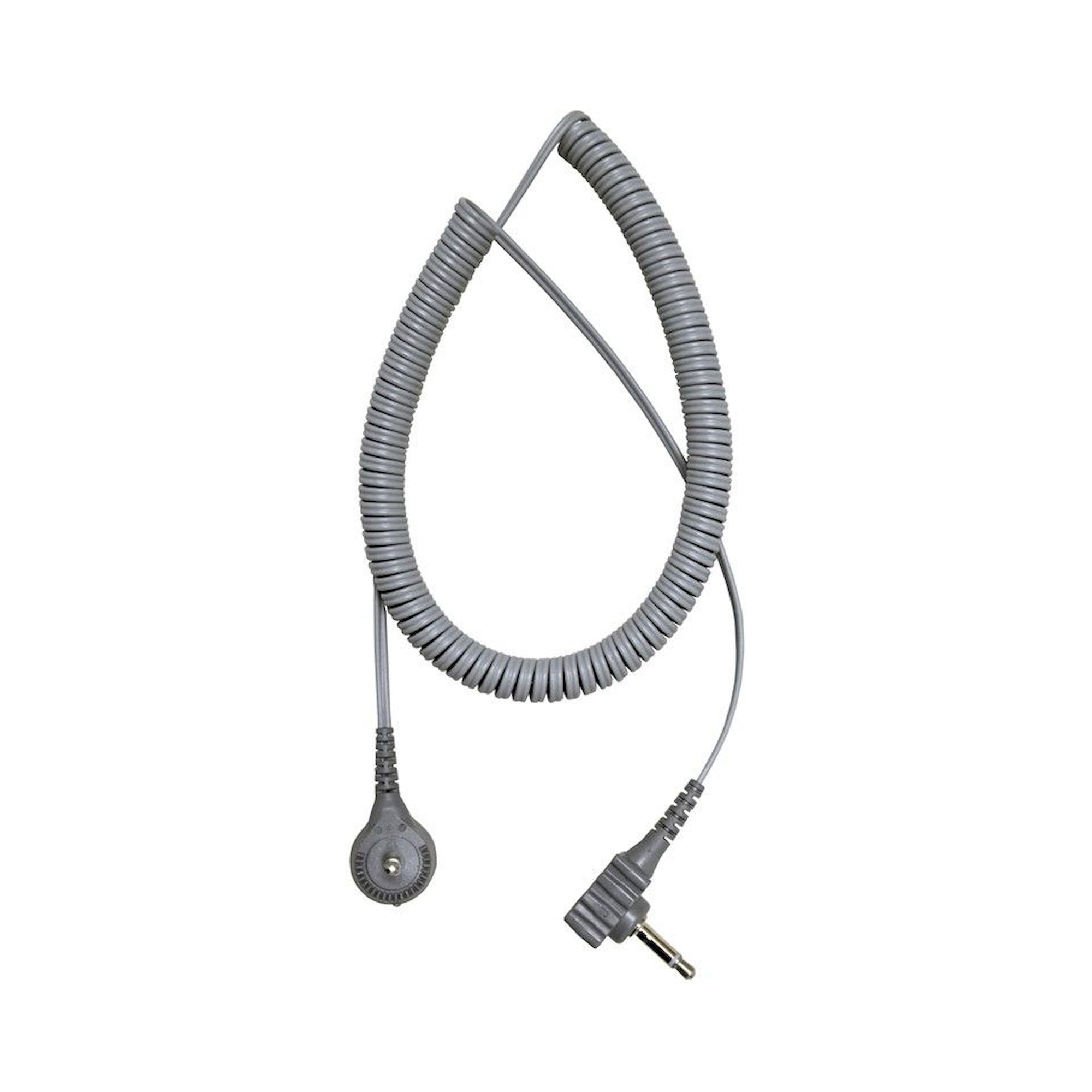

Die Auswahl von ESD-Erdungssystemen erfolgt primär nach dem Durchgangswiderstand, der bei Handgelenkbändern zwischen 750 kOhm und 35 MOhm und bei Fersenerdungssystemen zwischen 0,75 und 100 MOhm liegen muss. Entscheidend ist die Bewegungsfreiheit des Anwenders, wobei Spiralkabel wie das DESCO Dual Conductor Coil Cord in 3m oder 6m Länge für stationäre Arbeitsplätze geeignet sind, während Fersenerdungsriemen für mobile Anwendungen optimiert wurden. Die Materialqualität spielt eine kritische Rolle, da leitfähige Gewebe aus Kohlefasern oder metallisierten Textilien eine gleichmäßige Ladungsableitung über die gesamte Nutzungsdauer gewährleisten müssen.

Welche Normen und Zertifizierungen gelten für ESD-Erdungssysteme?

ESD-Erdungssysteme müssen den Anforderungen der DIN EN 61340-5-1 für den Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen entsprechen, die Grenzwerte für Oberflächenwiderstände und Ableitzeiten definiert. Die IEC 61340-5-2 legt zusätzlich Prüfverfahren für Personenerdungssysteme fest, einschließlich der kontinuierlichen Überwachung des Erdungswiderstands während des Betriebs. Ergänzend gelten die ANSI/ESD S20.20 Standards für umfassende ESD-Kontrollprogramme sowie die JEDEC-Standards für spezifische Halbleiteranwendungen, wobei alle Systeme eine CE-Kennzeichnung für den europäischen Markt benötigen.

Wie unterscheiden sich Handgelenkbänder, Fersenerdungsriemen und Überzieher in der Anwendung?

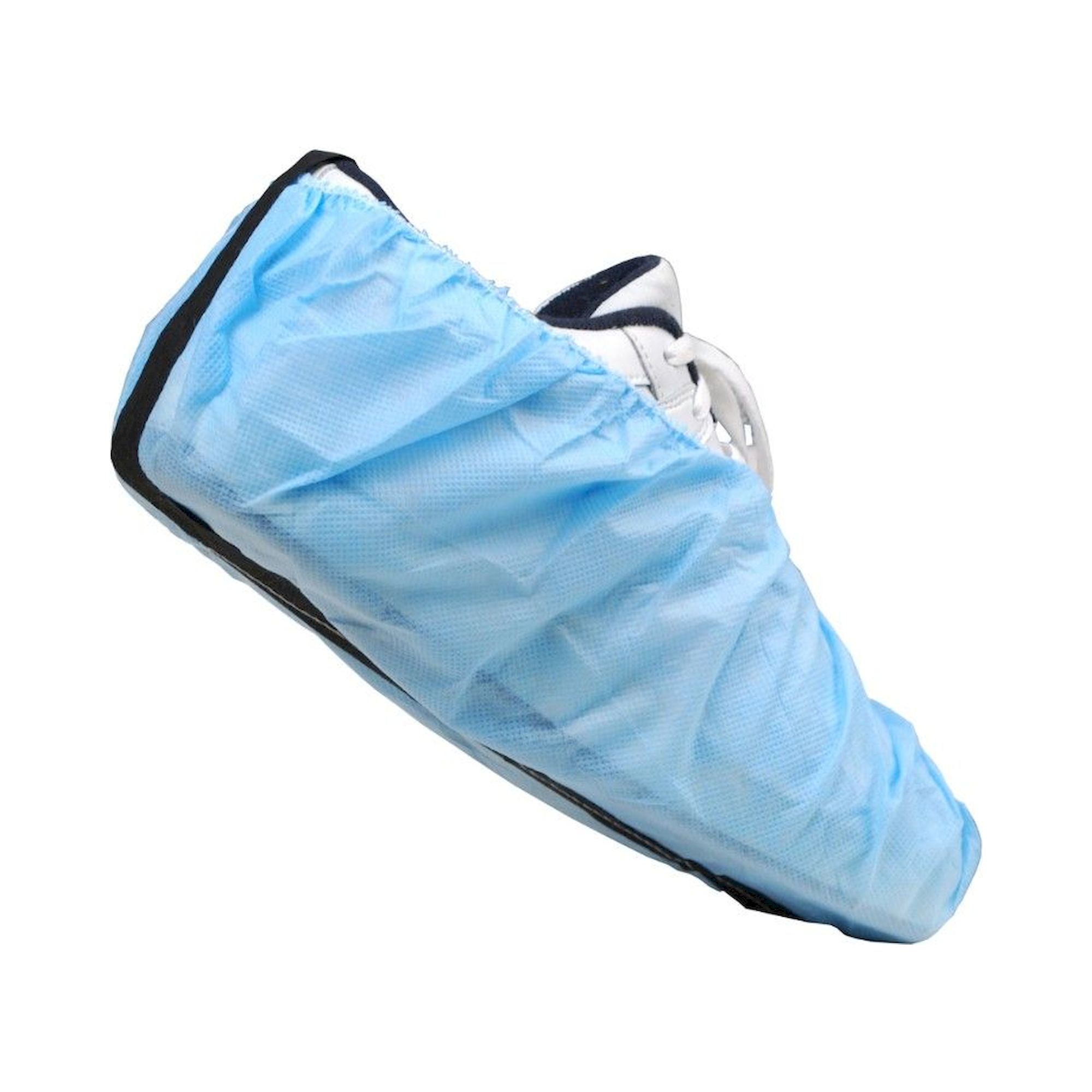

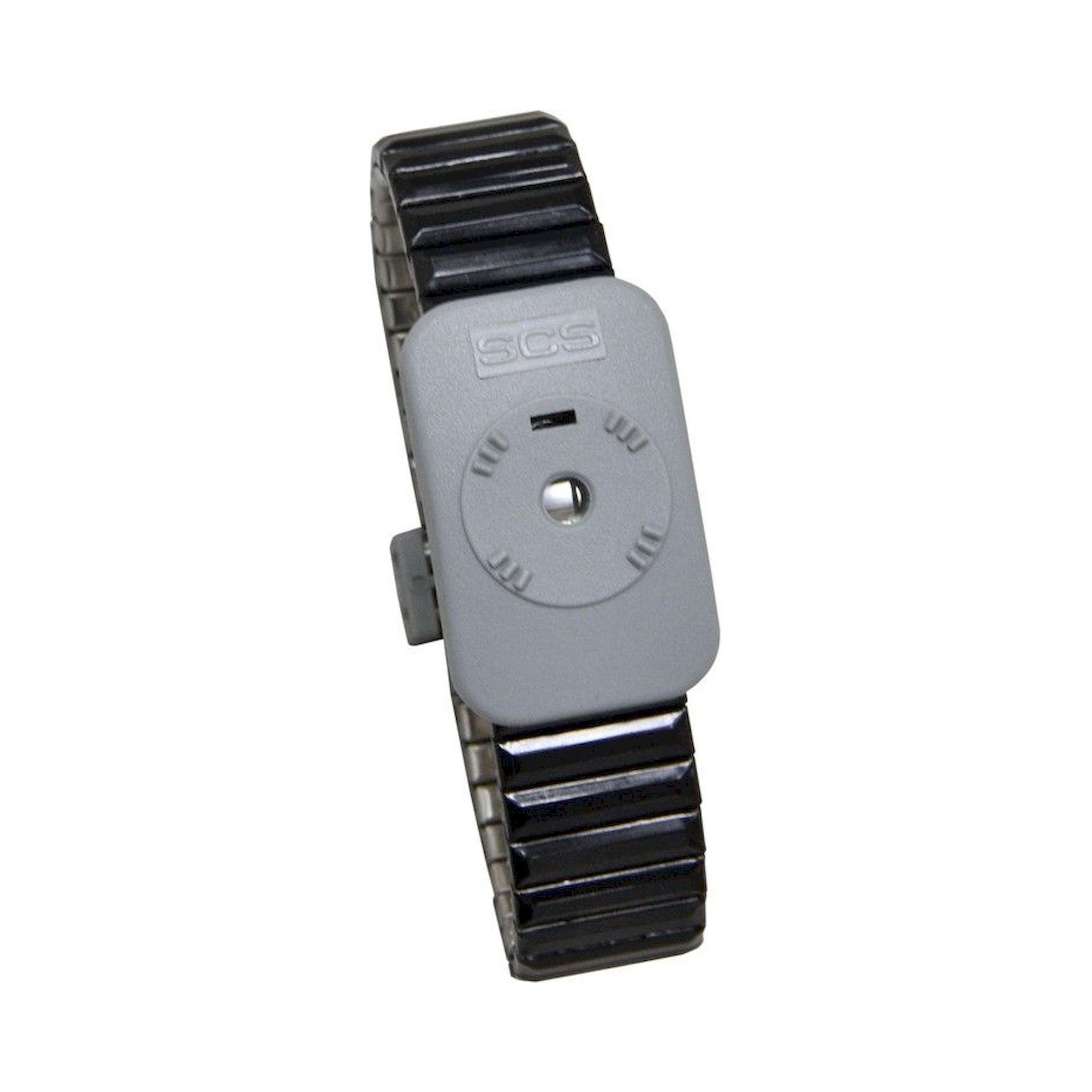

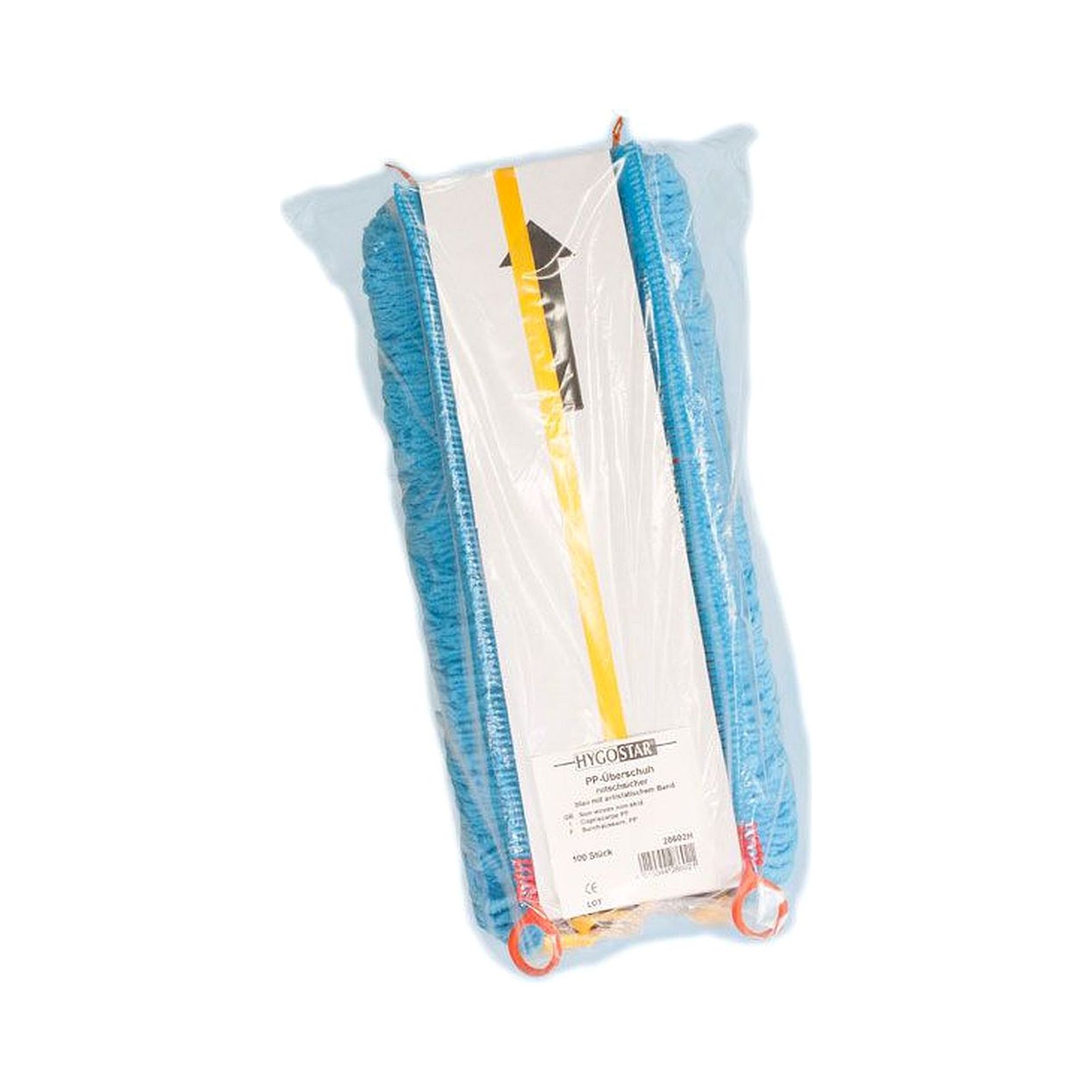

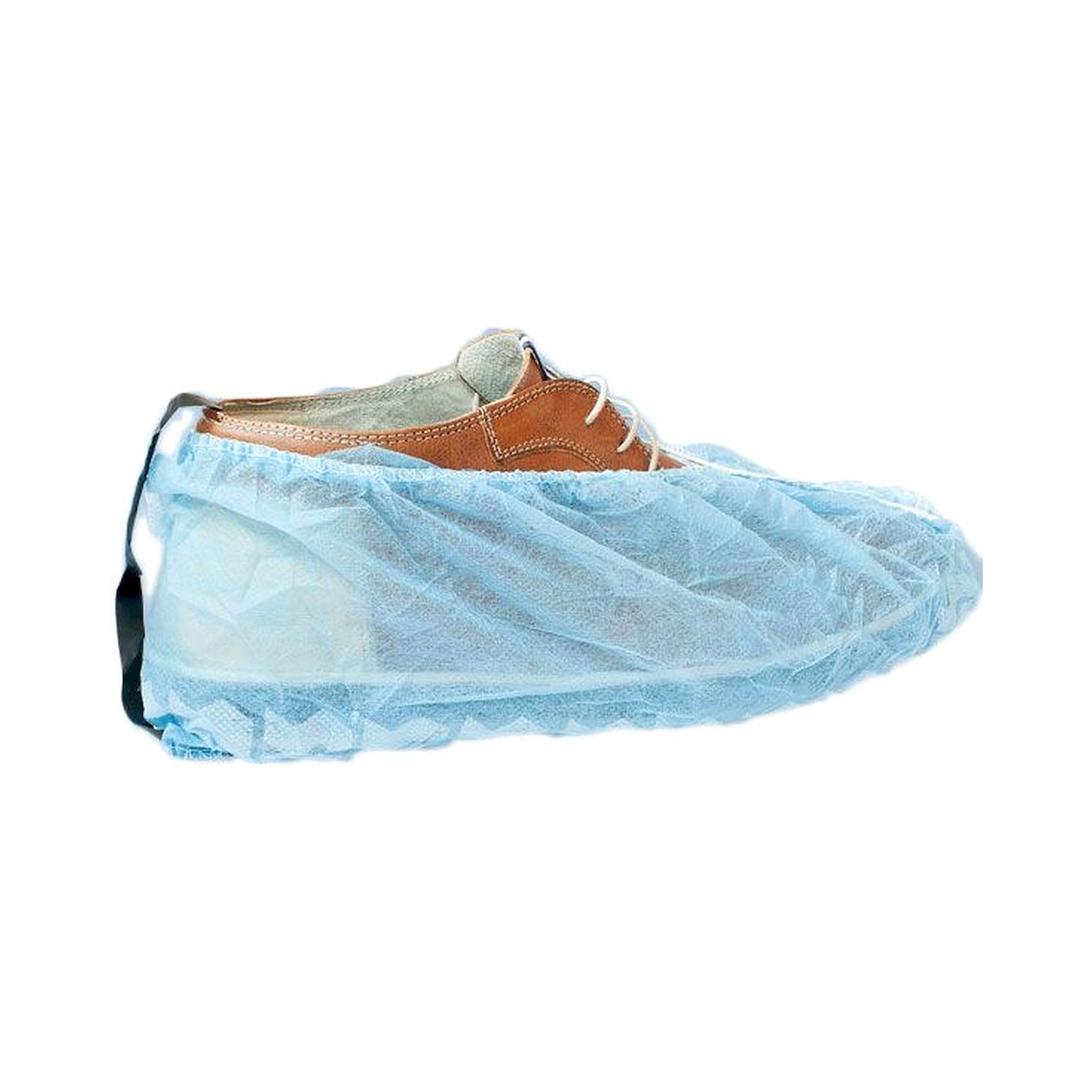

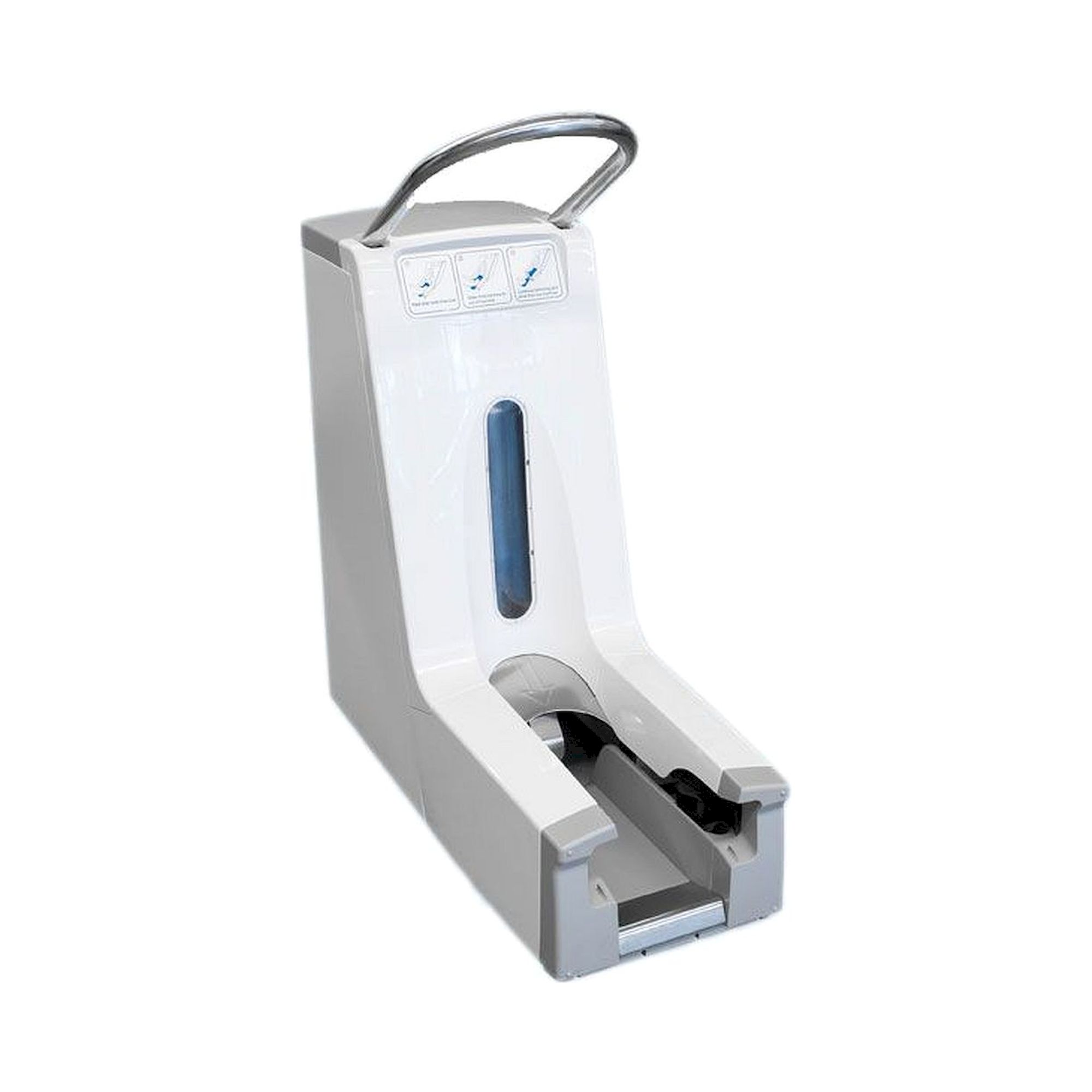

Handgelenkbänder wie das DESCO Dual Conductor Metal Wrist Band bieten durch direkten Hautkontakt und 1 MOhm Widerstand die zuverlässigste Erdung für stationäre Arbeitsplätze, sind jedoch in der Bewegungsfreiheit durch die Spiralkabellänge begrenzt. Fersenerdungsriemen ermöglichen kontinuierliche Erdung bei Gehbewegungen über leitfähige Bodenbeläge, benötigen jedoch regelmäßige Wartung der Kontaktstellen und funktionieren nicht auf isolierenden Oberflächen. ESD-Überzieher wie die DESCO Disposable Conductive Bootie oder EGB-Überziehschuhe Standard bieten temporären Schutz für Besucher und Servicepersonal, sind jedoch als Einwegprodukte konzipiert und erreichen nicht die Langzeitstabilität permanenter Erdungssysteme.

Welche Installationsanforderungen und Systemkompatibilitäten sind bei ESD-Erdungssystemen zu beachten?

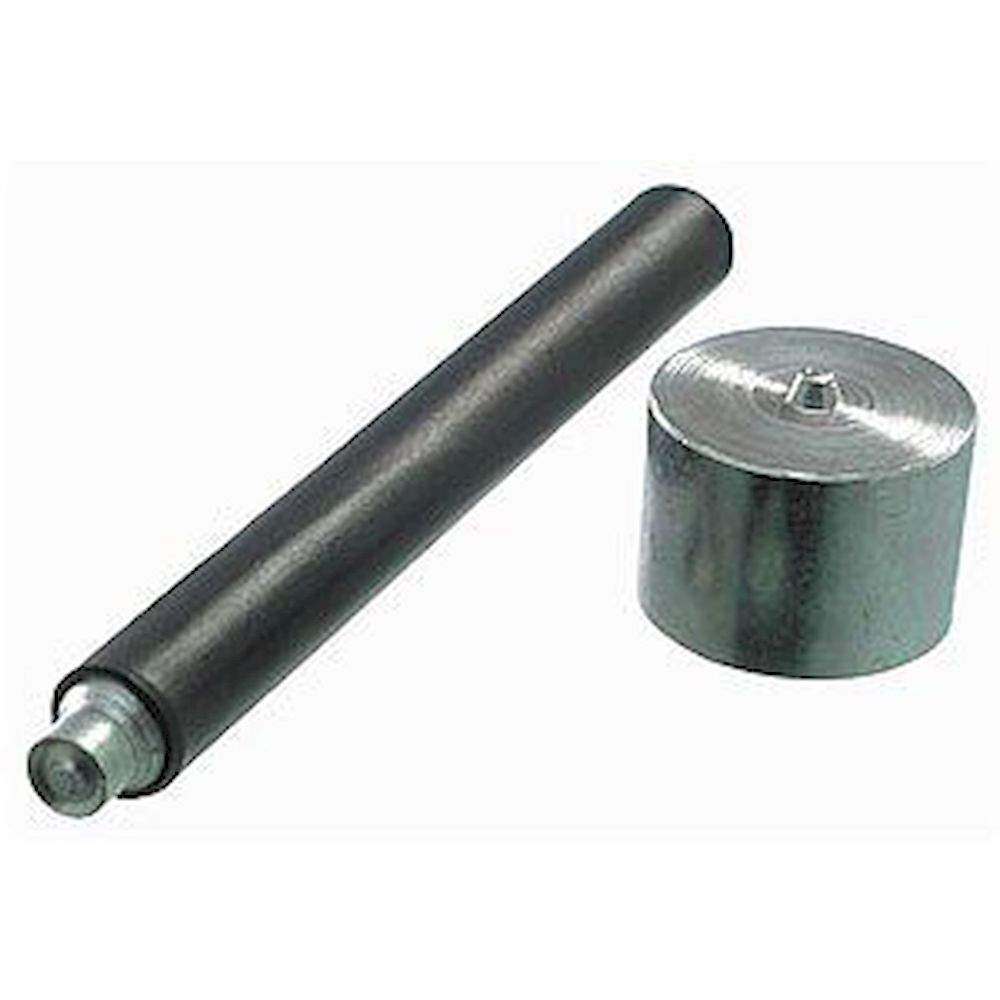

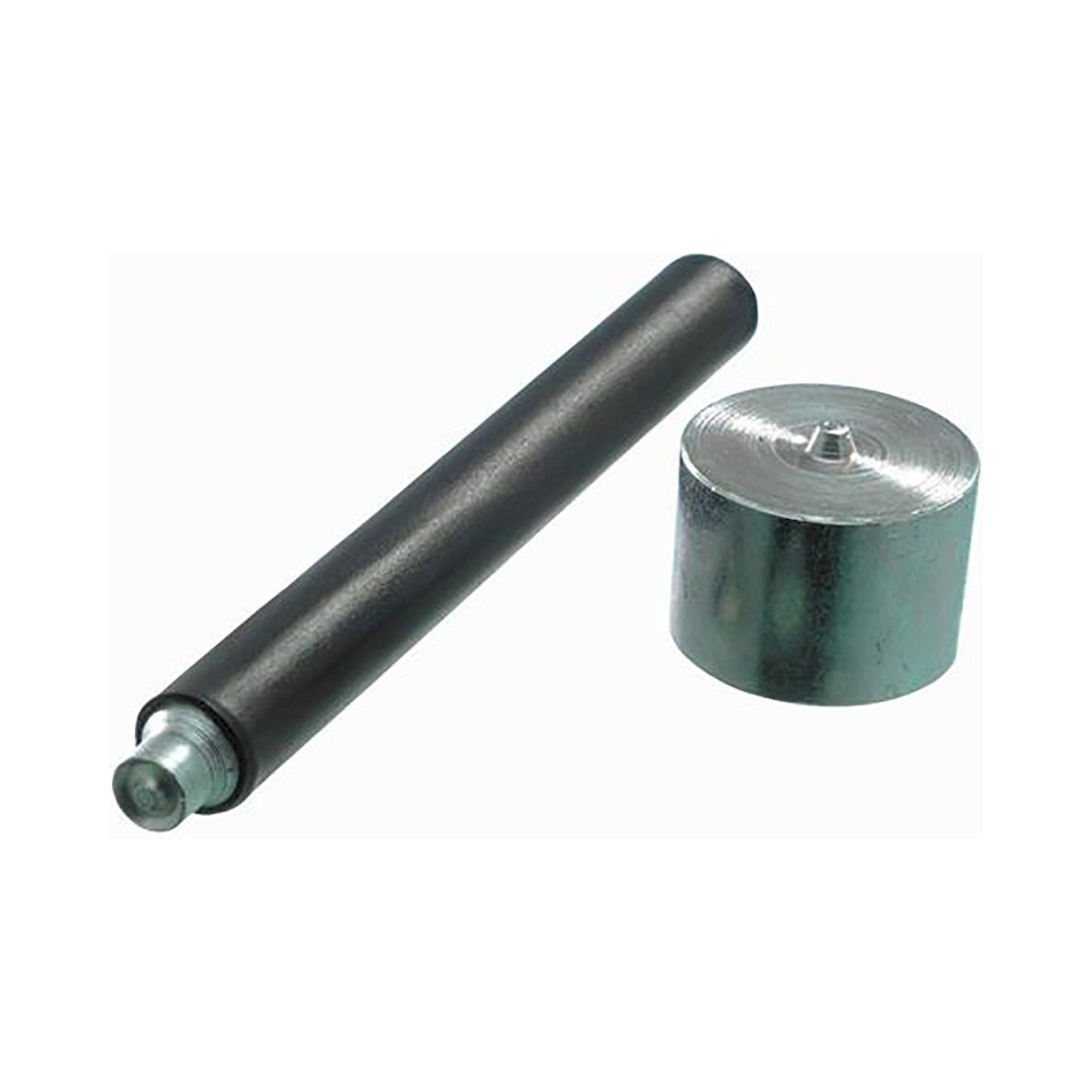

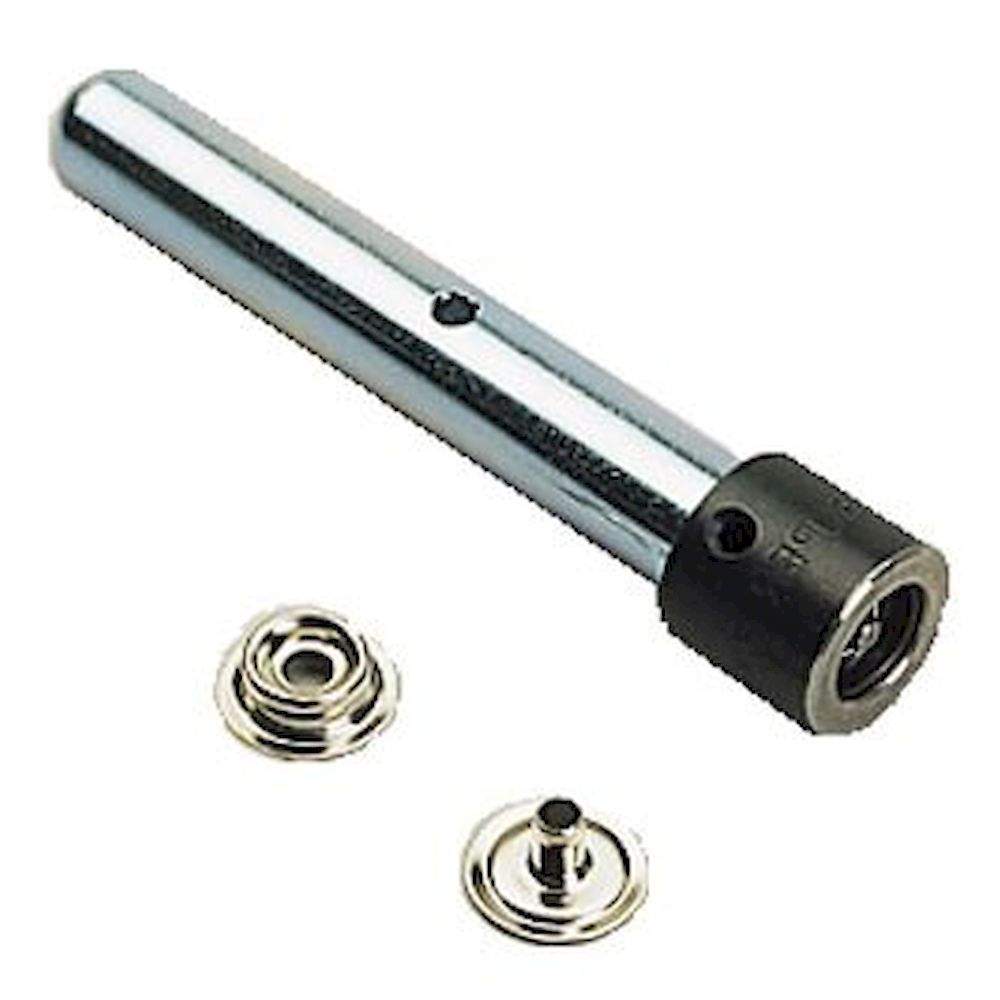

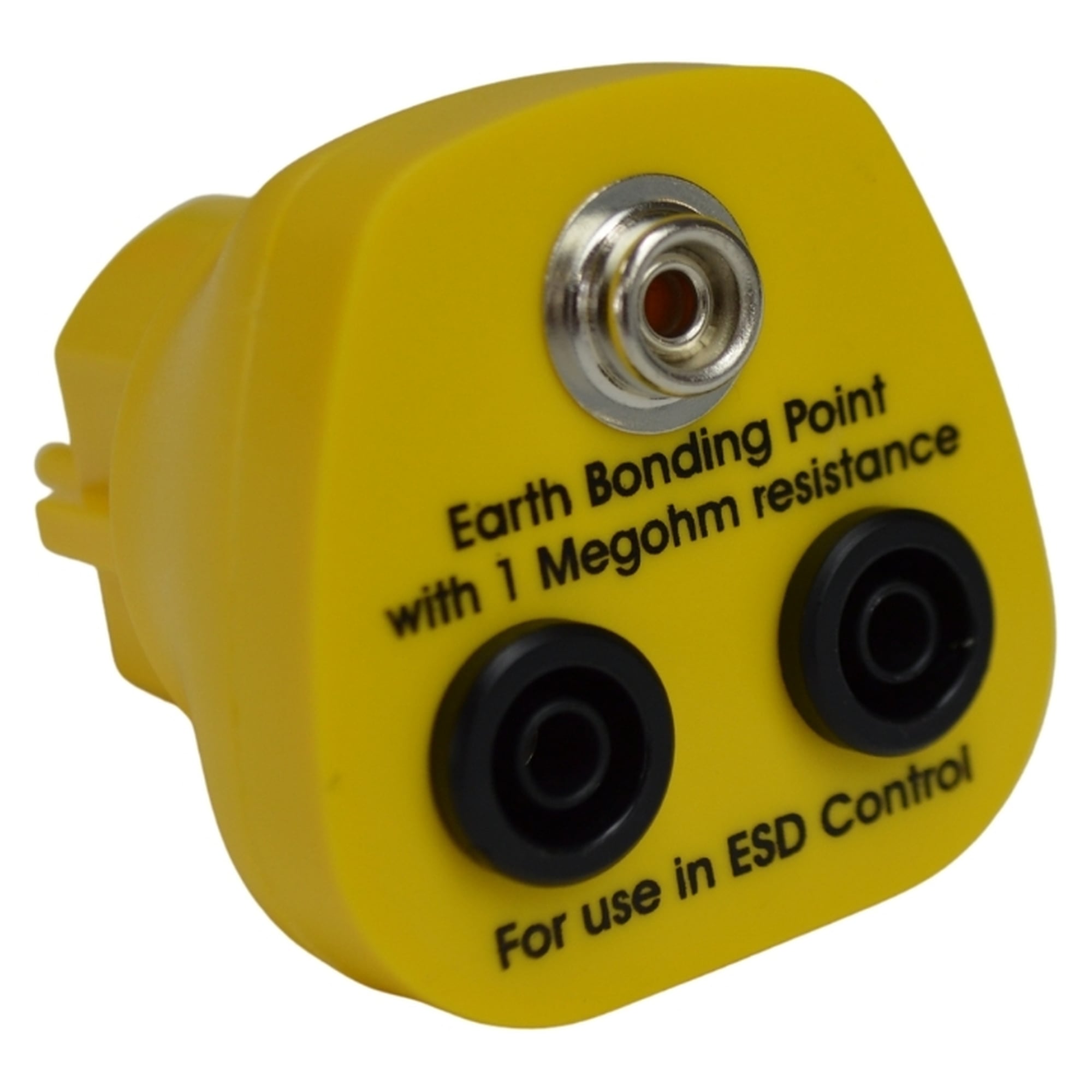

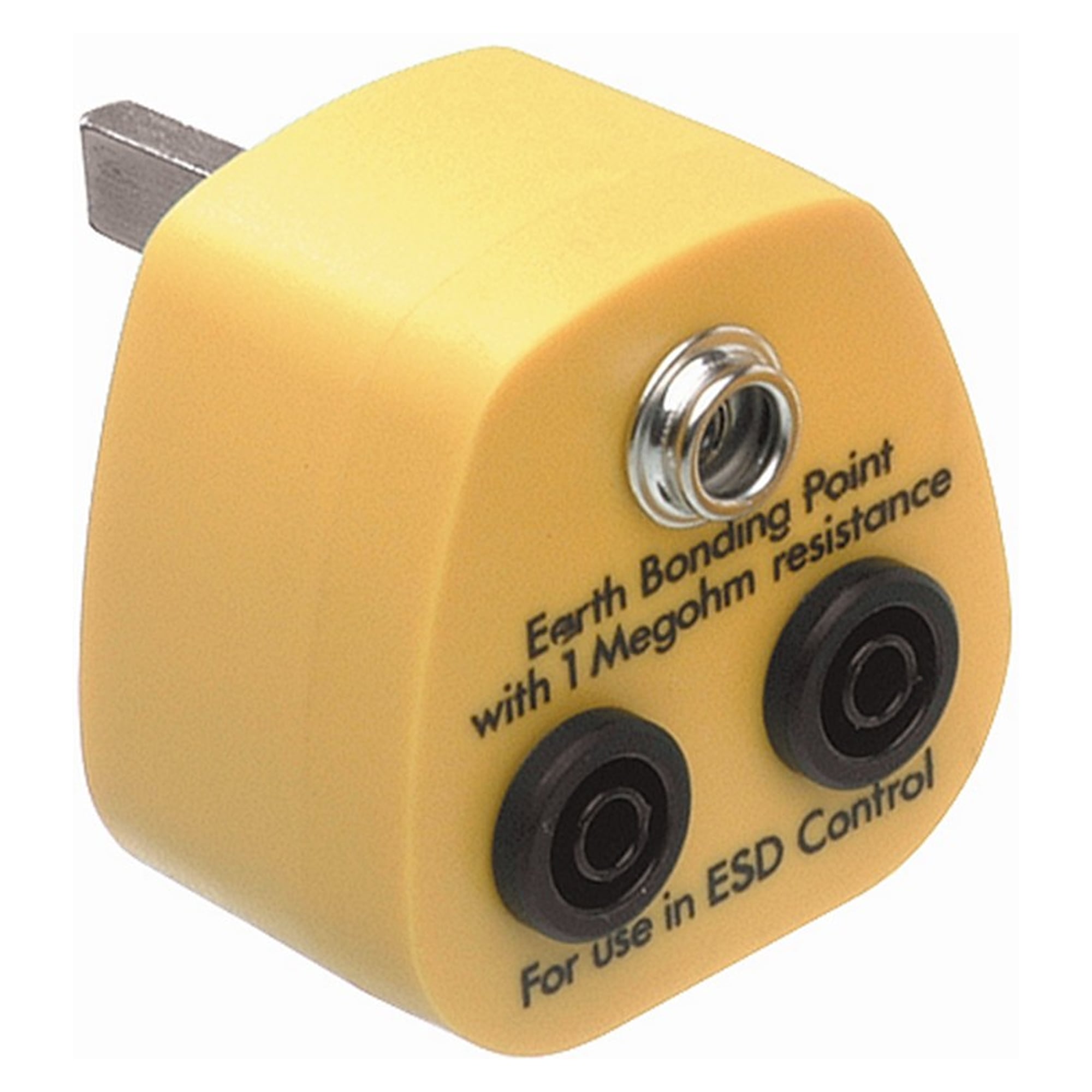

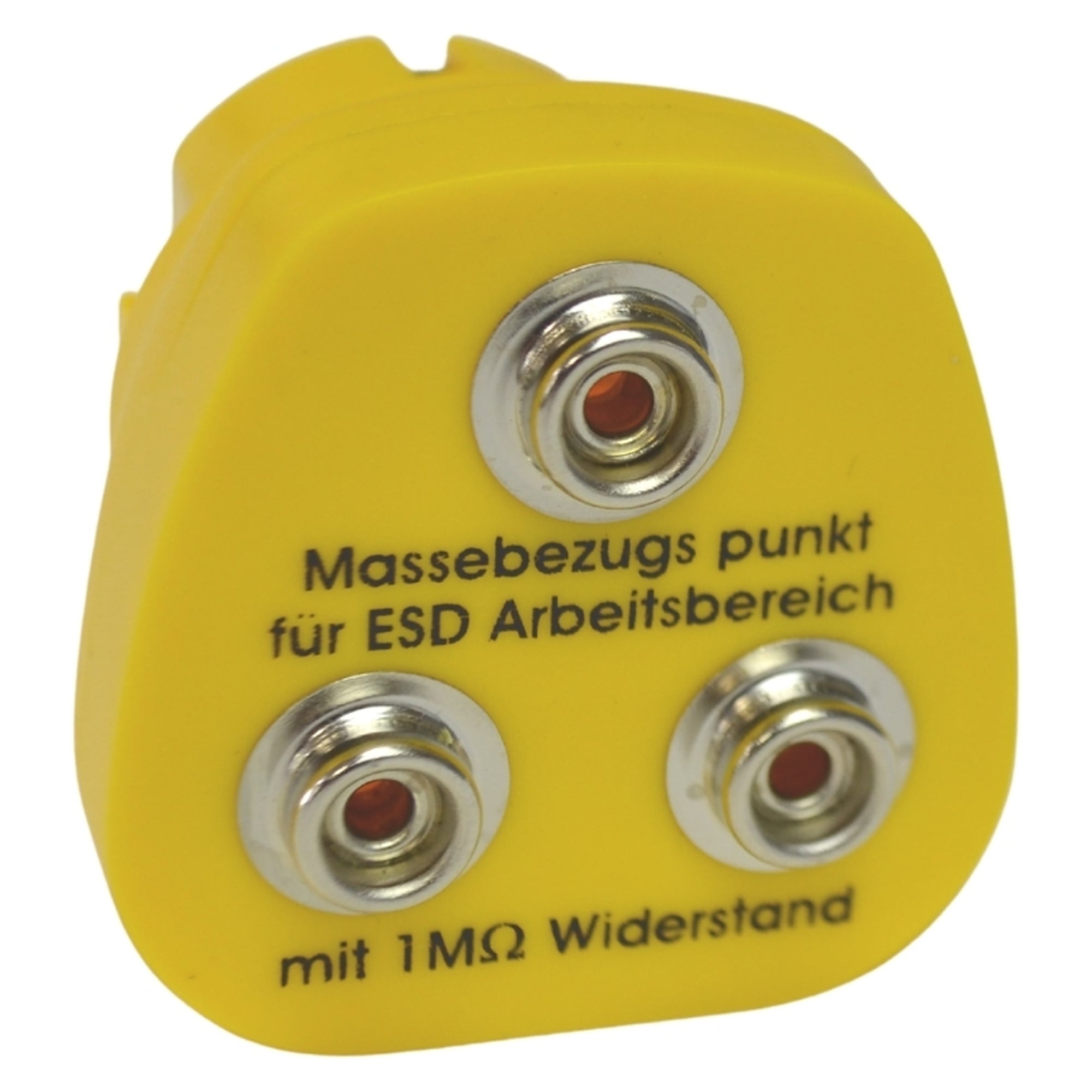

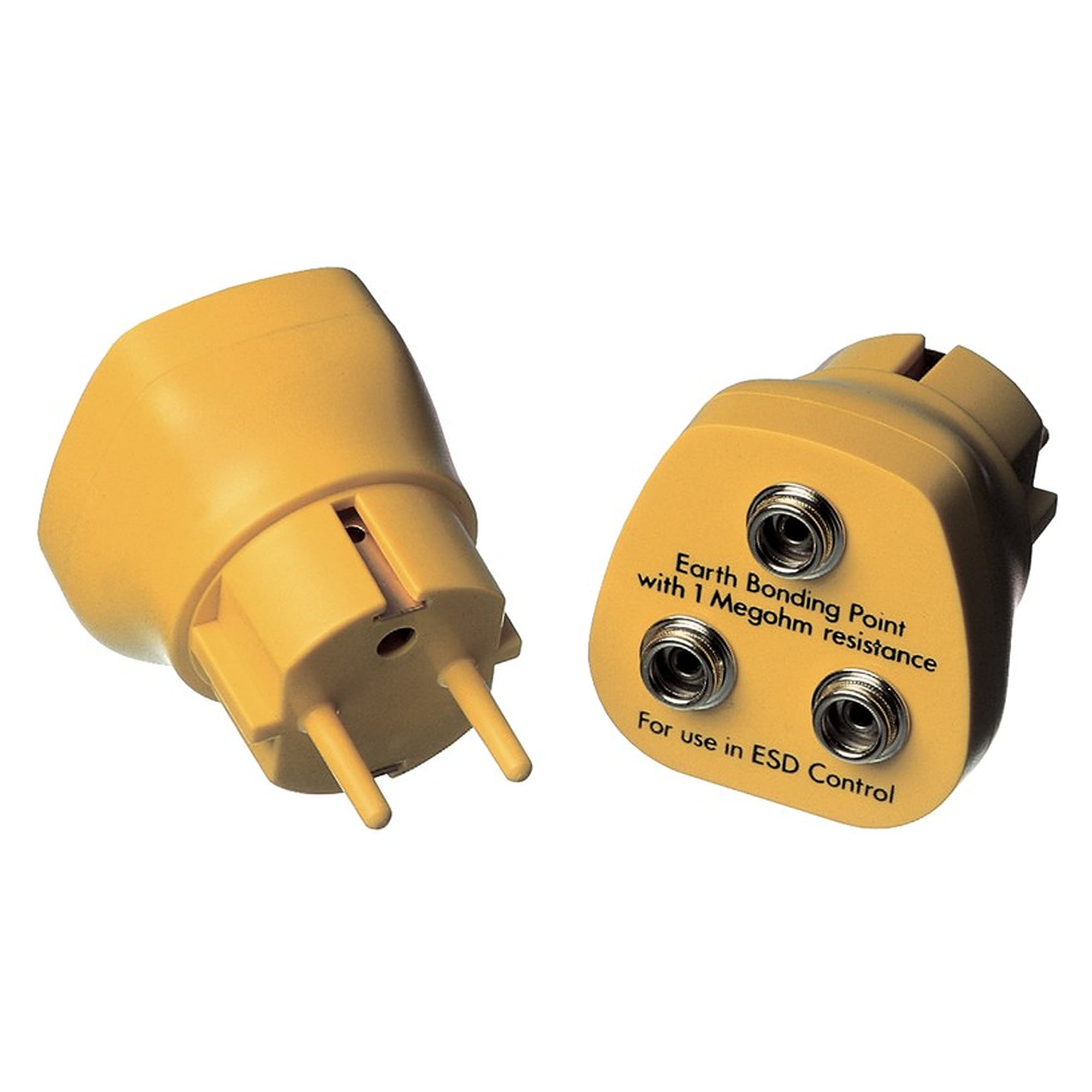

ESD-Erdungssysteme erfordern eine durchgängige Erdungsinfrastruktur mit definierten Erdungspunkten, die über 1 MOhm Widerstände mit dem Schutzleiter verbunden sind und einen Ableitwiderstand unter 1 GOhm aufweisen müssen. Handgelenkbandsysteme benötigen spezielle Erdungssteckdosen mit integrierter Widerstandsüberwachung, während Fersenerdungssysteme leitfähige oder ableitfähige Bodenbeläge mit einem Ableitwiderstand zwischen 1 x 10^6 und 1 x 10^9 Ohm voraussetzen. Die Kompatibilität zwischen verschiedenen Herstellersystemen ist durch standardisierte 4mm-Bananenstecker und 10mm-Druckknöpfe gewährleistet, wobei das Nietwerkzeug für 10mm Druckknöpfe von Warmbier universell einsetzbar ist.

Welche Schutzklassen und Betriebsparameter gelten für ESD-Erdungssysteme?

ESD-Erdungssysteme arbeiten typischerweise in Umgebungstemperaturen von -10°C bis +60°C bei relativer Luftfeuchtigkeit zwischen 12% und 90%, wobei niedrige Luftfeuchtigkeit unter 30% die elektrostatische Aufladung verstärkt und höhere Ableitwiderstände erfordert. Die elektrischen Schutzparameter umfassen maximale Durchgangswiderstände von 35 MOhm für Handgelenkbänder und 100 MOhm für Fersenerdungssysteme, während die Isolationsspannung mindestens 500V AC betragen muss. Mechanische Belastbarkeit wird durch Zugfestigkeit der Spiralkabel von mindestens 10N und Abriebfestigkeit der Kontaktelemente über 10.000 Zyklen definiert, wobei leitfähige Überzieher eine Durchstoßfestigkeit nach EN ISO 20344 aufweisen müssen.

Wie oft müssen ESD-Erdungssysteme gewartet und überprüft werden?

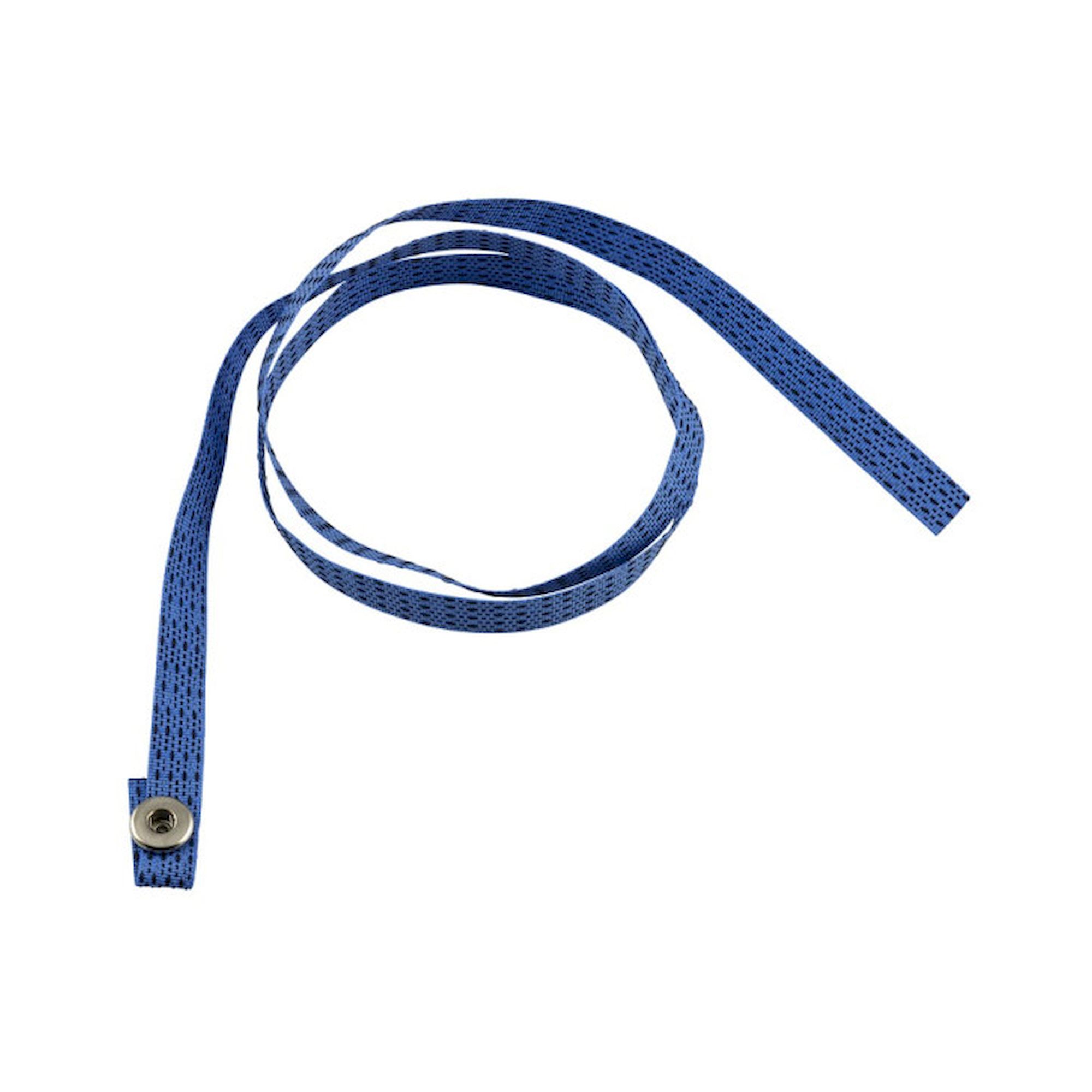

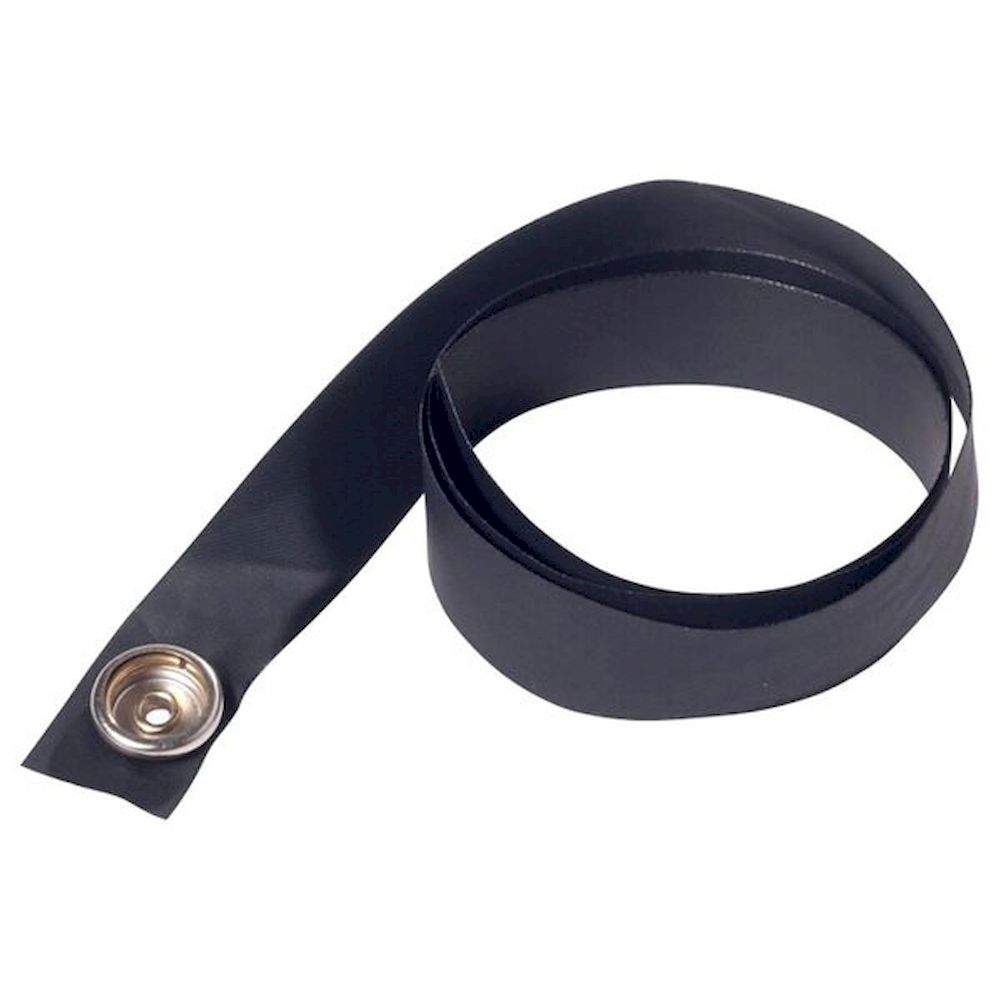

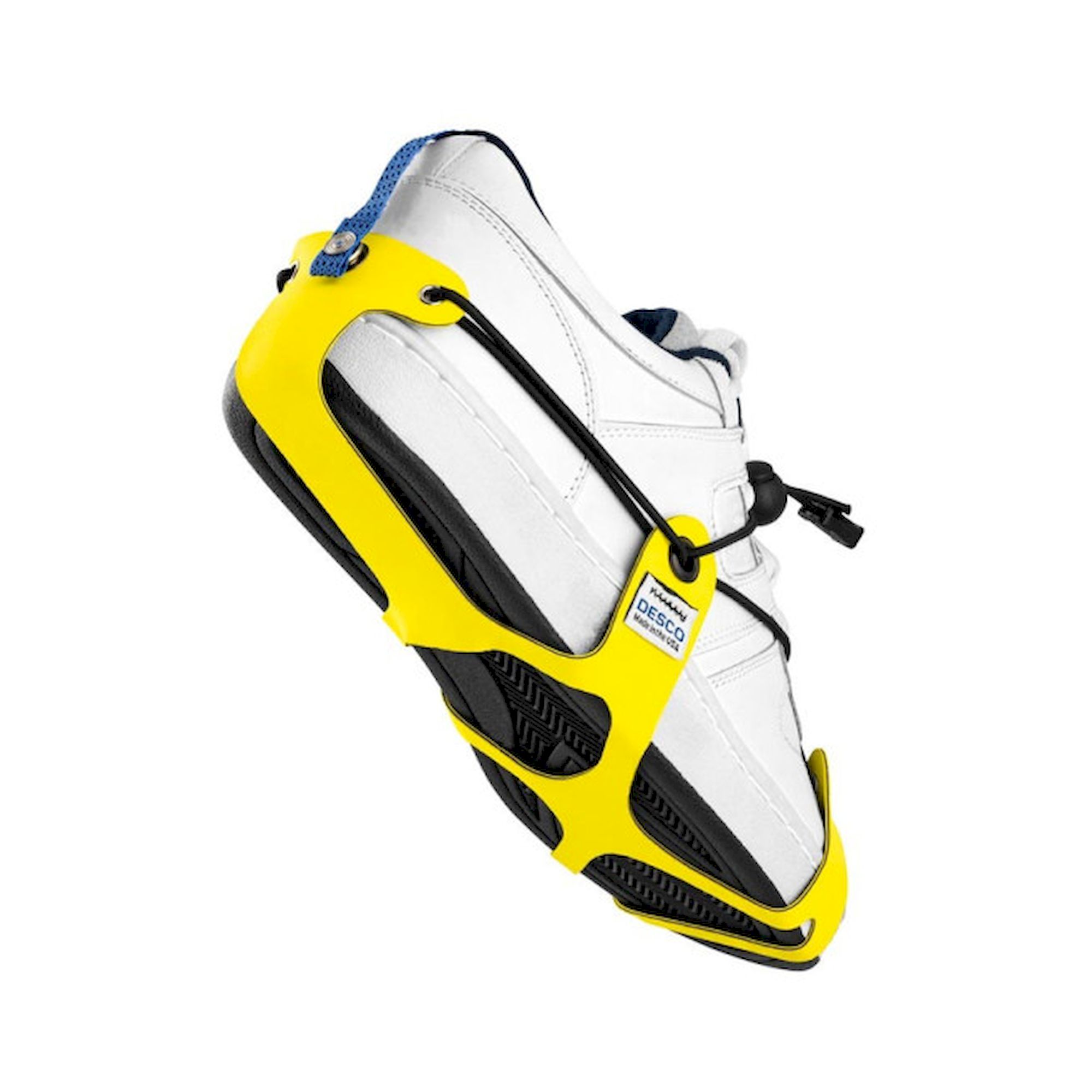

ESD-Erdungssysteme erfordern eine tägliche Funktionsprüfung des Durchgangswiderstands mittels ESD-Handgelenktester, wobei Werte außerhalb des Bereichs von 0,75 bis 35 MOhm einen sofortigen Austausch erfordern. Handgelenkbänder haben typischerweise eine Nutzungsdauer von 6-12 Monaten bei ordnungsgemäßer Pflege, während Spiralkabel aufgrund mechanischer Belastung häufiger getauscht werden müssen. Fersenerdungsriemen sind monatlich auf Verschleiß der leitfähigen Kontaktstellen zu prüfen und bei sichtbaren Beschädigungen oder Widerstandsabweichungen zu ersetzen, wobei die Erdungsband-10er-Packungen für das Sohlenbandsystem planmäßige Wartungsintervalle unterstützen.

Welche Wartungsintervalle und Lebensdauer haben verschiedene ESD-Erdungskomponenten?

Metallische Handgelenkbänder wie das DESCO Dual Conductor Metal Wrist Band erreichen bei sachgemäßer Handhabung eine Lebensdauer von 12-18 Monaten, während textile Varianten aufgrund von Hautfetten und Verschleiß nach 6-9 Monaten ersetzt werden sollten. Spiralkabel unterliegen mechanischem Verschleiß durch Dehnung und erreichen typischerweise 8-12 Monate Betriebsdauer, wobei eine wöchentliche Sichtprüfung auf Knicke und Beschädigungen der Isolation erforderlich ist. Fersenerdungsriemen haben abhängig von der Gehfrequenz eine Nutzungsdauer von 3-6 Monaten, während ESD-Einwegfersenbänder für den einmaligen Gebrauch konzipiert sind und Überziehschuhe je nach Beanspruchung 1-5 Arbeitstage verwendet werden können.
