Trockenlagerschränke

Q: Was sind Trockenlagerschränke und für welche Industriezweige werden sie eingesetzt?

Trockenlagerschränke sind speziell entwickelte Lagersysteme zur kontrollierten Aufbewahrung feuchtigkeitsempfindlicher elektronischer Bauteile bei definierten Luftfeuchtigkeitswerten zwischen 1-60% rH. Diese ESD-sicheren Schränke finden primären Einsatz in der Elektronikfertigung, Halbleiterindustrie und Leiterplattenproduktion, wo SMD-Komponenten, Leiterplatten und elektronische Module vor Oxidation und Feuchtigkeitsschäden geschützt werden müssen. Die präzise Klimakontrolle verhindert die Degradation von Lötstellen und gewährleistet die Prozesssicherheit in der Oberflächenmontagetechnik.

Q: Welche technischen Auswahlkriterien sind bei Trockenlagerschränken zu beachten?

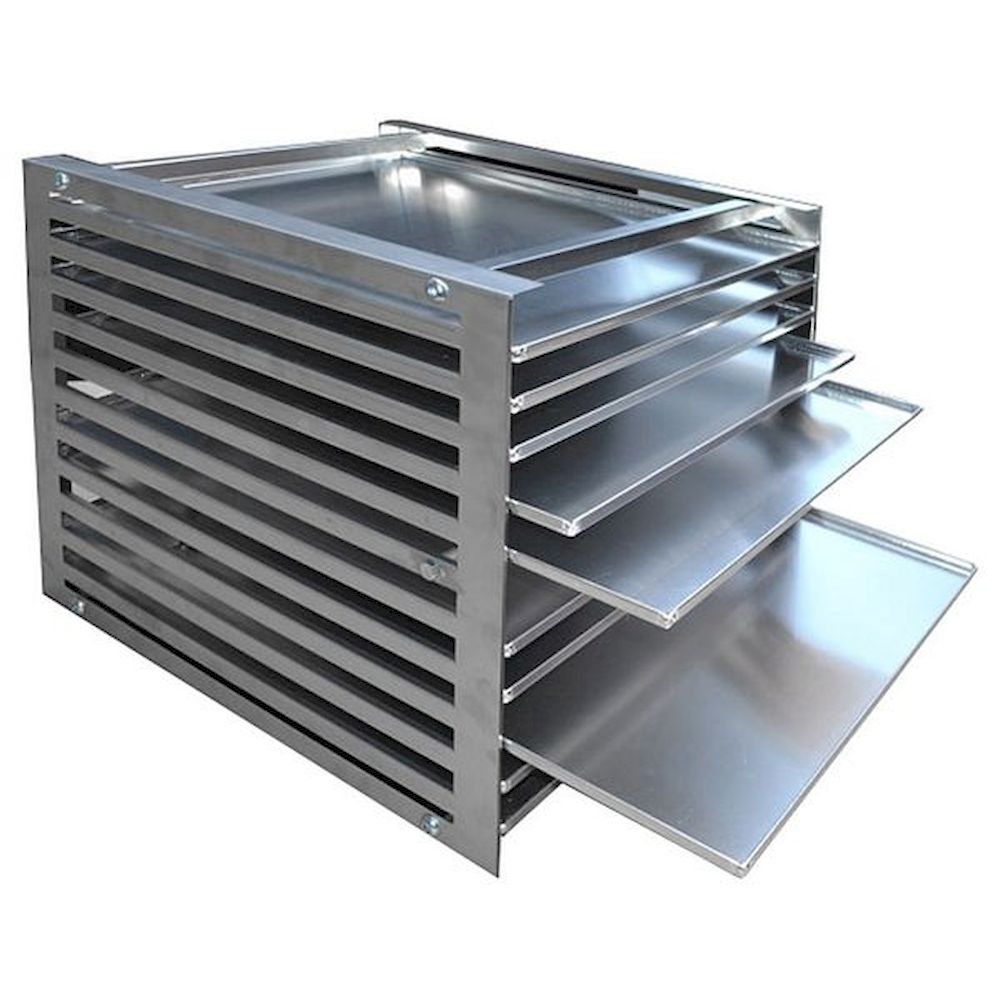

Die Auswahl von Trockenlagerschränken erfolgt primär nach der erforderlichen Luftfeuchtigkeitsregelung, wobei Präzisionsregler Werte von ±2% rH bei Sollwerten zwischen 1-60% rH erreichen. Entscheidend sind das Lagervolumen für spezifische Bauteilgrößen wie SMD-Spulen mit Durchmessern von 180-380 mm sowie die Anzahl der Tablare, beispielsweise Rack-Systeme für bis zu 10 Tablare bei Ghibli II Systemen. Die ESD-Schutzklasse nach DIN EN 61340 bestimmt die Oberflächenwiderstände der Innenausstattung, während die Trocknungszeit und Kapazität der Entfeuchtungseinheit die Effizienz des Lagersystems definieren.

Q: Welche Normen und Zertifizierungen gelten für Trockenlagerschränke?

Trockenlagerschränke für die Elektronikfertigung müssen der DIN EN 61340-5-1 für ESD-Schutzmaßnahmen entsprechen und Oberflächenwiderstände zwischen 10^6 und 10^12 Ohm aufweisen. Die Luftfeuchtigkeitsmessung erfolgt nach DIN EN ISO 7730 mit kalibrierten Sensoren, während die Klimastabilität nach IEC 60068-2-78 geprüft wird. Für den Einsatz in explosionsgefährdeten Bereichen sind ATEX-zertifizierte Ausführungen nach Richtlinie 2014/34/EU erforderlich, und die elektromagnetische Verträglichkeit muss der EN 61000 entsprechen.

Q: Worin unterscheiden sich die verschiedenen Trockenlagerschrank-Varianten?

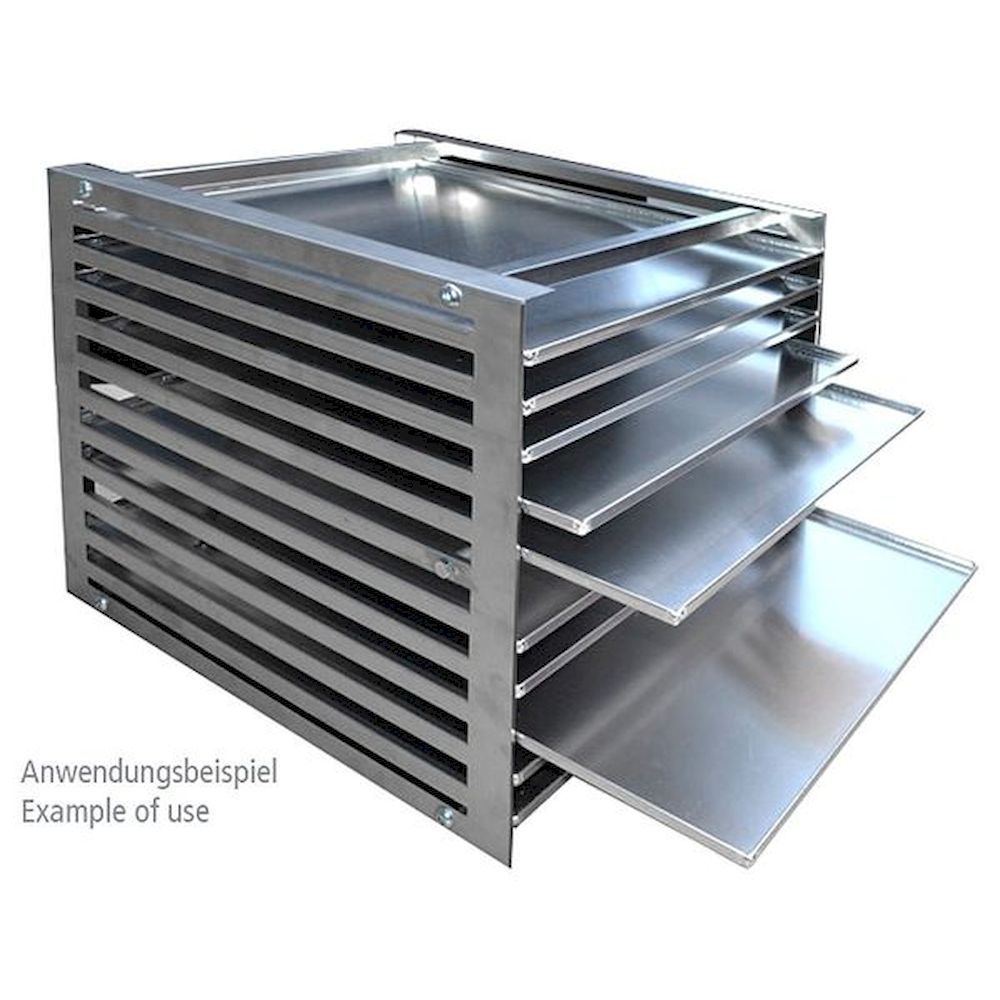

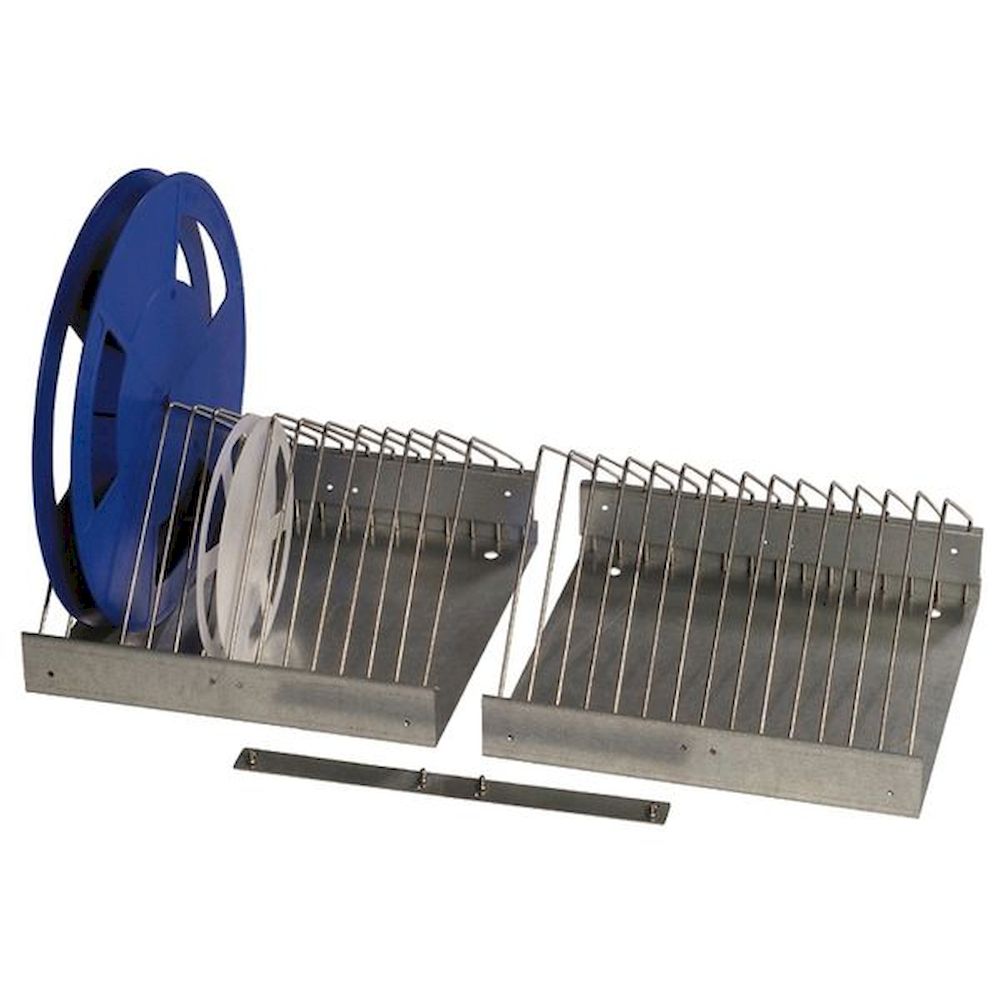

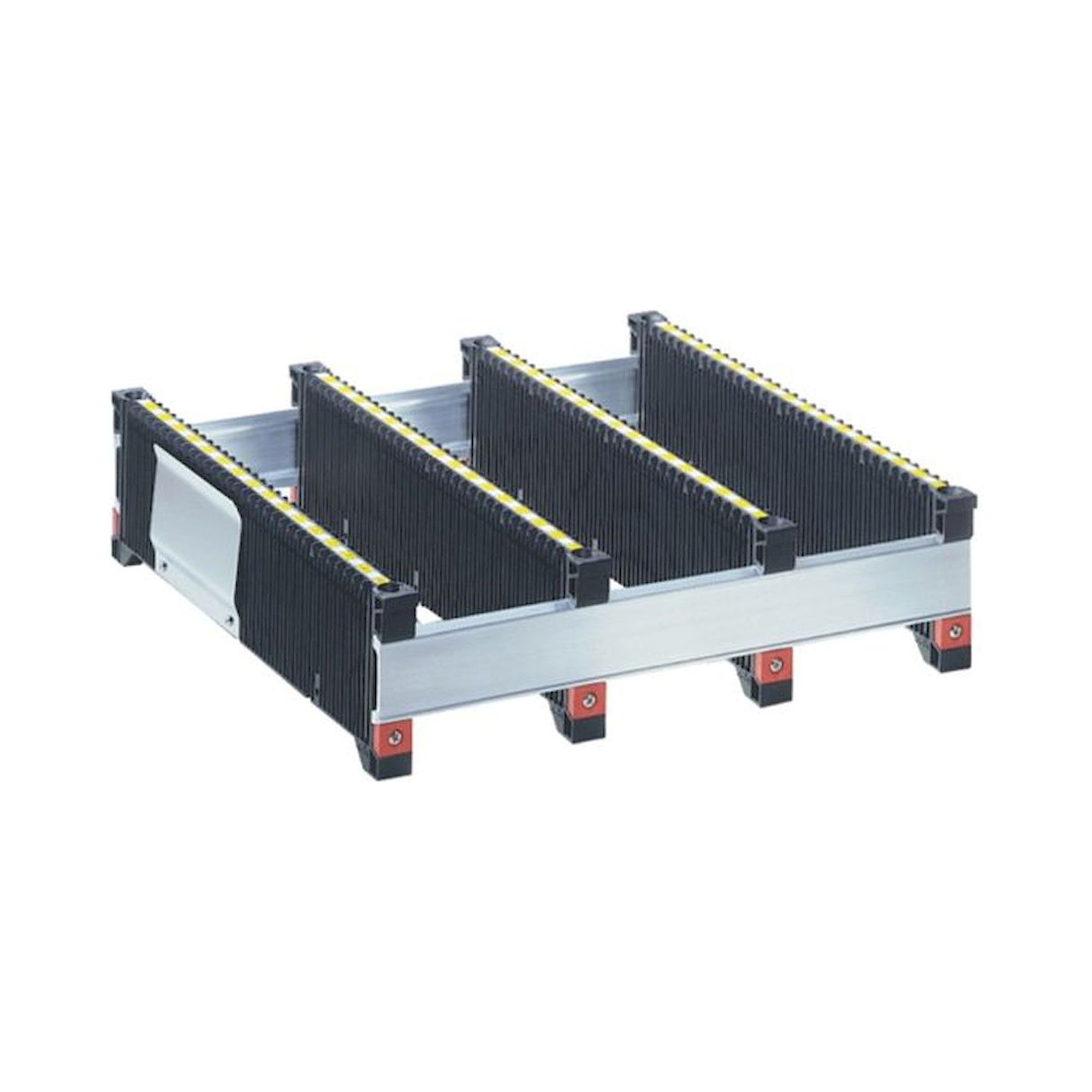

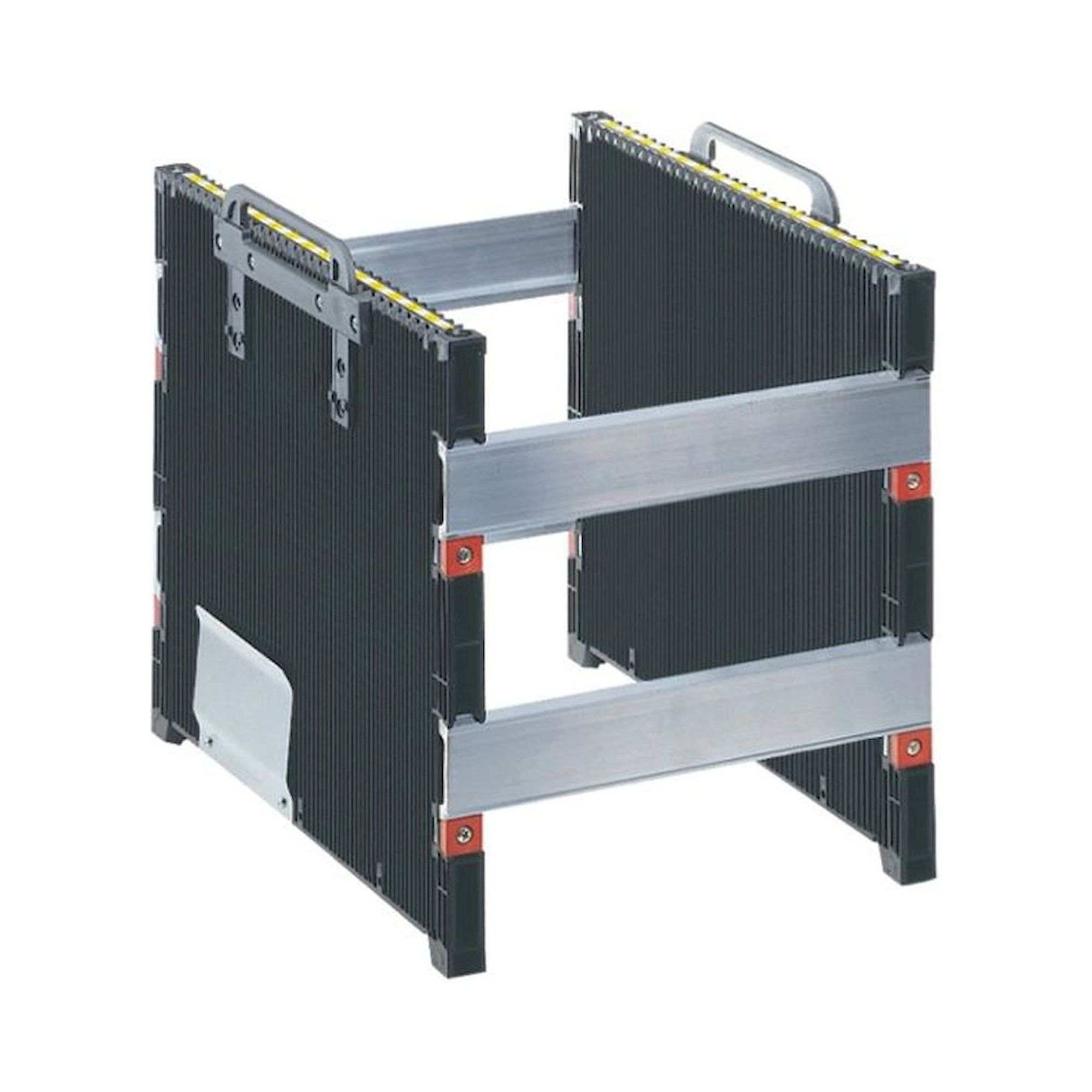

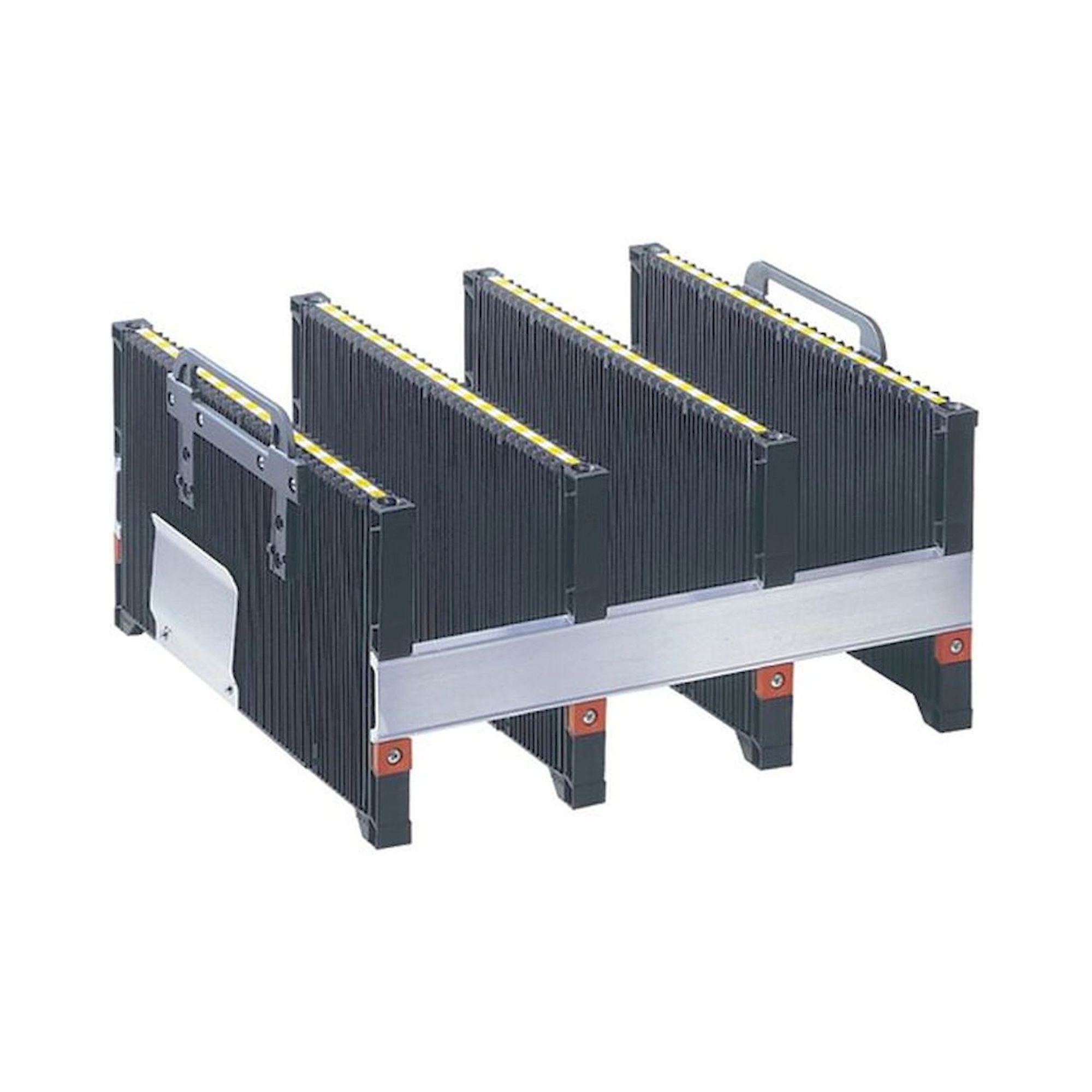

Trockenlagerschränke unterscheiden sich primär in der Entfeuchtungstechnologie zwischen Adsorptions- und Kondensationsverfahren, wobei Adsorptionsschränke Restfeuchten unter 1% rH erreichen. Modulare Systeme wie Ghibli II ermöglichen flexible Konfigurationen mit wechselbaren Trayholdern und Alarmboxen für Überwachungsfunktionen, während statische Schränke feste Regalstrukturen aufweisen. Spezialisierte Varianten für SMD-Spulenständer bieten angepasste Halterungen für Spulendurchmesser von 180-380 mm mit ESD-Trennwänden, während Leiterplatten-Magazinsysteme wie die cab-Serie 8910063-8910065 für unterschiedliche PCB-Formate von 100-300 mm optimiert sind.

Q: Welche Installationsanforderungen und Systemkompatibilität haben Trockenlagerschränke?

Trockenlagerschränke erfordern eine 230V/50Hz Netzanschluss mit Schutzleiterverbindung und einen ESD-gerechten Erdungsanschluss mit weniger als 1 Ohm Widerstand zur EPA-Erdungsschiene nach DIN EN 61340-5-1. Die Aufstellung erfolgt auf schwingungsfreiem Untergrund mit mindestens 10 cm Wandabstand für die Luftzirkulation der Entfeuchtungseinheit. Modulare Systeme wie Ghibli II bieten Rack-Kompatibilität für Standardtablare und ermöglichen die Integration von Alarmsystemen über serielle RS485-Schnittstellen für die Anbindung an Gebäudeleitsysteme.

Q: Welche Schutzart und Betriebsbedingungen gelten für Trockenlagerschränke?

Trockenlagerschränke für Industrieanwendungen erreichen typisch Schutzart IP40 nach DIN EN 60529 für Schutz gegen feste Fremdkörper über 1 mm Durchmesser ohne Schutz gegen Spritzwasser. Der Betriebstemperaturbereich liegt standardmäßig zwischen +5°C und +40°C Umgebungstemperatur bei maximal 80% relativer Luftfeuchtigkeit der Umgebung. ESD-sichere Ausführungen gewährleisten Oberflächenwiderstände zwischen 10^6 und 10^11 Ohm bei 500V Prüfspannung und erfüllen die Anforderungen der Schutzklasse 3 nach DIN EN 61340-5-1 für empfindliche elektronische Bauteile.

Q: Welche Wartungsintervalle und Inspektionszyklen sind bei Trockenlagerschränken erforderlich?

Trockenlagerschränke erfordern eine monatliche Kalibrierungsprüfung der Feuchtigkeitssensoren mit Referenzmessgeräten nach DIN EN ISO 7730 und eine jährliche messtechnische Überprüfung durch akkreditierte Kalibrierlaboratorien. Die Entfeuchtungseinheit benötigt alle 6 Monate eine Wartung mit Regeneration der Adsorptionsmittel und Austausch der HEPA-Filter, während ESD-Messungen der Oberflächenwiderstände quartalsweise nach DIN EN 61340-5-1 durchzuführen sind. Bei ordnungsgemäßer Wartung erreichen hochwertige Trockenlagerschränke eine Betriebsdauer von 15-20 Jahren mit gleichbleibender Präzision der Klimaregelung.

Trockenlagerschränke halten feuchteempfindliche Bauteile dauerhaft unter 5 % relativer Luftfeuchte und schützen MSL-klassifizierte SMD-Komponenten vor Feuchtigkeitsaufnahme nach IPC/JEDEC J-STD-033. Die Iteco Ghibli-Baureihe arbeitet mit regenerierenden Zeolith-Entfeuchtermodulen, die ohne Verbrauchsmaterial auskommen und Restfeuchten bis unter 1 % rF erreichen. Damit lassen sich angebrochene Trockenverpackungen ohne erneutes Backen weiterverarbeiten und die Floor Life der Bauteile wird angehalten.

30 Artikel
3 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Trockenlagerschränke richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

💧 < 5 % rF, Spitze < 1 % rF - Zeolith-Entfeuchtung Ghibli, ohne Verbrauchsmaterial

✓ IPC/JEDEC J-STD-033, MSL 1-6 - normgerechte Lagerung feuchteempfindlicher SMD-Bauteile

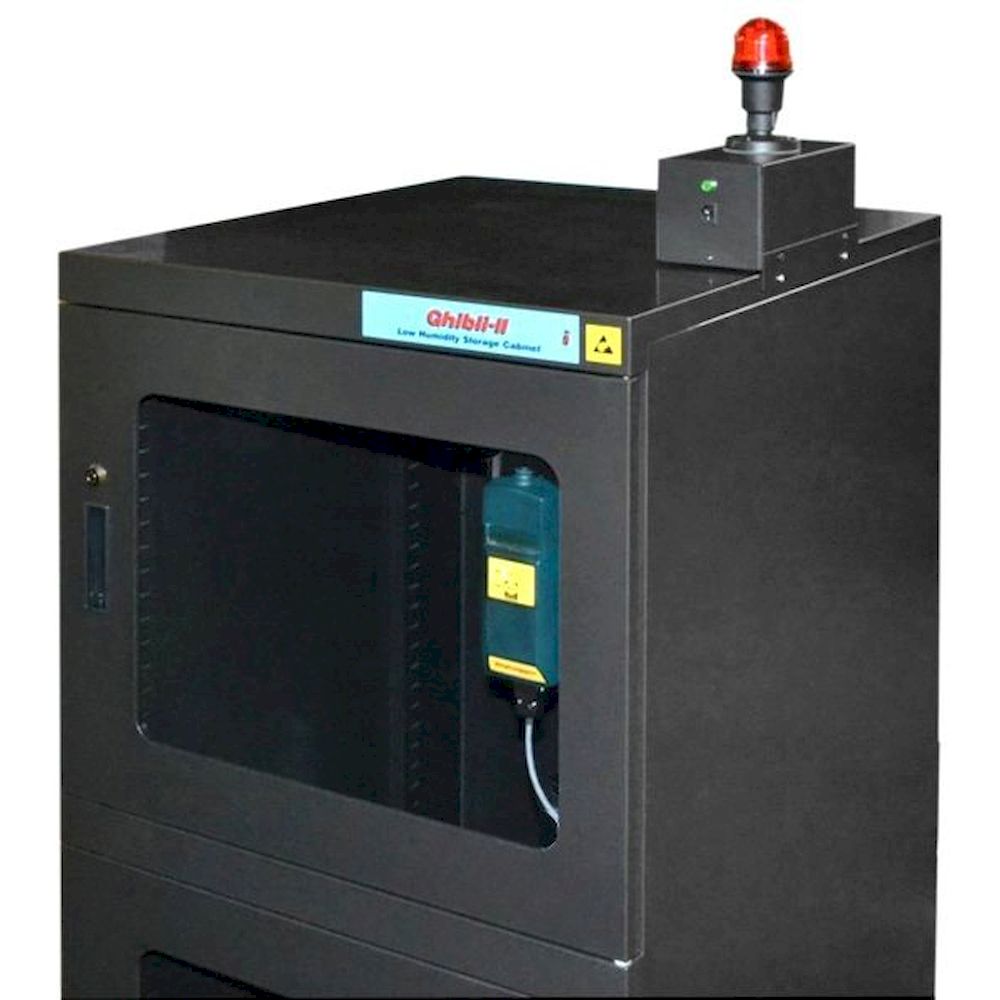

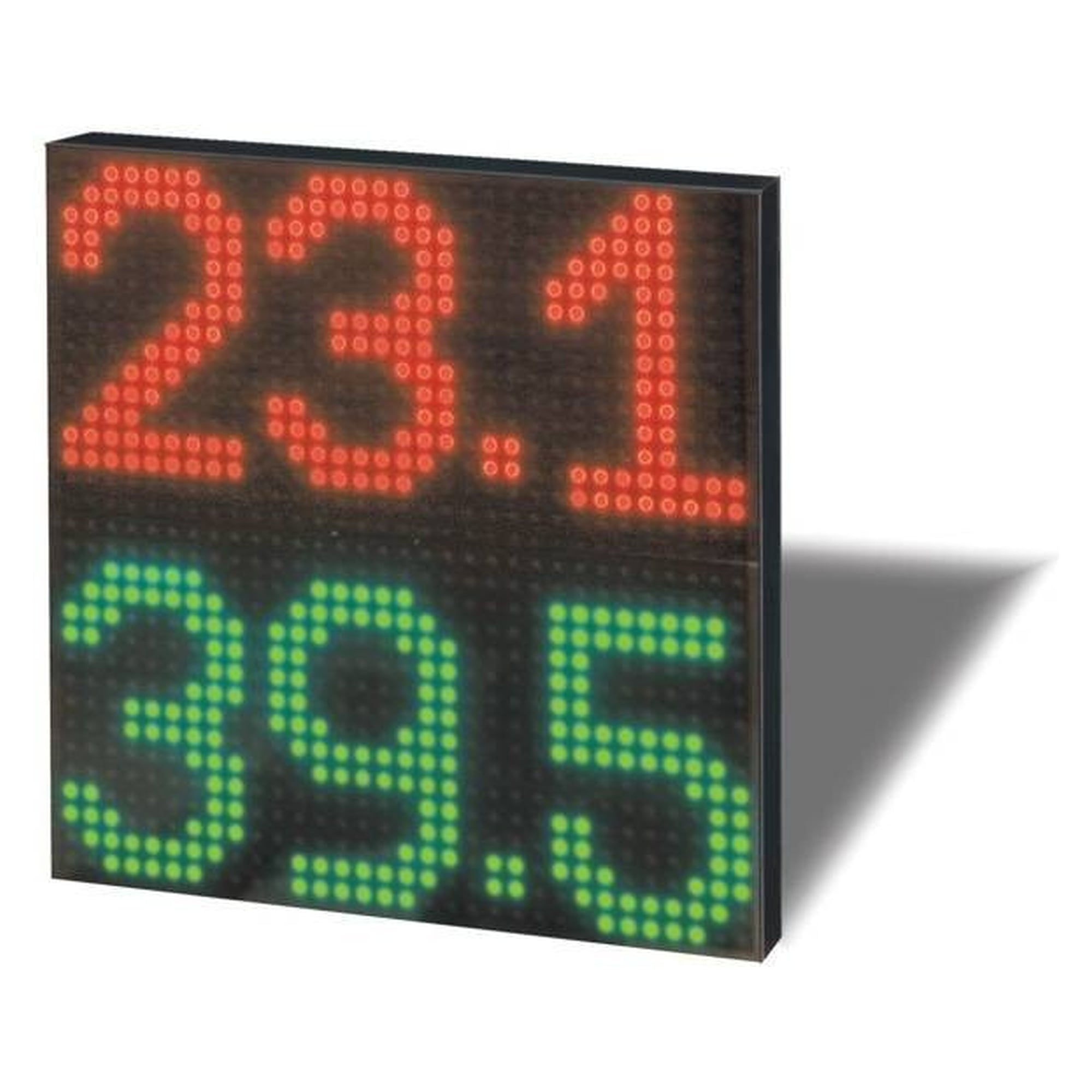

📊 Feuchte- und Temperaturüberwachung - Alarm-Box, Datenlogger mit USB oder Ethernet (Iteco 8104856, 8105113E/U)

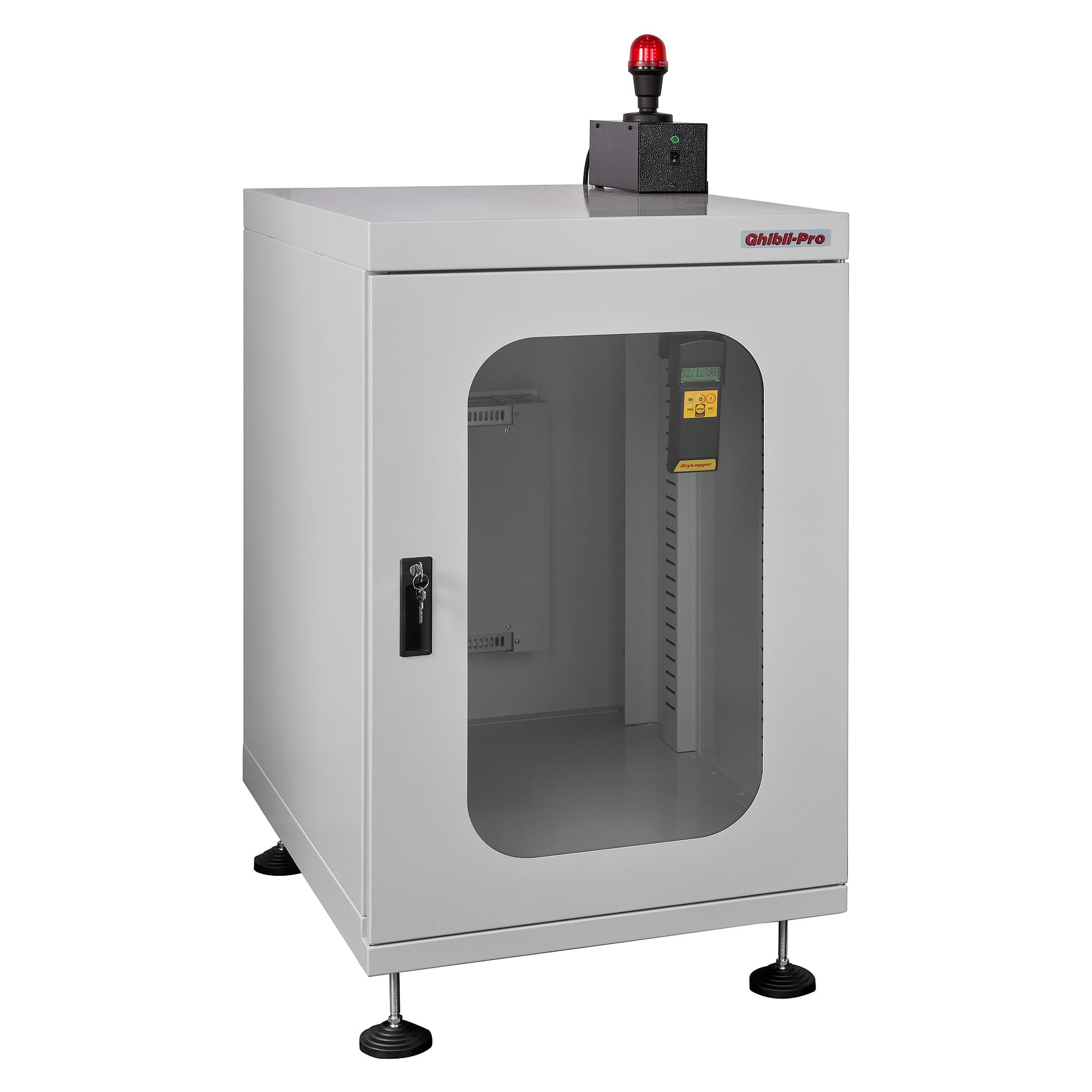

⚙ Edelstahl- und Aluminium-Fachböden - chemisch beständig, für Tablett- und Rollenlagerung (495x565x12 mm, 510x606 mm, 1100x610 mm)

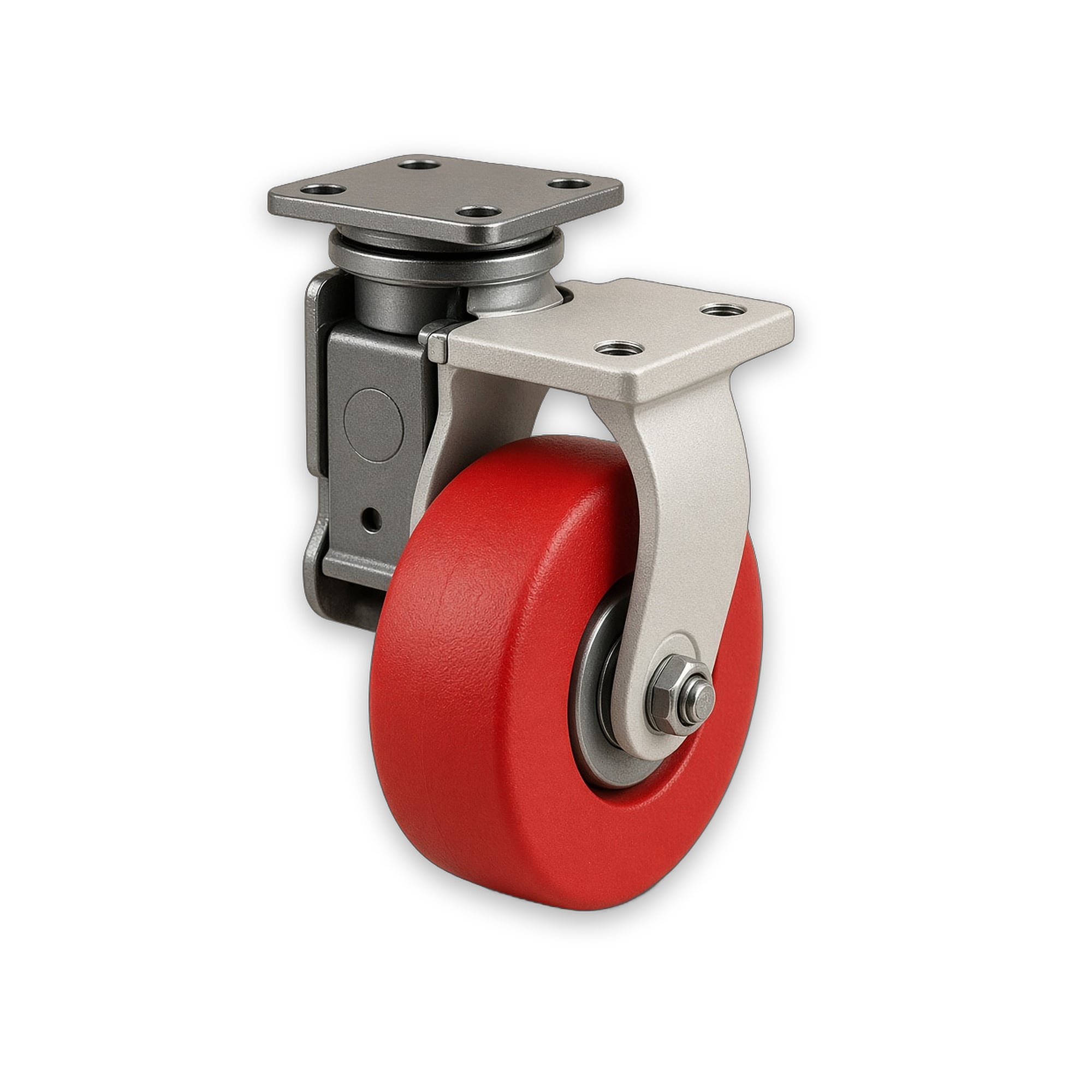

📦 Leitfähige Rollen mit Bremse - mobile Aufstellung, ESD-sicher (Iteco 8106850)

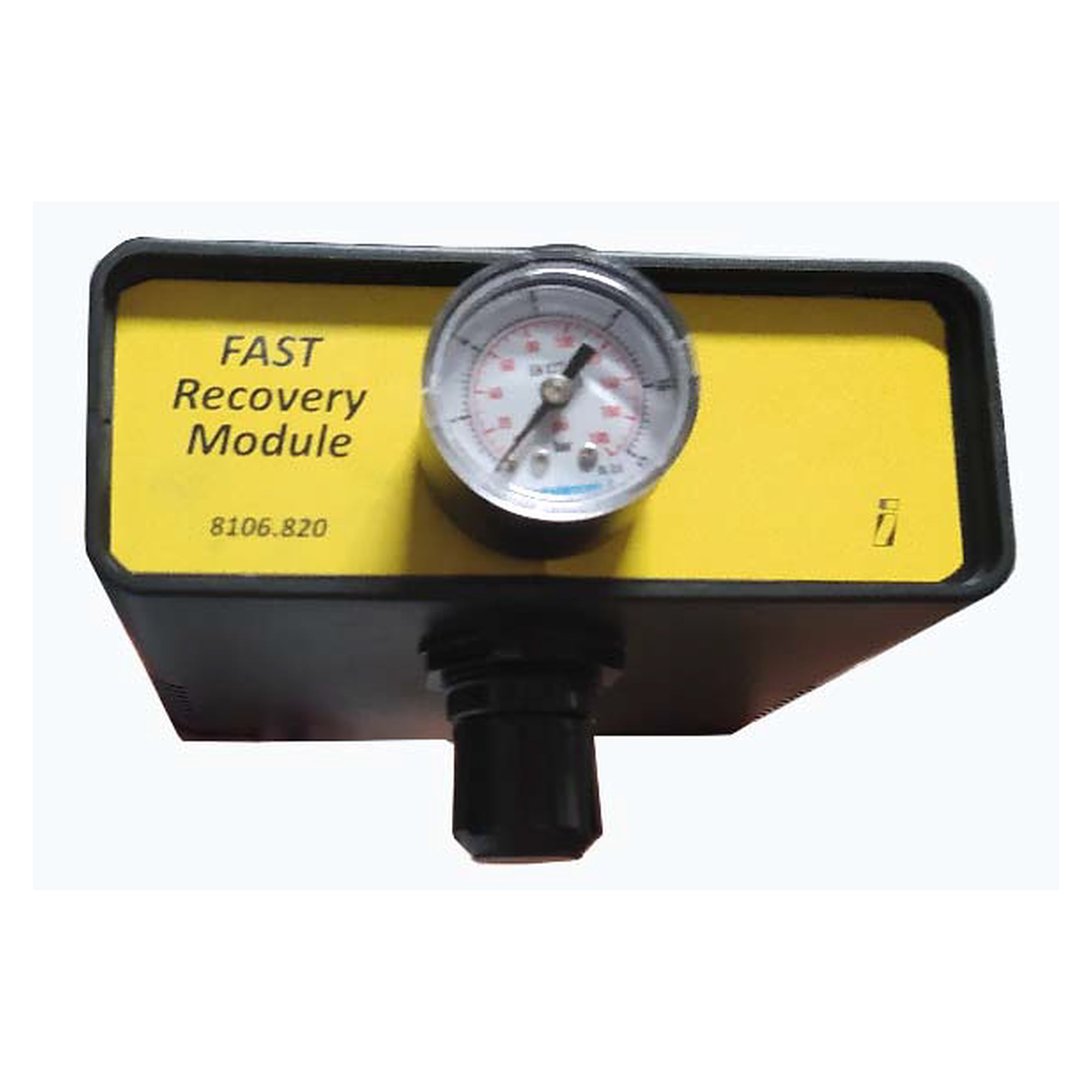

✦ Schnelle Feuchtrückgewinnung - Zusatzmodul für Ghibli (Iteco 8106820), kürzere Zykluszeiten

Auswahl und Ausstattung

Maßgeblich für die Auswahl sind das benötigte Innenvolumen, die geforderte Restfeuchte und die Überwachungsanforderungen. Für die reine Lagerung genügt ein Grundschrank mit Zeolith-Modul (Iteco 8104852). Für dokumentationspflichtige Prozesse kommen Datenlogger mit Ethernet-Anbindung (Iteco 8105113E) oder USB (8105113U) sowie Alarmierung hinzu. Fachböden aus Edelstahl für 10 Tabletts (8104865, 8106866) oder Aluminium-Tabletts (8106583) erweitern den Schrank für JEDEC-Tablett-Stapel oder Bauteilrollen. Der Continuous Monitor Ghibli ADV (Iteco 9263652) ermöglicht eine lückenlose 24/7-Überwachung. Rekalibriereinheiten (CK-005, CK-013) sichern die Messgenauigkeit des Datenloggers langfristig.

Typische Einsatzbereiche

Typische Einsatzbereiche: SMT-Fertigung und Bauteillagerung (IPC/JEDEC J-STD-033, MSL 1-6), Reparatur und Rework feuchteempfindlicher Baugruppen, Lagerung von PCB-Leerplatinen und Lotpasten sowie Qualitäts- und Wareneingangsbereiche mit dokumentierter Klimaführung.

FAQ

Häufige Fragen zu Trockenlagerschränke

Was sind Trockenlagerschränke und für welche Industriezweige werden sie eingesetzt?

Trockenlagerschränke sind speziell entwickelte Lagersysteme zur kontrollierten Aufbewahrung feuchtigkeitsempfindlicher elektronischer Bauteile bei definierten Luftfeuchtigkeitswerten zwischen 1-60% rH. Diese ESD-sicheren Schränke finden primären Einsatz in der Elektronikfertigung, Halbleiterindustrie und Leiterplattenproduktion, wo SMD-Komponenten, Leiterplatten und elektronische Module vor Oxidation und Feuchtigkeitsschäden geschützt werden müssen. Die präzise Klimakontrolle verhindert die Degradation von Lötstellen und gewährleistet die Prozesssicherheit in der Oberflächenmontagetechnik.

Welche technischen Auswahlkriterien sind bei Trockenlagerschränken zu beachten?

Die Auswahl von Trockenlagerschränken erfolgt primär nach der erforderlichen Luftfeuchtigkeitsregelung, wobei Präzisionsregler Werte von ±2% rH bei Sollwerten zwischen 1-60% rH erreichen. Entscheidend sind das Lagervolumen für spezifische Bauteilgrößen wie SMD-Spulen mit Durchmessern von 180-380 mm sowie die Anzahl der Tablare, beispielsweise Rack-Systeme für bis zu 10 Tablare bei Ghibli II Systemen. Die ESD-Schutzklasse nach DIN EN 61340 bestimmt die Oberflächenwiderstände der Innenausstattung, während die Trocknungszeit und Kapazität der Entfeuchtungseinheit die Effizienz des Lagersystems definieren.

Welche Normen und Zertifizierungen gelten für Trockenlagerschränke?

Trockenlagerschränke für die Elektronikfertigung müssen der DIN EN 61340-5-1 für ESD-Schutzmaßnahmen entsprechen und Oberflächenwiderstände zwischen 10^6 und 10^12 Ohm aufweisen. Die Luftfeuchtigkeitsmessung erfolgt nach DIN EN ISO 7730 mit kalibrierten Sensoren, während die Klimastabilität nach IEC 60068-2-78 geprüft wird. Für den Einsatz in explosionsgefährdeten Bereichen sind ATEX-zertifizierte Ausführungen nach Richtlinie 2014/34/EU erforderlich, und die elektromagnetische Verträglichkeit muss der EN 61000 entsprechen.

Worin unterscheiden sich die verschiedenen Trockenlagerschrank-Varianten?

Trockenlagerschränke unterscheiden sich primär in der Entfeuchtungstechnologie zwischen Adsorptions- und Kondensationsverfahren, wobei Adsorptionsschränke Restfeuchten unter 1% rH erreichen. Modulare Systeme wie Ghibli II ermöglichen flexible Konfigurationen mit wechselbaren Trayholdern und Alarmboxen für Überwachungsfunktionen, während statische Schränke feste Regalstrukturen aufweisen. Spezialisierte Varianten für SMD-Spulenständer bieten angepasste Halterungen für Spulendurchmesser von 180-380 mm mit ESD-Trennwänden, während Leiterplatten-Magazinsysteme wie die cab-Serie 8910063-8910065 für unterschiedliche PCB-Formate von 100-300 mm optimiert sind.

Welche Installationsanforderungen und Systemkompatibilität haben Trockenlagerschränke?

Trockenlagerschränke erfordern eine 230V/50Hz Netzanschluss mit Schutzleiterverbindung und einen ESD-gerechten Erdungsanschluss mit weniger als 1 Ohm Widerstand zur EPA-Erdungsschiene nach DIN EN 61340-5-1. Die Aufstellung erfolgt auf schwingungsfreiem Untergrund mit mindestens 10 cm Wandabstand für die Luftzirkulation der Entfeuchtungseinheit. Modulare Systeme wie Ghibli II bieten Rack-Kompatibilität für Standardtablare und ermöglichen die Integration von Alarmsystemen über serielle RS485-Schnittstellen für die Anbindung an Gebäudeleitsysteme.

Welche Schutzart und Betriebsbedingungen gelten für Trockenlagerschränke?

Trockenlagerschränke für Industrieanwendungen erreichen typisch Schutzart IP40 nach DIN EN 60529 für Schutz gegen feste Fremdkörper über 1 mm Durchmesser ohne Schutz gegen Spritzwasser. Der Betriebstemperaturbereich liegt standardmäßig zwischen +5°C und +40°C Umgebungstemperatur bei maximal 80% relativer Luftfeuchtigkeit der Umgebung. ESD-sichere Ausführungen gewährleisten Oberflächenwiderstände zwischen 10^6 und 10^11 Ohm bei 500V Prüfspannung und erfüllen die Anforderungen der Schutzklasse 3 nach DIN EN 61340-5-1 für empfindliche elektronische Bauteile.

Welche Wartungsintervalle und Inspektionszyklen sind bei Trockenlagerschränken erforderlich?

Trockenlagerschränke erfordern eine monatliche Kalibrierungsprüfung der Feuchtigkeitssensoren mit Referenzmessgeräten nach DIN EN ISO 7730 und eine jährliche messtechnische Überprüfung durch akkreditierte Kalibrierlaboratorien. Die Entfeuchtungseinheit benötigt alle 6 Monate eine Wartung mit Regeneration der Adsorptionsmittel und Austausch der HEPA-Filter, während ESD-Messungen der Oberflächenwiderstände quartalsweise nach DIN EN 61340-5-1 durchzuführen sind. Bei ordnungsgemäßer Wartung erreichen hochwertige Trockenlagerschränke eine Betriebsdauer von 15-20 Jahren mit gleichbleibender Präzision der Klimaregelung.
