Schon gewusst? 217 °C

SAC305 besteht aus 96,5 Prozent Zinn, 3 Prozent Silber und 0,5 Prozent Kupfer. Es schmilzt bei etwa 217 Grad Celsius, rund 34 Grad über dem alten eutektischen Zinn-Blei-Lot.

Lötspitzen ansehen

Leister Heißluftgeräte

Löttechnik

Leister Heißluftgeräte umfassen Handgeräte und stationäre Heißluftsysteme für Lötanwendungen in der Elektronikfertigung. Das Sortiment reicht von kompakten 460-W-Analoggeräten (Leister 100648) über 1600-W-Geräte (141227) bis zu 2000-W-Stationen (101881). Zugehörige Düsen für den HOTJET und TRIAC decken Öffnungen von 2 mm (107146) bis 5 mm (107144, 100303) und vierseitige Heißluftdüsen von 10,1x10,1 mm bis 40,1x40,1 mm für SMD-Rework ab.

Leister ist bekannt für präzise einstellbare Lufttemperatur und -menge. Die Geräte des TRIAC- und HOTJET-Typs werden häufig in Verbindung mit prozessspezifischen Düsen für BGA- und QFP-Rework eingesetzt. Der Heißluftstrom ist über Luftmenge und Temperatur unabhängig regelbar, was eine schonende Wärmezufuhr an temperaturempfindlichen Baugruppen ermöglicht.

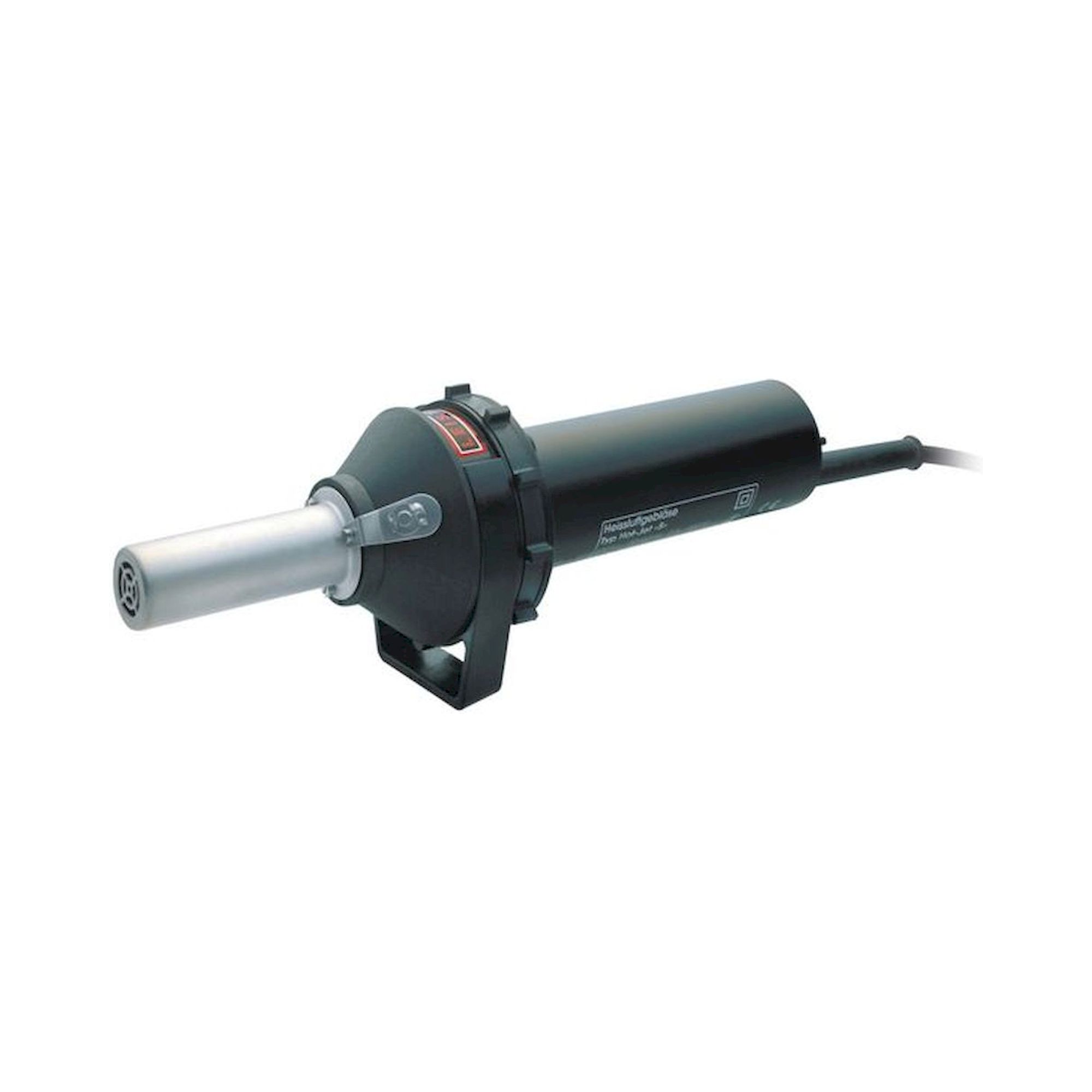

⚡ 460 W analoges Gerät - Leister 100648, kompakt, stufenlose Einstellung

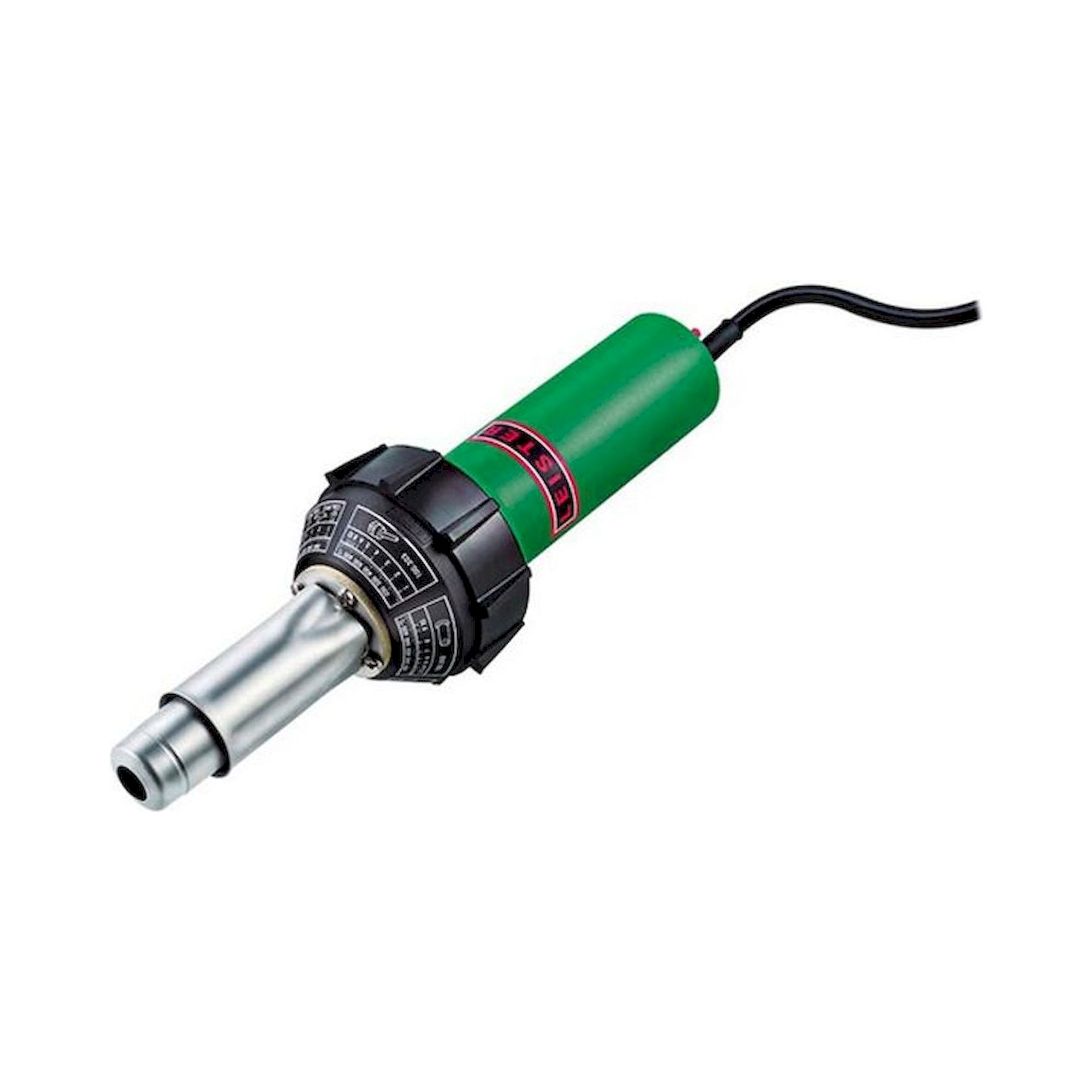

⚡ 1600 W Heißluftgerät - Leister 141227, für mittlere bis grosse Bauteile

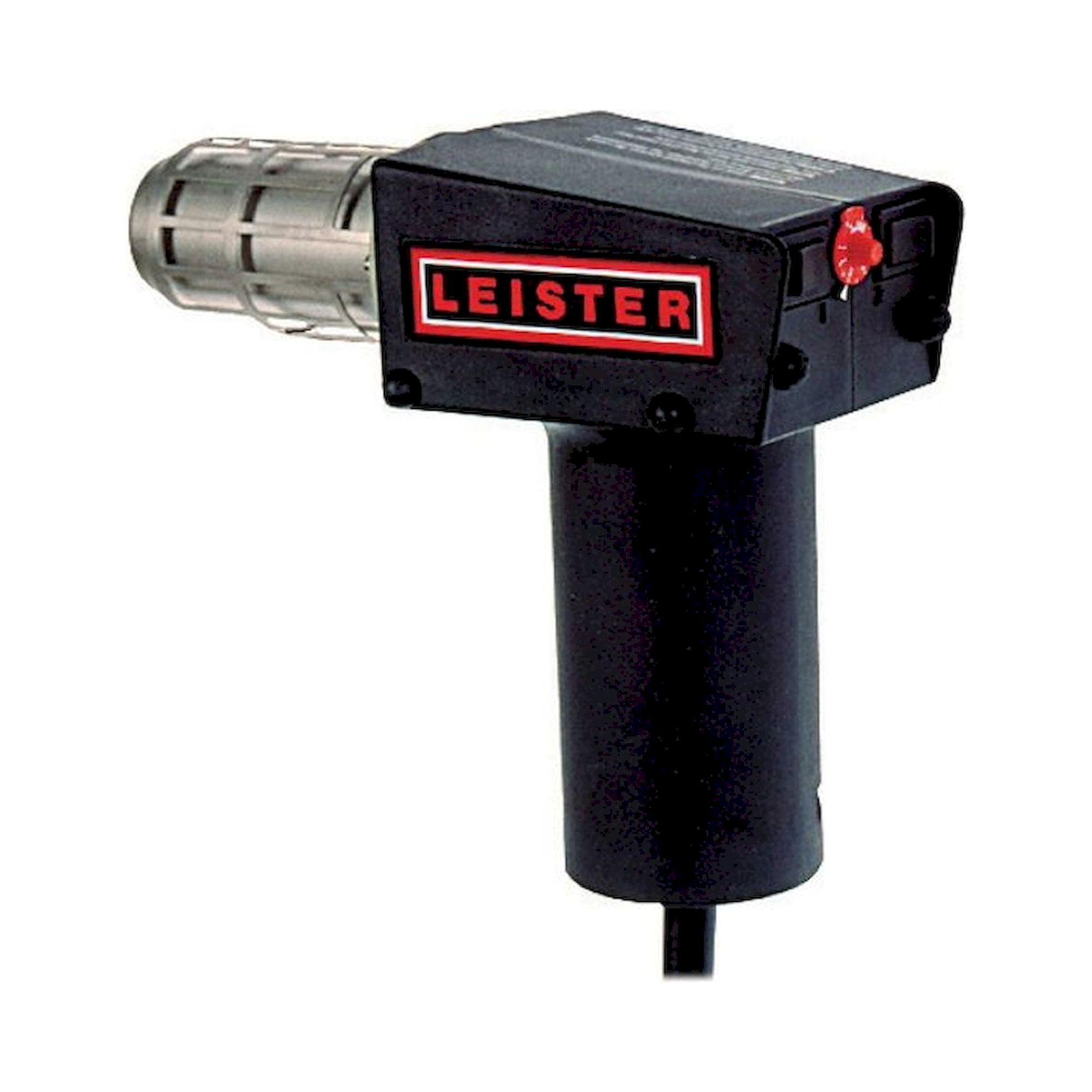

⚡ 2000 W Heißluftgerät - Leister 101881, hohe Leistung für massereiche Baugruppen

⚙ Runddüsen 2-5 mm - HOTJET: 2 mm (107146), 3x1,5 mm (107148), 4 mm (107151), 5 mm (107144); TRIAC: 5 mm (100303)

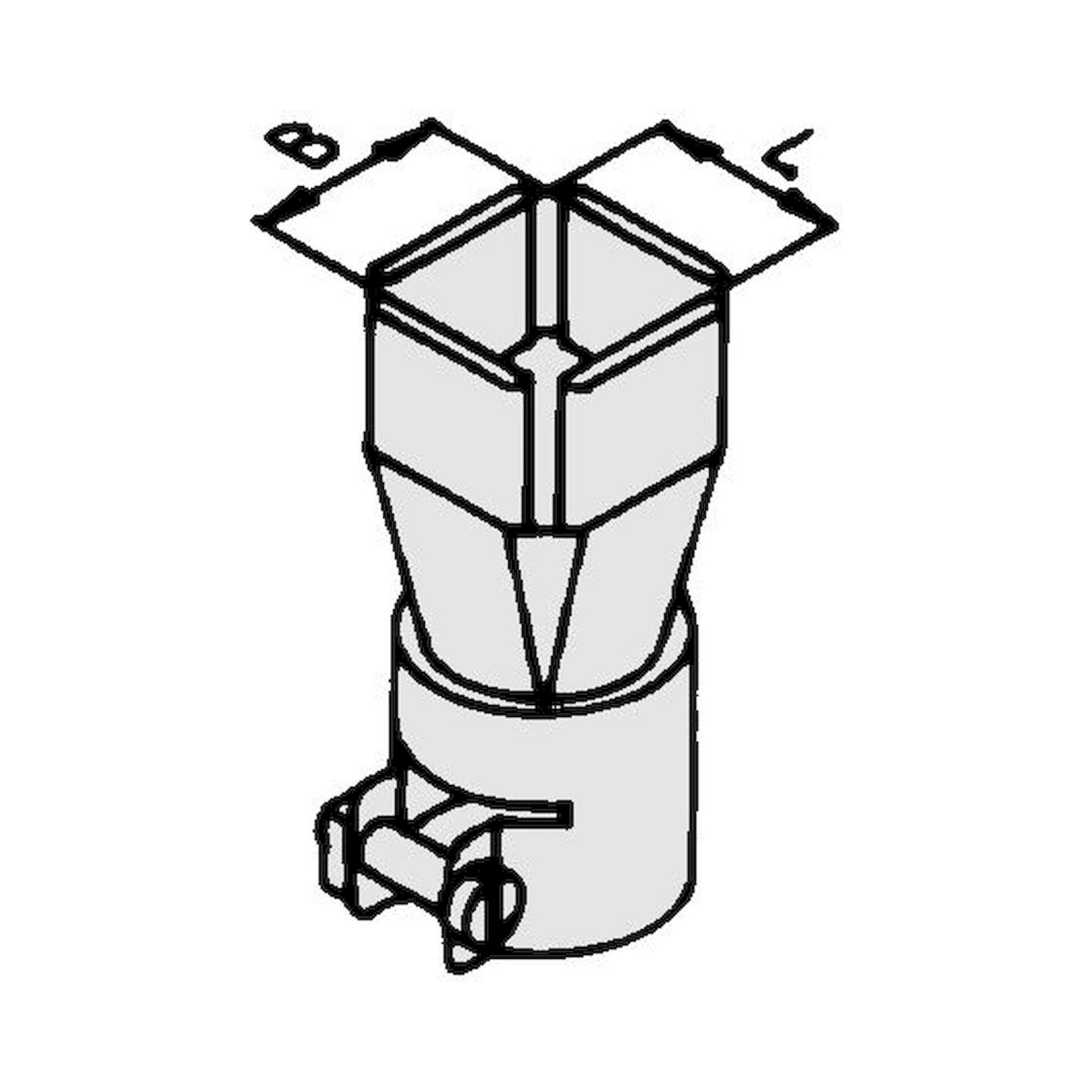

⚙ Vierseitige Heißluftdüsen, 10-40 mm - 10,1x10,1 mm bis 40,1x40,1 mm für QFP, BGA-nahe Formate

✓ Unabhängige Regelung Luftmenge/Temperatur - präziser Wärmeeintrag, schonend für benachbarte Bauteile

Düse	Format	Seiten	Für Gerät
107144 / 100303	5 mm rund	1	HOTJET / TRIAC
107146	2 mm rund	1	HOTJET
104583	10,1x10,1 mm	4	HOTJET / TRIAC
104539	14,1x14,1 mm	4	HOTJET / TRIAC
104529	14,7x12,2 mm	4	HOTJET / TRIAC
104437	25,3x25,3 mm	4	HOTJET / TRIAC
104394	32,5x32,5 mm	4	HOTJET / TRIAC
104356	40,1x40,1 mm	4	HOTJET / TRIAC

Typische Einsatzbereiche: SMD-Rework und Bauteilaustausch (QFP, PLCC, BGA-nahe Formate) in Elektronikfertigung und Reparaturbetrieben, Entlöten von Schirmrahmen und mechanisch befestigten Bauteilen, Vorkonditionierung von Leiterplatten (Vorwärmen), Wärmezufuhr für Schrumpfschläuche und Klebeverbindungen, Rework in der Luft- und Raumfahrtelektronik sowie Laboreinsatz bei Prototypen und Kleinserienentwicklung.

✓ Autorisierter Leister-DistributorHeißluftgeräte und Düsen ab Lager

⚡ 460 W bis 2000 WAnaloges und digitales Leistungsspektrum

Was sind Leister Heißluftgeräte und für welche industriellen Anwendungen werden sie eingesetzt?

Leister Heißluftgeräte sind präzise Löt- und Entlötgeräte, die kontrollierte Heißluft für thermische Fügeverfahren in der Elektronikfertigung erzeugen. Diese Geräte finden Anwendung in der SMD-Bestückung, beim Rework von Leiterplatten, in der Automobilelektronik sowie bei der Reparatur von Steuergeräten und Sensoren. Mit Leistungsstufen von 460 Watt bis 3400 Watt decken sie sowohl feinste Präzisionsarbeiten an 0201-Bauteilen als auch das Löten großflächiger Komponenten wie BGA-Chips ab. Die berührungslose Wärmeübertragung ermöglicht thermisch sensible Reparaturen ohne mechanische Belastung der Baugruppen.

Welche technischen Kriterien sind bei der Auswahl von Leister Heißluftgeräten zu beachten?

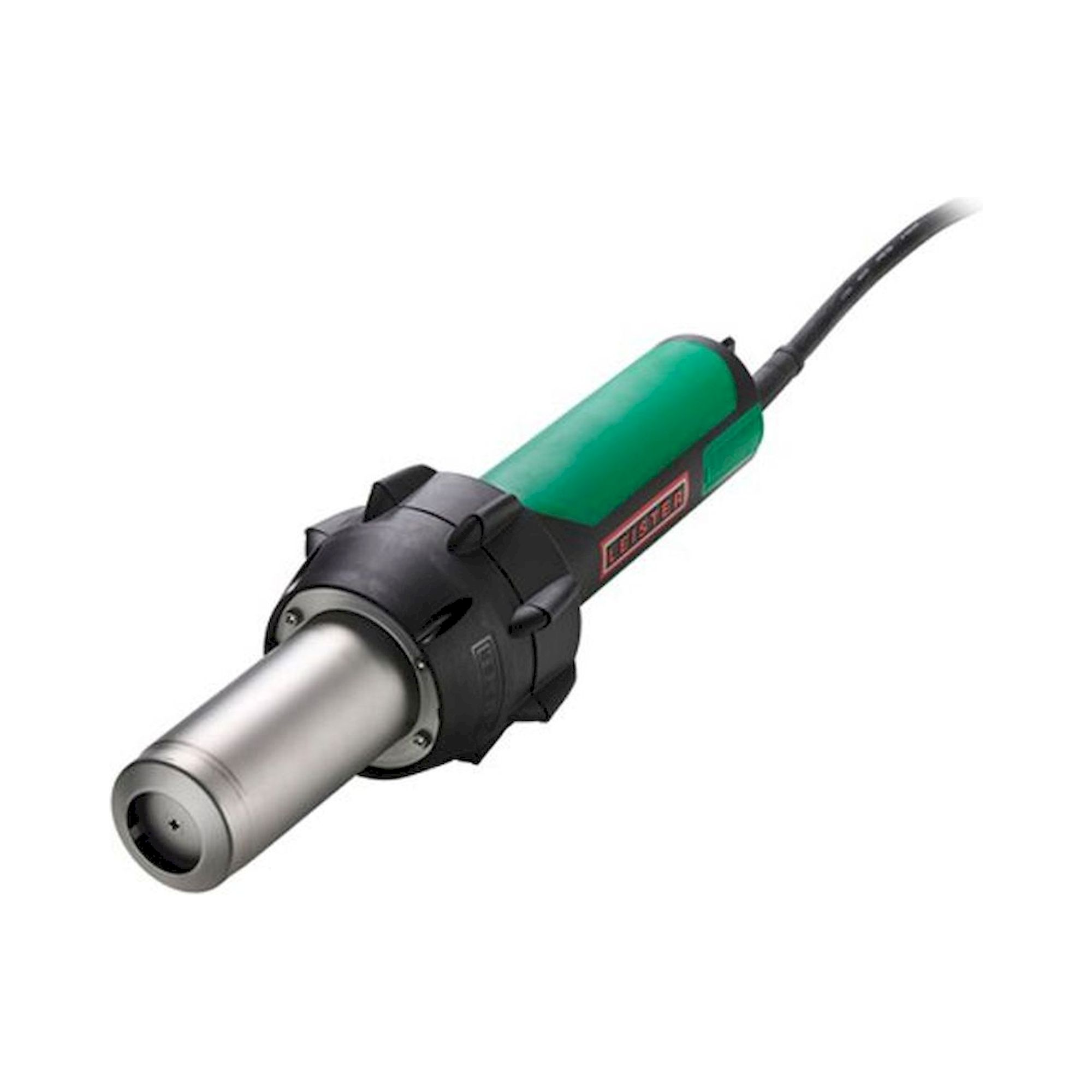

Bei der Gerätewahl entscheiden Heizleistung, Temperaturbereich und Luftvolumenstrom über die Eignung für spezifische Lötaufgaben. Das Leister ELECTRON ST mit 3400 Watt eignet sich für großflächige BGA-Chips und Multilayer-Platinen, während 460-Watt-Geräte für SMD-Komponenten bis 1206-Bauform optimal sind. Die Temperaturstabilität sollte ±5°C betragen, der einstellbare Bereich zwischen 100°C und 500°C liegen. Zusätzlich bestimmen verfügbare Düsengeometrien wie die 5,3x4,0mm-Zweifachdüse oder 17,7x17,7mm-Vierfachdüse die Anwendungsbreite für unterschiedliche Bauteilgrößen und Lötstellendichten.

Welche Normen und Zertifizierungen gelten für Leister Heißluftgeräte in der professionellen Löttechnik?

Leister Heißluftgeräte entsprechen der DIN EN 61010-1 für elektrische Messprüf- und Laborgeräte sowie der DIN EN 55011 Klasse B für elektromagnetische Verträglichkeit in Wohnbereichen. Die Geräte erfüllen die RoHS-Richtlinie 2011/65/EU und tragen das CE-Kennzeichen nach Niederspannungsrichtlinie 2014/35/EU. Für den industriellen Einsatz ist die Konformität zur DIN EN 61326-1 für EMV in industriellen Umgebungen gewährleistet. Die thermische Sicherheit wird durch Überhitzungsschutz nach DIN EN 60730-1 und automatische Abschaltfunktionen bei Luftstromunterbrechung sichergestellt.

Worin unterscheiden sich die verschiedenen Leister Heißluftgeräte-Modelle in der Leistungsklasse?

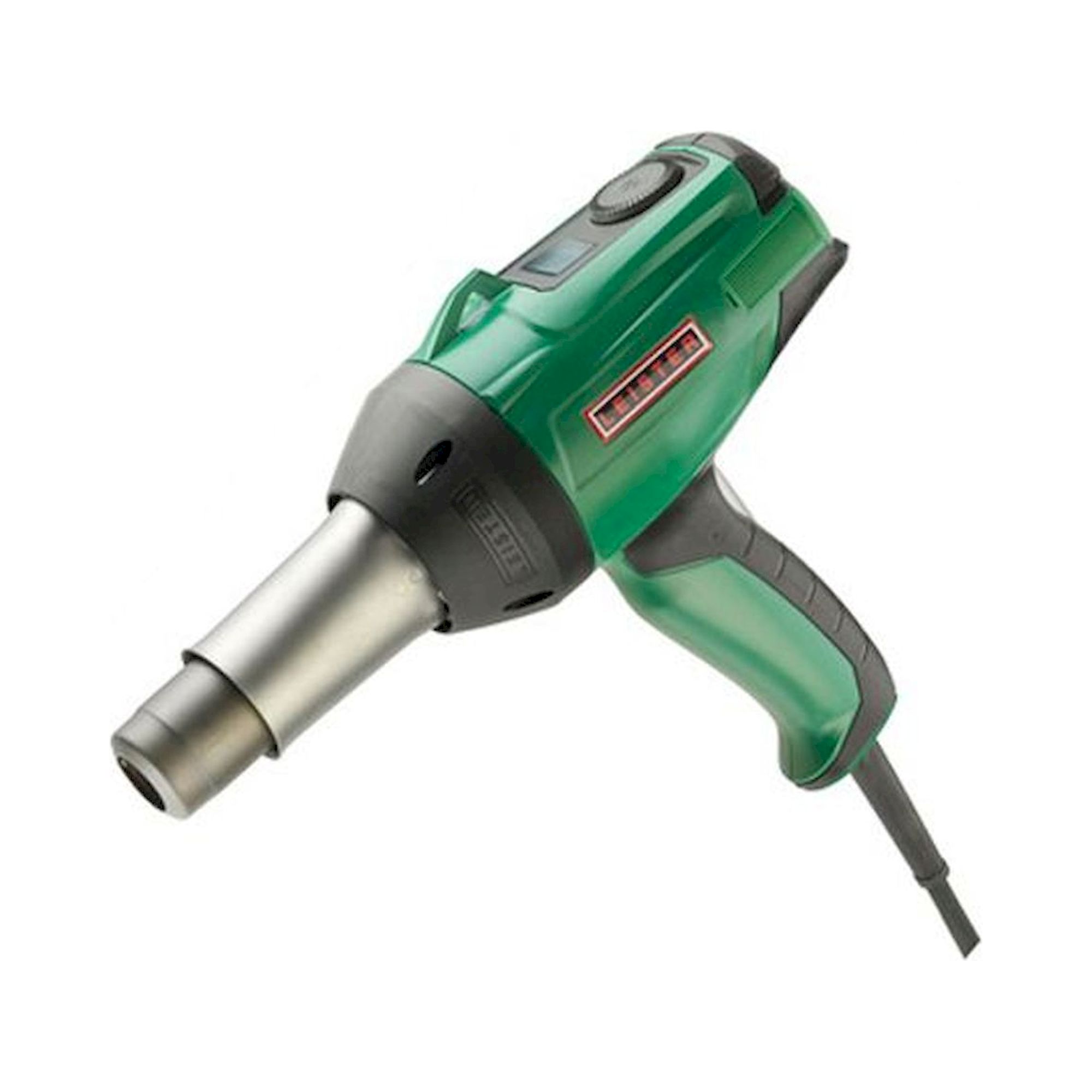

Die Leister-Produktpalette gliedert sich in drei Hauptkategorien nach Heizleistung und Anwendungsbereich. Kompaktgeräte von 460 bis 900 Watt wie das Modell 100648 eignen sich für SMD-Rework und Prototypenbau mit Arbeitstemperaturen bis 450°C. Mittelklassegeräte zwischen 1600 und 2300 Watt bewältigen mehrschichtige Leiterplatten und größere Komponenten bei Luftvolumenströmen bis 20 l/min. Das Hochleistungsgerät ELECTRON ST mit 3400 Watt erreicht Spitzentemperaturen von 650°C und Luftgeschwindigkeiten von 120 l/min für industrielle Serienfertigung und BGA-Bestückung mit Wärmeverteilungsplatten bis 45x45mm.

Welche Installationsvoraussetzungen und Systemanschlüsse benötigen Leister Heißluftgeräte?

Leister Heißluftgeräte erfordern eine elektrische Versorgung von 230V AC ±10% bei 50/60 Hz mit entsprechender Absicherung je nach Geräteleistung zwischen 3A und 16A. Die Geräte besitzen standardmäßig Schuko-Stecker oder bei Hochleistungsmodellen CEE-Anschlüsse für Drehstrom. Zusätzlich benötigen temperaturgeregelte Modelle einen analogen Eingang 0-10V oder digitale Schnittstellen RS232/RS485 für externe Steuerung. Der Arbeitsplatz muss über Absaugung verfügen, da Lötdämpfe entstehen, und eine schwingungsfreie Aufstellung gewährleisten. Präzisionsdüsen werden über Bajonett- oder Schraubverbindungen am Heißluftauslass befestigt.

Welche Schutzarten und Betriebstemperaturbereiche weisen Leister Heißluftgeräte auf?

Leister Heißluftgeräte besitzen Schutzart IP20 für den Einsatz in trockenen Industrieumgebungen und sind für Umgebungstemperaturen von +5°C bis +40°C bei maximal 80% relativer Luftfeuchte ausgelegt. Die Ausgabetemperatur ist stufenlos zwischen 100°C und 650°C regelbar, wobei die Temperaturgenauigkeit ±3°C beträgt. Geräte mit 2000 Watt und höher verfügen über thermische Überlastschutzschalter und automatische Abkühlfunktionen. Die Isolationsklasse II gewährleistet Berührungsschutz auch bei defekter Grundisolierung. Hochleistungsmodelle erreichen nach 60 Sekunden Aufheizzeit Betriebstemperatur und kühlen in maximal 180 Sekunden auf Handhabungstemperatur ab.

Welche Wartungsintervalle und Prüffristen gelten für Leister Heißluftgeräte im gewerblichen Einsatz?

Leister Heißluftgeräte erfordern nach DGUV Vorschrift 3 eine jährliche Elektroprüfung durch Elektrofachkraft mit Messung von Isolationswiderstand und Schutzleiterwiderstand. Die Kalibrierung der Temperaturregelung muss alle 12 Monate erfolgen, wobei Abweichungen über ±5°C eine Neujustierung erfordern. Heizwendel und Luftführung sind alle 500 Betriebsstunden auf Verschleiß zu prüfen, bei intensiver Nutzung verkürzt sich das Intervall auf 300 Stunden. Die durchschnittliche Lebensdauer beträgt 8000 bis 12000 Betriebsstunden, wobei der Austausch von Verschleißteilen wie Dichtungen und Filtern die Standzeit erheblich verlängert. Präzisionsdüsen müssen bei Verformung oder Oxidation sofort ersetzt werden.

Wie erfolgt die Temperaturkalibrierung und Genauigkeitsprüfung bei Leister Heißluftgeräten?

Die Temperaturkalibrierung erfolgt mittels kalibriertem Referenzthermometer Klasse A nach DIN EN 13190 in definierten Abständen zur Düsenöffnung zwischen 5mm und 15mm. Dabei werden mindestens fünf Messpunkte zwischen 150°C und 450°C dokumentiert, wobei die Abweichung maximal ±3°C betragen darf. Bei digitalen Modellen erfolgt die Kalibrierung über das interne Menü durch Eingabe von Offset-Werten für jeden Temperaturbereich. Die Luftgeschwindigkeit wird parallel mit Hitzdraht-Anemometern überprüft und muss den Sollwerten entsprechend der Gerätespezifikation entsprechen. Kalibrierprotokolle sind mindestens 5 Jahre aufzubewahren und bei behördlichen Prüfungen vorzulegen.
