Inspektionssysteme

Löttechnik

Inspektionssysteme für die Löttechnik ermöglichen die visuelle Prüfung von Lötstellen, Leiterbahnen und Bauteilgeometrien direkt am Arbeitsplatz. Die Mobile-Scope-Baureihe von Ersa (Vertriebs-Kits 0VSSC060VK1, VK2, VK3) kombiniert eine hochauflösende Optik mit kompaktem Formfaktor für den flexiblen Einsatz in Produktion und Qualitätssicherung. Das LED-Faserlicht mit Dimmer (0VSLS030) liefert gleichmäßige Ausleuchtung ohne Schattenwurf, der Halter 0VSLS030H positioniert das Faserlicht reproduzierbar zum Mobile Scope.

⚙ Mobile Scope Baureihe - kompaktes Inspektionssystem, drei Ausstattungsvarianten (VK1, VK2, VK3)

✓ LED-Faserlicht mit Dimmer - schattenfreie Ausleuchtung des Prüfbereichs, dimmbar

⚡ Halter 0VSLS030H - reproduzierbare Positionierung des Faserlichts am Mobile Scope

↕ 12 Artikel - vollständige Mobile-Scope-Kits und Einzelzubehör

Artikel	Bezeichnung	Inhalt / Funktion
0VSSC060VK1	Mobile Scope Vertriebs-Kit 1	Grundausstattung Inspektionssystem
0VSSC060VK2	Mobile Scope Inspektionssystem	Erweiterte Ausstattung
0VSSC060VK3	Mobile Scope Vertriebs-Kit 3	Vollausstattung
0VSLS030	LED-Faserlicht mit Dimmer	Schattenfreie Ausleuchtung
0VSLS030H	Halter für LED-Faserlicht	Montage am Mobile Scope

Typische Einsatzbereiche: Visuelle Lötstellenprüfung nach IPC-A-610 in der SMT-Fertigung, Qualitätskontrolle und Wareneingangsprüfung von Leiterplattenbaugruppen, Rework-Beurteilung vor und nach der Nacharbeit, Schadensanalyse und Fehlersuche in Instandhaltungswerkstätten sowie Schulung und Ausbildung in der Löttechnik.

Anzeigen als Liste Liste

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Ersa 0VSSC060VK3. Mobile Scope - Vertriebs-Kit 3
7.973,00 € 6.700,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Ersa 0VSSC060VK1. Mobile Scope - Vertriebs-Kit 1
6.902,00 € 5.800,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Ersa 0VSSC060VK2. Mobile Scope Inspektionssystem
3.332,00 € 2.800,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

X/Y-Tisch manuell, 25x25 mm Verfahrweg, 2 Mikrometerschrauben - Ersa 0VSXY060
2.380,00 € 2.000,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Stativeinheit für Mobile Scope Inspektionssystem - Ersa 0VSST060
2.272,90 € 1.910,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

LED Faser-Licht mit Dimmer, Kaltweiß, 64 Lichtwellenleiter - Ersa 0VSLS030
671,52 € 564,30 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Halter für LED Faser-Licht am Mobile Scope - Ersa 0VSLS030H
659,14 € 553,90 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Lizenz mit Kaufschlüssel zur Freischaltung ImageDoc EXP 3.0 - Ersa 0VSID300L
1.106,70 € 930,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Upgrade von IDView auf ImageDoc EXP 3.0 - Ersa 0VSID3BC
987,70 € 830,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Update ImageDoc EXP von Version 2.0 auf 3.x - Ersa 0VSIDXUP3
553,47 € 465,10 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Upgrade-CD ImageDoc Basic 1.X auf Basic/EXP 3.0 - Ersa 0VSID300
136,85 € 115,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

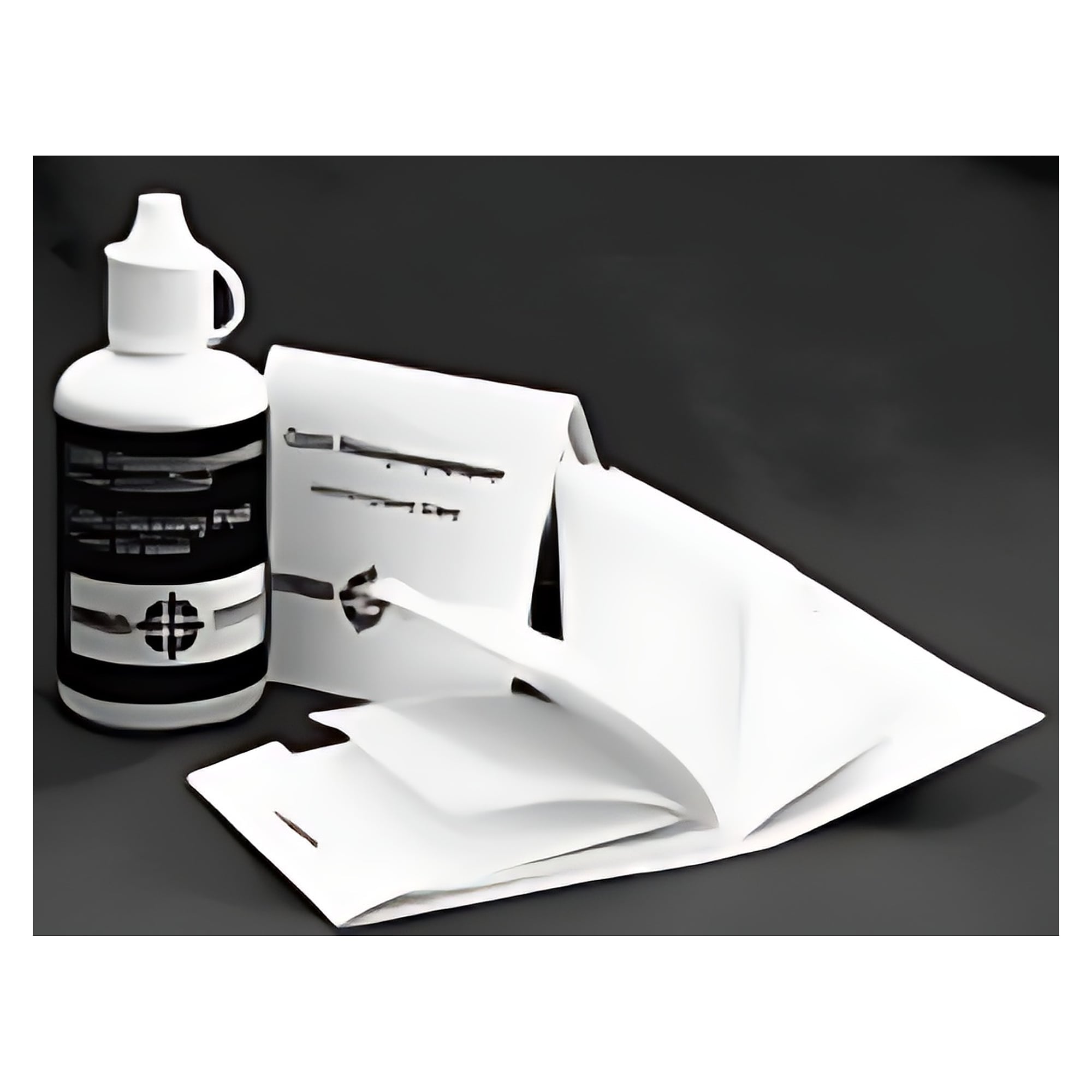

Optik-Reinigungsset für Inspektionssysteme - Ersa 0VSLC100
30,12 € 25,31 €
exkl. Versandkosten

Was sind Inspektionssysteme und welche Industriezweige nutzen diese Technologie?

Inspektionssysteme sind optische Prüfgeräte zur automatisierten oder manuellen Qualitätskontrolle in der industriellen Fertigung, die mit Kameras, Beleuchtung und Bildverarbeitungssoftware wie ImageDoc EXP 3.0 arbeiten. Diese Systeme finden primären Einsatz in der Elektronikfertigung zur Lötstellen-Inspektion, in der Automobilindustrie für Bauteilprüfungen und in der Medizintechnik zur Präzisionskomponentenvalidierung. Der Ersa Mobil scope beispielsweise ermöglicht hochauflösende optische Kontrollen mit flexiblen Beleuchtungsoptionen und digitaler Dokumentation für nachvollziehbare Qualitätssicherung.

Welche technischen Kriterien sind bei der Auswahl von Inspektionssystemen entscheidend?

Entscheidende Auswahlkriterien für Inspektionssysteme umfassen die Vergrößerungsleistung des optischen Systems, die Arbeitsflächengröße wie beim X/Y-Tisch mit 25x25mm Verfahrbereich und die Beleuchtungsqualität durch LED-Faserlichtsysteme mit Dimmer-Funktion. Die Bildverarbeitungssoftware-Kompatibilität zwischen verschiedenen ImageDoc-Versionen sowie die mechanische Stabilität der Stativeinheit bestimmen die Präzision und Reproduzierbarkeit der Messergebnisse. Zusätzlich müssen die Upgrade-Pfade von IDView auf ImageDoc EXP 3.0 und die verfügbaren Lizenzoptionen für erweiterte Funktionalitäten berücksichtigt werden.

Welche DIN- und EN-Normen gelten für optische Inspektionssysteme in der Industriequalitätskontrolle?

Optische Inspektionssysteme unterliegen der DIN EN ISO 9001 für Qualitätsmanagementsysteme sowie der DIN EN 61010-1 für Sicherheitsanforderungen elektrischer Mess- und Laborgeräte. Die optischen Komponenten müssen der DIN ISO 10110 für optische Elemente und Systeme entsprechen, während die Bildverarbeitungsalgorithmen nach DIN EN ISO 5459 für geometrische Produktspezifikation validiert werden. Bei ESD-kritischen Anwendungen gelten zusätzlich die Normen DIN EN 61340-5-1 für elektrostatische Entladungsschutzprogramme und IEC 61340-2-3 für Prüfverfahren elektrostatischer Eigenschaften von Materialien.

Worin unterscheiden sich die verschiedenen Ersa Mobil scope Kit-Varianten?

Die Ersa Mobil scope Kits unterscheiden sich in ihrer Ausstattungskonfiguration und Anwendungsausrichtung, wobei Kit 1 die Grundausstattung für einfache Inspektionsaufgaben bietet, Kit 2 erweiterte optische Komponenten für mittlere Anforderungen enthält und Kit 3 die Vollausstattung mit allen verfügbaren Optiken und Beleuchtungsmodulen umfasst. Alle Kits sind kompatibel mit der manuellen X/Y-Tischeinheit für präzise Positionierung und können mit der Stativeinheit für stabile Messaufbauten kombiniert werden. Die Unterschiede liegen primär in der Anzahl der mitgelieferten Objektive, Beleuchtungsoptionen und Software-Lizenzen für verschiedene Komplexitätsstufen der Qualitätskontrolle.

Welche Installationsanforderungen gelten für Inspektionssystem-Arbeitsplätze?

Inspektionssystem-Arbeitsplätze erfordern eine schwingungsfreie Aufstellung der Stativeinheit mit mindestens 50kg Eigengewicht für mechanische Stabilität sowie eine gleichmäßige Umgebungsbeleuchtung unter 500 Lux zur Vermeidung von Reflexionen. Die elektrische Versorgung muss über geerdete Schuko-Steckdosen mit 230V AC erfolgen, während die USB 3.0-Verbindung zur Bildverarbeitungseinheit eine maximale Kabellänge von 3 Metern nicht überschreiten darf. Das LED-Faserlichtsystem mit Dimmer benötigt eine separate 12V DC-Spannungsversorgung und die ImageDoc EXP 3.0 Software erfordert Windows 10 Professional mit mindestens 8GB RAM für flüssige Bildverarbeitung.

Welche Schutzklassen und Betriebsparameter gelten für industrielle Inspektionssysteme?

Industrielle Inspektionssysteme arbeiten typischerweise in der Schutzklasse IP40 für staubgeschützte Innenraumanwendungen bei Betriebstemperaturen von +5°C bis +40°C und relativer Luftfeuchtigkeit unter 80% ohne Kondensation. Die optischen Komponenten des Ersa Mobil scope Systems sind für kontinuierlichen Betrieb bei Umgebungstemperaturen bis 35°C ausgelegt, während die LED-Beleuchtung eine Lebensdauer von mindestens 50.000 Stunden bei konstantem Lichtstrom gewährleistet. Die elektrische Sicherheit entspricht der Schutzklasse II mit doppelter Isolierung und die elektromagnetische Verträglichkeit erfüllt die Anforderungen der EN 61326-1 für industrielle Messgeräte.

Wie oft müssen Inspektionssysteme kalibriert und welche Wartungsintervalle sind erforderlich?

Optische Inspektionssysteme erfordern eine jährliche Kalibrierung der Messsysteme mit zertifizierten Referenznormalen nach DIN EN ISO 9001 sowie eine halbjährliche Reinigung der optischen Komponenten mit dem Optik-Reinigungsset. Die mechanischen Verfahrachsen des X/Y-Tisches benötigen alle 6 Monate eine Schmierung mit säurefreiem Fett und eine Überprüfung der Positioniergenauigkeit auf ±0,01mm. Die ImageDoc EXP Software sollte vierteljährlich auf Updates geprüft werden, während die LED-Faserbeleuchtung nach 30.000 Betriebsstunden auf Lichtstromabfall kontrolliert und gegebenenfalls ausgetauscht werden muss.
