Schon gewusst? < 1 ns

Beim Charged Device Model entlädt sich das Bauteil selbst. Der Impuls ist mit unter einer Nanosekunde deutlich kürzer als beim Human Body Model und richtet in der Fertigung mehr Schaden an.

Prüftechnik ansehen

ESD-Schutzausrüstung

Q: Was ist ESD-Schutz und in welchen Industriezweigen wird er eingesetzt?

ESD-Schutz bezeichnet systematische Maßnahmen zum Schutz elektronischer Bauteile vor elektrostatischen Entladungen, die bereits ab 100 Volt irreversible Schäden verursachen können. In der Halbleiterfertigung, Elektronikproduktion, Automobilindustrie und Medizintechnik sind ESD-Schutzlösungen normativ vorgeschrieben. Ionisiergeräte wie die SMC IZS31-Serie neutralisieren elektrostatische Ladungen aktiv durch kontrollierte Ionenerzeugung. ESD-Arbeitsplätze kombinieren ableitfähige Materialien, Erdungssysteme und Personenschutzmittel zu einem geschlossenen Schutzkonzept nach DIN EN 61340-5-1.

Q: Nach welchen technischen Kriterien wählt man ESD-Ionisiergeräte aus?

Die Auswahl von ESD-Ionisiergeräten erfolgt primär nach der Arbeitsbreite und dem erforderlichen Neutralisationsbereich. SMC IZS31-Ionisierer sind in Breiten von 300mm bis 2300mm verfügbar, wobei die Modellbezeichnung die Arbeitsbreite angibt. Die Ionenbalance sollte unter ±10V liegen, die Entladungszeit für 1000V auf unter 10 Sekunden bei 150mm Abstand. Variantenbezeichnungen mit -B kennzeichnen Modelle mit integrierter Gebläsefunktion für verbesserte Ionenverteilung. Die Betriebsspannung beträgt standardmäßig 24V DC bei Stromaufnahmen zwischen 150-500mA je nach Gerätegröße.

Q: Welche Normen und Zertifizierungen gelten für ESD-Schutzausrüstungen?

ESD-Schutzausrüstungen unterliegen der Grundnorm DIN EN 61340-5-1 für ESD-Kontrollprogramme sowie der DIN EN 61340-4-1 für Prüfverfahren elektrostatischer Eigenschaften. Ionisiergeräte müssen zusätzlich die Anforderungen der DIN EN 61340-4-6 für Luftionisierungssysteme erfüllen. Die CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU ist obligatorisch, ebenso die Einhaltung der RoHS-Richtlinie 2011/65/EU. Arbeitsplatzmatten und ableitfähige Materialien werden nach DIN EN 61340-2-3 klassifiziert mit Oberflächenwiderständen zwischen 10^6 und 10^9 Ohm. Personenschutzartikel wie ESD-Schuhe müssen der DIN EN 61340-4-3 entsprechen.

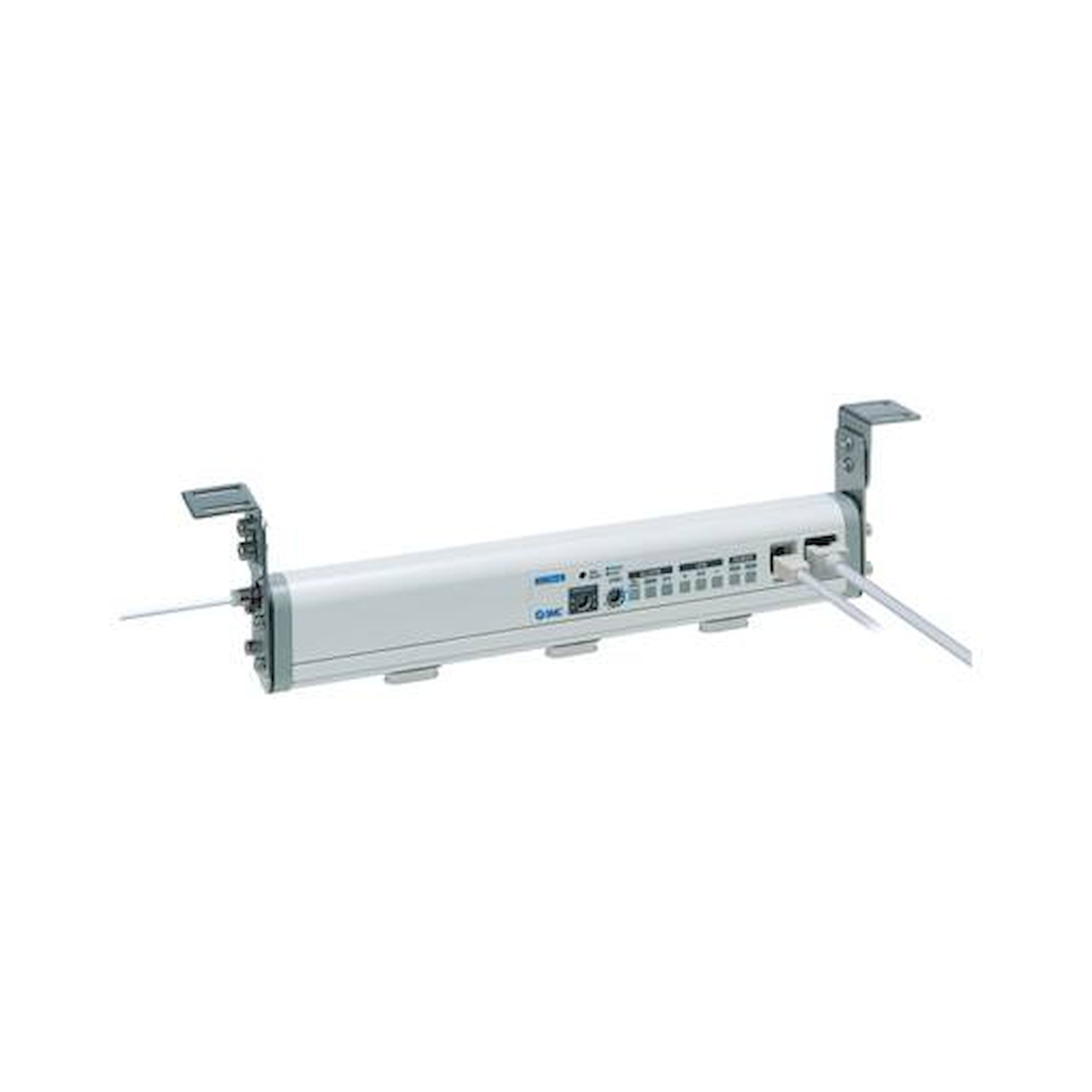

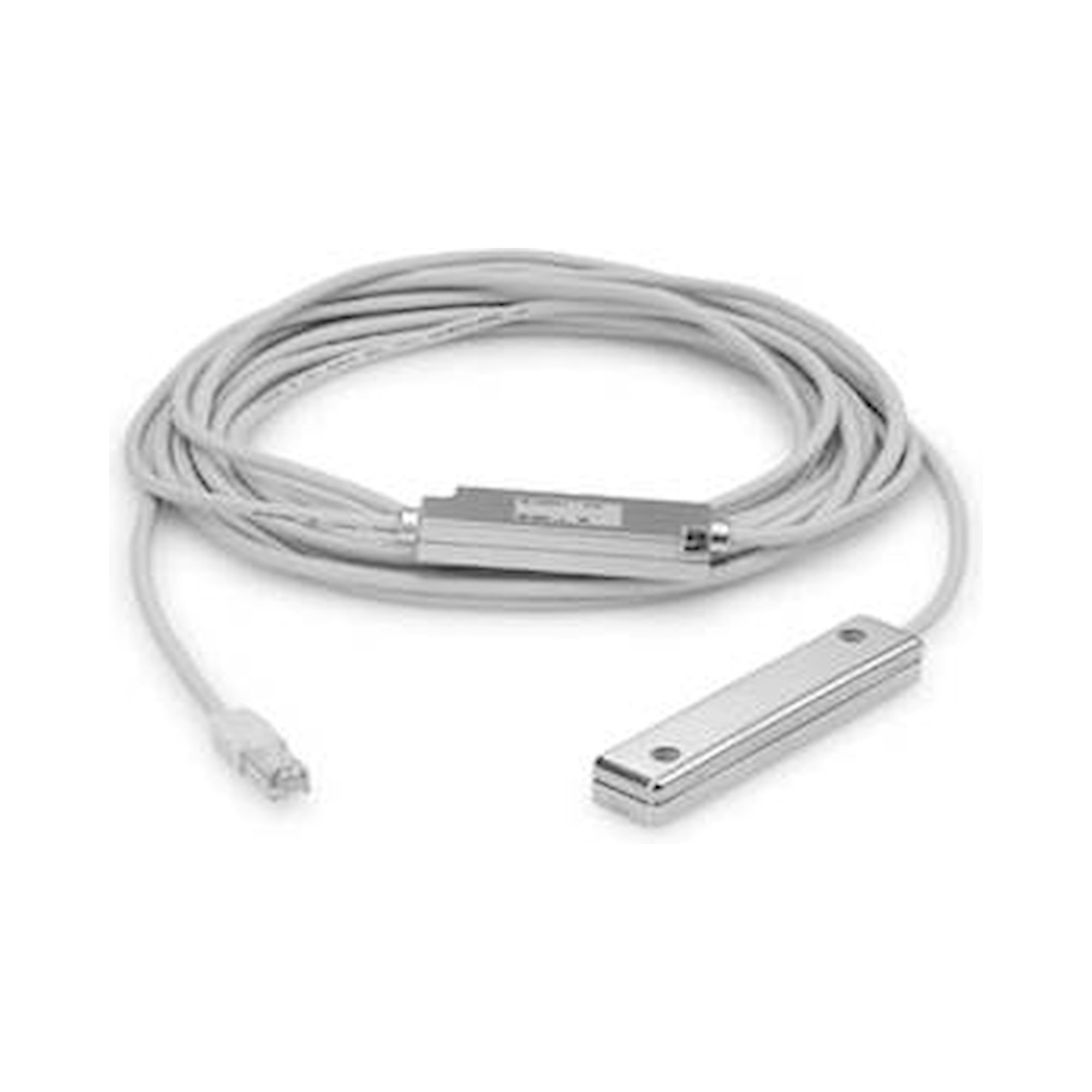

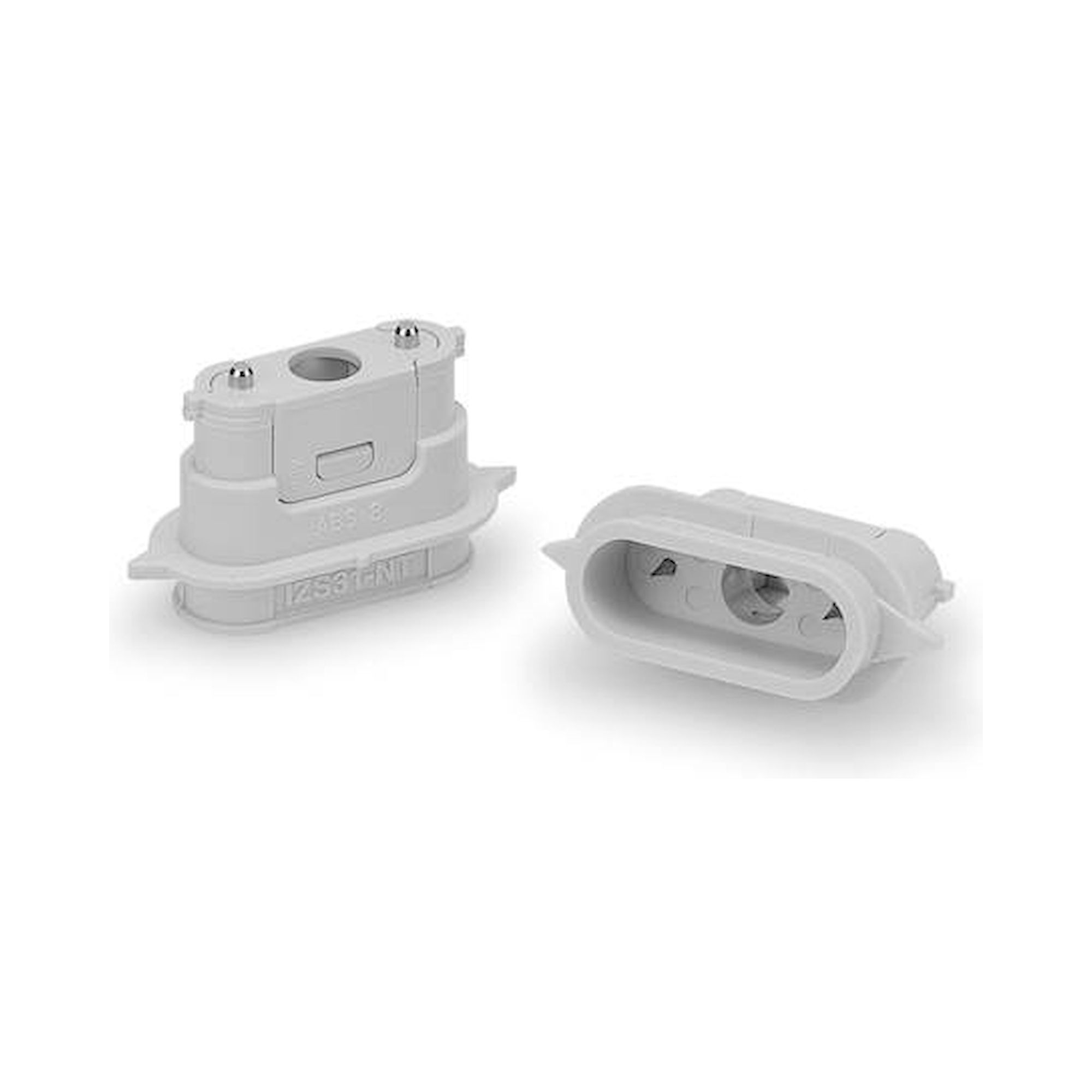

Q: Welche Unterschiede bestehen zwischen den SMC IZS31-Ionisierer-Varianten?

SMC IZS31-Ionisierer unterscheiden sich hauptsächlich in der Arbeitsbreite von 300mm bis 2300mm sowie durch optionale Gebläsefunktionen. Standardmodelle ohne Suffix arbeiten mit natürlicher Konvektion, während -B Varianten über integrierte Gebläse für aktive Luftbewegung verfügen. Die Ionennadeln sind bei allen Modellen identisch aufgebaut mit Wolfram-Elektroden für lange Standzeiten. Kompaktere Modelle bis 780mm eignen sich für Einzelarbeitsplätze, während Ausführungen ab 1100mm für Fließbänder und größere Arbeitsflächen konzipiert sind. Alle Varianten arbeiten mit gepulster DC-Technologie für ausgewogene positive und negative Ionenerzeugung bei minimaler Ozonbildung.

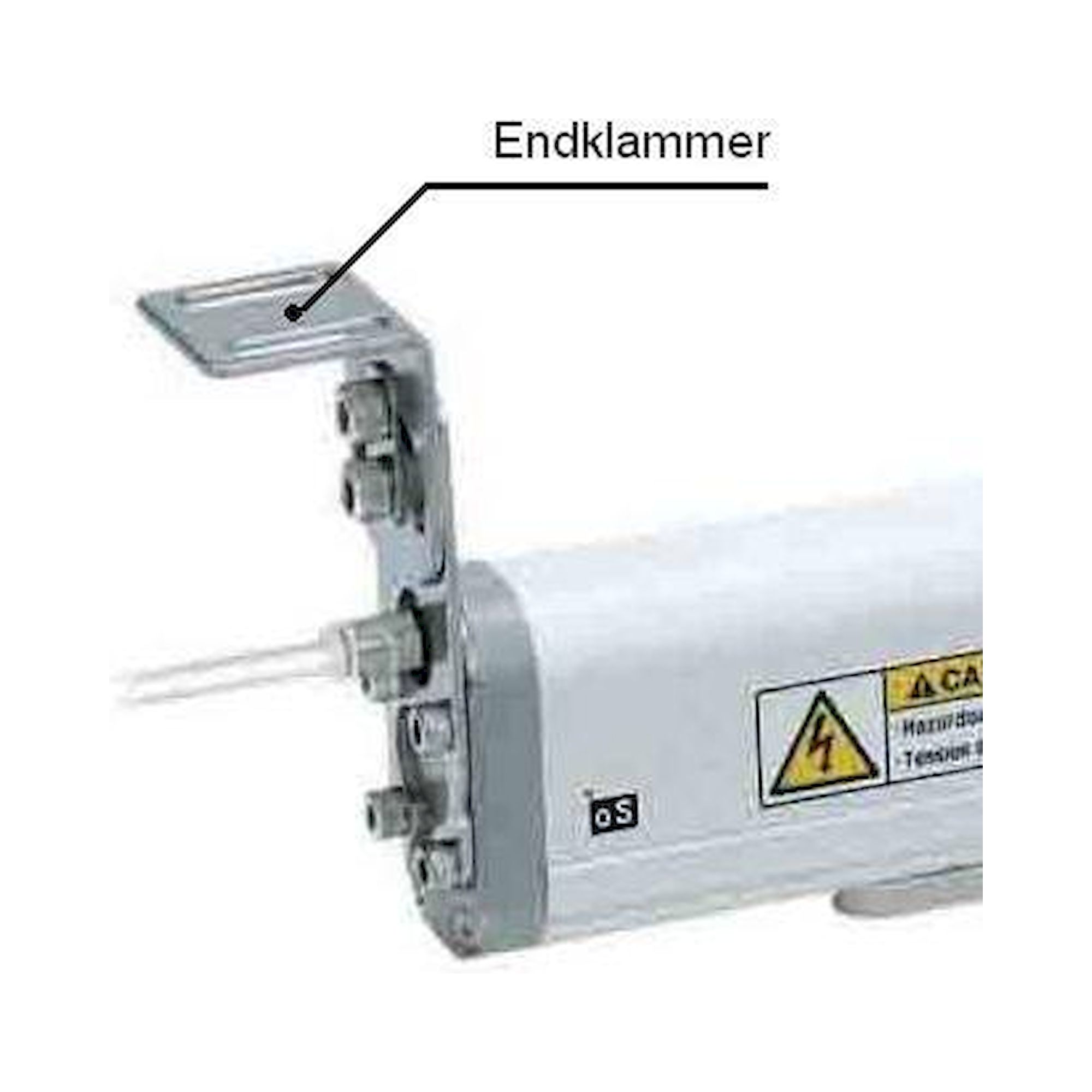

Q: Welche Installationsanforderungen gelten für ESD-Ionisierungssysteme?

ESD-Ionisiergeräte erfordern eine stabile 24V DC-Spannungsversorgung mit entsprechender Stromkapazität sowie eine Schutzleiterverbindung nach DIN VDE 0100-410. Der optimale Installationsabstand zur Arbeitsfläche beträgt 150-300mm bei frontaler Ausrichtung der Ionenaustrittsdüsen. Gebläsevarianten benötigen zusätzlich Druckluftanschlüsse mit 0,1-0,5 MPa bei 6mm-Schnellkupplungen nach ISO 14541. Die Montage erfolgt über Standardprofile 20x20mm oder 30x30mm mit mitgelieferten Befestigungsklemmen. Signalleitungen für Betriebszustandsüberwachung verwenden M8-Steckverbinder mit 4-poliger Belegung. Die Erdung des Gehäuses muss über separate Erdungsklemme mit Widerstand unter 1 Ohm erfolgen.

Q: Welche Schutzart und Betriebsbedingungen weisen ESD-Ionisierer auf?

SMC IZS31-Ionisierer besitzen Schutzart IP40 nach DIN EN 60529 für den Einsatz in staubarmen Industrieumgebungen ohne direkte Feuchtigkeitseinwirkung. Der Betriebstemperaturbereich erstreckt sich von +5°C bis +40°C bei relativer Luftfeuchtigkeit zwischen 35% und 85% ohne Kondensation. Die zulässige Betriebshöhe liegt bei maximal 2000m über Normalnull entsprechend IEC 61010-1. Elektrische Sicherheit gewährleistet Schutzklasse I mit Schutzleiterzustand nach DIN VDE 0701-0702. Die Ozonkonzentration bleibt unter 0,05 ppm am Arbeitsplatz und erfüllt damit TRGS 900-Anforderungen für Arbeitsplatzgrenzwerte. Hochspannungskreise sind vollständig gekapselt mit doppelter Isolierung nach DIN EN 61010-1.

Q: Welche Wartungsintervalle und Prüfungszyklen sind für ESD-Schutzausrüstungen vorgeschrieben?

ESD-Ionisiergeräte erfordern monatliche Sichtprüfungen auf Verschmutzung der Ionennadeln sowie halbjährliche Kalibrierungsmessungen der Ionenbalance nach DIN EN 61340-4-6. Die Reinigung der Wolframelektroden erfolgt mit Isopropanol und antistatischen Reinigungstüchern alle 2-4 Wochen je nach Umgebungsbedingungen. Jährliche Widerstandsmessungen der Erdungsverbindungen müssen Werte unter 1 Ohm nachweisen entsprechend DIN EN 61340-5-1. ESD-Arbeitsplatzmatten sind monatlich auf Durchgangswiderstand zu prüfen mit Sollwerten zwischen 10^6 und 10^9 Ohm. Die Gebrauchsdauer von Ionisiergeräten beträgt typisch 8-10 Jahre bei ordnungsgemäßer Wartung, wobei Elektrodenverschleiß den limitierenden Faktor darstellt.

ESD-Schutzausrüstung verhindert elektrostatische Entladungen (ESD) an empfindlichen Bauteilen und Baugruppen innerhalb einer EPA-Zone (Electrostatic Protected Area) gemäß DIN EN 61340-5-1. Das Sortiment reicht von ESD-Bekleidung und Schuhwerk über Erdungssysteme, Matten und Bodenbeläge bis hin zu Ionisiergeräten, Prüfgeräten und Kennzeichnungsmaterial. Alle Produktgruppen sind auf die koordinierte Umsetzung einer vollständigen EPA-Zone ausgelegt.

ESD-Schutz wirkt nur systemisch: Personenerdung, antistatische Arbeitsflächen, ableitfähige Böden und regelmäßige Messungen mit kalibrierten Prüfgeräten müssen zusammenspielen. Das Sortiment deckt jeden dieser Bereiche ab und schließt zugehörige Verbrauchsmaterialien wie Reinigungsmittel, Sprays und Folien ein.

Bereiche ansehen Häufige Fragen

Kategorien

Alle Bereiche für ESD-Schutzausrüstung

Wählen Sie einen Bereich, um Produkte und Filter zu sehen.

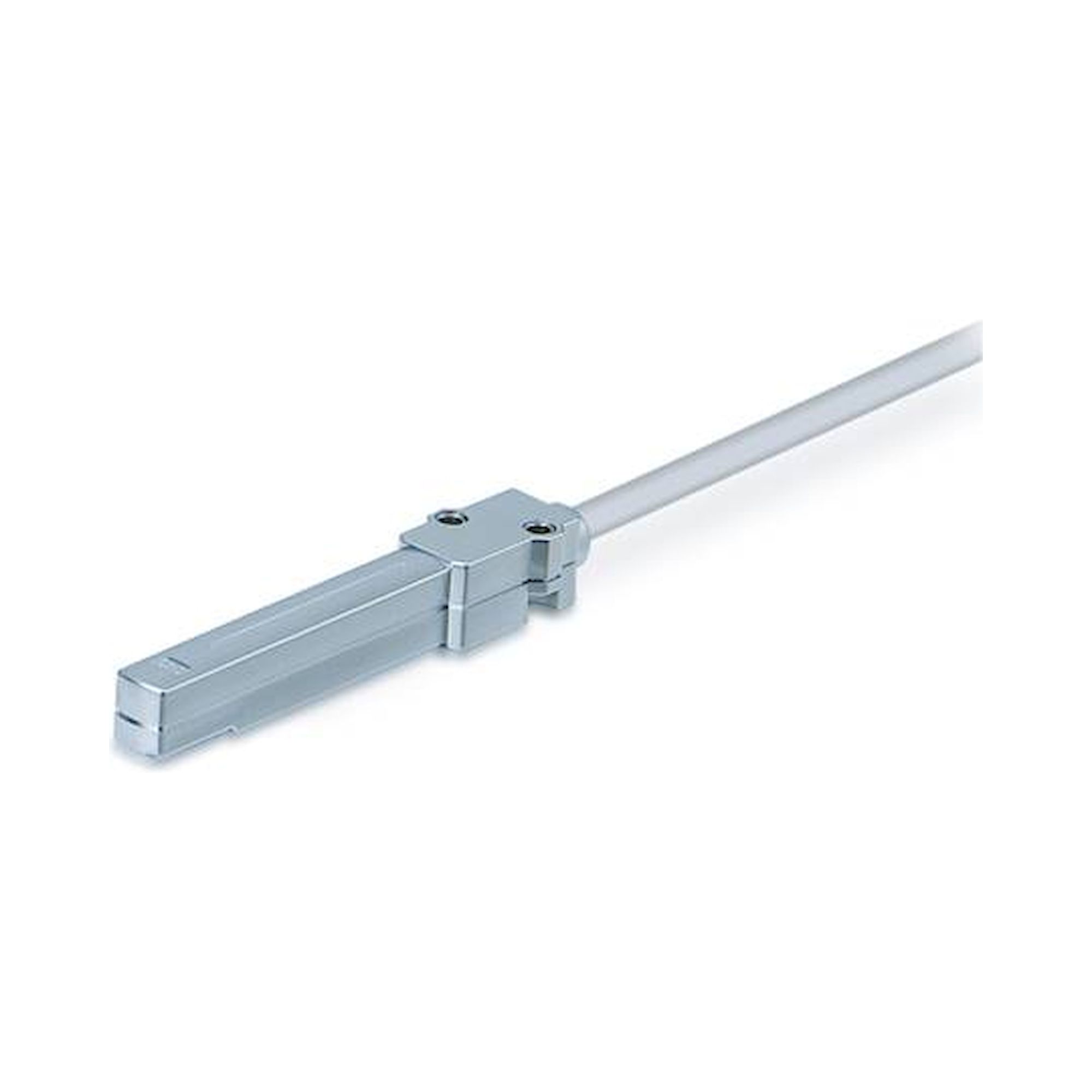

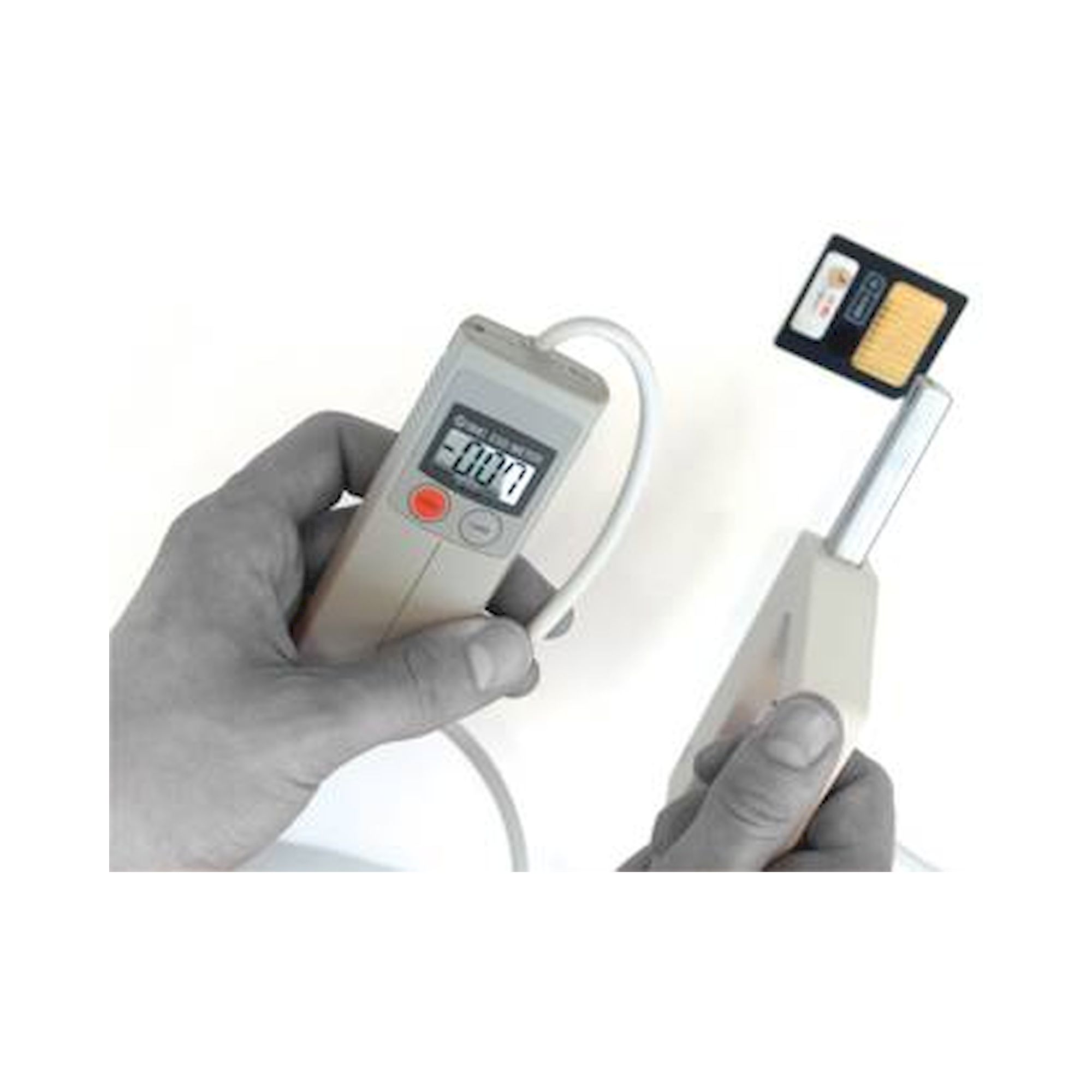

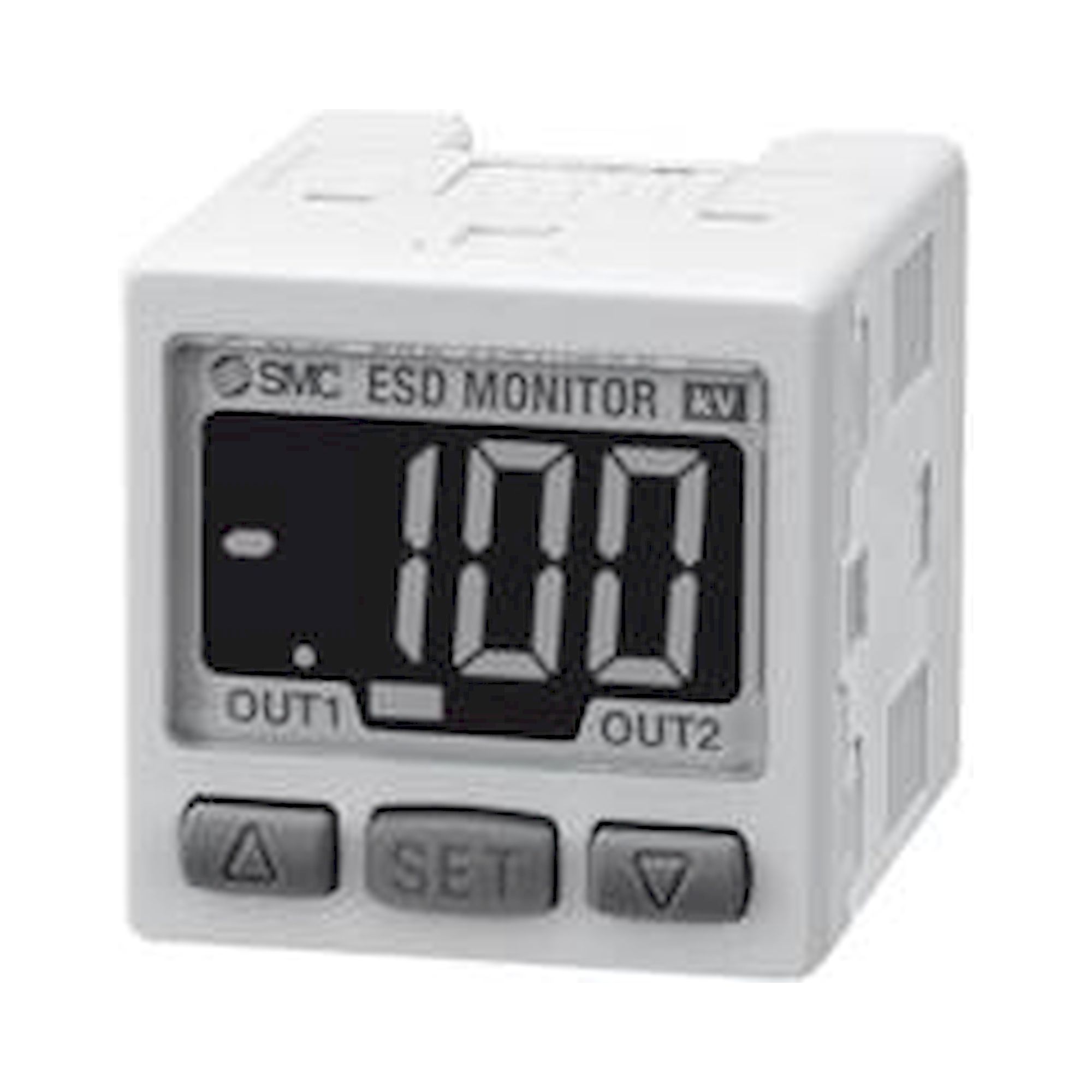

MesstechnikWiderstandsmessgeräte, Personenerdungsprüfer, Feldmessgeräte398 Artikel →

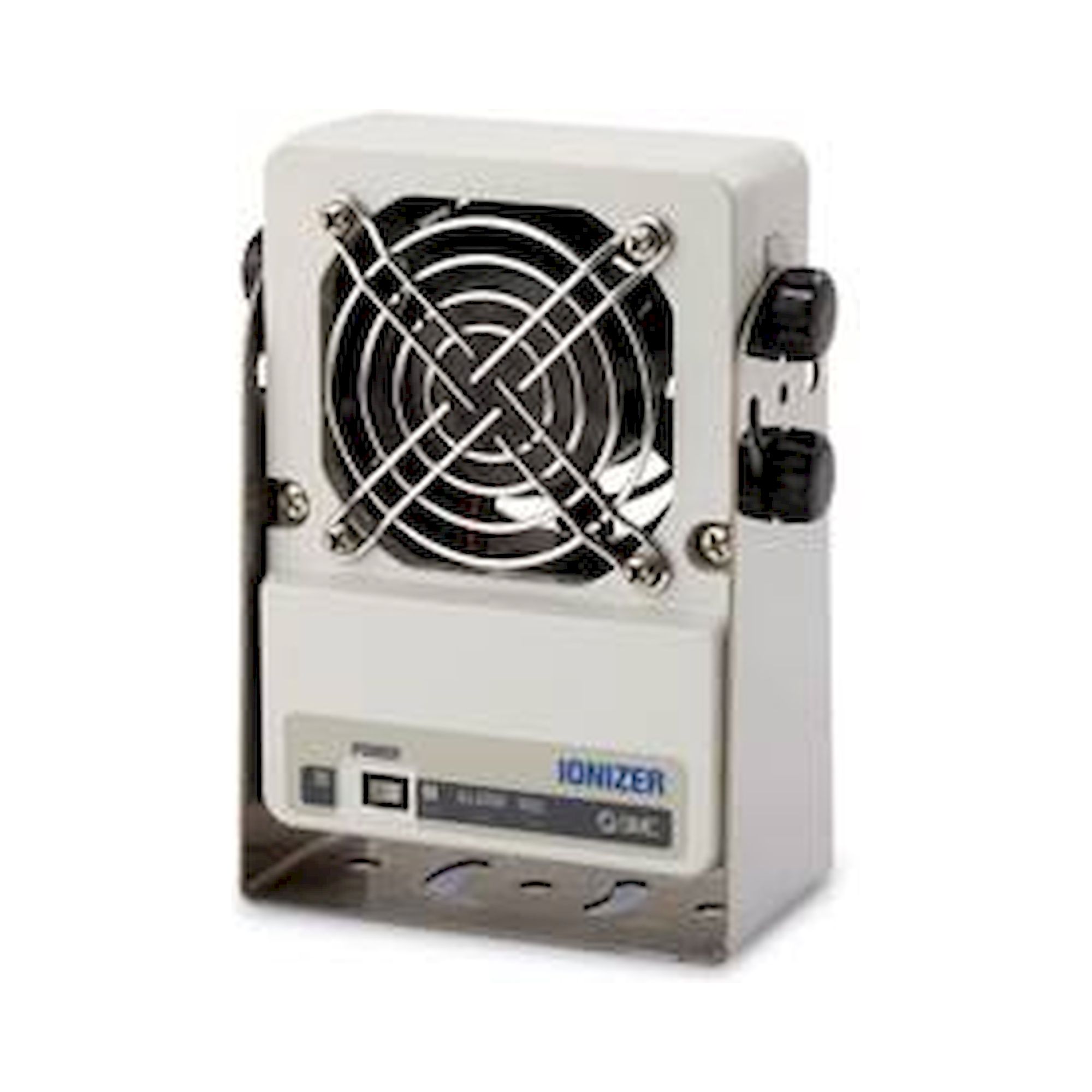

IonisiergeräteIonisierungsgebläse und -stäbe zum Abbau statischer Ladungen an Isolatoren189 Artikel →

BekleidungKittel, Mäntel, Handschuhe und Armbänder für EPA-Zonen4.044 Artikel →

SchuheZertifiziertes ESD-Schuhwerk nach EN 61340 und EN ISO 20345441 Artikel →

ErdungssystemeErdungskabel, Erdungspunkte und Zubehör für die EPA-Erdung363 Artikel →

BodenbelägeAbleitfähige Fliesen, Bahnen und Epoxidböden für EPA-Bereiche258 Artikel →

Reinigung und PflegeReinigungsmittel und Pflegeprodukte zum Erhalt ableitfähiger Oberflächen407 Artikel →

Matten und TischbelägeTisch- und Bodenmatten, dissipativ und leitfähig, mit Erdungsöse272 Artikel →

KennzeichnungEtiketten, Schilder und Bodenmarkierungen zur EPA-Kennzeichnung222 Artikel →

BürobedarfAntistatische Ordner, Mappen, Schreibunterlagen und Büroartikel176 Artikel →

FolienAbleitende und abschirmende Folien für Transport und Lagerung19 Artikel →

Sprays und LackeAntistatiksprays und -lacke für temporären und dauerhaften ESD-Schutz11 Artikel →

AbsperrsystemeZutrittskontrolle und Abgrenzung für EPA-Zonen45 Artikel →

DrehtellerAbleitfähige Drehteller und Kugeltische für den EPA-Arbeitsplatz4 Artikel → Zutrittssysteme für EPASchwenktore und Geländer für die Abgrenzung der EPA21 Artikel →

ESD-PlattenTransparente, ableitfähige Polycarbonatplatten für Abdeckungen und Hauben10 Artikel →

Vorteile

Technische Grundlagen ESD-Schutz

Die wichtigsten technischen Eigenschaften im Überblick.

⚡ DIN EN 61340-5-1 - Normbasis für EPA-Zonenschutz, Anforderungen an Personen, Arbeitsflächen und Böden

✓ Personenerdung - Gesamtwiderstand Mensch/Schuh/Boden unter 3,5 x 10⁷ Ω, gemessen nach IEC 61340-4-3

↕ Dissipative Oberflächen - Widerstand 10⁶-10⁹ Ω, leitfähige Varianten unter 10⁶ Ω für kritische Anwendungen

⚙ Ionisierung - für Isolatoren ohne leitfähige Verbindung, Entladezeit abhängig von Gerät und Abstand

⛤ Messintervalle - DIN EN 61340-5-2 empfiehlt regelmäßige Prüfung aller EPA-Komponenten

🛡 Kennzeichnungspflicht - EPA-Grenzen und ESDS-Handhabung müssen sichtbar markiert sein

Im Detail

EPA-Aufbau: Komponentenübersicht

Die wichtigsten Daten übersichtlich in Tabellenform.

Bereich	Produkte	Norm / Anforderung
Personen	ESD-Kittel, Armbanderder, ESD-Schuhe	IEC 61340-4-3, EN ISO 20345
Arbeitsflächen	ESD-Matten, Tischplatten	R: 10⁶-10⁹ Ω
Boden	ESD-Bodenbelag, Fliesen, Epoxid	R < 10⁸ Ω zum Erdpotential
Isolatoren	Ionisiergeräte, ESD-Spray	Entladezeit nach IEC 61340-4-7
Transport / Lagerung	ESD-Folie, Beutel, Verpackung	ANSI/ESD S541, IEC 61340-5-3
Kontrolle	Prüfgeräte, Feldmessgeräte	IEC 61340-4-1, IEC 61340-4-5

Einsatzbereiche

Typische Einsatzbereiche

Hier kommen diese Produkte typischerweise zum Einsatz.

Elektronikfertigung und SMT-Montage
Halbleiterproduktion und Wafer-Handling
Reparatur und Rework ESD-empfindlicher Baugruppen
Qualitätssicherung und Wareneingangsprüfung
Medizintechnikfertigung mit ESDS-Klassifizierung
Entwicklungslabore mit Handhabung diskreter Bauelemente

✓ DIN EN 61340-5-1Normkonforme EPA-Ausstattung aus einer Hand

⚙ Vollständige EPA-LösungBekleidung, Boden, Prüfung, Kennzeichnung

FAQ

Häufige Fragen zu ESD-Schutzausrüstung

Was ist ESD-Schutz und in welchen Industriezweigen wird er eingesetzt?

ESD-Schutz bezeichnet systematische Maßnahmen zum Schutz elektronischer Bauteile vor elektrostatischen Entladungen, die bereits ab 100 Volt irreversible Schäden verursachen können. In der Halbleiterfertigung, Elektronikproduktion, Automobilindustrie und Medizintechnik sind ESD-Schutzlösungen normativ vorgeschrieben. Ionisiergeräte wie die SMC IZS31-Serie neutralisieren elektrostatische Ladungen aktiv durch kontrollierte Ionenerzeugung. ESD-Arbeitsplätze kombinieren ableitfähige Materialien, Erdungssysteme und Personenschutzmittel zu einem geschlossenen Schutzkonzept nach DIN EN 61340-5-1.

Nach welchen technischen Kriterien wählt man ESD-Ionisiergeräte aus?

Die Auswahl von ESD-Ionisiergeräten erfolgt primär nach der Arbeitsbreite und dem erforderlichen Neutralisationsbereich. SMC IZS31-Ionisierer sind in Breiten von 300mm bis 2300mm verfügbar, wobei die Modellbezeichnung die Arbeitsbreite angibt. Die Ionenbalance sollte unter ±10V liegen, die Entladungszeit für 1000V auf unter 10 Sekunden bei 150mm Abstand. Variantenbezeichnungen mit -B kennzeichnen Modelle mit integrierter Gebläsefunktion für verbesserte Ionenverteilung. Die Betriebsspannung beträgt standardmäßig 24V DC bei Stromaufnahmen zwischen 150-500mA je nach Gerätegröße.

Welche Normen und Zertifizierungen gelten für ESD-Schutzausrüstungen?

ESD-Schutzausrüstungen unterliegen der Grundnorm DIN EN 61340-5-1 für ESD-Kontrollprogramme sowie der DIN EN 61340-4-1 für Prüfverfahren elektrostatischer Eigenschaften. Ionisiergeräte müssen zusätzlich die Anforderungen der DIN EN 61340-4-6 für Luftionisierungssysteme erfüllen. Die CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU ist obligatorisch, ebenso die Einhaltung der RoHS-Richtlinie 2011/65/EU. Arbeitsplatzmatten und ableitfähige Materialien werden nach DIN EN 61340-2-3 klassifiziert mit Oberflächenwiderständen zwischen 10^6 und 10^9 Ohm. Personenschutzartikel wie ESD-Schuhe müssen der DIN EN 61340-4-3 entsprechen.

Welche Unterschiede bestehen zwischen den SMC IZS31-Ionisierer-Varianten?

SMC IZS31-Ionisierer unterscheiden sich hauptsächlich in der Arbeitsbreite von 300mm bis 2300mm sowie durch optionale Gebläsefunktionen. Standardmodelle ohne Suffix arbeiten mit natürlicher Konvektion, während -B Varianten über integrierte Gebläse für aktive Luftbewegung verfügen. Die Ionennadeln sind bei allen Modellen identisch aufgebaut mit Wolfram-Elektroden für lange Standzeiten. Kompaktere Modelle bis 780mm eignen sich für Einzelarbeitsplätze, während Ausführungen ab 1100mm für Fließbänder und größere Arbeitsflächen konzipiert sind. Alle Varianten arbeiten mit gepulster DC-Technologie für ausgewogene positive und negative Ionenerzeugung bei minimaler Ozonbildung.

Welche Installationsanforderungen gelten für ESD-Ionisierungssysteme?

ESD-Ionisiergeräte erfordern eine stabile 24V DC-Spannungsversorgung mit entsprechender Stromkapazität sowie eine Schutzleiterverbindung nach DIN VDE 0100-410. Der optimale Installationsabstand zur Arbeitsfläche beträgt 150-300mm bei frontaler Ausrichtung der Ionenaustrittsdüsen. Gebläsevarianten benötigen zusätzlich Druckluftanschlüsse mit 0,1-0,5 MPa bei 6mm-Schnellkupplungen nach ISO 14541. Die Montage erfolgt über Standardprofile 20x20mm oder 30x30mm mit mitgelieferten Befestigungsklemmen. Signalleitungen für Betriebszustandsüberwachung verwenden M8-Steckverbinder mit 4-poliger Belegung. Die Erdung des Gehäuses muss über separate Erdungsklemme mit Widerstand unter 1 Ohm erfolgen.

Welche Schutzart und Betriebsbedingungen weisen ESD-Ionisierer auf?

SMC IZS31-Ionisierer besitzen Schutzart IP40 nach DIN EN 60529 für den Einsatz in staubarmen Industrieumgebungen ohne direkte Feuchtigkeitseinwirkung. Der Betriebstemperaturbereich erstreckt sich von +5°C bis +40°C bei relativer Luftfeuchtigkeit zwischen 35% und 85% ohne Kondensation. Die zulässige Betriebshöhe liegt bei maximal 2000m über Normalnull entsprechend IEC 61010-1. Elektrische Sicherheit gewährleistet Schutzklasse I mit Schutzleiterzustand nach DIN VDE 0701-0702. Die Ozonkonzentration bleibt unter 0,05 ppm am Arbeitsplatz und erfüllt damit TRGS 900-Anforderungen für Arbeitsplatzgrenzwerte. Hochspannungskreise sind vollständig gekapselt mit doppelter Isolierung nach DIN EN 61010-1.

Welche Wartungsintervalle und Prüfungszyklen sind für ESD-Schutzausrüstungen vorgeschrieben?

ESD-Ionisiergeräte erfordern monatliche Sichtprüfungen auf Verschmutzung der Ionennadeln sowie halbjährliche Kalibrierungsmessungen der Ionenbalance nach DIN EN 61340-4-6. Die Reinigung der Wolframelektroden erfolgt mit Isopropanol und antistatischen Reinigungstüchern alle 2-4 Wochen je nach Umgebungsbedingungen. Jährliche Widerstandsmessungen der Erdungsverbindungen müssen Werte unter 1 Ohm nachweisen entsprechend DIN EN 61340-5-1. ESD-Arbeitsplatzmatten sind monatlich auf Durchgangswiderstand zu prüfen mit Sollwerten zwischen 10^6 und 10^9 Ohm. Die Gebrauchsdauer von Ionisiergeräten beträgt typisch 8-10 Jahre bei ordnungsgemäßer Wartung, wobei Elektrodenverschleiß den limitierenden Faktor darstellt.
