Schon gewusst?

ESD-Kleidung verliert durch Waschen an Wirkung. Weichspüler legt einen isolierenden Film auf die Karbonfäden, deshalb schreiben die Hersteller das Waschmittel und die Zyklenzahl vor.

Pflege ansehen

ESD-Schutzausrüstung

Bekleidung

Q: Was ist ESD-Bekleidung und in welchen Industriebereichen wird sie eingesetzt?

ESD-Bekleidung umfasst speziell entwickelte Schutzkleidung wie Winterjacken, Mäntel, Overalls, Handschuhe und Überschuhe, die elektrostatische Entladungen kontrolliert ableiten und damit empfindliche elektronische Bauteile vor Schäden schützen. Diese Bekleidung wird primär in der Halbleiterfertigung, Elektronikproduktion, Reinraumtechnologie und bei der Montage medizintechnischer Geräte eingesetzt. Moderne ESD-Textilien bestehen aus Polyester-Baumwoll-Geweben mit integrierten Carbonfasern oder leitfähigen Garnen, die einen Oberflächenwiderstand zwischen 10^5 und 10^11 Ohm nach DIN EN 61340-5-1 gewährleisten.

Q: Nach welchen technischen Kriterien sollte ESD-Bekleidung ausgewählt werden?

Die Auswahl von ESD-Bekleidung erfolgt primär nach dem Oberflächenwiderstand, der für Kleidungsstücke zwischen 10^5 und 10^11 Ohm liegen muss, sowie nach der Materialstärke wie bei den Safeguard Winterjacken mit 130g/m² Flächengewicht. Entscheidend sind zudem die Erdungskonzepte durch integrierte Druckknöpfe oder leitfähige Fäden, die Waschbeständigkeit der antistatischen Eigenschaften über mindestens 50 Waschzyklen und die Kompatibilität mit bestehenden EPA-Systemen. Die Größenauswahl von XS bis 5XL wie bei den Safeguard-Produkten ermöglicht eine optimale Passform für verschiedene Körpergrößen, während Reinraumhandschuhe nach Partikelklassen ISO 14644-1 klassifiziert werden.

Q: Welche Normen und Zertifizierungen gelten für ESD-Bekleidung?

ESD-Bekleidung muss der Grundnorm DIN EN 61340-5-1 entsprechen, die Anforderungen für elektrostatische Schutzbereiche und Prüfverfahren für Schutzkleidung definiert. Ergänzend gelten DIN EN 1149-5 für elektrostatische Eigenschaften von Schutzkleidung und IEC 61340-4-3 für Prüfmethoden der elektrostatischen Eigenschaften von Textilien. Reinraumtaugliche ESD-Bekleidung unterliegt zusätzlich der ISO 14644-1 für Luftreinheit und Partikelklassifikation sowie der FDA 21 CFR Part 11 für pharmazeutische Anwendungen. Die regelmäßige Kalibrierung und Dokumentation der ESD-Eigenschaften erfolgt nach ANSI/ESD S20.20 Standard für ESD-Kontrollprogramme in der Elektronikfertigung.

Q: Welche Unterschiede bestehen zwischen den verschiedenen ESD-Bekleidungstypen?

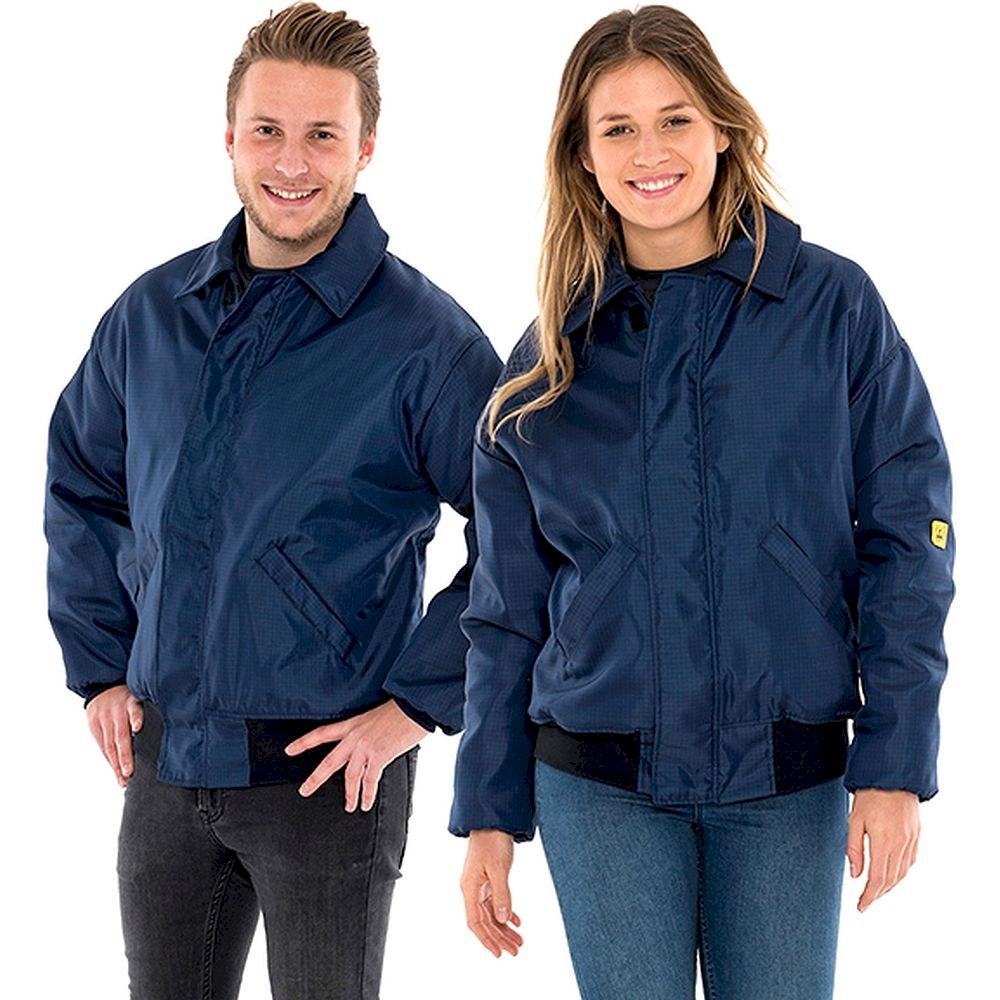

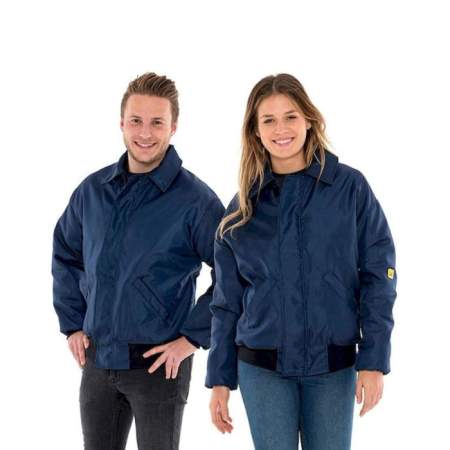

ESD-Winterjacken wie die Safeguard-Serie mit 130g/m² bieten verstärkten Schutz bei niedrigen Temperaturen und verfügen über mehrere Taschen mit ESD-sicheren Reißverschlüssen, während Reinraum-Overalls in Weiß primär für sterile Umgebungen mit höchsten Sauberkeitsstufen konzipiert sind. Reinraumhandschuhe unterscheiden sich in Materialien von Nitril bis Vinyl und bieten verschiedene Schutzgrade gegen Chemikalien nach EN 374, während ESD-Mäntel längeren Schutz für Oberkörper und Arme gewährleisten. Der Hygomat Comfort Überziehschuhspender-Automat ermöglicht die kontaminationsfreie Ausgabe von Einweg-Überschuhen, was bei manueller Entnahme schwer erreichbar ist.

Q: Welche Anforderungen gelten für die Installation und Systemkompatibilität von ESD-Bekleidung?

ESD-Bekleidung erfordert eine durchgängige Erdungsverbindung zum EPA-System über Erdungsmanschetten am Handgelenk oder Fersenriemen, die einen Widerstand zwischen 750 kOhm und 35 MOhm aufweisen müssen. Die Kompatibilität mit ESD-Bodenbelägen und ionisierter Raumluft ist durch regelmäßige Widerstandsmessungen sicherzustellen, wobei die Oberflächenwiderstände aller Systemkomponenten aufeinander abgestimmt sein müssen. Automatische Überziehschuhspender wie der Hygomat Comfort benötigen eine 230V Netzversorgung und Integration in bestehende Schleusenkonzepte mit definierten Reinigungsprotokollen. Die leitfähigen Eigenschaften der Bekleidung müssen auch nach Integration von RFID-Tags oder anderen elektronischen Komponenten erhalten bleiben.

Q: Welche Schutzklassen und Betriebsbedingungen gelten für ESD-Bekleidung?

ESD-Bekleidung wird nach Schutzklassen EPA-Sensitivity Level 1 bis 3 eingeteilt, wobei Level 1 für hochsensitive Bauteile unter 100V HBM und Level 3 für weniger kritische Anwendungen bis 4000V HBM ausgelegt ist. Die Betriebstemperatur liegt typischerweise zwischen -5°C und +40°C bei relativer Luftfeuchtigkeit von 30-70%, da zu niedrige Feuchtigkeit die elektrostatische Aufladung verstärkt. Reinraumhandschuhe erreichen Schutzklassen nach EN 374 von Klasse 1 bis 6 gegen verschiedene Chemikalien, während die Partikelfreisetzung nach ISO 14644-1 klassifiziert wird. Die Durchschlagfestigkeit von ESD-Textilien muss mindestens 500V nach DIN EN 1149-3 betragen, um sowohl Schutz als auch kontrollierte Ableitung zu gewährleisten.

Q: Welche Wartungsintervalle und Prüfanforderungen gelten für ESD-Bekleidung?

ESD-Bekleidung erfordert monatliche Widerstandsmessungen mit kalibrierten Megohm-Metern nach DIN EN 61340-5-1, um die elektrostatischen Eigenschaften zu überwachen und bei Abweichungen sofortigen Austausch zu veranlassen. Die Waschzyklen dürfen bei hochwertigen ESD-Textilien 50-100 Durchgänge nicht überschreiten, wobei spezielle ESD-Waschmittel ohne Weichspüler verwendet werden müssen, da herkömmliche Tenside die leitfähigen Eigenschaften beeinträchtigen. Reinraumhandschuhe sind als Einwegprodukte konzipiert und müssen nach jeder Nutzung oder spätestens nach 8 Stunden Tragezeit gewechselt werden, während Reinraum-Overalls einer wöchentlichen visuellen Inspektion auf Beschädigungen und Kontamination unterliegen. Die Dokumentation aller Prüfungen und Austauschzyklen ist für Zertifizierungen nach ISO 9001 und Kundenaudits zwingend erforderlich.

ESD-Bekleidung schützt leitfähige und dissipative Gewebestrukturen schaffen eine kontrollierte Ableitung statischer Ladungen vom Körper zur EPA-Erdung gemäß DIN EN 61340-5-1. Leitgarn-Geflechte aus karbonisierten oder metallischen Fasern sind gleichmäßig in das Trägermaterial eingearbeitet und verhindern so unkontrollierte Entladungspulse auf empfindliche Bauteile. Das Sortiment reicht von Overalls und Arbeitsmänteln für vollständige Körperabdeckung bis zu T-Shirts, Poloshirts und Sweatshirts für den täglichen EPA-Zoneneinsatz.

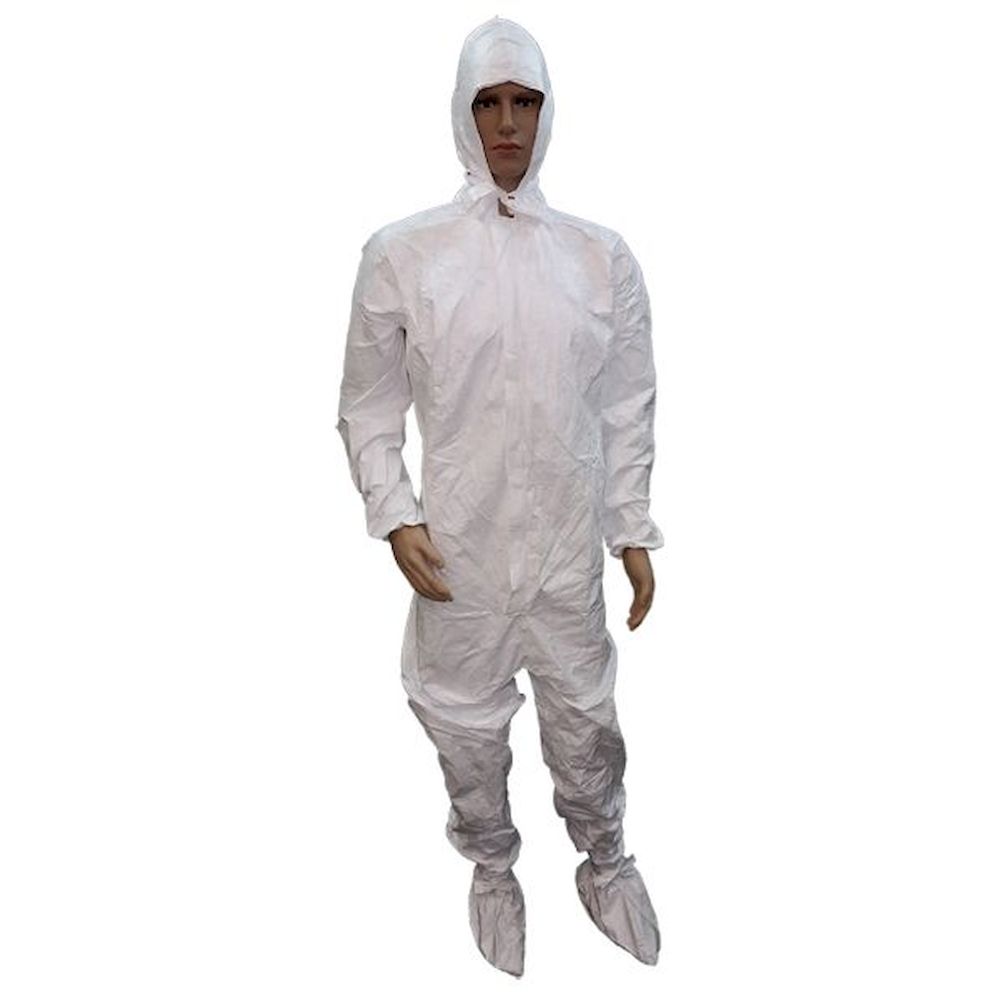

Alle Kleidungsstücke müssen als Teil des Gesamtsystems mit ESD-Schuhwerk und Erdungsarmbändern kombiniert werden, um den Systemwiderstand < 3,5 × 10⁷ Ω nach IEC 61340 einzuhalten. Reinraum-Overalls (z.B. HABETEX climatic Pro, HABETEX Micronplus) erfüllen zusätzlich die Anforderungen an geringe Partikelabgabe für kontrollierte Umgebungen.

4.044 Artikel
19 Unterkategorien
14 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Bekleidung richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Normative Grundlagen und Schutzfunktion

✓ DIN EN 61340-5-1 - Pflichtanforderung für alle ESD-Kleidungsstücke im EPA-Bereich

⚡ Oberflächenwiderstand 10⁵-10¹¹ Ω - dissipative Ableitung, kein Schlag durch schlagartige Entladung

⚙ Leitgarnintegration - karbonisierte oder metallische Fasern gleichmäßig im Gewebe verteilt

↕ Systemwiderstand < 3,5 × 10⁷ Ω - nur im Verbund mit ESD-Schuhwerk und Erdungsarmband erreichbar

✦ Waschstabilität - ESD-Eigenschaften bleiben nach Herstellerangaben über definierte Waschzyklen erhalten

Auswahlkriterien nach Einsatzbereich

Kleidungstyp	Typischer Einsatz	Besonderheit
Overall / Arbeitsmantel	SMT-Fertigung, Reinraum, Montage	Vollständige Körperabdeckung, Reinraumvariante mit geringer Partikelabgabe
T-Shirt / Poloshirt	EPA-Zone unter Mantel oder allein	150-210 g/m², Baumwolle/Leitgarn-Mischgewebe, Größen XS-6XL
Sweatshirt / Jacke	Kühle Produktionsbereiche	Dickeres Gewebe, dissipative Leitgarnstreifen

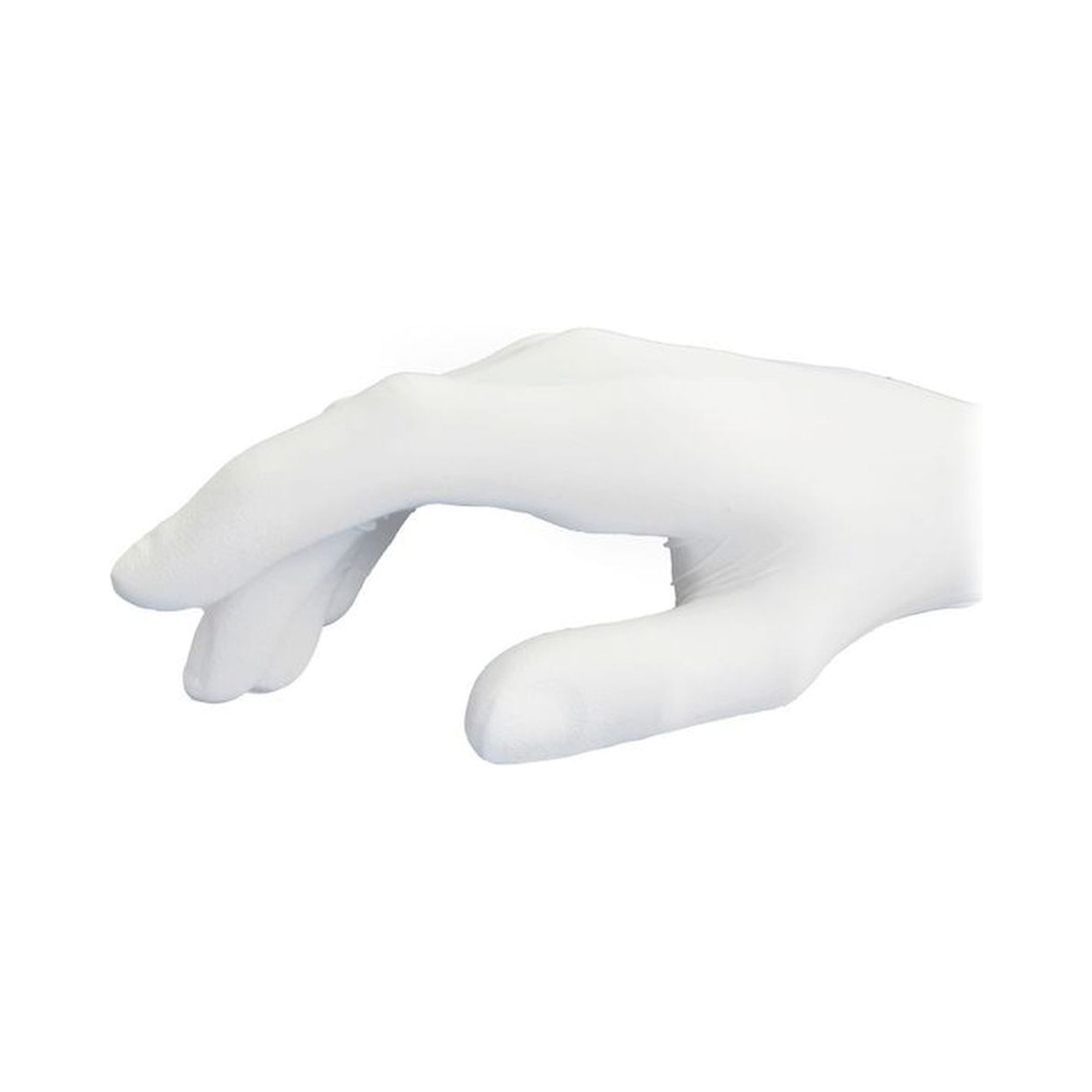

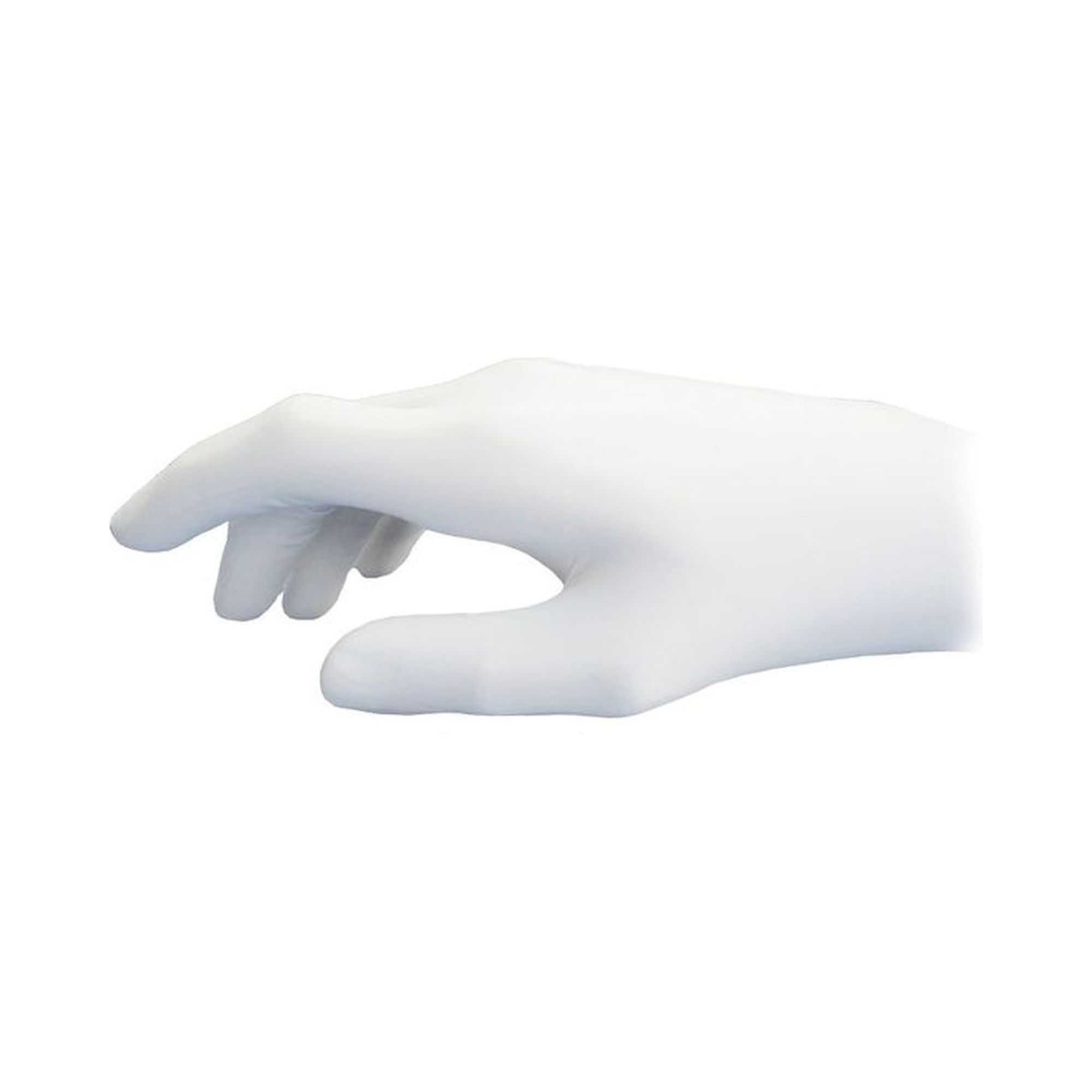

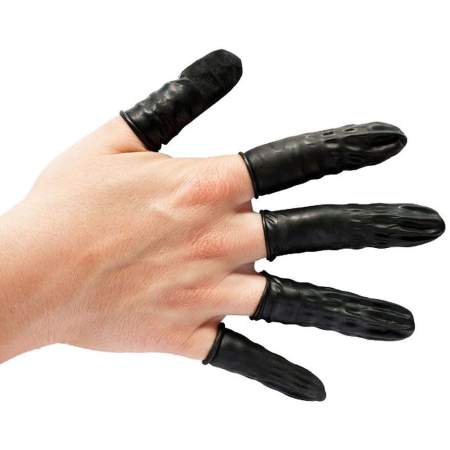

Handschuhe / Fingerlinge	Bauteil-Handling, Feinmontage	Verhindert Fingerabdrücke und Kontaminierung zusätzlich zu ESD-Schutz
Hauben / Überschuhe	Reinraum-Schleuse, Schaltschrankbau	Ergänzung zu Overall für vollständige Körperabdeckung

Typische Einsatzbereiche

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IPC-A-610, DIN EN 61340-5-1), Halbleiter- und Wafer-Handling, Reinraumproduktion (ISO-Klassen 5-8), Medizingerätemontage, Reparatur- und Rework-Bereiche für ESD-empfindliche Baugruppen sowie Qualitätssicherung und Wareneingang in EPA-Zonen.

FAQ

Häufige Fragen zu Bekleidung

Was ist ESD-Bekleidung und in welchen Industriebereichen wird sie eingesetzt?

ESD-Bekleidung umfasst speziell entwickelte Schutzkleidung wie Winterjacken, Mäntel, Overalls, Handschuhe und Überschuhe, die elektrostatische Entladungen kontrolliert ableiten und damit empfindliche elektronische Bauteile vor Schäden schützen. Diese Bekleidung wird primär in der Halbleiterfertigung, Elektronikproduktion, Reinraumtechnologie und bei der Montage medizintechnischer Geräte eingesetzt. Moderne ESD-Textilien bestehen aus Polyester-Baumwoll-Geweben mit integrierten Carbonfasern oder leitfähigen Garnen, die einen Oberflächenwiderstand zwischen 10^5 und 10^11 Ohm nach DIN EN 61340-5-1 gewährleisten.

Nach welchen technischen Kriterien sollte ESD-Bekleidung ausgewählt werden?

Die Auswahl von ESD-Bekleidung erfolgt primär nach dem Oberflächenwiderstand, der für Kleidungsstücke zwischen 10^5 und 10^11 Ohm liegen muss, sowie nach der Materialstärke wie bei den Safeguard Winterjacken mit 130g/m² Flächengewicht. Entscheidend sind zudem die Erdungskonzepte durch integrierte Druckknöpfe oder leitfähige Fäden, die Waschbeständigkeit der antistatischen Eigenschaften über mindestens 50 Waschzyklen und die Kompatibilität mit bestehenden EPA-Systemen. Die Größenauswahl von XS bis 5XL wie bei den Safeguard-Produkten ermöglicht eine optimale Passform für verschiedene Körpergrößen, während Reinraumhandschuhe nach Partikelklassen ISO 14644-1 klassifiziert werden.

Welche Normen und Zertifizierungen gelten für ESD-Bekleidung?

ESD-Bekleidung muss der Grundnorm DIN EN 61340-5-1 entsprechen, die Anforderungen für elektrostatische Schutzbereiche und Prüfverfahren für Schutzkleidung definiert. Ergänzend gelten DIN EN 1149-5 für elektrostatische Eigenschaften von Schutzkleidung und IEC 61340-4-3 für Prüfmethoden der elektrostatischen Eigenschaften von Textilien. Reinraumtaugliche ESD-Bekleidung unterliegt zusätzlich der ISO 14644-1 für Luftreinheit und Partikelklassifikation sowie der FDA 21 CFR Part 11 für pharmazeutische Anwendungen. Die regelmäßige Kalibrierung und Dokumentation der ESD-Eigenschaften erfolgt nach ANSI/ESD S20.20 Standard für ESD-Kontrollprogramme in der Elektronikfertigung.

Welche Unterschiede bestehen zwischen den verschiedenen ESD-Bekleidungstypen?

ESD-Winterjacken wie die Safeguard-Serie mit 130g/m² bieten verstärkten Schutz bei niedrigen Temperaturen und verfügen über mehrere Taschen mit ESD-sicheren Reißverschlüssen, während Reinraum-Overalls in Weiß primär für sterile Umgebungen mit höchsten Sauberkeitsstufen konzipiert sind. Reinraumhandschuhe unterscheiden sich in Materialien von Nitril bis Vinyl und bieten verschiedene Schutzgrade gegen Chemikalien nach EN 374, während ESD-Mäntel längeren Schutz für Oberkörper und Arme gewährleisten. Der Hygomat Comfort Überziehschuhspender-Automat ermöglicht die kontaminationsfreie Ausgabe von Einweg-Überschuhen, was bei manueller Entnahme schwer erreichbar ist.

Welche Anforderungen gelten für die Installation und Systemkompatibilität von ESD-Bekleidung?

ESD-Bekleidung erfordert eine durchgängige Erdungsverbindung zum EPA-System über Erdungsmanschetten am Handgelenk oder Fersenriemen, die einen Widerstand zwischen 750 kOhm und 35 MOhm aufweisen müssen. Die Kompatibilität mit ESD-Bodenbelägen und ionisierter Raumluft ist durch regelmäßige Widerstandsmessungen sicherzustellen, wobei die Oberflächenwiderstände aller Systemkomponenten aufeinander abgestimmt sein müssen. Automatische Überziehschuhspender wie der Hygomat Comfort benötigen eine 230V Netzversorgung und Integration in bestehende Schleusenkonzepte mit definierten Reinigungsprotokollen. Die leitfähigen Eigenschaften der Bekleidung müssen auch nach Integration von RFID-Tags oder anderen elektronischen Komponenten erhalten bleiben.

Welche Schutzklassen und Betriebsbedingungen gelten für ESD-Bekleidung?

ESD-Bekleidung wird nach Schutzklassen EPA-Sensitivity Level 1 bis 3 eingeteilt, wobei Level 1 für hochsensitive Bauteile unter 100V HBM und Level 3 für weniger kritische Anwendungen bis 4000V HBM ausgelegt ist. Die Betriebstemperatur liegt typischerweise zwischen -5°C und +40°C bei relativer Luftfeuchtigkeit von 30-70%, da zu niedrige Feuchtigkeit die elektrostatische Aufladung verstärkt. Reinraumhandschuhe erreichen Schutzklassen nach EN 374 von Klasse 1 bis 6 gegen verschiedene Chemikalien, während die Partikelfreisetzung nach ISO 14644-1 klassifiziert wird. Die Durchschlagfestigkeit von ESD-Textilien muss mindestens 500V nach DIN EN 1149-3 betragen, um sowohl Schutz als auch kontrollierte Ableitung zu gewährleisten.

Welche Wartungsintervalle und Prüfanforderungen gelten für ESD-Bekleidung?

ESD-Bekleidung erfordert monatliche Widerstandsmessungen mit kalibrierten Megohm-Metern nach DIN EN 61340-5-1, um die elektrostatischen Eigenschaften zu überwachen und bei Abweichungen sofortigen Austausch zu veranlassen. Die Waschzyklen dürfen bei hochwertigen ESD-Textilien 50-100 Durchgänge nicht überschreiten, wobei spezielle ESD-Waschmittel ohne Weichspüler verwendet werden müssen, da herkömmliche Tenside die leitfähigen Eigenschaften beeinträchtigen. Reinraumhandschuhe sind als Einwegprodukte konzipiert und müssen nach jeder Nutzung oder spätestens nach 8 Stunden Tragezeit gewechselt werden, während Reinraum-Overalls einer wöchentlichen visuellen Inspektion auf Beschädigungen und Kontamination unterliegen. Die Dokumentation aller Prüfungen und Austauschzyklen ist für Zertifizierungen nach ISO 9001 und Kundenaudits zwingend erforderlich.
