Was sind ESD Schuhe und in welchen Industriebereichen werden sie eingesetzt?

ESD Schuhe sind antistatische Sicherheitsschuhe mit leitfähigen Sohlenelementen, die den kontrollierten Ableitung elektrostatischer Ladung ermöglichen und dabei einen Durchgangswiderstand zwischen 0,1 und 35 MΩ aufweisen. Diese Spezialschuhe kommen primär in der Halbleiter- und Elektronikfertigung, Reinraumtechnik, explosionsgefährdeten Bereichen sowie in Laboren und Prüfeinrichtungen zum Einsatz, wo bereits geringe elektrostatische Entladungen von wenigen Volt empfindliche Bauteile zerstören können. In der Automobilelektronik, Medizintechnik und Luftfahrtindustrie sind ESD Schuhe unverzichtbar für den Personenschutz und Produktqualitätssicherung.

Welche technischen Auswahlkriterien sind bei ESD Schuhen entscheidend?

Der Durchgangswiderstand zwischen Fuß und Boden muss gemäß DIN EN 61340-5-1 zwischen 0,75 x 10⁵ und 3,5 x 10⁷ Ohm liegen, wobei die Messung bei 100V Gleichspannung erfolgt. Die Ableitfähigkeit der Schuhsohle sollte einen Widerstand von maximal 10⁸ Ohm aufweisen, während das Sohlenmaterial typischerweise aus Polyurethan mit eingebetteten leitfähigen Partikeln besteht. Bei unserem Electra-Modell wird hochwertiges Nubuk-Leder verwendet, das neben der ESD-Funktion auch mechanische Beständigkeit und Atmungsaktivität gewährleistet. Die Schuhgrößen reichen von 35 bis 48, um allen Anwendern optimalen Sitz und damit dauerhaft zuverlässige ESD-Eigenschaften zu bieten.

Welche Normen und Zertifizierungen gelten für ESD Schuhe?

ESD Schuhe müssen der DIN EN 61340-5-1 für elektrostatische Entladungsschutz entsprechen, die Prüfverfahren und Grenzwerte für antistatische Eigenschaften definiert. Die Grundnorm DIN EN ISO 20345 regelt zusätzlich die allgemeinen Sicherheitsanforderungen für Arbeitsschuhe, einschließlich mechanischer Festigkeit und Rutschfestigkeit. In explosionsgefährdeten Bereichen ist die Konformität mit ATEX-Richtlinie 2014/34/EU erforderlich, wobei die Schuhe entsprechend der Zone-Klassifizierung nach DIN EN 60079-0 ausgewählt werden müssen. Für Reinraumumgebungen gelten zusätzlich die ISO 14644-Standards, die Partikelemission und Materialverträglichkeit der ESD Schuhe definieren.

Wo liegen die Unterschiede zwischen ESD Sandalen und ESD Pantoletten?

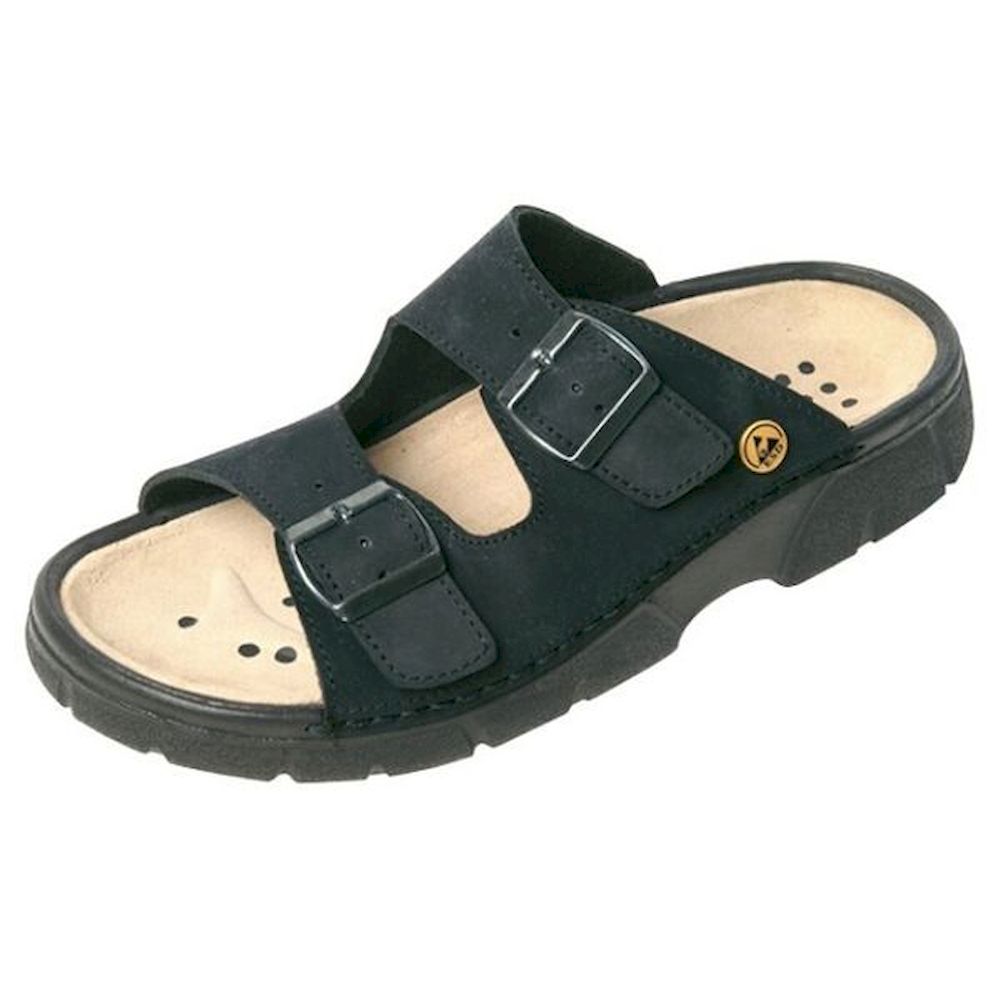

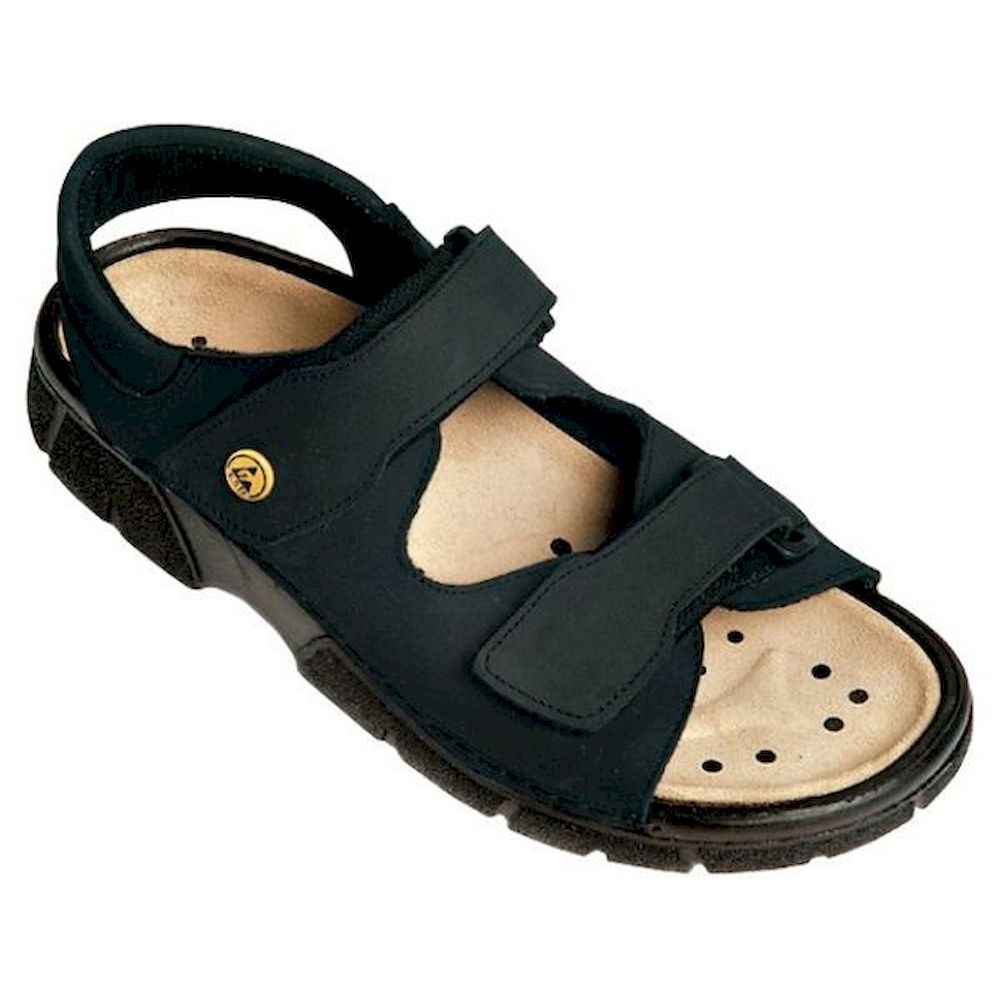

ESD Sandalen wie unser Electra-Modell verfügen über einen Fersenriemen für sicheren Halt und geschlossene Zehenpartie, wodurch sie höheren Schutz gegen mechanische Einwirkungen und bessere Stabilität beim Gehen bieten. ESD Pantoletten der Elektra-Serie sind hingegen offener gestaltet ohne Fersenriemen, ermöglichen dadurch schnelles An- und Ausziehen und bieten verbesserte Belüftung für den Fuß. Beide Varianten verwenden identische antistatische Nubuk-Leder-Konstruktion mit denselben ESD-Ableitwerten, unterscheiden sich jedoch in der Einsatzeignung: Sandalen für längere Tragezeiten und höhere Sicherheitsanforderungen, Pantoletten für kurzzeitige Arbeiten in kontrollierten Umgebungen.

Welche Installationsvoraussetzungen müssen für ESD Schuhe erfüllt sein?

ESD Schuhe erfordern leitfähige oder ableitfähige Bodenbeläge mit einem Oberflächenwiderstand zwischen 2,5 x 10⁴ und 10⁹ Ohm nach DIN EN 61340-5-1, damit die elektrostatische Ladung ordnungsgemäß abgeleitet werden kann. Der Bodenwiderstand zur Erde darf 10⁶ Ohm nicht überschreiten, wobei regelmäßige Widerstandsmessungen mit kalibrierten Messgeräten bei definierter Luftfeuchtigkeit zwischen 25-60% erfolgen müssen. Zusätzlich ist ein funktionsfähiges Erdungssystem mit Potentialausgleich erforderlich, das über Erdungsanschlüsse und gegebenenfalls Ionisation die Ladungsneutralisation unterstützt. Die Kombination aus ESD Schuhen und entsprechender Bodenausstattung gewährleistet erst die normkonforme Funktion des gesamten ESD-Schutzsystems.

Welche Sicherheitsbewertungen und Betriebsparameter gelten für ESD Schuhe?

ESD Schuhe müssen einen definierten Ableitwiderstand zwischen 0,75 x 10⁵ und 3,5 x 10⁷ Ohm bei Standardtemperatur von 23°C ± 2°C und relativer Luftfeuchtigkeit von 25% aufweisen. Die Betriebstemperatur für ESD-Eigenschaften liegt typischerweise zwischen -10°C und +50°C, wobei extreme Temperaturen die Leitfähigkeit des Sohlenmaterials beeinflussen können. Mechanische Belastbarkeit wird nach EN ISO 20345 mit Stoßenergie bis 200 Joule und Druckfestigkeit bis 15 kN geprüft, während die Rutschfestigkeit auf verschiedenen Oberflächen SRA, SRB oder SRC-Klassifizierung erreicht. Die elektrostatischen Eigenschaften bleiben bei ordnungsgemäßer Pflege über die gesamte Nutzungsdauer von circa 6-12 Monaten konstant, abhängig von Einsatzbedingungen und Abnutzungsgrad der Laufsohle.

Wie oft müssen ESD Schuhe gewartet und geprüft werden?

ESD Schuhe erfordern eine tägliche Widerstandsprüfung vor Arbeitsbeginn mittels ESD-Schuh-Tester, der den Durchgangswiderstand zwischen 0,75 x 10⁵ und 3,5 x 10⁷ Ohm verifiziert und Messergebnisse dokumentiert. Die wöchentliche Inspektion umfasst die Überprüfung der Sohlenabnutzung, Rissbildung und Verschmutzung, da bereits 2mm Sohlenverschleiß die ESD-Eigenschaften beeinträchtigen kann. Monatliche Kalibrierung der Prüfgeräte nach DIN EN 61340-5-1 sowie halbjährliche Neubewertung der gesamten ESD-Schutzausrüstung sind vorgeschrieben, wobei die typische Gebrauchsdauer von ESD Schuhen 6-12 Monate bei normalem Industrieeinsatz beträgt. Sofortiger Austausch ist erforderlich bei sichtbaren Beschädigungen der Sohle oder wenn Widerstandsmessungen außerhalb der Normwerte liegen.

ESD-Schutzausrüstung

Schuhe

ESD-Schuhe sind Pflichtbestandteil des Personenerdungssystems in EPA-Zonen und schließen den Ableitpfad vom Körper über Schuh und Boden zur Erde. Ableitende Schuhsohlen halten den Systemwiderstand Mensch-Schuh-Boden dauerhaft unter dem Grenzwert von 3,5 x 10⁷ Ω gemäß DIN EN 61340-5-1 und vermeiden Aufladungen, die ESD-empfindliche Bauteile gefährden. Der Schuh selbst liegt nach EN ISO 20345 im antistatischen Bereich von 10⁵ bis 10⁹ Ω; diese Norm beschreibt nur Antistatik und ist für sich genommen kein ESD-Nachweis. Das Sortiment gliedert sich in ESD-Clogs und ESD-Sandalen (Pantoletten) für offene Bauformen sowie in Sicherheitshalbschuhe mit 249 Modellen in 3521 Größen und Sicherheitsstiefel mit 22 Modellen in 241 Größen, in denen der Zehen- und Durchtrittschutz nach EN ISO 20345 hinzukommt. Die Sicherheitsschuhe von Atlas, PUMA Safety, uvex, Birkenstock und Vitaform bilden damit den größten Zweig dieses Bereichs, mit Größen 34 bis 53 und den Weiten 8 sowie 10 bis 14.

391 Artikel
5 Unterkategorien
7 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Schuhe richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Anforderungen - ESD-Schuhwerk

⚡ Systemwiderstand < 3,5 x 10⁷ Ω - DIN EN 61340-5-1, Ableitpfad Person-Schuh-Boden

⚙ ESD-Schuhe + ESD-Boden - nur die Kombination ergibt den normativen Gesamtpfad

↕ Schuh 10⁵ bis 10⁹ Ω nach EN ISO 20345 - diese Norm belegt nur Antistatik, nicht die ESD-Tauglichkeit des Systems

✓ Schutzklassen S1, S1P, S2, S3 - S1 geschlossene Fersenkappe, antistatisch, energieaufnehmender Fersenbereich; S1P zusätzlich durchtrittsicher; S2 zusätzlich wasserabweisendes Obermaterial; S3 zusätzlich durchtrittsicher und profilierte Sohle. Die Fassung EN ISO 20345:2022 hängt ein S an (S1PS, S3S) und ersetzt SRC durch SR

✓ Regelmäßige Prüfung - Widerstand nach ANSI/ESD S9.1 und DIN EN 61340-5-1 prüfen

Schuhtypen im Vergleich

Typ	Bauform	Materialien	Typischer Einsatz

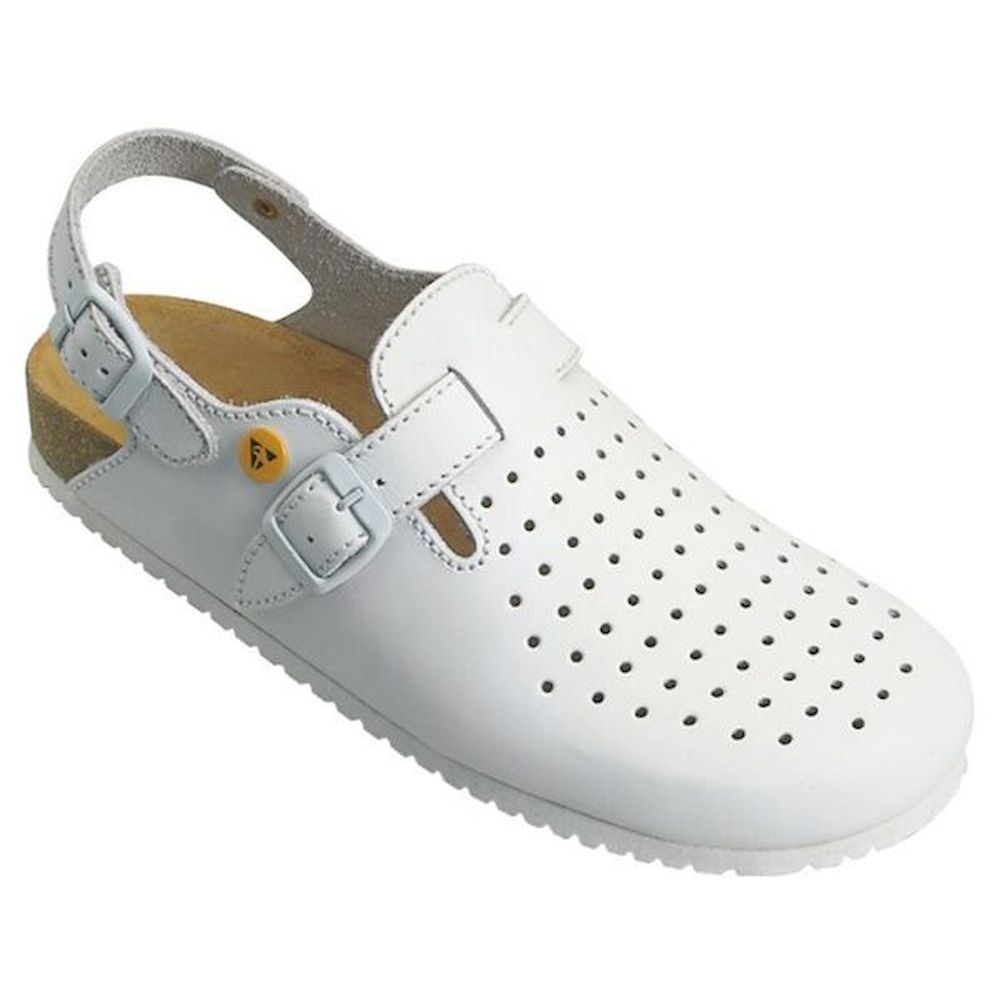

ESD Clog (Elektra)	Slip-on, offene Ferse	Kunststoff, ableitende Sohle	Fertigung, Labor, Lager
ESD Pantolette (Nubuk)	Riemen-Pantolette	Nubuk Leder, ableitend	Komfortbetrieb, lange Schichten
ESD Pantolette (Loraflex)	Riemen-Pantolette	Loraflex-Kunststoff, leicht	Hallenbetrieb, flexibler Einsatz
Sicherheitshalbschuh	geschlossen, endet unter dem Knöchel	Leder, Mikrofaser oder Mesh, Zehenkappe	EPA mit Fußschutzpflicht, Montage, Logistik
Sicherheitsstiefel	knöchelhoch (MID) oder hoher Schaft	Wasserabweisendes Glattleder, durchtrittsicher	Instandhaltung, Außenbereich, Kältebereiche

Typische Einsatzbereiche

Typische Einsatzbereiche: SMT-Fertigung, THT-Montage und Baugruppenprüfung in zertifizierten EPA-Zonen; Halbleiterfertigung und Wafer-Handling mit erhöhten Partikelanforderungen; Reparatur-, Service- und Instandhaltungsbereiche mit ESD-Schutzpflicht und gleichzeitigem Fußschutz; Wareneingang, Kommissionierung und Versand mit Flurförderzeugverkehr; Medizintechnikfertigung mit ableitenden Bodenbelägen; Auditbereiche, in denen messtechnisch nachweisbare Personenerdung vorgeschrieben ist.

✓ DIN EN 61340-5-1Normgerechter Personenableitpfad

⚙ Clogs, Sandalen, Halbschuhe, StiefelVier Kategorien von offener Bauform bis Sicherheitsschuh

Schuhe

Schuhe richtig auswählen

Technische Anforderungen - ESD-Schuhwerk

Schuhtypen im Vergleich

Typische Einsatzbereiche

Häufige Fragen zu Schuhe
