SMD Spulenständer

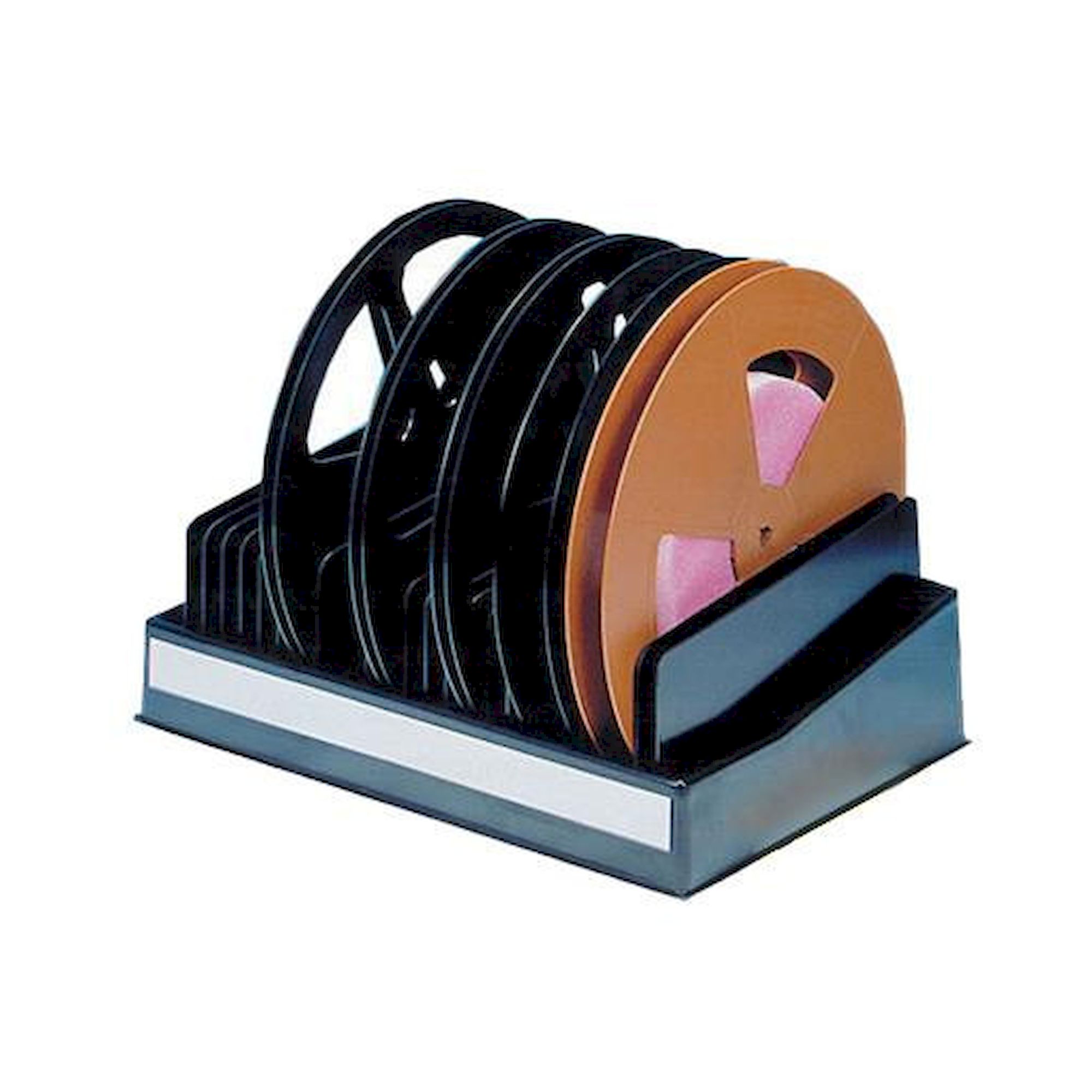

ESD-SMD-Spulenständer sind freistehende Regalkonstruktionen für die geordnete Lagerung von SMD-Gurtrollen am Bestückungsplatz. Das Sortiment umfasst Ständer für Spulendurchmesser 180 mm mit 23 oder 42 Rollenplätzen sowie für Durchmesser 330 mm mit 38 Rollenplätzen. ESD-Trennwände (für 180 mm und 330 mm Rollen) sorgen für die lagegesicherte Einzeltrennung der Spulen und vermeiden elektrostatische Aufladungen gemäß den Anforderungen der EPA-Zone.

114 Artikel
6 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

SMD Spulenständer richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚡ ESD-konform - ableitfähige Konstruktion für den Einsatz in elektrostatisch geschützten Bereichen

✓ Zwei Spulendurchmesser - 180 mm (Standard 7" und 8") und 330 mm (13") Rollendurchmesser

⚙ Kapazität 23-42 Rollen - kompakte Bestückung ohne Flächenverschwendung am Rüstplatz

📦 ESD-Trennwände verfügbar - Einzeltrennung der Rollen, Trennwand 330x330x2 mm für 330 mm-Rollen

↕ Freistehende Konstruktion - kein Wandanbau erforderlich, flexibel positionierbar am Bestückungsarbeitsplatz

Typenübersicht SMD-Spulenständer

Typ	Spulendurchmesser	Kapazität
ESD SMD Spulenständer	180 mm	23 Rollen
ESD SMD Spulenständer	180 mm	42 Rollen
ESD SMD Spulenständer	330 mm	38 Rollen
ESD-Trennwand	180 mm (für o. g. Ständer)	Einzeltrennung
ESD-Trennwand 330x330x2 mm	330 mm	Einzeltrennung

Typische Einsatzbereiche

Typische Einsatzbereiche: Lagerung und Bereitstellung von SMD-Gurtrollen am Rüstplatz von SMT-Bestückungslinien, Zwischenlager für MSL-klassifiziertes Gurtmaterial in der Trockenschrankzone, Rüstwagen-Bestückung mit Spulen für den häufigen Sortimentswechsel sowie systematische Rollenorganisation in der SMT-Teilevorbereitung.

FAQ

Häufige Fragen zu SMD Spulenständer

Was sind SMD-Spulenständer und in welchen Industriebereichen werden sie eingesetzt?

SMD-Spulenständer sind spezialisierte ESD-sichere Lagerungssysteme zur systematischen Organisation von Surface-Mount-Device-Komponenten in Spulenform. Diese Lagersysteme finden primären Einsatz in der Elektronikfertigung, SMT-Bestückungslinien und Entwicklungslaboren, wo eine kontrollierte und antistatische Lagerung von Bauteilen nach DIN EN 61340-5-1 erforderlich ist. Typische Anwender sind Elektronikproduzenten, Leiterplattenhersteller und EMS-Dienstleister, die eine hohe Teileverfügbarkeit bei gleichzeitiger ESD-Schadenvermeidung gewährleisten müssen.

Welche technischen Auswahlkriterien sind bei SMD-Spulenständern zu beachten?

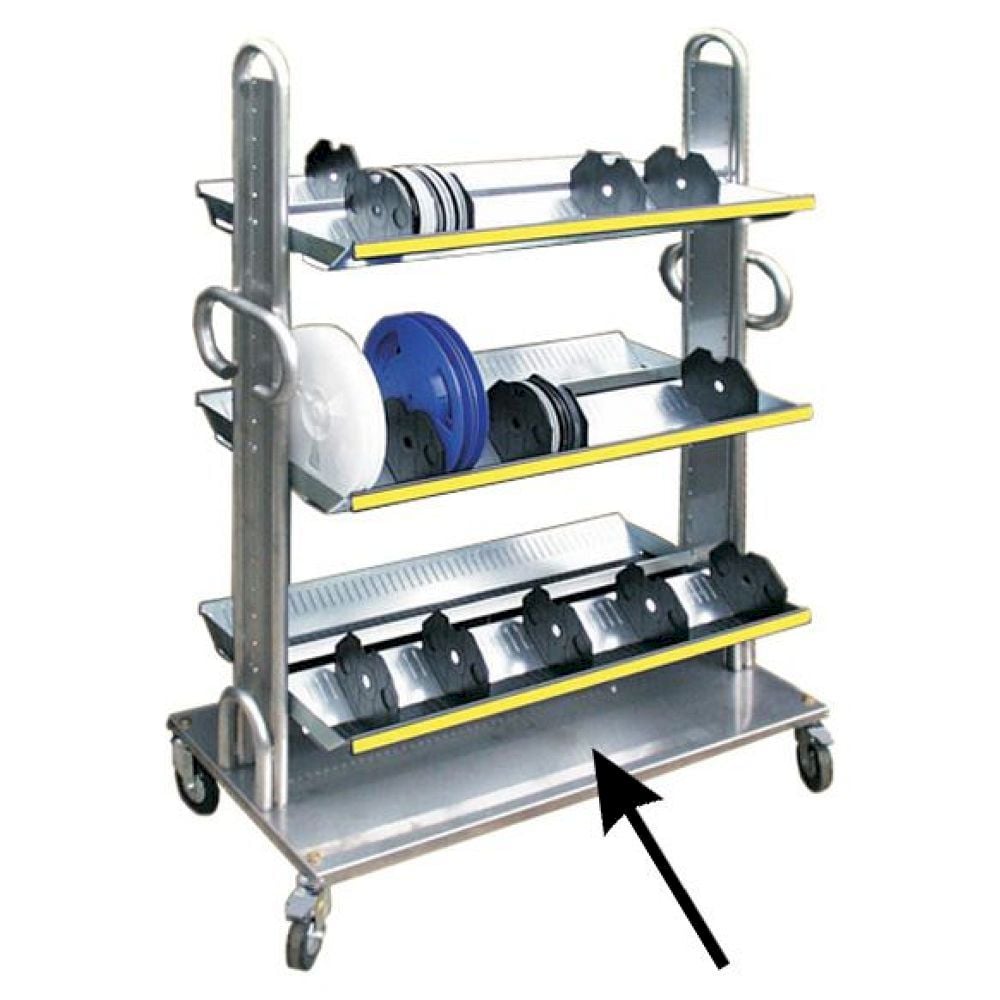

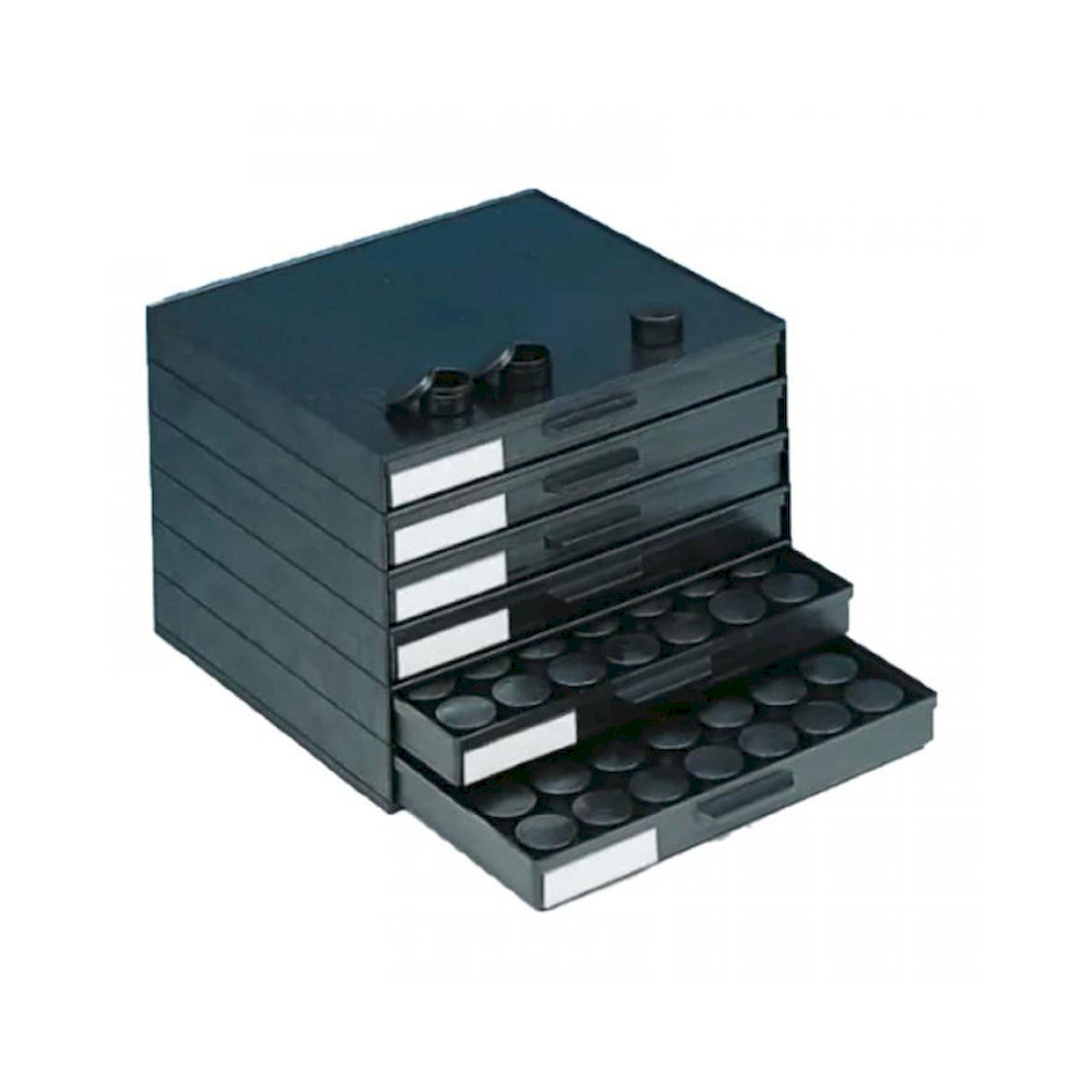

Die Auswahl von SMD-Spulenständern erfolgt primär nach Spulenkapazität, Abmessungen und ESD-Eigenschaften. Verfügbare Systeme wie der Chariotte-Spulenständer bieten Bodenplatten in den Standardgrößen 600x760mm und 600x1130mm für unterschiedliche Raumverhältnisse. Das Fassungsvermögen variiert von kompakten 10-Rollen-Ständern bis hin zu Komplettschränken mit 6x42 Runddosen, während die Doppelschalen-Ausführungen Längen von 630mm und 1000mm abdecken. Der Oberflächenwiderstand muss nach DIN EN 61340-5-1 im dissipativen Bereich von 10^6 bis 10^9 Ohm liegen.

Welche Normen und Zertifizierungen gelten für SMD-Spulenständer?

SMD-Spulenständer unterliegen der grundlegenden ESD-Norm DIN EN 61340-5-1, die Anforderungen an elektrostatische Entladungsschutzmaßnahmen in elektronischen Arbeitsplätzen definiert. Die Oberflächenwiderstände müssen den Grenzwerten nach DIN EN 61340-5-2 entsprechen, wobei dissipative Materialien zwischen 10^6 und 10^9 Ohm gefordert sind. Zusätzlich sind die allgemeinen Workplace-Standards nach DIN EN 61340-5-1 einzuhalten, die eine kontinuierliche Erdung und regelmäßige messtechnische Überwachung der ESD-Eigenschaften vorschreiben. Bei pharmazeutischen oder medizintechnischen Anwendungen können weitere branchenspezifische Normen wie ISO 14644 für Reinräume relevant werden.

Welche Unterschiede bestehen zwischen den verschiedenen SMD-Spulenständer-Varianten?

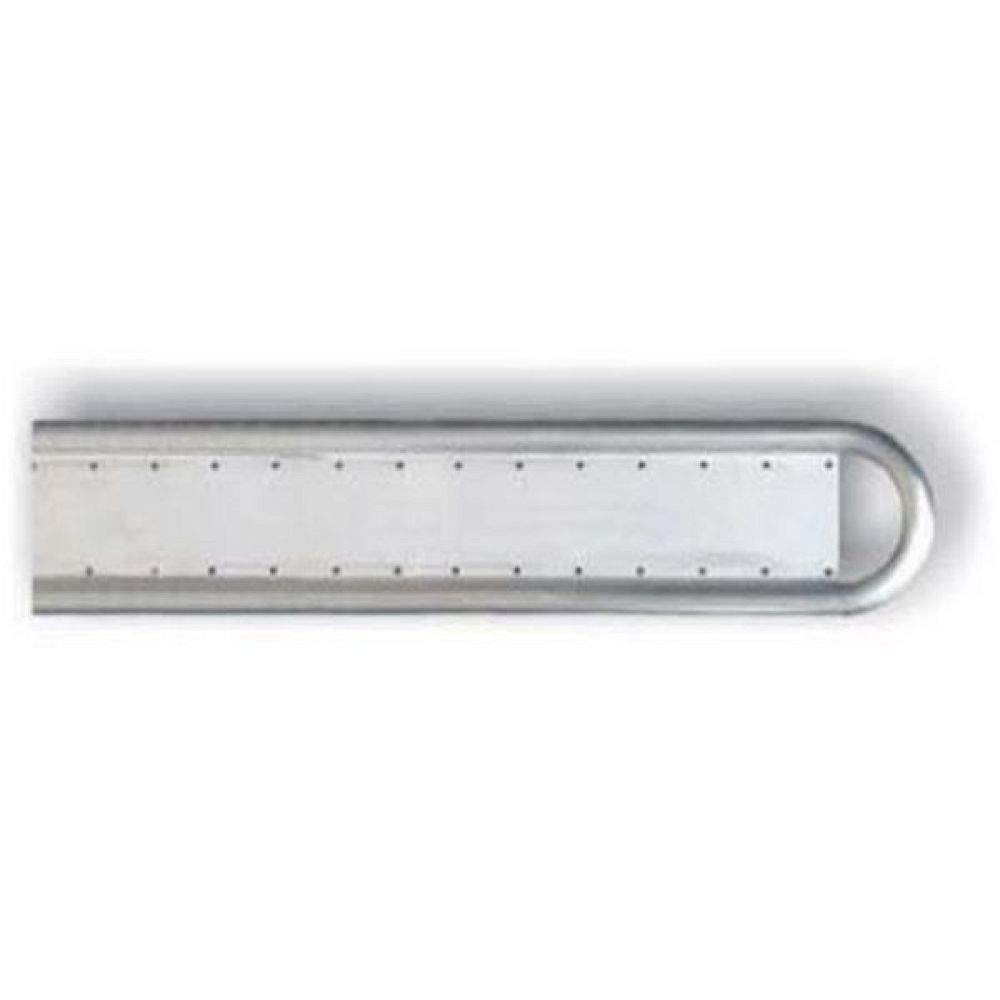

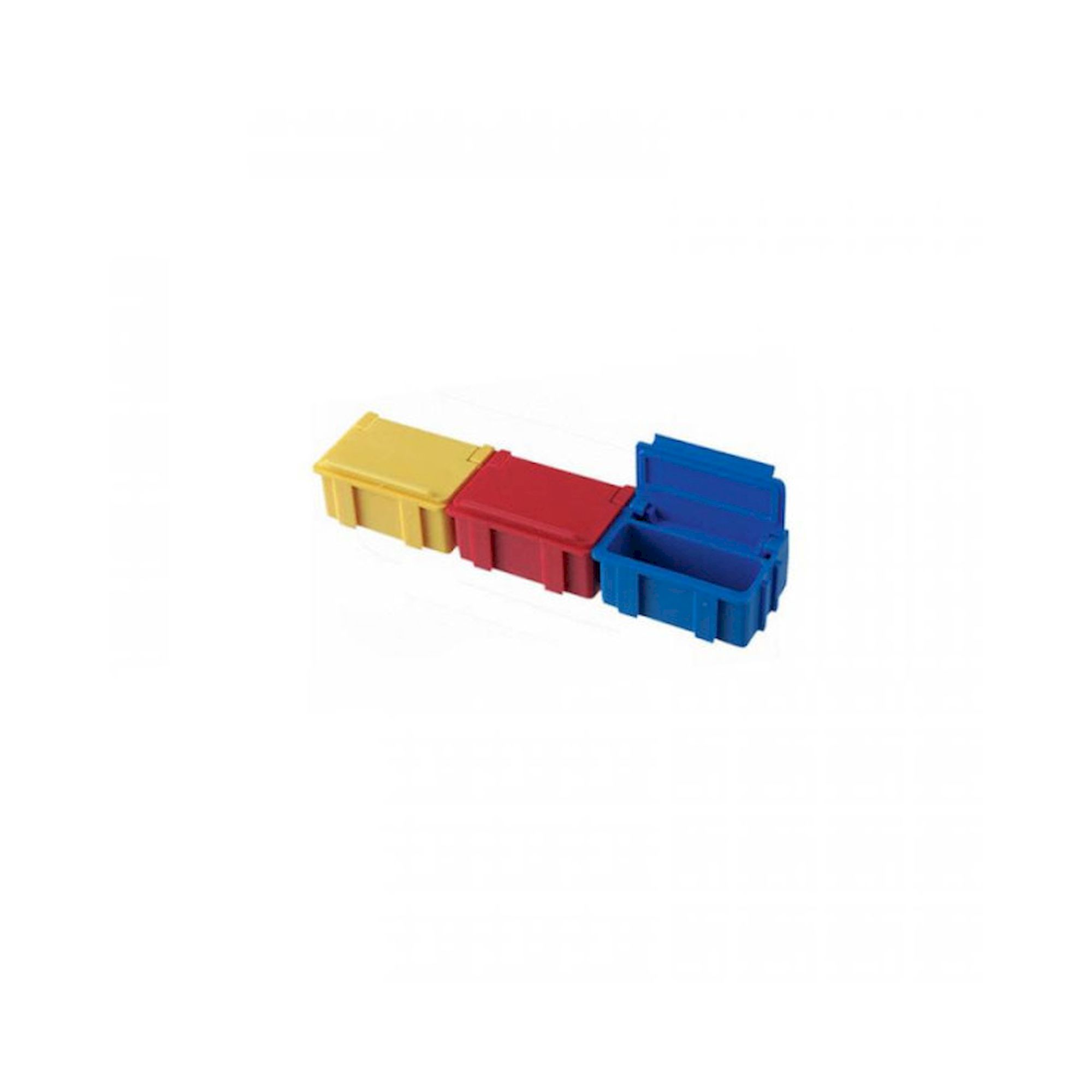

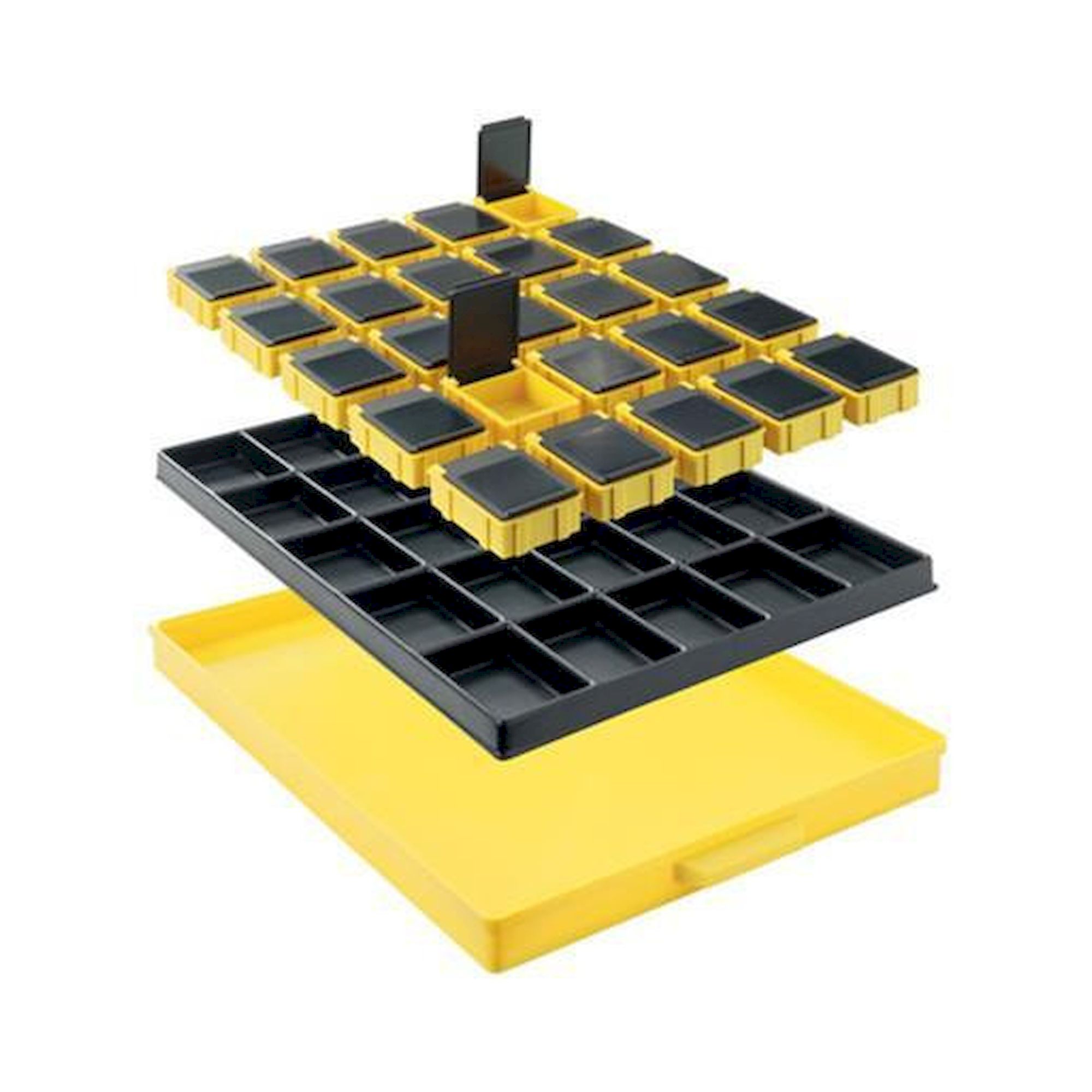

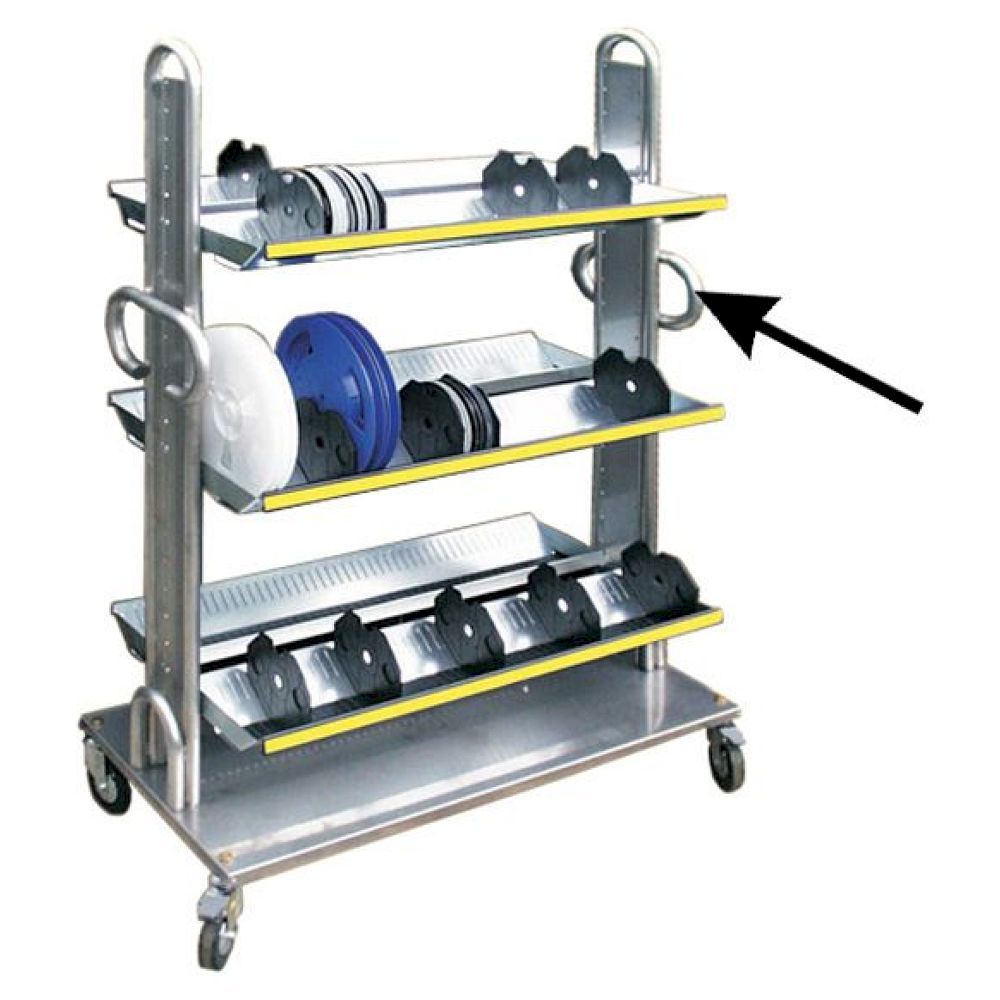

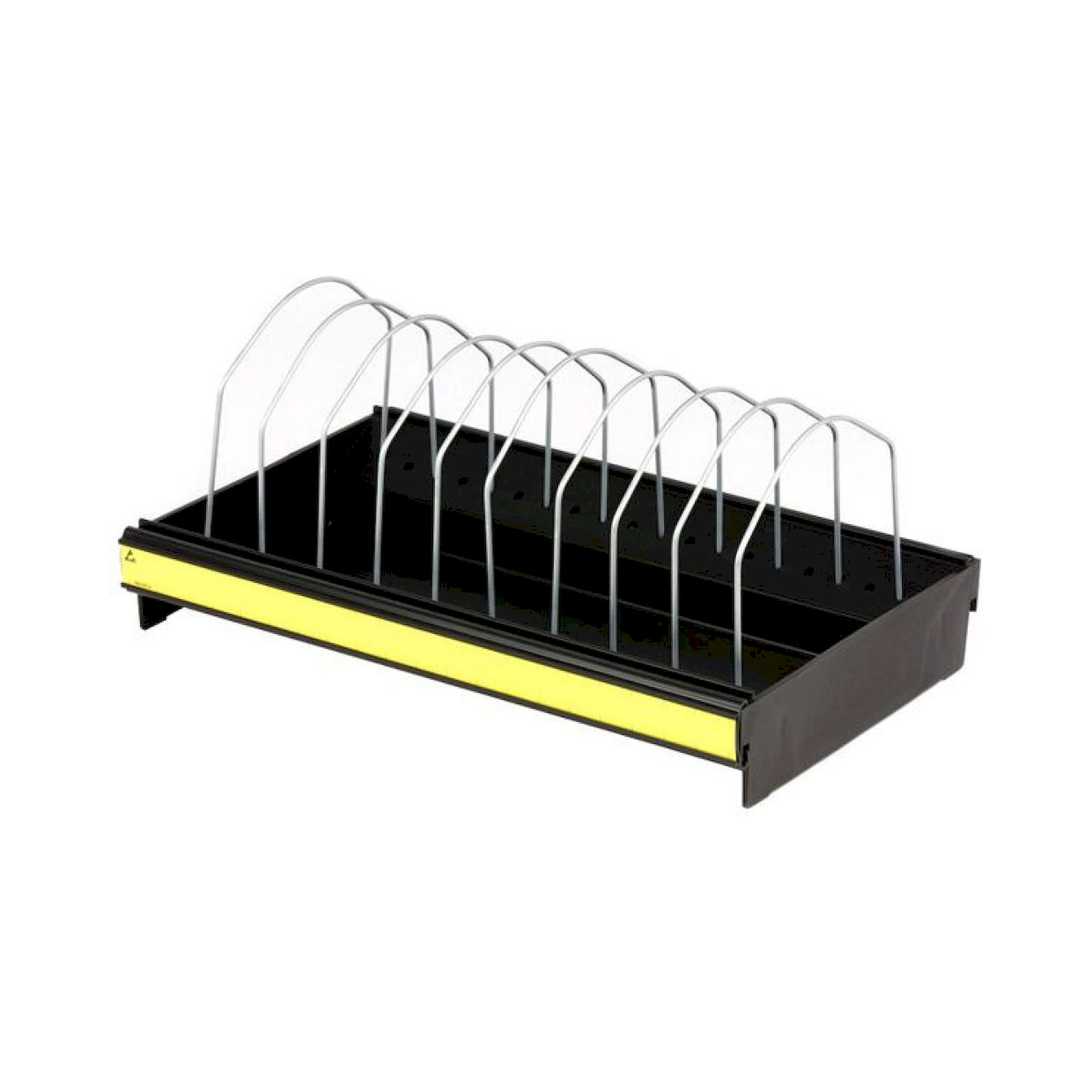

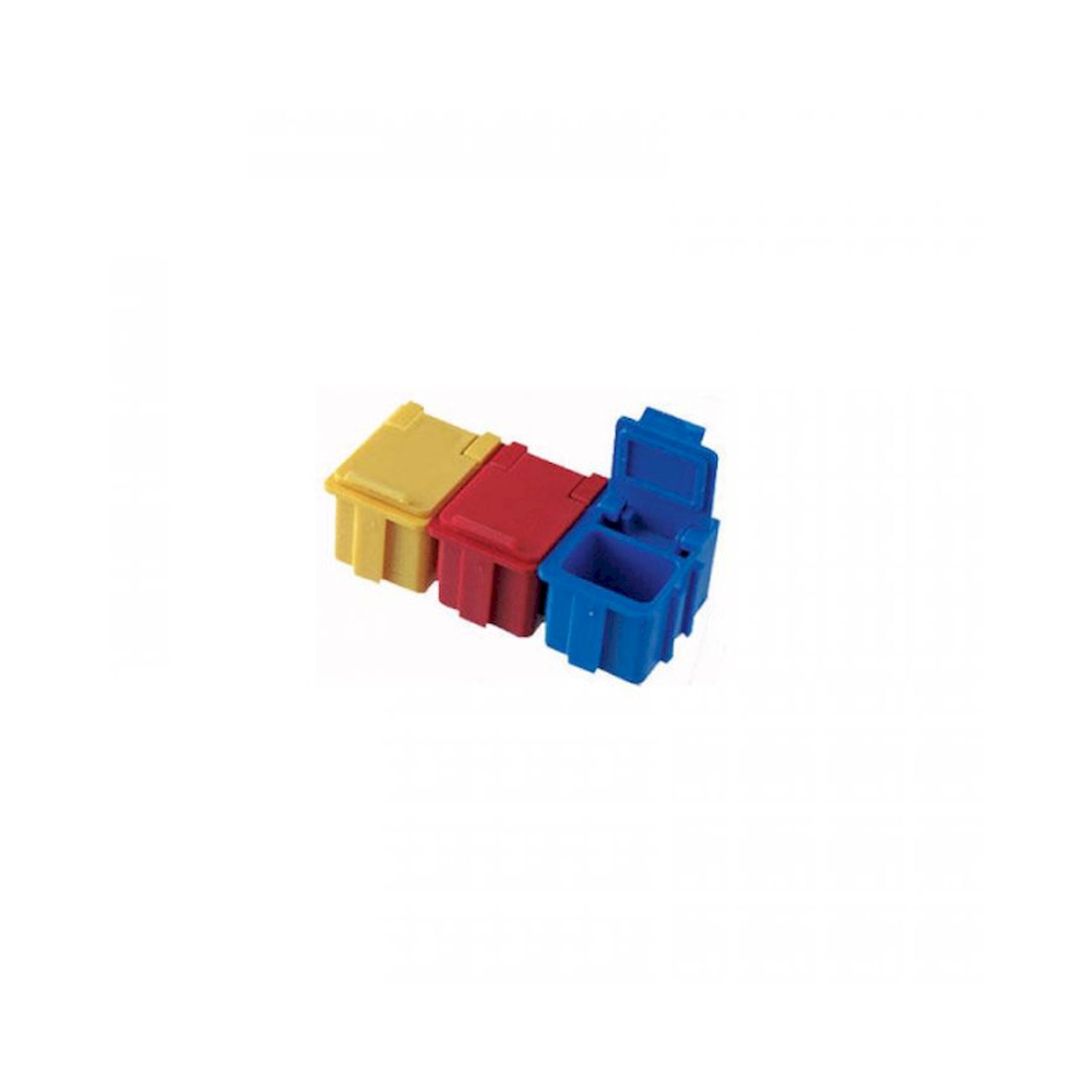

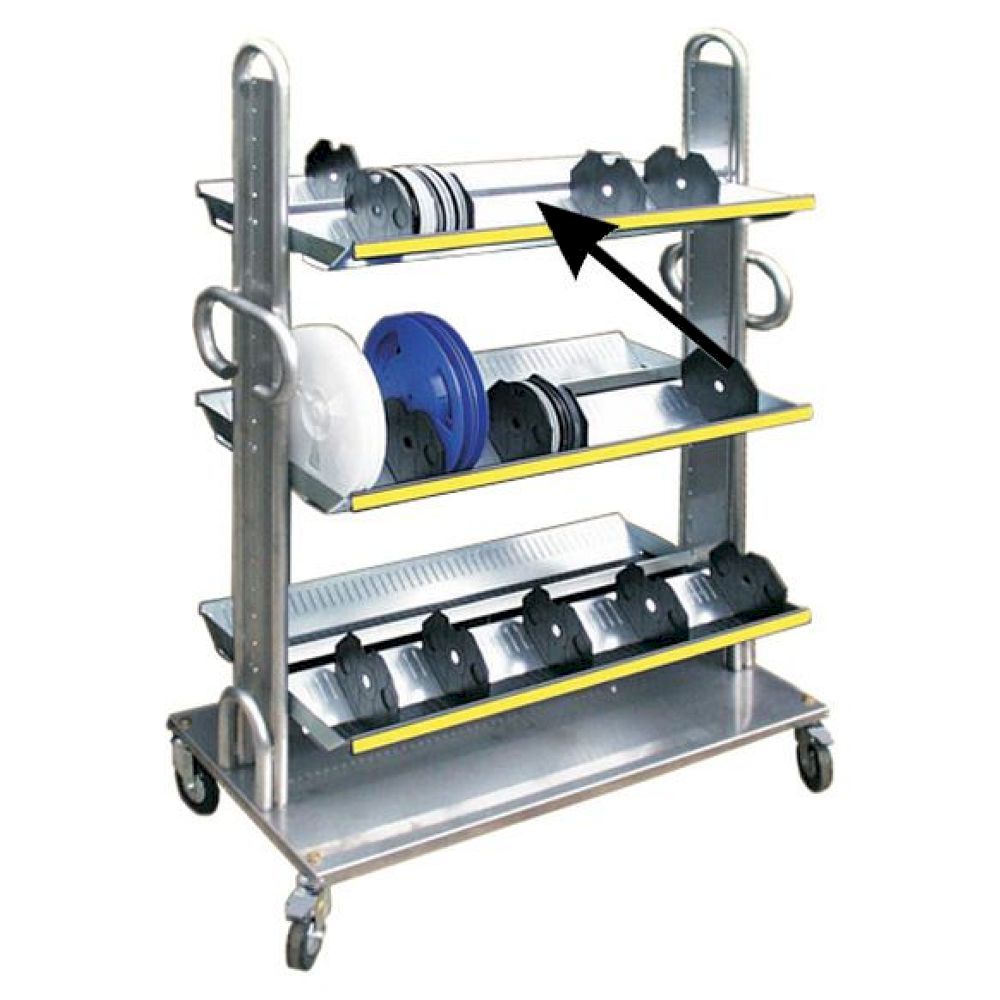

Die Produktpalette umfasst drei Hauptkategorien mit unterschiedlichen Spezialisierungen: Komplettschränke bieten maximale Kapazität mit integrierten SMD-Klappboxen in gelber oder schwarzer Ausführung für verschiedene Organisationskonzepte. Mobile Spulenständer wie das Chariotte-System verwenden modulare Komponenten mit Bodenplatten, seitlichen Stützen mit oder ohne Griff und austauschbaren Doppelschalen für flexible Konfiguration. Kompakte Einzelständer für 10 Rollen eignen sich für kleinere Arbeitsplätze, während Schubfachsysteme eine horizontale Lagerung mit direktem Zugriff auf die Komponenten ermöglichen.

Welche Installationsanforderungen und Systemkompatibilität haben SMD-Spulenständer?

SMD-Spulenständer erfordern eine durchgehende ESD-Erdung über einen 1-Megohm-Widerstand zur Potentialausgleichsschiene nach DIN EN 61340-5-1. Die Bodenplatten des Chariotte-Systems mit Abmessungen von 600x760mm oder 600x1130mm benötigen eine ebene, antistatische Bodenfläche mit ausreichender Tragkraft für die maximale Beladung. Mobile Systeme mit seitlichen Stützen sind mit Standard-ESD-Arbeitsplätzen kompatibel und können über Erdungskabel an bestehende EPA-Infrastrukturen angeschlossen werden. Die Integration in SMT-Fertigungslinien erfolgt über standardisierte Rollensysteme mit 7-Zoll- oder 13-Zoll-Gurten entsprechend IEC 60286-3.

Welche Sicherheitsbewertungen und Betriebsparameter gelten für SMD-Spulenständer?

SMD-Spulenständer sind für Betriebstemperaturen von -10°C bis +60°C bei einer relativen Luftfeuchtigkeit von 30% bis 70% nach DIN EN 61340-2-3 spezifiziert. Die ESD-Schutzklasse entspricht der Kategorie HBM (Human Body Model) mit Entladungsspannungen bis 25kV nach DIN EN 61000-4-2. Der Oberflächenwiderstand muss dauerhaft zwischen 10^6 und 10^9 Ohm liegen, was regelmäßige Messungen mit geeichten EPA-Messgeräten erfordert. Bei staubbelasteten Umgebungen sollte eine Schutzart von mindestens IP20 gewährleistet sein, während die mechanische Belastbarkeit einer Nutzlast von bis zu 50kg pro Stellplatz entsprechen muss.

Welche Wartungsintervalle und Prüfanforderungen gelten für SMD-Spulenständer?

SMD-Spulenständer erfordern eine monatliche Überprüfung der ESD-Eigenschaften mittels EPA-Messgerät nach DIN EN 61340-5-1, wobei Oberflächenwiderstände zwischen 10^6 und 10^9 Ohm dokumentiert werden müssen. Die mechanischen Komponenten wie Schubführungen und Rollensysteme sollten halbjährlich auf Verschleiß und Funktionsfähigkeit kontrolliert werden, während eine jährliche Gesamtinspektion aller Erdungsverbindungen und Potentialausgleichsmaßnahmen vorgeschrieben ist. Bei ordnungsgemäßer Wartung und Nutzung in klimatisierten Produktionsumgebungen beträgt die typische Nutzungsdauer 8-10 Jahre, wobei kritische ESD-Komponenten bei Abweichung der Messwerte sofort ausgetauscht werden müssen.
