Was sind KARL ESD-Arbeitsplätze und für welche Industriebereiche werden sie eingesetzt?

KARL ESD-Arbeitsplätze sind modulare, elektrostatisch ableitfähige Arbeitsplatzsysteme mit integrierten Schubladen, höhenverstellbaren Tischgestellen und spezialisierten Aufbauten für die Elektronikfertigung und Präzisionsmontage. Diese Systeme werden primär in der Halbleiterproduktion, Elektronikfertigung, Medizintechnik und Automobilindustrie eingesetzt, wo elektrostatische Entladungen empfindliche Bauteile beschädigen können. Die Sintro-Serie mit Elektromotor-Höhenverstellung von 740-1140 mm bietet ergonomische Arbeitsplätze für Schichtbetrieb in produktionsnahen Bereichen.

Welche technischen Auswahlkriterien sind bei KARL ESD-Arbeitsplätzen entscheidend?

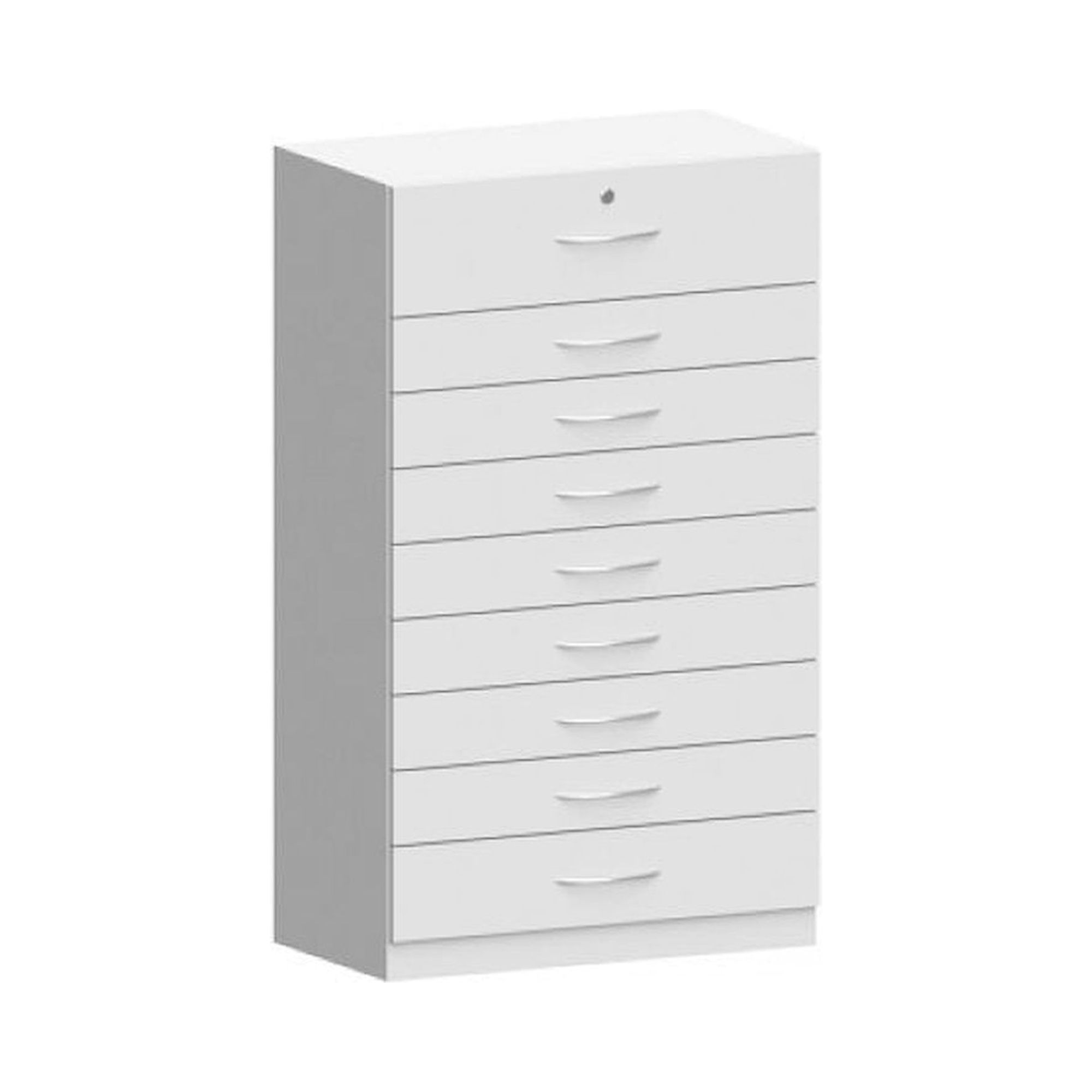

Bei der Auswahl von KARL ESD-Arbeitsplätzen sind die Arbeitsplatzbreite zwischen 930-1830 mm, die Tiefe von 450-900 mm und die Anzahl der integrierten Schubladen zwischen 7-9 Stück entscheidend. Die elektromotorische Höhenverstellung der Sintro-Gestelle ermöglicht eine präzise Anpassung zwischen 740-1140 mm Arbeitshöhe mit Memory-Funktion für verschiedene Nutzerprofile. ESD-Beistellschränke in Holzausführung bieten mit Abmessungen von 1352 mm Höhe und verschiedenen Breiten von 800-1000 mm optimale Lagerkapazität für elektrostatisch gefährdete Komponenten.

Welche Normen und Zertifizierungen müssen KARL ESD-Arbeitsplätze erfüllen?

KARL ESD-Arbeitsplätze müssen die DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen an Arbeitsplätzen erfüllen, welche Oberflächenwiderstände zwischen 10⁶ und 10⁹ Ohm für ESD-Oberflächen vorschreibt. Zusätzlich gelten die DIN EN ISO 14853 für ergonomische Arbeitsplatzgestaltung und die Maschinenrichtlinie 2006/42/EG für elektromotorische Tischgestelle. Die CE-Kennzeichnung bestätigt die Konformität mit europäischen Sicherheitsstandards, während die ESD-Erdung nach DIN EN 61340-5-2 einen kontrollierten Potentialausgleich gewährleistet.

Was sind die Hauptunterschiede zwischen den KARL Sintro und QUADRO Arbeitsplatzsystemen?

Die KARL Sintro-Serie zeichnet sich durch elektromotorische Höhenverstellung mit Memory-Funktion und Andock-Systeme für modulare Erweiterungen aus, während QUADRO-Systeme auf mechanische Verstellbarkeit und kompakte Bauweise setzen. Sintro-Tischgestelle bieten einen Verstellbereich von 740-1140 mm mit präziser Motorsteuerung, wohingegen QUADRO-Arbeitsplätze durch fest installierte Höhen und robuste Stahlkonstruktion charakterisiert sind. Die Beistellschränke unterscheiden sich in der Schubladenanzahl zwischen 7 und 9 Stück sowie in den verfügbaren Tiefen von 450 mm und 650 mm je nach Anwendungsanforderung.

Welche Installationsvoraussetzungen benötigen KARL ESD-Arbeitsplätze mit Elektromotor?

KARL Sintro ESD-Tischgestelle mit Elektromotor benötigen eine 230V AC Netzspannung mit Schutzleiteranschluss und eine dedizierte ESD-Erdungsverbindung über Potentialausgleichsschiene nach DIN EN 61340-5-2. Die Montage erfolgt auf ebenen Industrieböden mit einer Tragfähigkeit von mindestens 150 kg/m² und erfordert einen Mindestabstand von 100 mm zu angrenzenden Arbeitsplätzen für die Höhenverstellung. Das Andock-System ermöglicht die nahtlose Verbindung mehrerer Arbeitsplätze über standardisierte Kupplungsprofile mit gemeinsamer ESD-Erdung.

Welche Schutzart und Betriebsbedingungen erfüllen KARL ESD-Arbeitsplätze?

KARL ESD-Arbeitsplätze erfüllen die Schutzart IP40 gegen feste Fremdkörper größer 1 mm und sind für Betriebstemperaturen zwischen +10°C und +40°C bei einer relativen Luftfeuchtigkeit von 30-70% ausgelegt. Die elektromotorischen Tischgestelle haben eine maximale Tragfähigkeit von 80 kg gleichmäßig verteilt und eine Verstellgeschwindigkeit von 25 mm/s bei einem Geräuschpegel unter 50 dB(A). ESD-Beistellschränke in Holzausführung bieten eine Schubladenbelastung von bis zu 35 kg pro Auszug und gewährleisten dauerhafte elektrostatische Ableitung unter 10⁹ Ohm.

Wie oft müssen KARL ESD-Arbeitsplätze gewartet und auf ESD-Eigenschaften geprüft werden?

KARL ESD-Arbeitsplätze erfordern eine monatliche Überprüfung der elektrostatischen Ableitfähigkeit mit einem Oberflächenwiderstandsmessgerät gemäß DIN EN 61340-5-1, wobei Werte zwischen 10⁶ und 10⁹ Ohm eingehalten werden müssen. Die elektromotorischen Tischgestelle benötigen eine jährliche Inspektion der Mechanik und Elektronik durch Fachpersonal, während die Schubladenauszüge alle sechs Monate auf Leichtgängigkeit und Tragfähigkeit zu prüfen sind. Bei ordnungsgemäßer Wartung erreichen KARL Arbeitsplatzsysteme eine Nutzungsdauer von über 15 Jahren mit gleichbleibender ESD-Funktionalität.

ESD Tische Karl

ESD Arbeitsplätze

ESD Tische und Arbeitsplatzsysteme von Karl vereinen elektrostatischen Ableitwiderstand im Bereich 10⁵-10⁹ Ω (nach DIN EN 61340-5-1) mit einem modularen Baukastenprinzip, das Tischplatten aus ableitfähigem HPL, höhenverstellbare Gestelle sowie Aufbaurahmen für Schränke, Regale und Schubladeneinheiten umfasst. Traglastwerte bis 150 kg bei Stahlrahmen-Grundkörpern und ein integriertes EPA-Erdungssystem sichern die Norm-Konformität vom einzelnen Arbeitsplatz bis zur verketteten Linienlösung.

Als autorisierter Fachhändler führt esd.equipment über 1.429 Artikel der Karl Arbeitsplatztechnik - von der Einstiegslinie Basic über das ergonomische Sintro-System und das Packsystem Sintro bis zur Schwerlastlinie Quadro sowie FIFO-Regal- und Transferlösungen. Alle Baureihen sind nach IEC 61340-5-1 / DIN EN 61340-5-2 geprüft und für den Einsatz in zertifizierten EPA-Zonen zugelassen.

Kategorien

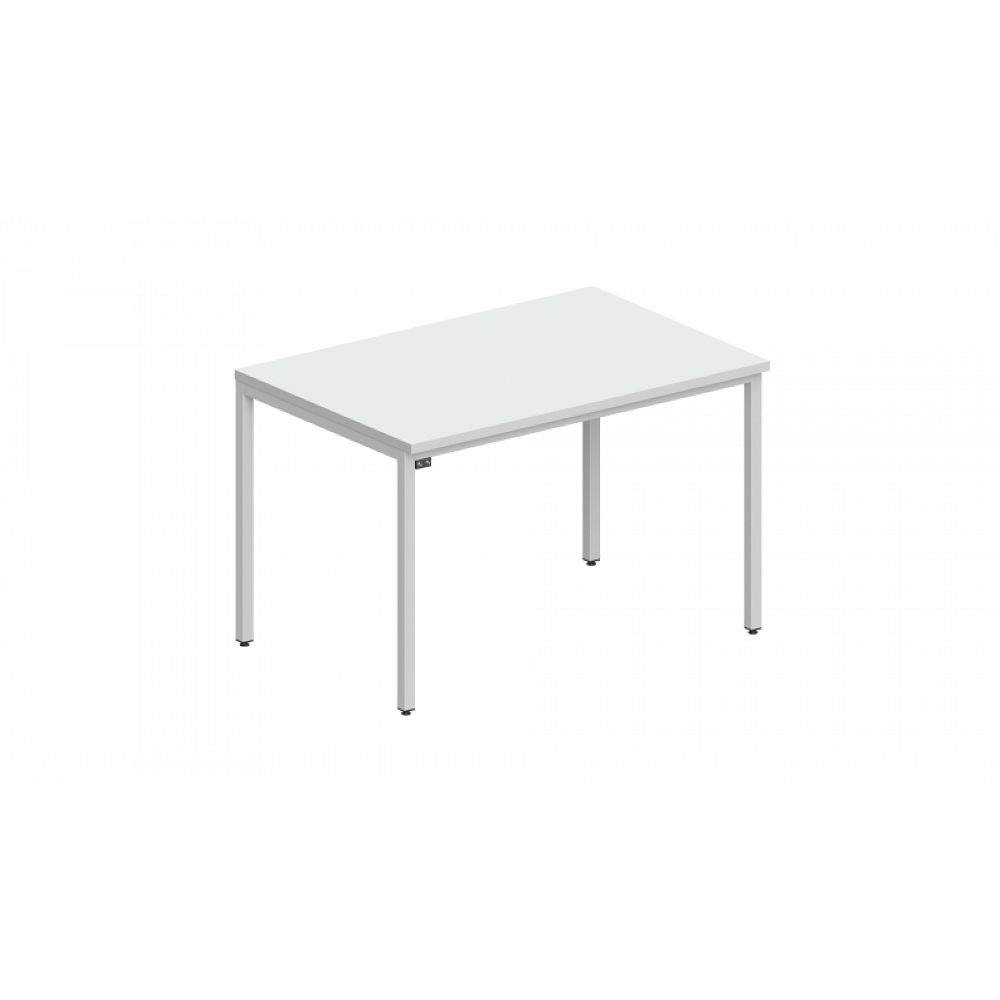

ESD Arbeitsplätze Karl BasicBasic-Linie, Einstiegsserie, R: 10⁵-10⁹ Ω, bis 150 kg Traglast

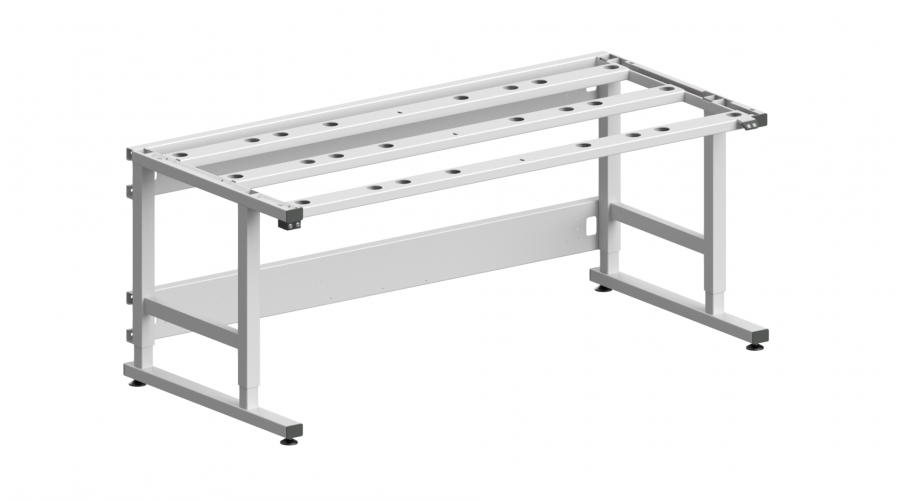

Arbeitsplätze Karl SintroSintro-Linie, ergonomische EPA-Arbeitsplätze, HPL-Tischplatten, DIN EN 61340

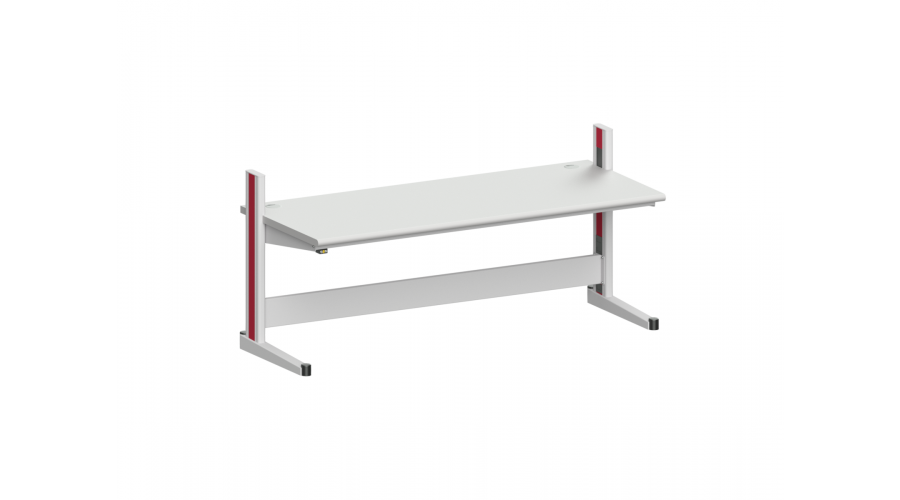

Arbeitsplätze Karl QuadroQuadro-Schwerlastlinie, Aufbaurahmen, Schrank- & Regalintegration

Arbeitsplätze BASICESD-Transferwagen & Verkettungslösungen, EPA-zertifiziert, IEC 61340

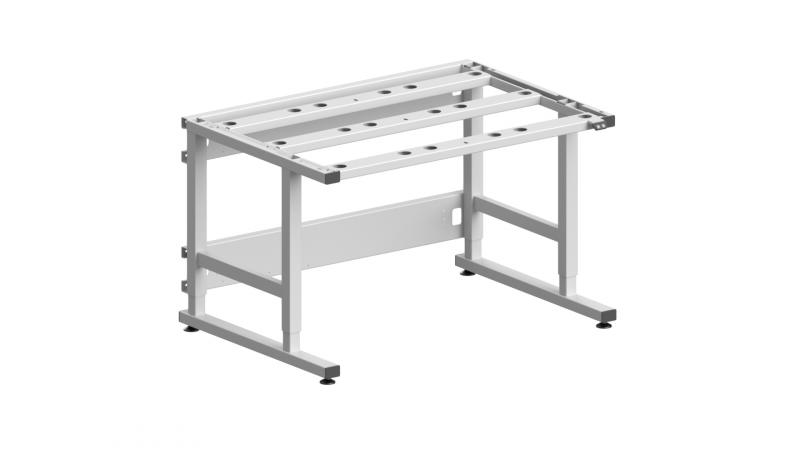

Karl Sintro PacksystemESD-Packarbeitsplätze, Sintro-Baureihe, ergonomisch höhenverstellbar

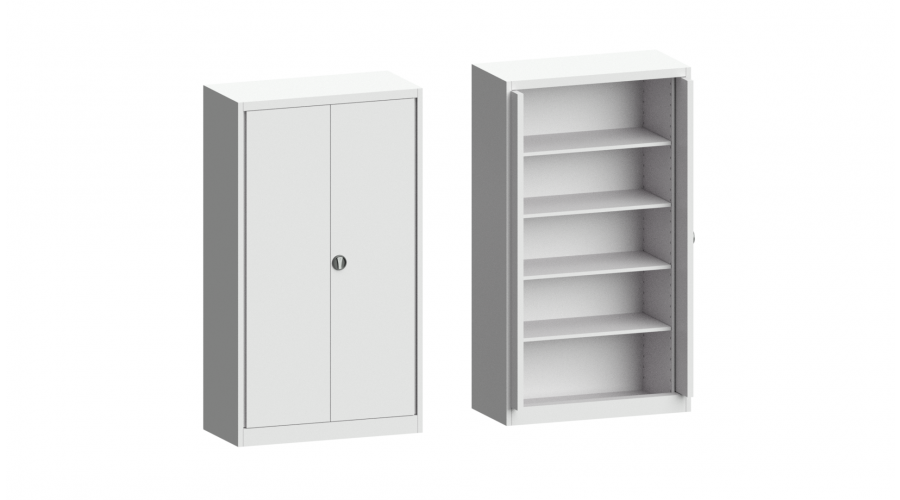

Schrank- und Regalsysteme KarlModulare ESD-Schränke & Regale, R: 10⁵-10⁹ Ω, Stahlrahmen

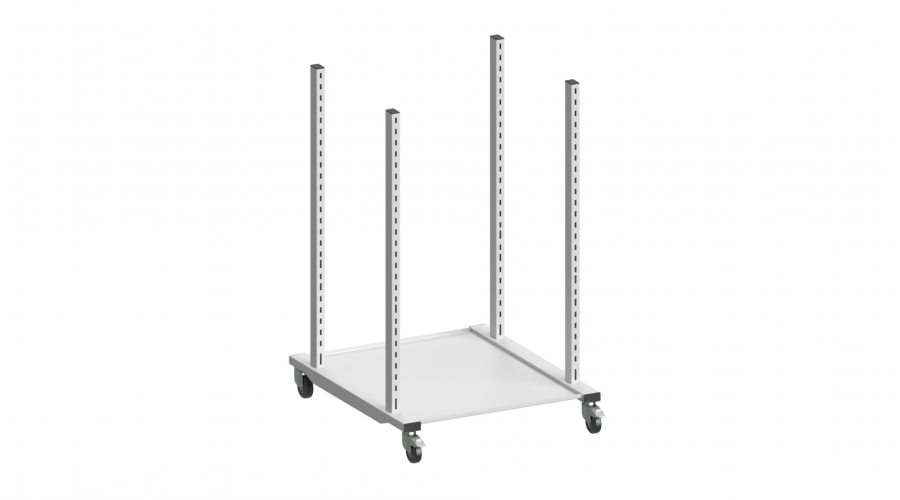

FIFO-Regale KarlDurchlaufregale First-In-First-Out, ESD-konform, modulare Fachbreiten

⚡ R: 10⁵-10⁹ Ω - Ableitwiderstand nach DIN EN 61340-5-1, EPA-konform

↕ Höhenverstellung 720-1.080 mm - ergonomisch, manuell oder elektromotorisch

???? Traglast bis 150 kg - Stahl-Grundkörper mit integriertem Überlastschutz

⚙ Modulares Baukastensystem - Basic, Sintro, Quadro kombinierbar mit Aufbauten

???? Gesamtwiderstand < 3,5 x 10⁷ Ω - EPA-Systemerdung nach IEC 61340-5-1

✓ 1.429 Artikel ab Lager - alle Baureihen geprüft nach DIN EN 61340-5-2

Karl Basic vs. Sintro vs. Quadro - technischer Vergleich der Baureihen

Kriterium	Karl Sintro	Karl Basic	Karl Quadro
Anwendungsschwerpunkt	Ergonomie-Montage & Packen	Einstieg / allgemeine Montage	Schwerlast & Liniensysteme
Traglast	bis 150 kg	bis 100 kg	bis 200 kg
Höhenverstellung	720-1.080 mm, stufenlos	ca. 750-900 mm, manuell	720-1.080 mm, stufenlos
Ableitwiderstand	10⁵-10⁹ Ω	10⁵-10⁹ Ω	10⁵-10⁹ Ω
Tischplattenoberfläche	ableitfähiges HPL, melaminharzbeschichtet	HPL-ESD-Standard	HPL-ESD, Sonderformate möglich
Aufbaurahmen / Anbaumodule	Umfangreiches Zubehörprogramm	Grundausstattung	Schrank- & Regalintegration
FIFO- / Transferintegration	Sintro Packsystem optional	nicht vorgesehen	Transfersystem-kompatibel
Norm-Zertifizierung	DIN EN 61340-5-1 / -5-2	DIN EN 61340-5-1 / -5-2	DIN EN 61340-5-1 / -5-2

Karl Produktübersicht - Baureihen im Überblick

Baureihe	Anwendung	Leistung / Spezifikation	Besonderheit
Karl Basic	Allgemeine ESD-Montagearbeitsplätze	Traglast bis 100 kg, R: 10⁵-10⁹ Ω	Einstiegsserie, schnelle Lieferbarkeit
Karl Sintro	Ergonomische Montage & Kommissionierung	Höhe 720-1.080 mm, Traglast bis 150 kg	Umfangreiches Zubehörprogramm, Packsystem-Option
Karl Sintro Packsystem	Packarbeitsplätze & Versandvorbereitung	EPA-konform, ableitfähige HPL-Oberfläche	Integrierte Rollenhalter & Ablageelemente
Karl Quadro	Schwerlast-Linienmontage	Traglast bis 200 kg, Schrank- & Regalintegration	Transfersystem-kompatibel, Stahlrahmen-Schwerlastprofil
FIFO-Regale Karl	Durchlauflager & Linienpuffer	ESD-konform, modulare Fachbreiten	First-In-First-Out-Prinzip, Lean-Manufacturing
Transfersysteme Karl	Werkstückverkettung & Materialfluss	ESD-Transferwagen, IEC 61340-5-1	Kompatibel mit Quadro- & Sintro-Linie
Schrank- & Regalsysteme	Lagerung ESD-empfindlicher Bauteile	R: 10⁵-10⁹ Ω, Stahlrahmen-Konstruktion	Modular erweiterbar, EPA-Systemerdung

Typische Einsatzbereiche: Elektronikfertigung & SMT-Bestückung (IEC 61340-5-1, IPC-A-610), Halbleiterfertigung (SEMI S1/S2), Medizintechnik-Montage (ISO 13485, DIN EN 61340-5-2), Automotive-Produktion (VDA 6.3, IATF 16949), Luft- und Raumfahrttechnik (AS9100), Kommissionierung & Versand ESD-sensibler Baugruppen (IEC 61340-5-1), Lean-Manufacturing-Linien mit FIFO-Materialfluss

✓ DIN EN 61340-5-1 zertifiziertAlle Karl Baureihen Basic, Sintro & Quadro EPA-geprüft

???? 1.429 Artikel ab LagerTische, Regale, Schränke, Transfersysteme & Zubehör

???? EPA-Systemlösungen aus einer HandModulares Baukastensystem, R: 10⁵-10⁹ Ω, IEC 61340-5-2
