Was sind ESD-Transportwagen und wofür werden sie in der Industrie eingesetzt?

ESD-Transportwagen sind spezialisierte Systemwagen mit antistatischen Eigenschaften für den sicheren Transport elektronischer Bauteile und empfindlicher Komponenten. Diese robusten Transportlösungen kommen primär in der Elektronikindustrie, Halbleiterfertigung, Automobilelektronik und Medizintechnik zum Einsatz, wo elektrostatische Entladungen Schäden von mehreren tausend Euro pro Bauteil verursachen können. Typische Anwendungsbereiche umfassen Bestückungslinien, Qualitätsprüfung, Lagerlogistik und den innerbetrieblichen Transport zwischen verschiedenen Fertigungsstationen in EPA-Bereichen.

Welche technischen Kriterien sind bei der Auswahl von ESD-Systemwagen entscheidend?

Die Auswahl von ESD-Systemwagen erfolgt primär nach Behälterkompatibilität und Abmessungen, wobei Standardgrößen wie 600x400mm oder 800x600mm Eurobehälter berücksichtigt werden müssen. Kritische Parameter sind die Wagenhöhe zwischen 134cm und 200cm wie bei den SE-Modellen, die Ladefläche von beispielsweise 1240x610mm bei Fetra-Wagen und die Tragfähigkeit pro Etage. Der Oberflächenwiderstand muss zwischen 10⁶ und 10⁹ Ohm liegen, während die Ableitzeit unter 2 Sekunden betragen sollte. Zusätzlich sind die Rollenausstattung mit leitfähigen Eigenschaften und die Kompatibilität zu vorhandenen Lagersystemen ausschlaggebend.

Welche Normen und Zertifizierungen gelten für ESD-Transportwagen?

ESD-Transportwagen müssen der DIN EN 61340-5-1 für elektrostatische Schutzbereiche entsprechen, die Grenzwerte für Oberflächenwiderstände und Ableitzeiten definiert. Die IEC 61340-4-1 regelt die Prüfverfahren für elektrostatische Eigenschaften, während DIN EN 61340-2-3 die Methoden zur Bestimmung des Widerstands von planaren Materialien festlegt. Bei Einsatz in explosionsgefährdeten Bereichen ist zusätzlich die ATEX-Richtlinie 2014/34/EU relevant, die spezielle Anforderungen an die Leitfähigkeit und Erdung stellt. Qualitätszertifizierungen nach ISO 9001 der Hersteller wie Warmbier oder Fetra gewährleisten die Einhaltung der elektrostatischen Schutzanforderungen.

Was sind die Unterschiede zwischen den verschiedenen ESD-Systemwagen-Varianten?

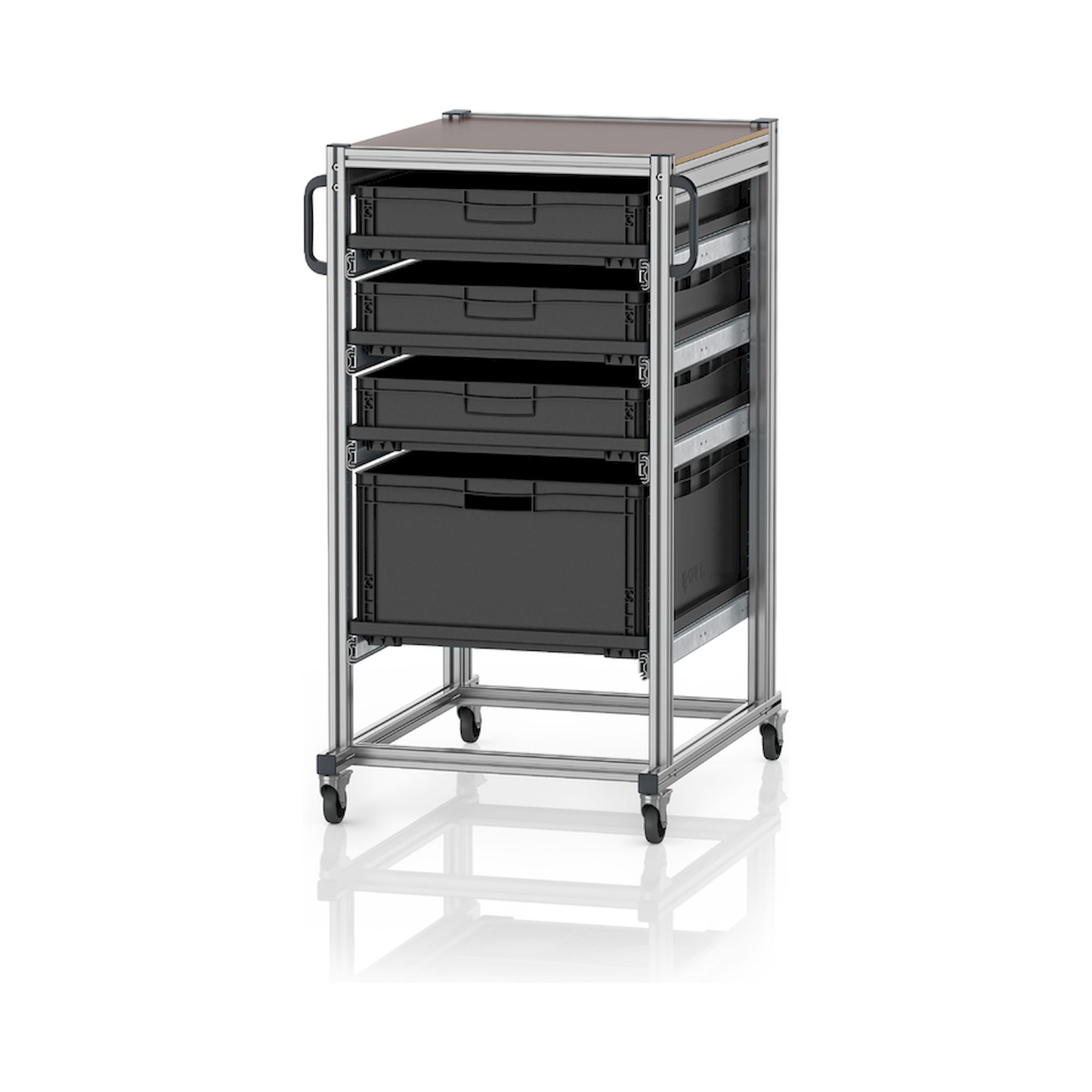

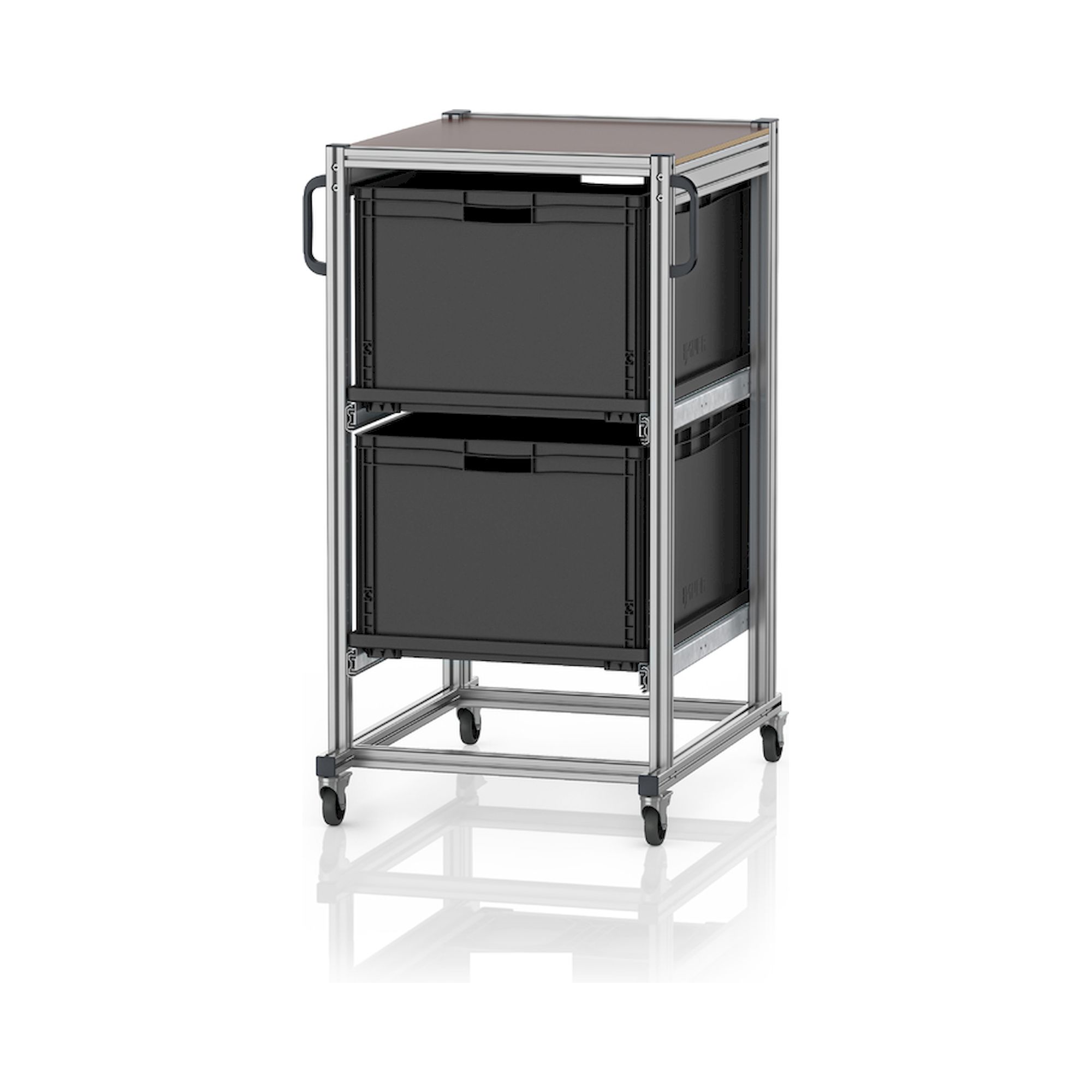

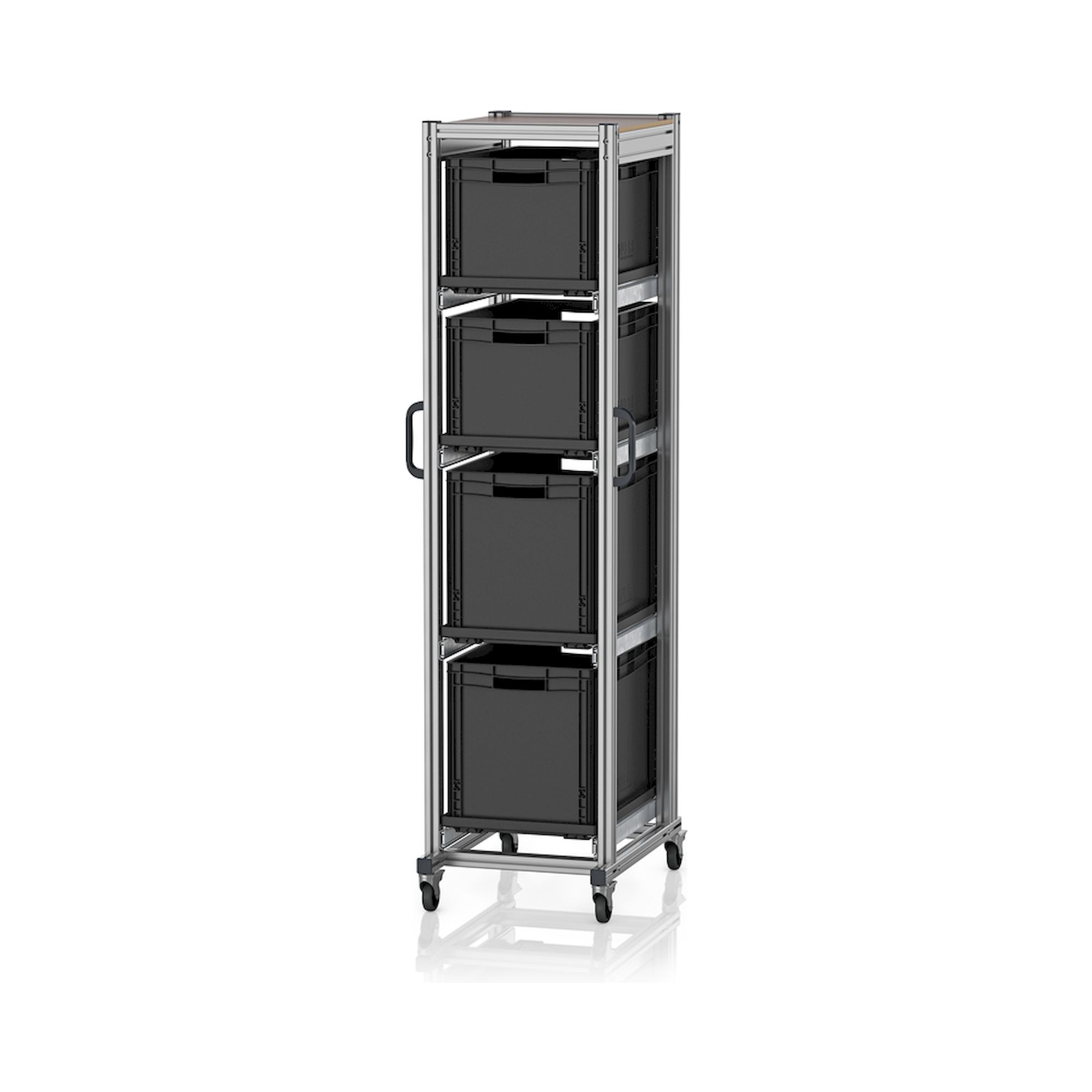

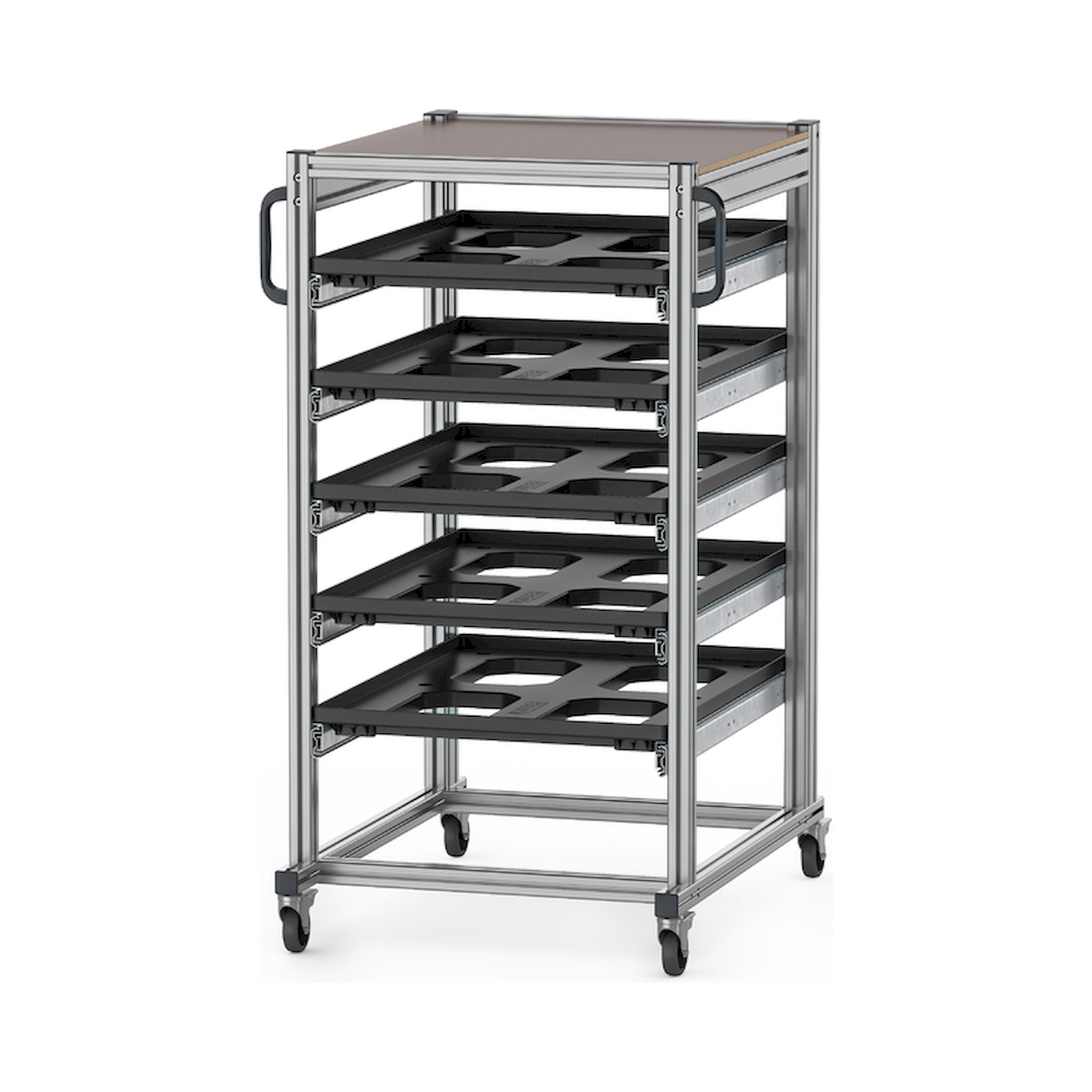

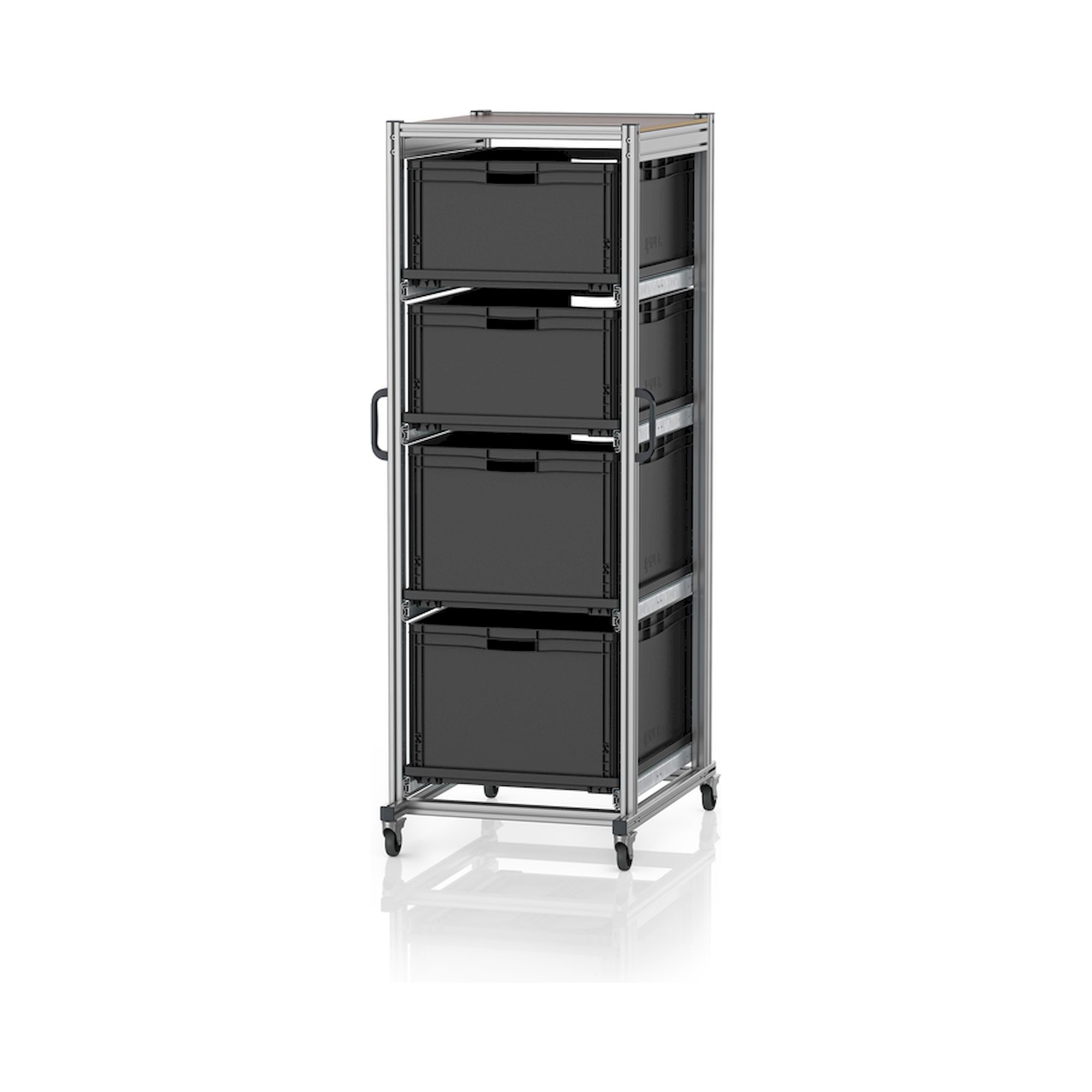

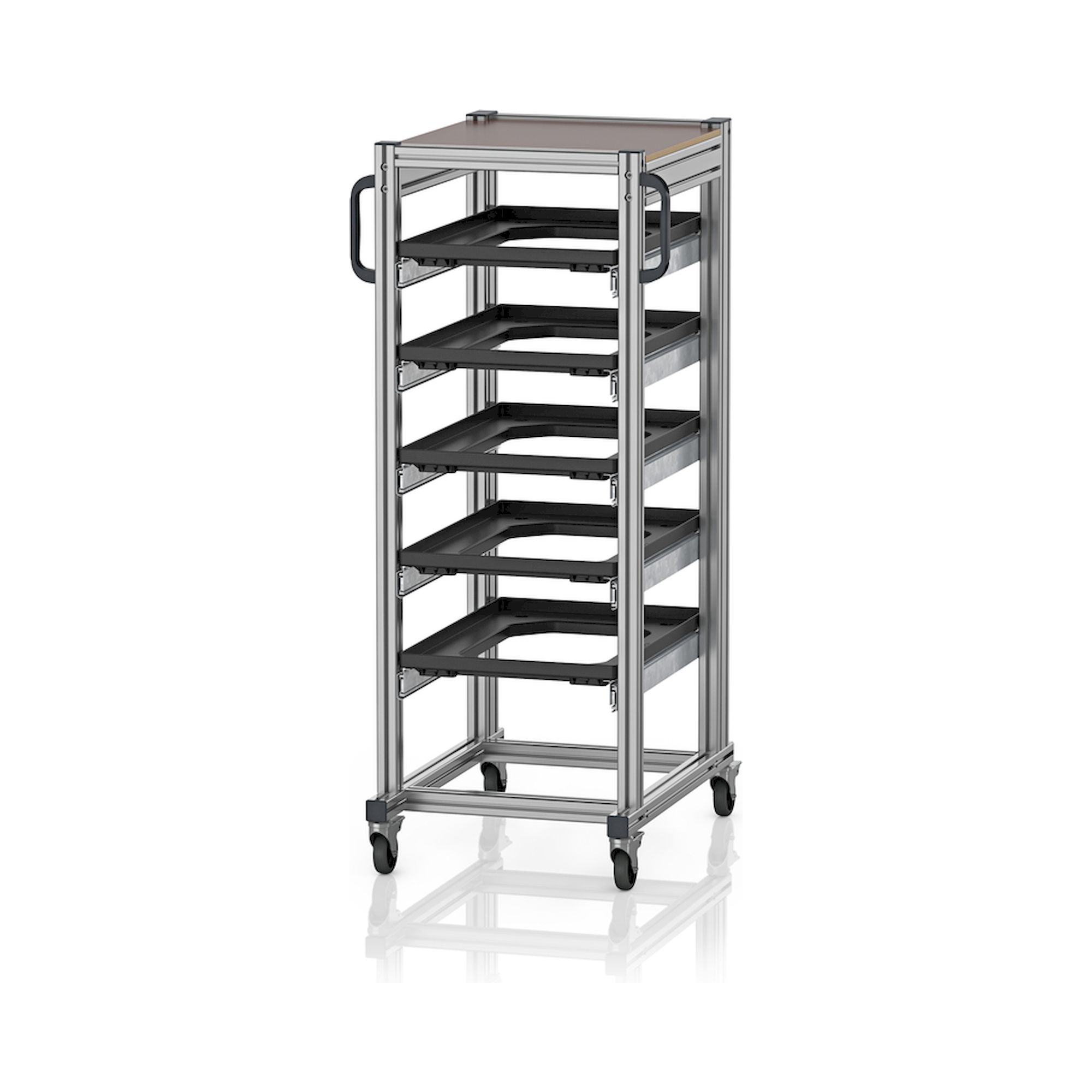

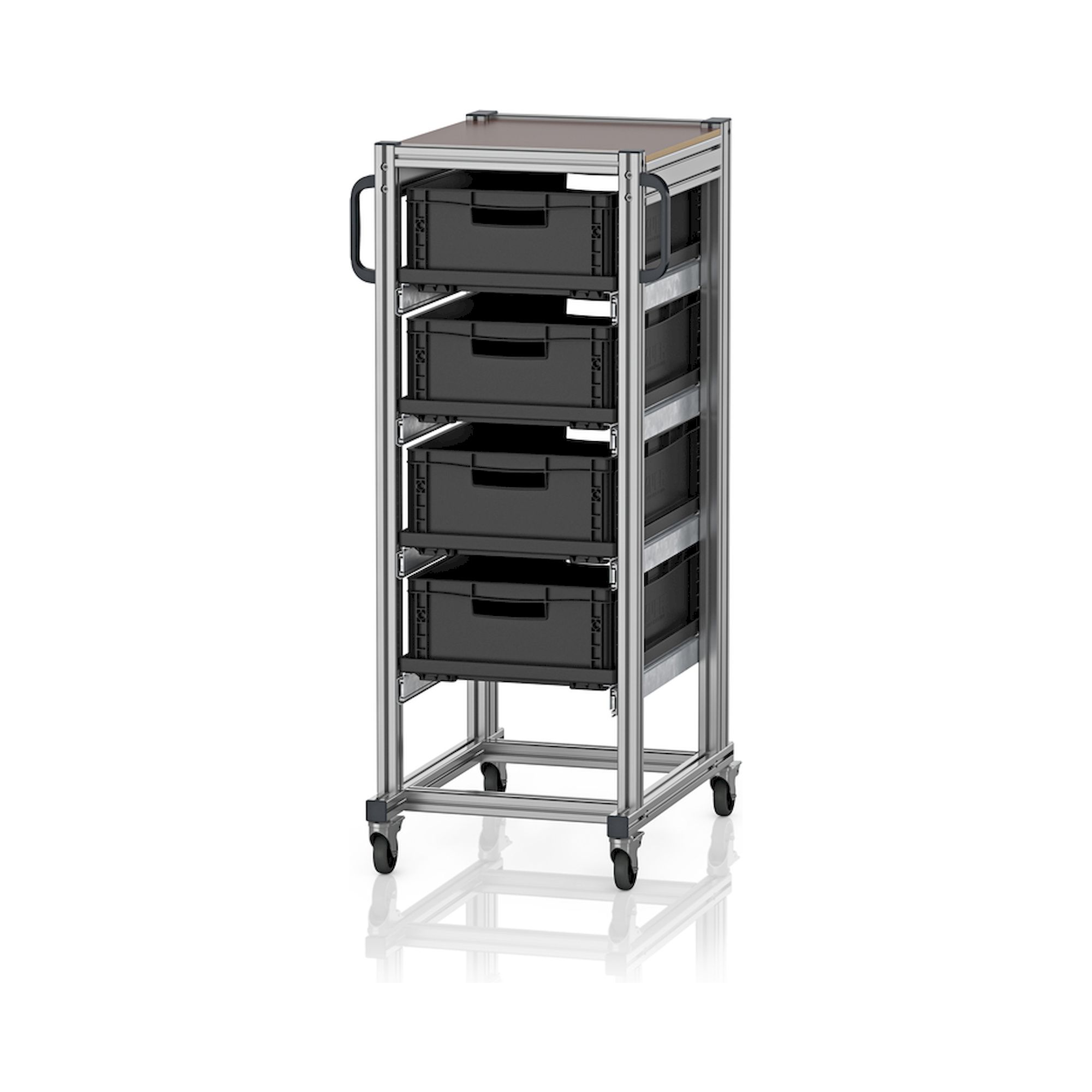

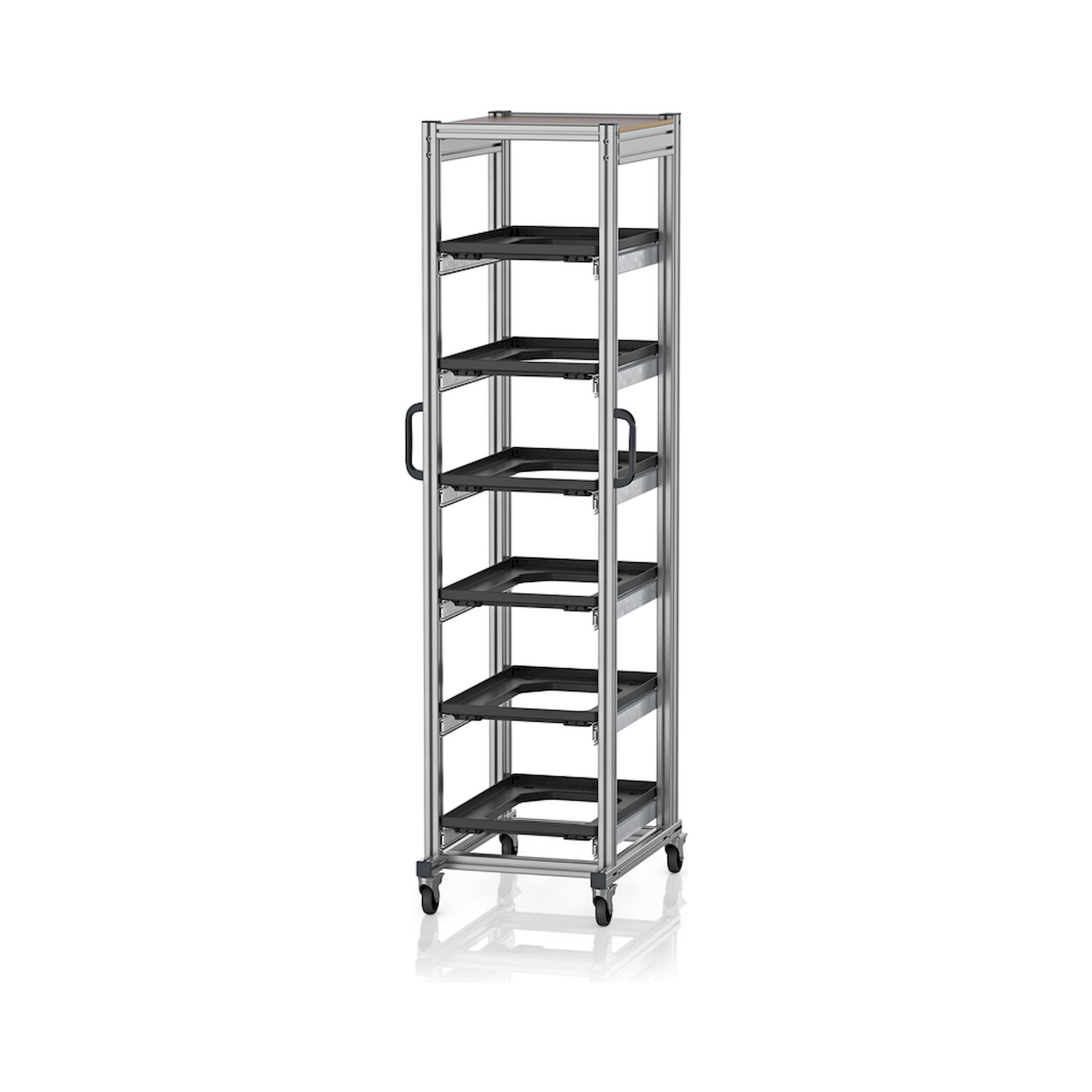

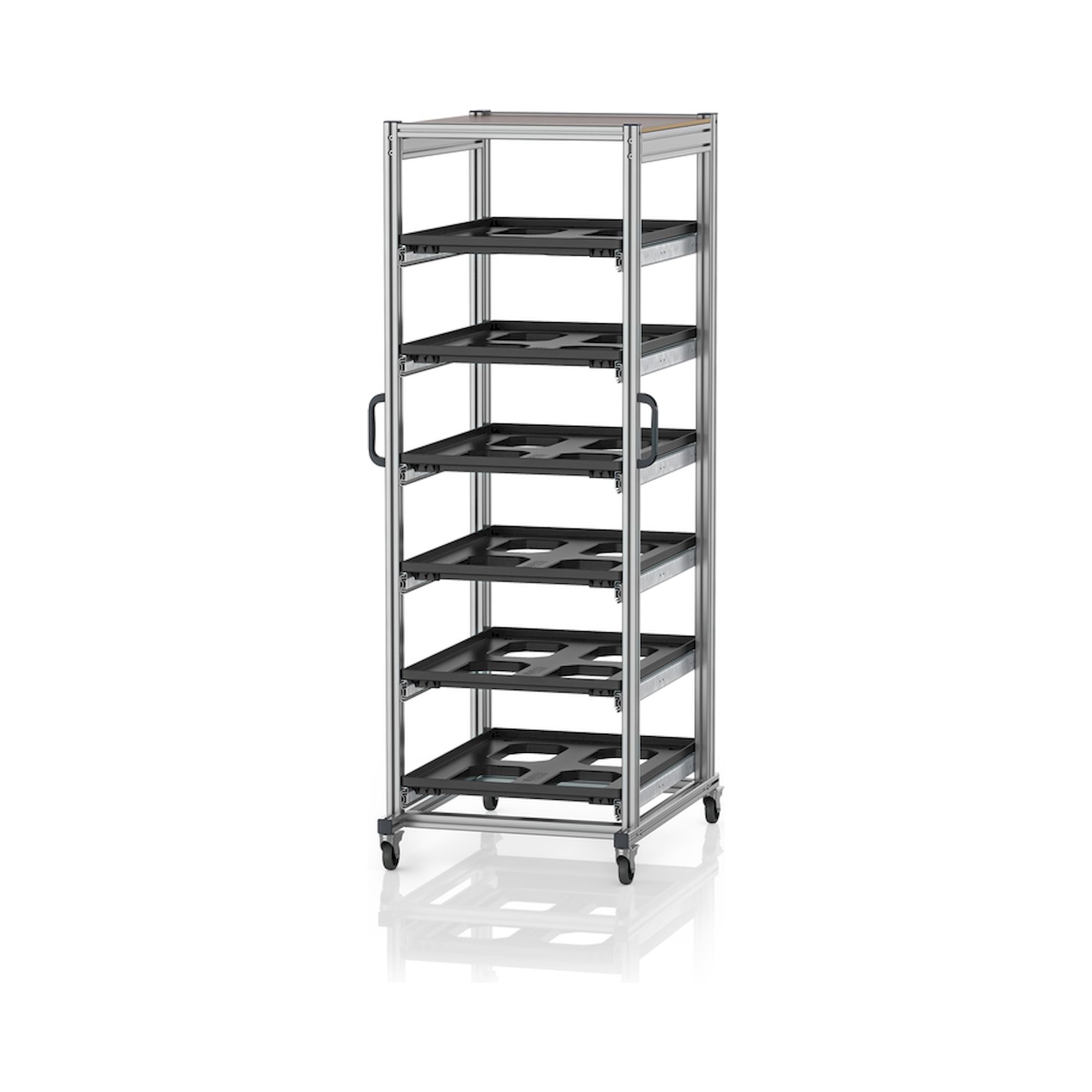

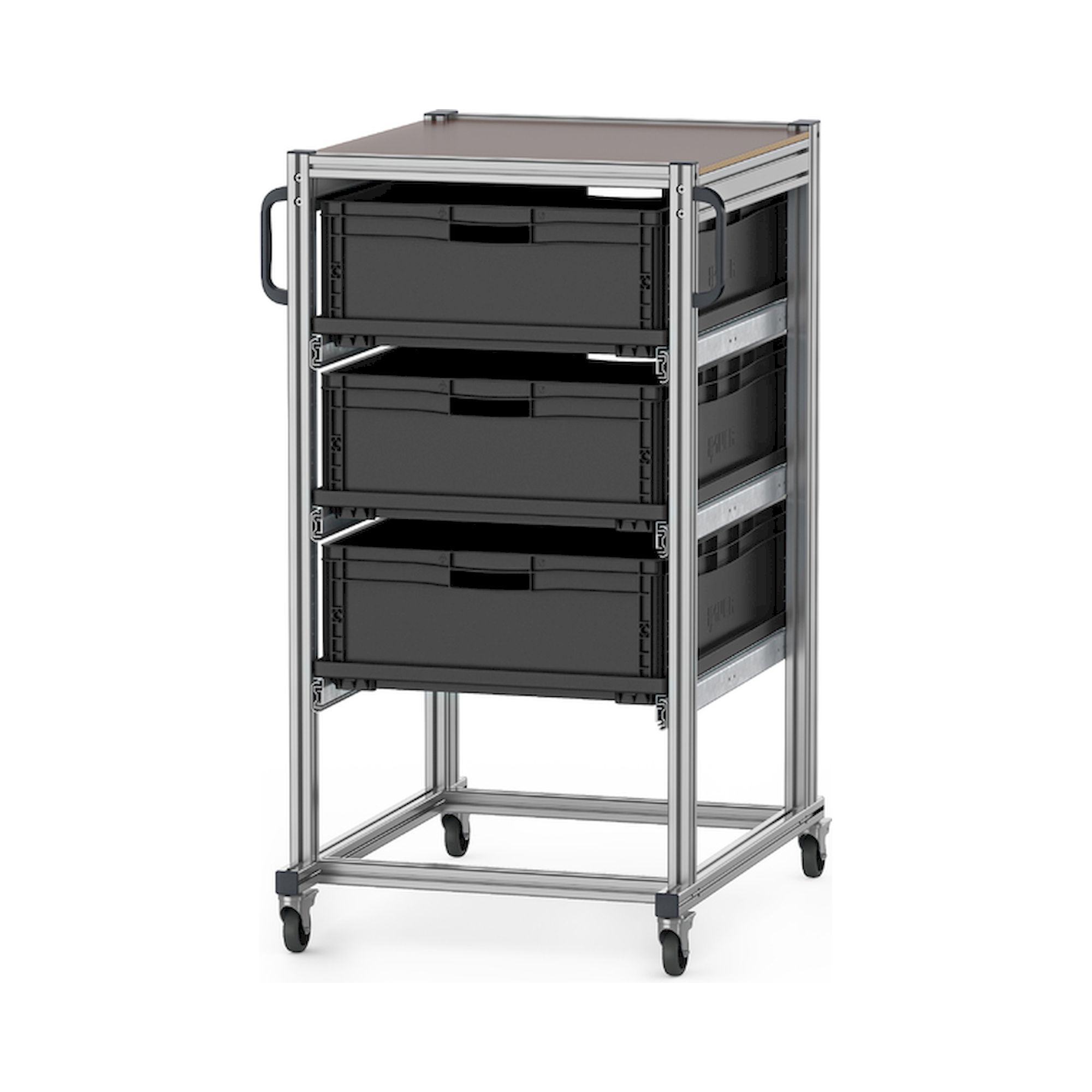

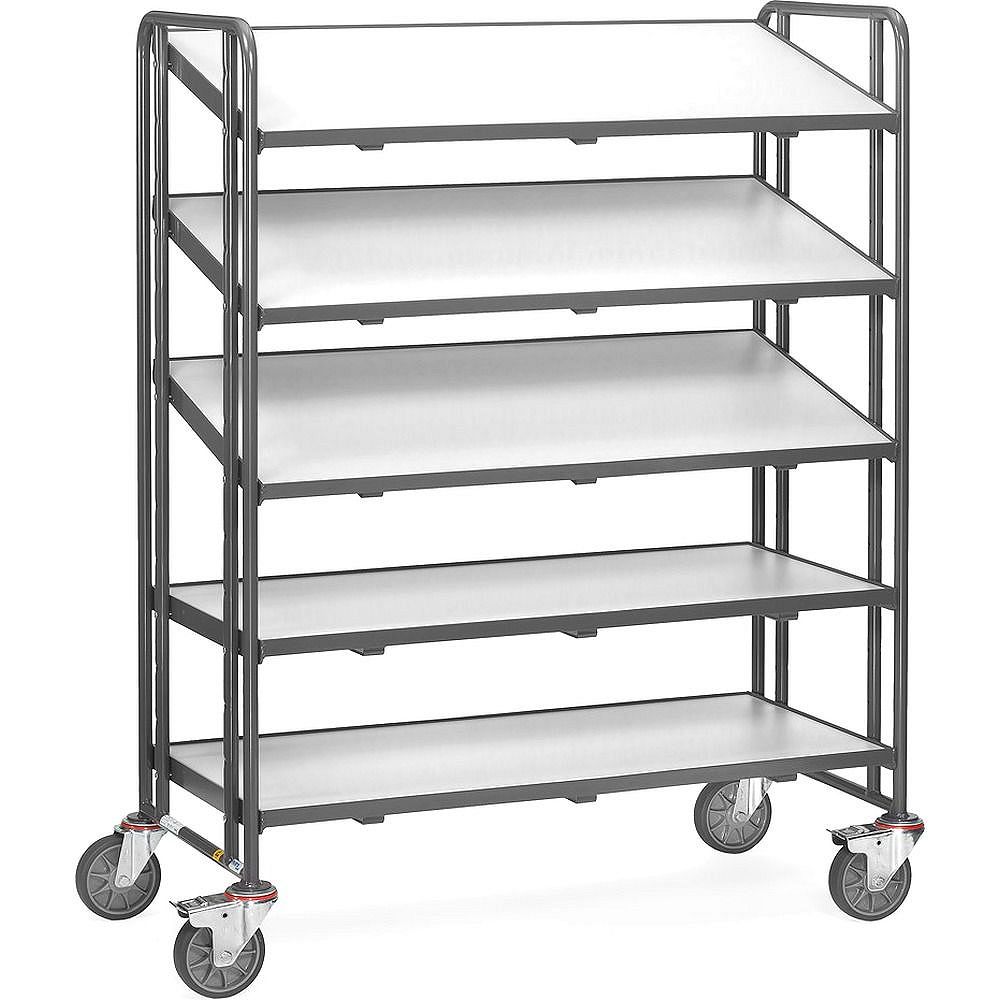

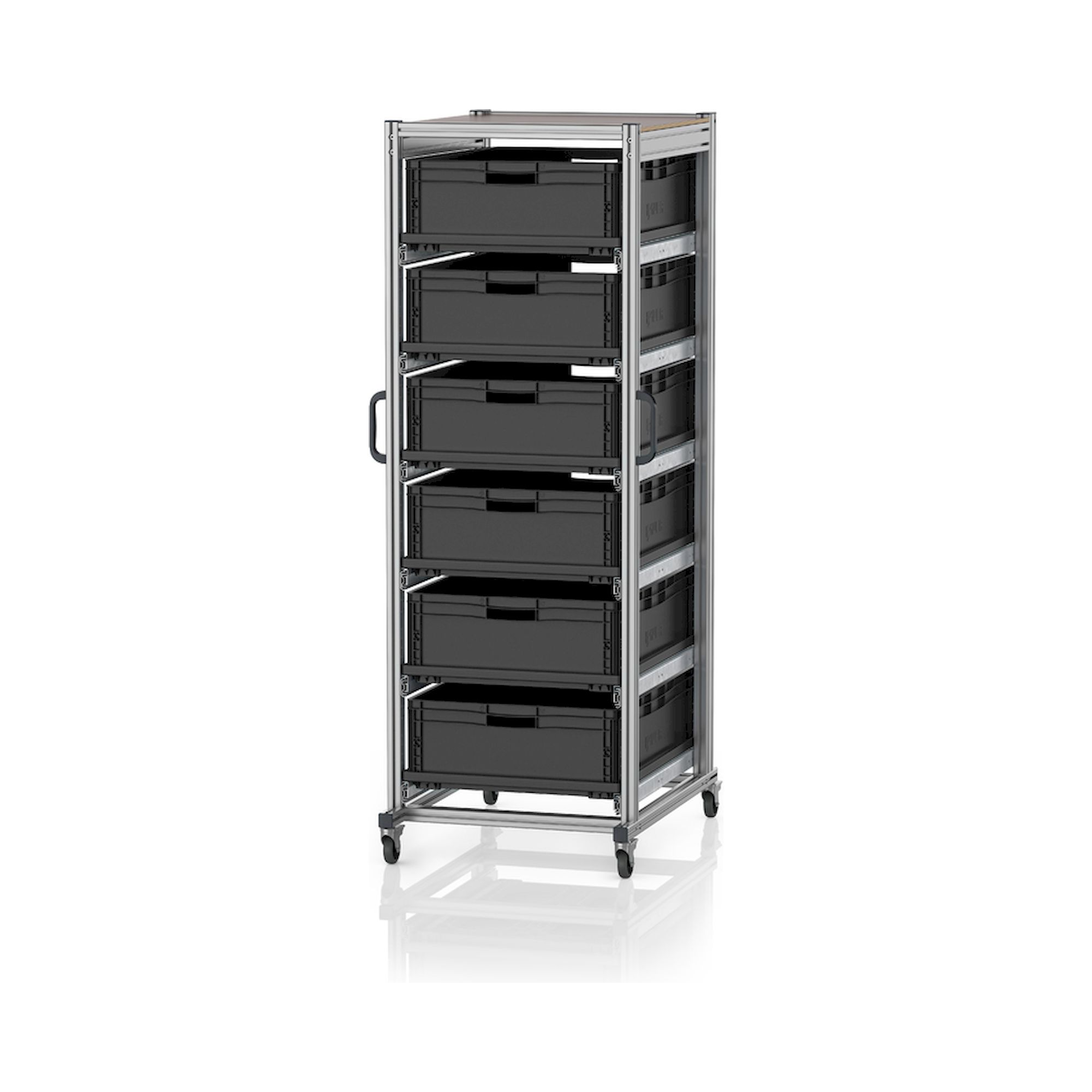

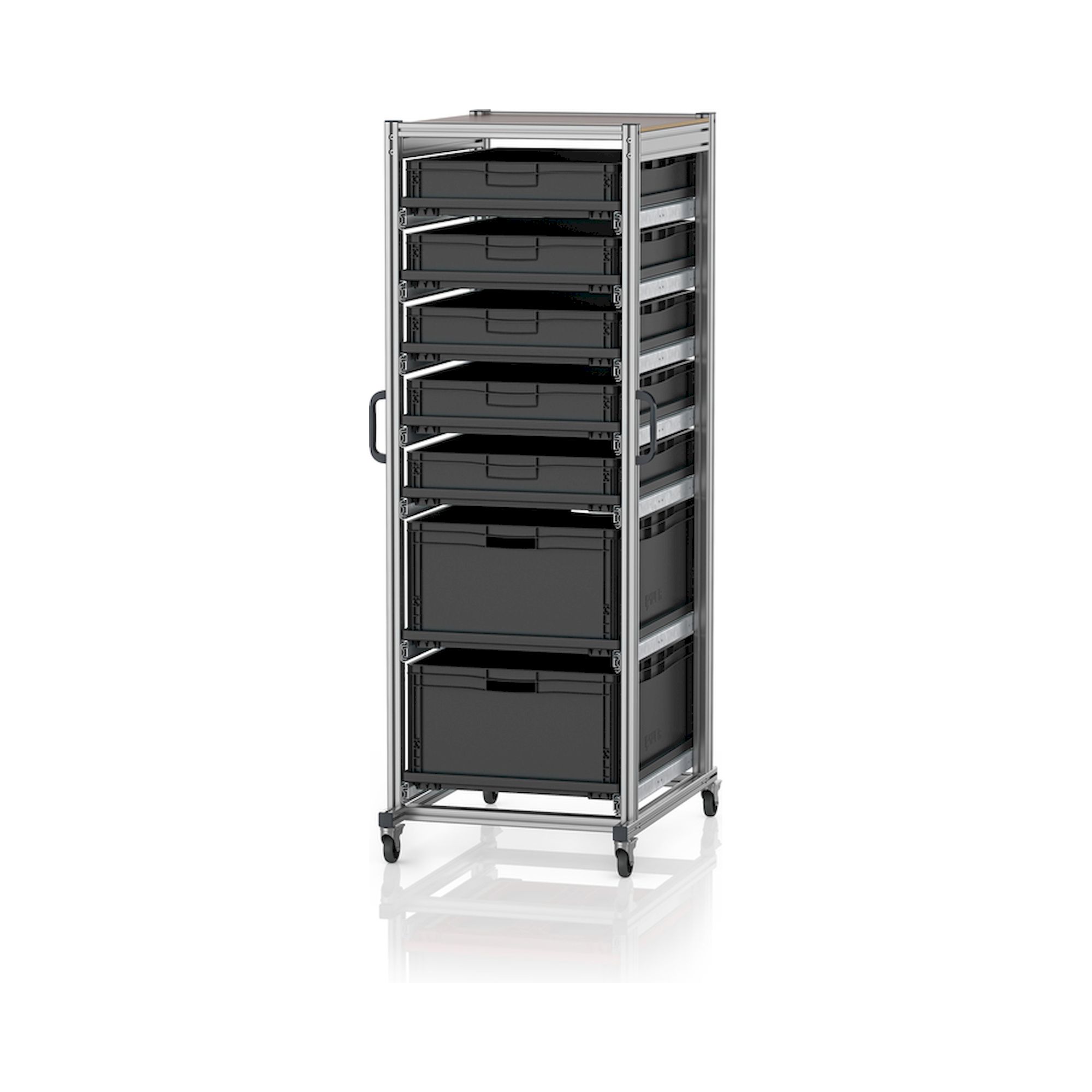

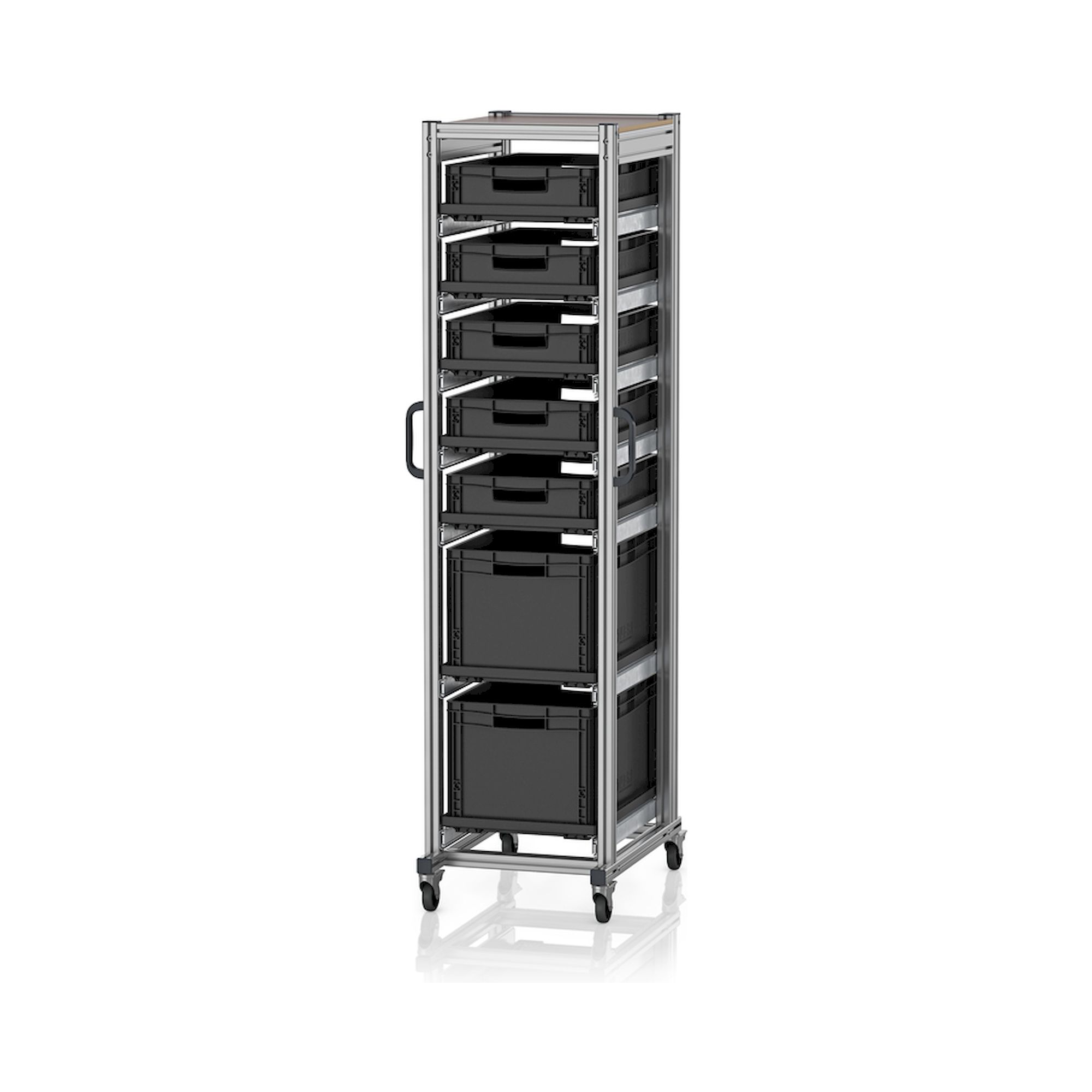

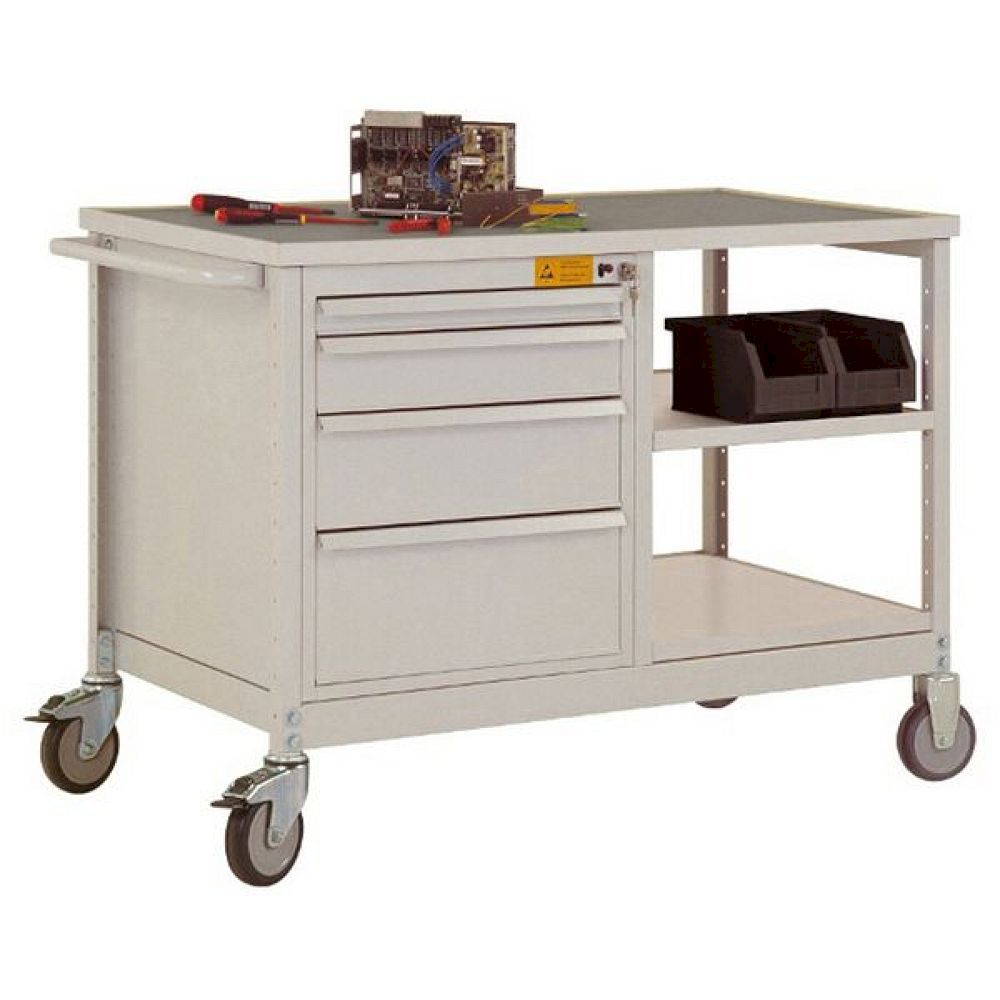

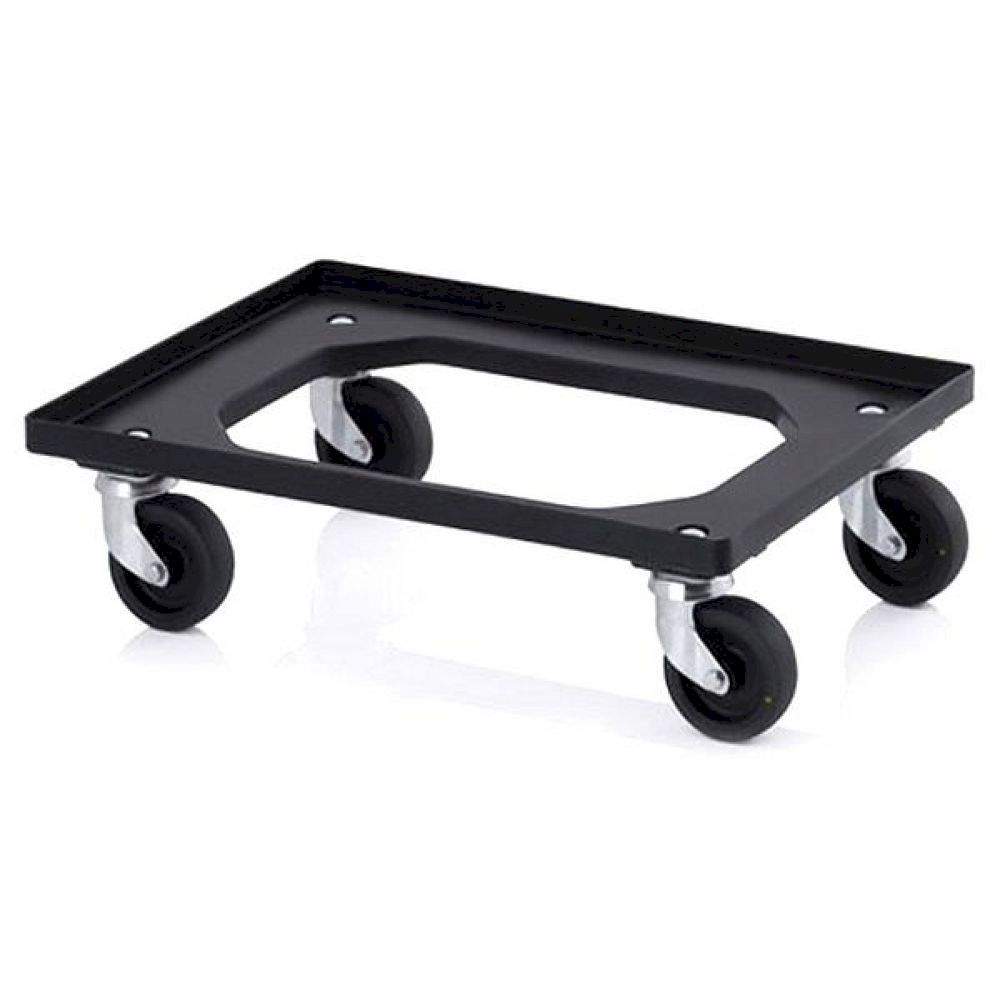

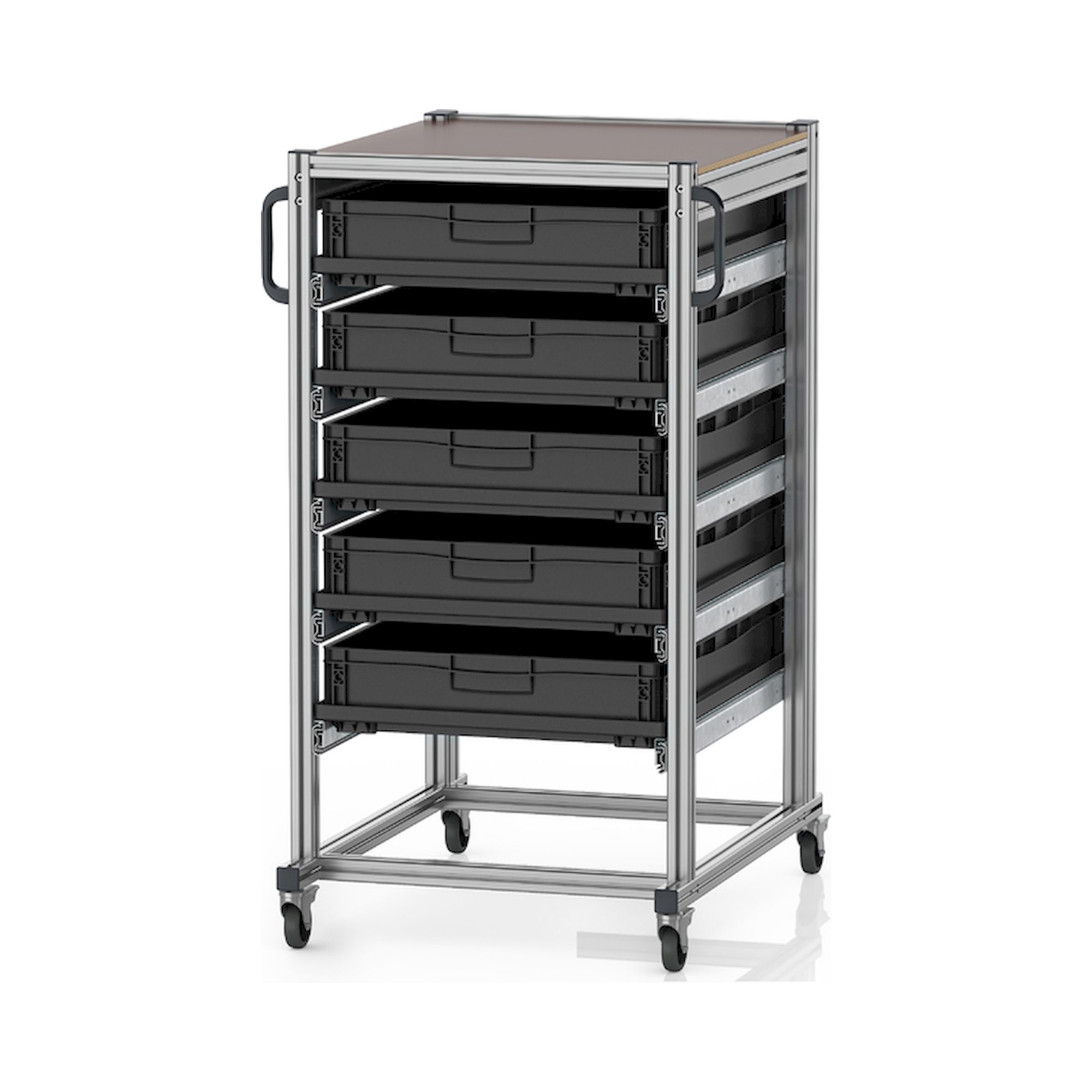

Die Hauptunterschiede liegen in der Höhenausführung zwischen 134cm und 200cm Modellen, wobei SE 134-Wagen mit 70x93,5x135cm kompakter sind als SE 200-Varianten mit 70x93,5x200cm Außenmaß. Eurobehälter-spezifische Ausführungen unterscheiden sich in 60x40cm Aufnahmen mit 71,8x50x201,1cm Gesamtmaß gegenüber 80x60cm Behältern mit entsprechend größeren Grundflächen. Werkstattwagen wie der Warmbier 5390.LW.1001 mit 1135x590x813mm bieten Schubladensysteme statt offener Behälteraufnahme, während Transportroller für 600x400mm Kisten als VPE-40 Stück gelieferte Einzellösungen darstellen. Fetra-Eurokastenwagen mit Böden und 1240x610mm Ladefläche ermöglichen flexiblere Beladung ohne standardisierte Behälter.

Welche Installationsanforderungen bestehen für ESD-Systemwagen?

ESD-Systemwagen erfordern eine ordnungsgemäße Erdung über leitfähige Rollen und Verbindungskabel zum EPA-Erdungssystem mit einem Widerstand unter 10⁹ Ohm zwischen Wagen und Erdungspunkt. Die Aufstellfläche muss eben und für das Gesamtgewicht inklusive Beladung ausgelegt sein, typischerweise bis 300kg je nach Modellgröße. Leitfähige Bodenbeläge mit Ableitwiderstand zwischen 10⁶ und 10⁹ Ohm sind erforderlich, um die elektrostatische Kette zu gewährleisten. Bei Verwendung in klimatisierten Räumen muss die relative Luftfeuchtigkeit zwischen 40-60% gehalten werden, da niedrigere Werte die elektrostatische Aufladung verstärken und die Schutzwirkung reduzieren.

Welche Sicherheitsklassen und Betriebsbedingungen gelten für ESD-Transportwagen?

ESD-Transportwagen erfüllen typischerweise Schutzart IP20 für den Schutz gegen feste Fremdkörper über 12mm Durchmesser und sind für Innenraumeinsatz bei Temperaturen zwischen +10°C und +40°C ausgelegt. Der Oberflächenwiderstand muss dauerhaft zwischen 10⁶ und 10⁹ Ohm liegen, wobei regelmäßige Messungen nach DIN EN 61340-5-1 die Funktionsfähigkeit bestätigen. Die Tragfähigkeit beträgt je nach Ausführung zwischen 150kg und 400kg bei gleichmäßiger Lastverteilung. Leitfähige Rollen müssen einen Übergangswiderstand unter 10⁸ Ohm aufweisen und sind für Dauerbetrieb auf ESD-Bodenbelägen spezifiziert, wobei aggressive Chemikalien die antistatischen Eigenschaften beeinträchtigen können.

Wie sind Wartung und Inspektion von ESD-Systemwagen durchzuführen?

ESD-Systemwagen erfordern monatliche Widerstandsmessungen der Oberflächen und Rollen mit einem kalibrierten Oberflächenwiderstandsmessgerät nach DIN EN 61340-5-1, wobei Werte zwischen 10⁶ und 10⁹ Ohm eingehalten werden müssen. Die Reinigung erfolgt mit antistatischen Reinigungsmitteln und ionisiertem Wasser, da herkömmliche Haushaltsreiniger die leitfähigen Eigenschaften zerstören können. Rollen und Lager benötigen halbjährliche Schmierung mit ESD-geeigneten Schmiermitteln, während die Erdungsverbindungen quartalsweise auf Durchgangswiderstand unter 1 Ohm zu prüfen sind. Bei ordnungsgemäßer Wartung erreichen qualitätive Systemwagen eine Nutzungsdauer von 8-12 Jahren, wobei Verschleißteile wie Rollen alle 3-5 Jahre ersetzt werden sollten.

Transportwagen

Aufbewahrungslösungen

ESD-Transportwagen sind ein kritisches Bindeglied in der elektrostatisch geschützten Fertigung: Ihre ableitfähigen Oberflächen und Gestelle halten den Oberflächenwiderstand im geforderten Bereich von 10⁵ bis 10⁹ Ω nach DIN EN 61340-5-1 und verhindern so unkontrollierte Entladungen beim Teile- und Baugruppentransport. Leitfähige Rollen mit Ableitwiderstand < 10⁷ Ω stellen die kontinuierliche EPA-Erdung während der gesamten Fahrstrecke sicher - ohne Unterbrechung des Erdungspfades beim Übergang zwischen Arbeitsstationen.

Unser Sortiment umfasst 129 ESD-Transportwagen und Systemwagen für den innerbetrieblichen Materialfluss - von einfachen Etagenwagen bis hin zu konfigurierbaren Systemwagen mit Schubladen, Fachböden und Aufsteckrahmen. Alle Produkte erfüllen die Anforderungen der IEC 61340-5-1 bzw. DIN EN 61340-5-2 und sind für den Einsatz in zertifizierten EPA-Zonen geeignet.

⚡ 10⁵-10⁹ Ω Oberflächenwiderstand - ableitfähige Fachböden und Gestell nach DIN EN 61340-5-1

↕ Traglast bis 300 kg - verstärkte Stahlrahmen mit gleichmäßiger Lastverteilung auf allen Ebenen

???? Leitfähige Rollen < 10⁷ Ω - unterbrechungsfreie EPA-Erdung auf leitfähigem und ableitfähigem Boden

⚙ Modularer Aufbau - konfigurierbare Schubladen, Aufsteckrahmen und Einhängeböden für wechselnde Transportgüter

???? EPA-Zonentauglich - geprüfter Gesamtwiderstand nach IEC 61340-5-2, Einsatz ohne Zusatzmaßnahmen in zertifizierten EPA-Bereichen

✓ Korrosionsschutz nach DIN EN ISO 12944 - pulverbeschichtete oder verzinkte Stahlstruktur für Langzeiteinsatz in Produktion und Lager

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IEC 61340-5-1, IPC-A-610), Halbleiterfertigung und Wafer-Handling (SEMI S1/S2), Medizintechnik-Montage (ISO 13485), Automotive-Produktion und Qualitätssicherung (IATF 16949, VDA 6.3), Luft- und Raumfahrtfertigung (AS9100), Prüflabore und MRO-Bereiche mit EPA-Anforderungen (DIN EN 61340-5-2)

✓ 129 ESD-TransportwagenEtagenwagen, Systemwagen und Schubladen-wagen ab Lager verfügbar

???? Norm-konform nach IEC 61340-5-1Alle Wagen geprüft für den Einsatz in zertifizierten EPA-Zonen

???? Schnelle LieferungLagerware mit kurzen Lieferzeiten - direkt einsatzbereit in Ihrer EPA
