ESD-Schutzausrüstung

Kennzeichnung

ESD-Kennzeichnung macht EPA-Zonen, ESD-empfindliche Bauteile und Schutzequipment für alle Mitarbeiter auf einen Blick erkennbar und ist ein Pflichtbestandteil jedes EPA-Konzepts nach DIN EN 61340-5-1. Das Sortiment umfasst ESD-Aufkleber in verschiedenen Formaten und Ausführungen, Schilder und Etiketten für Zonengrenzen, Regale und Behälter sowie leitfähige ESD-Klebebänder für Bodenkennzeichnung, Erdungsmarkierung und Verpackungsabdichtung.

214 Artikel
3 Unterkategorien
4 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Kennzeichnung richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Anforderungen und Normen

✓ DIN EN 61340-5-1 Pflicht - Kennzeichnung von EPA-Zonengrenzen, ESD-empfindlichen Bauteilen und Schutzausrüstung ist normativ gefordert

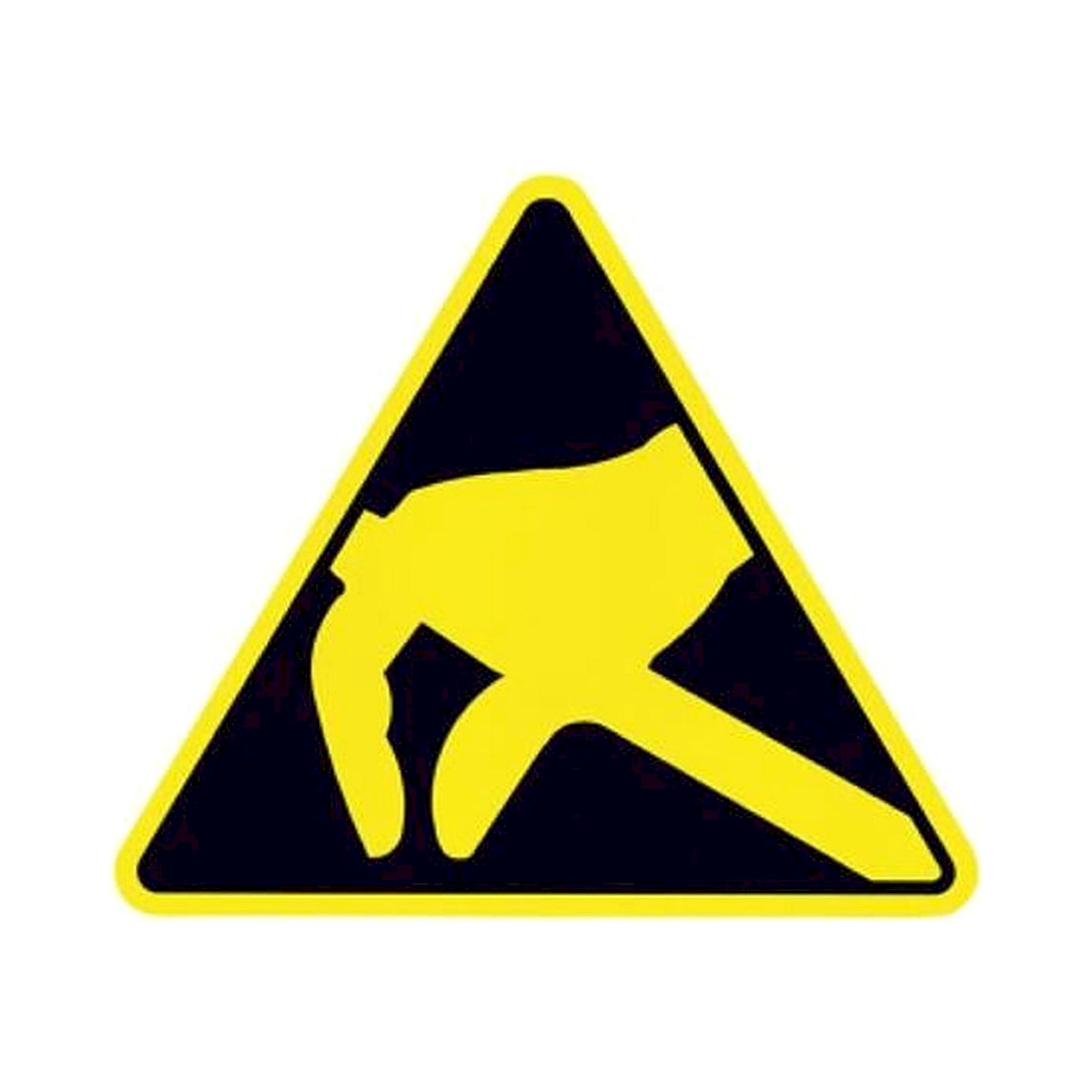

⚙ ESD-Warnsymbol nach IEC 60417 - genormtes Warnsymbol für ESD-empfindliche Bauteile auf Aufklebern und Schildern

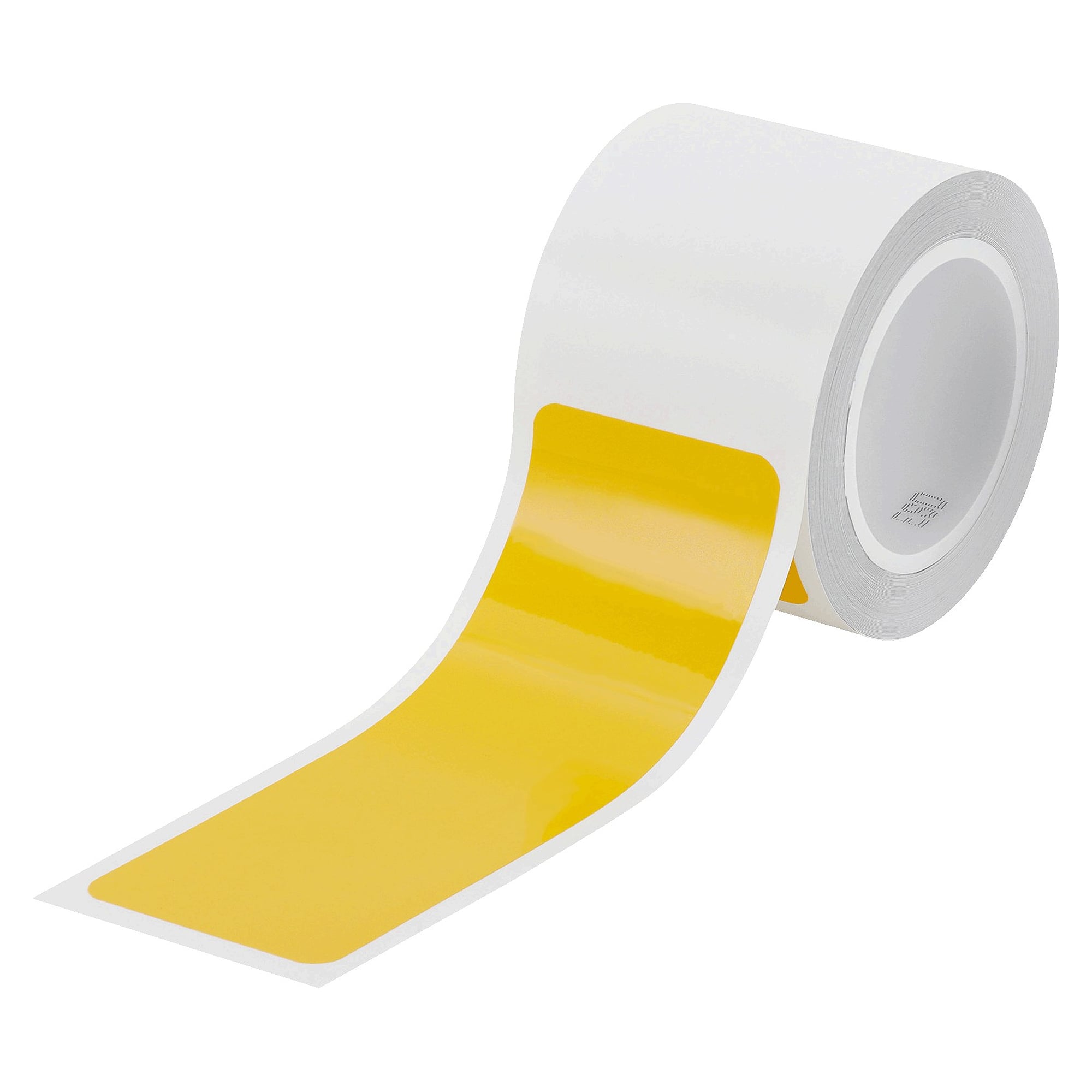

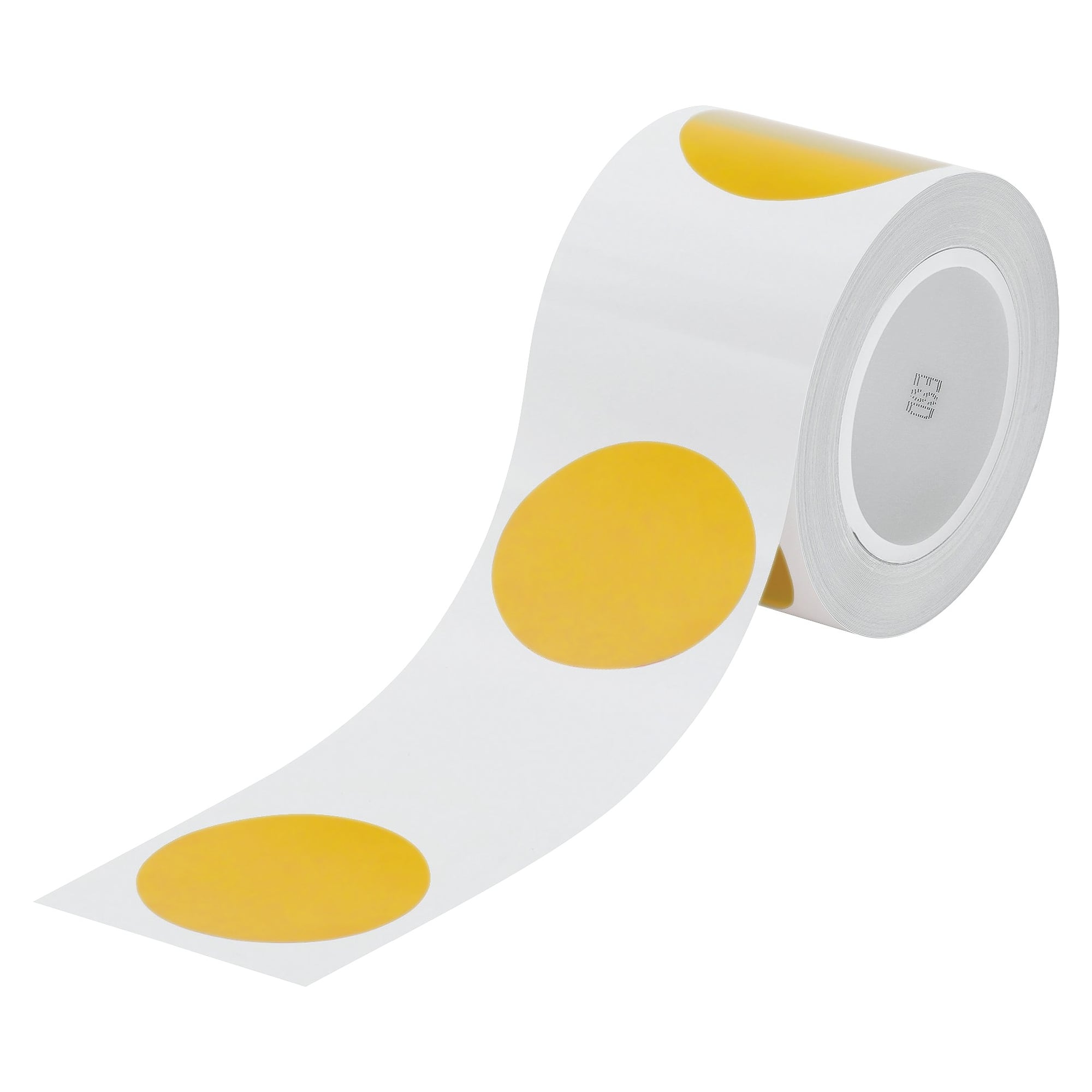

📦 Leitfähige Klebebänder - für Bodenmarkierung, Erdungsverbindungen und abschirmende Verpackungsabdichtung

✦ Verschiedene Trägermaterialien - Folie, Papier und Polyester je nach Einsatzort (Außen-/Innenbereich, Chemikalienbeständigkeit)

↕ Formatvielfalt - von kleinen Bauteilkennzeichnungen bis zu großformatigen Zonenschildern

Systemaufbau Zonenkennzeichnung

Eine vollständige EPA-Zonenkennzeichnung umfasst drei Ebenen: Zonengrenze (Bodenkennzeichnung mit leitfähigem Klebeband und Zoneneingangsschild), Arbeitsplatzkennzeichnung (ESD-Schilder an Tischen, Regalen und Behältern mit Hinweis auf Armband-/Fersenband-Pflicht) und Bauteilkennzeichnung (ESD-Warnaufkleber auf Bauteilen, Platinen und Lieferpositionen). Die Auswahl der Trägermaterialien richtet sich nach der Schutzklasse und dem Einsatzort: Außenschilder benötigen witterungsbeständige Folie, Etiketten für Lagerbehälter haften auf Polyethylen und Karton.

Typische Einsatzbereiche

Typische Einsatzbereiche: Ersteinrichtung und Rezertifizierung von EPA-Zonen (DIN EN 61340-5-1), Kennzeichnung von ESD-empfindlichen Bauteilen und Baugruppen im Wareneingangslager, Abgrenzung und Visualisierung von Schutzbereichen in der Elektronikfertigung, Versand und Packaging mit ESD-Warnkennzeichnung sowie Schulungs- und Auditvorbereitung zur Nachweis-Dokumentation.

FAQ

Häufige Fragen zu Kennzeichnung

Was sind ESD-Kennzeichnungsprodukte und wo werden sie in der Industrie eingesetzt?

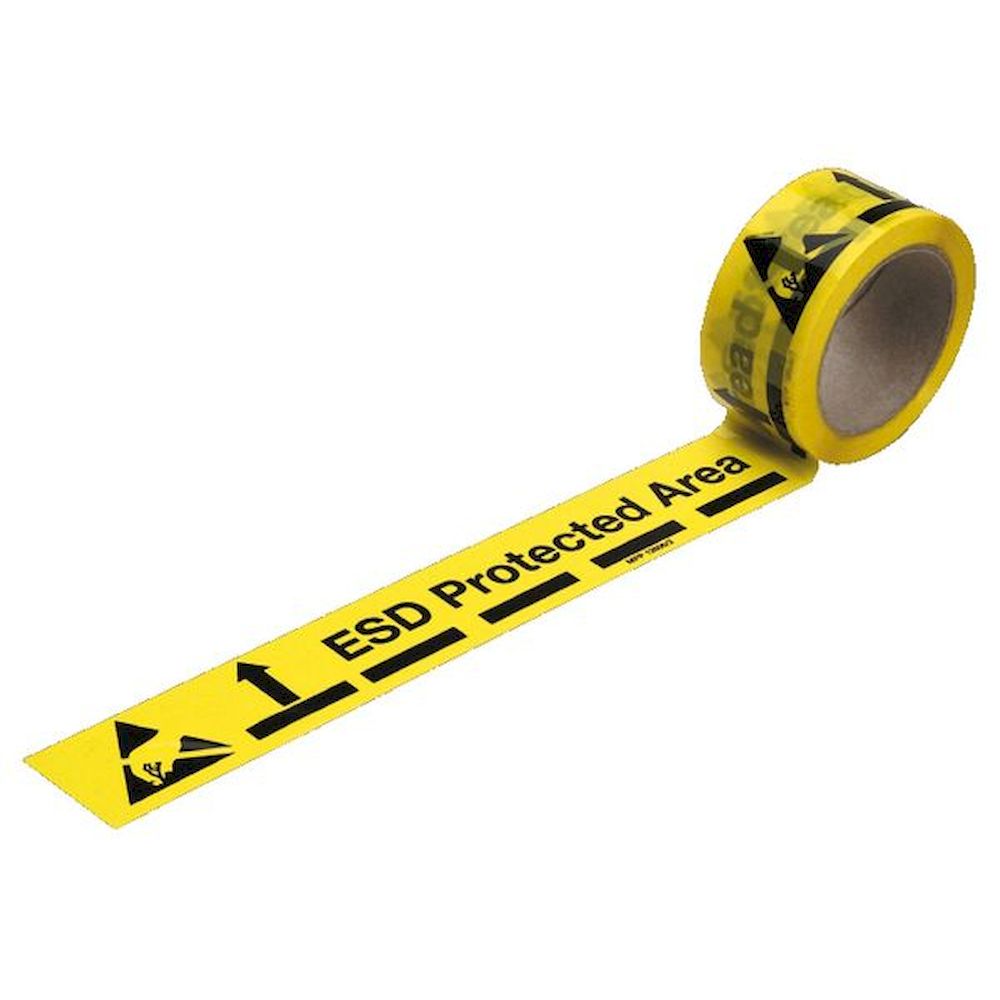

ESD-Kennzeichnungsprodukte umfassen Warnschilder, Klebebänder und Etiketten zur Markierung elektrostatisch geschützter Bereiche (EPA) gemäß DIN EN 61340-5-1. Diese Kennzeichnungssysteme finden Anwendung in der Elektronikfertigung, Halbleiterindustrie, Automobilproduktion und Medizintechnik, wo elektrostatische Entladungen empfindliche Bauteile beschädigen können. Typische Produkte sind Bodenmarkierungsbänder wie das Warmbier 2822.1.5025 mit 50 mm Breite, ESD-Warnschilder in der Standardgröße 300x500 mm und dissipative Kapton-Klebebänder für spezielle Anwendungen.

Nach welchen technischen Kriterien wähle ich ESD-Kennzeichnungsprodukte aus?

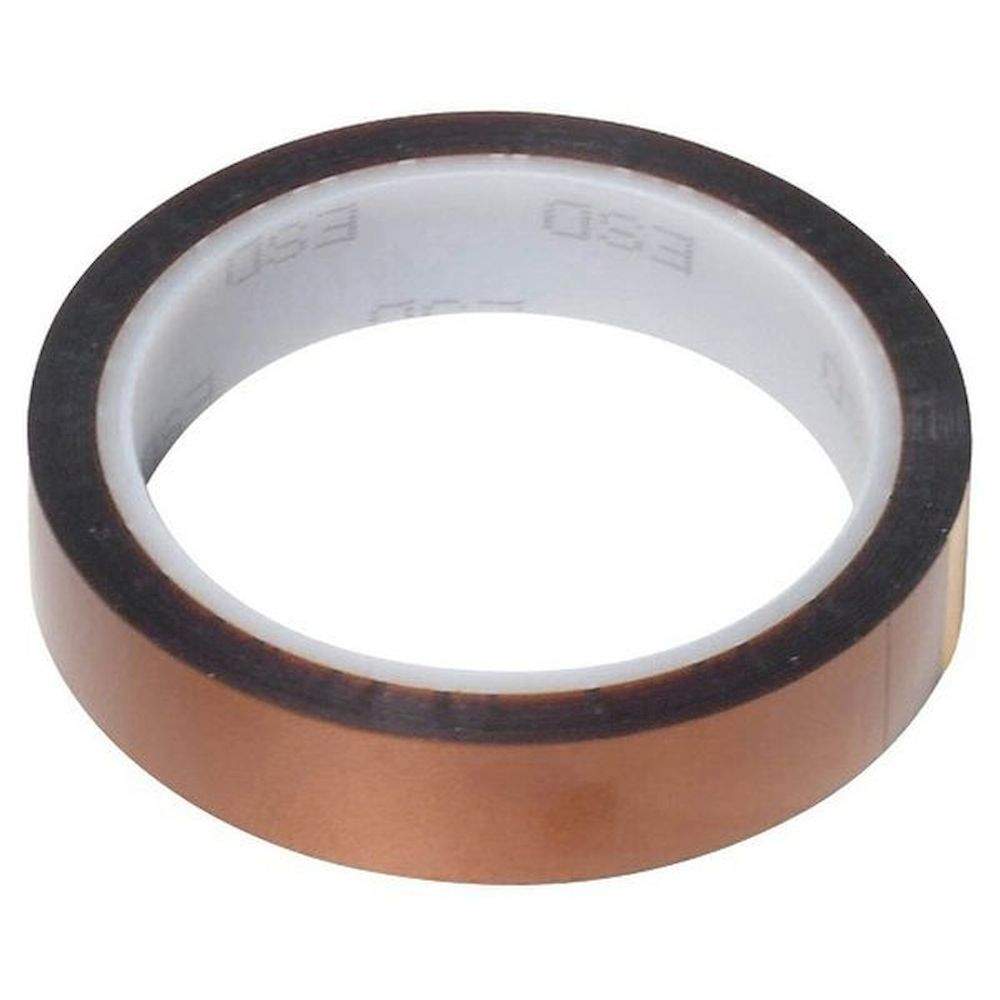

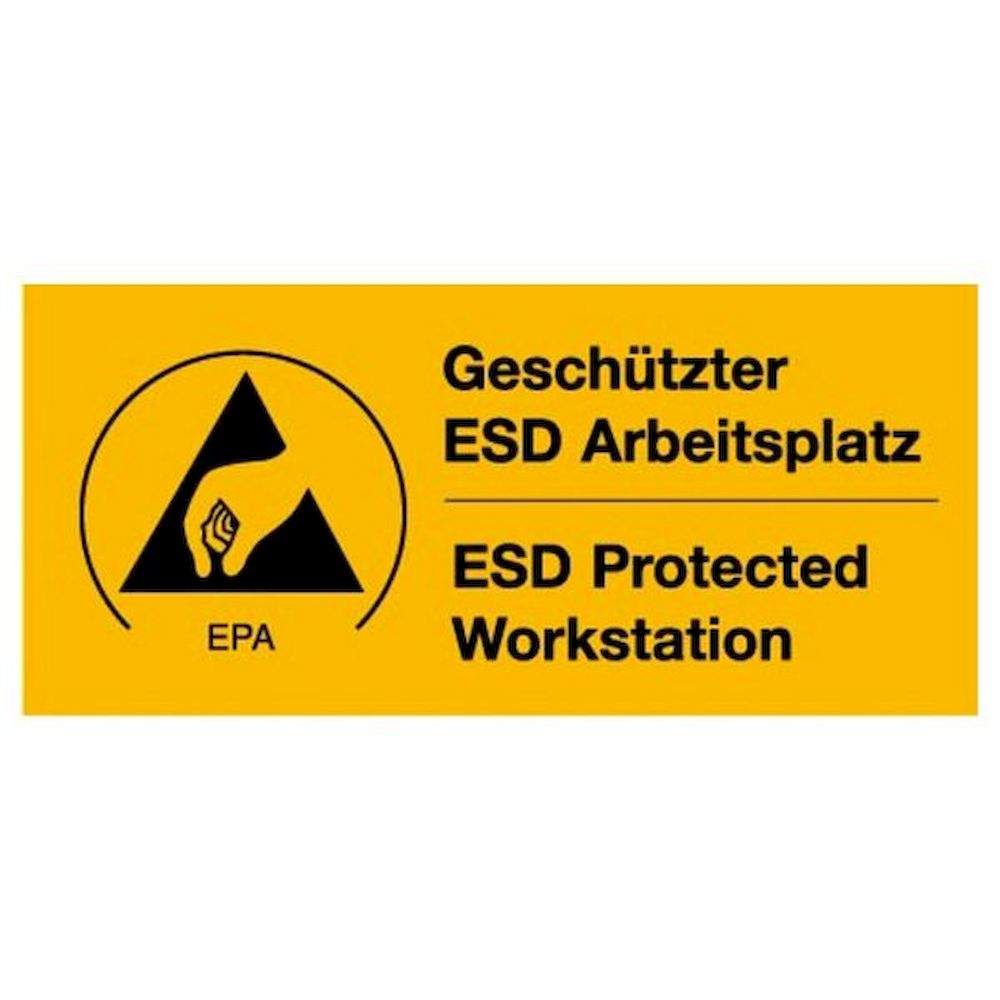

Die Auswahl erfolgt nach Oberflächenwiderstand, Materialbeständigkeit und Anwendungsbereich. Dissipative Materialien weisen einen Oberflächenwiderstand von 10^6 bis 10^11 Ohm auf, während Polyimid-Klebebänder wie das Warmbier 2823.2533.HR eine Temperaturbeständigkeit bis 200°C bieten. Für Bodenmarkierungen eignen sich PVC-Folien mit 25 m Rollenlänge, während für Arbeitsplätze spezielle Aufkleber wie der Warmbier 2850.4090.DE mit deutscher Beschriftung verwendet werden. Die Bandbreite reicht von 20 mm bis 100 mm je nach Sichtbarkeitsanforderung.

Welche Normen und Zertifizierungen gelten für ESD-Kennzeichnungen?

ESD-Kennzeichnungen müssen der DIN EN 61340-5-1 entsprechen, die Anforderungen für elektrostatisch geschützte Bereiche definiert. Die IEC 60417 legt die standardisierten ESD-Warnsymbole fest, während DIN EN 61340-5-2 die Qualifizierung von Personen regelt. Zusätzlich sind die Vorgaben der DIN 4844 für Sicherheitskennzeichnung zu beachten, insbesondere bei Warnschildern in deutscher und englischer Ausführung. Materialprüfungen erfolgen nach ANSI/ESD S20.20 Standard für elektrostatische Entladungskontrolle.

Worin unterscheiden sich die verschiedenen ESD-Kennzeichnungstypen?

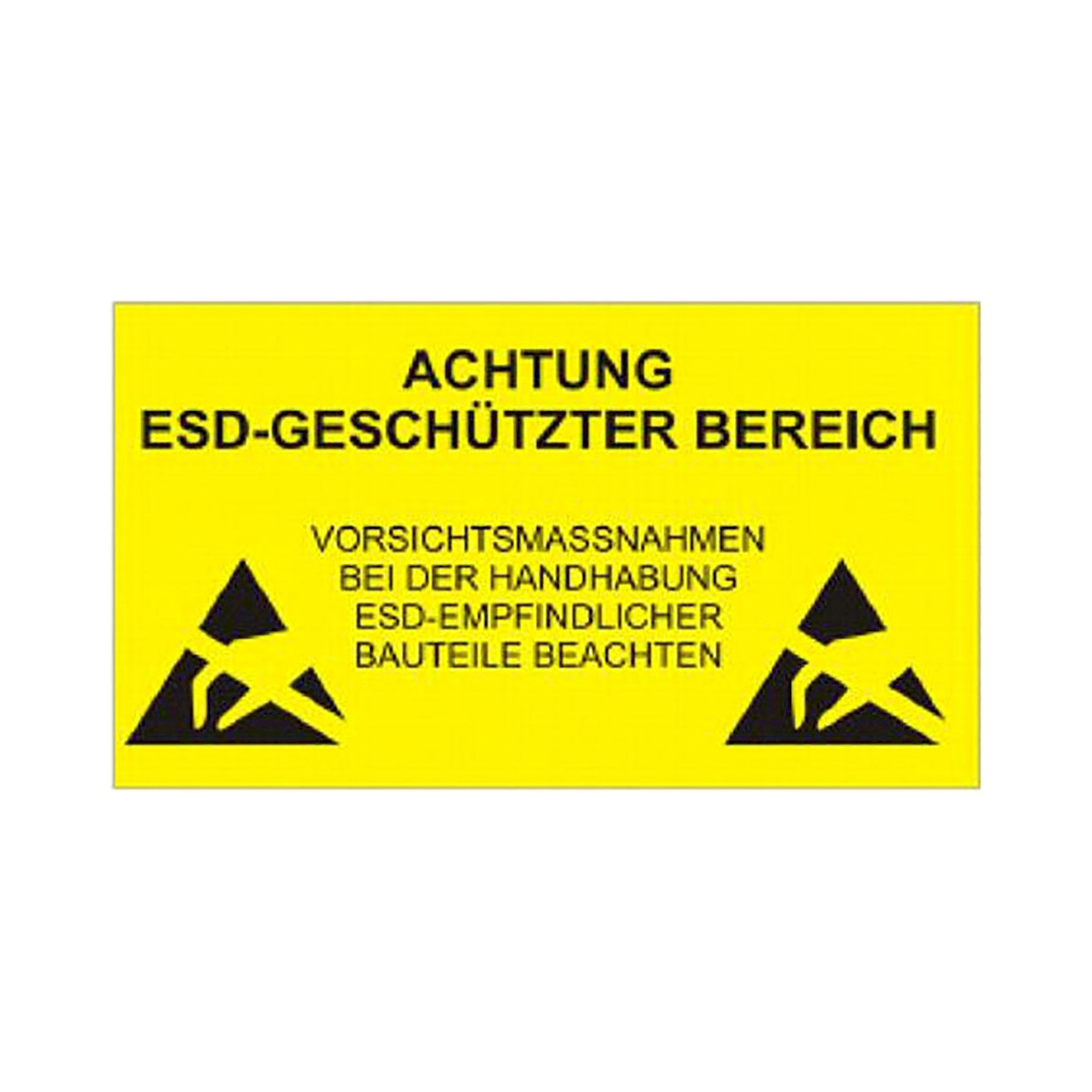

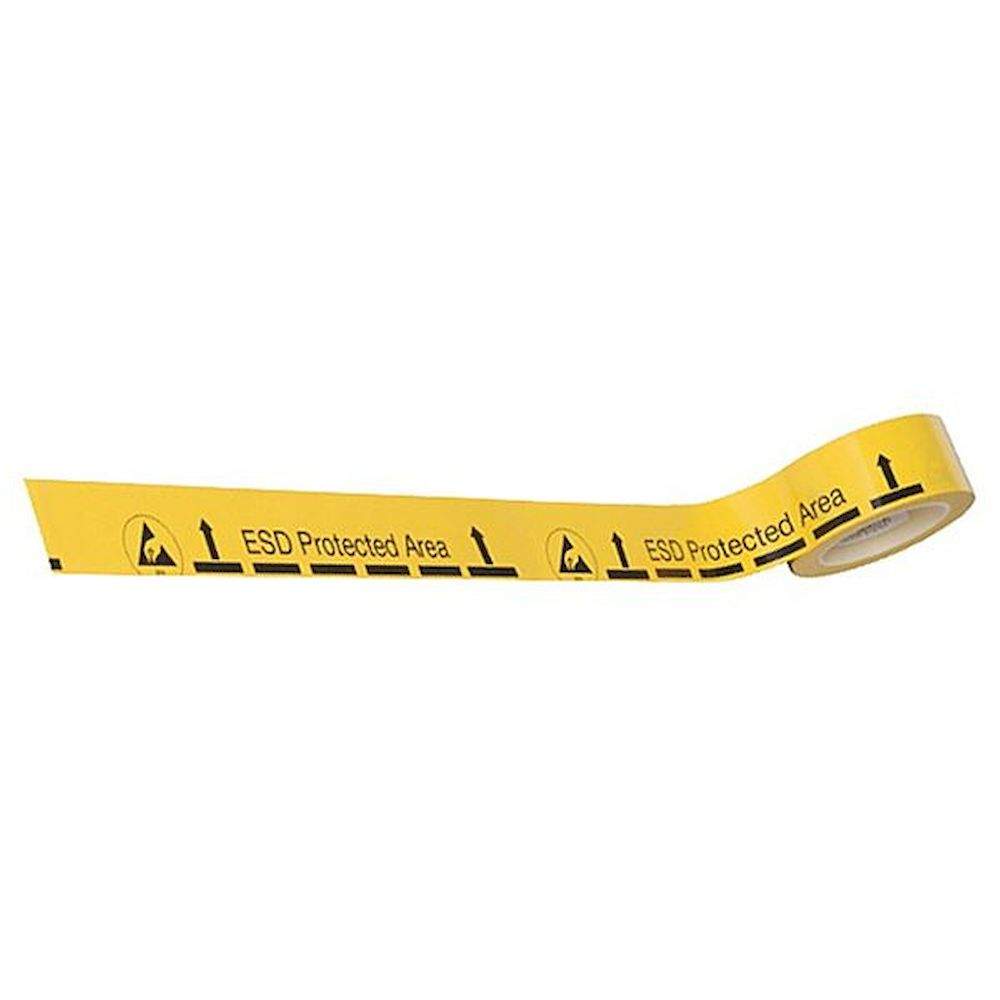

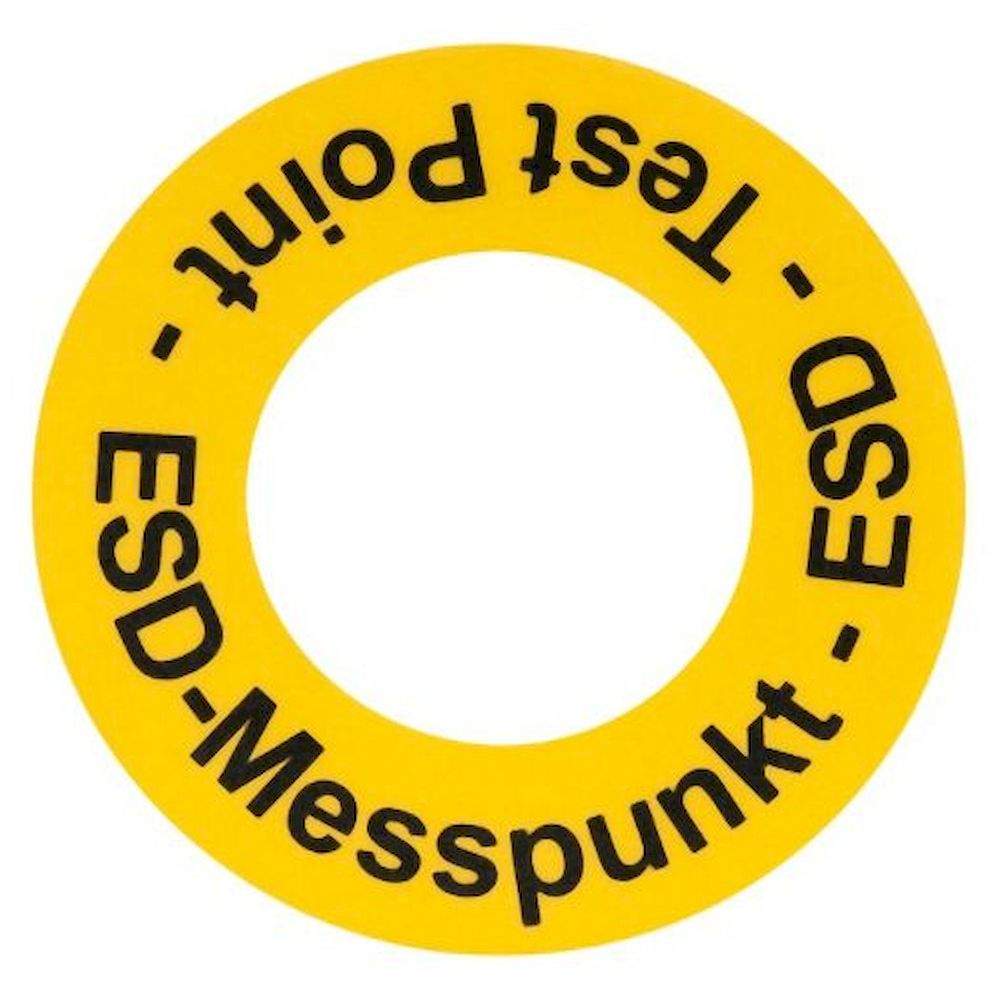

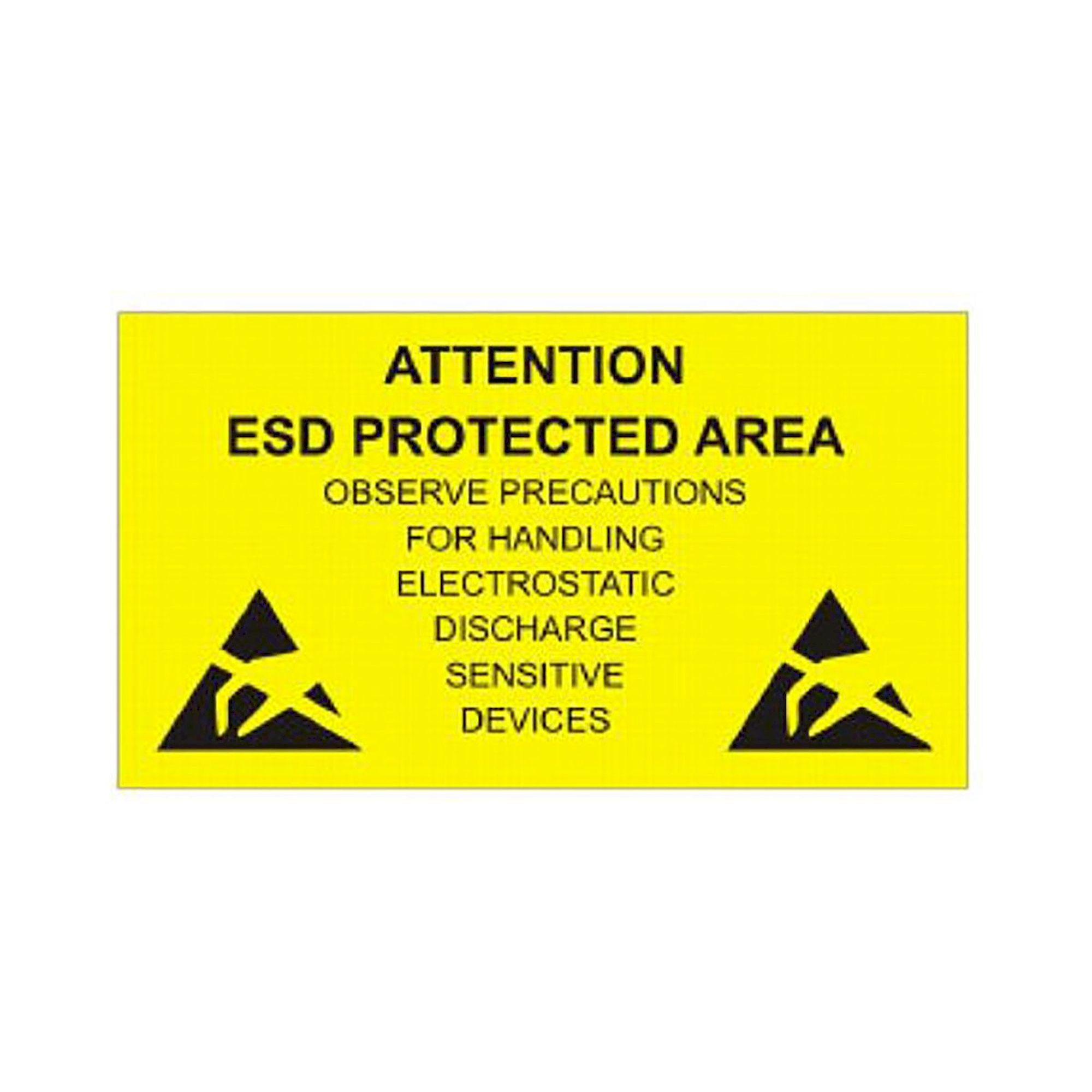

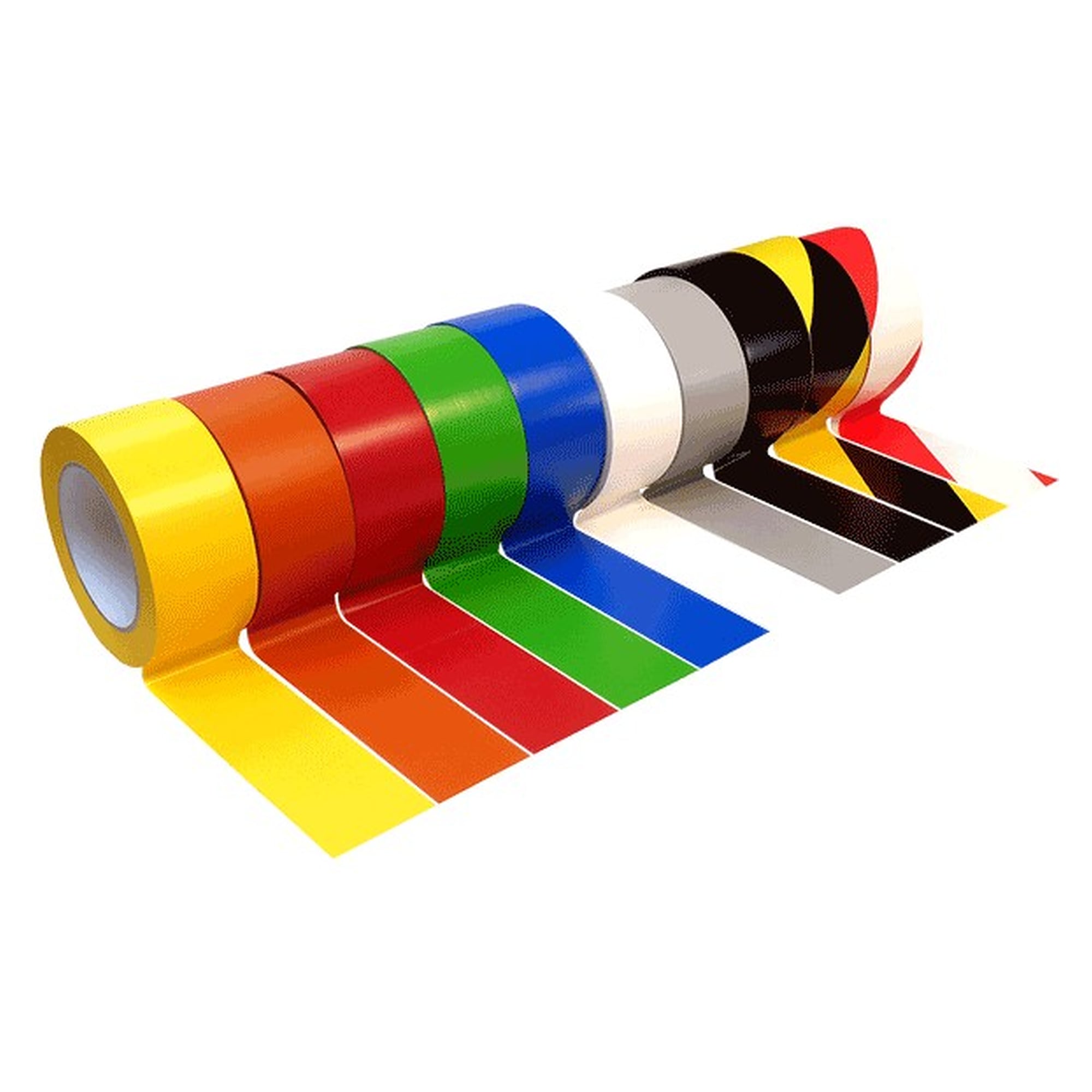

Bodenmarkierungsbänder wie das Warmbier 2822.1.5025 bestehen aus PVC-Folie und dienen der dauerhaften Bereichsabgrenzung, während ESD-Kapton-Klebebänder kupferfarben und dissipativ für temperaturkritische Anwendungen bis 200°C ausgelegt sind. Informationsschilder gibt es als ein- oder doppelseitig bedruckte Hartplastikausführungen in 300x500 mm Standardgröße, wahlweise in deutscher oder englischer Beschriftung. Messpunkt-Aufkleber in gelber PVC-Ausführung markieren spezifische Prüfstellen, während Etikettenspender wie der Safeguard SG-ES-100MM für 100 mm breite Etiketten konzipiert sind.

Welche Installationsanforderungen gelten für ESD-Kennzeichnungssysteme?

Die Installation erfolgt auf sauberen, entfetteten Oberflächen bei Raumtemperatur zwischen 15°C und 25°C für optimale Haftung. Bodenmarkierungen erfordern eine Untergrundvorbereitung nach DIN 18365 mit Reinigung und Grundierung bei porösen Böden. Klebebänder benötigen einen Anpressdruck von mindestens 15 N/cm für 24 Stunden Aushärtungszeit, während Warnschilder mechanische Befestigung mit rostfreien Schrauben M6 oder M8 erfordern. Der Mindestabstand zwischen Kennzeichnungen beträgt 3 m für optimale Sichtbarkeit gemäß ASR A1.3.

Welche Sicherheitseigenschaften und Umgebungsbedingungen erfüllen ESD-Kennzeichnungen?

ESD-Kennzeichnungsprodukte erreichen Schutzart IP40 bis IP54 je nach Ausführung und sind für Betriebstemperaturen von -40°C bis +80°C bei Standard-PVC-Materialien ausgelegt. Polyimid-Klebebänder wie das Warmbier 2823.2033.HR vertragen Temperaturen bis 200°C bei relativer Luftfeuchtigkeit bis 85% ohne Kondensation. Die Oberflächenwiderstände liegen bei dissipativen Materialien zwischen 10^6 und 10^11 Ohm gemäß DIN EN 61340-5-1, während die UV-Beständigkeit mindestens 2 Jahre Außenanwendung nach DIN EN ISO 4892 gewährleistet.

Wie erfolgen Wartung und Inspektion von ESD-Kennzeichnungssystemen?

ESD-Kennzeichnungen erfordern monatliche Sichtprüfung auf Beschädigungen, Ablösungen und Lesbarkeit gemäß DIN EN 61340-5-1 Anhang C. Die jährliche messtechnische Kontrolle der dissipativen Eigenschaften erfolgt mit einem Oberflächenwiderstandsmessgerät bei 100 V Prüfspannung nach IEC 61340-2-3. Klebebänder haben eine Nutzungsdauer von 5 Jahren bei Innenanwendung und 2 Jahren bei UV-Exposition, während Hartplastik-Schilder wartungsfrei 10 Jahre verwendbar sind. Defekte Kennzeichnungen sind sofort zu erneuern, dokumentiert in einem Prüfprotokoll nach ANSI/ESD S20.20.

Welche Materialien und Oberflächenwiderstände bieten ESD-Kennzeichnungsprodukte?

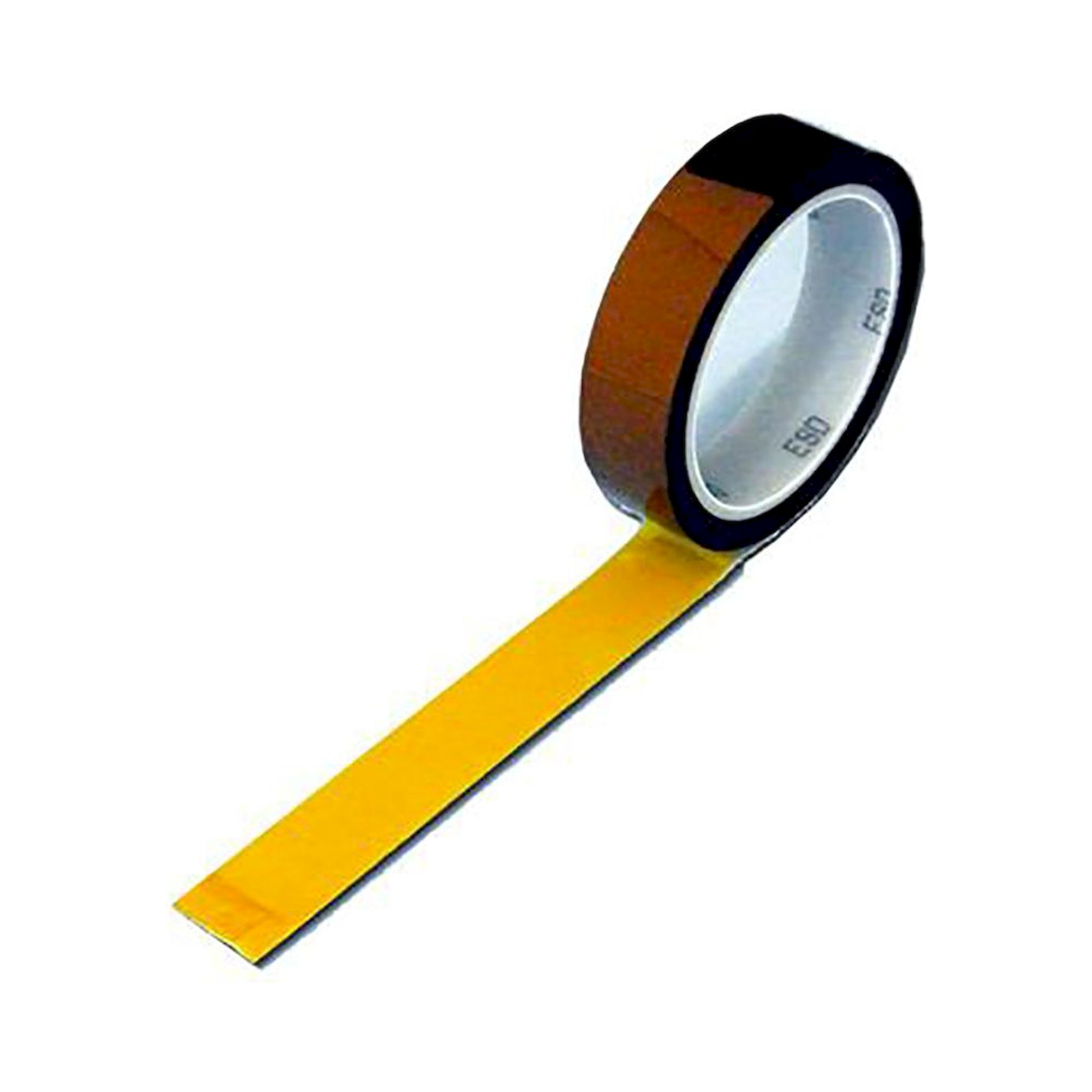

ESD-Kapton-Klebebänder bieten dissipative Eigenschaften mit Oberflächenwiderstand 10^6 bis 10^11 Ohm und Temperaturbeständigkeit bis 260°C, während PVC-Bodenmarkierungen wie das Warmbier 2822.1.5025 antistatische Eigenschaften mit 10^9 bis 10^12 Ohm aufweisen. Polyimid-Klebebänder erreichen höchste Temperaturbeständigkeit bis 200°C bei dauerhafter Klebekraft, während Acryl-Klebebänder für Standardanwendungen bis 80°C geeignet sind. Hartplastik-Schilder bestehen aus antistatischem PMMA oder PC-Material mit permanent eingebrannter Beschriftung für 10-jährige Haltbarkeit ohne Farbverlust.

Welche Abmessungen und Rollenlängen sind für ESD-Klebebänder verfügbar?

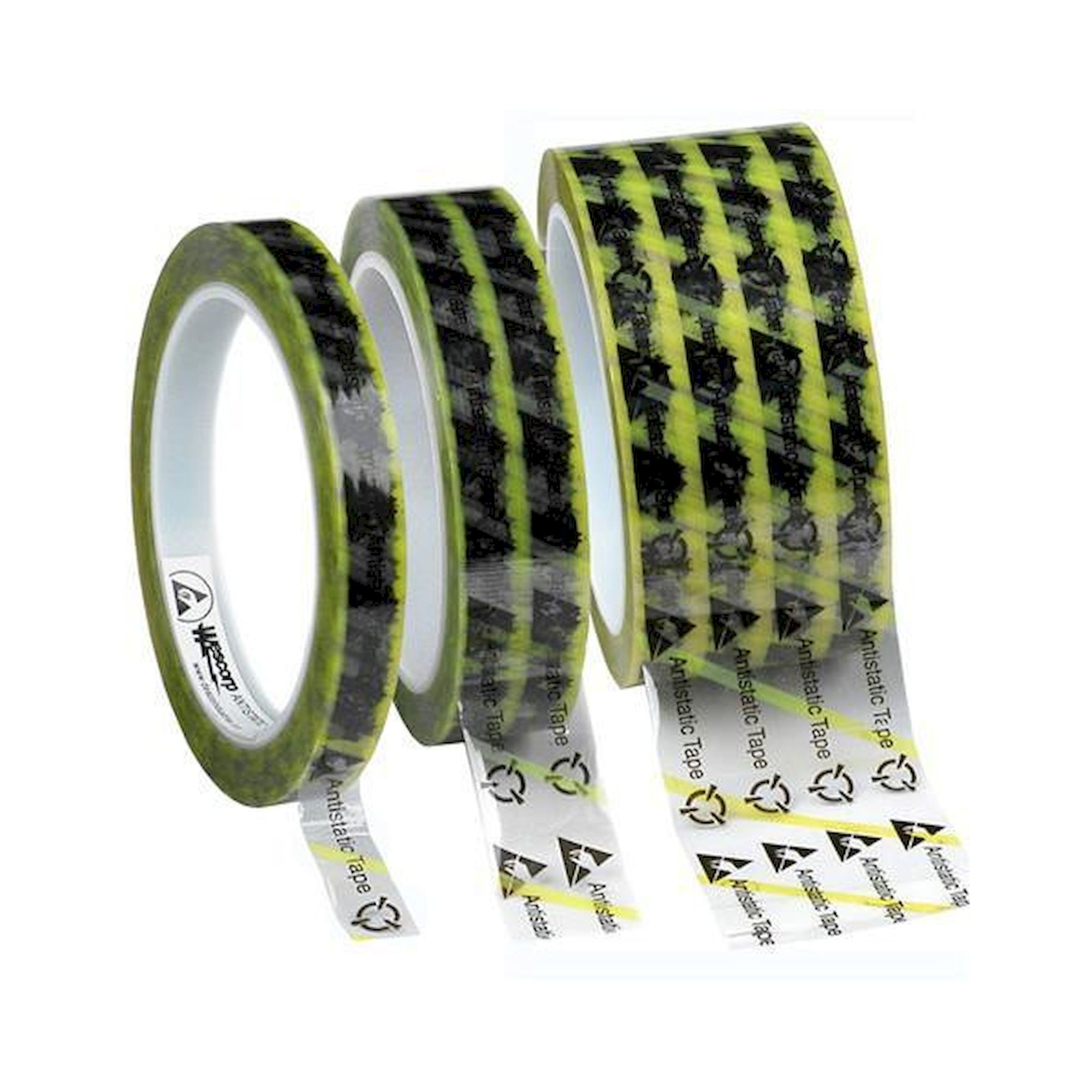

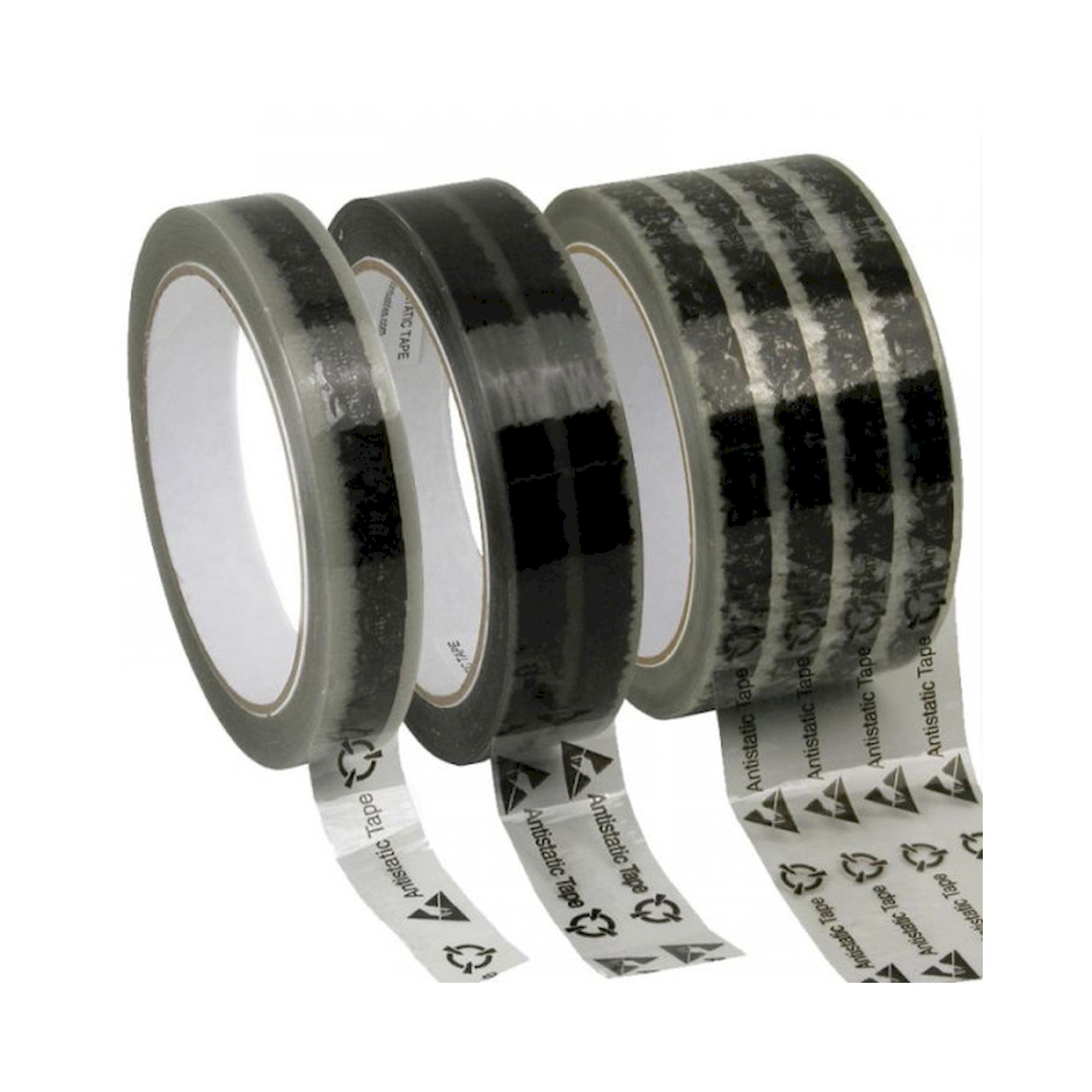

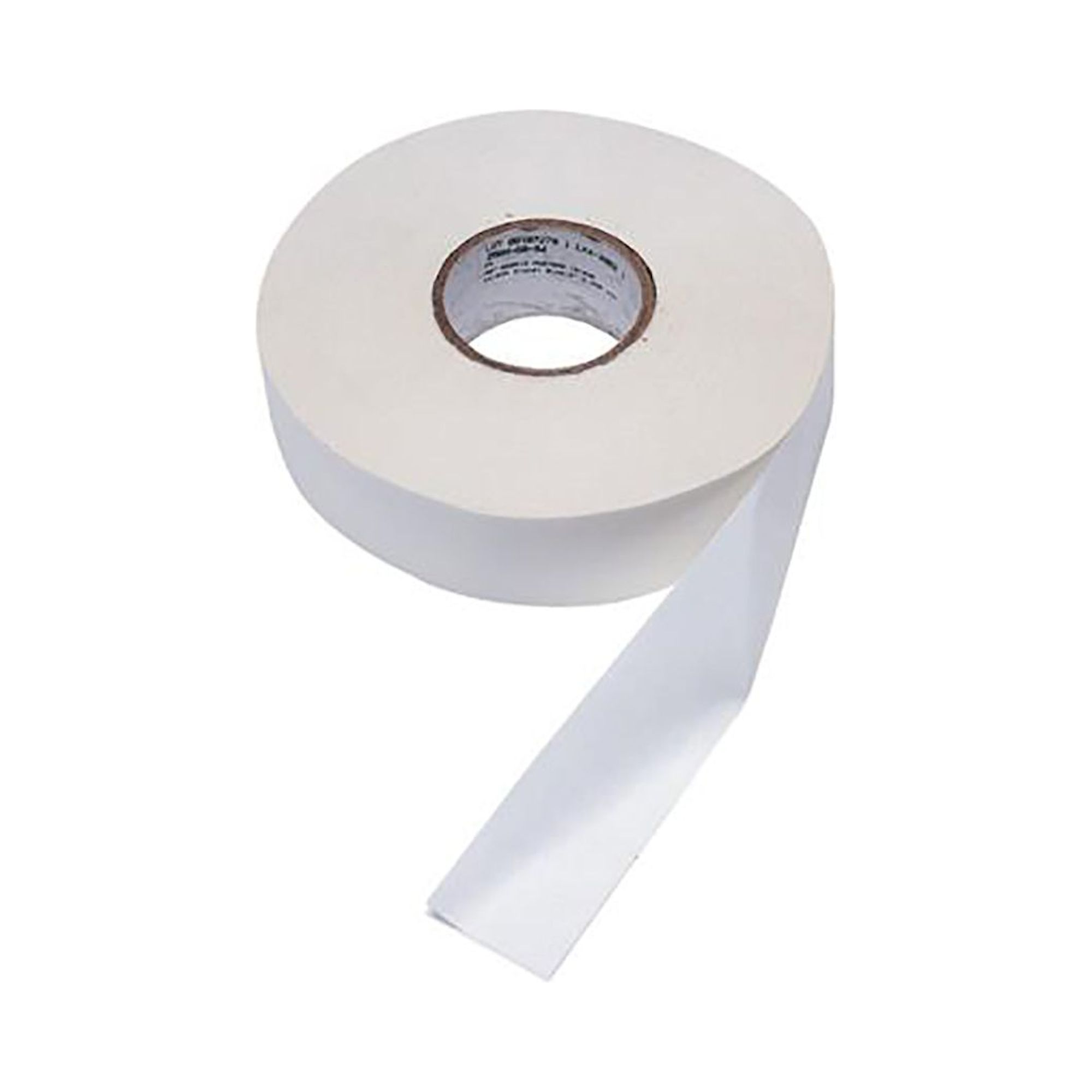

ESD-Klebebänder sind in Standardbreiten von 20 mm, 25 mm, 50 mm bis 100 mm erhältlich, mit Rollenlängen zwischen 25 m und 66 m je nach Anwendung. Das Warmbier 2823.2533.HR Polyimid-Klebeband kommt als 25 mm x 33 m Rolle, während Bodenmarkierungsbänder wie das 2822.1.5025 in 50 mm x 25 m Abmessung geliefert werden. Transparente ESD-Klebebänder mit Symbol sind in 66 m Länge verfügbar, während doppelseitige Acryl-Klebebänder in 228 m x 51 mm Ausführung für großflächige Anwendungen angeboten werden.
