Pneumatik

Pneumatikzylinder

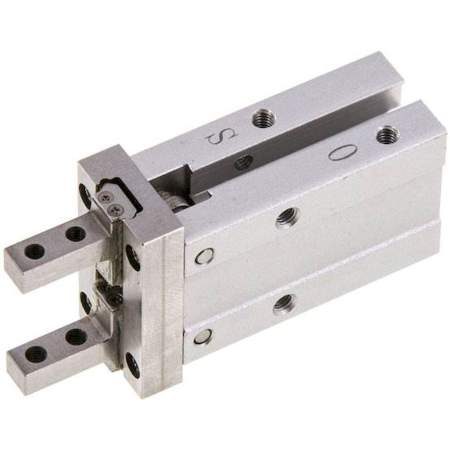

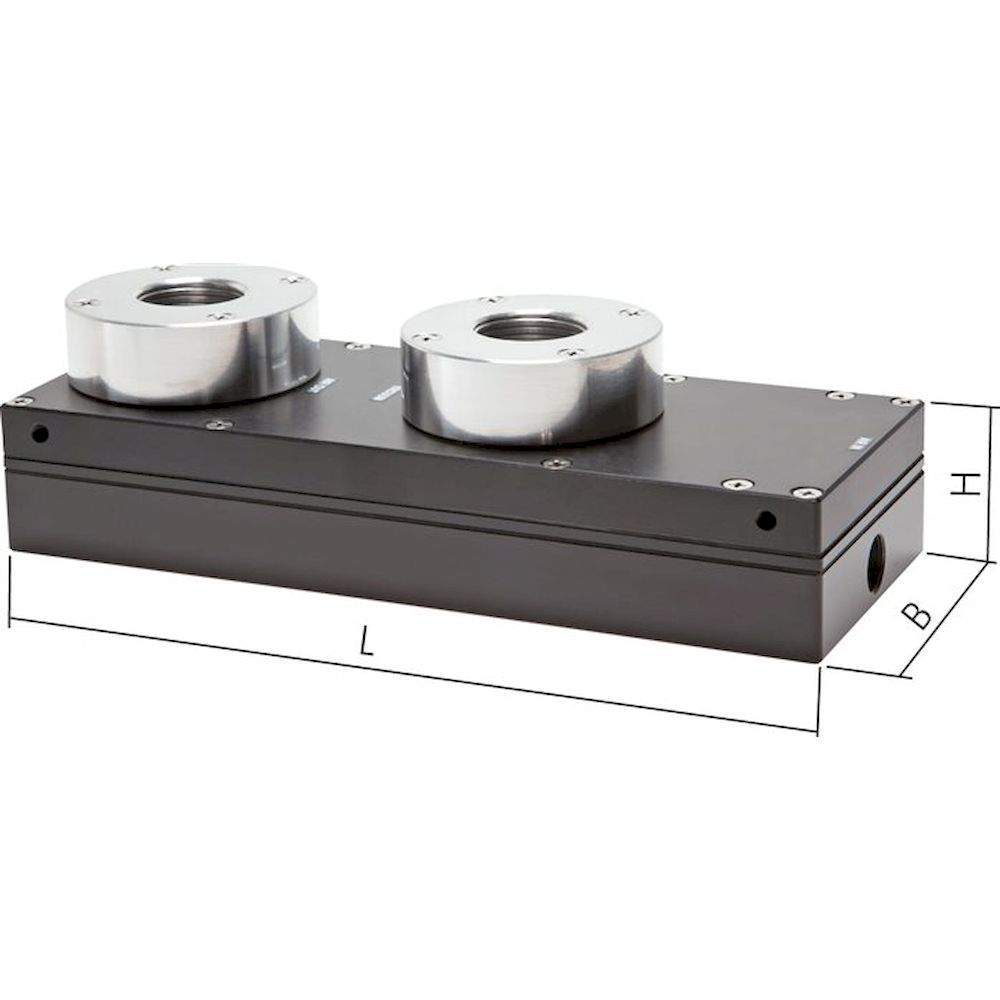

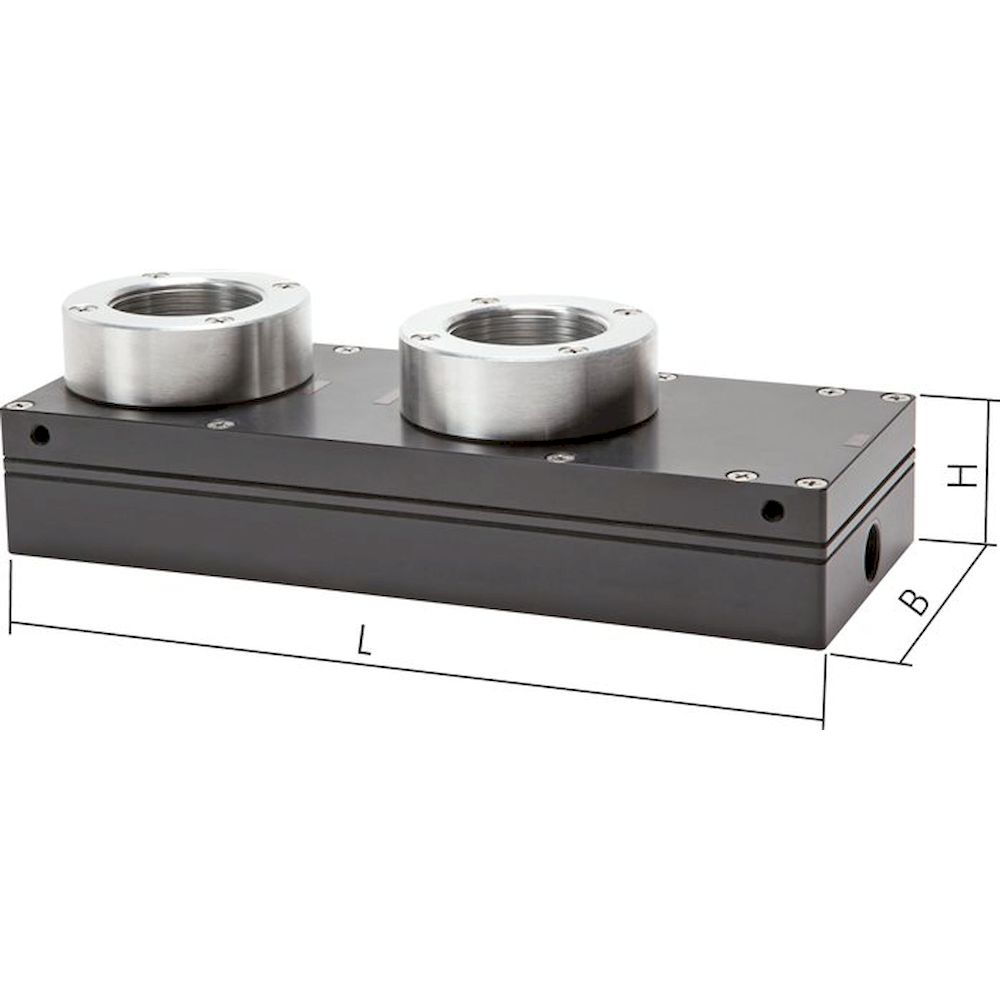

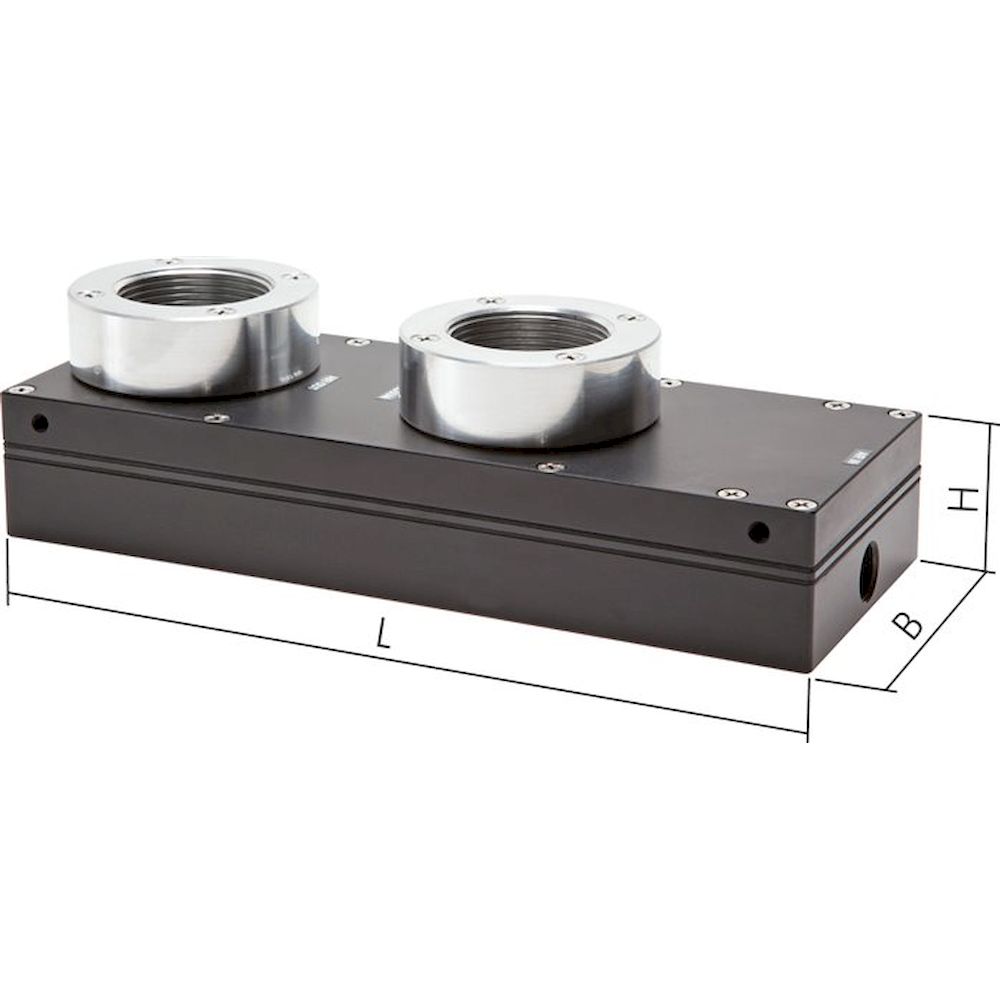

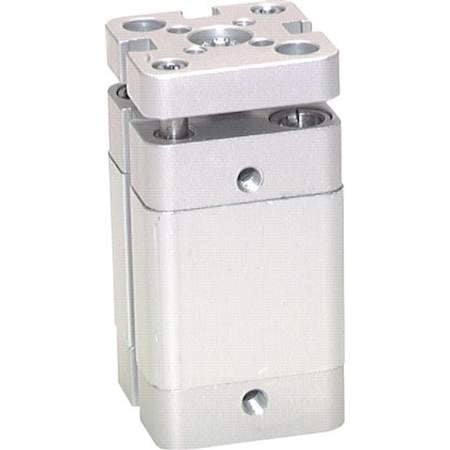

Pneumatikzylinder wandeln Druckluft in lineare oder rotatorische Bewegung um und sind das meistverwendete Stellglied in der industriellen Pneumatik. Das Sortiment reicht von genormten Rundzylinder nach ISO 6432 mit Kolbendurchmessern ab 8 mm über Profilzylinder nach ISO 15552 bis hin zu Kompaktzylinder-Baureihen wie LCDQ, SQ und Unitop sowie Sonderformen wie kolbenstangenlose Zylinder, Doppelkolbenzylinder und Führungszylinder. Ergänzt wird das Angebot durch Befestigungszubehör, Führungseinheiten, Schwenktische, Vakuum-Ejektoren, Vibratoren und Endschalter.

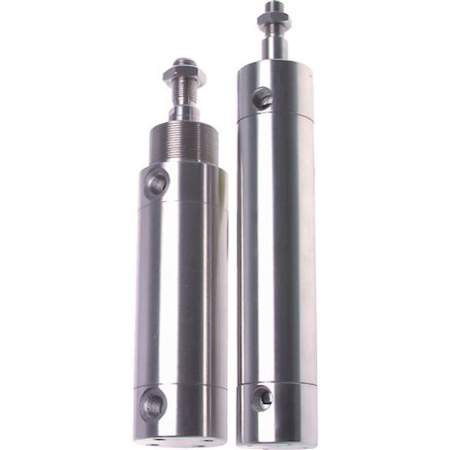

Für korrosive Umgebungen stehen Edelstahl-Rundzylinder nach ISO 6431 und doppeltwirkende Edelstahlzylinder nach ISO 6432 (Werkstoff 1.4301) zur Verfügung. Ölbremszylinder und Industrie-Stoßdämpfer von ACE ergänzen das Programm dort, wo Bewegungsenergie kontrolliert abgebaut werden muss.

217 Artikel
27 Unterkategorien
2 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Pneumatikzylinder richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Zylindertypen und Normen im Überblick

⚙ ISO 6432 Rundzylinder - Kolben 8-32 mm, einfach- und doppeltwirkend, Stahl verzinkt oder Edelstahl 1.4301

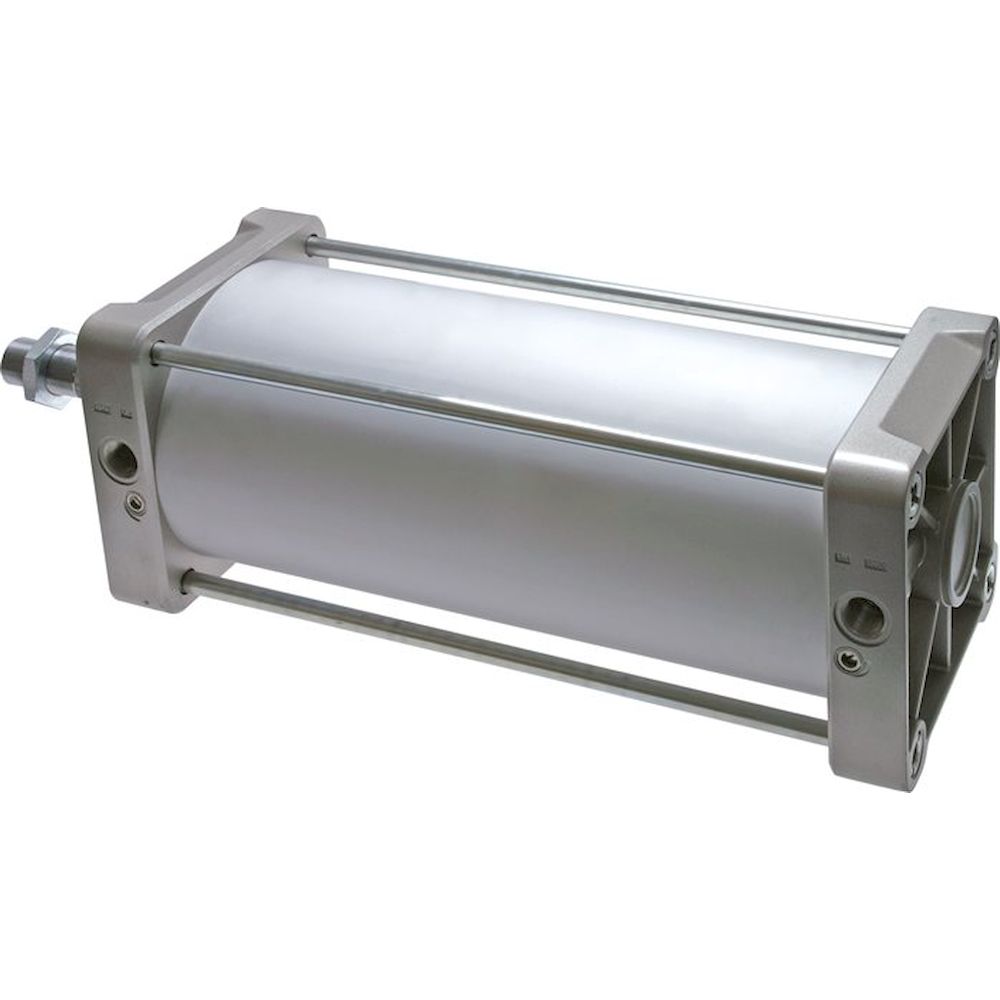

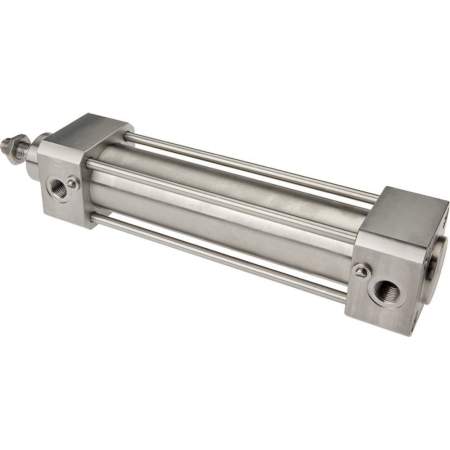

⚙ ISO 15552 Profilzylinder - Kolben 32-320 mm, doppeltwirkend, mit umfangreichem Befestigungs- und Schwenkzubehör

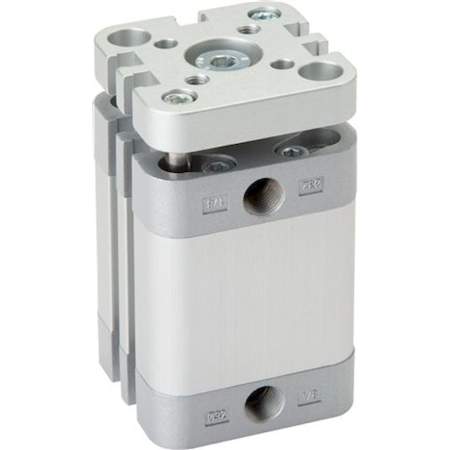

✓ Kompaktzylinder ISO 21287 - kurze Baulänge, genormt, Kolben 20-100 mm für beengte Einbauverhältnisse

📦 Sonderbauformen - kolbenstangenlose Zylinder, Führungszylinder, Doppelkolbenzylinder und Schwenktische

⚡ Industrie-Stoßdämpfer ACE - Anschlaghülsen M5x0,5 bis M25x1,5, Stahl und Edelstahl

Auswahl nach Anforderung

Anforderung	Empfohlene Baureihe

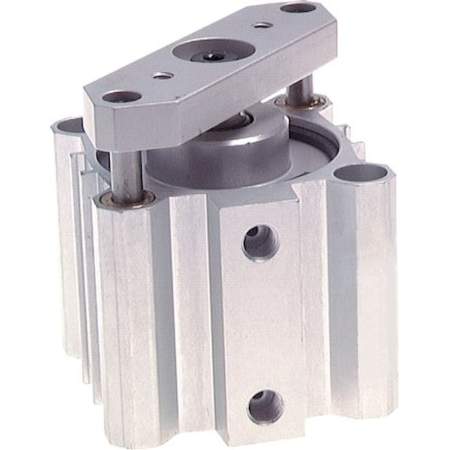

Kleiner Bauraum, kurzer Hub	Kompaktzylinder LCDQ, ISO 21287, Kurzhubzylinder ND/NE
Standardanwendung, genormt	Rundzylinder ISO 6432, Profilzylinder ISO 15552
Korrosive Umgebung	Edelstahl ISO 6431/6432, Werkstoff 1.4301

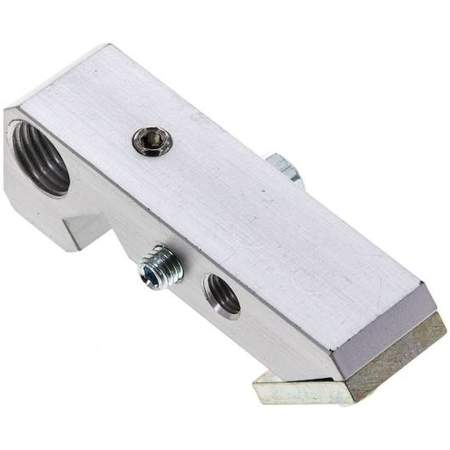

Langer Hub bei kurzer Baulänge	Kolbenstangenloser Zylinder LZ

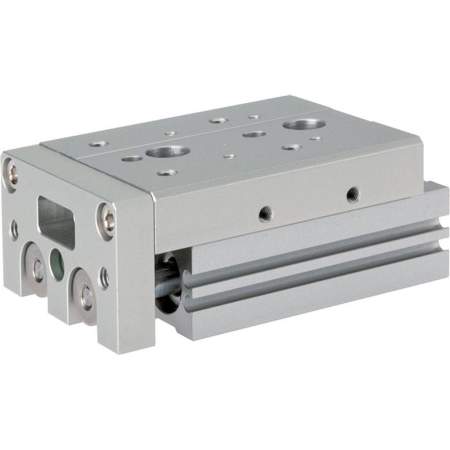

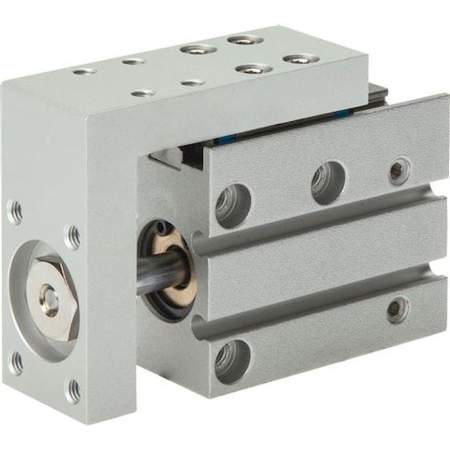

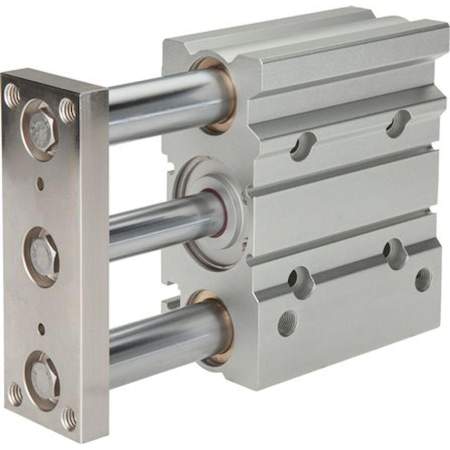

Kippmomente aufnehmen	Führungszylinder SGM, Kompaktschlitten ELS/EXH

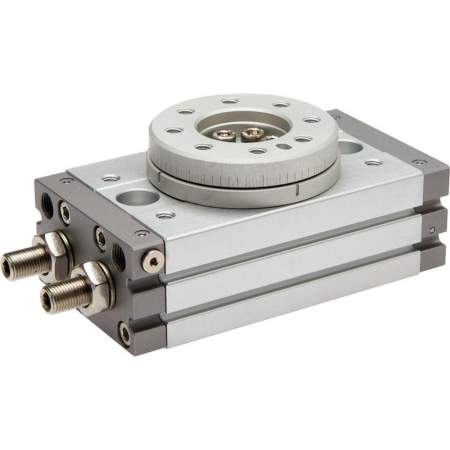

Schwenk- und Klemmfunktion	Schwenk-Klemmzylinder SQK, Schwenktische EMQ

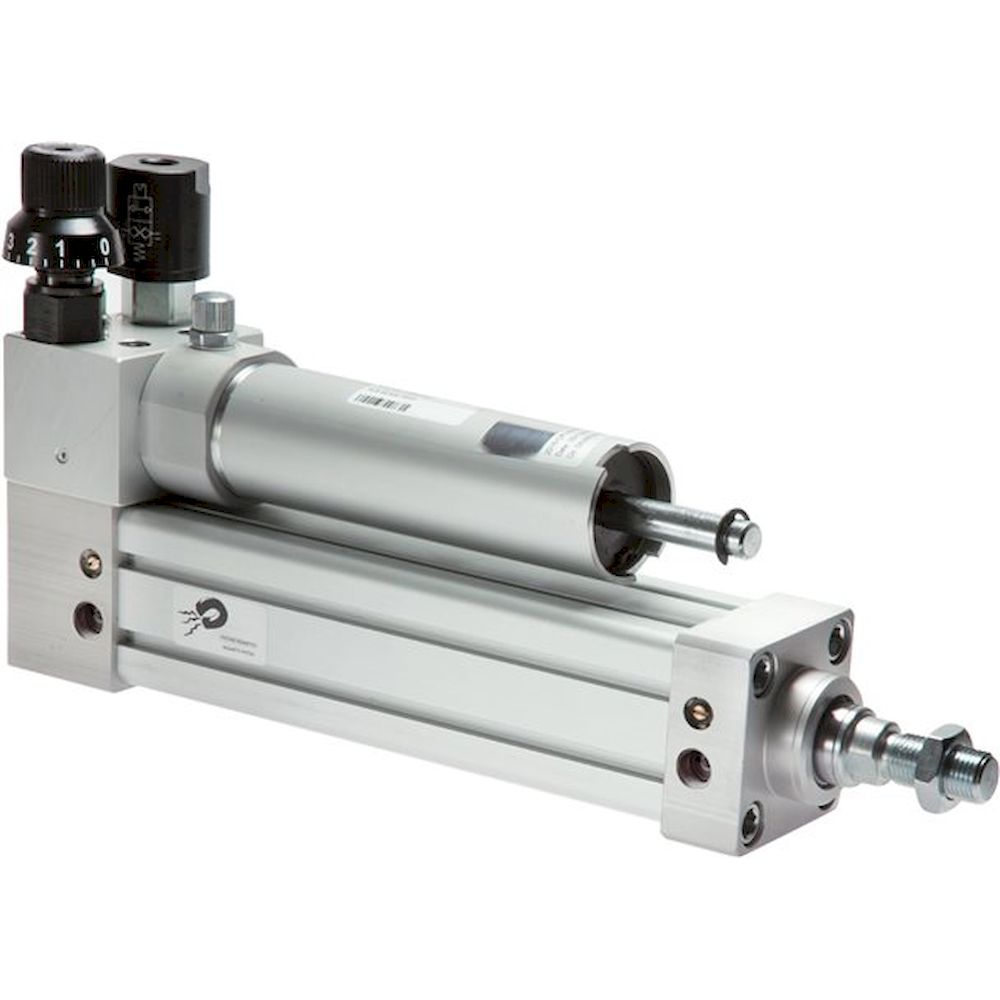

Kontrolliertes Abbremsen	Industrie-Stoßdämpfer ACE, Ölbremszylinder XLB

Typische Einsatzbereiche

Typische Einsatzbereiche: Montage- und Handhabungsautomation, Vorrichtungs- und Spannvorrichtungsbau, Verpackungsmaschinen, Druckmaschinen, Lebensmittel- und Pharmafertigung (Edelstahlzylinder), Rauch- und Wärmeabzugsanlagen (RWA-Zylinder) sowie allgemeine Maschinenautomation mit variabler Hub- und Kraftanforderung.

FAQ

Häufige Fragen zu Pneumatikzylinder

Was sind Aventics Zylinder und für welche industriellen Anwendungen werden sie eingesetzt?

Aventics Zylinder sind präzisionsgefertigte pneumatische Linearantriebe, die in der Industrieautomation für Hub-, Schwenk- und Positionieraufgaben verwendet werden. Die verfügbaren Serien umfassen Zugankerzylinder nach ISO 15552 (Serie ITS) sowie Schlittzylinder (Serie CKP-CL) für Anwendungen in der Montage-, Verpackungs- und Handhabungstechnik. Diese Zylinder kommen hauptsächlich in der Automobilindustrie, Lebensmitteltechnik, Verpackungsmaschinen und allgemeinen Fertigungsautomation zum Einsatz, wo sie durch ihre robuste Bauweise und präzise Steuerbarkeit überzeugen.

Welche technischen Auswahlkriterien sind bei Aventics Zylindern zu beachten?

Bei der Auswahl von Aventics Zylindern sind Bohrung, Hublänge und Anschlussart entscheidend. Die verfügbaren Zugankerzylinder der Serie ITS haben Bohrungen von 320 mm und Hublängen zwischen 200 mm und 1240 mm, wie bei den Modellen R480631095 bis R480627509. Schlittzylinder der Serie CKP-CL sind in Bohrungen von 25 mm und 32 mm verfügbar. Der Betriebsdruck liegt typisch bei 0,6 bis 10 bar, während die Kolbengeschwindigkeit je nach Anwendung zwischen 10 mm/s und 3000 mm/s variiert werden kann.

Welche Standards und Zertifizierungen erfüllen Aventics Zylinder?

Aventics Zylinder entsprechen den internationalen Normen ISO 15552 für Zugankerzylinder und weiteren relevanten pneumatischen Standards. Die Serie ITS-Zugankerzylinder sind vollständig nach ISO 15552 zertifiziert und gewährleisten damit Austauschbarkeit mit anderen Herstellern. Zusätzlich erfüllen die Zylinder die Anforderungen der Maschinenrichtlinie 2006/42/EG sowie der Druckgeräterichtlinie für Druckbehälter unter 1000 bar. Die Materialien entsprechen RoHS-Richtlinien und sind für den Einsatz in industriellen Umgebungen nach EN 60204-1 ausgelegt.

Worin unterscheiden sich Zugankerzylinder und Schlitzzylinder bei Aventics?

Zugankerzylinder der Serie ITS nach ISO 15552 verfügen über durchgehende Kolbenstangen und eignen sich für Anwendungen mit hohen Seitenkräften bis 320 mm Bohrung. Schlittzylinder der Serie CKP-CL haben dagegen einen Längsschlitz im Zylinderrohr, wodurch das Drehmomentsperrblech direkt mit der Last verbunden werden kann ohne externe Führung. Die Zugankerzylinder bieten Hublängen bis 1240 mm, während Schlittzylinder kompakter gebaut sind aber höhere Präzision bei geringeren Hüben erreichen. Beide Varianten verwenden G1/8-Anschlüsse, unterscheiden sich jedoch in der Befestigungsart und Endlagendämpfung.

Welche Installationsanforderungen und Systemkompatibilität haben Aventics Zylinder?

Aventics Zylinder benötigen eine gefilterte Druckluftversorgung mit maximalen Partikeln von 40 µm und einem Restölgehalt unter 1 mg/m³ nach ISO 8573-1. Die Anschlüsse erfolgen über G1/8-Gewinde, die mit Standard-Pneumatikventilen und -verschraubungen kompatibel sind. Die Zylinder können sowohl horizontal als auch vertikal montiert werden, wobei bei vertikaler Montage mit nach unten gerichteter Kolbenstange zusätzliche Endlagendämpfung empfohlen wird. Die Serie ITS ist vollständig kompatibel zu bestehenden ISO 15552-Systemen und ermöglicht direkten Austausch ohne Anpassung der Befestigungselemente oder Anschlussleitungen.

Welche Schutzart und Betriebsbedingungen haben Aventics Zylinder?

Aventics Zylinder der Serien ITS und CKP-CL erreichen Schutzart IP65 und sind damit gegen Strahlwasser und Staubablagerungen geschützt. Der zulässige Betriebstemperaturbereich liegt zwischen -20°C und +80°C, wobei bei Temperaturen über +60°C spezielle Dichtungen erforderlich sind. Der Arbeitsdruck beträgt 0,6 bis 10 bar bei einem Prüfdruck von 15 bar, während die maximale Kolbengeschwindigkeit lastabhängig zwischen 0,1 und 3,0 m/s variiert. Die Zylinder sind für Dauerbetrieb bis zu 10 Millionen Lastzyklen ausgelegt und verwenden wartungsfreie Gleitlager aus selbstschmierendem Material.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für Aventics Zylinder?

Aventics Zylinder erfordern eine jährliche Sichtprüfung auf äußere Beschädigungen und Dichtheit sowie eine funktionelle Überprüfung der Endlagendämpfung. Nach 5 Millionen Betriebszyklen oder spätestens alle 3 Jahre sollten die Kolbendichtungen getauscht werden, wobei Original-Dichtungssätze verwendet werden müssen. Die Druckluftaufbereitung muss monatlich kontrolliert werden, um Partikelverschmutzung unter 40 µm zu gewährleisten. Bei aggressiven Medien oder Temperaturen über 60°C reduziert sich das Wartungsintervall auf 18 Monate, während die theoretische Lebensdauer bei ordnungsgemäßer Wartung 10 Millionen Zyklen erreicht.
