Schon gewusst?

Nur abschirmende Beutel bilden einen Faradaykäfig. Leitfähige und dissipative Verpackungen verhindern Aufladung im Inneren, schützen den Inhalt aber nicht gegen ein Feld von außen.

Behälter ansehen

Lager- und Transporttechnik

Behälter aus Wellpappe

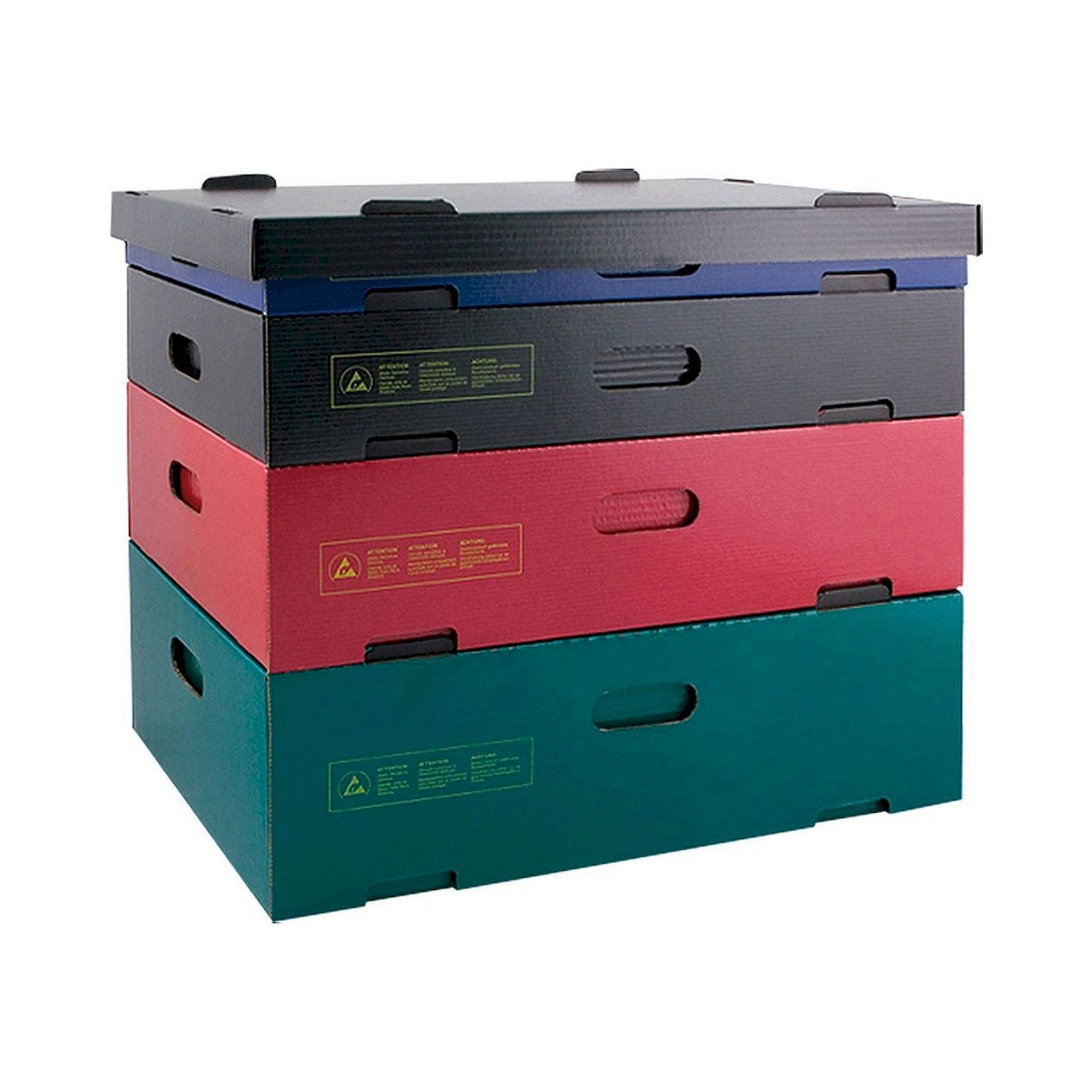

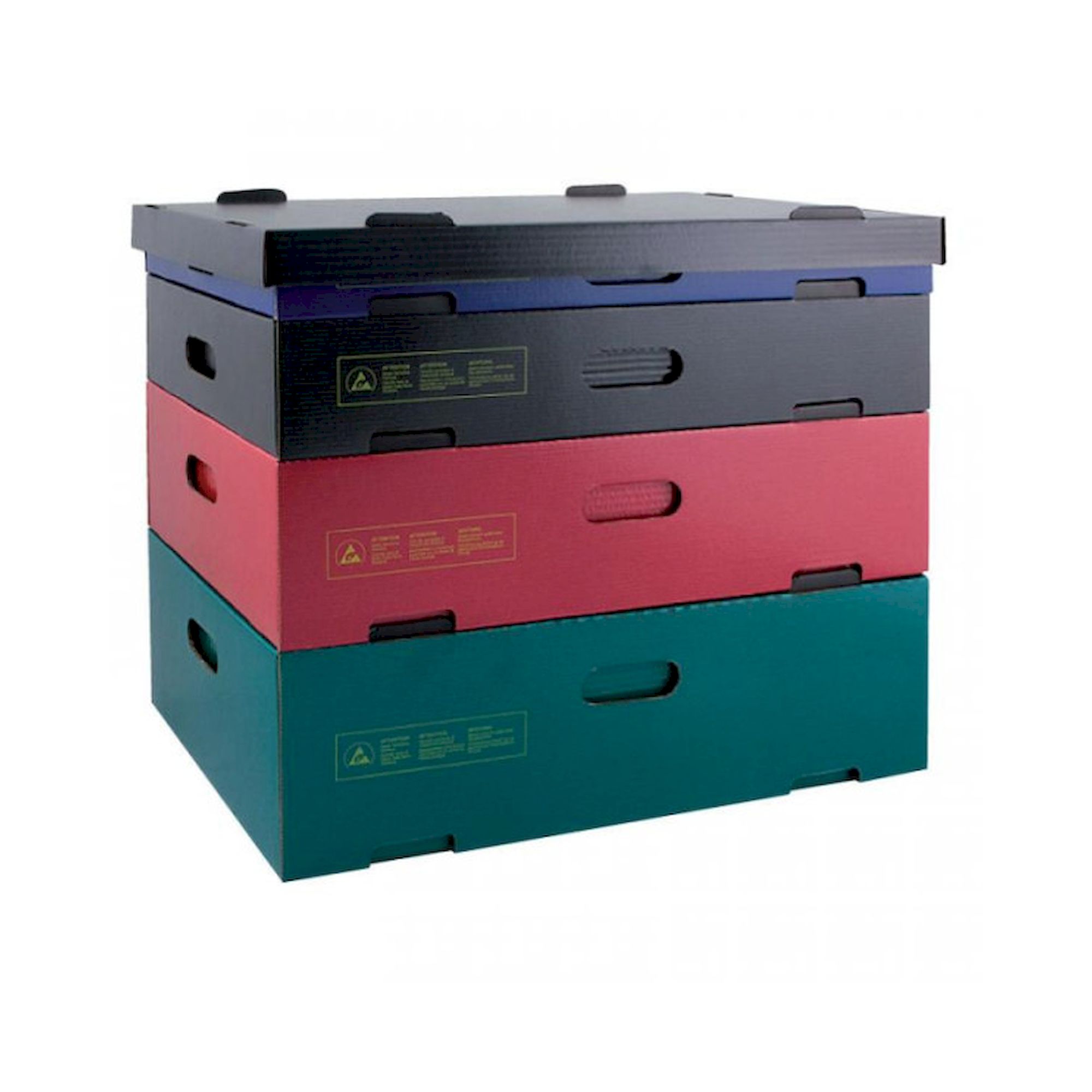

ESD-Stapelcontainer von Hans Kolb aus leitfähiger Wellpappe schützen ESD-empfindliche Bauelemente beim innerbetrieblichen Transport und in der Lagerung. Die CSC-Baureihe umfasst Stapelcontainer in einer einheitlichen Grundfläche von 389 x 278 mm (z. B. 03-CSC, 67 mm hoch) bis 578 x 389 mm (17-CSC, 67 mm hoch) mit gestaffelten Innenhöhen für unterschiedliche Bestückungsdichten. Das leitfähige Wellpappenmaterial leitet elektrostatische Ladungen sicher ab und erfüllt damit die Anforderungen der DIN EN 61340-5-1 für ESD-Schutzbehälter.

90 Artikel
2 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Behälter aus Wellpappe richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚡ Leitfähige Wellpappe - dauerhaft ableitfähig, Farbe schwarz, ESD-konform nach DIN EN 61340-5-1

✓ Stapelbar - formschlüssige Stapelung mehrerer CSC-Einheiten übereinander

⚙ Mehrere Grundflächen und Höhen - 389x278 mm und 578x389 mm mit verschiedenen Innenhöhen (67-227 mm)

📦 Leichtbauweise - Wellpappe reduziert Eigengewicht gegenüber Kunststoffbehältern

Baureihen CSC - Maßübersicht

Typ	Außenmaß L x B (mm)	Außenhöhe (mm)
Hans Kolb 03-CSC	389 x 278	67
Hans Kolb 10-CSC	389 x 278	146
Hans Kolb 15-CSC	389 x 278	227
Hans Kolb 17-CSC	578 x 389	67
Hans Kolb 19-CSC	578 x 389	107

Typische Einsatzbereiche

Typische Einsatzbereiche: Innerbetrieblicher Transport von ESD-empfindlichen Bauelementen und Leiterplatten in der SMT-Fertigung, Zwischenlagerung von Halbfertigerzeugnissen in EPA-Zonen, Versand und Lagerung von ICs und diskreten Bauelementen sowie Wareneingangspuffer für ESD-klassifiziertes Material gemäß IPC/JEDEC J-STD-033.

FAQ

Häufige Fragen zu Behälter aus Wellpappe

Was sind Behälter aus Wellpappe und in welchen industriellen Bereichen werden sie eingesetzt?

Behälter aus Wellpappe sind strukturierte Verpackungssysteme aus mehrschichtigem Kartonmaterial mit gewellter Mittelschicht für erhöhte Druckfestigkeit und Dämpfung. Diese Lagerbehälter finden primär Anwendung in der Elektronikfertigung, Automobilindustrie, Pharmaproduktion und Präzisionsmechanik für den geschützten Transport empfindlicher Bauteile. Besonders in ESD-sensiblen Bereichen werden antistatische Ausführungen wie die Hans Kolb ESD-Stapelcontainer mit ableitfähigen Oberflächen nach DIN EN 61340-5-1 zur Vermeidung elektrostatischer Entladungen eingesetzt.

Welche technischen Kriterien sind bei der Auswahl von Wellpappe-Stapelcontainern zu beachten?

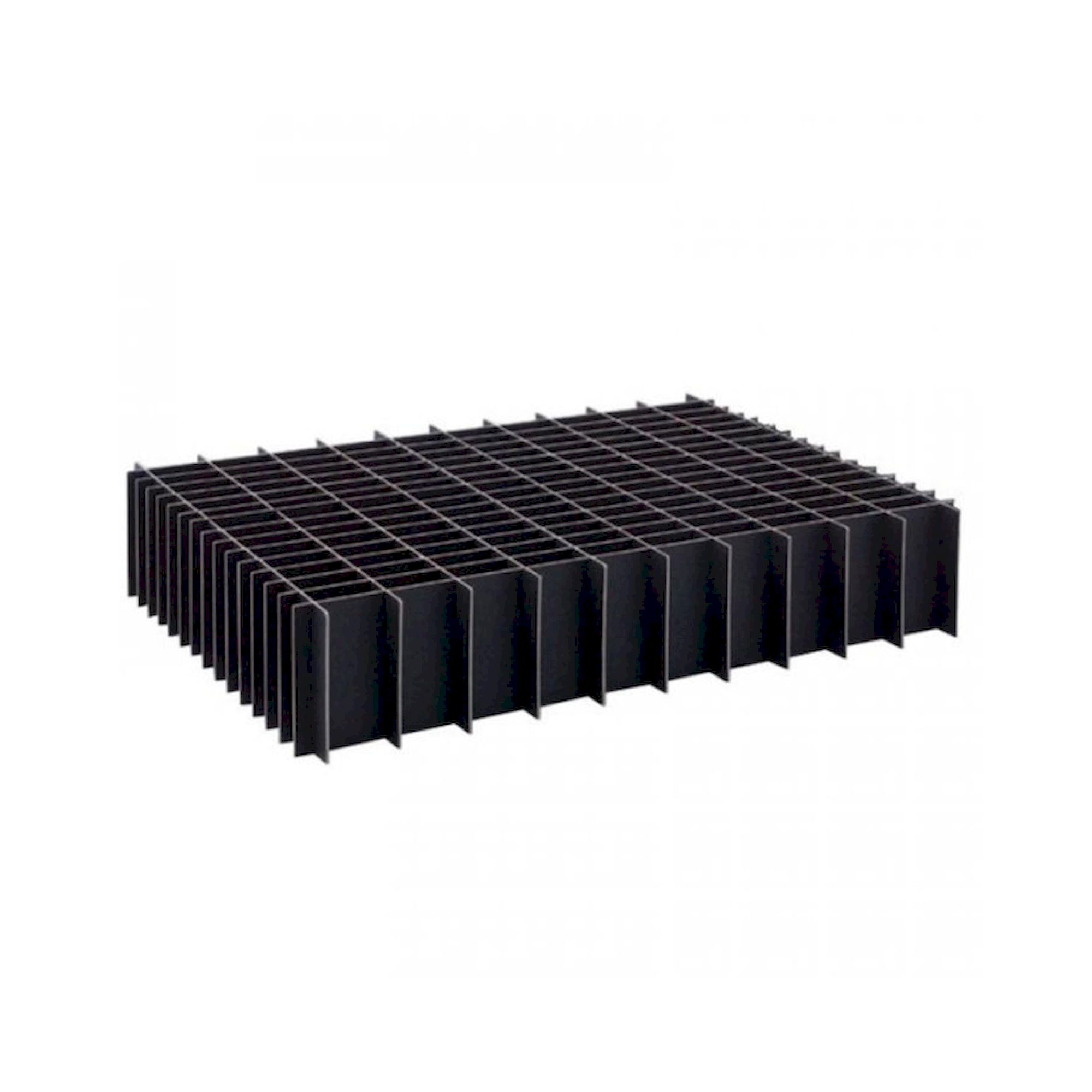

Die Auswahl erfolgt primär nach Abmessungen, Volumen und spezifischen Anforderungen der zu lagernden Komponenten. Hans Kolb bietet Standardgrößen von 389x278x146 mm (10-CSC) bis 578x389x227 mm (35-CSC) mit entsprechenden Volumina zwischen 15 und 50 Litern. Kritische Parameter sind die Stapelhöhe bis 8 Container, Wandstärke der Wellpappe zwischen 4-7 mm sowie der spezifische Oberflächenwiderstand von 10^6 bis 10^9 Ohm bei ESD-Ausführungen. Zusätzlich bestimmen Stegeinsätze mit 7 bis 160 Fächern die interne Kompartimentierung für verschiedene Bauteilgrößen.

Welche Normen und Zertifizierungen gelten für ESD-Wellpappe-Behälter in der Industrie?

ESD-Wellpappe-Behälter müssen der Grundnorm DIN EN 61340-5-1 für elektrostatische Entladungsschutz entsprechen, die Oberflächenwiderstände zwischen 10^6 und 10^11 Ohm definiert. Zusätzlich ist die ISO 3394 für modulare Transportbehälter relevant, die Standardabmessungen und Stapelbarkeit regelt. In der Elektronikfertigung gelten ergänzend die IEC 61340-4-1 für Prüfverfahren antistatischer Materialien sowie branchenspezifische Automotive-Standards wie VDA 4500 für Mehrwegverpackungen. Die Materialzertifizierung nach DIN EN 15552 bestätigt die Recyclingfähigkeit der eingesetzten Wellpappe.

Worin unterscheiden sich die verschiedenen CSC-Containertypen und Multibox-Systeme von Hans Kolb?

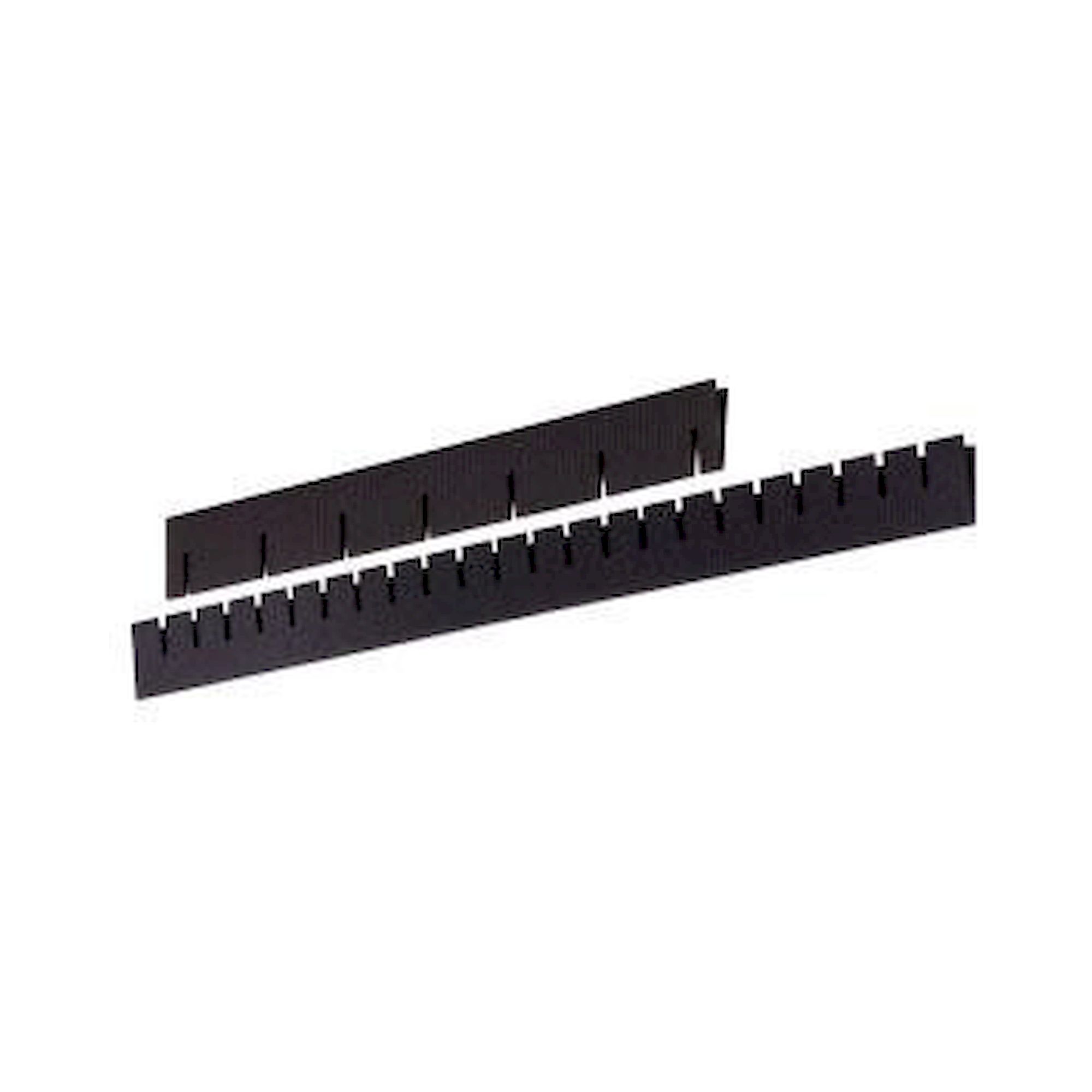

Die CSC-Serie umfasst ESD-Stapelcontainer in schwarzer Ausführung mit Höhen von 67 mm (17-CSC) bis 227 mm (35-CSC) bei einheitlicher Grundfläche 578x389 mm für maximale Kompatibilität. Multibox-Systeme bieten dagegen modulare Stegeinsätze mit 7, 22 oder bis zu 160 Fächern bei Abmessungen von 591x391 mm für flexible Kleinteileorganisation. Der Hauptunterschied liegt in der Anwendung: CSC-Container dienen der stapelbaren Großteillagerung mit bis zu 25 kg Nutzlast, während Multibox-Systeme primär der strukturierten Kleinteilsortierung mit individuell konfigurierbaren Fachgrößen dienen.

Welche Installationsanforderungen und Systemkompatibilität bieten Wellpappe-Stapelcontainer?

Wellpappe-Stapelcontainer benötigen ebene, trockene Lagerflächen ohne direkten Bodenkontakt sowie Umgebungstemperaturen zwischen 5°C und 40°C bei relativer Luftfeuchtigkeit unter 65% zur Materialstabilität. Die modularen Abmessungen der Hans Kolb CSC-Serie entsprechen Euro-Palette-Standards mit 600x400 mm Grundmaß für optimale Logistikintegration. Systemkompatibilität besteht zu Standard-Regalsystemen nach DIN 15146 sowie automatisierten Förderanlagen durch einheitliche Stapelführungen und Griffmulden. ESD-Ausführungen erfordern zusätzlich geerdete Lagerplätze mit Ableitungswiderstand unter 10^9 Ohm zur Aufrechterhaltung der antistatischen Eigenschaften.

Welche Sicherheitseigenschaften und Betriebsparameter weisen ESD-Wellpappe-Behälter auf?

ESD-Wellpappe-Behälter von Hans Kolb erreichen Schutzklasse IP20 gegen Berührung und Fremdkörper größer 12 mm, jedoch ohne Feuchtigkeitsschutz aufgrund der Materialstruktur. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +50°C bei maximaler Luftfeuchtigkeit von 65% zur Vermeidung von Strukturschwächung. Die antistatischen Eigenschaften bleiben bei Oberflächenwiderständen zwischen 10^6 und 10^9 Ohm über mindestens 2 Jahre stabil, gemessen nach DIN EN 61340-2-3. Belastbarkeiten variieren von 15 kg (kleinste Ausführung) bis 35 kg (größte CSC-Variante) bei gleichmäßiger Lastverteilung und maximal 8-facher Stapelhöhe.

Welche Wartungsintervalle und Lebensdauererwartungen gelten für industrielle Wellpappe-Lagersysteme?

Wellpappe-Stapelcontainer erfordern vierteljährliche Sichtprüfungen auf strukturelle Integrität, Kantenstabilität und ESD-Eigenschaften gemäß Betriebsanweisung nach DIN EN 61340-5-1. Die typische Nutzungsdauer beträgt 18-24 Monate bei normalem Industrieeinsatz oder bis zu 200 Transportzyklen, abhängig von Belastung und Umgebungsbedingungen. ESD-Oberflächenwiderstände sind halbjährlich mit kalibrierten Messgeräten nach IEC 61340-2-3 zu überprüfen und zu dokumentieren. Beschädigte Container sind sofort aus dem Verkehr zu ziehen und der werkstofflichen Verwertung zuzuführen, da Reparaturen die strukturelle Integrität und ESD-Schutzfunktion beeinträchtigen können.
