Was ist ein USB-Handmikroskop und für welche industriellen Anwendungen wird es eingesetzt?

Ein USB-Handmikroskop ist ein kompaktes digitales Inspektionsgerät mit direkter Computeranbindung über USB-Schnittstelle, das Vergrößerungen von 10x bis 500x ermöglicht. In der Pneumatik und Hydraulik wird es zur Qualitätskontrolle von Dichtungen, O-Ringen, Ventilsitzen und Anschlussgewinden eingesetzt. Typische Anwendungsbereiche umfassen die Oberflächeninspektion von Hydraulikzylindern, die Verschleißanalyse an Pneumatikventilen und die Defekterkennung in Fluidleitungen. Das Gerät eignet sich besonders für Wartungstechniker, Qualitätsprüfer und Entwicklungsingenieure in der Automatisierungstechnik.

Nach welchen technischen Kriterien sollte ein USB-Handmikroskop für Pneumatik-Anwendungen ausgewählt werden?

Die Auswahl erfolgt primär nach Auflösung (mindestens 2 Megapixel für Dichtungsinspektion), Vergrößerungsbereich und Arbeitsabstand. Stereomikroskope wie das Vision DRV503 mit Durchlicht eignen sich für transparente Bauteile, während Digitalmikroskope der EVO CAM II Serie mit LED-Beleuchtung optimal für Metalloberflächen sind. Der Arbeitsabstand sollte bei Pneumatikkomponenten mindestens 25mm betragen, um auch in beengten Einbaulagen arbeiten zu können. Zusätzlich ist die Kompatibilität mit gängigen Bildverarbeitungssoftware und die Kalibrierbarkeit für Messfunktionen entscheidend.

Welche DIN- und ISO-Normen gelten für optische Inspektionsgeräte in pneumatischen Systemen?

Optische Inspektionsgeräte für Pneumatikanwendungen müssen DIN EN ISO 9001 Qualitätsstandards erfüllen und nach ISO 14253-1 für Messtechnik kalibrierbar sein. Bei Einsatz in explosionsgefährdeten Bereichen ist ATEX-Zulassung nach EN 60079 erforderlich. Die Bildqualität richtet sich nach DIN 58141 für optische Systeme, während die elektromagnetische Verträglichkeit der EN 61326-1 entsprechen muss. Für Präzisionsmessungen an Pneumatikkomponenten gelten zusätzlich die Toleranzvorgaben der ISO 4762 für Schraubenverbindungen und DIN 3852 für Rohrverschraubungen.

Worin unterscheiden sich Stereomikroskope und Digitalmikroskope bei der Pneumatik-Inspektion?

Stereomikroskope wie das Vision EVO504 bieten durch ihre Drehoptik und getrennte Strahlengänge eine räumliche Tiefenwahrnehmung, ideal für die dreidimensionale Beurteilung von Dichtungsrillen und Gewindesteigungen. Digitalmikroskope der EVO CAM II Serie erzeugen hingegen hochauflösende 2D-Aufnahmen mit bis zu 5 Megapixel Auflösung für präzise Oberflächenanalysen und Dokumentation. Das Zeiss STEMI 508 doc kombiniert beide Vorteile durch dokumentationsfähige Stereoskopie mit integrierter Kamera. Während Stereomikroskope schnellere Inspektion ermöglichen, bieten Digitalmikroskope bessere Mess- und Archivierungsmöglichkeiten für Qualitätsprotokolle.

Welche Systemvoraussetzungen und Anschlüsse benötigen USB-Handmikroskope für den Industrieeinsatz?

USB-Handmikroskope benötigen einen PC mit Windows 10 oder höher, USB 3.0 Anschluss für hochauflösende Bildübertragung und mindestens 4GB RAM für flüssige Bildverarbeitung. Die Stromversorgung erfolgt direkt über USB-Kabel, bei leistungsstarken LED-Beleuchtungen wie der Vision MCLED-002 ist ein zusätzliches 12V Netzteil erforderlich. Modelle mit Multi-Achsen Säulenständern benötigen einen stabilen Arbeitsplatz mit mindestens 60x40cm Grundfläche. Die mitgelieferte Software unterstützt Kalibrierung nach ISO 17025 und Exportfunktionen für CAD-Programme sowie Qualitätsmanagementsysteme.

Welche Schutzart und Betriebsbedingungen gelten für USB-Handmikroskope in pneumatischen Anlagen?

Standard USB-Handmikroskope erreichen Schutzart IP54 gegen Staub und Spritzwasser, für Hydraulikanwendungen sind IP65 Varianten verfügbar. Die Betriebstemperatur liegt typisch zwischen 0°C und 40°C bei maximal 85% relativer Luftfeuchtigkeit ohne Kondensation. Bei Druckprüfungen in Pneumatiksystemen bis 16 bar sind spritzwasserdichte Ausführungen erforderlich. Die LED-Beleuchtung ist für kontinuierlichen Betrieb bis zu 50.000 Stunden ausgelegt und arbeitet vibrationsfest nach IEC 60068-2-6. Für Ex-Bereiche sind eigensichere Ausführungen nach ATEX Zone 2 verfügbar.

Wie oft müssen USB-Handmikroskope kalibriert werden und welche Wartung ist erforderlich?

USB-Handmikroskope für Qualitätsmessungen müssen nach DIN EN ISO 17025 jährlich kalibriert werden, bei kritischen Anwendungen in der Hydraulik halbjährlich. Die Kalibrierung erfolgt mit zertifizierten Mikrometerstandards und Auflösungstestcharts nach ISO 12233. Wartungsintervalle umfassen monatliche Reinigung der Optik mit fusselfreien Tüchern und Isopropanol sowie jährlichen Austausch der LED-Module bei Intensitätsverlust über 30%. Die Lebensdauer hochwertiger Geräte wie dem Zeiss STEMI 508 beträgt bei industrieller Nutzung 8-10 Jahre, digitale Komponenten sollten nach 5 Jahren auf aktuelle USB-Standards aktualisiert werden.

Optische Inspektion

Industrielle Lösungen

Optische Inspektion in der Elektronikfertigung, Qualitätssicherung und Forschung erfordert Geräte mit definierter Vergrößerung, reproduzierbarer Bildqualität und einem stabilen mechanischen Aufbau. Das Sortiment umfasst digitale Handmikroskope (Dino-Lite EDGE), Stereomikroskope (Vision Lynx EVO, Zeiss Stemi 305/508, Mantis Elite), Digital- und Videomikroskope (Vision EVO CAM II), Stative von 4H Jena, Pulch & Lorenz und Zeiss, Kaltlichtquellen (Schott, Starlight, Zeiss) sowie Linsen, Okulare und Handlupen von Eschenbach.

Die Ausstattung reicht vom einfachen Handgerät mit USB-Anschluss für die Stichprobenkontrolle bis zum vollausgestatteten Stereo-Arbeitsplatz mit Ergo-Stativ, motorischer Fokussierung und externer Kaltlichtquelle für die Dauerinspektion. Stative und Beleuchtungskomponenten sind zwischen den Herstellern kombinierbar, sofern Objektivdurchmesser und Anschlussgeometrie übereinstimmen.

Kategorien

Dino-Lite MikroskopeUSB-Handmikroskope EDGE, 5 Mpx, AMR/EDOF/EDR, polarisiertes Licht

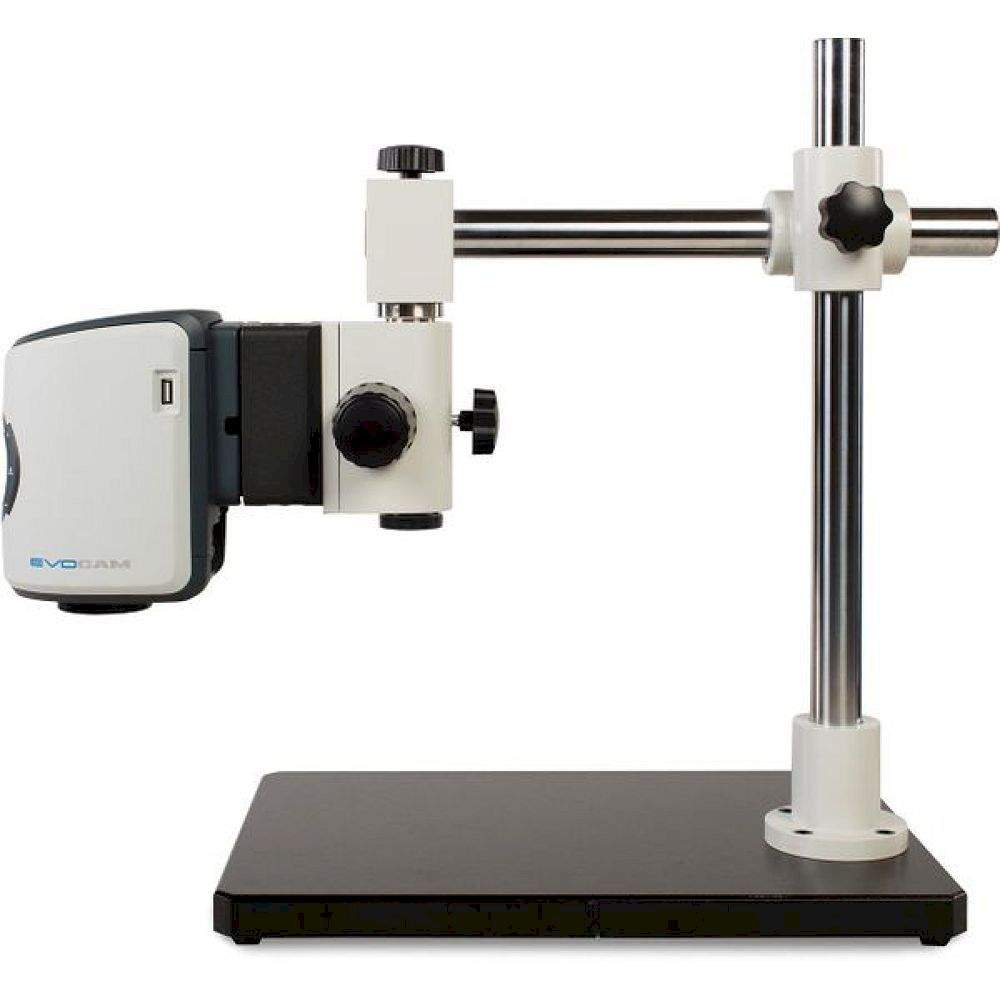

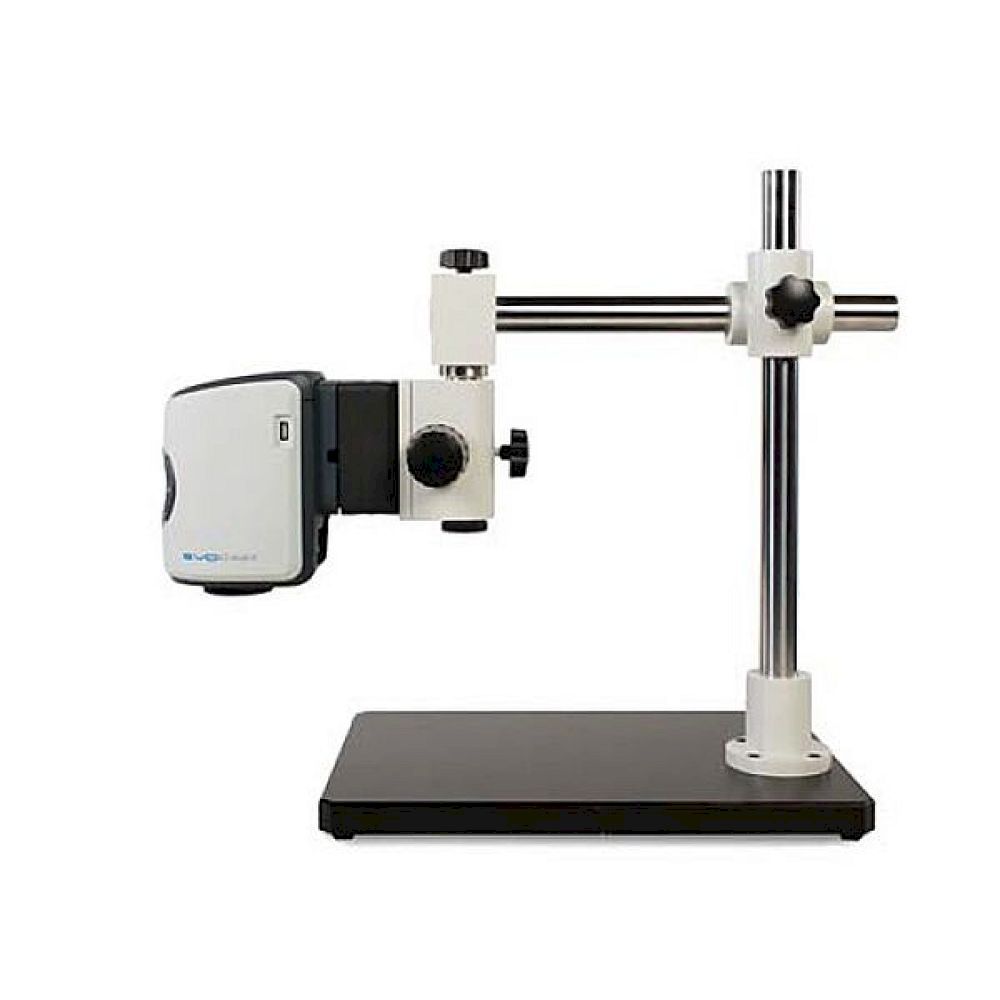

DigitalmikroskopeVision EVO CAM II, Euromex 4K/1080p, VE CAM mit Monitor

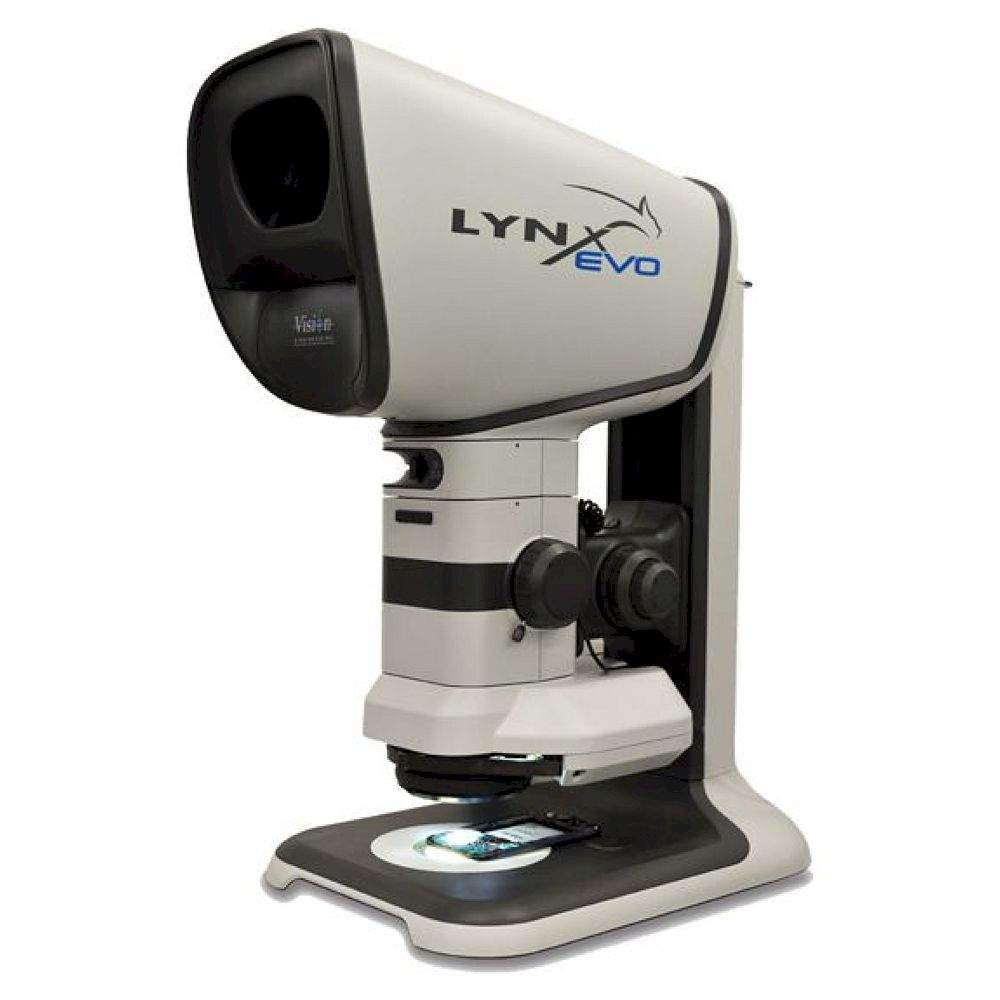

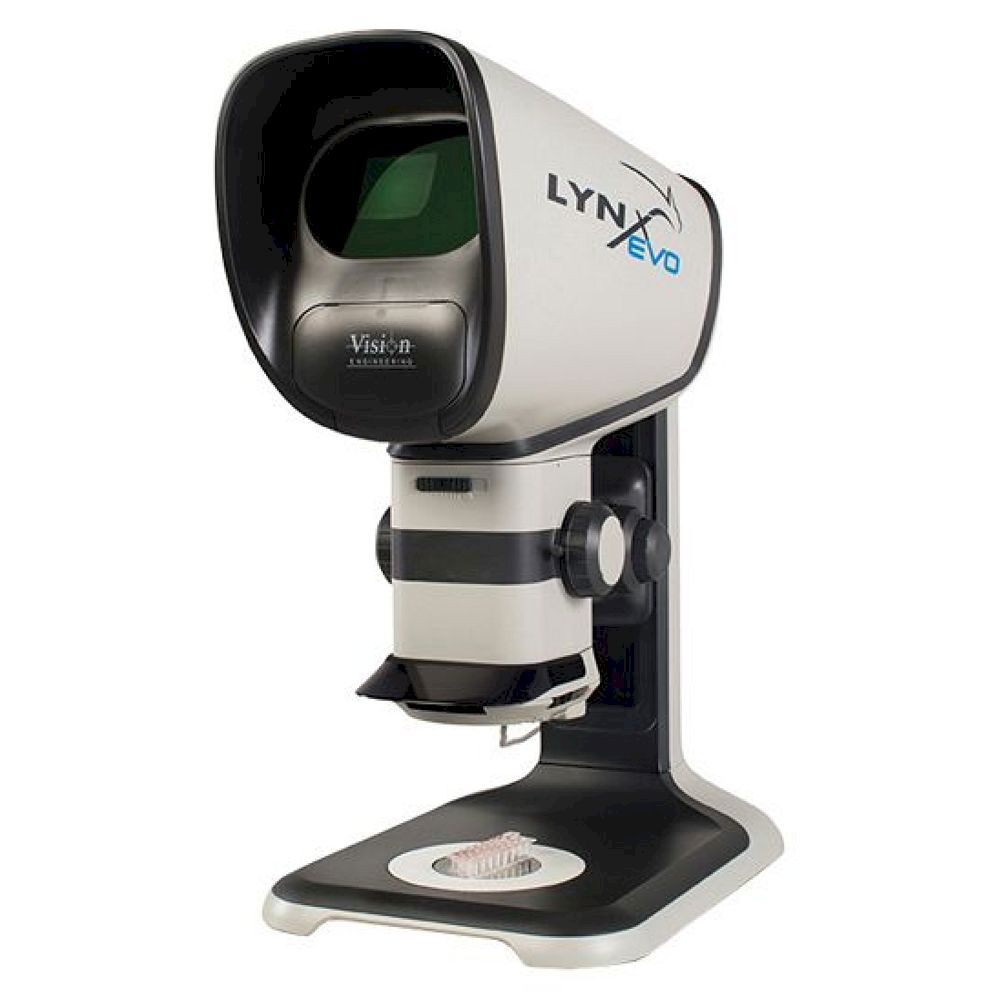

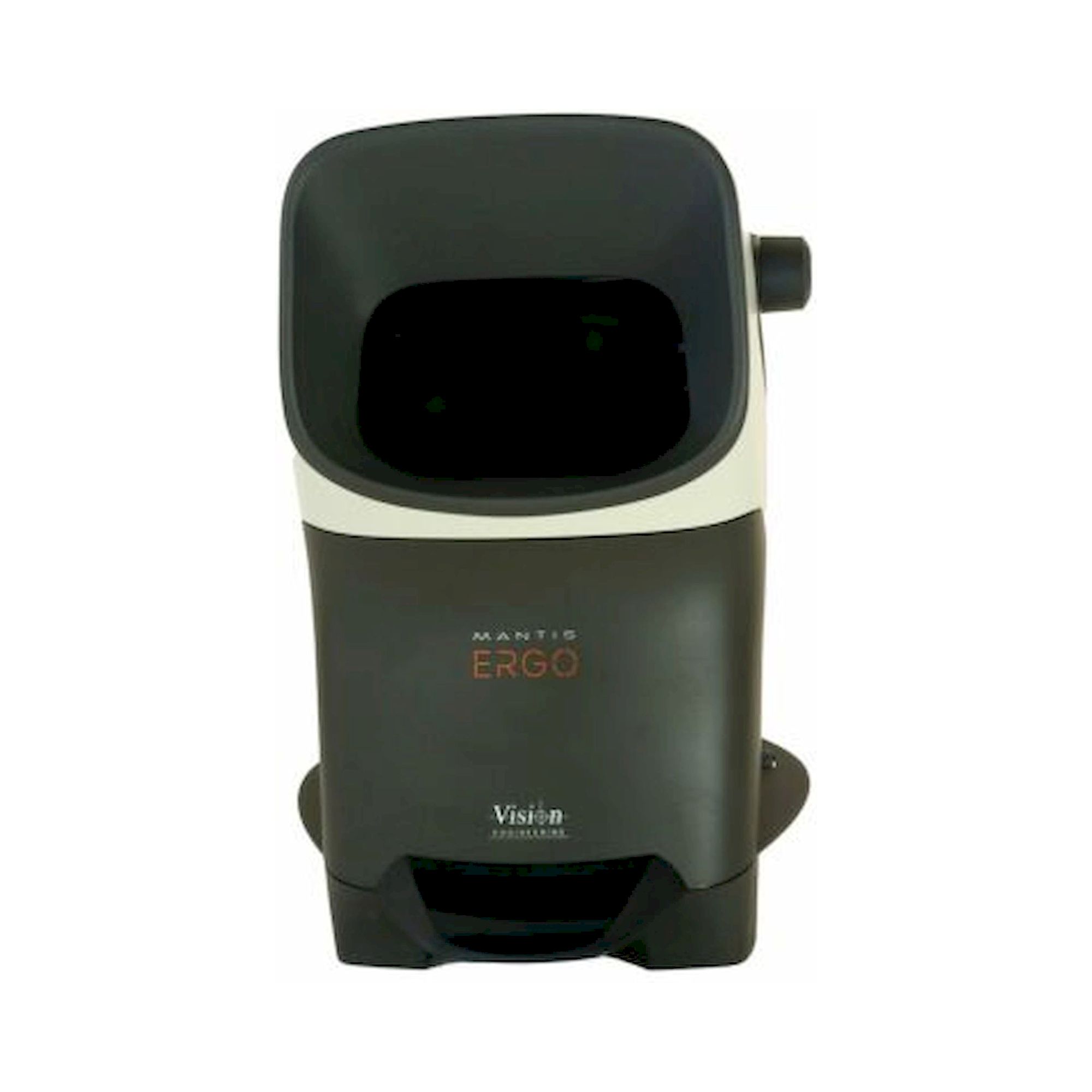

StereomikroskopeZeiss Stemi 305/508, Vision Lynx EVO, Mantis Elite, 4H Jena DSZ-44

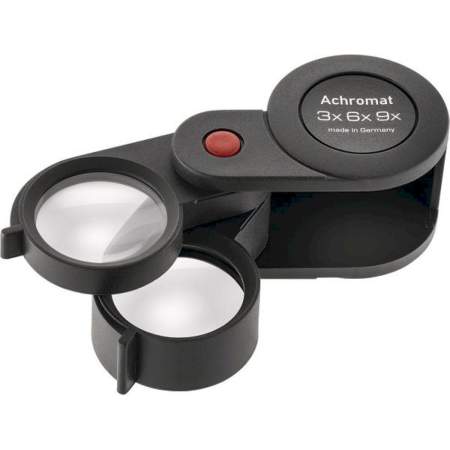

Handlupen & SpiegelEschenbach Einschlaglupen, Uhrmacherlupen, Skalenlupen 3x-12x

Stative4H Jena Universalstative, Pulch & Lorenz Flexi, Zeiss Stativ N/K/M

Linsen und ObjektiveVorsatzobjektive 0,3x-1,6x, Messokulare, Okularadapter, Vision MEO-Serie

KaltlichtquellenSchott KL 300/1600 LED, Starlight LED3, Zeiss CL 1500 mit Lichtleitern

Sonstige BeleuchtungFresnellinsen, LED-Ringleuchten, Durchlichtmodule, Polarisationssets

Zubehör für MikroskopeStativköpfe, Kugeltische, Fokussiereinheiten, Adapter, Schutzetuis

📷 Dino-Lite EDGE USB-Handmikroskope - 5 Megapixel, AMR (automatische Vergrößerungsmessung), EDOF, EDR, FLC, optional LWD und Polarisation

⚙ Stereomikroskope - binokularer und trinokularer Kopf (Zeiss Stemi 305/508, Vision Mantis Elite), ESD-sichere Ausführungen (Stemi 508 doc, ESD-Körper)

📺 Digital- und Videomikroskope - Vision EVO CAM II bis 4K/1080p, Euromex MZ.4705 mit Autofokus, VE CAM mit integriertem Monitor bis 24 Zoll

⛨ Kaltlichtquellen - Schott KL1600 LED, Starlight LED3 (30 W, 3000K/5700K, CRI 70-90), Schwanenhalse und Lichtleiter 1-3-armig

↕ Stative und Halterungen - 4H Jena Universalstativ mit Gelenkarm, Pulch & Lorenz Flexi 200-550 mm, Zeiss Stativ K/N/M für Stemi-Serie

✕ Linsen und Okulare - Vorsatzobjektive 0,3x-1,6x (Zeiss, 4H Jena), Messokulare 10x mit Skale, Vision MEO 2x-20x für Mantis Elite

Geräteklasse	Vergrößerung	Bildausgabe	Typischer Einsatz
Dino-Lite EDGE USB	variabel, bis ca. 220x	PC/Monitor via USB	Stichprobenkontrolle, Feldinspektion, Dokumentation
Stereomikroskop (Zeiss Stemi / Vision Lynx EVO)	6,5x-45x (Zoom)	Okulare + optionale Kamera	Lötstellen, Bonddrähte, Bauteilmontage
Digitalmikroskop Vision EVO CAM II	konfigurierbar	HD/4K-Monitor, USB	Dauerkontrolle, Teambetrachtung, Archivierung
Handlupe (Eschenbach)	3x-12x	Direktoptik	Schnelle Sichtkontrolle, außerhalb Labor
Kaltlichtquelle (Schott / Starlight)	-	Faseroptik / Schwanenhals	Ergänzung für Stereo- und Digitalmikroskope

Typische Einsatzbereiche: Lötstellen- und Bondkontrolle in der SMT-Fertigung, Wareneingangsprüfung und Rework elektronischer Baugruppen, Qualitätssicherung in der Feinmechanik und Uhrmacherei, Werkstoffprüfung und Oberflächenanalyse in Forschungslaboren, sowie Inspektion von Leiterplatten, Halbleitern und mikrooptischen Bauelementen.

✓ Autorisierter DistributorDino-Lite, Vision, Zeiss, Schott, Eschenbach, 4H Jena, Pulch & Lorenz

📦 GesamtsortimentMikroskope, Stative, Beleuchtung, Okulare, Adapter ab Lager
