EMC EXH 6/20. Kompaktschlitten, Kolben 6mm,Hub 20mm

Name: EMC EXH 6/20. Kompaktschlitten, Kolben 6mm,Hub 20mm
Brand: E.MC
SKU: FL-EXH-6/20
Price: 15207.010001 EUR
Availability: InStock

15.207,01 € 12.779,00 €

exkl. Versandkosten

Artikel

FL-EXH-6/20

Hersteller-Nr.

EXH 6/20

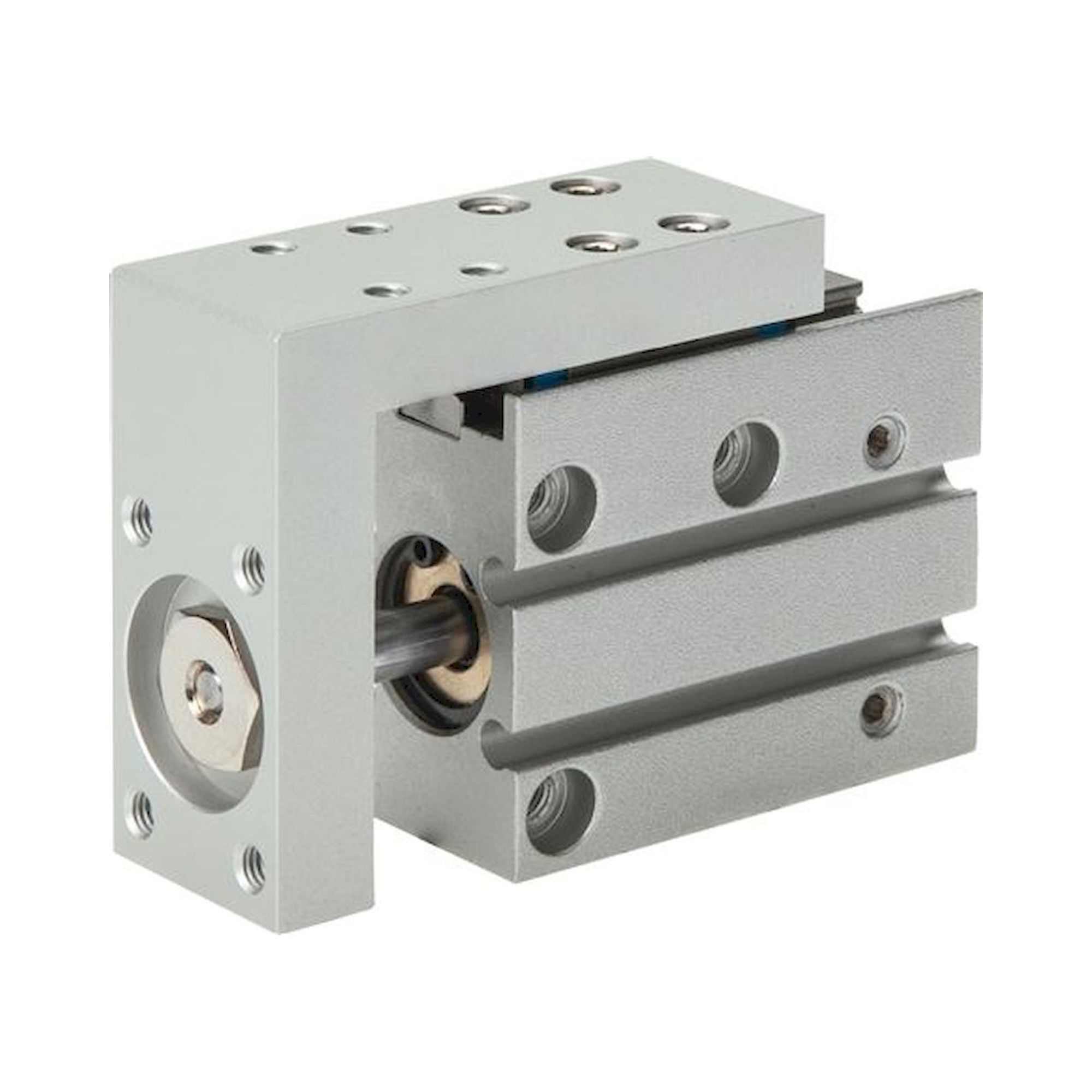

Kompaktschlitten, Kolben 6mm,Hub 20mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: EMC EXH 6/20. Kompaktschlitten, Kolben 6mm,Hub 20mm
15.207,01 € 12.779,00 €
exkl. Versandkosten
EMC EXH 6/30. Kompaktschlitten, Kolben 6mm,Hub 30mm
15.860,32 € 13.328,00 €
exkl. Versandkosten
EMC EXH 16/20. Kompaktschlitten, Kolben 16mm,Hub 20mm
18.917,43 € 15.897,00 €
exkl. Versandkosten

Details

Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +70 °C

Betriebsdruck:
max. 7 bar

Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH

Kolbendurchmesser [mm]	6
Hub [mm]	20
Ausführung	Kompaktschlitten
P (Druckluftanschluss)	M 5
Reparatursätze	EXH 6 REP
A [mm]	5
B [mm]	10
C [mm]	10
D [mm]	9,5
E [mm]	4
F [mm]	31,0
G [mm]	39,5
H [mm]	5,5
I [mm]	5,0
J [mm]	4x
K [mm]	19
L [mm]	5,5
LA [mm]	20
LT [mm]	52
M [mm]	18
N [mm]	32,0
NS [mm]	24
O [mm]	6,5
P1	M 3
P2	M 3
P3	M 3
P4	M 4
P5 [mm]	6,0 (3,3 tief)
P6 [mm]	3,3
Q1 [mm]	16
Q2 [mm]	39,0
R1 [mm]	9
R2 [mm]	15
S [mm]	38,0
S1 [mm]	5
S2 [mm]	5,5
S3 [mm]	6,5
T [mm]	17,0
U [mm]	10,5
V [mm]	5,0
W [mm]	19
X [mm]	8
Y [mm]	15
Z [mm]	9
