LE 63/100 CG. Führungseinheit für ISO15552-63mm, Hub 100mm

Fluidics equipment
36.216,46 € 30.434,00 €
exkl. Versandkosten
Artikel
FL-LE-63/100-CG

Hersteller-Nr.
LE 63/100 CG
Führungseinheit für ISO15552-Ø 63mm, Hub 100mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

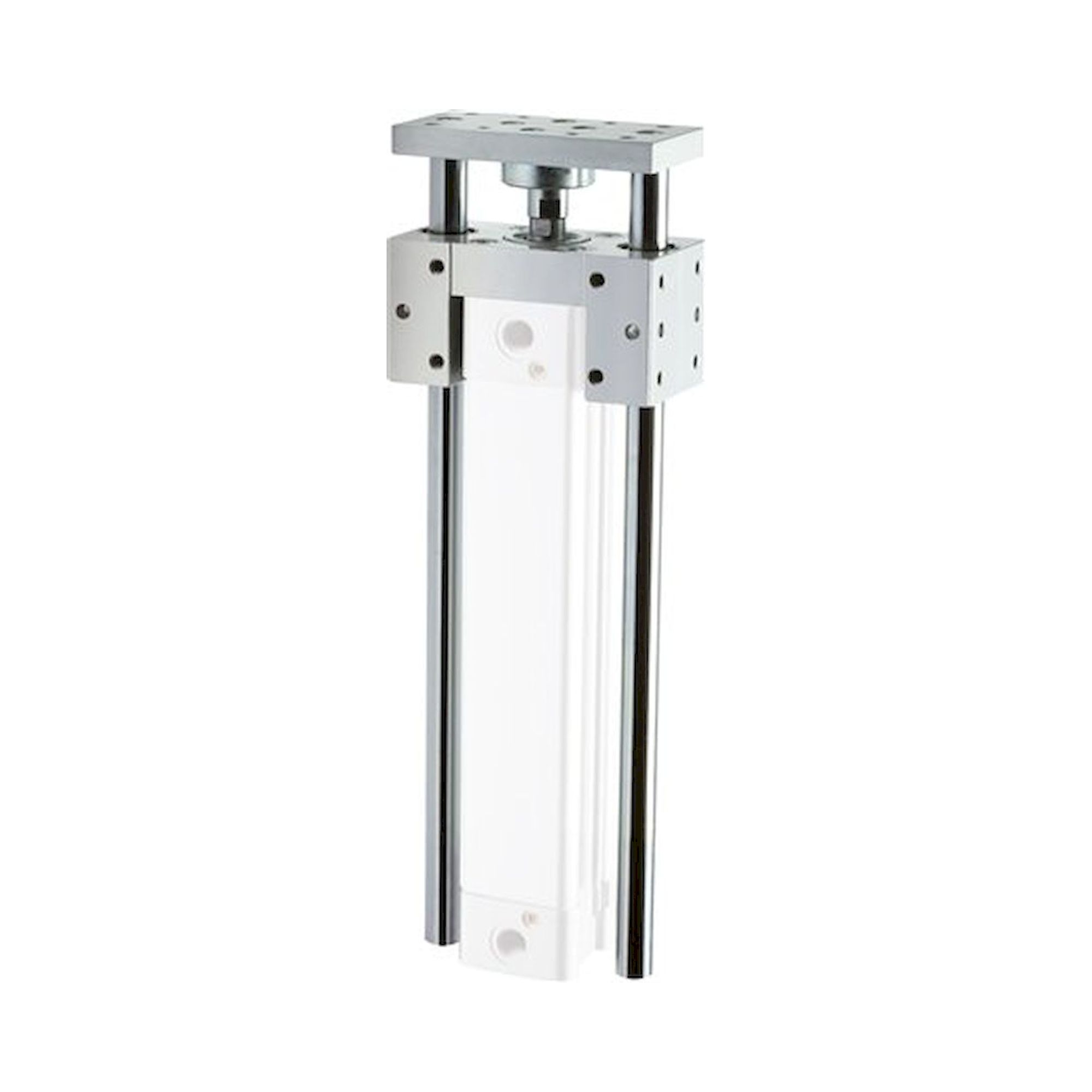

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.

Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze

Temperaturbereich:
-30 bis +100 °C

Ausführung C mit
Gleitführung
für Kolbendurchmesser [mm] 63
Hub [mm] 100
MA / MB* [Nm] 26 / 23
A [mm] 152
B [mm] 85
C [mm] 85,2
CH [mm] 20
D1 [mm] 25
E1 [mm] 15,30
E2 [mm] 56,5
E3 [mm] 15,30
F [mm] 147
G [mm] 80
H [mm] 15
I [mm] 20
L6 [mm] 161
L7 [mm] 64
L8 [mm] 76
N [mm] 9,0
O [mm] 16
P [mm] 15
Q [mm] 9,0
S M 8
T [mm] 105
U [mm] 100
V [mm] 56,5
Z [mm] 119
Weitere Informationen
Hersteller-Nr. LE 63/100 CG
Hersteller Fluidics equipment
EAN 4050571465537
Gewicht 1.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
