LZF 63/1200. Kolbenstangenloser Zylinder, Kolben 63 mm, Hub 1200 mm

Fluidics equipment
161.553,21 € 135.759,00 €
exkl. Versandkosten
Artikel
FL-LZF-63/1200

Hersteller-Nr.
LZF 63/1200
Kolbenstangenloser Zylinder, Kolben Ø 63 mm, Hub 1200 mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

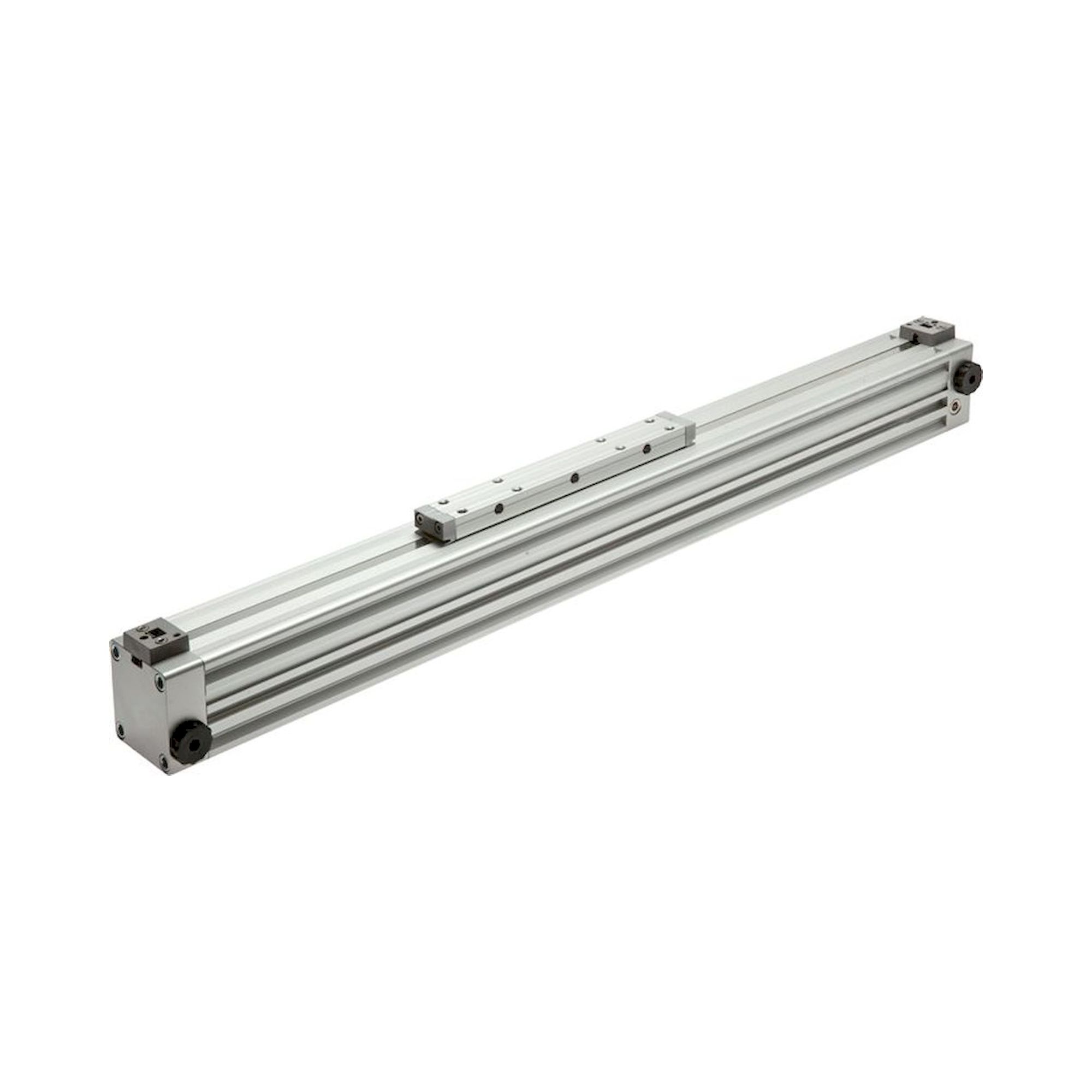

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Bauart:
Kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern

Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 8 bar

Hublänge:
beliebig bis 6.000 mm

Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden

Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)

Kolbendurchmesser [mm] 63
Hub [mm] 1200
Ausführung mit Gleitführung
D (Druckluftanschluss) G 3/8"
Reparatursätze (mit allen Verschleißteilen) LZ 63/2500 REP
Reparatursätze (nur Dämpfungsring & Nutring) LZ 63 REP
zulässige Querkraft [N] 2300
A [mm] 215
A1 [mm] 125,0
AF [mm] 230
AF1 [mm] 70
AM [mm] 40
B [mm] 105
E [mm] 333
E1 [mm] 153
F [mm] 280
F1 [mm] 100
G [mm] 140
J [mm] 8,0
M [mm] 54,0
MF [mm] 136
N M 8
N1 [mm] 15,0
O [mm] 9,0
OP [mm] 8,8
S [mm] 78,0
T M 8
T1 [mm] 12
U [mm] 93
W [mm] 113,5
WF [mm] 134
Dämpfungsweg [mm] 49
Weitere Informationen
Hersteller-Nr. LZF 63/1200
Hersteller Fluidics equipment
EAN 4050571819378
Gewicht 1.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
