EMC SQKL 32/20. Schwenkspanner / Klemmzylinder 32 mm, Klemmhub 20mm linksschwenkend (schwenkt beim Klemmen gegen d
11.255,02 €
9.458,00 €
exkl. Versandkosten
Artikel
FL-SQKL-32/20
Hersteller-Nr.
SQKL 32/20
Schwenkspanner / Klemmzylinder Ø 32 mm, Klemmhub 20mm linksschwenkend (schwenkt beim Klemmen gegen d
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
11.255,02 € 9.458,00 €exkl. Versandkosten
-

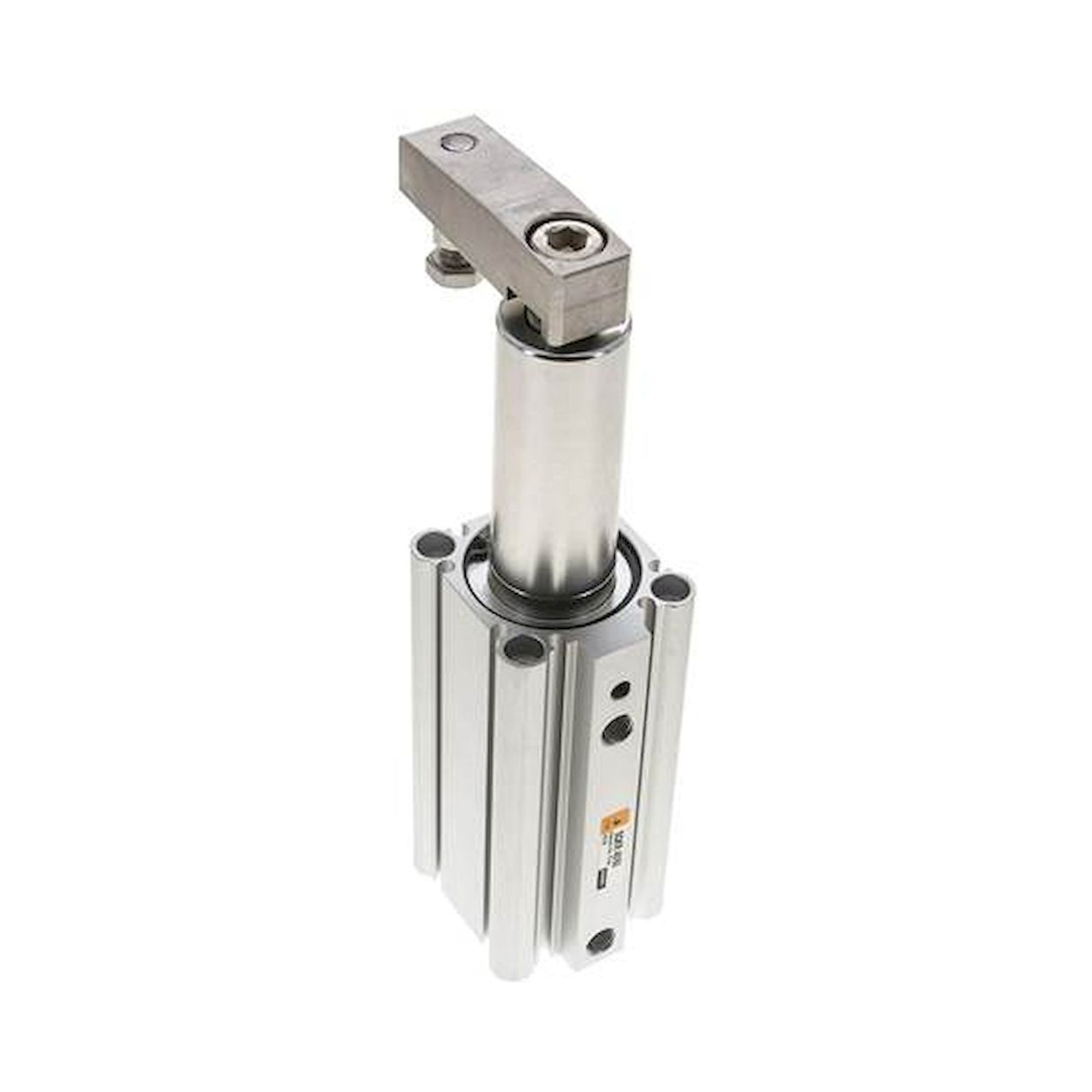

EMC SQKR 40/20. Schwenkspanner / Klemmzylinder 40 mm, Klemmhub 20mm rechtsschwenkend (schwenkt beim Klemmen im Uhr
12.921,02 € 10.858,00 €exkl. Versandkosten
-
EMC SQK 25 REP. Schwenkspanner / Klemmzylinder Reparatursatz 25mm
2.468,06 € 2.074,00 €exkl. Versandkosten
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
•Zylinder nur senkrecht stehend oder hängend betreiben,
•Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig,
•Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
•einfache Mechanik, robuste Konstruktion,
•wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann,
•Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
•Zylinder nur senkrecht stehend oder hängend betreiben,
•Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig,
•Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
•einfache Mechanik, robuste Konstruktion,
•wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann,
•Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
| Ausführung | linksschwenkend* (schwenkt beim Klemmen gegen den Uhrzeigersinn) |
| Kolbendurchmesser [mm] | 32 |
| Klemmhub [mm] | 20 |
| Schwenkhub [mm] | 15,0 |
| wirksamer Kolbendurchmesser beim Klemmen [mm] | 27,7 |
| G (Druckluftanschluss) | G 1/8" |
| Reparatursätze | SQK 32 REP |
| A [mm] | 45 |
| A1 [mm] | 49,5 |
| B [mm] | 6,5 |
| C [mm] | 34,0 |
| D [mm] | 14 |
| E [mm] | 12 - 25 |
| F [mm] | 13,0 |
| H [mm] | 16 |
| I [mm] | 10 |
| M (eingefahren) [mm] | 55,5 |
| M (ausgefahren) [mm] | 90,5 |
| N [mm] | 18 |
| O [mm] | 67 |
| P [mm] | 45 |
| Q [mm] | 30,5 |
| R [mm] | 71,5 |
| S [mm] | 20,0 |
| U | 20 |
| V | M 8 |
| Y (+0/-0,05) [mm] | 30 |
| Z | M 6 |
| Hersteller-Nr. | SQKL 32/20 |
|---|---|
| Hersteller | E.MC |
| EAN | 4050571930110 |
| Gewicht | 7.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
Schreiben Sie eine Bewertung
Kunden, die diesen Artikel gekauft haben, auch gekauft

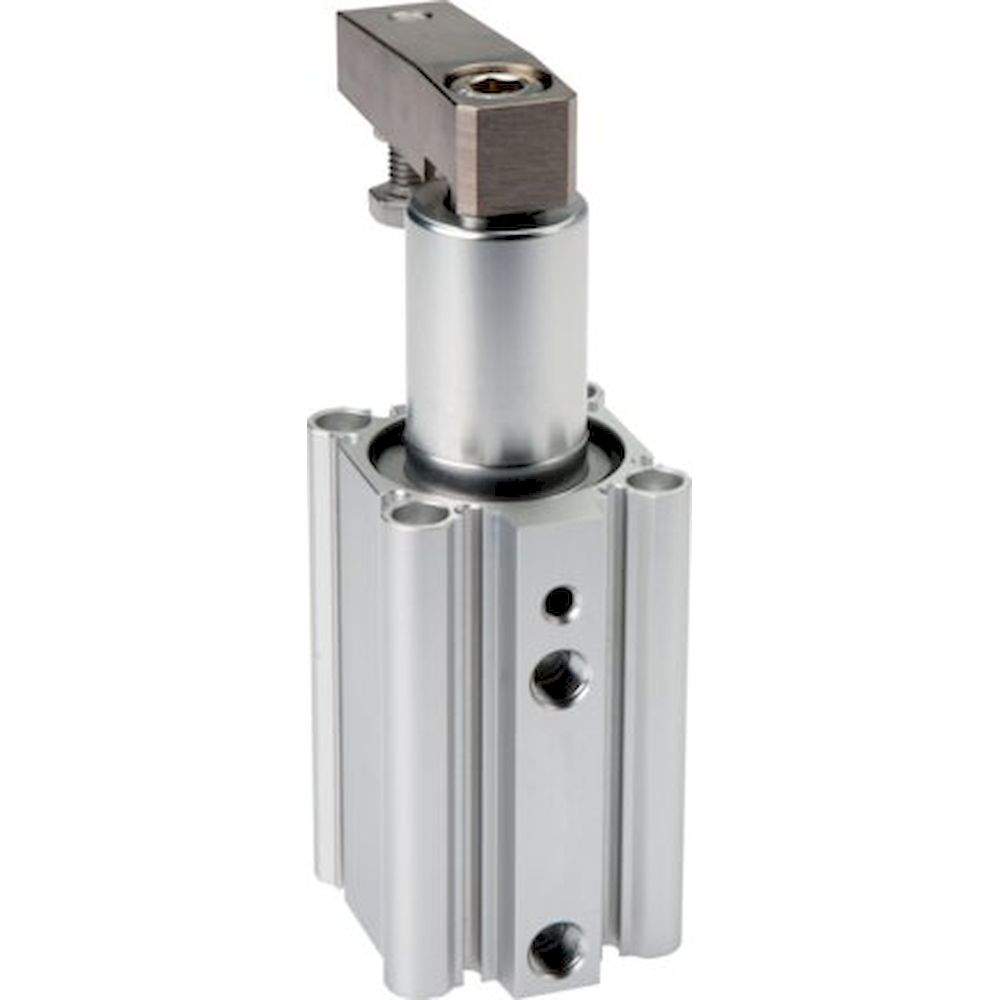

EMC SQK 16 REP. Schwenkspanner / Klemmzylinder Reparatursatz 16mm
