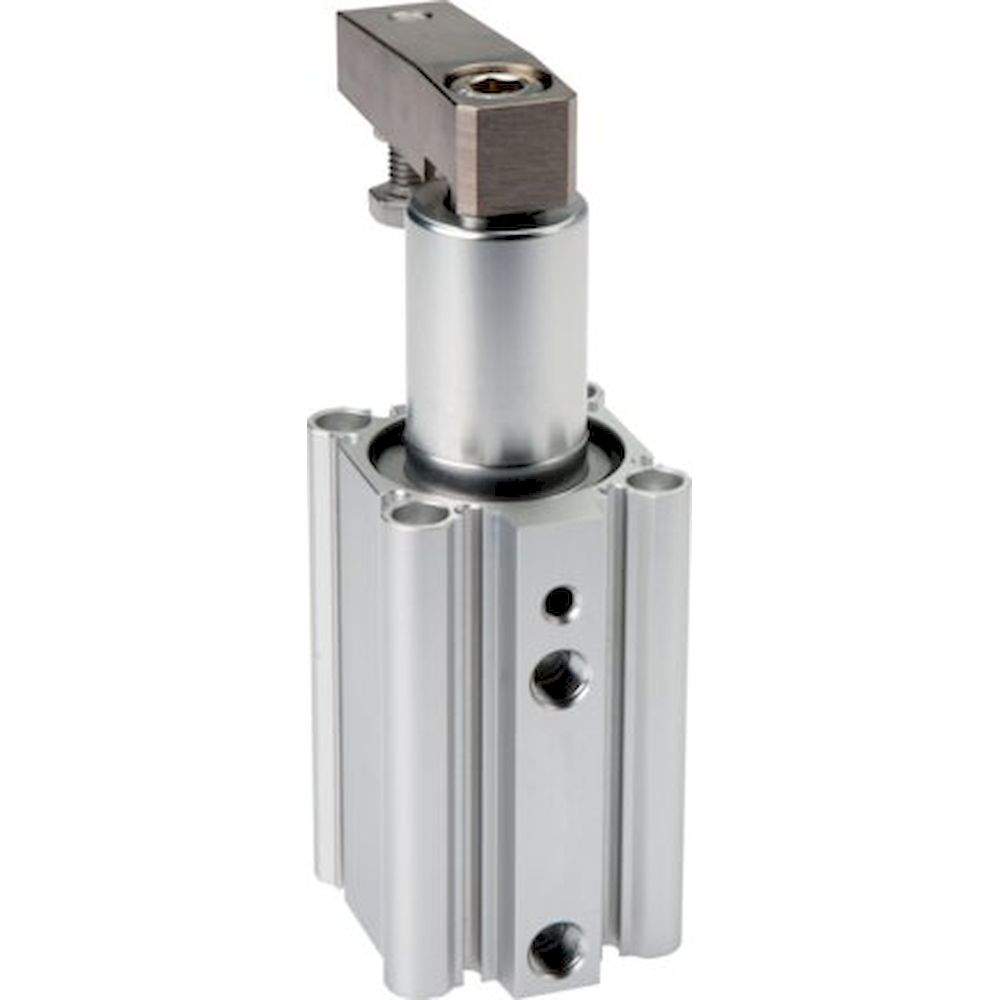

EMC SQKL 40/10. Schwenkspanner / Klemmzylinder 40 mm, Klemmhub 10mm linksschwenkend (schwenkt beim Klemmen gegen d
12.293,89 €
10.331,00 €
exkl. Versandkosten
Artikel
FL-SQKL-40/10
Hersteller-Nr.
SQKL 40/10
Schwenkspanner / Klemmzylinder Ø 40 mm, Klemmhub 10mm linksschwenkend (schwenkt beim Klemmen gegen d
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
12.293,89 € 10.331,00 €exkl. Versandkosten
-
EMC SQKR 32/50. Schwenkspanner / Klemmzylinder 32 mm, Klemmhub 50mm rechtsschwenkend (schwenkt beim Klemmen im Uhr
12.713,96 € 10.684,00 €exkl. Versandkosten
-
EMC SQKR 20/20. Schwenkspanner / Klemmzylinder 20 mm, Klemmhub 20mm rechtsschwenkend (schwenkt beim Klemmen im Uhr
9.171,33 € 7.707,00 €exkl. Versandkosten
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
•Zylinder nur senkrecht stehend oder hängend betreiben,
•Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig,
•Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
•einfache Mechanik, robuste Konstruktion,
•wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann,
•Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
•Zylinder nur senkrecht stehend oder hängend betreiben,
•Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig,
•Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
•einfache Mechanik, robuste Konstruktion,
•wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann,
•Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
| Ausführung | linksschwenkend* (schwenkt beim Klemmen gegen den Uhrzeigersinn) |
| Kolbendurchmesser [mm] | 40 |
| Klemmhub [mm] | 10 |
| Schwenkhub [mm] | 15,0 |
| wirksamer Kolbendurchmesser beim Klemmen [mm] | 36,7 |
| G (Druckluftanschluss) | G 1/8" |
| Reparatursätze | SQK 40 REP |
| A [mm] | 52 |
| A1 [mm] | 57,0 |
| B [mm] | 6,5 |
| C [mm] | 40,0 |
| D [mm] | 14 |
| E [mm] | 12 - 25 |
| F [mm] | 8,0 |
| H [mm] | 16 |
| I [mm] | 10 |
| M (eingefahren) [mm] | 53,0 |
| M (ausgefahren) [mm] | 78,0 |
| N [mm] | 18 |
| O [mm] | 67 |
| P [mm] | 45 |
| Q [mm] | 27,5 |
| R [mm] | 65,0 |
| S [mm] | 20,0 |
| U | 20 |
| V | M 8 |
| Y (+0/-0,05) [mm] | 30 |
| Z | M 6 |
| Hersteller-Nr. | SQKL 40/10 |
|---|---|
| Hersteller | E.MC |
| EAN | 4050571930141 |
| Gewicht | 75.000000 |
| Zolltarifnummer | 84123100 |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
