PartnermarkeMade in USA
PACE - Löt-, Entlöt- und Reworktechnik aus den USA
Handstücke mit Tip-Heater-Cartridge, Sodr-X-Tractor und Lötrauchabsaugung für Fertigung und Reparatur
PACE ist ein US-amerikanischer Hersteller von Löt-, Entlöt- und Reworktechnik mit Sitz in Vass, North Carolina, und baut seit 1958 Werkzeuge für die Elektronikfertigung. Die Lötkolben TD-100A und TD-200 arbeiten mit Tip-Heater-Cartridges, bei denen Heizer und Sensor direkt in der Spitzenpatrone sitzen. Die Stationen regeln nach SensaTemp, IntelliHeat oder AccuDrive.
Der Sodr-X-Tractor saugt Lot per Vakuum aus Durchkontaktierungen, die MiniTweez-Thermopinzetten heben kleine SMD-Bauteile in einem Griff ab, und Arm-Evac erfasst den Lötrauch direkt an der Lötstelle. Von der Multikanal-Reworkstation MBT360 bis zur passenden Ersatzspitze lässt sich ein kompletter Reworkplatz aus einem System aufbauen.
Made in USAEntwickelt und gefertigt in Vass, North Carolina, seit 1958 auf Löt-, Entlöt- und Reworktechnik spezialisiert.
Tip-Heater-Cartridge-TechnikHeizer und Sensor sitzen in der Spitzenpatrone, die Spitze heizt sofort nach und wird ohne Werkzeug getauscht.
Entlöten mit Sodr-X-TractorRöhrchenspitze und Vakuum ziehen Lot sauber aus Durchkontaktierungen, die Snap-Vac-Pumpe sitzt in der Station.
ESD-sichere LötrauchabsaugungArm-Evac mit ESD-sicherem Flex-Arm 75 mm erfasst den Rauch direkt an der Lötstelle in der EPA.PACE Bestseller
Multikanal-Reworkstation MBT360 mit TD-200, MT-200 und SX-100 - PACE 8007-0598
Zum Produkt →
Entlötstation ST125 SensaTemp mit SX-100 Sodr-X-Tractor - PACE 8007-0608
Zum Produkt →
Lötkolben TD-100A IntelliHeat mit Tip-Heater-Cartridge, ohne Ablage - PACE 6010-0168
Zum Produkt →
Lötkolben TD-200 AccuDrive mit Tip-Heater-Cartridge, ohne Ablage - PACE 6010-0166
Zum Produkt →
Universal-Lötkolben PS-90 IntelliHeat, blauer Stecker - PACE 6010-0150
Zum Produkt →
Thermopinzette MT-100 MiniTweez IntelliHeat mit Ablage - PACE 6993-0264
Zum Produkt →
ESD-sicherer Flex-Arm 75 mm, 0,9 m, für Arm-Evac - PACE 8886-0750
Zum Produkt →
VisiFilter Ersatzelemente für SX-100, 10 Stück - PACE 1309-0027-P10
Zum Produkt →
Die PACE Produktlinien
Löt-, Entlöt- und ReworkstationenVon der Lötstation ST35 über die Entlötstation ST125 bis zur Multikanalstation MBT360.6 Produkte →
Löt- und EntlötkolbenEinzelne Handstücke TD-100A, TD-200, PS-90, MiniTweez und ThermoPik für vorhandene Stationen.7 Produkte →
Löt- und EntlötspitzenLötspitzen, Entlötspitzen und SMD-Ablötspitzen, sortiert nach Handstückserie.268 Produkte →
Lötrauchabsaugung Arm-EvacFilter, Absaugarme und Verbindungsteile in 50 und 75 mm, auch als ESD-sicherer Flex-Arm.21 Produkte →
Löt- und Entlötspitzen

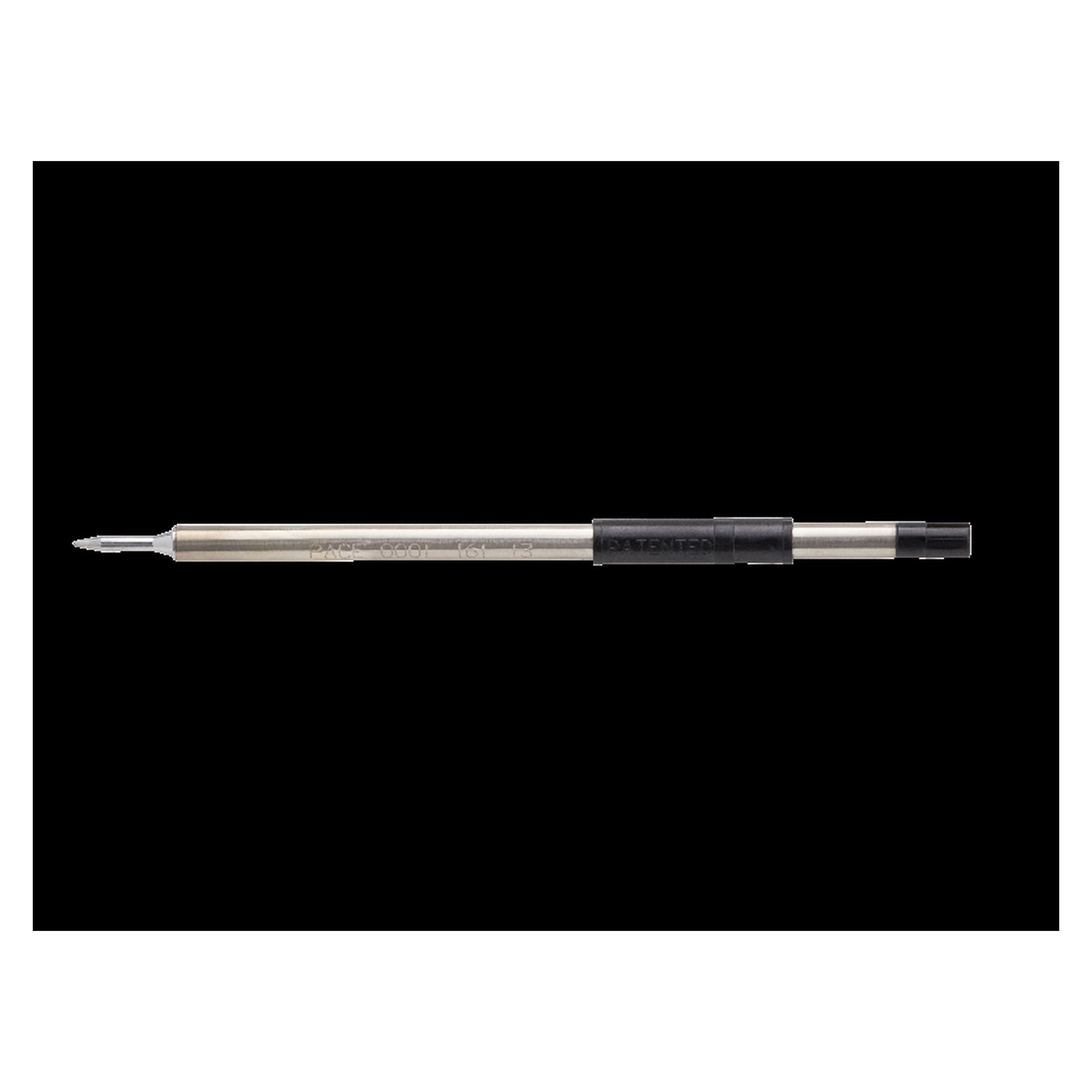

Lötspitze konisch 0,8 mm, verlängert, für TD-100 - PACE 1124-0001
Zum Produkt →

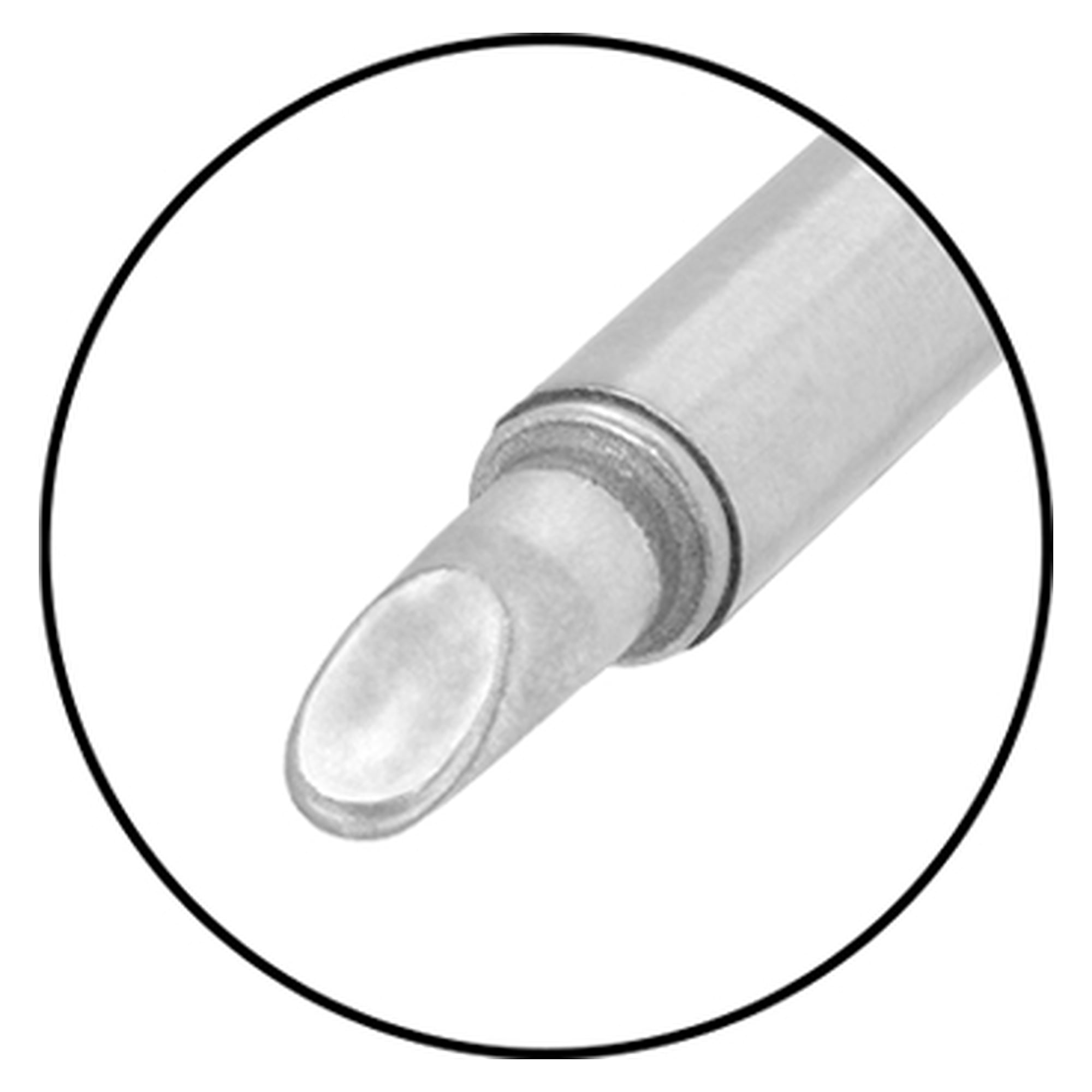

MiniWave-Lötspitze 3,05 mm für TD-200 - PACE 1130-0032
Zum Produkt →
Lötspitze meißelförmig 4,8 mm (3/16 in) für PS-90 - PACE 1121-0358
Zum Produkt →

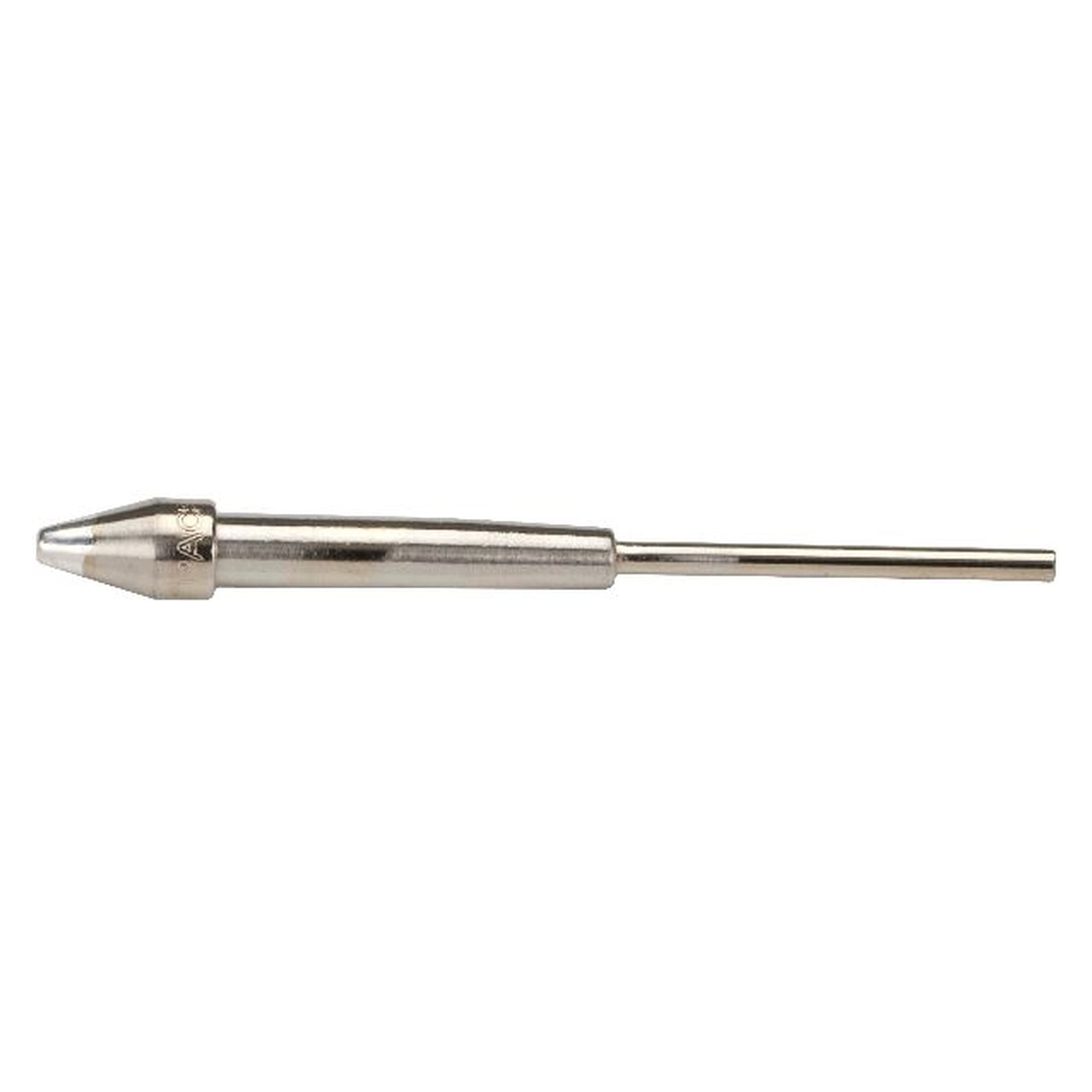

Endura-Entlötspitze ThermoDrive 0,76 mm für SX-70/SX-80 - PACE 1121-0625
Zum Produkt →

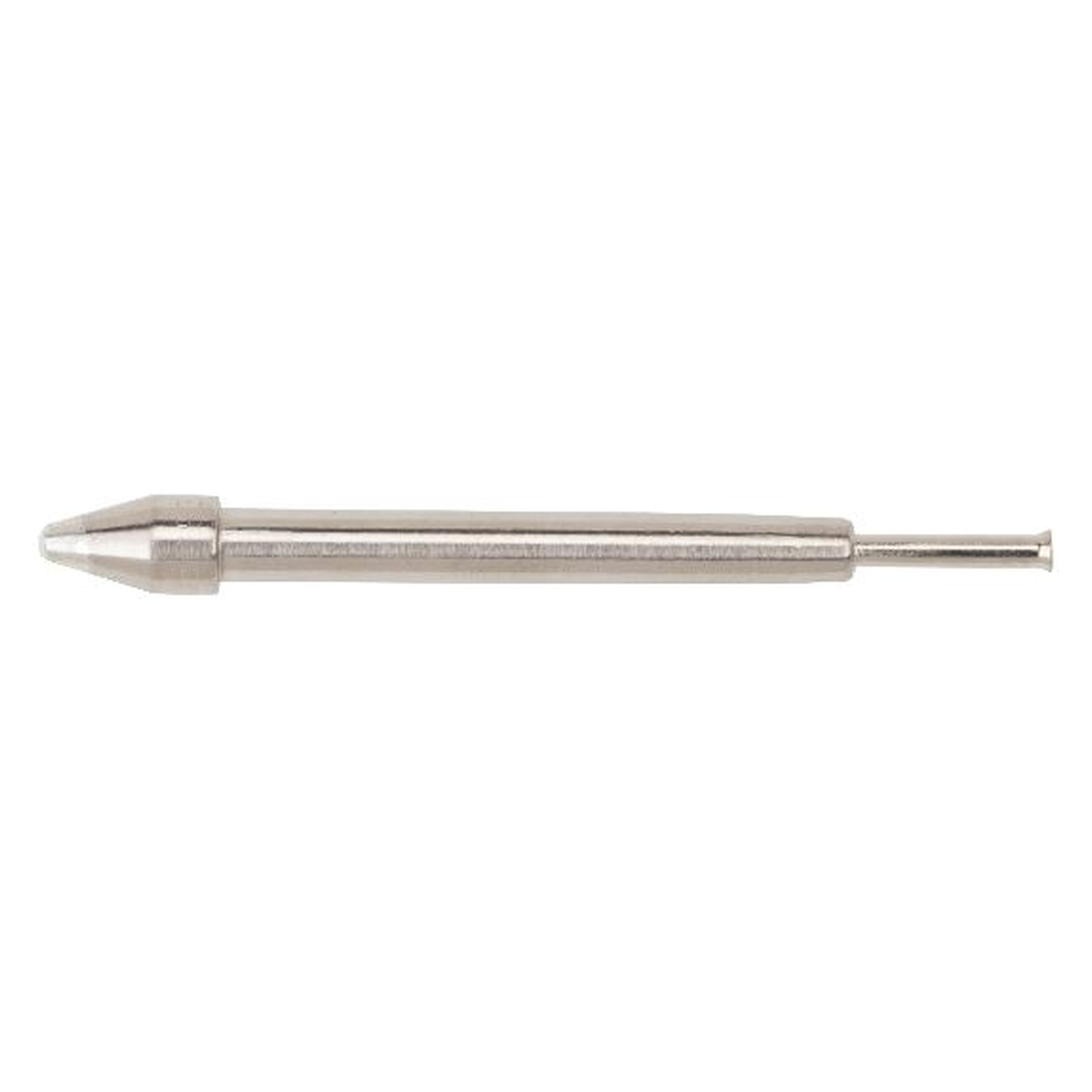

Entlötspitze ThermoDrive 1,02 mm I.D. für SX-90/SX-100 - PACE 1121-0931
Zum Produkt →
MiniTweez Ablötspitze Chip/SOT 0,5 mm für MT-100 - PACE 1124-1002
Zum Produkt →

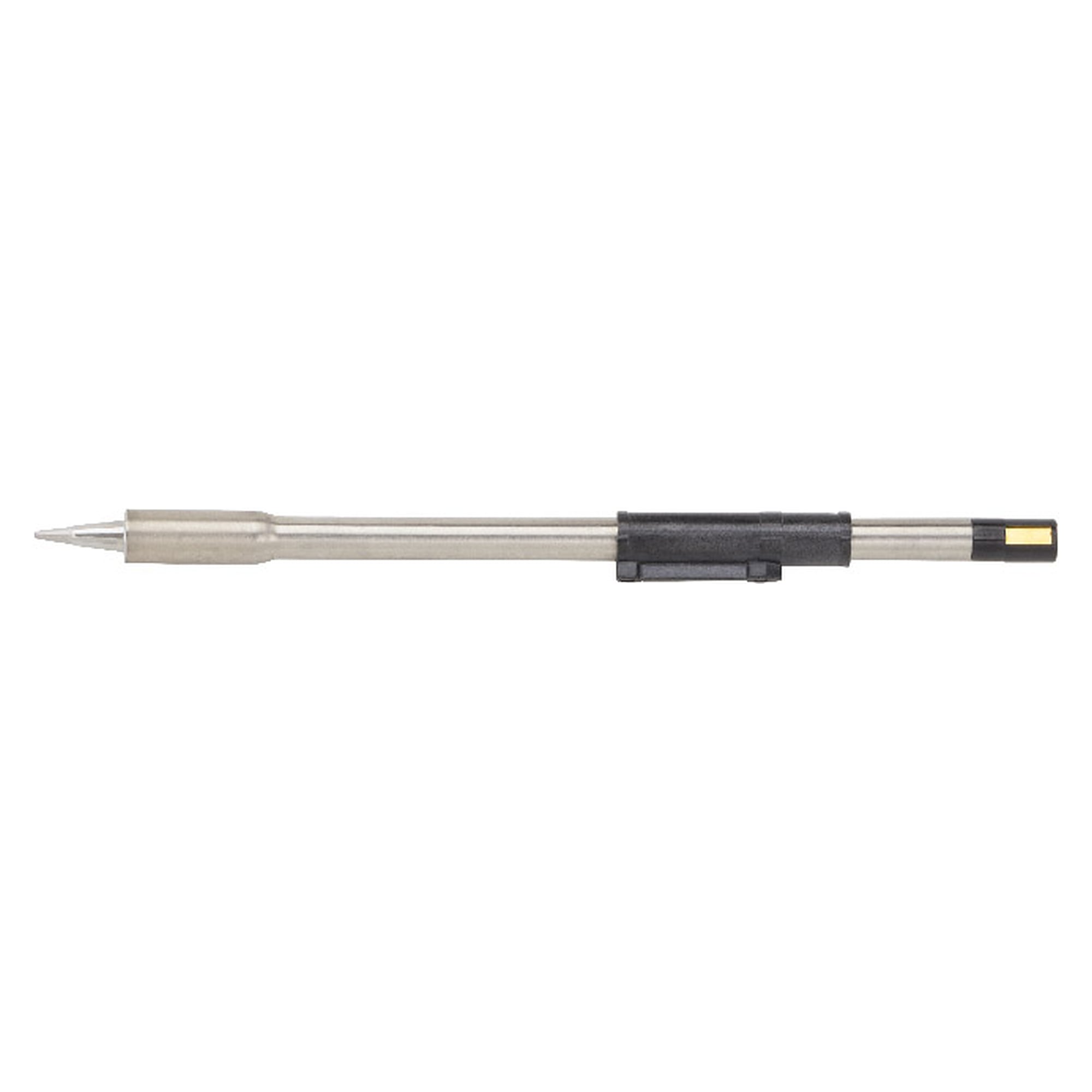

Lötspitze konisch 0,99 mm, Long-Life Diamond, für TD-100 - PACE 1126-0602
Zum Produkt →

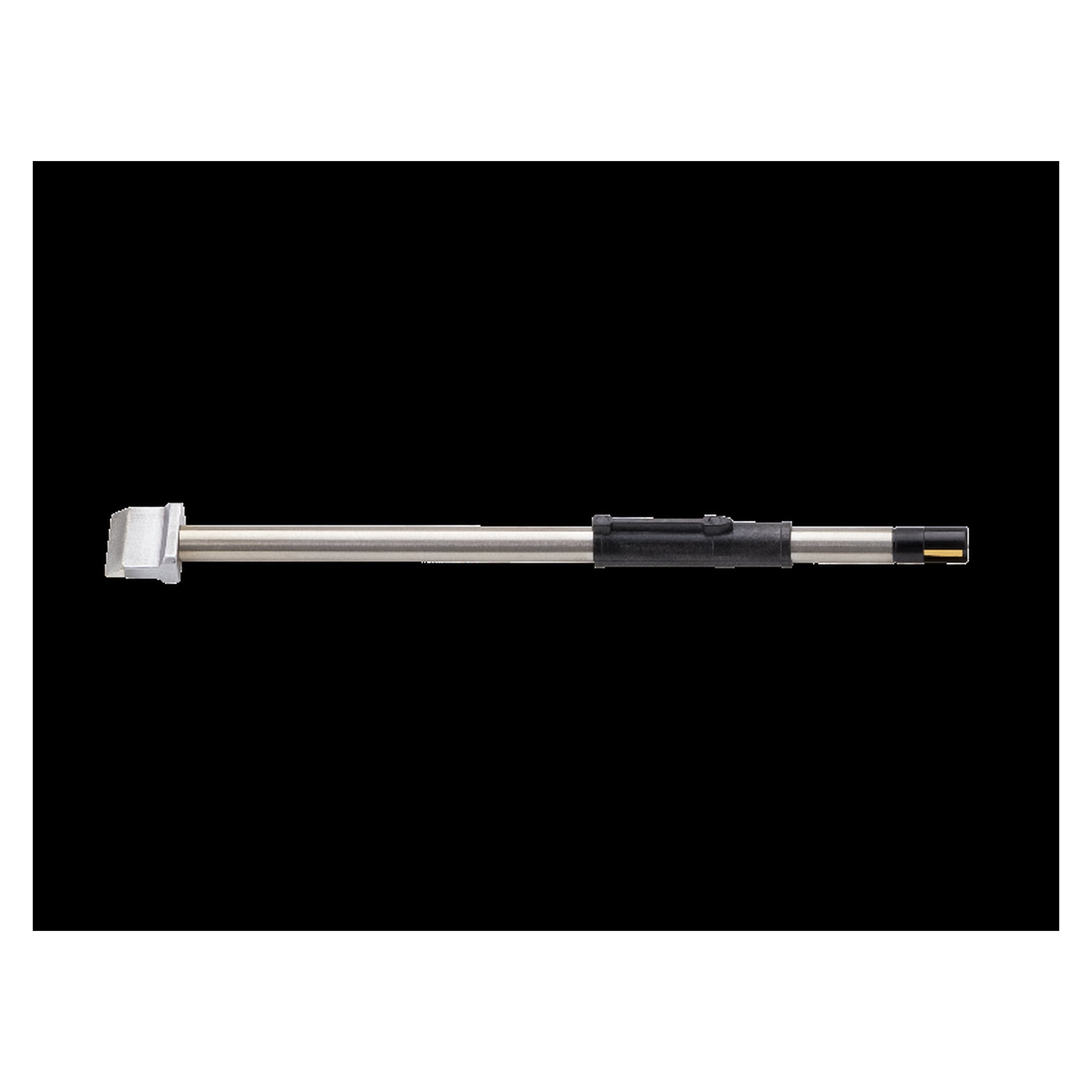

Blade-Ablötspitze 10,8 mm für TD-100/TD-100A - PACE 1124-0501
Zum Produkt →
Das passende PACE System wählen
Zuerst das Handstück
Welche Spitzen passen, legt das Handstück fest, und welches Handstück passt, legt die Regeltechnik der Station fest. SensaTemp-Handstücke haben einen schwarzen Stecker, IntelliHeat-Handstücke einen blauen, AccuDrive-Handstücke wie TD-200 und MT-200 laufen an AccuDrive-Ports, etwa an der MBT360 oder der ADS200.
- TD-100A für IntelliHeat-Stationen wie MBT 301 und MBT 350, Feinlöten unter Lupe oder Mikroskop.
- TD-200 für AccuDrive, bis 120 W je Spitze, für Dauerlöten in der Produktion.
- PS-90 als SensaTemp- oder IntelliHeat-Ausführung, hohe Wärmekapazität für schwere THT-Baugruppen.
- SX-Entlötkolben zum Freisaugen von Durchkontaktierungen, an Stationen mit Snap-Vac-Pumpe wie ST125 und MBT360.
Instant SetBack Ablagen senken die Temperatur beim Ablegen und verlängern die Spitzenstandzeit laut Hersteller bis zum Sechsfachen.
Dann die Spitzenfamilie
Jede Spitze passt nur in die Handstückserie, für die sie gebaut ist. Form und Breite folgen danach der Lötstelle.
- TD-100 und TD-100A: Reihen 1124, 1126 Long-Life Diamond und 1128 Gold Series.
- TD-200: Reihe 1130 mit Meißeln, Konusspitzen sowie MiniWave- und Micro-Wave-Hohlkehlen.
- PS-90: Schnellwechselspitzen 1121-03xx bis 1121-05xx mit 3/16-Zoll-Schaft.
- SX-Entlötkolben: ThermoDrive 1121-09xx für SX-90 und SX-100, Endura 1121-06xx für SX-70 und SX-80.
- MiniTweez und ThermoPik: Pinzettenspitzen für MT-100 und MT-200 sowie gehäusebezogene Ablötspitzen für den TP-100.
Welches PACE Handstück passt?
| Kriterium | TD-100A | TD-200 | PS-90 | SX-Entlötkolben |
|---|---|---|---|---|
| Typ | Tip-Heater-Cartridge-Lötkolben | Tip-Heater-Cartridge-Lötkolben | Universal-Lötkolben | Entlötkolben mit Vakuum |
| Regeltechnik | IntelliHeat, blauer Stecker | AccuDrive | SensaTemp oder IntelliHeat | Vakuum aus der Snap-Vac-Pumpe der Station |
| Spitzen | Reihen 1124, 1126, 1128 | Reihe 1130 | 1121-03xx bis 1121-05xx | ThermoDrive 1121-09xx, Endura 1121-06xx |
| Leistung | Spitze in etwa 10 Sekunden heiß | Bis 120 W, 193 bis 454 °C | Hohe Wärmekapazität | Lot wird abgesaugt statt verteilt |
| Stationen | MBT 301, MBT 350 | MBT360, ADS200 | ST35, MBT 301, MBT 350 | ST125, MBT360 |
| Einsatz | Feinlöten unter Mikroskop | Dauerlöten in der Serie | Schwere THT-Baugruppen | THT-Entlöten |
PACE in Kürze
Häufige Fragen zu PACE
Was unterscheidet SensaTemp, IntelliHeat und AccuDrive?
Es sind drei Regeltechniken der PACE-Stationen. SensaTemp-Handstücke haben einen schwarzen Stecker, IntelliHeat-Handstücke einen blauen. AccuDrive-Handstücke wie TD-200 und MT-200 laufen an AccuDrive-Ports, etwa an der ADS200 oder der MBT360. Station und Handstück müssen zur selben Technik gehören.
Was ist eine Tip-Heater-Cartridge?
Eine Spitzenpatrone, in der Heizer und Sensor direkt hinter der Arbeitsfläche sitzen. Die Spitze heizt dadurch schnell nach und wird als Ganzes getauscht. Am TD-200 lassen sich die Patronen in etwa 2 Sekunden heiß wechseln, ohne die Station auszuschalten.
Wie arbeitet der Sodr-X-Tractor?
Die Röhrchenspitze umschließt den Anschluss, schmilzt das Lot im Durchkontakt, und das Vakuum zieht es in die Lotsammelkammer. ST125 und MBT360 haben eine integrierte Snap-Vac-Pumpe, ein Druckluftanschluss ist nicht nötig. Beim VisiFilter wird nur das Filterelement getauscht, das Gehäuse bleibt am Handstück.
Welche Spitzen passen zu meinem Handstück?
Die Spitzen sind nach Handstückserie gebaut. TD-100 und TD-100A nehmen die Reihen 1124, 1126 und 1128 auf, der TD-200 die Reihe 1130, der PS-90 die Spitzen 1121-03xx bis 1121-05xx. Für SX-90 und SX-100 gibt es ThermoDrive-Spitzen 1121-09xx, für SX-70 und SX-80 Endura-Spitzen. MiniTweez MT-100 nutzt 1124-10xx, MT-200 nutzt 1130-10xx.
Ist die Arm-Evac Lötrauchabsaugung für ESD-Arbeitsplätze geeignet?
Ja. Der Flex-Arm 75 mm ist vom Hersteller als ESD-sicher ausgewiesen und baut an EPA-Arbeitsplätzen keine Ladungen auf. Tischhalterung, Haube, Absaugrohr und Durchflussregler passen direkt an diesen Arm. Filter werden nach dem Arm-Evac Modell gewählt, Arme und Schläuche nach dem Durchmesser 50 oder 75 mm.
Brauchen Sie Beratung oder einen Profi-Preis?
Unser Team hilft bei der Auswahl von Station, Handstück, Spitzen und Absaugung und erstellt Ihnen ein Angebot für Ihre Anwendung.
