Sperr- und Wechselventile sind hydraulische Steuerventile, die den Medienfluss in eine Richtung sperren oder zwischen verschiedenen Fluidwegen umschalten. Rückschlagventile wie die Bosch Rexroth Z1S22-Serie verhindern Rückströmungen in Hydraulikkreisen, während Füllventile wie die SF-Baureihen kontrolliert Hydrauliköl aus Reservoirs ansaugen. Diese Ventile sind unverzichtbar in Maschinenbau, Anlagentechnik, Mobil- und Industriehydraulik zur Gewährleistung der Systemsicherheit und Effizienz. Typische Einsatzgebiete umfassen Pressenanlagen, Krananwendungen, Spritzgussmaschinen und hydraulische Antriebssysteme in der Fertigungsindustrie.

Die Auswahl von Sperr- und Wechselventilen erfolgt primär nach Nennweite, Betriebsdruck und Durchflussmenge. Füllventile der SF-Serie sind in Nennweiten von 50 bis 150 mm verfügbar, wobei SF150K0-1-4X Modelle höhere Volumenströme ermöglichen als SF50F0-Varianten. Der maximale Betriebsdruck liegt typischerweise bei 315 bar für Standard-Rückschlagventile der Z1S-Baureihe. Zusätzliche Kriterien umfassen die Anschlussart zwischen Flansch- oder Einschraubausführung, das Hydraulikmedium wie Mineralöl HLP nach DIN 51524 und die erforderliche Öffnungsdruckdifferenz für die jeweilige Applikation.

Hydraulische Sperr- und Wechselventile von Bosch Rexroth entsprechen den grundlegenden Normen DIN ISO 1219-1 für hydraulische Schaltzeichen und DIN ISO 4401 für Anschlussmaße von Wegeventilen. Die Prüfung erfolgt nach DIN ISO 10770 für Rückschlagventile und DIN ISO 4411 für Durchflusscharakteristiken. Für explosionsgefährdete Bereiche sind zusätzlich ATEX-Richtlinien 2014/34/EU relevant, während die Materialauswahl den Anforderungen der DIN EN 10028 für Druckbehälterstähle folgt. Die elektrische Sicherheit entspricht der DIN VDE 0100 bei elektrisch betätigten Ausführungen der Wechselventile mit entsprechender CE-Kennzeichnung.

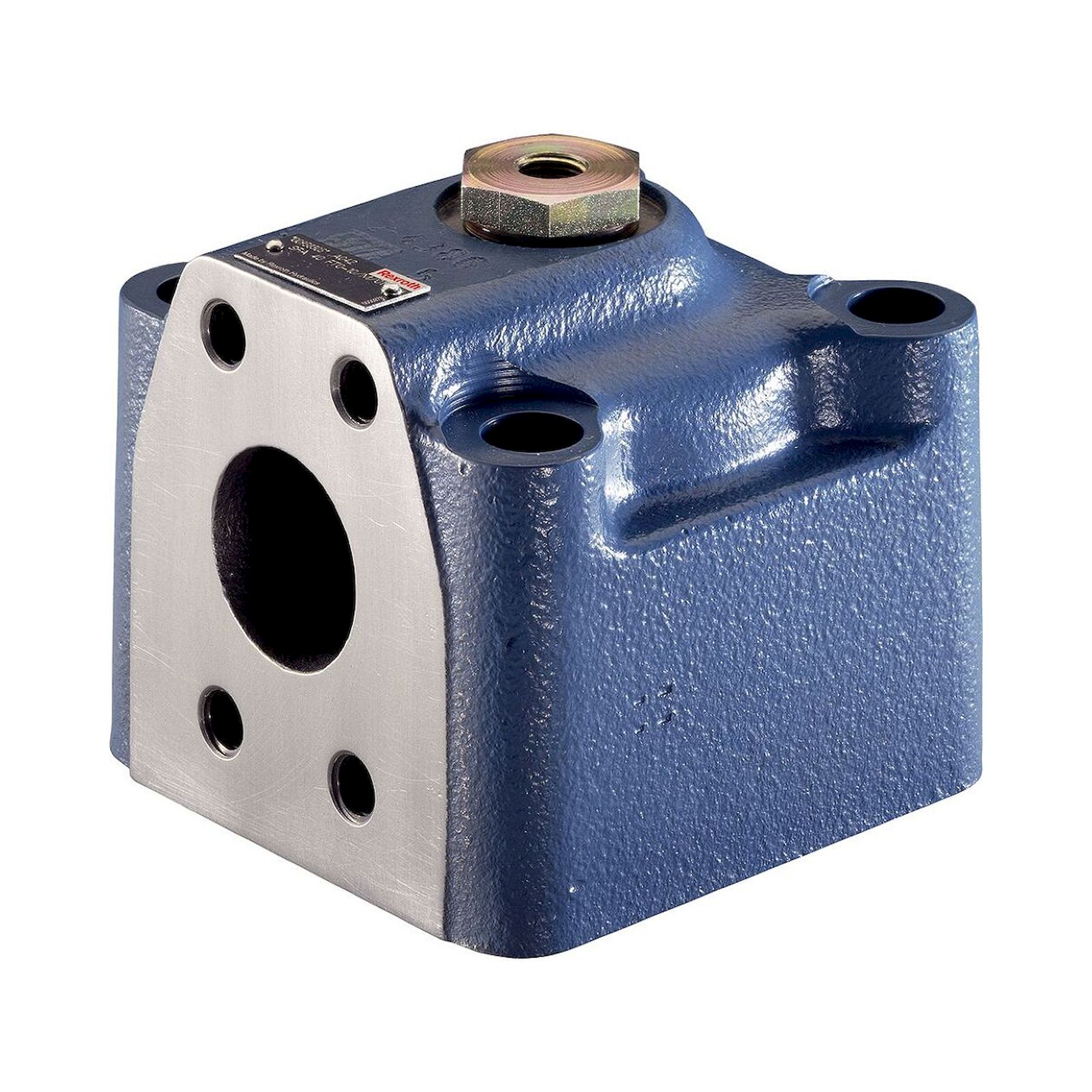

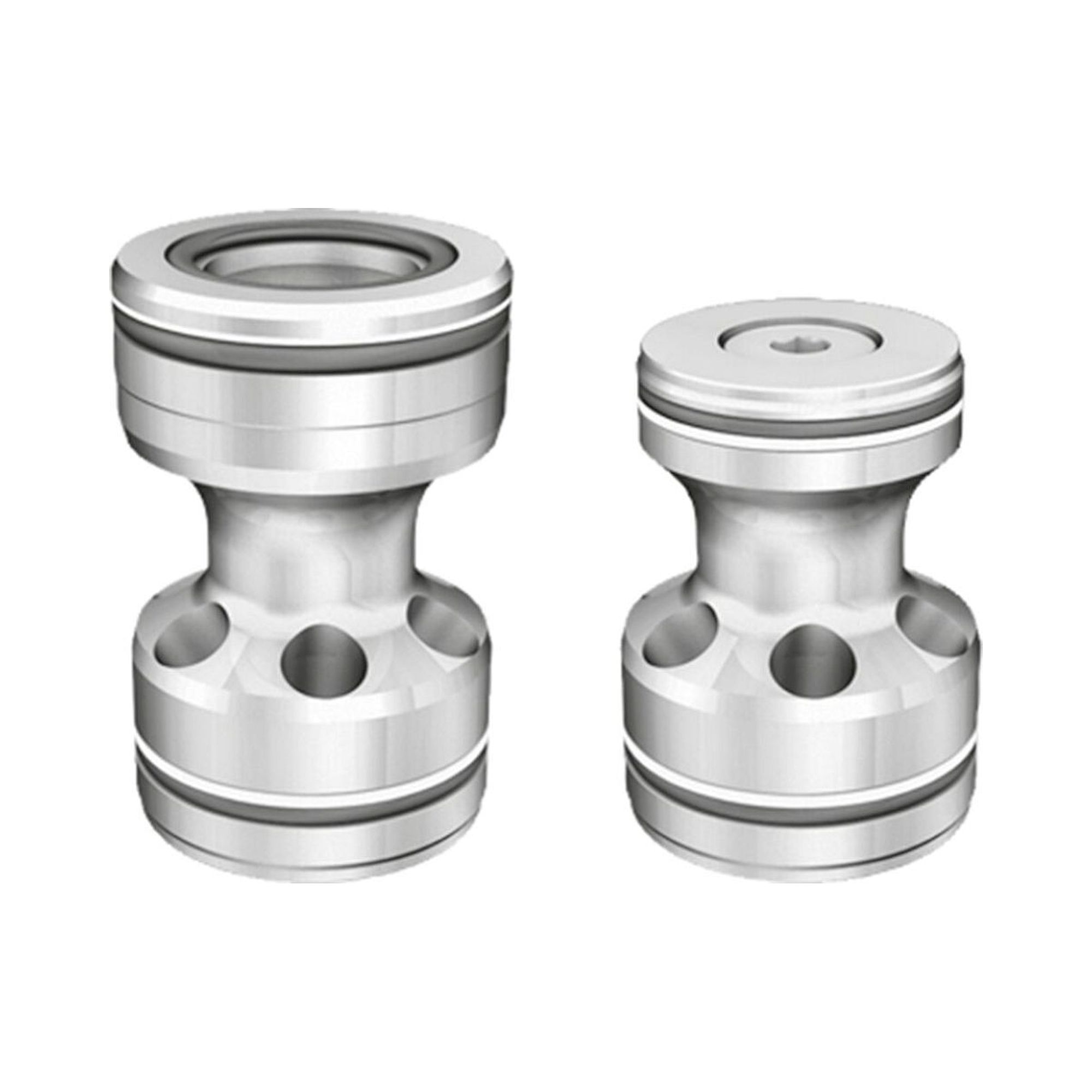

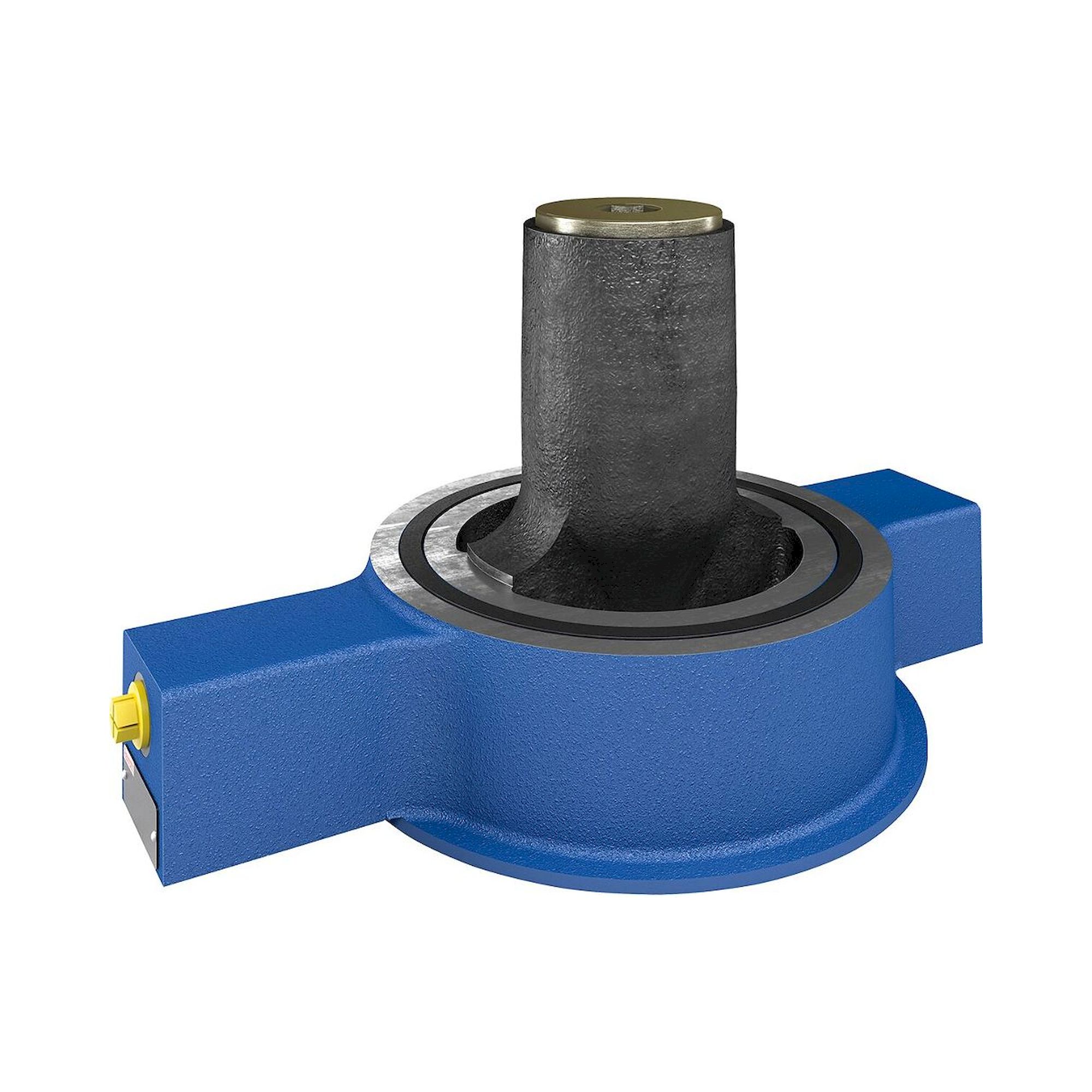

Füllventile der SF- und SFE-Serien sind speziell für das kontrollierte Nachfüllen von Hydrauliktanks konzipiert und öffnen bei Unterdruck automatisch, während Rückschlagventile der Z1S-Baureihe ausschließlich Rückströmungen verhindern. Die Füllventile SFA50F0-1X/M/01 besitzen integrierte Filterelemente und öffnen bereits bei geringen Unterdrücken von 0,02 bar, wohingegen Rückschlagventile Z1S22P1-1X erst bei Druckdifferenzen von 0,5 bis 2 bar schließen. Wechselventile wie die ZSF-Serie kombinieren beide Funktionen und ermöglichen bidirektionale Durchflusssteuerung mit definierten Schaltdrücken zwischen 2 und 10 bar je nach Ventilgröße und Ausführung.

Sperr- und Wechselventile erfordern eine horizontale oder vertikale Montage entsprechend der Durchflussrichtungsmarkierung, wobei Rückschlagventile Z1S22 grundsätzlich in Hauptstromrichtung einzubauen sind. Die Anschlüsse erfolgen über ISO 228 Gewinde oder DIN 24340 Flansche je nach Modellvariante, mit Anzugsmomenten nach DIN 3852 für Verschraubungen. Füllventile der SF-Serie benötigen einen Mindestabstand von 150 mm zu benachbarten Komponenten für Wartungszugänglichkeit. Die Rohrleitungsauslegung muss Druckstöße nach DIN 2413 berücksichtigen, und Bypassleitungen sind gemäß DIN ISO 4413 für Systemdruckentlastung bei Wartungsarbeiten vorzusehen.

Standard-Sperr- und Wechselventile von Bosch Rexroth sind für Umgebungstemperaturen von -20°C bis +80°C ausgelegt, mit hydraulischen Betriebstemperaturen bis 120°C bei Verwendung von Hydrauliköl HLP 46. Der maximale Systemdruck beträgt 350 bar für Hochdruckausführungen der Z1S-Serie, während Standard-Füllventile für 250 bar Nenndruck konzipiert sind. Elektromagnetisch betätigte Varianten besitzen Schutzart IP65 nach DIN EN 60529 und sind für Dauerbetrieb bei Nennspannung 24 V DC ausgelegt. Die Ventile erfüllen Vibrationsfestigkeitsanforderungen nach DIN ISO 4406 für mobile Hydraulikanwendungen mit Beschleunigungen bis 30 m/s².

Hydraulische Sperr- und Wechselventile erfordern halbjährliche Sichtprüfungen auf äußere Beschädigungen und Leckagen gemäß DIN ISO 4413, wobei die Hydraulikflüssigkeit nach DIN 51524 jährlich auf Verschmutzungsgrad nach ISO 4406 zu analysieren ist. Füllventile der SF-Serie benötigen alle 2000 Betriebsstunden eine Reinigung der integrierten Filterelemente, während Rückschlagventile Z1S22 erst nach 8000 Betriebsstunden oder bei Funktionsstörungen zu demontieren sind. Die Ventilsitze sind alle 3 Jahre auf Verschleiß zu prüfen und bei Überschreitung der zulässigen Leckagerate von 0,5 cm³/min zu erneuern. Elektrisch betätigte Ausführungen erfordern zusätzlich jährliche Isolationsmessungen nach DIN VDE 0100 sowie Funktionsprüfungen der Magnetspulen.
