Was sind Trockenmittel für ESD-Verpackungen und in welchen Industriebereichen werden sie hauptsächlich eingesetzt?
Trockenmittel für ESD-Verpackungen sind spezielle Sorbentien, die Feuchtigkeit aus der Umgebungsluft absorbieren und gleichzeitig elektrostatische Aufladung vermeiden, um empfindliche elektronische Bauteile während Transport und Lagerung zu schützen. Diese werden primär in der Elektronikfertigung, Halbleiterindustrie, Pharmaproduktion und Präzisionsmechanik eingesetzt, wo Korrosionsschäden durch Feuchtigkeit kostenintensive Ausfälle verursachen können. Die ESD DRY SHIELD Trockenmittelbeutel von Warmbier sind als staubdichte Vlies- oder Natronpapiervarianten verfügbar und schützen vor Korrosion durch Feuchtigkeitsschäden bei empfindlichen Komponenten wie Leiterplatten, Halbleitern und optischen Bauteilen.
Nach welchen technischen Kriterien sollte ich Trockenmittelbeutel für meine Anwendung auswählen?
Die Auswahl von Trockenmittelbeuteln erfolgt primär nach dem Packungsvolumen und der erforderlichen Absorptionskapazität, wobei die Warmbier ESD DRY SHIELD Serie von 1/6 Einheit mit 6 g bis zu 4 Einheiten mit 145 g Absorptionsmasse angeboten wird. Entscheidend sind das Verhältnis von Packungsgröße zu Trockenmittelmenge, die Materialausführung als Vliesbeutel oder Natronpapier sowie die Staubdichtheit des Beutelmaterials für partikelempfindliche Anwendungen. Bentonit-Ton in Granulatform bietet dabei eine bewährte Alternative mit hoher Feuchtigkeitsaufnahme für größere Verpackungseinheiten, während die ESD-Eigenschaften durch antistatische Beutelmaterialien gewährleistet werden.
Welche Normen und Zertifizierungen gelten für ESD-Trockenmittel in der Elektronikverpackung?
ESD-Trockenmittel unterliegen der DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen und müssen die Anforderungen der IEC 61340-4-1 für ESD-Schutzverpackungen erfüllen, wobei der Oberflächenwiderstand zwischen 10^8 und 10^11 Ohm liegen muss. Die Feuchtigkeitsindikatoren entsprechen der MIL-I-8835A Spezifikation und zeigen Luftfeuchtigkeitswerte von 10% bis 60% an, während die Trockenmittel selbst nach DIN 55473 klassifiziert werden. Zusätzlich müssen die Materialien FDA-Anforderungen erfüllen, wenn sie in pharmazeutischen Anwendungen eingesetzt werden, wobei die kobaltfreien Indikatoren den aktuellen REACH-Verordnungen entsprechen und umweltverträglich sind.
Worin unterscheiden sich Vliesbeutel und Natronpapier-Trockenmittelbeutel bei den Warmbier ESD DRY SHIELD Produkten?
Vliesbeutel-Trockenmittel der Serie 3775.VA bieten eine höhere mechanische Festigkeit und sind reißfester während des Handlings in automatisierten Verpackungslinien, während Natronpapier-Varianten der Serie 3775.PA eine natürliche Faserstruktur aufweisen und bei gleicher Absorptionsleistung kostengünstiger sind. Beide Ausführungen sind staubdicht versiegelt und bieten identische ESD-Schutzeigenschaften mit einem Oberflächenwiderstand unter 10^11 Ohm, unterscheiden sich jedoch in der Wasserdampfpermeabilität und der Lagerstabilität bei unterschiedlichen Temperaturbereichen. Die Vliesvarianten eignen sich besser für automatisierte Verpackungsprozesse und längere Lagerzeiten, während Natronpapierbeutel bei manueller Handhabung und umweltbewussten Anwendungen bevorzugt werden.
Wie werden Trockenmittelbeutel korrekt in ESD-Verpackungen eingesetzt und welche Kompatibilität ist zu beachten?

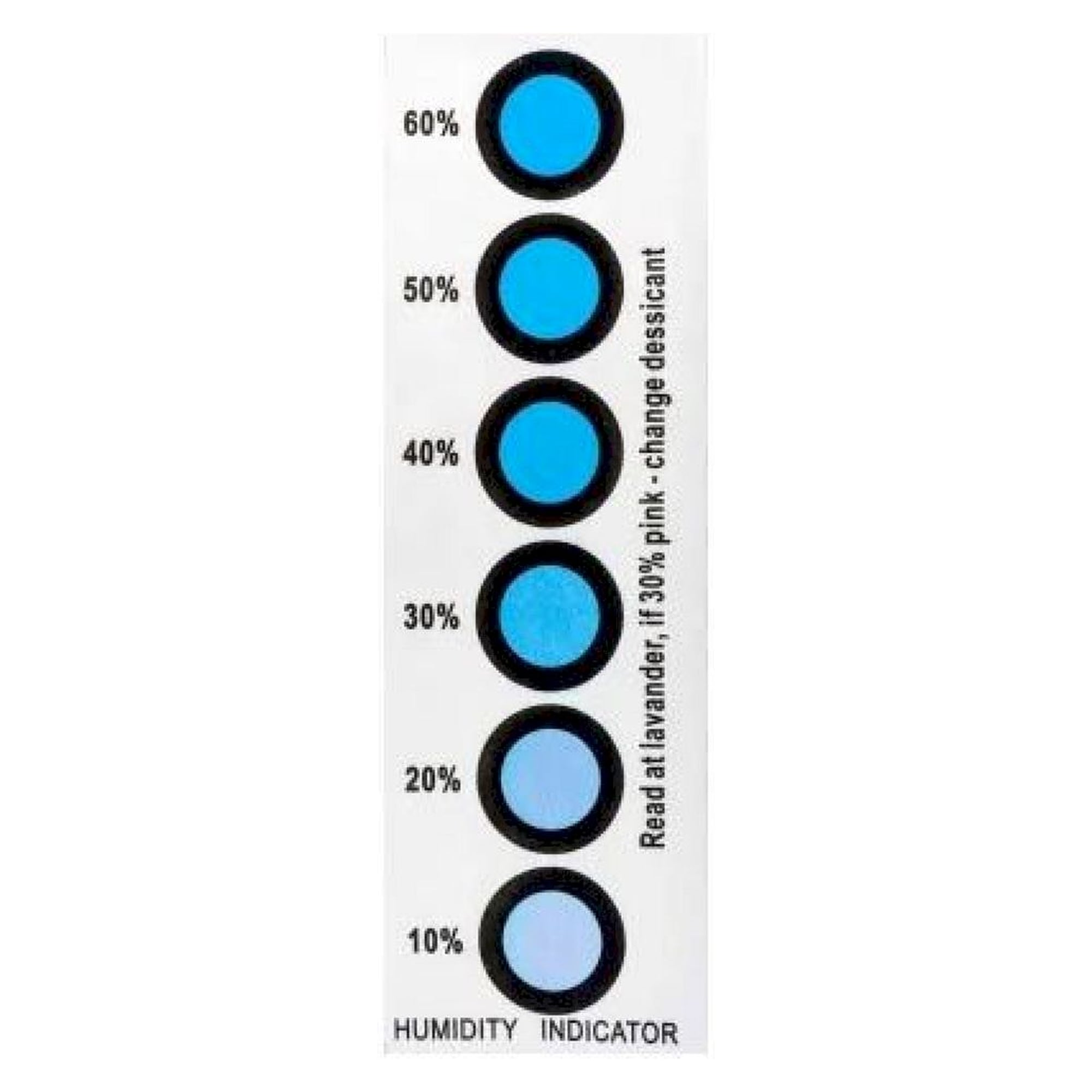

Trockenmittelbeutel werden direkt in die versiegelte ESD-Verpackung eingelegt, wobei das Verhältnis von 1 Einheit Trockenmittel pro 100 cm³ Verpackungsvolumen als Richtwert gilt und bei hermetisch verschlossenen Beuteln die optimale Schutzwirkung unter 5% relativer Feuchtigkeit erzielt wird. Die Beutel dürfen nicht perforiert oder mechanisch beschädigt werden und müssen vor direktem Kontakt mit den elektronischen Bauteilen durch zusätzliche Trennlagen geschützt sein. Feuchtigkeitsindikatoren wie der Warmbier 3785.1060.CF sollten sichtbar im Sichtfenster positioniert werden, um den Trocknungsgrad während der Lagerung zu überwachen, wobei eine maximale Umgebungstemperatur von 85°C nicht überschritten werden darf.
Welche Schutzklassen und Betriebsbereiche gelten für ESD-Trockenmittel?
ESD-Trockenmittel sind für Betriebstemperaturen von -40°C bis +85°C ausgelegt und erreichen eine relative Luftfeuchtigkeit unter 5% im versiegelten Packungsbereich bei sachgemäßer Anwendung innerhalb von 24 Stunden nach Versiegelung. Die Beutelmaterialien entsprechen der Schutzklasse IP54 gegen Staubeinwirkung und sind chemisch inert gegenüber den meisten Elektronikbauteilen, Leiterplattenmaterialien und Lötstopplacken ohne Ausgasung schädlicher Substanzen. Die elektrostatische Ableitung erfolgt über die antistatischen Beutelmaterialien mit einem Oberflächenwiderstand zwischen 10^8 und 10^11 Ohm nach DIN EN 61340-5-1, wodurch kontrollierte Entladung ohne Bauteileschädigung durch ESD-Ereignisse gewährleistet wird.
Wie oft müssen Trockenmittelbeutel gewechselt werden und welche Wartungsintervalle sind einzuhalten?
Trockenmittelbeutel haben eine Standzeit von 12 bis 24 Monaten bei sachgemäßer Lagerung in ungeöffneten Originalverpackungen unter kontrollierten Bedingungen bei 20°C und maximal 60% relativer Luftfeuchtigkeit, wobei die tatsächliche Wirkdauer von der Umgebungsfeuchtigkeit und dem Verpackungsvolumen abhängt. Nach dem Öffnen der Verpackung sollten die Beutel innerhalb von 8 Stunden eingesetzt werden, da sie kontinuierlich Feuchtigkeit aus der Umgebungsluft absorbieren und ihre Wirksamkeit dadurch reduziert wird. Die Feuchtigkeitsindikatoren zeigen durch Farbumschlag von blau auf rosa den Sättigungsgrad an und sollten monatlich visuell kontrolliert werden, wobei bei Erreichen von 60% relativer Feuchtigkeit ein sofortiger Austausch der Trockenmittelbeutel erforderlich wird.
Trockenmittel - auch Desiccants genannt - absorbieren Feuchtigkeit in versiegelten ESD-Schutzverpackungen und halten die relative Luftfeuchtigkeit dauerhaft unter 20 % (Level 1 nach IPC/JEDEC J-STD-033). Silicagel, Molekularsiebe (3 Å / 4 Å) und Aktivtonerde erreichen Absorptionskapazitäten von 20-40 % des Eigengewichts und schützen feuchtigkeitsempfindliche Bauelemente (MSL 1-6) zuverlässig vor korrosionsbedingtem Ausfall.
Als spezialisierter Distributor für ESD-Schutzlösungen führen wir 33 Artikel in der Kategorie Trockenmittel - von Einzel-Beuteln (1 g bis 500 g) über Kanisterlösungen bis hin zu wiederverwendbaren Regenerationstypen - alle konform zu IEC 61340-5-1, IPC/JEDEC J-STD-033 und MIL-D-3464.
Technische Vorteile - Trockenmittel im Überblick
⚡ Feuchtigkeitsschutz < 20 % r.F. - Level-1-Schutz nach IPC/JEDEC J-STD-033 für MSL-Bauteile
