Airtec NAD 100/400-AG. ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 400mm

Name: Airtec NAD 100/400-AG. ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 400mm
Brand: Airtec
SKU: FL-NAD-100/400-AG
Price: 24178.420001 EUR
Availability: InStock

24.178,42 € 20.318,00 €

exkl. Versandkosten

Artikel

FL-NAD-100/400-AG

Hersteller-Nr.

NAD 100/400-AG

ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 400mm

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Airtec NAD 100/400-AG. ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 400mm
24.178,42 € 20.318,00 €
exkl. Versandkosten
EMC SFS 80/30. ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 30mm
7.256,62 € 6.098,00 €
exkl. Versandkosten

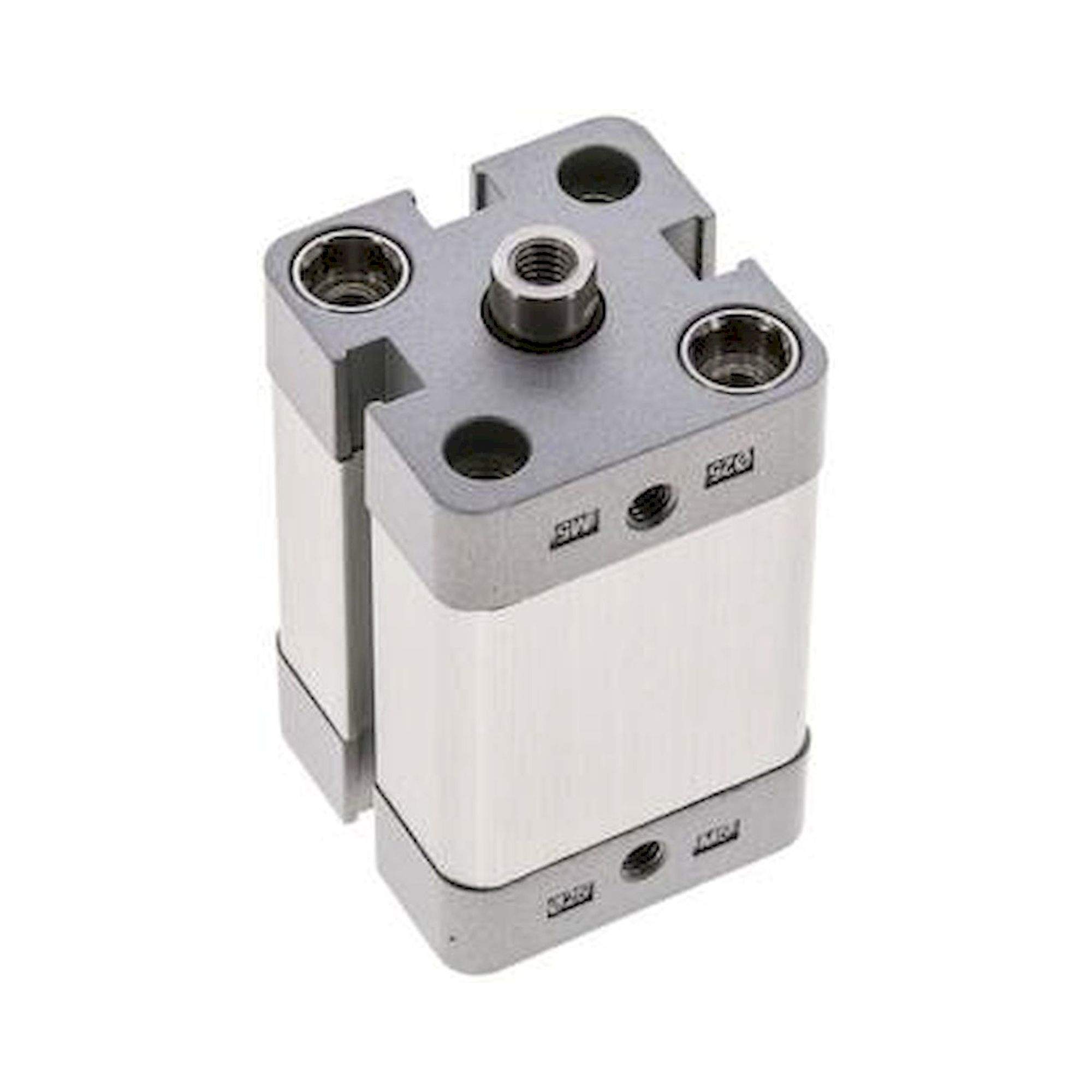

Airtec NAD 25/25. ISO 21287-Zylinder, doppeltw., Kolben 25mm, Hub 25mm
4.162,62 € 3.498,00 €
exkl. Versandkosten

Details

Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Optional:
Kolbenstange mit Außengewinde -AG

Kolbendurchmesser [mm]	100
Hub [mm]	400
Ausführung	Kolbenstange mit Außengewinde
KK (Kolbenstangen-Außengewinde)	M 16x1,5
G (Druckluftanschluss)	G 1/8"
Reparatursätze	NAD 100 REP
A [mm]	25
AK [mm]	28
B [mm]	12
BG [mm]	19,5
CH [mm]	21
E [mm]	113,5
LA [mm]	3,0
RT	M 10
TG [mm]	89,0
WH [mm]	10
ZA [mm]	67
ZB [mm]	77
ZC [mm]	46

Information

Weitere Informationen
Hersteller-Nr.	NAD 100/400-AG
Hersteller	Airtec
EAN	4050571516857
Gewicht	1.000000
Zolltarifnummer	84123100
GPSR Herstellerdaten	AIRTEC Pneumatic GmbH, Westerbachstraße 7, DE-61476 Kronberg, www.airtec.de
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
