Kompaktzylinder ISO 21287

Kompaktzylinder nach ISO 21287 sind normierte pneumatische Linearantriebe mit kompakter Bauweise, die speziell für raumbegrenzte Automatisierungsanwendungen entwickelt wurden. Diese Zylinder finden primären Einsatz in der Verpackungsindustrie, Montagetechnik, Handhabungsautomation und bei Werkzeugmaschinen, wo präzise lineare Bewegungen auf begrenztem Bauraum erforderlich sind. Die ISO 21287 Norm gewährleistet dabei einheitliche Anschlussmaße und Befestigungsschnittstellen für maximale Austauschbarkeit zwischen verschiedenen Herstellern.

Bei der Auswahl von ISO 21287 Kompaktzylindern sind Kolbendurchmesser, Hublänge und Wirkungsweise die entscheidenden Parameter. Verfügbare Kolbendurchmesser reichen typischerweise von 32 mm bis 100 mm, während Hublängen zwischen 5 mm und 350 mm variieren, wie beispielsweise bei den Airtec NAEE Modellen mit 80 mm oder 100 mm Kolbendurchmesser. Die Wahl zwischen einfachwirkenden Zylindern mit Federrückstellung oder doppeltwirkenden Ausführungen hängt von der geforderten Kraft in beide Richtungen und der Taktzeit der Anwendung ab.

Kompaktzylinder nach ISO 21287 entsprechen der internationalen Norm für kompakte pneumatische Zylinder und erfüllen zusätzlich die Druckgeräterichtlinie 2014/68/EU sowie DIN EN 983 für pneumatische Fluidtechnik. Die Zylinder sind typischerweise nach IP54 oder IP65 gegen Staub und Spritzwasser geschützt und erfüllen die CE-Kennzeichnung gemäß Maschinenrichtlinie 2006/42/EG. Für spezielle Anwendungen stehen ESD-gerechte Ausführungen zur Verfügung, die den Anforderungen der DIN EN 61340-5-1 für elektrostatisch geschützte Arbeitsbereiche entsprechen.

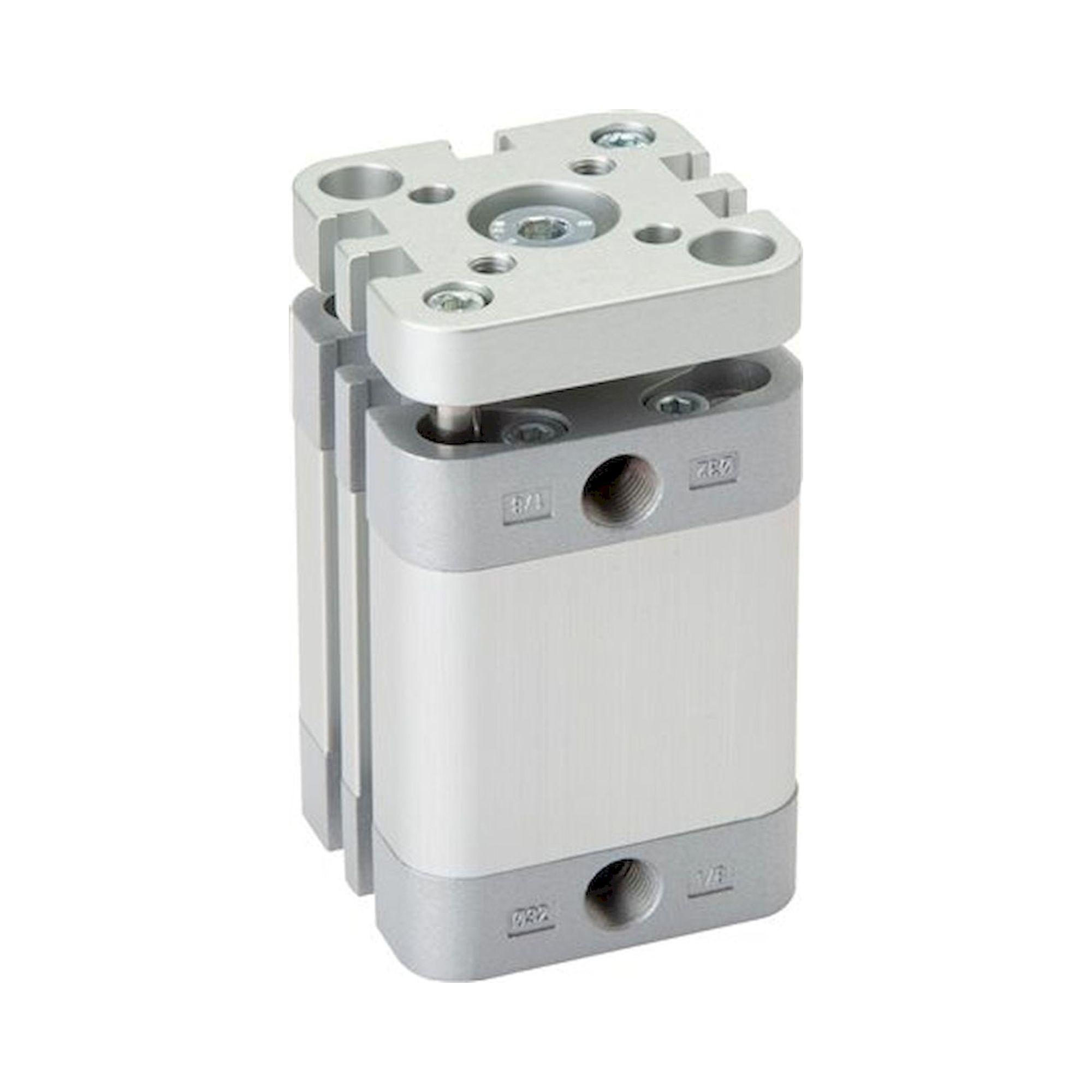

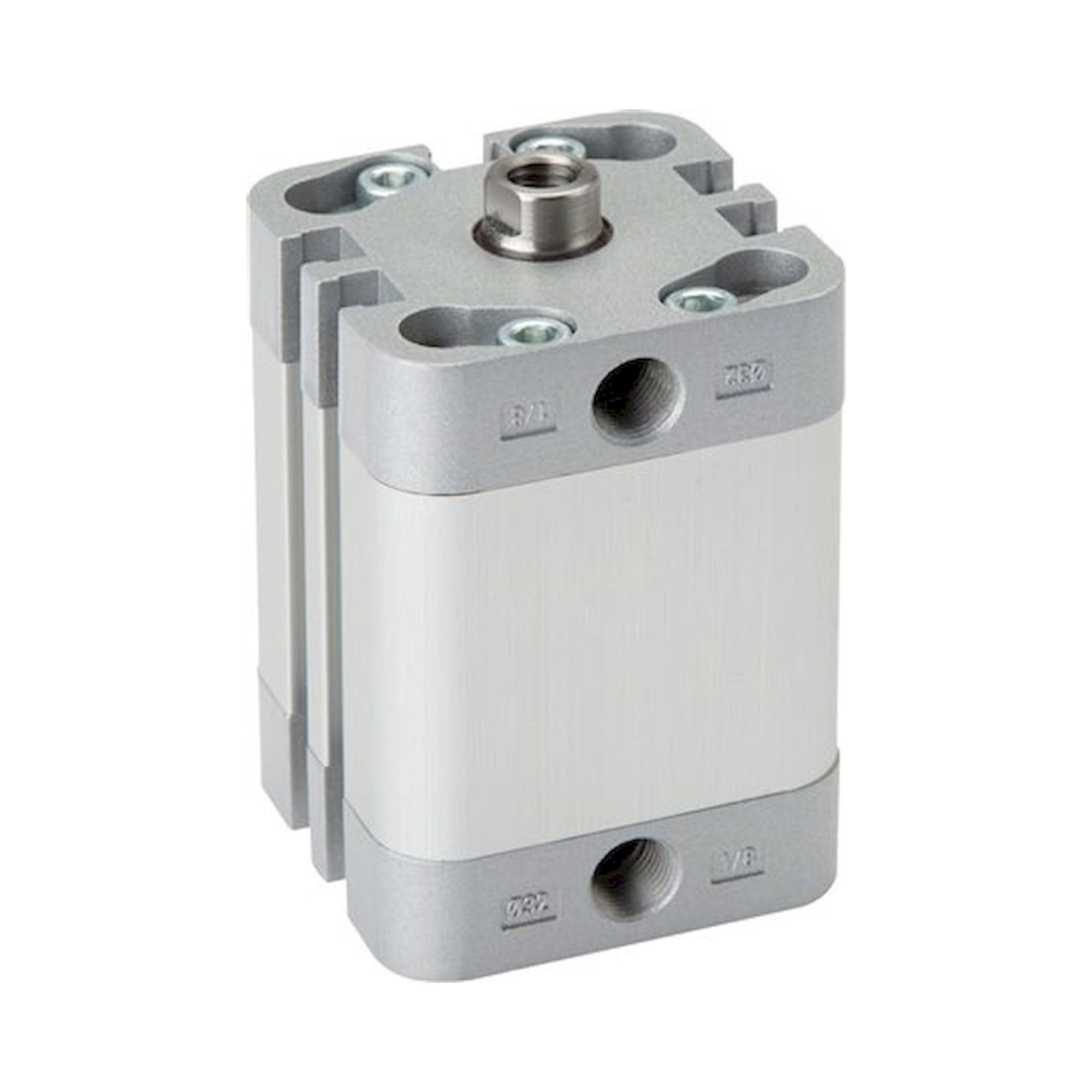

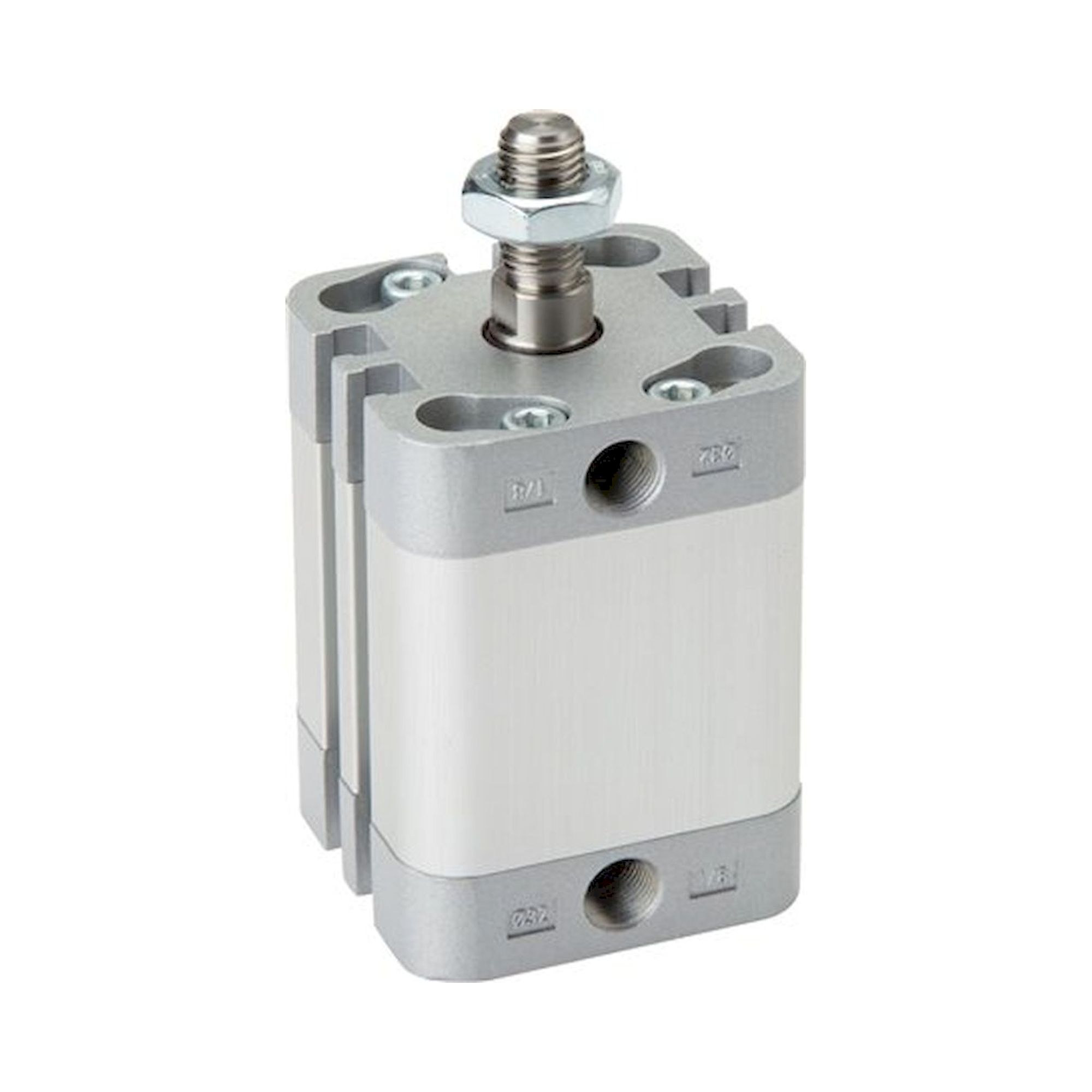

Einfachwirkende ISO 21287 Zylinder wie die Airtec NAEE Serie arbeiten mit Druckluft in eine Richtung und kehren durch eine interne Rückstellfeder in die Ausgangsposition zurück, wodurch sie für einfache Pick-and-Place Anwendungen geeignet sind. Doppeltwirkende Varianten wie die Airtec NADA Serie nutzen pneumatische Energie für beide Bewegungsrichtungen und ermöglichen dadurch höhere Kräfte sowie variable Geschwindigkeiten in Vor- und Rücklauf. Die AG-Varianten verfügen zusätzlich über justierbare Geschwindigkeitsregelung und Endlagendämpfung für präzise Positionierung bei höheren Taktzahlen.

ISO 21287 Kompaktzylinder erfordern eine Betriebsdruckluft zwischen 2 und 10 bar und verwenden standardisierte G1/8 Zoll Gewindeanschlüsse für die pneumatische Versorgung. Die Befestigung erfolgt über genormte Flanschmaße oder integrierte Gewindebohrungen, wobei eine axiale Belastung der Kolbenstange von maximal 10% der Nennkraft eingehalten werden muss. Zur optimalen Funktion ist eine gefilterte und geölte Druckluft gemäß ISO 8573-1 Klasse 7:4:4 erforderlich, wobei die Umgebungstemperatur zwischen -10°C und +80°C liegen sollte.

Kompaktzylinder ISO 21287 verfügen standardmäßig über Schutzart IP54 und sind für Betriebsdrücke zwischen 2 und 10 bar bei Temperaturbereichen von -10°C bis +80°C ausgelegt. Die maximale Betriebsfrequenz liegt bei 300 Takten pro Minute, wobei die theoretische Kraft bei 6 bar Betriebsdruck für einen 100 mm Kolben etwa 4700 N beträgt. Hochwertige Ausführungen erreichen IP65 Schutzklasse und ermöglichen den Einsatz in staubigen oder feuchten Produktionsumgebungen wie der Lebensmittelindustrie oder Autowäschen.

ISO 21287 Kompaktzylinder erreichen bei ordnungsgemäßer Wartung eine Lebensdauer von 10 bis 20 Millionen Takten und erfordern alle 6 Monate eine Sichtkontrolle der Kolbenstangendichtungen sowie der Anschlüsse auf Leckagen. Die jährliche Wartung umfasst den Austausch der Filtereinsätze in der Druckluftaufbereitung und die Überprüfung der Befestigungsschrauben mit dem vorgeschriebenen Anzugsdrehmoment. Bei intensivem Dauerbetrieb oder staubiger Umgebung sollte das Wartungsintervall auf 3 Monate verkürzt werden, wobei besonders die Endlagendämpfung und Kolbenstangenführung auf Verschleiß zu kontrollieren sind.
